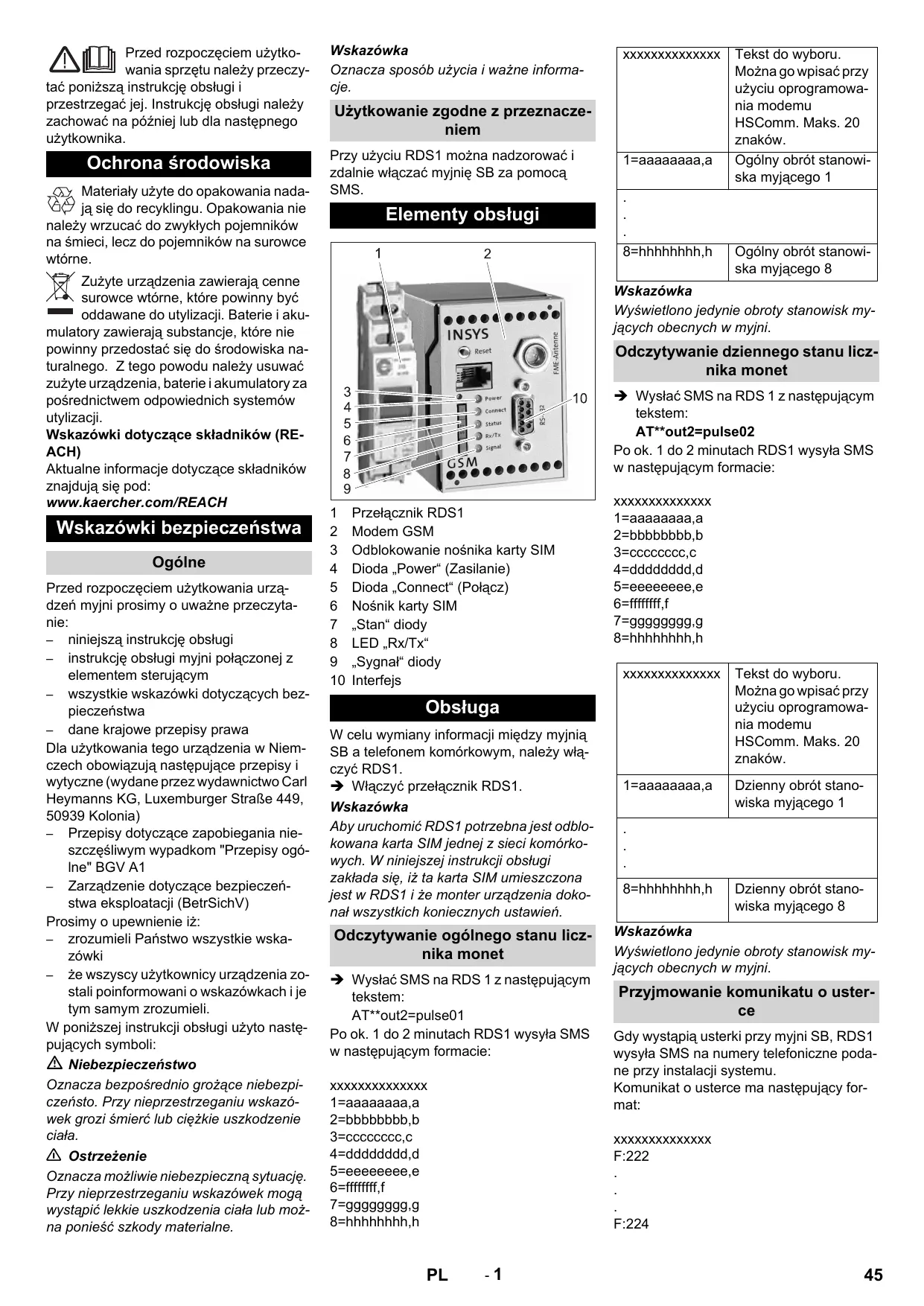

INSTRUKCJA OBSŁUGI RDS1 SB-C SB-M KARCHER

Przed rozpoczęciem użytkowania sprzętu należy przeczy-

tać poniższą instrukcję obsługi i przestrzegać jej. Instrukcję obsługi należy zachować na później lub dla następnego użytkownika.

Ochrona środowiska

Materiały użyte do opakowania nada- ją się do recyklingu. Opakowania nie y wrzucać do zwykłych pojemników nieci, lecz do pojemników na surowce e.

Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być oddawane do utylizacji. Baterie i akumulatory zawierają substancje, które nie powinny przedostać się do środowiska naturalnego. Z tego powodu należy usuwać zużyte urządzenia, baterie i akumulatory za pośrednictwem odpowiednich systemów utylizacji.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników znajdują się pod:

Wskazówki bezpieczeństwa

Ogólne

Przed rozpoczęciem użytkowania urządzeń myjni prosimy o uważne przeczytanie:

– niniejszą instrukcję obsługi
– instrukcję obsługi myjni połączonej z elementem sterującym
- wszystkie wskazówki dotyczących bezpieczeństwa

– dane krajowe przepisy prawa

Dla użytkowania tego urządzenia w Niemczech obowiązują następujące przepisy i wytyczne (wydane przez wydawnictwo Carl Heymanns KG, Luxemburger Straße 449, 50939 Kolonia)

• Przepisy dotyczące zapobiegania nie- szczęśliwym wypadkom "Przepisy ogół- ne" BGV A1
• Zarządzenie dotyczące bezpieczeństwa eksploatacji (BetrSichV)

Prosimy o upewnienie iż:

– zrozumieli Państwo wszystkie wska- zówki

– że wszyscy użytkownicy urządzenia zostali poinformowani o wskazówkach i je tym samym zrozumieli.

W poniższej instrukcji obsługi użyto następujących symboli:

⚠️ Niebezpieczeństwo

Oznacza bezpośrednio grożące niebezpiczeństo. Przy nieprzestrzeganiu wskazówek grozi śmierć lub ciężkie uszkodzenie ciała.

⚠ Ostrzeżenie

Oznacza możliwe niebezpieczną sytuację. Przy nieprzestrzeganiu wskazówek mogą wystąpić lekkie uszkodzenia ciała lub można ponieść szkody materialne.

Wskazówka

Oznacza sposób użycia i ważne informacje.

Użytkowanie zgodne z przeznacze- niem

Przy użyciu RDS1 można nadzorować i zdalnie włączać myjnię SB za pomocą SMS.

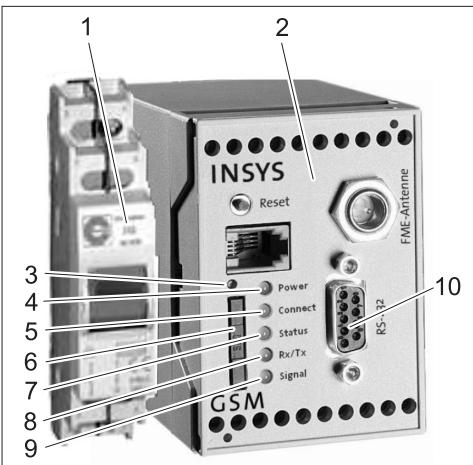

Elementy obsługi

1 Przełącznik RDS1
2 Modem GSM
3 Odblokowanie nośnika karty SIM
4 Dioda „Power“ (Zasilanie)
5 Dioda „Connect“ (Połącz)
6 Nośnik karty SIM
7 „Stan“ diody
8 LED „Rx/Tx“
9 „Sygnal“ diody
10 Interfejs

Obstuga

W celu wymiany informacji między myjnią SB a telefonem komórkowym, należy włączyć RDS1.

→ Włączyć przełącznik RDS1.

Wskazówka

Aby uruchomić RDS1 potrzebna jest odblokowana karta SIM jednej z sieci komórkowych. W niniejszej instrukcji obsługi zakłada się, iż ta karta SIM umieszczona jest w RDS1 i że monter urządzenia dokonał wszystkich koniecznych ustawień.

Odczytywanie ogólnego stanu licznika monet

→ Wysłać SMS na RDS 1 z następującym tekstem:
AT**out2=pulse01

Po ok. 1 do 2 minutach RDS1 wysyła SMS w następującym formacie:

xxxxxxxxxxxxxx	Tekst do wyboru. Można go wpisać przy użyciu oprogramowania modemu HSComm. Maks. 20 znaków.
1=aaaaaaaaa,a	Ogólny obrót stanowiska myjącego 1
..
8=hhhhhhhh,h	Ogólny obrót stanowiska myjącego 8

Wskazówka

Wyświetlono jedynie obroty stanowisk my- jących obecnych w myjni.

Odczytywanie dziennego stanu licznika monet

→ Wysłać SMS na RDS 1 z następującym tekstem:

AT\*\*out2=pulse02

Po ok. 1 do 2 minutach RDS1 wysyła SMS w następującym formacie:

XXXXXXXXXXXXXX

1=aaaaaaa,a

2=bbbbbbb,b

3=cccccccc,c

4=dddddddd,d

5=eeeeeee,e

6=ffffffff, f

7=ggggggggg,g

8=hhhhhhhh,h

xxxxxxxxxxxxxx	Tekst do wyboru. Można go wpisać przy użyciu oprogramowania modemu HSComm. Maks. 20 znaków.
1=aaaaaaaaa,a	Dzienny obrót stanowiska myjącego 1
. . . .
8=hhhhhhhh,h	Dzienny obrót stanowiska myjącego 8

Wskazówka

Wyświetłono jedynie obroty stanowisk my- jących obecnych w myjni.

Przyjmowanie komunikatu o uster- ce

Gdy wystąpią usterki przy myjni SB, RDS1 wysyła SMS na numery telefoniczne podane przy instalacji systemu.

Komunikat o usterce ma następujący format:

XXXXXXXXXXXXXX

F:222

.

.

[Non-Text]

F:224

xxxxxxxxxxxxxx	Tekst do wyboru. Można go wpisać przy użyciu oprogramowania modemu HSComm. Maks. 20 znaków.
F:222	Komunikat o isterce (przykład)
..
F:224	Komunikat o isterce (przykład)

Wskazówka

Jeżeli w danym języku nie istnieje tekst, wówczas wysłany zostanie jedynie kod błędu /F:XXX).

Jeżeli myjnia została zablokowana ze względu na daną usterkę, wówczas komunikat zawiera w drugim wierszu wskazówkę:

M309

Wskazówka

Po usunięciu wszystkich usterek RDS1 wysyła następujący komunikat:

XXXXXXXXXXXXXX

M308

Komunikaty o usterkach

Znaczenie komunikatów o usterkach wyjaśnione jest w instrukcji obsługi myjni wzgl. zestawu do uzdatniania wody.

Zmiana ustawień

Do zmiany ustawień potrzeba komputera. W komputerze musi być zainstalowane oprogramowanie konfiguracyjne firmy INSYS.

Zmiana sieci komórkowej

Wskazówka

Przed zmianą należy sprawdzić, czy na miejscu zainstalowania myjni odbierany jest sygnał danej sieci.

Przygotować nową kartę SIM i przynależący do niej numer PIN.

Używać można jedynie kart SIM z 3 V napięciem zasilania. Wartość napięcia podana jest na karcie SIM.

Przy kartach z przedpłatą (prepaid) należy zwrócić uwagę na to, by na koncie były wystarczające środki.

→ Wyłączyć przełącznik RDS1.
→ Nacisnąć odblokowanie nośnika karty SIM.
→ Wyjąć nośnik karty SIM.
→ Wyjąć kartę SIM z nośnika karty.
→ Ponownie włożyć pusty nośnik karty SIM.
→ Przy układzie sterowania wyjąć kabel szeregowy łączący model GSM z układem sterowania i połączyć z komputerem.
→ Włączyć przełącznik RDS1 - następuje inicjalizacja modemu GSM:

Dioda LED „Connect“ świeci się przez ok. 4 sekundy.

Po dalszych 8 sekundach dioda LED „Stan“ świeci się przez ok. 20 sekund. Dioda LED „Signal“ wyświetła moc sygnału odbioru. Im szybciej miga dioda LED, tym lepszy odbiór.

→ Uruchomić oprogramowanie konfiguracyjne „HSCom“ w komputerze.

Program tworzy automatyczne połączenie z modemem GSM.

Jeżeli pojawia się komunikat „Czas kontroli upłynąt“, tzn. iż automatyczne utworzenie połączenia nie powiodło się. W tym przypadku należy nacisnąć przycisk „Synchronizuj RS232“ a potem przycisk „Odczytaj ustawienia” na masce ekranu. Proces ten może potrawać ok. 1 minuty. Jeżeli występują komunikaty o błędach, proces powtórzyc.

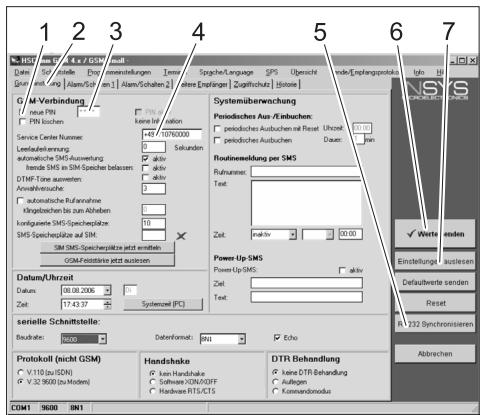

→ Aktywuj kartę Ustawienia podstawowe.
→ Aktywuj pole wyboru „nowy PIN“.
→ Wpisz nowy PIN dla karty SIM w polu wprowadzania PIN.
→ Podaj numer centrum serwisowego sieci komórkowej w polu wprowadzania numeru centrum serwisowego.

Wskazówka

Numer centrum serwisowego potrzebny jest do wysyłania wiadomości SMS i można go znaleźć w dokumentach sieci komórkowej. Niektóre numery centrum serwisowego podane są w załączniku podręcznika modemu GSM.

→ Kliknąć przycisk „Wyślij wartości“.

Wskazówka

Jeżeli występują komunikaty o błędach, proces powtórzyć.

Nowy PIN zapisywany jest w modemie GSM i używany jest przy każdym nowym uruchomieniu do zameldowania się w sieci.

→ Zakończyć program konfiguracyjny w komputerze.
→ Wyłączyć przełącznik RDS1.

→ Nacisnąć odblokowanie nośnika karty SIM.
→ Wyjąć nośnik karty SIM.
→ Włożyć nową kartę SIM do nośnika karty.
→ Ponownie założyć nośnik karty z kartą SIM - styki karty SIM muszą wskazywać na lewo.
→ Wyjąć kabel szeregowy przy komputerze i włożyć przy układzie sterowania myjni SB.
→ Włączyć przełącznik RDS1 - rozpoczyna się proces inicjacji.

Po upływie ok. 90 sekund proces inicjacji się kończy.

Dioda LED „Signal“ wyświetla moc sygnału odbioru. Im szybciej miga dioda LED, tym lepszy odbiór.

Zmiana odbiornika komunikatów

→ Wyłączyć przełącznik RDS1.
→ Przy układzie sterowania wyjąć kabel szeregowy łączący model GSM z układem sterowania i połączyć z komputerem.
→ Włączyć przełącznik RDS1 - następuje inicjalizacja modemu GSM:

Dioda LED „Connect“ świeci się przez ok. 4 sekundy.

Po dalszych 8 sekundach dioda LED „Stan“ świeci się przez ok. 20 sekund

Dioda LED „Signal“ wyświetla moc sygnału odbioru. Im szybciej miga dioda LED, tym lepszy odbiór.

→ Uruchomić oprogramowanie konfiguracyjne „HSCom“ w komputerze.
Program tworzy automatyczne połączenie z modemem GSM.

Wskazówka

Jeżeli pojawia się komunikat „Czas kontroli upłynął“, tzn. iż automatyczne utworzenie połączenia nie powiodło się. W tym przypadku należy nacisnąć przycisk „Synchronizuj RS232“ a potem przycisk „Odczytaj ustawienia” na masce ekranu. Proces ten może potrwać ok. 1 minuty. Jeżeli występują komunikaty o błędach, proces powtórzyć.

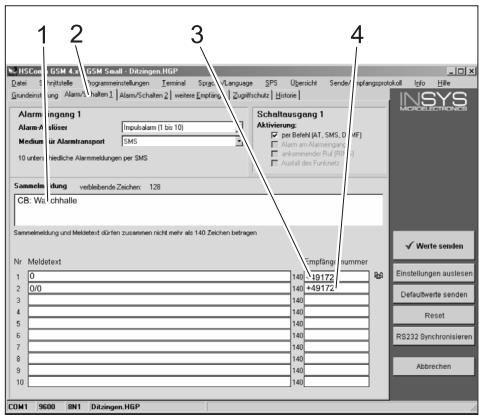

→ Kliknąć kartę „Alarm/Włączyć1“. Poniżej podane ustawienia można zmienić.

1 Początkowy tekst komunikatu, np. miejsce albo nazwa urządzenia, maks. dług. 20 znaków
2 Karta „Alarm/Włączyć1“
3 Numer telefonu, pod który mają być wysyłane komunikaty o usterkach
4 Numer telefonu, pod który mają być wysyłane komunikaty o usterkach przy włączaniu zdalnym

Wskazówka

Komunikaty przy włączaniu zdalnym mogą być przesłane jedynie do odbiorcy wpisanego tej w masce ekranu.

Ustawianie dodatkowych odbiorników na komunikaty o usterkach

Dodatkowo do odbiorców ustawionych u góry, można jednocześnie wysyłać komunikaty pod dalsze numery telefonów.

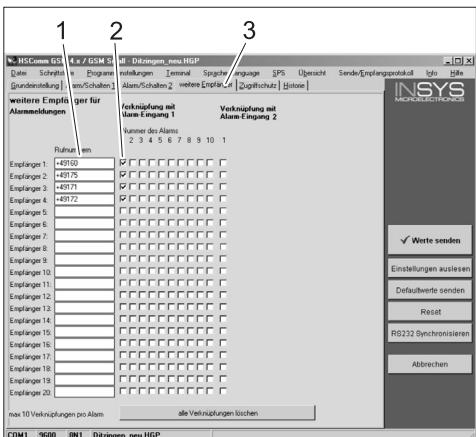

→ Kliknąć kartę „dodatkowi odbiorcy“.

1 Lista numerów telefonicznych
2 Komunikaty o usterkach
3 Karta „dodatkowi odbiorcy“

• Na liście numerów telefonicznych można wpisać do 20 dodatkowych odbiorców.
• Każdy komunikat może być wysłany do 10 odbiorców.
• Każdorazowy komunikat wysyłany jest do odbiorców, którzy zaznaczeni są w kolumnie danego komunikatu przy pomocy haczyka.

Wybiórczy odbiór telefonów

Wskazówka

Aktywowanie wybiórczego trybu odbierania telefonów zapobiega odczytywaniu danych urządzenia przez osoby trzecie.

Akceptowane są jedynie polecenia wysłane jako SMS z wpisanych numerów telefonów.

Przy telefonie osoby inicjującej połączenie musi być aktywowane przenoszenie numeru telefonu.

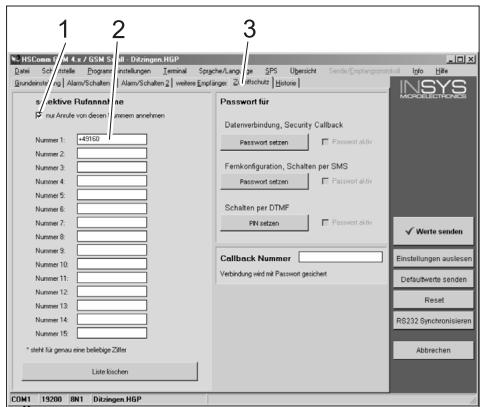

→ Kliknąć kartę „Ochrona dostępu“. Poniżej podane ustawienia można zmienić.

1 Haczyk = Wybiórczy odbiór telefonów jest aktywny
2 Lista numerów telefonów, z których można zdalnie włączyć myjnię SB
3 Karta „Ochrona dostępu“

Przejmowanie ustawień

→ Jeżeli dokonano wszystkich ustawień, kliknąć przycisk „Wyślij wartości“.

Wskazówka

Jeżeli przy wysyłaniu wartości pojawi się komunikat o błędzie, należy powtórzyć proces.

→ Zapisać ustawienia w komputerze: Kliknać w pasku menu „Plik“, kliknać „Zapisz plik jako“, podać nazwę pliku i zapisać plik.
→ Zakończyć program konfiguracyjny w komputerze.
→ Wyłączyć przełącznik RDS1.
→ Wyjąć kabel szeregowy przy komputerze i włożyć przy układzie sterowania myjni SB.
→ Włączyć przełącznik RDS1 - rozpoczyna się proces inicjacji.

Po upływie ok. 90 sekund proces inicjacji się kończy.

Dioda LED „Signal“ wyświetla moc sygnału odbioru. Im szybciej miga dioda LED, tym lepszy odbiór.

Sprawdzić działanie

→ Wywołać usterkę urządzenia (np. uruchomić stycznik silnikowy).
- Po ok. 20 sekundach od wystąpienia usterki modem GSM tworzy komunikat. Można przy tym usłyszeć włączenie się wyjścia alarmu przy modemie.
- Po krótkim czasie wybrani odbiorcy otrzymają komunikat.
→ Stan licznika monet odczytać w sposób opisany w rozdziale „Odczytywanie stanu licznika monet“.
- Po 1 do 2 minutach wybrany odbiorca otrzymuje odpowiedź.
