GEBRUIKSAANWIJZING RDS1 SB-C SB-M KARCHER

Gelieve vóór het eerste gebruik van uw apparaat deze

gebruiksaanwijzing te lezen en ze in acht te nemen. Bewaar deze gebruiksaanwijzing voor later gebruik of voor eventuele volgende eigenaars.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmaal niet bij het huishoudelijk afval, maar het aan voor hergebruik.

Oude apparaten bevatten waardevolle recycleerbare materialen die voor recyclage ingediend moeten worden.

Batterijen en accu's bevatten stoffen die niet in het milieu mogen terechtkomen. Ge-lieve oude apparaten, batterijen en accu's in te leveren op de geschikte inzamelpun- ten.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Veiligheidsinstructies

Algemeen

Om gevaren voor personen, dieren en voorwerpen te vermijden, gelieve voor het eerste gebruik van de installatie:

– deze gebruiksaanwijzing
- de gebruiksaanwijzing van de met de besturing verbonden voertuigwasinstallatie
- alle veiligheidsinstructies
- de overeenkomstige nationale voorschriften van de wetgever

Voor het gebruik van de installatie in de Bondsrepubliek Duitsland gelden de volgende voorschroften en richtlijnen (verkrijgbaar via Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Keulen):

• voorschriften inzake ongevallenpreventie „Algemene voorschriften“ BGV A1
• verordening inzake bedrijfsveiligheid (BetrSichV).

Vergewis u ervan:

– dat u zelf alle instructies begrepen heeft

- dat alle gebruikers van de installatie op de hoogte zijn van de instructies en deze ook begrepen hebben.

In deze gebruiksaanwijzing worden de volgende symbolen gebruikt:

⚠️ Gevaar

Wijst op een onmiddellijk dreigend gevaar. In geval van niet-naleving van de instructie dreigen ernstige en zelfs dodelijke verwondingen.

⚠ Waarschuwing

Wijst op een eventueel gevaarlijke situatie. In geval van niet-naleving van de instructie kunnen lichte verwondingen of materiële schade optreden.

Instructie

Wijst op gebruikstips en belangrijke informatie.

Doelmatig gebruik

Met de RDS1 kan een SB-wasinstallatie per sms bewaakt en op afstand geschakeld worden.

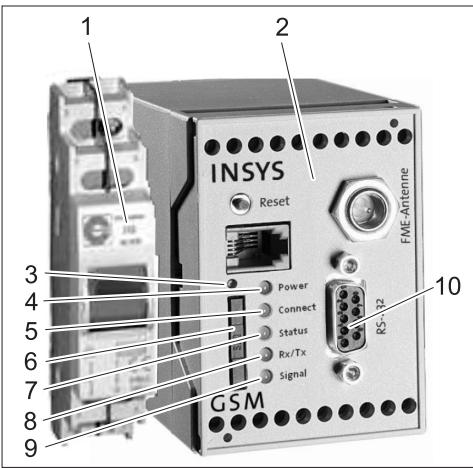

Bedieningselementen

1 Schakelaar RDS1
2 GSM-modem
3 Ontgrendeling SIM-kaarthouder
4 LED „Power“
5 LED „Connect“
6 SIM-kaarthouder
7 LED „Status“
8 LED „Rx/Tx“
9 LED „Signaal“
10 Interface

Bediening

Indien informatie uitgewisseld moet worden tussen de SB-wasinstallatie en een gsm, dan moet de RDS1 ingeschakeld zijn.

→ Schakelaar RDS1 inschakelen.

Waarschuwing

Voor de werking van de RDS1 is een vrijgeschakelde SIM-kaart van een gsm-aanbieder nodig. In deze gebruiksaanwijzing gaat men ervan uit dat die SIM-kaart in de RDS1 geplaatst is en dat de noodzakelijke instellingen werden uitgevoerd door de monteur van de installatie.

Muntbedrag totale omzet opvragen

→ SMS met de volgende tekst zenden naar de RDS1:

AT**out2=pulse01

Na ca. 1 tot 2 minuten zendt de RDS1 een sms-antwoord in het volgende formaat:

XXXXXXXXXXXXXX

1=aaaaaaa,a

2=bbbbbbbb,b

3=cccccccc,c

4=dddddddd,d

5=eeeeeee,e

6=ffffffff, f

7=ggggggggg,g

8=hhhhhhhh,h

xxxxxxxxxxxxxx	Vrij te kiezen tekst.Kan ingevoerd wor-den met de mo-demsoftwareHSComm. Maximaal20 tekens lang.
1=aaaaaaa,a	Totale omzet was-plaats 1
····
8=hhhhhhhh,h	Totale omzet was-plaats 8

Waarschuwing

Alleen de omzetcijfers van de aan de installatie voorhanden wasplaatsen worden weergegeven.

Muntbedrag dagomzet opvragen

→ SMS met de volgende tekst zenden naar de RDS1:

AT\*\*out2=pulse02

Na ca. 1 tot 2 minuten zendt de RDS1 een sms-antwoord in het volgende formaat:

XXXXXXXXXXXXXX

1=aaaaaaa,a

2=bbbbbbb,b

3=CCCCCC, c

4=dddddddd,d

5=eeeeeee,e

6=ffffffff, f

7=ggggggggg,g

8=hhhhhhhh,h

xxxxxxxxxxxxxx	Vrij te kiezen tekst.Kan ingevoerd wor-den met de mo-demsoftwareHSComm. Maximaal20 tekens lang.
1=aaaaaaa,a	Dagomzet wasplaats1
..
8=hhhhhhh,h	Dagomzet wasplaats8

Waarschuwing

Alleen de omzetcijfers van de aan de installatie voorhanden wasplaatsen worden weergegeven.

Storingsmeldingen ontvangen

Indien aan de SB-wasinstallatie storingen optreden, zendt de RDS1 een sms naar de telefoonaansluitingen die bij de installatie van het systeem werden vermeld.

De storingsmelding heeft het volgende formaat:

XXXXXXXXXXXXXX

F:222

.

.

.

F:224

xxxxxxxxxxxxxx	Vrij te kiezen tekst.Kan ingevoerd wor-den met de mo-demsoftwareHSComm. Maximaal20 tekens lang.
F:222	Storingsmelding(voorbeeld)
..
..
F:224	Storingsmelding(voorbeeld)

Waarschuwing

Indien geen displaytekst in de landstaal voorhanden is, wordt nu de foutcode / F:XXX) verzonden.

Indien de installatie door een storing wordt geblokkeerd, bevat de melding in de tweede regel de aanwijzing: M309

Waarschuwing

Na de oplossing van alle storingen verzendt de RDS1 de volgende melding: xxxxxxxxxxxxxxxxx M308

Storingsmeldingen

De betekenis van de storingsmeldingen wordt toegelicht in de gebruiksaanwijzing van de wasinstallatie resp. de waterbehandeling.

Instellingen wijzigen

Voor het wijzigen van de instellingen is een pc vereist. Op de pc moet de bijgevoegde configuratiesoftware van de firma INSYS geïnstalleerd zijn.

GSM-provider veranderen

Waarschuwing

Voor de verandering controleren of de ontvangst van het gewenste gsm-netwerk mogelijk is op de locatie van de installatie. Nieuwe SIM-kaart en bijhorend PIN-num-mer nemen.

Er mogen alleen SIM-kaarten met een voedingsspanning van 3V gebruikt worden. De voedingsspanninge vindt u op de SIM-kaart.

Bij vooraf betaalde gsm-kaarten (prepaid) moet erop gelet worden dat een voldoende krediet voorhanden is.

→ Schakelaar RDS1 uitschakelen.
→ Ontgrendeling SIM-kaarthouder induwen.
→ SIM-kaarthouder verwijderen.
→ SIM-kaart uit de kaarthouder nemen.
→ Lege SIM-kaarthouder opnieuw plaatsen.
→ Seriële kabel tussen gsm-modem en besturing uittrekken aan de besturing en verbinden met de pc.
→ Schakelaar RDS1 inschakelen - de gsm-modem wordt geïntialiseerd:

Na nog 8 seconden knippert de LED „Status“ gedurende ca. 20 seconden. De LED „Signaal“ geeft de sterkte van het ontvangstsignaal weer. Hoe sneller de LED knippert, hoe beter de ont- vangst.

→ Configurativesoftware „HSCom“ op de pc starten. Het programma brengt automatisch de verbinding met de gsm-modem tot stand.

Indien de melding „Bewakingstijd afgelopen“ verschijnt, functioneerde de automatische totstandbrenging van de verbinding niet. In dat geval de button „RS232 synchroniseren“ en vervolgens de button „Instellingen uitlezen“ op het scherm aanklikken. Dat proces kan ca. 1 minuut duren. Indien foutmeldingen optreden, proces herhalen.

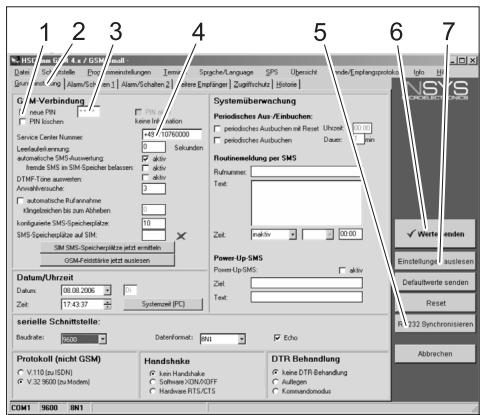

→ Ruiter Basisinstellingen activeren.
→ Controlevakje „nieuwe PIN“ activeren.
→ Nieuwe PIN voor de SIM-kaart in het invoerveld PIN invoeren.
→ Service Center Nummer van de gsm-provider invoeren in het invoerveld Service Center Nummer.

Waarschuwing

Het Service Center Nummer is nodig voor het verzenden van sms en vindt u in de documenten van de gsm-provider. Enkele Service Center nummers zijn vermeld in de bijlage van het handboek van de gsm-modem.

De nieuwe PIN wordt in de gsm-modem opgeslaan en bij elke herstart gebruikt voor de aanmelding op het gsm-netwerk.

→ Configuratieprogramma op de pc beeindigen.
→ Schakelaar RDS1 uitschakelen.
→ Ontgrendeling SIM-kaarthouder induwen.
→ SIM-kaarthouder verwijderen.
→ Nieuwe SIM-kaart in de kaarthouder leggen.
→ Kaarthouder met SIM-kaart opnieuw plaatsen - de contacten van de SIM-kaart moeten naar links wijzen.
→ Seriële kabel aan de pc aansluiten en in de besturing van de SB-wasinstallatie insteken.
→ Schakelaar RDS1 inschakelen - het initialisatieproces wordt uitgevoerd. Na ca. 90 seconden is het initialisatieproces beeindigd.
De LED's „Power“ en „Status“ branden. De LED „Signaal“ geeft de sterkte van het ontvangstsignaal weer. Hoe sneller de LED knippert, hoe beter de ont- vangst.

Ontvangers van de meldingen wijzi- gen

→ Schakelaar RDS1 uitschakelen.
→ Seriële kabel tussen gsm-modem en besturing uittrekken aan de besturing en verbinden met de pc.
→ Schakelaar RDS1 inschakelen - de gsm-modem wordt geïntitialiseerd: de LED „Connect“ brandt gedurende ca. 4 seconden.
Na nog 8 seconden knippert de LED „Status“ gedurende ca. 20 seconden. De LED „Signaal“ geeft de sterkte van het ontvangstsignaal weer. Hoe sneller de LED knippert, hoe beter de ont- vangst.
→ Configuratiesoftware „HSCom“ op de pc starten. Het programma brengt automatisch de verbinding met de gsm-modem tot stand.

Waarschuwing

Indien de melding „Bewakingstijd afgelopen“ verschijnt, functioneerde de automatische totstandbrenging van de verbinding niet. In dat geval de button „RS232 synchroniseren“ en vervolgens de button „Instellingen uitlezen“ op het scherm aanklikken. Dat proces kan ca. 1 minuut duren. Indien foutmeldingen optreden, proces herhalen.

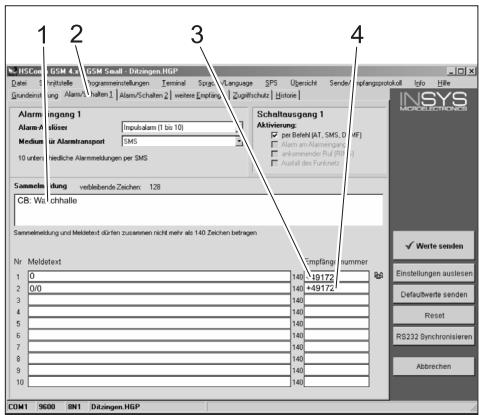

→ Ruiter „Alarm/Schakelen1“ aanklikken, de hieronder vermelde instellingen kunnen veranderd worden.

1 Begintekst van de melding, bv. locatie of benaming van de installatie, max. lengte 20 tekens
2 Ruiter „Alarm/Schakelen1“
3 Telefoonnummer waarnaar de storingsmeldingen verzonden worden
4 Telefoonnummer waarnaar de terugmeldingen bij afstandsschakeling verzonden worden

Waarschuwing

De terugmeldingen bij afstandsschakeling kunnen alleen verzonden worden naar de ontvangers die op het scherm werden ingevoerd.

Extra ontvangers voor storingsmeldingen instellen

Naast de hierboven ingestelde ontvangers kunnen de meldingen tegelijkertijd naar andere telefoonnummers verzonden worden.

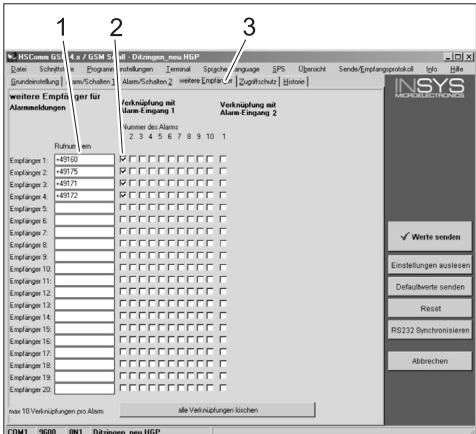

→ Ruiter „Andere ontvangers“ aanklikken.

1 Lijst met telefoonnummers
2 Storingsmeldingen
3 Ruiter „Andere ontvangers“

• In de lijst met telefoonnummers kunnen tot 20 verschillende bijkomende ontvangers ingevoerd worden.
• Elke melding kan naar 10 ontvangers verzonden worden.
• De overeenkomstige melding wordt naar de ontvangers verzonden die in de kolom voor de melding aangevinkt zijn.

Selectieve oproepacceptatie

Waarschuwing

Activering van het selectief aannemen van oproepen vermijdt dat vreemde oproepers de gegevens van de installatie kunnen opvragen. Dan worden enkel SMS-instructies van de ingevoerde telefoonnummers geaccepteerd.

Op de telefoon van de oproeper moet de weergave oproepnummer geactiveerd zijn.

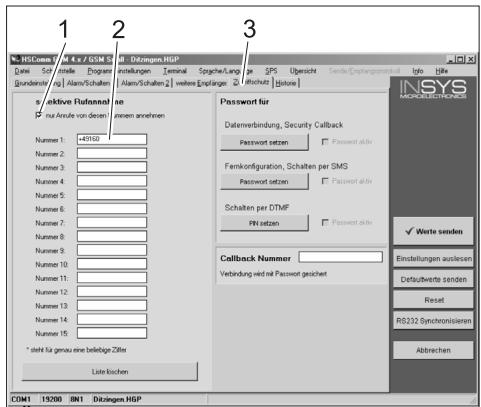

→ Ruiter „Toegangsbeveiliging“ aanklikken, de hieronder vermelde instellingen kunnen veranderd worden.

1 Haakje = selectieve oproepacceptatie is actief
2 Lijst van de telefoonnummers die de SB-wasinstallatie op afstand mogen schakelen
3 Ruiter „Toegangsbeveiliging“

Instellingen toepassen

→ Indien alle instellingen uitgevoerd zijn, de button „Waarden verzenden“ aanklikken.

Waarschuwing

Indien bij het verzenden van de waarden een foutmelding optreedt, het proces her-halen.

→ Instellingen op de pc opslaan: „Bestand“ in de menulijst aanklikken, „Bestand opslaan als“ aanklikken, bestandsnaam invoeren en bestand opslaan.
→ Configuratieprogramma op de pc beeindigen.
→ Schakelaar RDS1 uitschakelen.
→ Seriële kabel aan de pc aansluiten en in de besturing van de SB-wasinstallatie insteken.
→ Schakelaar RDS1 inschakelen - het initialisatieproces wordt uitgevoerd.

Na ca. 90 seconden is het initialisatieproces beëindigd.

De LED's „Power“ en „Status“ branden. De LED „Signaal“ geeft de sterkte van het ontvangstsignaal weer. Hoe sneller de LED knippert, hoe beter de ont- vangst.

Functie controleren

→ Storing van de installatie uitlokken (bv. motorveiligheidsschakelaar bedienen).
- Ca. 20 seconden na het optreden van de fout toont de gsm-modem een melding. Daarbij is het schakelen van de alarmuitgang aan de modem hoorbaar.
- Na korte tijd ontvangen de geselecteerde ontvangers een bericht.
→ Muntbedrag opvragen zoals beschreven in het hoofdstuk „Muntbedragen opvragen“.
- Na 1 tot 2 minuten verschijnt het antwoord bij de ingestelde ontvanger.
