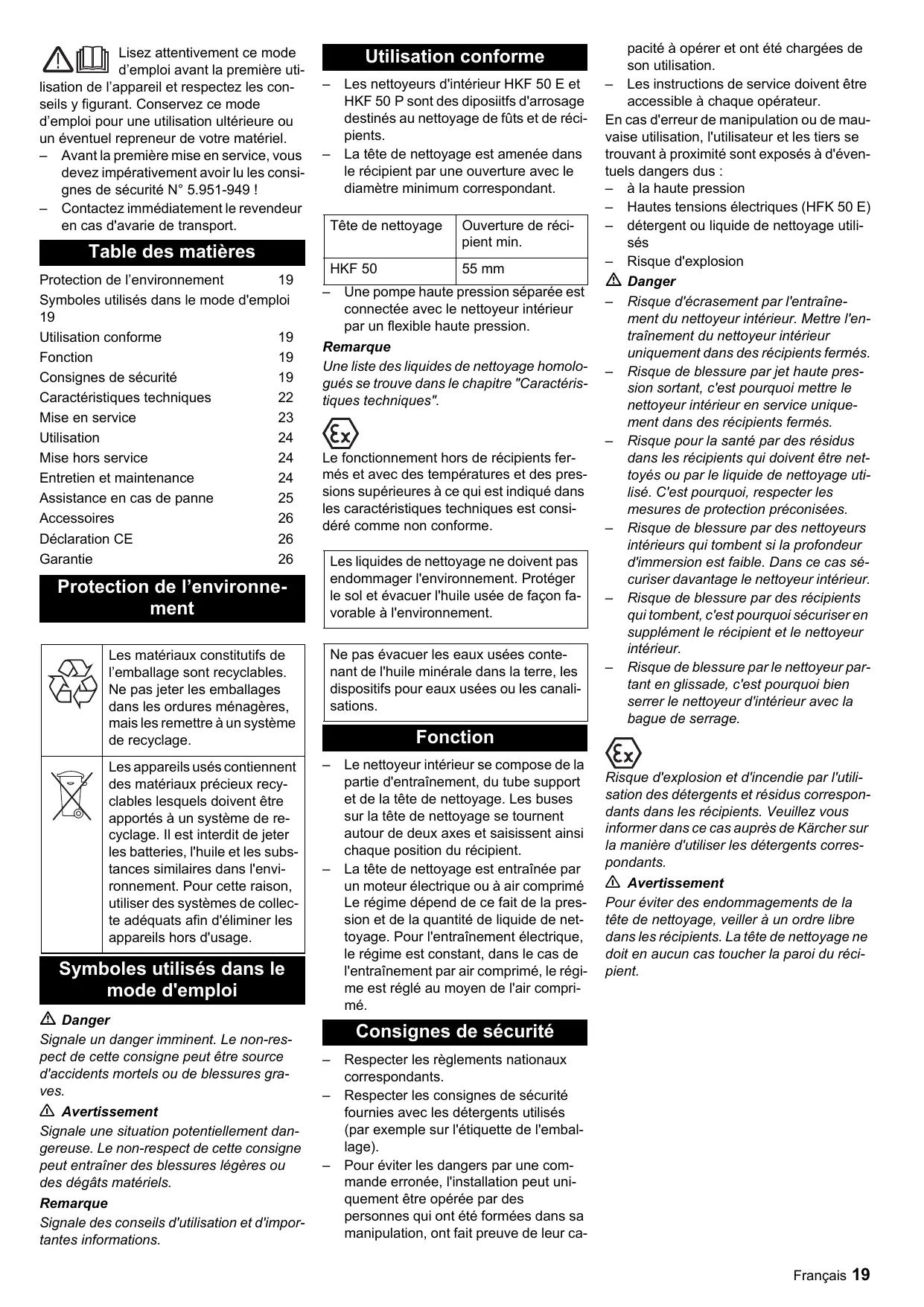

MODE D'EMPLOI HKF 50 E KARCHER
Lisez attentivement ce mode d'emploi avant la première uti-
lisation de l'appareil et respectez les conseils y figurant. Conservez ce mode d'emploi pour une utilisation ultérieure ou un éventuel repreneur de votre matériel.
- Avant la première mise en service, vous devez impérativement avoir lu les consignes de sécurité N° 5.951-949 !
- Contactez immédiatement le revendeur en cas d'avarie de transport.
Table des matières
| Protection de l'environnement | 19 |
| Symboles utilisés dans le mode d'emploi 19 | |
| Utilisation conforme | 19 |
| Fonction | 19 |
| Consignes de sécurité | 19 |
| Caractéristiques techniques | 22 |
| Mise en service | 23 |
| Utilisation | 24 |
| Mise hors service | 24 |
| Entretien et maintenance | 24 |
| Assistance en cas de panne | 25 |
| Accessoires | 26 |
| Déclaration CE | 26 |
| Garantie | 26 |
Protection de l'environnement
| Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage. | |
| Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'usage. |
Symboles utilisés dans le mode d'emploi
⚠️ Danger
Signale un danger imminent. Le non-respect de cette consigne peut être source d'accidents mortels ou de blessures graves.
⚠ Avertissement
Signale une situation potentiellement dangereuse. Le non-respect de cette consigne peut entraîner des blessures légères ou des dégâts matériels.
Remarque
Signale des conseils d'utilisation et d'importantes informations.
Utilisation conforme
- Les nettoyeurs d'intérieur HKF 50 E et HKF 50 P sont des diposiitfs d'arrosage destinés au nettoyage de fûts et de récipients.
- La tête de nettoyage est amenée dans le récipient par une ouverture avec le diamètre minimum correspondant.
| Tête de nettoyage | Ouverture de récipient min. |
| HKF 50 | 55 mm |
- Une pompe haute pression séparée est connectée avec le nettoyeur intérieur par un flexible haute pression.
Remarque
Une liste des liquides de nettoyage homologués se trouve dans le chapitre "Caractéristiques techniques".
Le fonctionnement hors de récipients fermés et avec des températures et des pressions supérieures à ce qui est indiqué dans les caractéristiques techniques est considéré comme non conforme.
Les liquides de nettoyage ne doivent pas endommager l'environnement. Protéger le sol et évacuer l'huile usée de façon favorable à l'environnement.
Ne pas évacuer les eaux usées contenant de l'huile minérale dans la terre, les dispositifs pour eaux usées ou les canalisations.
Fonction
- Le nettoyeur intérieur se compose de la partie d'entraînement, du tube support et de la tête de nettoyage. Les buses sur la tête de nettoyage se tournent autour de deux axes et saisissent ainsi chaque position du récipient.
- La tête de nettoyage est entraînée par un moteur électrique ou à air comprimé. Le régime dépend de ce fait de la pression et de la quantité de liquide de nettoyage. Pour l'entraînement électrique, le régime est constant, dans le cas de l'entraînement par air comprimé, le régime est réglé au moyen de l'air comprimé.
Consignes de sécurité
- Respecter les règlements nationaux correspondants.
- Respecter les consignes de sécurité fournies avec les détergents utilisés (par exemple sur l'étiquette de l'emballage).
- Pour éviter les dangers par une commande erronée, l'installation peut uniquement être opérée par des personnes qui ont été formées dans sa manipulation, ont fait preuve de leur ca-
pacité à opérer et ont été chargées de son utilisation.
- Les instructions de service doivent être accessible à chaque opérateur.
En cas d'erreur de manipulation ou de mauvaise utilisation, l'utilisateur et les tiers se trouvant à proximité sont exposés à d'éventuels dangers dus :
- à la haute pression
– Hautes tensions électriques (HFK 50 E) - détergent ou liquide de nettoyage utilisés
- Risque d'explosion
⚠️ Danger
- Risque d'écrasement par l'entraînement du nettoyeur intérieur. Mettre l'entraînement du nettoyeur intérieur uniquement dans des récipients fermés.
- Risque de blessure par jet haute pression sortant, c'est pourquoi mettre le nettoyeur intérieur en service uniquement dans des récipients fermés.
- Risque pour la santé par des résidus dans les récipients qui doivent être nettoyés ou par le liquide de nettoyage utilisé. C'est pourquoi, respecter les mesures de protection préconisées.
- Risque de blessure par des nettoyeurs intérieurs qui tombent si la profondeur d'immersion est faible. Dans ce cas sécuriser davantage le nettoyeur intérieur.
- Risque de blessure par des récipients qui tombent, c'est pourquoi sécuriser en supplément le récipient et le nettoyeur intérieur.
- Risque de blessure par le nettoyeur partant en glissade, c'est pourquoi bien serrer le nettoyeur d'intérieur avec la bague de serrage.
Risque d'explosion et d'incendie par l'utilisation des détergents et résidus correspondants dans les récipients. Veuillez vous informer dans ce cas auprès de Kärcher sur la manière d'utiliser les détergents correspondants.
⚠ Avertissement
Pour éviter des endommagements de la tête de nettoyage, veiller à un ordre libre dans les récipients. La tête de nettoyage ne doit en aucun cas toucher la paroi du récipient.
Équipement personnel de protection
Porter un protecteur d'oreille pour éviter des troubles auditifs, en cas d'un nettoyage plus bruyant.
En fonction de la concentration et du danger pour la santé du liquide de nettoyage utilisé, porter les équipements de protection suivants :
- tenue de protection repoussant les liquides
- lunette protectrice ou protection pour le visage
- gants étanches
- chaussures étanches
Opérateurs autorisés
Les opérateurs autorisés sont des personnes qui ont 18 ans révolus et sont en mesure d'opérer cette installation (exceptions pour les apprentis, cf. BGV D15 §6).
Comportement à adopter en cas d'urgence
→ Mettre la pompe à haute pression séparée hors service.
→ Pour l'entraînement électrique du nettoyeur intérieur : Retirer le connecteur de la prise.
→ Pour l'entraînement par air comprimé du nettoyeur intérieur : fermer l'alimentation en air comprimé.
→ Fermer l'alimentation du liquide de nettoyage.
Répartition de zone
Les zones présentant un risque d'explosion sont réparties selon la fréquence et la durée de l'apparition d'atmosphères dangereuses présentant des risques d'explosion dans BetrSichV et EN 1127-1.
La définition des zones repose dans la responsabilité de l'exploitant.
Des instructions concernant la répartition des zones se trouve dans la BetrSichV, EN 1127-1, la BGR 104 – directive Ex de BG Chemie et dans EN 60079-10.
- Zone 0
La zone 0 est une zone dans laquelle une atmosphère dangereuse présentant un risque d'explosion est présente sous forme de mélange d'air et de gaz combustibles, de vapeurs ou de brouillards, en permanence, sur des périodes prolongées ou fréquemment.
- Zone 1
La zone 1 est un domaine dans lequel en cas de fonctionnement normal, une atmosphère dangereuse présentant un risque d'explosion peut se former occasionnellement comme mélange d'air et de gaz combustibles, de vapeurs ou de brouillards.
- Zone 2
La zone 2 est un domaine dans lequel en cas de fonctionnement normal, une atmosphère dangereuse présentant un risque d'explosion comme mélange d'air et de gaz combustibles, de vapeurs ou de brouillards ne se forme pas ou seulement brièvement.
- Zone 20
La zone 20 est un domaine dans lequel une atmosphère dangereuse présentant un risque d'explosion sous forme d'un nuage de la poussière combustible présente dans l'air est présente en permanence, sur des périodes prolongées ou fréquemment.
- Zone 21
La zone 21 est un domaine dans lequel en cas de fonctionnement normal, une atmosphère dangereuse présentant un risque d'explosion peut se former occasionnellement sous la forme d'un nuage composé de la poussière combustible contenue dans l'air.
- Zone 22
La zone 22 est un domaine dans lequel en cas de fonctionnement normal, une atmosphère dangereuse sous forme d'un nuage de la poussière combustible se trouvant dans l'air ne se forme pas ou seulement brièvement.
Conditions spéciales dans la zone Ex
1 Le nettoyeur intérieur ne doit être mis en oeuvre dans la zone 0 de récipients uniquement quand les récipients ne dépassent pas un diamètre de 1 m avec une hauteur de récipient courante ou une taille de récipient comparable.
2 Le contenu en masse du liquide de refroidissement en solides non dissous ne doit pas dépasser 1 %.
3 Le nettoyeur intérieur doit être relié à la terre électrostatiquement.
4 La pompe pour le liquide de nettoyage doit uniquement être exploitée quand elle est remplie de liquide.
5 La pression nominale de la pompe ne doit pas dépasser 5 MPa en fonctionnement avec du diluant.
6 Le moteur à air comprimé doit uniquement être exploité quand du fluide de nettoyage est alimenté dans le nettoyeur intérieur.
7 Le régime de la tête de nettoyage ne doit pas dépasser 40 l/min.
8 La température de fonctionnement du liquide de nettoyage eau avec détergent ne doit pas dépasser 95° C.
9 La température de service des liquides de nettoyage diluant, soudes et acides ne doit pas dépasser 20° C.
10 Contrôler après une durée de fonctionnement appropriée que l'état et le fonctionnement du nettoyeur intérieur sont irréprochables (entre autres coussinets
et joint côté entraînement au niveau de l'usure ou de l'étanchéité). Procéder le cas échéant à une réparation.
11 Le nettoyeur intérieur doit uniquement être exploité avec des liquides de nettoyage et dans des fluides contre l'action desquels les matériaux sont suffisamment résistants.
12 Les liquides de nettoyage qui contiennent des parties de détergent combustibles doivent correspondre aux groupes d'inflammabilité IIA et IIB. Les diluants du groupe d'inflammation IIC ne doivent pas être vaporisés.
13 Le nettoyeur intérieur ne doit pas ordonné en permanence en zone 0 mais seulement pendant le nettoyage du récipient. Les consignes de service en vigueur dans le cadre de BetrSichV ainsi que d'autres dispositions nationales doivent être respectées. Il faut prendre en compte que la connexion au récipient / le nettoyeur intérieur apporté dans le récipient n'est pas arrête-flamme.
14 Les flexibles doivent être conducteurs au niveau électrostatique (Résistance R < 1000 Ohm).
15 Utiliser uniquement des liquides de nettoyage avec une conductance G > 1000 pS/m.
16 Toutes les pièces en contact avec le fluide doivent être raccordées au système de mise à la terre.

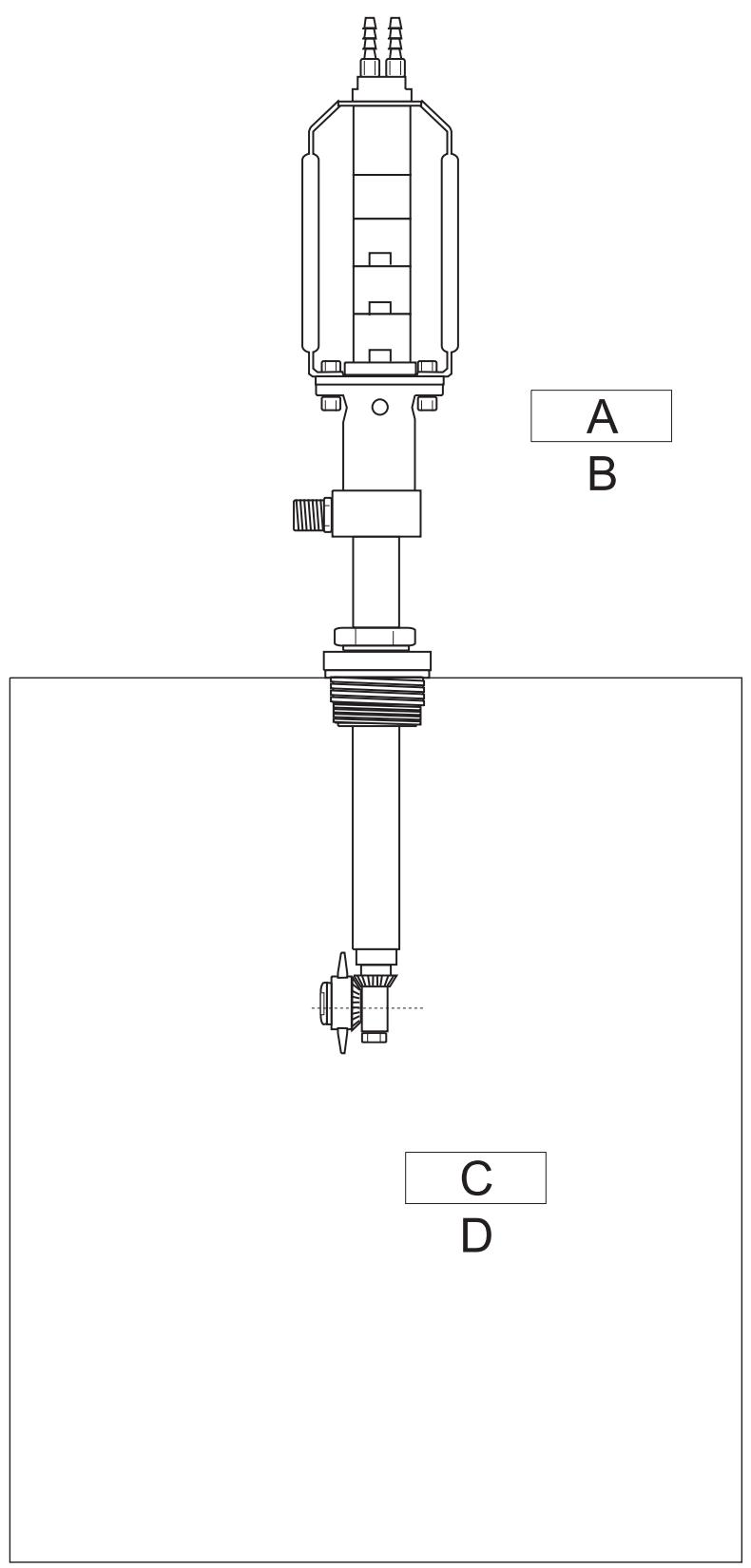

A Zone 1/22
B Catégorie 2/3
C Zone 0/20
D Catégorie 1
Caractéristiques techniques
| HKF 50 E | HKF 50 P | ||
| N° de réf. | 3.631-009 | 3.631-008 | |
| Débit max. | l/h (l/min) | 1200 (20) | 1200 (20) |
| Température maximale avec de l'eau avec du détergent | °C | 95 | 95 |
| Température maximale avec des diluants, des soudes et des acides | °C | 20 | 20 Ex |
| Pression de service max. | MPa (bars) | 10 (100) | 10 (100) |
| Pression de service maximale en fonctionnement avec du diluant | MPa (bars) | -- | 5 (50) Ex |
| Tension | V | 230 | -- |
| Type de courant | -- | 1~ | -- |
| Fréquence | Hz | 50 | -- |
| Puissance nominale | W | 20 | -- |
| Type de protection | -- | IP 65 | -- |
| Air comprimé | MPa (bars) | -- | 0,4-0,7 (4-7) |
| Débit air comprimé | l/min | -- | 450 |
| Régime de fonctionnement entraînement | 1/min | 29 | 10-20 |
| Niveau de pression acoustique (EN 60704-1) | dB(A) | 65 | 83 (sans silencieux) |
| Raccord haute pression | -- | DN 15 - M22x1,5 | DN 15 - M22x1,5 |
| Ouverture de récipient min. | mm | 55 | 55 |
| Longueur totale | mm | 650 | 715 |
| Profondeur d'immersion max. | mm | 304 | 304 |
| Poids | kg | 7 | 7 |
| Température ambiante | °C | +2...+40 | +2...+40 |
| Protection contre l'inflammation |  | -- | II 1/2 G c T4 |
| II 1/3 D c 120 °C | |||

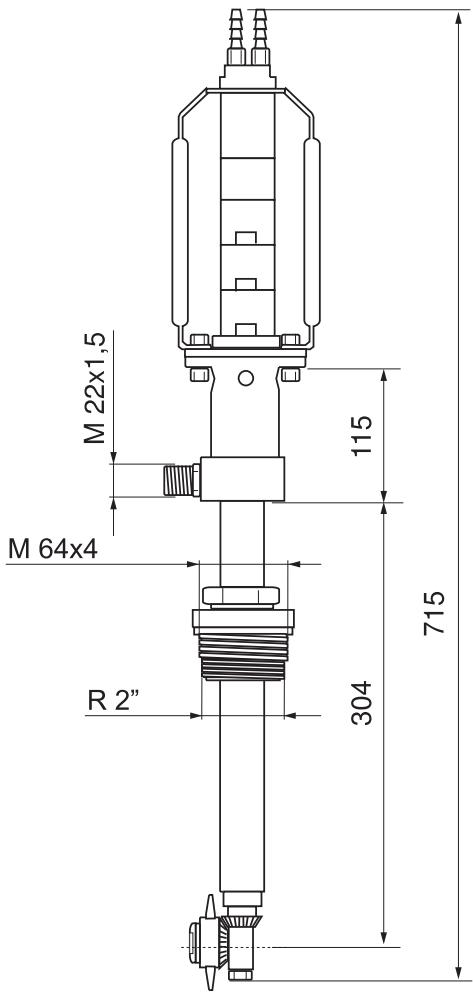

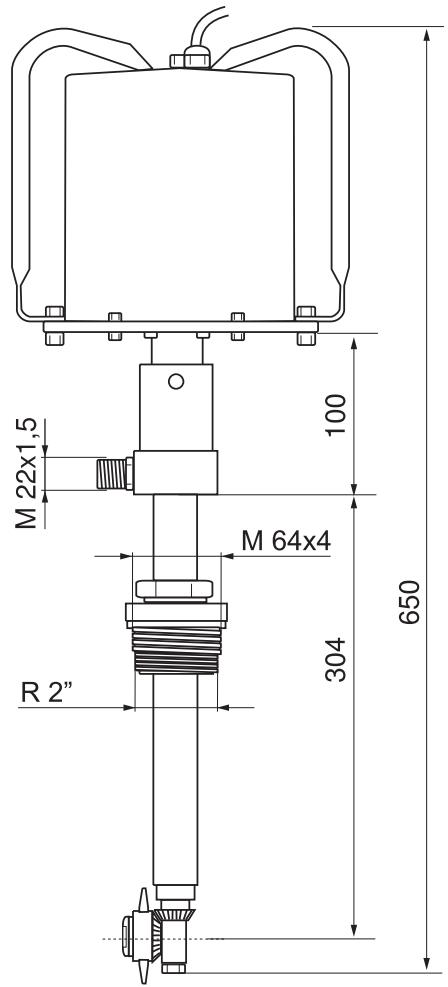

Fiche cotée HKF 50
Liquides de nettoyage
Solvant
⚠️ Danger
- La protection Ex doit être respectée pour le fonctionnement avec du diluant ainsi que dans les zones Ex !
- Pression maximale lors du fonctionnement avec diluant : 5 MPa
⚠ Avertissement
Lors du fonctionnement avec diluant, résistance réduite des matériaux de joint, c'est pourquoi rincer immédiatement après utilisation ! Consulter Kärcher !
1 Hydrocarbures
Exemple : pétrole
2 aromates (diluant)
Exemple : benzol, toluol
3 cétone
Exemple : MEK (Méthyle éthyle céto-ne), acétone
4 ester
Exemple : butylacétate, méthylacétate
5 glycol
Exemple : Glycol butylique
6 Diluant mélangé
Exemple : Acétate butylique 85, acétate isobutylique 85 (85 = 85% acétate buty-lique + 15% n-butanol)
7 Régénère, distillat de plusieurs diluants qui ont été mis en oeuvre à des fins de nettoyage ou équivalent.
Soudes
1 Eau avec détergent alcalin (max. 0-2%)
Exemple : Détergent Kärcher RM31
2 Hydroxydes de sodium max. 10 % sans portions d'hypochlorites
3 Hydroxydes de potassium max. 10 % sans portions d'hypochlorites
Acides
⚠ Avertissement
- Pour l'acide chlorhydrique et l'acide sulfurique abrasion de matériau augmentée, c'est pourquoi rincer / neutraliser immédiatement après utilisation !
- Résistance réduite pour les acides impurs !
- Consulter Kärcher si nécessaire !
1 Eau avec détergent acide (max. 0-1%) Exemple : Détergent Kärcher RM25
2 Acides (température max. + 20°C)
Acide nitrique max. 10 %
Acide acétique max. 10 %
Acide formique max. 10 %
Acide phosphorique max. 10 %
Acide citrique max. 10 %
Acide sulfurique max. 0,5 %
Acide chlorhydrique max. 0,5 %
Eau
1 Eau
2 Eau totalement déminéralisée
Autres liquides de nettoyage
En cas d'utilisation d'autres liquides de nettoyage, contrôler la résistance au moyen de la liste de matériaux ! Ces liquides de nettoyage doivent être mis en oeuvre uniquement après validation par Kärcher !
Sélection de l'injecteur
| Débit [l/h] | 1200 | 1200 | 1000 | 1000 |
| Pression [MPa] | 9,5 | 9,5 | 9,5 | 9,5 |
| Nombre de buses | 2 | 1 | 2 | 1 |
| Taille de buse [mm] | 1,4* | 2,0 | 1,2 | 1,7 |
| N° de commande 5.765- | 012 | 015 | 014 | 013 |
* Standard
Buses spéciales pour le fonctionnement avec du diluant sur demande.
Mise en service
Entraînement électrique
⚠️ Danger
Risque mortel du fait de la haute tension électrique ! L'installation électrique nécessaire doit exclusivement être réalisée par un électricien spécialisé.
- La prise doit être protégée avec un disjoncteur de courant de défaut avec un courant de déclenchement de 30 mA.
- La prise doit se trouver à proximité du poste de travail afin qu'en cas d'urgence, le connecteur puisse être rapidement tiré.
entraînement à air comprimé
Avertissement
Pour éviter tout endommagement de l'entraînement à air comprimé par de l'eau condensée et un manque de lubrification, monter l'unité d'entretien dans l'alimentation en air comprimé (No. de commande 6.610-020).
L'unité d'entretien doit être conçue de la manière suivante :
- ventilation de 500 l/min
– Pressions jusqu'à 0,7 MPa
L'unité d'entretien se compose de : - séparateur d'eau
- régulateur de pression avec manomètre
– huileur proportionnel
→ Remplir le huileur proportionnel avec de l'huile de lubrification appropriée, dévisser pour cela le réservoir et remplir d'huile de lubrification (types d'huile, cf. chapitre "Soin et entretien").
Raccorder les flexibles d'air comprimé au moteur d'air comprimé
Remarque
Avec des silencieux trop petits, l'accumulation créée de l'air évacué a pour effet une course non sûre de l'entraînement en air comprimé. Raccorder les flexibles aux ouvertures d'air évacué.

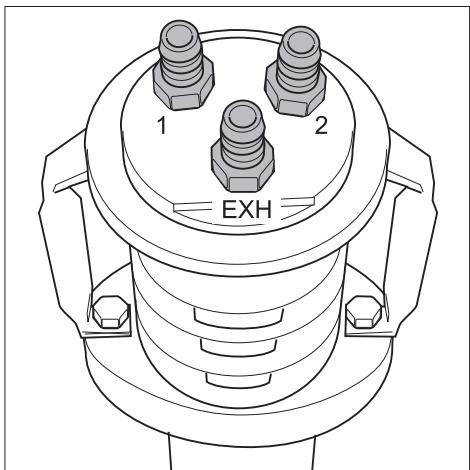

→ Raccorder le flexible d'air alimenté au raccord No. 2.
- Taille du flexible pour l'air alimenté : DN 6
→ Raccorder les flexibles d'air évacué au raccord No. 1 et EXH.
- Longueur de flexible : 1-2 m
- Taille du flexible pour l'air évacué : DN 6
Monter le raccord vissé de fût ou le cône de bonde
Remarque
Appliquer un produit d'étanchéification sur le filetage avant le montage afin qu'il ne s'échappe par de liquide de nettoyage au niveau des filetages (par ex. avec Drei Bond Nr. 1359, No. de commande Kärcher 6.869-029).

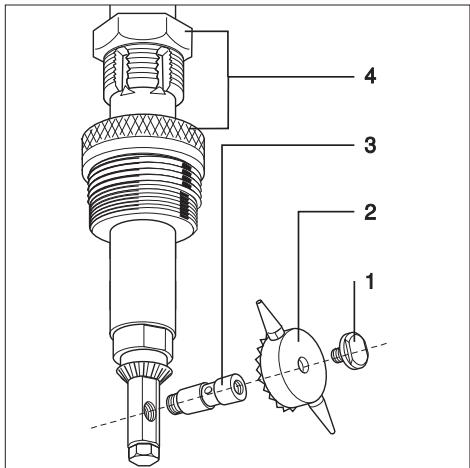

1 Vis de fermeture
2 Roue conique
3 Tourillon
4 Raccord vissé de fût ou cône de bonde
→ Desserrer la vis de fermeture.
→ Retirer la roue conique.
→ Dévisser le tourillon à l'aide d'un matériel rond (diamètre 2,8 mm).
→ Mettre en place ou remplacer le raccord vissé de fût ou le cône de bonde.
→ Appliquer du produit d'étanchéité sur le tourillon et le visser.
→ Disposer la roue conique.
→ Appliquer du produit d'étanchéité sur la vis de fermeture et la visser.
Utilisation
⚠️ Danger
Risque de blessure par le jet haute pression éventuellement chaud !
- Mettre le nettoyeur intérieur en service uniquement dans des récipients fermés de tous côtés.
- Mettre le nettoyeur intérieur dans le récipient uniquement ou le changer de récipient avec la pompe haute pression et l'entraînement propre hors service.
→ Placer le nettoyeur d'intérieur sur la cuve et le fixer.
→ Connecter la pompe haute pression avec le nettoyeur intérieur par un flexible haute pression.
→ Pour l'entraînement électrique du nettoyeur intérieur : Brancher la fiche secteur.
→ Pour l'entraînement par air comprimé du nettoyeur intérieur : Ouvrir l'alimentation en air comprimé.
→ Ouvrir l'alimentation du liquide de nettoyage.
→ Mettre la pompe à haute pression séparée en service.
Remarque
Les résultats de nettoyage obtenus avec 2 buses sont bons pour pratiquement tous les travaux de nettoyage. Pour les récipients très grands et fortement encrassés, on utilise 1 buse, l'autre est fermée avec une vis.
Avantage :
- Un meilleur résultat de nettoyage est atteint par une largeur de jet supérieur et la force de collision du jez de nettoyage.
Inconvénient :
- les paliers et les joints sont soumis à une contrainte supérieure et s'usent plus rapidement.
- Prolongation de la durée de nettoyage.
Mise hors service
Remarque
Rincer le nettoyeur intérieur avant la mise en service pendant 30 secondes sans ajout de détergent. Un encroûtement et un collage et ainsi une usure prématurée des joints sont ainsi évités.
→ Mettre la pompe à haute pression séparée hors service.
→ Fermer l'alimentation du liquide de nettoyage.
→ Pour l'entraînement électrique du nettoyeur intérieur : Retirer le connecteur de la prise.
→ Pour l'entraînement par air comprimé du nettoyeur intérieur : fermer l'alimentation en air comprimé.
→ Retirer le nettoyeur intérieur du récipient.
Entretien et maintenance
La base d'une installation sûre au niveau de l'exploitation est un entretien régulier. Utiliser uniquement des pièces de rechange d'origine du fabricant ou bien des pièces recommandées telles que
– les pièces de rechange et d'usure
- les accessoires
- les carburants
- Produit détergent
⚠️ Danger
Risque d'accident lors des travaux sur l'appareil !
Pour tous les travaux :
→ Mettre la pompe haute pression hors tension au niveau du sectionneur général et la sécuriser.
→ Fermer l'alimentation du liquide de nettoyage.
→ Pour l'entraînement électrique du nettoyeur intérieur : Retirer le connecteur de la prise.
→ Pour l'entraînement par air comprimé du nettoyeur intérieur : fermer l'alimentation en air comprimé.
Qui est habilité à effectuer les travaux de maintenance ?
■ Exploitant
Les travaux associés à la remarque "Exploitant" doivent être effectués exclusivement par des personnes qualifiées et en mesure d'utiliser et d'entretenir correctement les appareils haute pression.
Contrat de maintenance
Nous vous recommandons de conclure un contrat de maintenance afin de pouvoir assurer un fonctionnement fiable de la station de lavage. Veuillez vous adresser à votre service après-vente Kärcher responsable.
| Période | Action | Réalisation | Par qui |
| Hebdomadairement ou après 40 heures de service | Contrôler l'unité d'entretien pour l'air comprimé. | ⚠ DangerDanger dû à l'air comprimé. Fermer l'air comprimé avant les travaux d'entretien et laisser s'échapper l'air comprimé présent dans l'unité d'entretien.- Ouvrir la vis de vidange d'eau, laisser l'eau se vider et fermer la vis de vidange d'eau.- Remplir le huileur proportionnel avec de l'huile de lubrification appropriée, pour cela dévisser le réservoir remplir d'huile de lubrification.- Pour les sortes d'huile, voir le tableau ci-dessous. | Exploitant |
| 1 fois par mois ou après 160 heures de fonctionnement | Contrôler que la vis est bien serrée. | Contrôler si toutes les vis sont bien serrées. | Exploitant |
| Huile de lubrification pour unité d'entretien de l'air comprimé (pour HKF 50 P) |
| Festo spezial |
| Aral Vitam GF 32 |
| Esso Nuto H 32 |
| Mobil DTE 24 |
| BP Energol HLP 32 |
Assistance en cas de panne
Instructions de défaut
⚠️ Danger
Risque d'accident lors des travaux sur l'appareil !
Pour tous les travaux :
→ Mettre la pompe haute pression hors tension au niveau du sectionneur général et la sécuriser.
→ Fermer l'alimentation du liquide de nettoyage.
→ Pour l'entraînement électrique du nettoyeur intérieur : Retirer le connecteur de la prise.
→ Pour l'entraînement par air comprimé du nettoyeur intérieur : fermer l'alimentation en air comprimé.
Qui a le droit d'éliminer des pannes ?
■ Exploitant
Les travaux associés à la remarque "Exploitant" doivent être effectués exclusivement par des personnes qualifiées et en mesure d'utiliser et d'entretenir correctement les appareils haute pression.
■ Electriciens
Exclusivement pour les personnes ayant une formation professionnelle dans le domaine électrotechnique.
■ Service après-vente
Les travaux associés à la remarque "Service après-vente" doivent être exclusivement effectués par les monteurs du service après-vente Kärcher.
| Panne | Eventuelle cause | Remède | Par qui |
| Le moteur ne tourne pas | Pas de tension sur le moteur. | Contrôler le fusible et les conduites. | Electriciens spécialisés |
| L'interrupteur thermique dans l'en-roulement s'est déclenché. | Résoudre la cause de la surcharge. | Electriciens spécialisés | |
| Le disjoncteur de courant de défaut s'est déclenché. | Eliminer la cause et réinitialiser le disjoncteur de courant de défaut. | Electriciens spécialisés | |
| Pas d'air comprimé existant ou pression trop basse. | Contrôler l'alimentation d'air comprimé. | Exploitant | |
| Alimentation en air comprimé pliée. | Contrôler le flexible d'air comprimé. | Exploitant | |
| Le moteur tourne, la tête de nettoyage ne tourne pas | Défaut mécanique sur :– Eléments d'accouplement– Arbre d'entraînement– Engrènement | Contrôler et remplacer les pièces défectueuses. | Service après-vente |
| La tête de nettoyage tourne avec des secousses | La tête de nettoyage cogne contre la paroi du récipient. | Modifier l'ordre de la tête de nettoyage et assurer ainsi une course libre. | Exploitant |
| Les plaques de butée usées entraînement un jeu de cône aug-menté. | Remplacer les plaques de butée. | Service après-vente | |
| Engrènement détruit des roues co-niques. | Remplacer les roues coniques. | Service après-vente | |
| Jet de nettoyage non uni-forme | Buses de vaporisation bouchées. | Nettoyer les buses de nettoyage. | Exploitant |
| Buses de vaporisation endomma-gées. | Remplacer les buses de vaporisation. | Exploitant |
Accessoires
| Désignation | N° de réf. |
| Unité d'entretien pour l'air comprimé (uniquement pour l'entraînement à air comprimé) | 6.610-020 |
| Cône de bonde en exécution PE | 5.132-016 |
| Vis de fermeture (pour fonctionnement avec 1 bu-se) | 5.411-061 |
| Filtre à air comprimé avec vidange automatique de condensat (uniquement pour l'entraînement à air comprimé) | 6.414-154 |
| Flexible haute pression (au mètre) | 6.388-192 |
| Silencieux d'air évacué avec séparateur d'huile | sur demande |
Déclaration CE
Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.
Les soussignés agissent sur ordre et sur procuration de la Direction commerciale.
Téléphone : +49 7195 14-0
Télécopieur : +49 7195 14-2212
HKF 50 E
5.957-453
Produit: Nettoyeur d'intérieure
Type: HKF 50 E
Directives européennes en vigueur :
98/37/CE (à 28.12.2009)
2006/42/CE (A partir du 29.12.2009)
2006/95/CE
2004/108/CE
Normes harmonisées appliquées :
EN 55014-1: 2006
EN 55014-2: 1997 + A1: 2001
EN 60204-1
EN 61000-3-2: 2006
EN 61000-3-3: 1995 + A1: 2001 + A2:
2005
HKF 50 P
5.957-454
Produit: Nettoyeur d'intérieure
Type: HKF 50 P
Directives européennes en vigueur :
98/37/CE (à 28.12.2009)
2006/42/CE (A partir du 29.12.2009)
94/95/CEE
Normes harmonisées appliquées :
EN ISO 12100-1
EN ISO 12100-2
EN 1127-1: 1997
EN 13463 -1 : 2002
EN 13463-5: 2003
Normes nationales appliquées :
N° de l'endroit cité
0123
TÜV SÜD
Ridlerstr. 65
80339 München
Numéro de rapport d'essai
Ex5 0307 10088 097
Marquage
II 1/2 G c T4
II 1/3 D c 120 °C
Garantie
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable.
Nous éliminons gratuitement d'éventuelles pannes sur l'appareil au cours de la durée de la garantie, dans la mesure où une erreur de matériau ou de fabrication en sont la cause.
En cas de recours en garantie, s'adresser au revendeur respectif ou au prochain service après-vente avec l'accessoire et le bon d'achat.
- ⚠️ Danger
- ⚠ Avertissement
- Remarque
- Utilisation conforme
- Fonction
- Consignes de sécurité
- Équipement personnel de protection
- Opérateurs autorisés
- Comportement à adopter en cas d'urgence
- Répartition de zone
- La définition des zones repose dans la responsabilité de l'exploitant.
- - Zone 0
- - Zone 1
- - Zone 2
- - Zone 20
- - Zone 21
- - Zone 22
- Conditions spéciales dans la zone Ex
- Liquides de nettoyage
- Solvant
- Soudes
- Acides
- Eau
- Autres liquides de nettoyage
- Sélection de l'injecteur
- Mise en service
- Entraînement électrique
- entraînement à air comprimé
- Avertissement
- Raccorder les flexibles d'air comprimé au moteur d'air comprimé
- Monter le raccord vissé de fût ou le cône de bonde
- Utilisation
- Avantage :
- Inconvénient :
- Mise hors service
- Entretien et maintenance
- Qui est habilité à effectuer les travaux de maintenance ?
- ■ Exploitant
- Contrat de maintenance
- Assistance en cas de panne
- Instructions de défaut
- Qui a le droit d'éliminer des pannes ?
- ■ Electriciens
- ■ Service après-vente
- Déclaration CE
- HKF 50 E
- 5.957-453
- HKF 50 P
- 5.957-454
- Normes nationales appliquées :
- Marquage
- Garantie
Marque : KARCHER
Modèle : HKF 50 E
Catégorie : Pompe électrique
