MODE D'EMPLOI L04308004 INDESIT

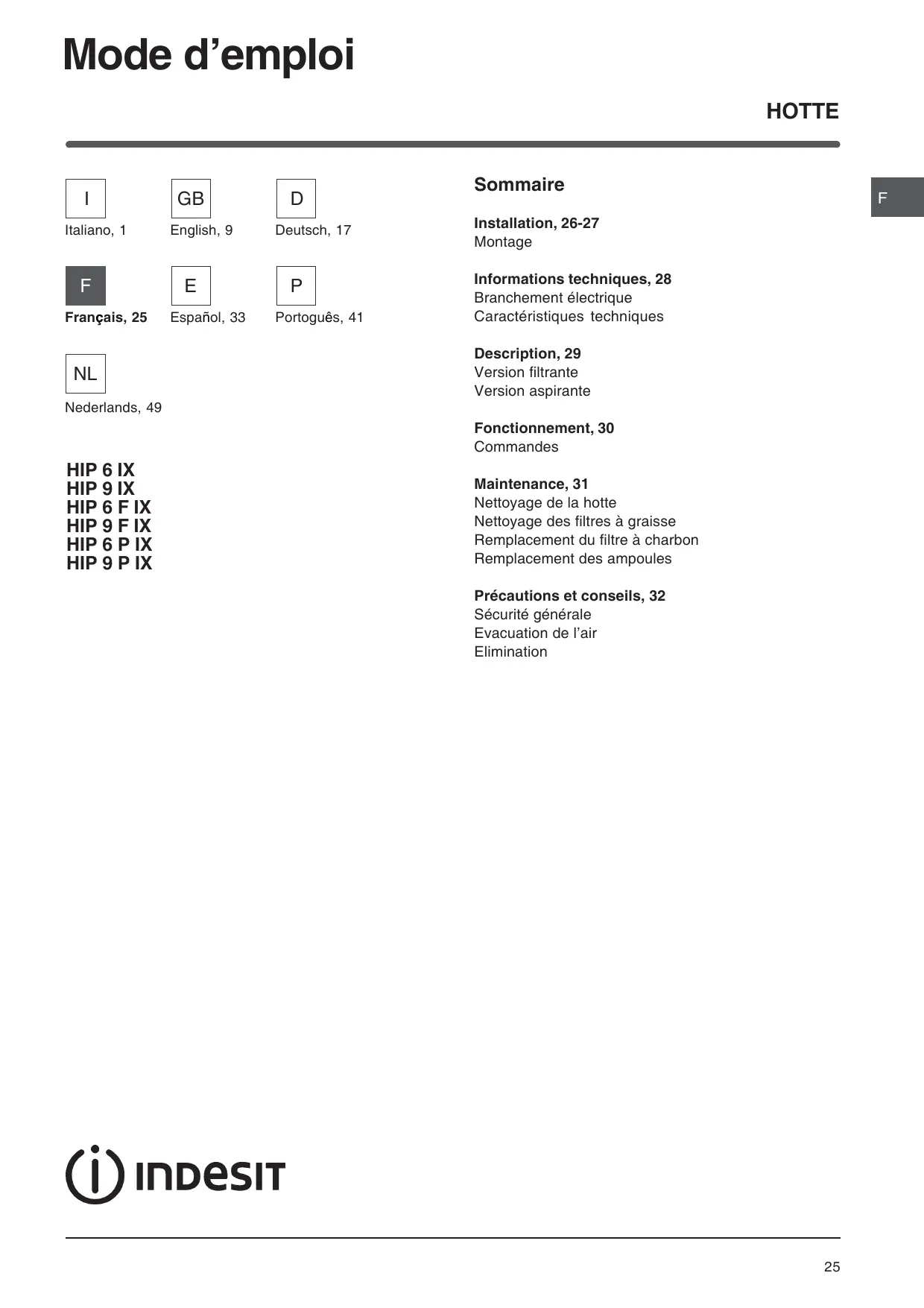

Portoguês, 41 Sommaire

Installation, 26-27 Montage Informations techniques, 28 Branchement électrique Caractéristiques techniques Description, 29 Version filtrante Version aspirante Nederlands, 49 Fonctionnement, 30 Commandes Maintenance, 31 Nettoyage de la hotte Nettoyage des filtres à graisse Remplacement du filtre à charbon Remplacement des ampoules Précautions et conseils, 32 Sécurité générale Evacuation de l’air Elimination

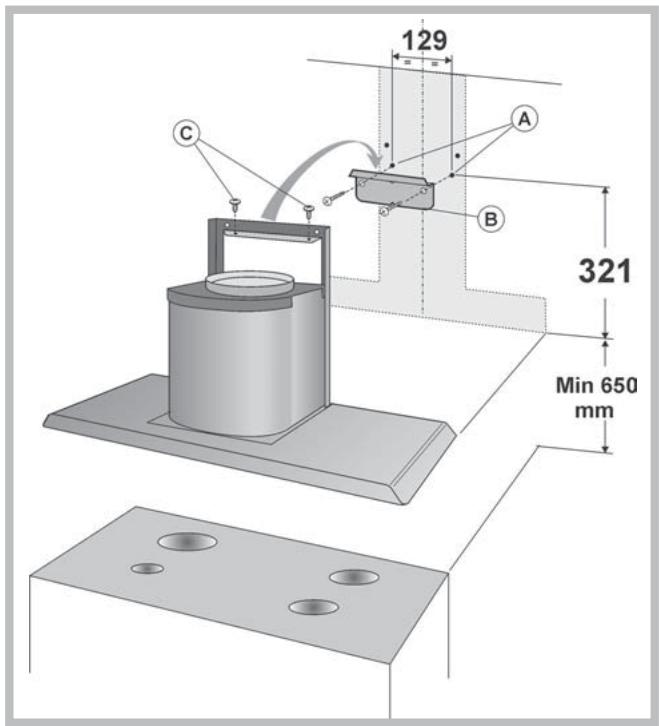

Montage Avant d’effectuer les opérations de montage, Il faut désactiver les filtres à graisse, pour une manœuvrabilité plus simple de l’appareil (pour les instructions, voir le paragraphe “Nettoyage des filtres à graisse” sous le chapitre “Maintenance”). Fixation au mur

1) Tracer une ligne sur le mur, à la verticale du plan de

cuisson. Marquer les 2 trous à faire sur le mur (A) en respectant les mesures indiquées sur la figure ci-dessous.

2) Percer les trous (ø 8 mm) et appliquer 2 chevilles

(fournies en équipement).

3) Fixer l’étrier métallique (B) au mur à l’aide des 2 vis,

en utilisant les 2 trous percés. Utiliser les 2 petits triangles coupés sur l’étrier pour le positionner exactement le long de l’axe vertical de la hotte.

4) Puis accrocher la hotte à l’étrier métallique. Régler

la position horizontale en délaçant la hotte à droite ou à gauche selon les exigences d’alignement des meubles hauts. Si l’on doit également régler la hotte en hauteur, il faut agir sur les vis (C) de réglage prévues à cet effet.

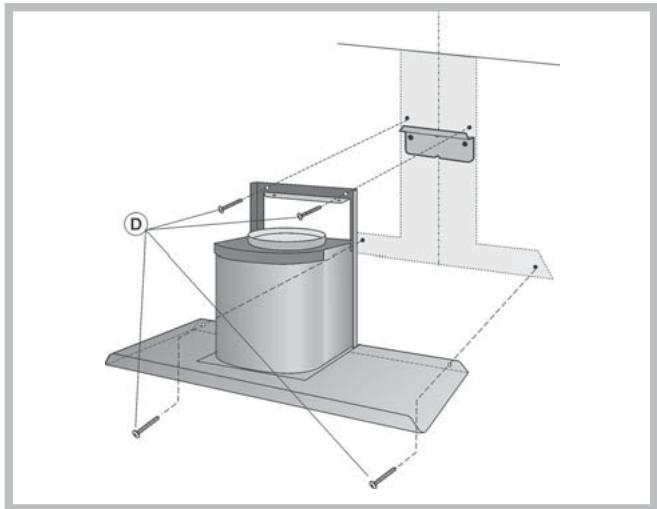

5) Après le réglage, fixer la hotte définitivement à

l’aide des 4 vis (D) : marquer les 4 trous à percer sur le mur, décrocher la hotte et percer les trous marqués (diamètre 8mm) ; puis utiliser les chevilles et les vis fournies en équipement pour la fixation définitive. POUR UN FONCTIONNEMENT CORRECT, IL FAUT QUE LA HOTTE SOIT FIXEE PAR LES QUATRE VIS (D) !

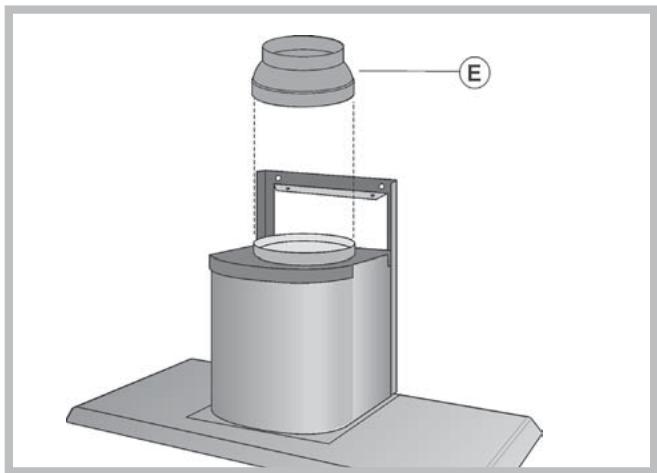

6) Pour les hottes en version filtrante, il faut monter

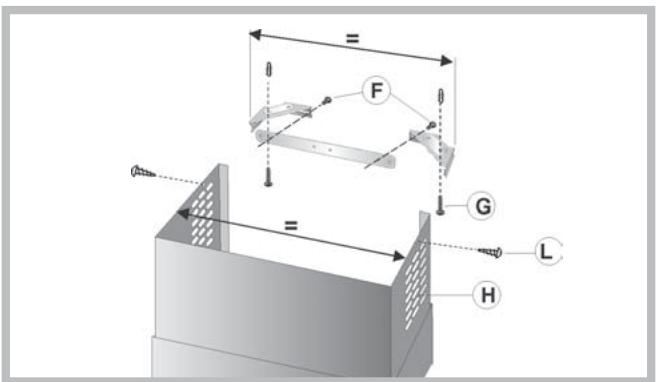

la réduction (E). Fixation du tuyau décoratif

1) Assembler l’étrier de support du tuyau décoratif et

régler sa largeur à l’aide des 2 vis (F). Ensuite, à l’aide des chevilles et des vis (G) le fixer au plafond en faisant attention qu’il soit dans l’axe de votre hotte.

2) Pour la version filtrante, les grilles d’évacuation

d’air (H) doivent être placées dans la partie haute. Pour la version aspirante, il faut retourner le tuyau supérieur pour que les grilles d’évacuation d’air soient dans la partie basse.

3) Version aspirante:

a) Raccorder la bouche de sortie d’air de la hotte à l’orifice d’évacuation de l’air, à l’aide d’un tuyau souple de 15 cm de diamètre. Bloquer le tuyau souple à l’aide de colliers de serrage (tuyau et colliers ne sont pas fournis en équipement). b) Effectuer le branchement électrique de la hotte à l’aide du câble d’alimentation (référence paragraphe “Branchement électrique”). c) Insérer le tuyau décoratif en le posant sur la hotte ; soulever le tuyau supérieur jusqu’au plafond et le fixer à l’aide des 2 vis (L). d) Effectuer le branchement électrique de la hotte à l’aide du câble d’alimentation (voir le paragraphe “Branchement électrique”). e) Rebaisser le tuyau inférieur en le posant sur la hotte. f) Contrôler que le filtre à charbon (P) est bien installé; s’il n’est pas installé, il faut le monter en enfilant les 2 languettes du filtre dans le logement prévu à cet effet et en le tournant vers le haut.

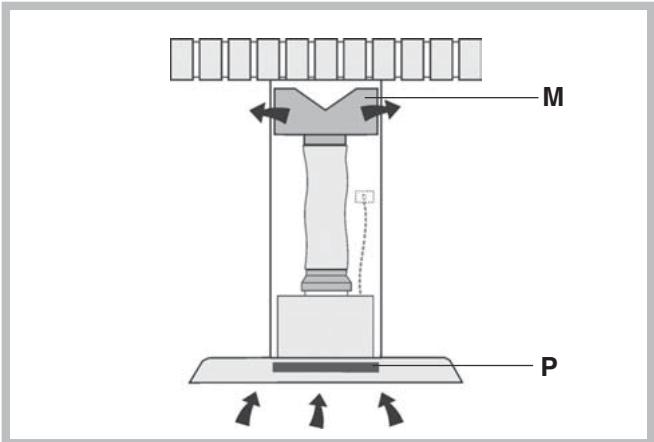

4) Version filtrante:

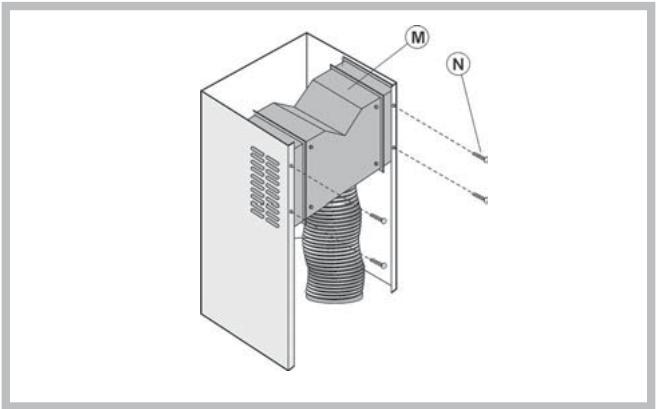

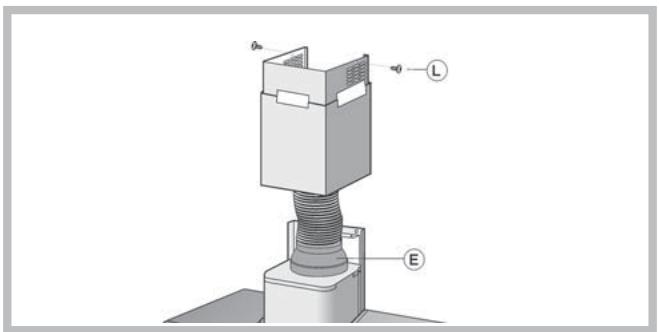

a) Fixer le déflecteur (M) au tuyau supérieur à l’aide des 4 vis à tête plate (N) ; raccorder un tuyau souple de 12,5 cm de diamètre au déflecteur, en le bloquant avec un collier de serrage (tuyau et collier ne sont pas fournis en équipement). b) Prendre le tuyau décoratif et le poser sur la hotte; soulever le tuyau supérieur jusqu’au plafond et le fixer à l’aide des 2 vis (L). c) Soulever le tuyau inférieur en le bloquant avec du ruban adhésif et raccorder le tuyau souple à la réduction (E) à l’aide d’un collier (pas fourni en équipement).

Informations techniques

Branchement électrique

Installer l’alimentation électrique dans l’encombrement du tuyau décoratif. Lors du raccordement électrique assurez-vous que les valeurs de tension correspon-dent à celles qui sont indiquées sur la plaque des caractéristiques de l’appareil, qui se trouve à l'intérieur de celui-ci. Si votre appareil, n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le dé-branchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe. Si votre appareil est muni d’un câble d’alimentation, positionner l’appareil de manière à ce que la fiche soit accessible.

Caractéristiques techniques Modèle largeur 59.8 cm hauteur 68/119 cm profondeur 49 cm Ødu tuyau d’évacuation 15cm largeur 89.8 cm hauteur 68/119 cm profondeur 49 cm Ødu tuyau d’évacuation 15cm Poids brut

16.8 Kg

17.9 Kg

Courant absorbé Total 215 W Moteur 1x135 W Ampoules 2x40 W Total 215 W Moteur 1x135 W Ampoules 2x40 W Portée 430 m3/h 430 m3/h Filtres à graisse Surface d’aspiration 1487 cm2 2287 cm2 Modèle HIP6 IX HIP9 IX Dimensions largeur 59.8 cm hauteur 68/119 cm profondeur 49 cm Ødu tuyau d’évacuation 15cm largeur 89.8 cm hauteur 68/119 cm profondeur 49 cm Ødu tuyau d’évacuation 15cm Poids brut

17.8 Kg

18.9 Kg

Courant absorbé Total 270 W Moteur 1x190 W Ampoules 2x40 W Total 270 W Moteur 1x190 W Ampoules 2x40 W Portée 585 m3/h 585 m3/h Filtres à graisse Surface d’aspiration 1487 cm2 2287 cm2

Description La hotte peut être installée en version filtrante ou en version aspirante. Vous devez décider, dès le début, le type d’installation. Pour une plus grande efficacité, nous conseillons d’installer la hotte en version aspirante (si possible). Version filtrante Version aspirante

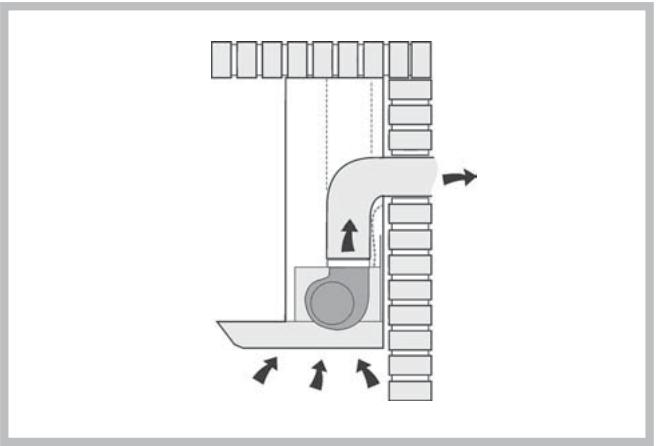

La hotte aspire l’air de la cuisine imprégné de fumée et d’odeurs en le faisant passer dans les filtres à graisse, puis l’expulse à l’extérieur par un conduit d’évacuation. Dans cette version il est inutile d’utiliser le filtre à charbon. La hotte aspire l’air de la cuisine imprégné de fumée et d’odeurs, et le dépure à l’aide des filtres à graisse et du filtre à charbon pour ensuite le remettre en circulation propre dans la pièce. Pour cette version, il faut un déflecteur d’air (M) et un filtre à charbon (P). Pour une efficacité constante, il faut remplacer périodiquement le filtre à charbon. Si la hotte n’est pas équipée du filtre à charbon, le demander au revendeur.

A - Touche d’éclairage Allume / éteint les lumières. D - Touche de 3ème vitesse Met le moteur sur la 3ème vitesse B - Touche marche/arrêt du moteur Démarre / arrête le moteur. Le moteur démarre en première vitesse. E - Témoin lumineux de fonctionnement du moteur C - Touche de deuxième vitesse Met le moteur sur la 2ème vitesse

Avant de procéder à une opération d’entretien ou de nettoyage quelconque, débrancher l’appareil. Pour éviter des risques d'incendie possibles suivre les instructions données concernant le nettoyage des filtres à graisses et sur la façon d'enlever des dépôts éventuels de graisse sur l'appareil. Remplacement du filtre à charbon

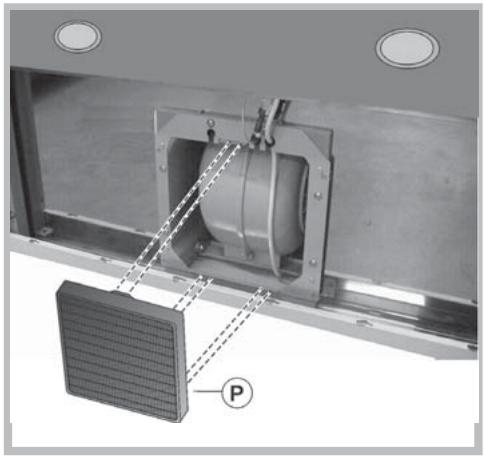

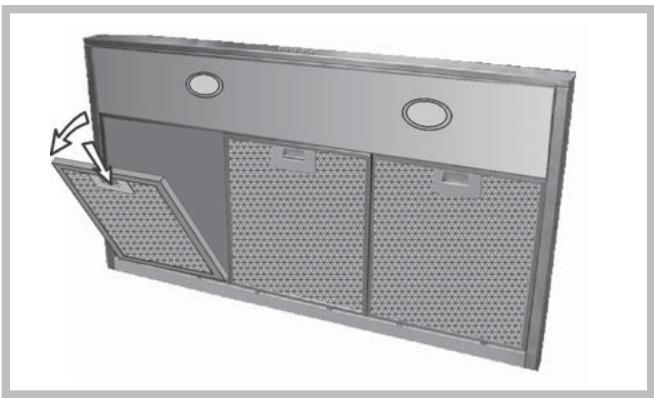

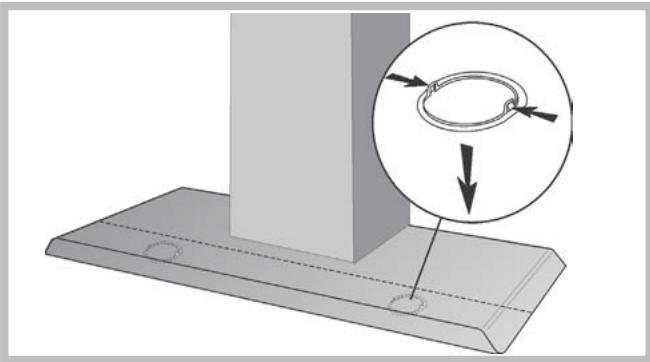

Si l’appareil est utilisé en version filtrante, il faut remplacer le filtre à charbon (P). Il faut tout d’abord enlever les filtres métalliques à graisse. Pousser le blocage vers l’intérieur et extraire le filtre à charbon des logements. Une maintenance minutieuse, garantit un bon fonctionnement et un bon rendement dans le temps. Nettoyage de la hotte L’élimination, d’éventuels dépôts de graisse sur l’appareil, doit être effectuée en fonction de l’utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d’utiliser des produits contenant des abrasifs ou des corrosifs. Pour le nettoyage extérieur des appareils peints, utiliser un chiffon mouillé avec de l’eau tiède et un détersif neutre. Pour le nettoyage extérieur des appareils en acier, en cuivre et en laiton il est conseillé d’utiliser des produits spécifiques et de suivre les instructions fournies sur le produit. Pour le nettoyage de l’intérieur de l’appareil, utiliser un chiffon (ou un pinceau) imbibé d’alcool dénaturé. Nettoyage des filtres à graisse Pour déposer les filtres à graisse, en face de la poignée, il faut pousser le blocage vers l’intérieur et tirer le filtre vers le bas. Laver les filtres avec un détersif neutre à la main ou dans le lave-vaisselle. En cas de lavage dans le lave-vaisselle, un éventuel blanchissement ne compromet d’aucune façon la fonctionnalité des filtres. Nettoyer les filtres à graisse en moyenne tous les 2 mois, en fonction de l’utilisation. Replacer un nouveau filtre à charbon du même type en inversant les opérations. Remplacer le filtre à charbon tous les 6 mois en moyenne, en fonction de l’utilisation. Remplacement des ampoules Faites très ATTENTION lorsque vous effectuez cette opération et n’oubliez surtout pas de mettre les ampoules hors tension. Après avoir extrait les filtres à graisse, enlevez le plafonnier manuellement, en procédant par l’intérieur de la hotte. Excercez une légère pression sur la partie mobile des deux arrêts, puis déboîter le plafonnier de l’extérieur. Dévissez l’ampoule et la remplacez par une autre du même genre. Remontez le plafonnier en le poussant de l’extérieur dans son logement.

Précautions et conseils

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 65 cm. Si les consignes, pour l’installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte. Cet appareil est construit de façon a appartenir à la classe d'isolation II; il ne doit donc pas être relié à la terre. Evitez d'utiliser des matériaux qui causent des flammes à proximité de l'appareil. Dans le cas de fritures, faites tout particulièrement attention au danger d’incendie que représentent les huiles et les corps gras. A cause de son inflammabilité l’huile usagée est particulièrement dangereuse. N'utilisez pas de grils électriques découverts. Cet appareil n’a pas été conçu pour être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou bien ayant une expérience et une connaissance insuffisante à moins qu’elles ne soient surveillées ou instruites sur l’utilisation de l’appareil par une personne responsable de leur sécurité. Il faut surveiller les enfants afin qu’ils ne jouent pas avec l’appareil. Attention : des parties accessibles peuvent se réchauffer lorsqu’elles sont utilisées avec des appareils de cuisson. Cette hotte de cuisine est conçue pour être installée au-dessus de cuisinières à usage domestique, dispositifs de cuisson et appareils similaires. Il est recommandé de ne pas positionner de poids au-dessus de la hotte. Evacuation de l’air Si votre appareil doit être installé en version Aspirante, il faut percer le trou et installer le conduit d’évacuation de l’air. Pour obtenir des conditions optimales, vous devez, pour ce qui concerne la version aspirante, employer un tuyau d’évacuation qui ait: une longueur suffisante, le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser 90°), soit fait d'une matière approuvée par la loi (qui peut varier selon les Etats), la partie interne le plus lisse possible. De plus, nous vous conseillons d’éviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm).

L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimen-tés par des sources d'énergies autres que l'énergie électrique (installations de chauf-fage central, radiateurs, chauffe-eau, etc.). Pour évacuer l'air qui doit être éliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit être évacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but. Prévoyez une aération de la pièce adéquate quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poêle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait créer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être évacués. Il est donc nécessaire d'équiper la pièce de prises d'air alimentant un flux d'air frais constant. Elimination La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.
