GEBRUIKSAANWIJZING L04308004 INDESIT

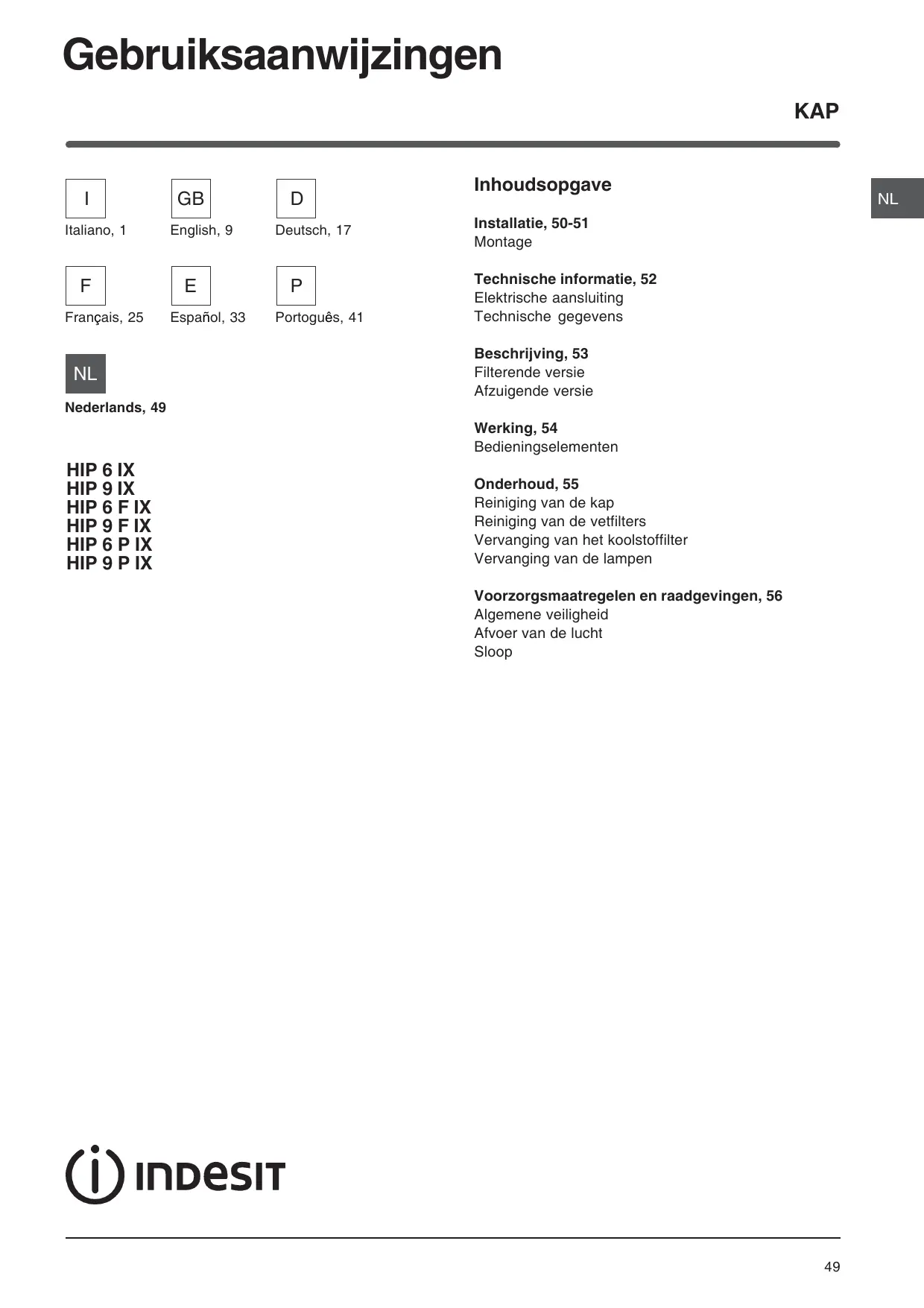

Installatie, 50-51 Montage Technische informatie, 52 Elektrische aansluiting Technische gegevens Beschrijving, 53 Filterende versie Afzuigende versie Nederlands, 49 Werking, 54 Bedieningselementen HIP 6 IX HIP 9 IX

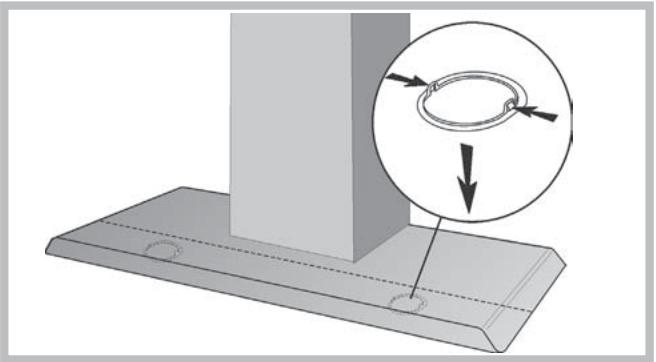

Onderhoud, 55 Reiniging van de kap Reiniging van de vetfilters Vervanging van het koolstoffilter Vervanging van de lampen Voorzorgsmaatregelen en raadgevingen, 56 Algemene veiligheid Afvoer van de lucht Sloop

Montage Bevestiging aan de muur

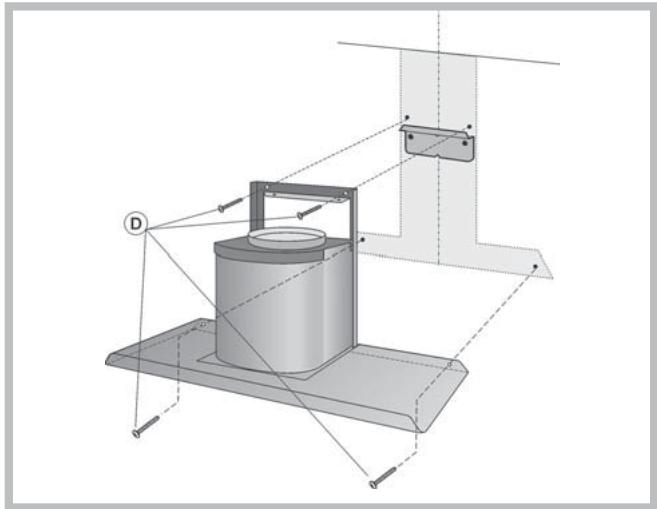

5) Bevestig na afstelling de kap definitief met nog

4 andere schroeven (D): teken op de muur de 4 te boren gaten af, haak de kap los en boor de 4 afgetekende gaten (diameter 8 mm); gebruik vervolgens de bijgeleverde pluggen en schroeven voor de definitieve bevestiging.

VOOR EEN CORRECTE WERKING, MOET

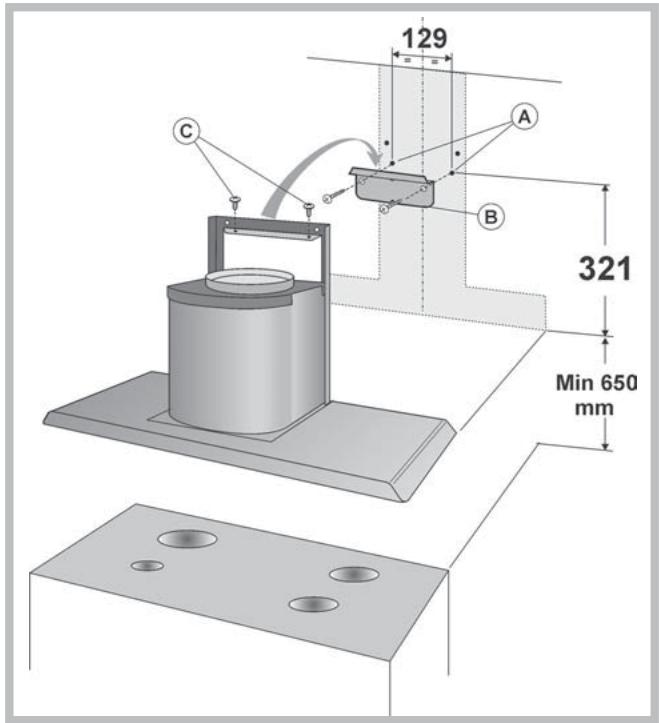

1) Teken een streep op de muur af, verticaal boven de

kookplaat. Teken op de muur de 2 te boren gaten (A) af, met inachtneming van de maten aangegeven in onderstaande afbeelding.

2) Boor de gaten (ø 8 mm) en breng de 2 pluggen in

3) Bevestig de metalen beugel (B) aan de muur met 2

schroeven, door gebruik te maken van de 2 geboorde gaten. Gebruik de 2 uitgesneden driehoekjes om de beugel exact langs de verticale as van de kap te plaatsen.

4) Haak de kap vervolgens aan de metalen beugel

vast. Stel de horizontale positie af door de kap naar rechts of links te verplaatsen, afhankelijk van de behoefte van uitlijning met de keukenkastjes. Als de kap ook qua hoogte moet worden afgesteld, gebruik hiervoor dan de speciale stelschroeven (C).

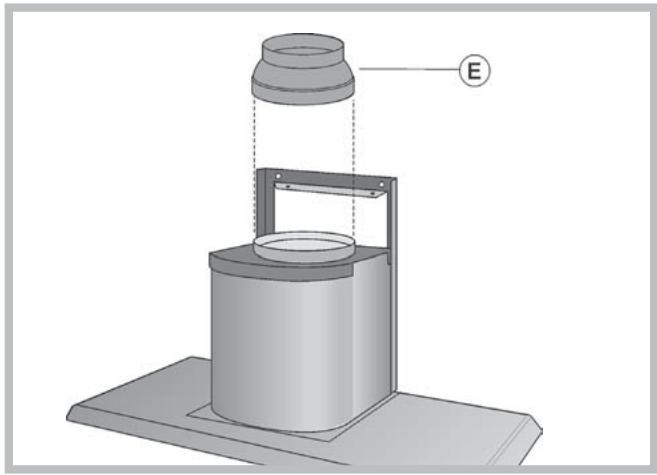

6) Monteer, voor de filterende kapversie, het

verloopstuk (E). Verwijder, alvorens met de montage te beginnen, de vetfilters om het apparaat makkelijker te kunnen hanteren (zie voor de aanwijzingen de paragraaf “Reiniging van de vetfilters” in het hoofdstuk “Onderhoud”). Bevestiging van de decoratieve buis

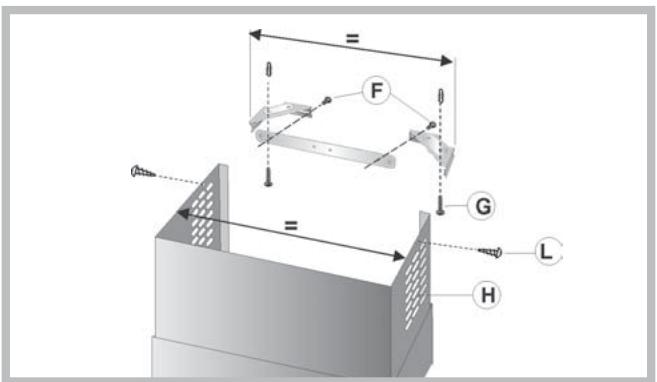

1) Zet de steunbeugel van de decoratieve buis in

elkaar en stel de breedte af met behulp van de 2 schroeven (F). Bevestig hem vervolgens met de pluggen en schroeven (G) aan het plafond, en zorg ervoor dat hij in lijn ligt met de kap.

2) De afvoerroosters van de filterende versie (H)

moeten in het bovenste gedeelte geplaatst worden. Keer, bij de afzuigende versie, de bovenste buis om zodat de luchtafvoerroosters zich onderaan bevinden.

3) Afzuigende versie:

a) Sluit de luchtafvoeropening van de kap aan op het luchtafvoergat, met behulp van een flexibele buis met een diameter van 15 cm. Zet de flexibele buis vast met klemmen (leiding en klemmen zijn niet bijgeleverd). b) Voer de elektrische aansluiting van de kap uit met behulp van de voedingskabel (zie paragraaf “Elektrische aansluiting”). c) Breng de decoratieve buis aan door hem op de kap te plaatsen; breng de bovenste buis tot het plafond en bevestig hem met de 2 schroeven (L). d) Voer de elektrische aansluiting van de kap uit met behulp van de voedingskabel (zie paragraaf “Elektrische aansluiting”). e) Laat de onderste buis zakken en leg hem op de kap. f) Controleer of het koolstoffilter (P) reeds geïnstalleerd is; als het niet geïnstalleerd is, monteer het dan door de 2 lipjes van het filter in hun zitting te brengen en het filter naar boven te draaien.

4) Filterende versie:

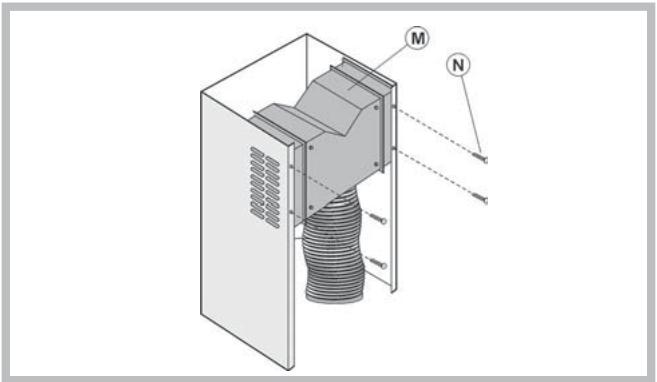

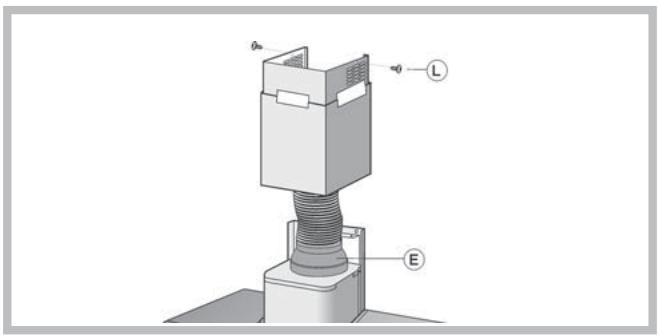

a) Bevestig de afbuigplaat (M) aan de bovenste buis met behulp van de 4 schroeven met platte kop (N); sluit op de afbuigplaat een flexibele buis met een diameter van 12,5 cm aan en zet hem vast met een klem (buis en klem zijn niet bijgeleverd). b) Neem de decoratieve buis en plaats hem op de kap; breng de bovenste buis tot het plafond en bevestig hem met de 2 schroeven (L). c) Hef de onderste buis op en houd hem in positie met plakband. Sluit de flexibele buis aan op het verloopstuk (E) met behulp van een klem (niet bijgeleverd).

Technische informatie

Elektrische aansluiting

Bereid de stroomtoevoer binnen het profiel van de decoratieve buis voor. Bij het tot stand brengen van de elektrische aansluiting moet worden gecontroleerd of de spanningswaarden overeenstemmen met de waarden die vermeld staan op het plaatje in het apparaat. Indien Uw apparaat niet voorzien is van niet splitsbaar flexibel snoer en stekker, of van een ander mechanisme dat de eenpoligheid uitschakeling verzekert van de netspanning, met een openingswijdte tussen de kontakten van tenminste 3mm., dan moet het apparaat dus worden voorzien van een soortgelijk netspanningscheidings mechanisme bij vaste installatie van het apparaat. Als uw apparaat is voorzien van een snoer en stekker, dient het apparaat zo te worden geplaatst dat u bij de stekker kunt komen.

Afmetingen breedte 59.8 cm hoogte 68/119 cm diepte 49 cm Ø van de afvoerbuis 15 cm breedte 89.8 cm hoogte 68/119 cm diepte 49 cm Ø van de afvoerbuis 15 cm Brutogewicht

Afmetingen breedte 59.8 cm hoogte 68/119 cm diepte 49 cm Ø van de afvoerbuis 15 cm breedte 89.8 cm hoogte 68/119 cm diepte 49 cm Ø van de afvoerbuis 15 cm Brutogewicht

Beschrijving De kap is beschikbaar als afzuigende of als filterende versie. Beslis van te voren welke type installatie u verkiest. Voor een grotere doeltreffendheid, is het raadzaam de afzuigende versie te installeren (indien mogelijk). Filterende versie Afzuigende versie

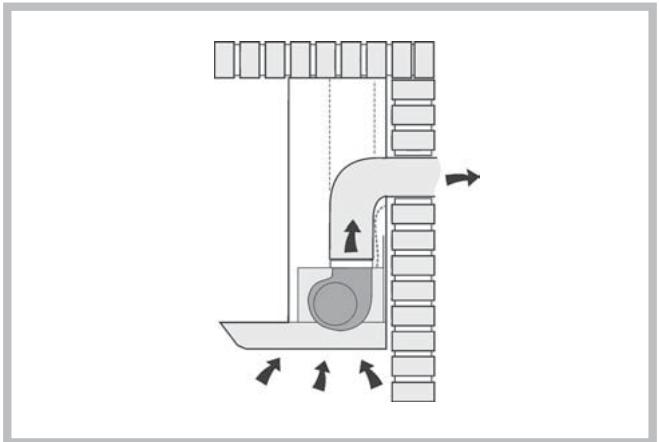

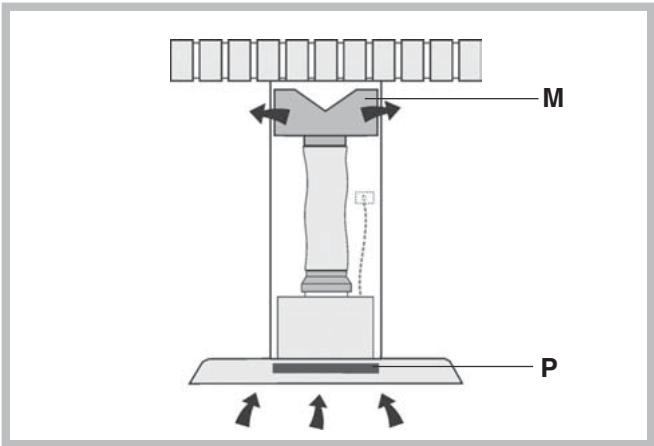

De kap zuigt de lucht in de keuken af die verzadigd is met damp/rook en geuren, voert deze lucht via de vetfilters, en voert de lucht vervolgens naar buiten af via een afvoerkanaal. Bij deze versie is het gebruik van een koolstoffilter niet nodig. De kap zuigt de lucht in de keuken af die verzadigd is met damp/rook en geuren, en zuivert deze lucht via de vetfilters en het koolstoffilter, om deze vervolgens weer gezuiverd in de ruimte te voeren. Voor deze versie is een luchtafbuigplaat (M) en een koolstoffilter (P) nodig. Om een constante doeltreffende werking te garanderen, moet het koolstoffilter regelmatig vervangen worden. Als de kap niet van een koolstoffilter is voorzien, moet de klant dit filter aan de verkoper vragen.

A - Toets verlichting Aan/uit verlichting D - Toets derde snelheid Start de motor op de 3de snelheid B - Toets ON/OFF motor Aan/uit motor. De motor start op de eerste snelheid E = Controlelampje werking motor. C - Toets tweede snelheid Start de motor op de 2de snelheid

Schakel altijd de spanning over het apparaat uit alvorens met een schoonmaak- of onderhoudsbeurt te beginnen. Ter vermijding van mogelijk brandgevaar, houdt men zich aan de voorschriften voor het schoonmaken van de anti-vetfilters en de verwijdering van eventuele vet-aanslag op het apparaat. Vervanging van het koolstoffilter

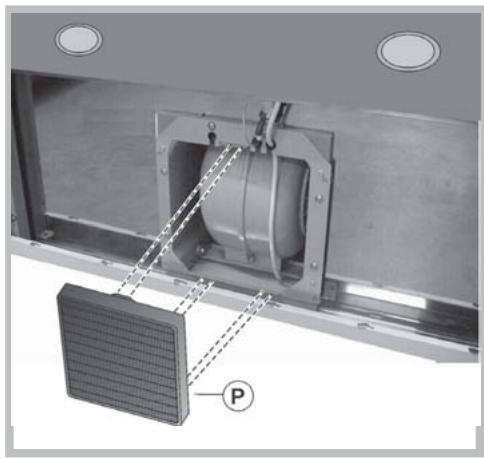

Als de filterende versie van het apparaat wordt gebruikt, moet het koolstoffilter (P) regelmatig vervangen worden. Verwijder eerst de metalen vetfilters. Duw de vergrendeling naar binnen en verwijder het koolstoffilter uit zijn zitting. Zorgvuldig onderhoud garandeert een goede werking en een goed rendement gedurende de levensduur van het apparaat. Reiniging van de kap Eventuele vetafzettingen dienen regelmatig, naar gelang het gebruik (minstens eenmaal per 2 maanden) van het apparaat te worden verwijderd. Gebruik geen schurende of corrosieve middelen. Voor reiniging aan de buitenkant van gelakte apparaten dient een doek te worden gebruikt die vochtig gemaakt is in lauw water en een neutraal reinigingsmiddel; voor reiniging aan de buitenkant van apparaten van staal, koper of messing wordt het gebruik van specifieke producten aangeraden, volgens de instructies op het product zelf; voor de reiniging van de binnenkant van het apparaat moet een doek (of kwast) worden gebruikt die is ondergedompeld in gedenatureerde ethylalcohol. Reiniging van de vetfilters Druk, om de vetfilters te verwijderen, de vergrendeling ter hoogte van de handgreep naar binnen en trek het filter omlaag. De filters met een neutraal reinigingsmiddel afwassen, met de hand of in de vaatwasmachine. In het geval dat men de vaatwasmachine gebruikt en de filters afbleken, zal dit in geen enkel geval hun goede werking in gevaar brengen. Monteer een nieuwe koolstoffilter in omgekeerde volgorde van verwijdering. Vervang het koolstoffilter gemiddeld elke 6 maanden, afhankelijk van de gebruiksfrequentie. Vervanging van de lampen Bij deze ingreep moet men met bijzondere VOORZICHT te werk gaan. Bovendien moet het aparaat van de spanning gescheiden worden. Nadat de vetfilters zijn verwijderd, de deksel binnen de kap met de hand verwijderen. Het mobiele gedeelte van de 2 stoppen met lichte druk uit het raam drukken. De gloeilamp eruit draaien en door een lamp van hetzelfde type vervangen. De deksel door lichte druk weer op zijn gelone positive terug brengen. Reinig de vetfilters gemiddeld elke 2 maanden, afhankelijk van de gebruiksfrequentie.

Voorzorgsmaatregelen en raadgevingen

De afstand tussen het draagvlak van de pannen op de kookplaat en de onderkant van de wasemkap moet minstens 65 cm zijn. Als de instructies voor de installatie van de kookplaat een grotere afstand specificeren, moet deze in aanmerking genomen worden. Dit apparaat vertoont opbouwende technische omzichtigheden zodat het gerekend kan worden in de isolatie-klas ll en dus daarom niet geaard gehoeft te worden. Vermijd het gebruik van materiaal dat steekvlammen kan veroorzaken in de nabijheid van het apparaat. Bij het frituren moet men vooral letten op het brandgevaar dat bestaat bij het gebruik van olie en vetten. Met name reeds gebruikte olie is gevaarlijk vanwege hun ontvlambaarheid. Gebruik geen open elektrische gril. Dit apparaat mag niet gebruikt worden door personen (kinderen inbegrepen) met beperkte lichamelijke, zintuiglijke of geestelijke capaciteiten, of personen die niet voldoende ervaring of kennis hebben, tenzij ze onder toezicht zijn of opgeleid werden over het gebruik van de apparatuur door een persoon die verantwoordelijk is voor hun veiligheid. De kinderen moeten onder toezicht zijn, om er zeker van te zijn dat ze niet gaan spelen met de apparatuur. Opgelet: bereikbare onderdelen kunnen warm worden wanneer ze gebruikt worden met kookapparatuur. Deze afzuigkap is bestemd voor installatie boven keukens voor huishoudelijk gebruik, kookuitrustingen en apparaten voor gelijkaardige keukens. Het is aanbevolen geen gewichten op de kap te plaatsen. Afvoer van de lucht Als uw apparaat als afzuigende versie geïnstalleerd moet worden, zorg er dan voor dat het luchtafvoergaten kanaal gerealiseerd worden. Om optimale prestaties te verkrijgen, in de afzuig-versie, wordt een buis voor de lucht-afvoer gebruikt met de volgende kenmerken: zo kort mogelijk van lengte, zo min mogelijk bochten (de maximale hoek van de bocht: 90°), materiaal volgens de toegestaande voorschriften (afhankelijk van de staat). Vervolgens wordt aanbevolen grote verschillen in doorsnede van verschillende buis delen te vermijden

04308004/2N (aanbevolen doorsnede: 150 mm). ! De luchtafvoer van dit apparaat niet aansluiten op een buis (pijp) die reeds gebruikt wordt voor de luchtafvoer van niet elektrische apparatuur (centrale verwarmingsinstallaties, radiatoren, geiser, enz.). ! Voor de lozing van de af te voeren lucht de voorschriften van de bevoegde autoriteit in acht nemen. Verder moet de af te voeren lucht niet via een holte in de muur verwijderd worden, tenminste wanneer deze holte niet voor dit doel bestemd is. ! Voorzie de ruimte van een goede ventilatie indien de kap gelijktijdig wordt gebruikt met andere, niet elektrische apparaten (gas-, olie, kolenkachels, enz.). De afzuigkap kan nl. een onderdruk in de ruimte creëren. De onderdruk in de ruimte mag niet groter worden dan 0,04 mbar., om te voorkomen dat de afvoergassen van de warmtebron worden aangezogen. De ruimte moet daarom voorzien zijn van een rechtstreekse luchttoevoer, die voor een konstante verse luchtaanvoer zorgt. Sloop De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.
