MANUAL DE USUARIO L04308004 INDESIT

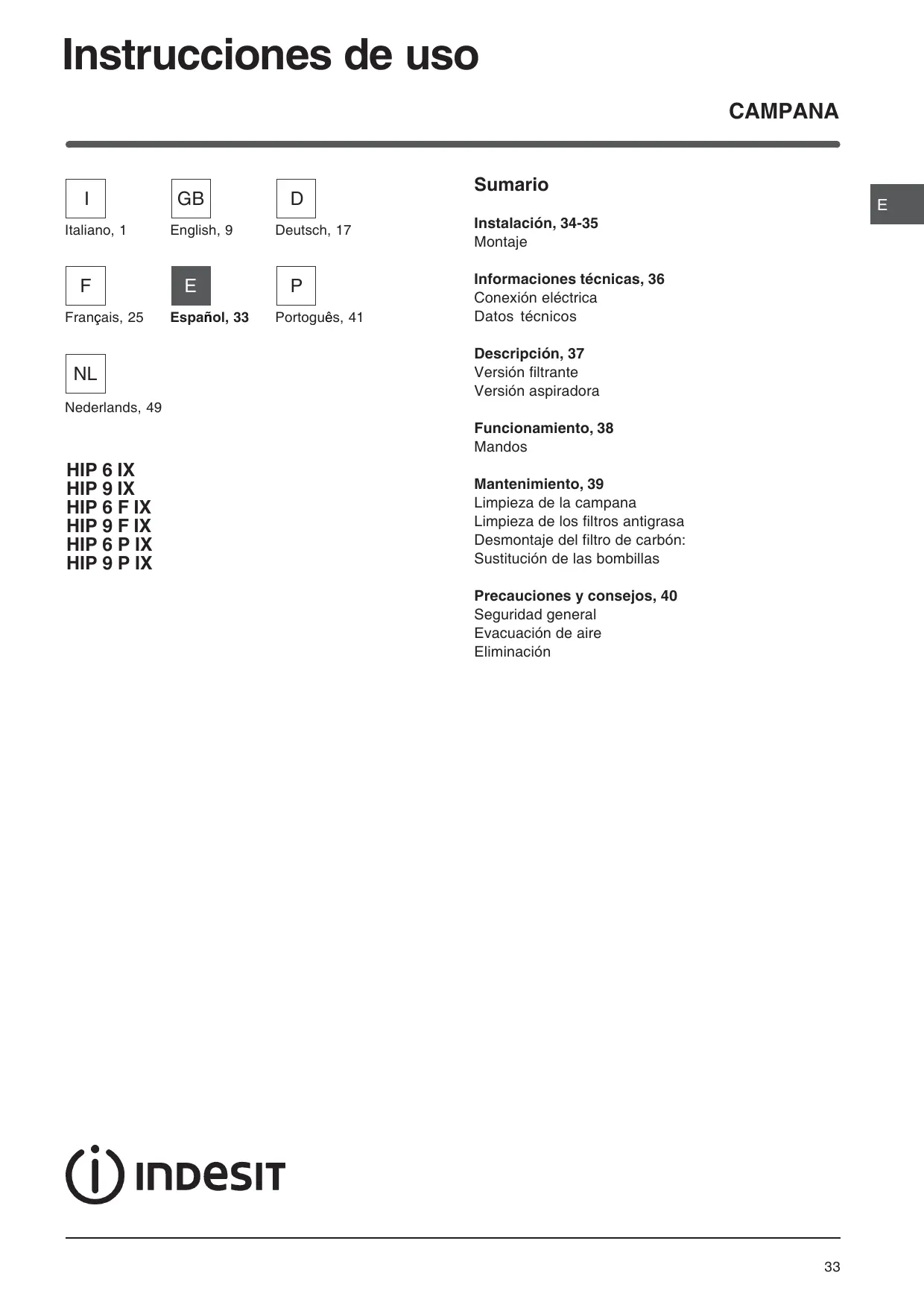

Instrucciones de uso CAMPANA

Portoguês, 41 Sumario Instalación, 34-35 Montaje Informaciones técnicas, 36 Conexión eléctrica Datos técnicos Descripción, 37 Versión filtrante Versión aspiradora Nederlands, 49 Funcionamiento, 38 Mandos Mantenimiento, 39 Limpieza de la campana Limpieza de los filtros antigrasa Desmontaje del filtro de carbón: Sustitución de las bombillas Precauciones y consejos, 40 Seguridad general Evacuación de aire Eliminación

Montaje Antes de proceder con las operaciones de montaje, para facilitar el manejo del aparato se recomienda quitar los filtros antigrasa (para las instrucciones, véase el párrafo “Limpieza de los filtros antigrasa” en el capítulo “Mantenimiento”). Fijación en la pared

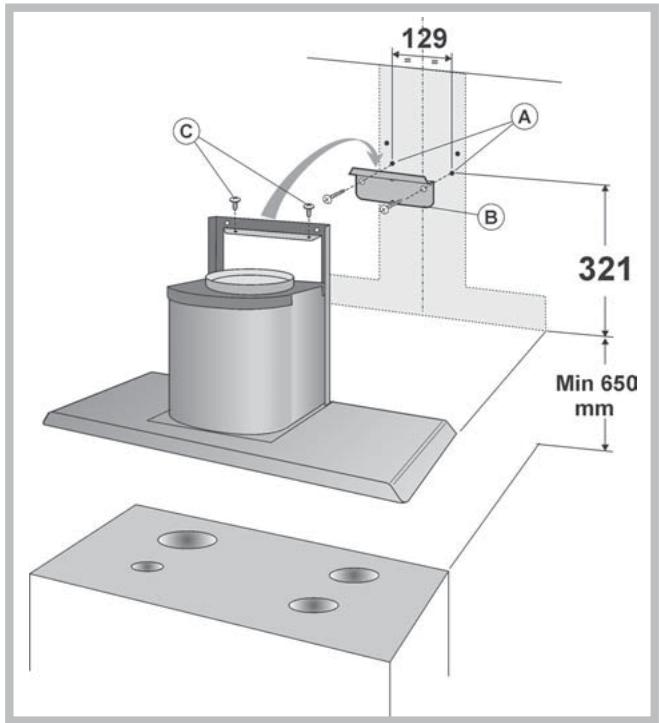

1) Trace una línea en la pared, en la vertical de la

placa de cocción. Marque en la pared los 2 agujeros a realizar (A) respetando las medidas indicadas en la figura de abajo.

2) Efectúe los agujeros(ø 8 mm) y aplique 2 tacos

3) Fije el estribo metálico (B) a la pared con 2 tornillos,

utilizando los 2 agujeros realizados. Utilice los 2 triangulitos cortados en el estribo para colocarlo exactamente a lo largo del eje vertical de la campana.

4) Luego, enganche la campana al estribo metálico.

Regule la posición horizontal moviendo la campana hacia la derecha o la izquierda, según las necesidades de alineación con los muebles de pared. Si también necesita regular la altura de la campana, actúe sobre los tornillos (C) de regulación correspondientes.

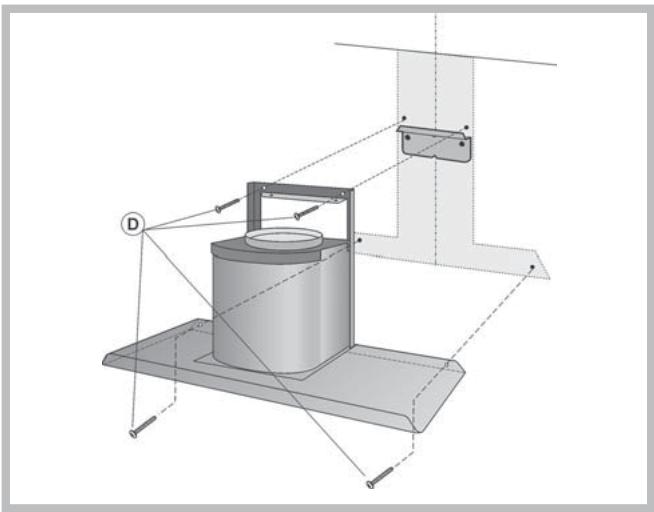

5) Al terminar la regulación, fije la campana

definitivamente con otros 4 tornillos (D): marque en la pared los 4 agujeros a realizar, desenganche la campana y efectúe los agujeros marcados (diámetro 8mm); luego, utilice los tacos y los tornillos suministrados para la fijación definitiva.

PARA QUE EL FUNCIONAMIENTO SEA

CORRECTO, ¡ES NECESARIO FIJAR

LA CAMPANA UTILIZANDO TODOS

LOS TORNILLOS (D) PREVISTOS (CUATRO)!

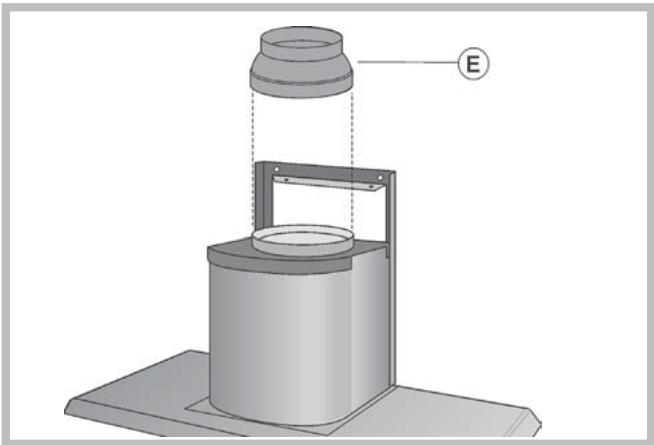

6) Para las campanas en versión filtrante, monte la

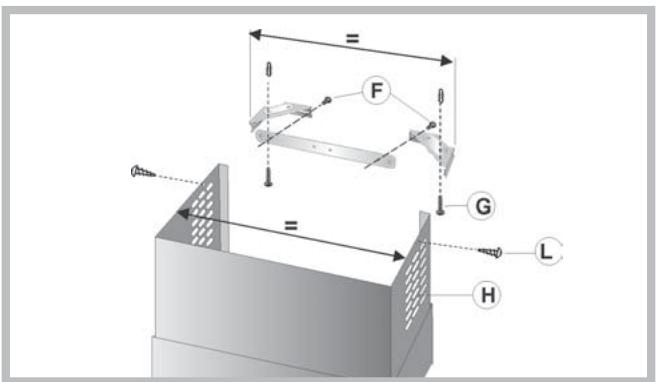

reducción (E). Fijación del tubo decorativo

1) Ensamble el estribo de soporte del tubo decorativo

y regule su ancho mediante los 2 tornillos (F). Posteriormente, utilice los tacos y los tornillos (G) para fijarlo al techo, de manera que quede en eje con su campana.

2) Para la versión filtrante, las rejillas de evacuación

de aire (H) deben colocarse en la parte alta. Para la versión aspiradora, invierta el tubo superior para que las rejillas de evacuación de aire queden en la parte baja.

3) versión aspiradora:

a) Conecte la boca de salida de aire de la campana al agujero de evacuación de aire mediante un tubo flexible con diámetro de15 cm. Bloquee el tubo flexible con abrazaderas (el tubo y las abrazaderas no están incluidos). b) Efectúe la conexión eléctrica de la campana mediante el cable de alimentación (hágase referencia al párrafo “Conexión eléctrica”). c) Introduzca el tubo decorativo apoyándolo en la campana; levante el tubo superior hasta el techo y fíjelo con los 2 tornillos (L). d) Efectúe la conexión eléctrica de la campana mediante el cable de alimentación (hágase referencia al párrafo “Conexión eléctrica”). e) Vuelva a bajar el tubo inferior apoyándolo en la campana. f) Compruebe que el filtro de carbón (P) ya esté instalado; si no lo está, proceda al montaje introduciendo las 2 lengüetas del filtro en el alojamiento correspondiente y girando el mismo hacia arriba.

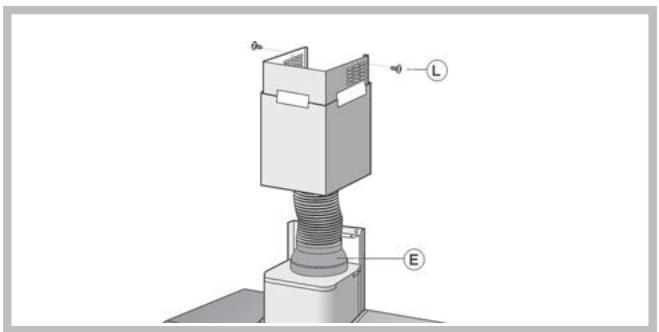

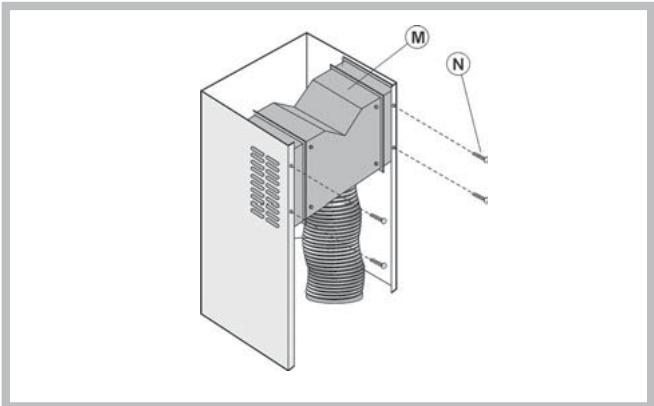

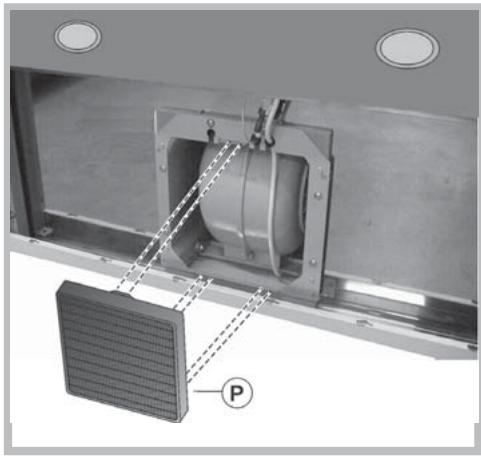

4) Versión filtrante:

a) Fije el deflector (M) al tubo superior mediante los 4 tornillos de cabeza plana (N); conecte un tubo flexible con diámetro de 12,5 cm, bloqueándolo con una abrazadera (el tubo y la abrazadera no están incluidos). b) Tome el tubo decorativo y apóyelo en la campana; levante el tubo superior hasta el techo y fíjelo mediante los 2 tornillos (L). c) Levante el tubo inferior, manteniéndolo quieto con cinta adhesiva, y conecte el tubo flexible a la reducción (E) con una abrazadera (no incluida).

Informaciones técnicas

Prepare la alimentación eléctrica dentro del espacio ocupado por el tubo decorativo. En la operación de conexión eléctrica verificar que los valores de tensión correspondan con los indicados en la placa colocada en el interior del aparato. Si vuestro aparato no está provisto de cable flexible no separable y de enchufe u otro dispositivo, que asegure la desconección omnipolar de la instalación eléctrica con una distancia de apertura de los contactos de al menos 3mm., dicho dispositivo de desconección deberá preveerse en la instalación fija. Si su aparato está provisto de cable de alimentación y enchufe, deberá ser dispuesto de manera que el enchufe quede accesible.

Datos técnicos Modelo ancho 59.8 cm altura 68/119 cm profundidad 49 cm Ø del tubo de evacuación 15cm ancho 89.8 cm altura 68/119 cm profundidad 49 cm Ø del tubo de evacuación 15cm Peso bruto

16.8 Kg

17.9 Kg

Absorción Filtros antigrasa Superficie de aspiración 1487 cm2 2287 cm2 Modelo

HIP6 P IX

HIP9 P IX

Dimensiones ancho 59.8 cm altura 68/119 cm profundidad 49 cm Ø del tubo de evacuación 15cm ancho 89.8 cm altura 68/119 cm profundidad 49 cm Ø del tubo de evacuación 15cm Peso bruto

17.8 Kg

18.9 Kg

Absorción Filtros antigrasa Superficie de aspiración 1487 cm2 2287 cm2

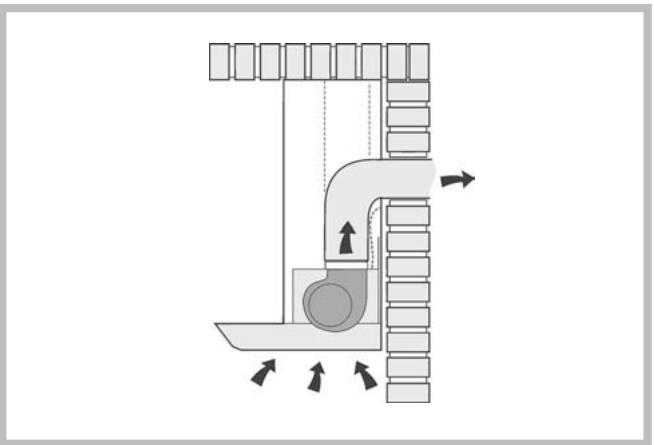

Descripción La campana puede ser de versión filtrante o versión aspiradora. Decida al principio el tipo de instalación (aspiradora o filtrante). Para mejorar las prestaciones, aconsejamos instalar la campana en la versión aspiradora (si es posible). Versión filtrante Versión aspiradora

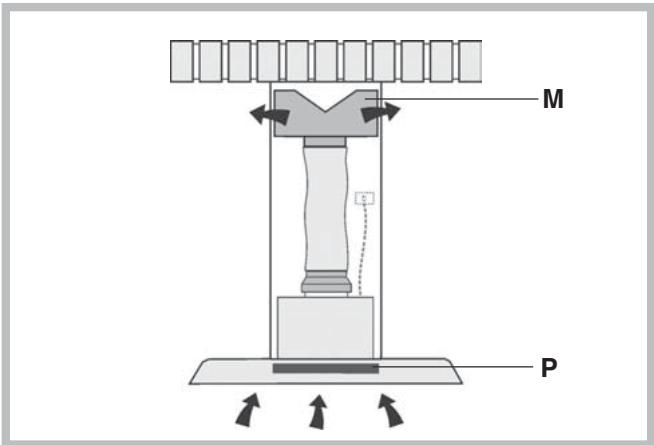

La campana aspira el aire de la cocina, impregnado de humos y olores, haciéndolo pasar a través de los filtros antigrasa, y luego lo expulsa mediante un conducto de evacuación. En esta versión no es necesario utilizar el filtro de carbón. La campana aspira el aire de la cocina, impregnado de humos y olores, depurándolo a través de los filtros antigrasa y el filtro de carbón, para volver a introducirlo ya limpio en la habitación. Para esta versión es necesario un deflector de aire (M) y un filtro de carbón (P). Es necesario sustituir periódicamente el filtro de carbón para asegurar una eficacia constante. Si la campana no tiene filtro de carbón, solicítelo al revendedor.

A - Tecla de iluminación Enciende/Apaga las luces. D - Tecla de tercera velocidad Acciona el motor a la 3ª velocidad B - Tecla ON/OFF motor Activa / Desactiva el motor. El motor se activa a la primera velocidad. E - Testigo de funcionamiento del motor. C - Tecla de segunda velocidad Acciona el motor a la 2ª velocidad

Antes de proceder a cualquier operación de limpieza o de mantenimiento es necesario desconectar el aparato. Para evitar un posible riesgo de incendio, atenerse a las instrucciones indicadas respecto a la limpieza de los filtros antigrasa y a la eliminación de eventuales depósitos de grasa sobre el aparato. Desmontaje del filtro de carbón:

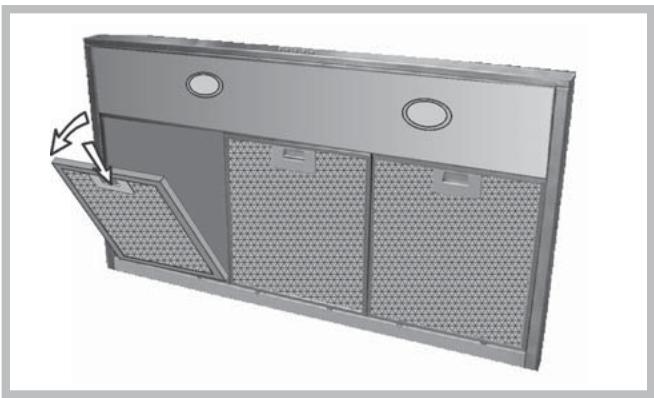

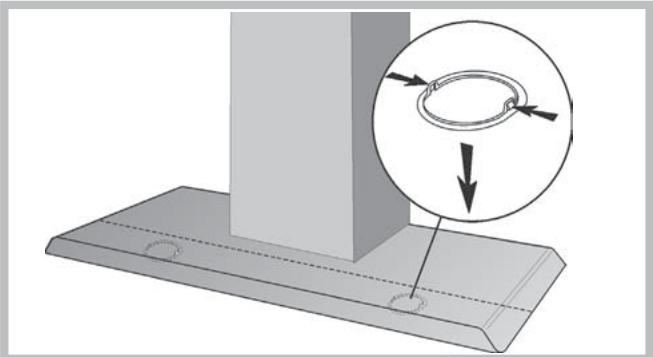

Si el aparato se utiliza en versión filtrante, es necesario sustituir el filtro de carbón (P). En primer lugar quite los filtros metálicos antigrasa. Empuje el retén hacia adentro y quite el filtro de carbón de su alojamiento. Un mantenimiento cuidadoso garantiza un buen funcionamiento y un rendimiento duradero. Limpieza de la campana La eliminación de los eventuales depósitos de grasa en el aparato debe ser efectuada periódicamente en base a la frecuencia de uso (al menos cada 2 meses). Evitar el empleo de productos abrasivos o corrosivos. Para la limpieza externa de los aparatos pintados, servirse de un paño humedecido con agua tibia y detergente neutro; para la de los aparatos de acero, cobre o latón se aconseja el uso de productos específicos, siguiendo las instrucciones indicadas en los mismos. Para la limpieza interna del aparato, usar un paño o pincel embebido en alcohol etílico de quemar. Limpieza de los filtros antigrasa Para quitar los filtros antigrasa, en correspondencia con la manilla, empuje el retén hacia adentro y tire del filtro hacia abajo. Coloque un filtro de carbón nuevo del mismo tipo invirtiendo las operaciones. Sustituya el filtro de carbón aproximadamente cada 6 meses, dependiendo del uso. Sustitución de las bombillas Prestar especial ATENCIÓN durante la ejecución de esta operación, recuerde además que es necesario quitar la tensión al aparato. Luego de haber quitado los filtros antigrasa, extraiga manualmente el aplique para techo desde el interior de la campana. Ejerza una leve presión sobre la parte móvil de los 2 retenes y desengánchela luego desde el exterior. Lave los filtros con detergente neutro a mano o en lavavajillas. En el caso de lavado en lavavajillas, la decoloración eventual del filtro no compromete de ningún modo la funcionalidad del mismo. Limpie los filtros antigrasa aproximadamente cada 2 meses, dependiendo del uso. Desenrosque la lámpara y sustitúyala con una lámpara del mismo tipo. Vuelva a montar el aplique para techo, empujando el lado exterior del mismo hasta que se encastre en su asiento.

Precauciones y consejos

La distancia mínima entre la superficie de soporte de las ollas sobre la placa de cocción y la parte inferior de la campana debe ser de 65 cm. Si las instrucciones de instalación de la placa de cocción indican una distancia mayor, la misma deberá ser tenida en consideración. Este aparato presenta características de construcción tales que lo incluyen en la classe de aislamiento II y por lo tanto no debe tener la descarga a tierra. Evitar el uso de materiales o sustancias inflamables cerca del aparato. En el caso de freír tener suma atención al peligro de incendio que constituyen el aceite y las grasas. Particularmente peligroso por su inflamabilidad es el aceite ya usado. No usar parrillas eléctricas descubiertas. Las personas con capacidades físicas, sensoriales o mentales reducidas (incluso niños), o bien con poca experiencia o conocimiento, no deben utilizar este equipo a menos que estén supervisadas e instruidas por una persona responsable de su seguridad. Los niños deben ser supervisados para evitar que jueguen con el equipo. Atención: Hay partes accesibles que pueden calentarse al utilizarse con equipos de cocción. Esta campana está destinada a la instalación en cocinas para uso doméstico, dispositivos de cocción y equipos de cocina similares. Se aconseja no posicionar pesos sobre la campana. Evacuación de aire Si su aparato se debe instalar en la versión Aspiradora, predisponga el agujero y el conducto de evacuación de aire. Para obtener resultados óptimos en las versiones aspirantes, es importante utilizar un tubo de evacuación que tenga: una longitud mínima indispendable; el menor número posible de curvas (ángulo máximo de la curva 90°);material aprobado según la normativa en vigor (depende del estado); parte interior lo más liso posible. Además, se aconseja evitar cambios drásticos de la sección del tubo (diámetro aconsejado: 150 mm). ! El aire viciado no debe ser absorbido por un tubo o conducto que sirva al mismo tiempo para la absorción del humo descargado por otros aparatos que no funcionan con energía eléctrica (instalaciones de calefacción central, radiadores,

calentadores, etc...). La descarga del aire viciado debe hacerse según las prescripciones de las autoridades competentes. Además el aire de descarga no tiene que ser eliminado a través de una cavidad de la par ed a menos que dicha cavidad esté destinada a tal fin. Proveer una adecuada aireación del local si la campana se usa simultáneamente con otros aparatos que no funcionan con energía eléctrica (estufas a gas, carbón, queroseno, etc...). En tal caso la campana extractora, al evacuar el aire, podría crear una presión negativa en la habitación. La presión negativa del local no debe superar los 0,04 mbar, para evitar la reabsorción de los gases de la fuente de calor. Por lo tanto es necesario proveer el local de tomas de aire que aseguren un flujo constante de aire puro. Eliminación En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.
