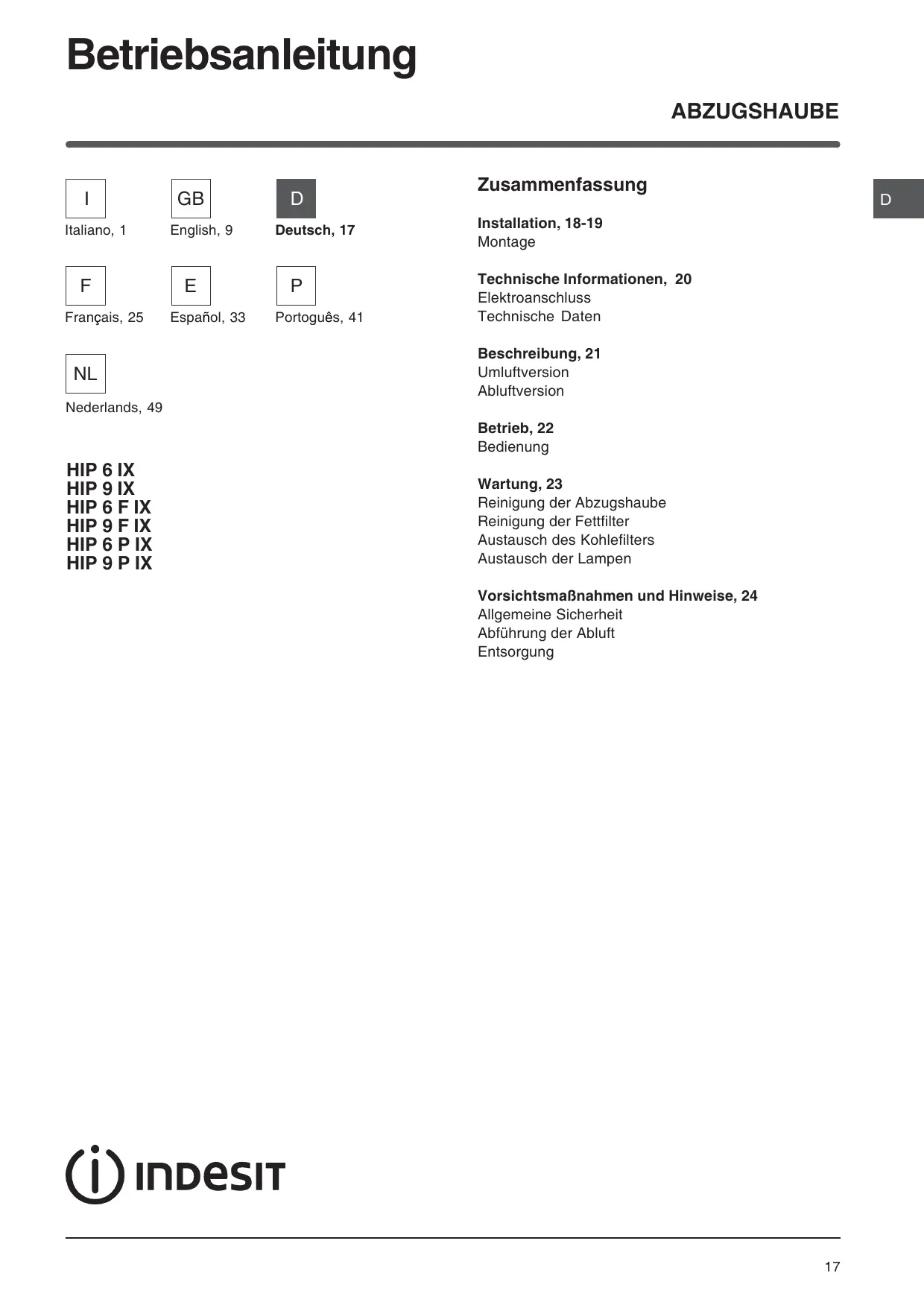

BEDIENUNGSANLEITUNG L04308004 INDESIT

Installation, 18-19 Montage Technische Informationen, 20 Elektroanschluss Technische Daten Beschreibung, 21 Umluftversion Abluftversion Nederlands, 49 Betrieb, 22 Bedienung HIP 6 IX HIP 9 IX

Wartung, 23 Reinigung der Abzugshaube Reinigung der Fettfilter Austausch des Kohlefilters Austausch der Lampen Vorsichtsmaßnahmen und Hinweise, 24 Allgemeine Sicherheit Abführung der Abluft Entsorgung

Montage Vor Beginn der Montagearbeiten sind zur besseren Handhabung des Geräts die Fettfilter herauszunehmen (Hinweise zur Demontage siehe “Reinigung der Fettfilter” im Kapitel “Wartung”). Wandmontage

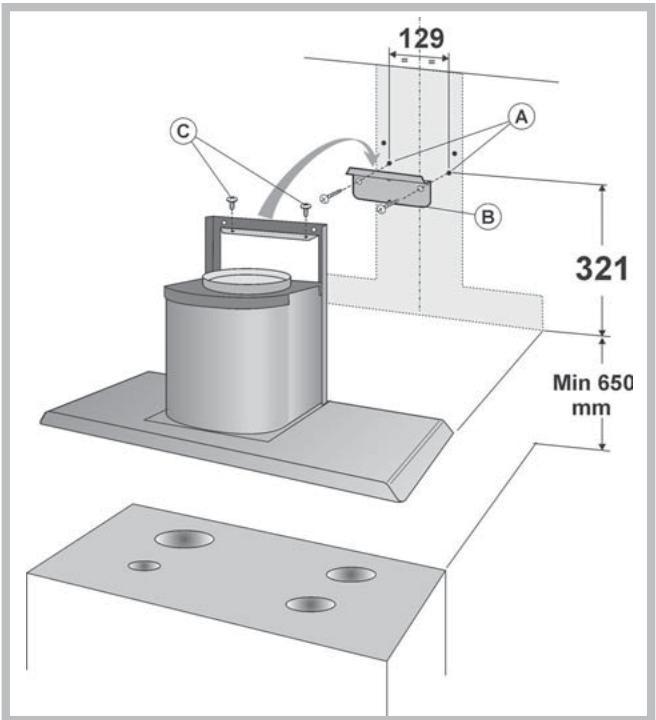

1) An der Wand eine vertikale Linie bezogen auf

die Kochfläche markieren. An der Wand die 2 zu bohrenden Löcher (A) unter Einhaltung der in der nachstehenden Abbildung angegebenen Abmessungen markieren.

2) Löcher bohren (ø 8 mm) und die 2 (im Lieferumfang

enthaltenen) Dübel einsetzen.

3) Metallbügel (B) mit 2 Schrauben in den beiden

zuvor gebohrten Löchern befestigen. Die 2 auf dem Bügel ausgesparten Dreiecke zur korrekten Positionierung entlang der Längsachse der Haube verwenden.

4) Dann die Haube am Metallbügel einhängen.

Horizontale Position durch Verschieben der Haube nach rechts oder links regulieren, Um die Haube auf die übrigen Hängeschränke auszurichten. Falls außerdem auch eine Höheneinstellung der Haube erforderlich ist, sind die entsprechenden Einstellschrauben (C) zu betätigen.

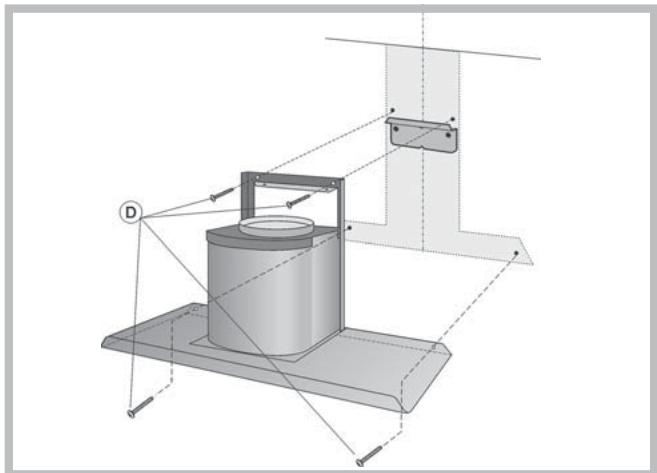

5) Nach erfolgter Ausrichtung ist die Haube

endgültig mit den übrigen 4 Schrauben (D) zu befestigen: hierzu an der Wand die 4 zu bohrenden Löcher markieren, Haube aushängen und die Löcher bohren (Durchmesser 8mm), wobei die beiden mitgelieferten Dübel und Schrauben für die endgültige Befestigung zu verwenden sind.

UM EINEN EINWANDFREIEN BETRIEB ZU

GEWÄHRLEISTEN, MUSS DIE ABZUGSHAUBE

MIT ALLEN VIER SCHRAUBEN (D) BEFESTIGT

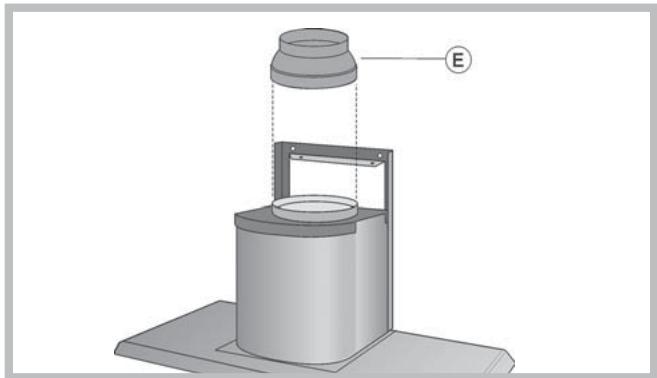

6) Bei Hauben mit Umluftversion ist das

Reduzierstück (E) zu verwenden. Befestigung des Zierrohres

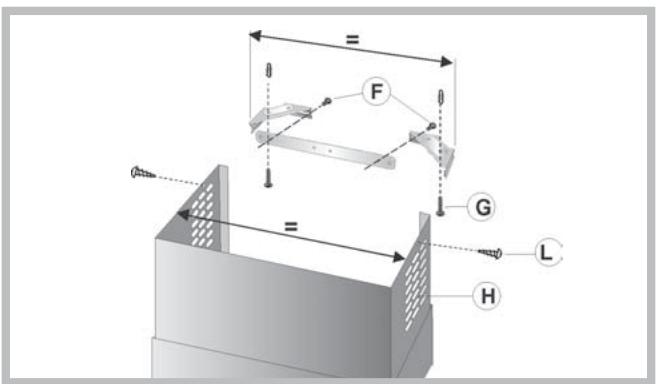

1) Halterungsbügel des Zierrohres zusammenbauen

und Breite mittels der 2 Schrauben (F) regulieren. Anschließend mit Dübeln und Schrauben (G) an der Decke befestigen, wobei darauf zu achten ist, dass der Bügel achsgerecht auf die Haube ausgerichtet ist.

2) Bei der Umluftversion müssen die Gitter zur

Abführung der Luft (H) im oberen Bereich angebracht werden. Bei der Abluftversion ist der Oberkamin umzudrehen, damit die Luftabführgitter sich im unteren Teil befinden.

enthalten) an das Reduzierstück (E) anschließen.

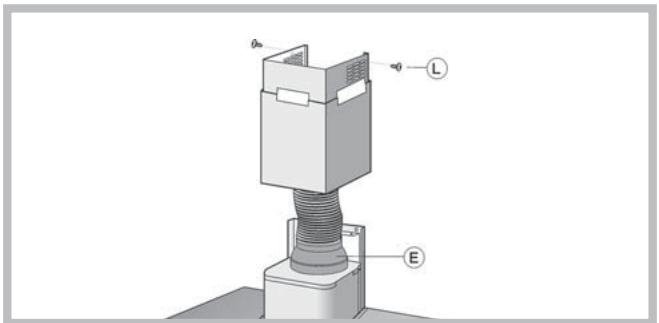

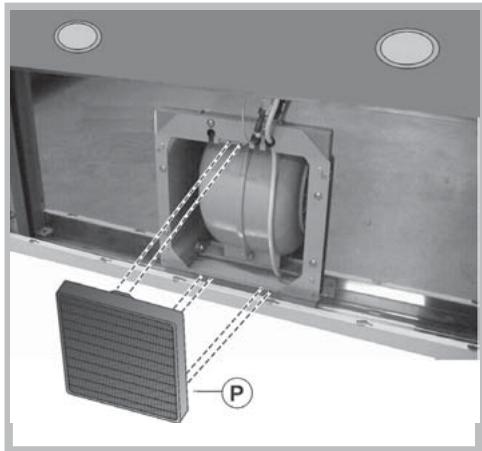

a) Die Luftauslassöffnung der Haube mit Hilfe eines Schlauches von 15 cm Durchmesser an das Loch zur Abführung der Luft anschließen. Schlauch mittels Schlauchschellen befestigen (Schlauch und Schlauchschellen sind nicht im Lieferumfang enthalten). b) Den Stromanschluss der Haube mit Hilfe des Netzkabels (siehe Abschnitt “Elektroanschluss”) vornehmen. c) Zum Einsetzen des Zierrohres ist diesesauf die Haube zu legen; anschließend Oberkamin bis zur Decke anheben und mit den 2 Schrauben (L) befestigen. d) Elektroanschluss der Haube mit Hilfe des Netzkabels vornehmen (siehe Abschnitt “Elektroanschluss”). e) Unterkamin wieder absenken und auf die Haube auflegen. f) Kontrollieren, ob Kohlefilter (P) bereits installiert ist; gegebenenfalls Kohlefilter einsetzen, indem die beiden Laschen des Filters in die dafür vorgesehene Öffnung eingeschoben werden und der Filter nach oben gedreht wird.

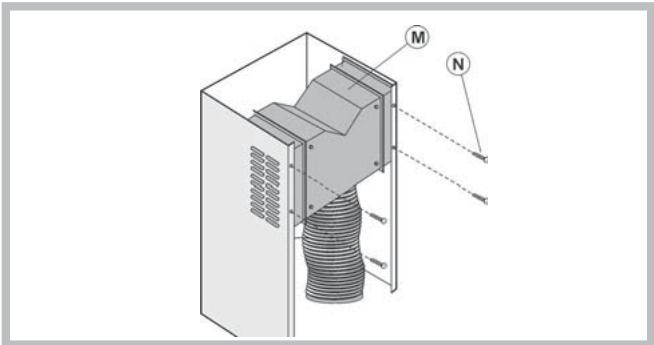

a) Umluftweiche (M) am Oberkamin mit den 4 Flachkopfschrauben (N) befestigen; ein flexibles Rohr mit der Umluftweiche (Durchmesser 12,5 cm) verbinden und mit einer Schlauchschelle und befestigen (Rohr und Schelle sind nicht im Lieferumfang enthalten). b) Zierrohr auf die Haube auflegen; Oberkamin bis zur Decke anheben und mittels 2 Schrauben (L) befestigen. c) Unterkamin anheben und mittels Klebeband in Position halten; Schlauch mittels Schlauchschelle (nicht im Lieferumfang

Technische Informationen

Der Netzanschluss muss innerhalb des Umrisses des Zierrohres vorgenommen werden. Beim elektrischen Anschluss muss überprüft werden, ob die Spannungswerte des Stromnetzes mit den Werten auf dem im Innern des Gerätes angebrachten Typenschilds übereinstimmen. Falls Ihr Gerät nicht mit einem fest angeschlossenem Kabel mit Stecker oder einer sonstigen Vorrichtung, die eine allpolige Unterbrechung mit einer Kontaktöffnung von mindestens 3 mm versehen ist, so müssen die entsprechenden Trennvorrichtungen bei der festen Installation vorgesehen werden. Das Gerät so aufstellen, dass der Stecker zugänglich ist, falls Ihr Gerät mit einem Netzkabel mit Stecker ausgestattet ist.

Technische Daten Modell

Abmessungen Breite 59.8 cm Höhe 68/119 cm Tiefe 49 cm Ø des Abluftrohres 15 cm Breite 89.8 cm Höhe 68/119 cm Tiefe 49 cm Ø des Abluftrohres 15 cm Bruttogewicht

Stromaufnahme Insgesamt 215 W Motor 1x135 W Lampen 2x40 W Insgesamt 215 W Motor 1x135 W Lampen 2x40 W Durchsatzleistung 430 m3/h 430 m3/h Fettfilter Ansaugfläche 1487 cm2 2287 cm2 Modell

Abmessungen Breite 59.8 cm Höhe 68/119 cm Tiefe 49 cm Ø des Abluftrohres 15 cm Breite 89.8 cm Höhe 68/119 cm Tiefe 49 cm Ø des Abluftrohres 15 cm Bruttogewicht

Stromaufnahme Insgesamt 270 W Motor 1x190 W Lampen 2x40 W Insgesamt 270 W Motor 1x190 W Lampen 2x40 W Durchsatzleistung 585 m3/h 585 m3/h Fettfilter Ansaugfläche 1487 cm2 2287 cm2

Beschreibung Die Dunsthaube kann als Abluft- oder Umluftversion installiert werden. Entscheiden Sie vor der Installation, welche Version Sie wünschen (Umluft- oder Abluftversion). Zur Verbesserung der Effizienz raten wir, die Haube (sofern möglich) als Abluftversion zu installieren. Umluftversion Abluftversion

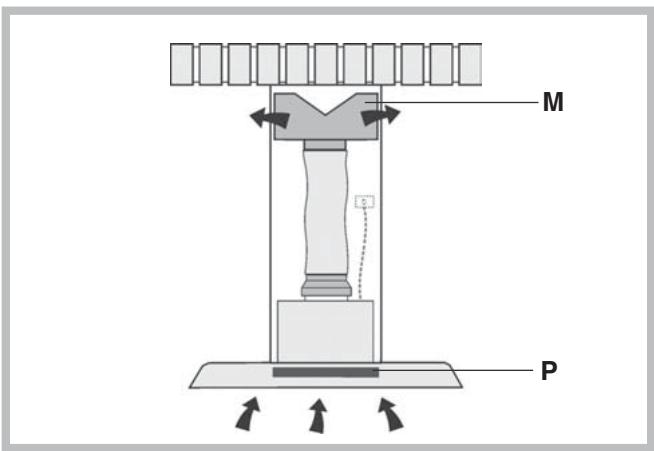

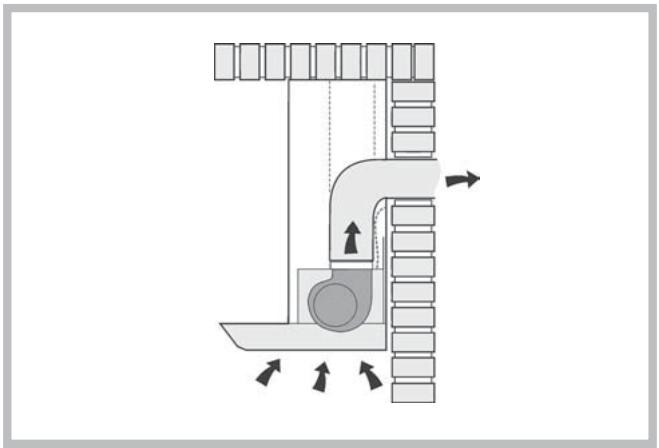

Die Dunsthaube saugt Rauch und Küchendünste aus der Küche ab, und Gerüche, indem diese durch die Fettfilter geleitet und anschließend durch den Abluftkanal ausgestoßen wird. Bei dieser Version braucht kein Aktivkohlefilter verwendet zu werden. Die Dunsthaube saugt Rauch und Küchendünste aus der Küche ab, reinigt die Luft über die Fettfilter und den Aktivkohlefilter und leitet die Luft nschließend wieder in Raum zurück. Für diese Version sind eine Umluftweiche (M) und ein Aktivkohlefilter (P) erforderlich. Zur Verbesserung der Effizienz muss der aktivkohlefilter regelmäßig ausgetauscht werden. Falls die Dunsthaube nicht mit Aktivkohlefilter ausgestattet ist, fordern Sie diesen bei Ihrem Händler an.

A - Beleuchtungstaste Ein- / Ausschaltung der Beleuchtung. D - Taste dritte Geschwindigkeitsstufe Schaltet den Motor auf Geschwindigkeitsstufe 3: B - Taste Motor ON/OFF Ein- und Ausschaltung des Motors Der Motor läuft auf der ersten Geschwindigkeitsstufe an. E - Kontrollleuchte Motorbetrieb C - Taste zweite Geschwindigkeitsstufe Schaltet den Motor auf Geschwindigkeitsstufe 2:

Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden. Zur Vermeidung einer möglichen Brandgefahr die Anweisungen zur Reinigung der Fettfilter und zur Entfernung eventueller Fettablagerungen auf dem Gerät beachten. Austausch des Kohlefilters

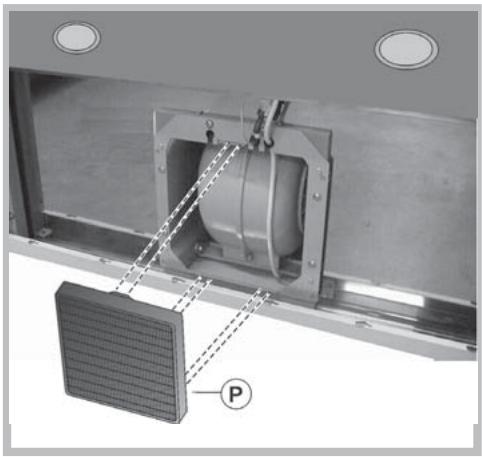

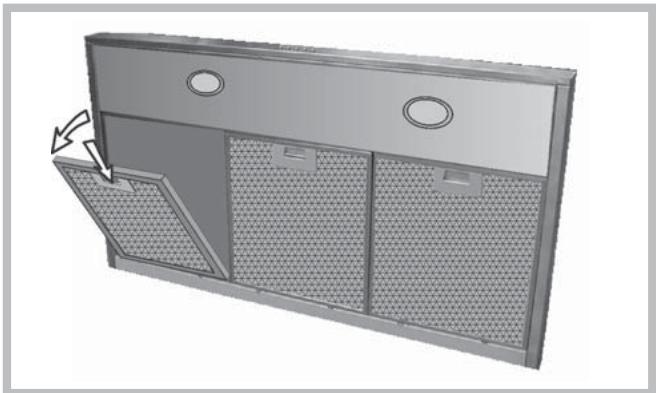

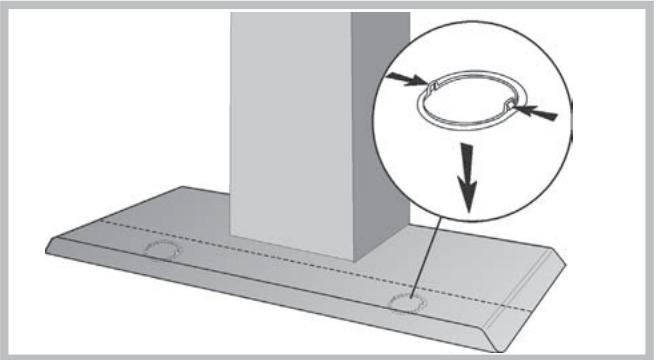

Bei Gebrauch des Geräts in der Umluftversion muss der Kohlefilter ausgetauscht werden (P). Zuerst Fettfilter aus Metall herausnehmen. Klemme nach innen drücken und Kohlefilter aus seinem Sitz herausziehen. Regelmäßig ausgeführte Wartungsmaßnahmen sorgen für die Erhaltung der Funktionstüchtigkeit und Leistungsfähigkeit des Geräts. Reinigung der Abzugshaube Die Entfernung eventueller Fettablagerungen vom Gerät erfolgt in regelmäßigen Abständen in Abhängigkeit von der Benutzung (zumindest alle zwei Monate). Die Verwendung von scheuernden oder korrosiven Produkten vermeiden. Für die äußere Reinigung von lackierten Geräten ein mit lauwarmen Wasser und Neutralreiniger angefeuchtetes Tuch verwenden; für die äußere Reinigung der Geräte aus Stahl, Kupfer und Messing wird die Verwendung von Spezialprodukten empfohlen, wobei die auf dem Produkte angegebenen Anweisungen zu beachten sind; für die innere Reinigung der Geräte einen in denaturalisierten Äthylalkohol eingetauchten Lappen (oder Pinsel) verwenden. Reinigung der Fettfilter Zur Demontage der Fettfilter Klemme im Bereich des Griffes nach innen drücken und Filter nach unten ziehen. Die Filter mit neutralem Reinigungsmittel oder in der Waschmaschine waschen. Durch einen eventuellen Farbverlust bei Gebrauch der Waschmaschine wird die Wirkung der Filter in keiner Weise beeinträchtigt. Fettfilter - je nach Gebrauch - im Durchschnitt alle 2 Monate reinigen. Neuen Kohlefilter einsetzen und hierzu die beschriebenen Arbeitsschritte in umgekehrter Reihenfolge ausführen. Der Kohlefilter ist - je nach Gebrauch - im Durchschnitt alle 6 Monate auszutauschen. Austausch der Lampen Bei diesem Eingriff besondere VORSICHT walten lassen; außerdem den Strom abziehen. Nachdem die Fettfilter entfernt sind, den Deckel im Innern der Haube mit der Hand abheben. Das bewegliche Teil der 2 Sperren mit leichtem Druck aus der Einfassung lösen. Die Glühlampe herausschrauben und durch eine Lampe desselben Typs ersetzen. Den Deckel durch leichten Druck wieder auf seiner alten Position anbringen.

Vorsichtsmaßnahmen und Hinweise

Allgemeine Sicherheit

Der Mindestabstand zwischen der TopfTrägerfläche auf der Kochmulde und dem unteren Teil der Abzughaube muss 65 cm betragen. Geben die Installationsanleitungen der Kochmulde einen höheren Abstand an, so ist dieser einzuhalten. Dieses Gerät weist konstruktive technische Details auf, die unter die Isolierungsklasse II fallen und deshalb muss es nicht geerdet werden. In der unmittelbaren Nähe des Geräts die Benutzung von flammenerzeugenden Materialien (Flambieren) vermeiden. Beim Frittieren besonders auf die Brandgefahr achten, die durch Öl und Fette verursacht wird. Besonders gefährlich ist die Entflammbarkeit von bereits benutztem Öl. Keine offenen Elektrogrills verwenden. Dieses Gerät ist nicht zum Gebrauch durch Personen (Kinder inbegriffen) mit beschränkten Körper-, Sinnes- und Geisteskräften oder mit unzulänglicher Erfahrung und Kenntnis geeignet, ausgenommen sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder zum Gebrauch des Gerätes unterwiesen. Kinder müssen beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen. Achtung: Zugängliche Teile können sich bei Verwendung mit Kochgeräten erwärmen. Diese Küchenabzugshaube ist zur Montage über Küchen für den Hausgebrauch, Kochvorrichtungen und ähnlichen Küchengeräten bestimmt. Es ist empfehlenswert keine Gewichte auf die Haube zu stellen. Abführung der Abluft Wenn das Gerät als Abluftversion installiert wird, ist dafür zu sorgen, dass das hierfür erforderliche Loch und der Abluftkanal vorhanden sind. Um die bestmöglichsten Vorbedingungen zu erreichen, ist es zu empfehlen, bei Abluftversionen Abluftrohre mit folgenden Eigenschaften zu verwenden: möglichst kurzgehaltene Länge und, die geringste Anzahl von Kurven (Maximalwinkel der Kurve= 90 Grad), es müssen normengerechte (je nach Staat) Materialien verwendet werden, Innenseite möglichst glatt. Ausserdem ist es ratsam, drastische Veränderungen des Rohrquerschmittes zu vermeiden (empfohlener Durchmesser: 150 mm). ! Ein Anschluss der Abluftleitungen an

Verbrennungsabgaskamine (zum Beispiel Zentralheizung, Heizgeräte, Badezimmer-öfen usw.) ist nicht gestattet. In jedem Fall sind bei der Ableitung der Abluft die behördlichen Vorschriften zu beachten. Desweiteren darf die Abluft nur dann durch ein Loch in der Wand geleitet werden, wenn dieses für diesen Zweck bestimmt ist. Achtung! Bei gleichzeitigem Betrieb einer AbluftDunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z. B. gas-, öl- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstell-raum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Daher den Raum mit Lüftungsanschlüssen versehen, die einen konstanten Zustrom von Frischluft gewährleisten. Entsorgung Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. Mode d’emploi HOTTE
