FE 120 S - Chaudière à gaz SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ballon d'eau chaude sanitaire à accumulation, à usage domestique et industriel
Marque	SAUNIER DUVAL
Modèle	FE 120 S
Capacité nominale	115 litres
Dimensions (hauteur x diamètre)	752 mm x 564 mm
Poids à vide / rempli	62 kg / 183 kg
Matériau de la cuve	Acier émaillé
Isolation thermique	Mousse polyuréthane expansée
Pression de service maximale (circuit sanitaire)	10 bar
Température maximale de l'eau sanitaire	85 °C
Puissance de l'échangeur de chaleur	25 kW
Débit continu d'eau sanitaire (10 °C à 45 °C)	615 l/h
Perte de charge de l'échangeur (au débit nominal)	50 mbar
Pertes thermiques (24 h, ΔT 40 K)	1,3 kWh/24h
Raccord eau froide / eau chaude	Filetage R 3/4"
Raccord circuit de chauffage (départ/retour)	Filetage R 1"
Raccord boucle de circulation	Filetage R 3/4"
Anode de protection	Anode en magnésium, durée de vie ~5 ans, contrôle après 2 ans puis annuel
Entretien courant	Nettoyage extérieur avec chiffon humide, rinçage du réservoir, vidange si risque de gel
Installation	Par un professionnel qualifié, à l'abri du gel, à proximité de la chaudière
Sécurité	Nécessite un groupe de sécurité (7 bar) sur l'arrivée d'eau froide (non fourni)
Garantie commerciale cuve	5 ans, remplacement de la cuve (hors main-d'œuvre et déplacement), conditions : installation par professionnel, entretien régulier
Pièces de rechange	Utiliser exclusivement des pièces d'origine agréées
Recyclage	Appareil principalement recyclable, ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - FE 120 S SAUNIER DUVAL

Comment installer le ballon FE 120 S ?

L'installation doit être réalisée par un professionnel qualifié. Placez l'appareil à l'abri du gel, de niveau, à proximité de la chaudière. Raccordez les circuits d'eau froide (avec groupe de sécurité 7 bar), d'eau chaude et de chauffage conformément au manuel. Installez le capteur de température dans le doigt de gant.

Quelle est la capacité du ballon FE 120 S ?

La capacité nominale est de 115 litres. Le débit continu d'eau sanitaire à 45 °C (avec une arrivée à 10 °C) est de 615 l/h, avec une puissance d'échangeur de 25 kW.

Comment régler la température de l'eau chaude ?

La température se règle via l'appareil de chauffage (chaudière) ou le thermostat d'ambiance connecté. Utilisez une sonde CTN insérée dans le doigt de gant pour une régulation précise. La température maximale est de 85 °C.

Quel entretien est nécessaire ?

Vérifiez l'anode en magnésium après 2 ans puis chaque année ; remplacez-la si usée à 60 %. Nettoyez l'extérieur avec un chiffon humide. Rincez le réservoir interne périodiquement. Contrôlez la soupape de sécurité. Vidangez l'appareil en cas d'absence prolongée et de risque de gel.

Que faire en cas de fuite d'eau ?

Coupez l'arrivée d'eau froide et vidangez l'appareil via la vanne de vidange. Vérifiez les joints et les raccords. Si la fuite persiste, faites appel à un professionnel qualifié. N'utilisez que des joints neufs lors du remontage.

Le ballon peut-il être utilisé sans chaudière ?

Non, le FE 120 S est un ballon sanitaire à chauffage indirect. Il doit être raccordé à une chaudière ou un appareil de production d'eau chaude à circulation forcée. Il ne produit pas d'eau chaude seul.

Quelle est la garantie du ballon ?

La garantie commerciale est de 5 ans sur la cuve, pour un remplacement gratuit de la cuve défectueuse (hors main-d'œuvre et déplacement). Elle est soumise à une installation par un professionnel et à un entretien régulier. Des garanties légales s'appliquent également (conformité, vices cachés).

Comment vidanger le ballon ?

Fermez le robinet d'arrivée d'eau froide. Raccordez un tuyau d'évacuation à la vanne de vidange. Ouvrez la vanne et le robinet d'eau chaude le plus haut de l'installation pour laisser entrer l'air. Une fois vide, refermez la vanne et le robinet. Attention, l'eau peut être très chaude (jusqu'à 85 °C).

Quels sont les risques liés au gel ?

Si l'appareil est installé dans un local non chauffé, il peut geler et endommager la cuve ou les échangeurs. En cas d'absence prolongée, vidangez complètement le ballon. L'installation doit être réalisée dans un endroit protégé du gel.

Où trouver la plaque signalétique ?

La plaque signalétique se situe sur le haut de l'appareil. Elle indique le fabricant, le numéro de série, la référence, le volume, la pression max, la température max, etc. Utile pour les pièces de rechange et le service après-vente.

MODE D'EMPLOI FE 120 S SAUNIER DUVAL

Manuel d'installation et d'utilisation

Manuel d'installation et d'utilisation

1 Guide d'instructions 2

1.1 Documentation produit 2 1.2 Explication des symboles 2

2 Description de l'appareil 2

2.1 Plaque signalétique 2 2.2 Utilisation conforme aux prescriptions 2 2.3 Performances eau chaude sanitaire 2 2.4 Combinaison ballons sanitaires et appareils de chauffage 2 2.5 Régulation de la température de l'eau chaude sanitaire 3

3 Consignes de sécurité et réglementations 3

3.1 Consignes de sécurité 3 3.2 Réglementations 3

4 Garantie / Responsabilité 4

4.1 Conditions de garantie 4 4.2 Utilisation de l'appareil / responsabilité du fabricant 4

5 Recyclage 5

5.1 Emballage 5

Installation

6 Emplacement de l'appareil. 6

6.1 Emplacement 6 6.2 Accessibilité 6

7 Installation de l'appareil 6

7.1 Liste du matériel livré 6 7.2 Dimensions 7 7.3 Positionnement du gallon 7

8 Connexion hydraulique et montage du capteur de température 8

8.1 Connexion hydraulique 8 8.2 Montage du capteur de température 8

9 Mise en service 9

9.1 Remplissage du circuit d'eau chaude sanitaire 9 9.2 Remplissage du circuit de chauffage du ballon sanitaire 9 9.3 Réglage de la température de l'eau du gallon sanitaire 9 9.4 Vérification et remise en fonctionnement 9

10 Informations utilisateurs 9

Maintenance

11 Vidange du réservoir sanitaire 10

12.1 Entretien de l'anode de protection en magnésium 12.2 Nettoyage extérieur du ballon sanitaire 12.3 Nettoyage du réservoir interne 12.4 Contrôle de la soupape de sécurité sanitaire (non fournie)

13 Pièces de rechange 11

Données techniques

14 Données techniques. 12

1.1 Documentation produit

Le manuel fait partie intégrante de l'appareil et doit être remis à l'utilisateur lorsque l'appareil est installé, conformément aux réglementations en vigueur.

• Lisez ce manuel attentivement afin de comprendre l'intégralité des informations et de garantir une installation, une utilisation et un entretien en toute sécurité. Nous déclinons toute responsabilité en cas de dommages occasionnés par le non-respect des consignes figurant dans le présent manuel.

1.2 Explication des symboles

DANGER: Risque de blessure corporelle.

DANGER: Risque de choc électrique.

ATTENTION: Risque de dégradation de l'appareil ou de son environnement.

IMPORTANT: Information utile.

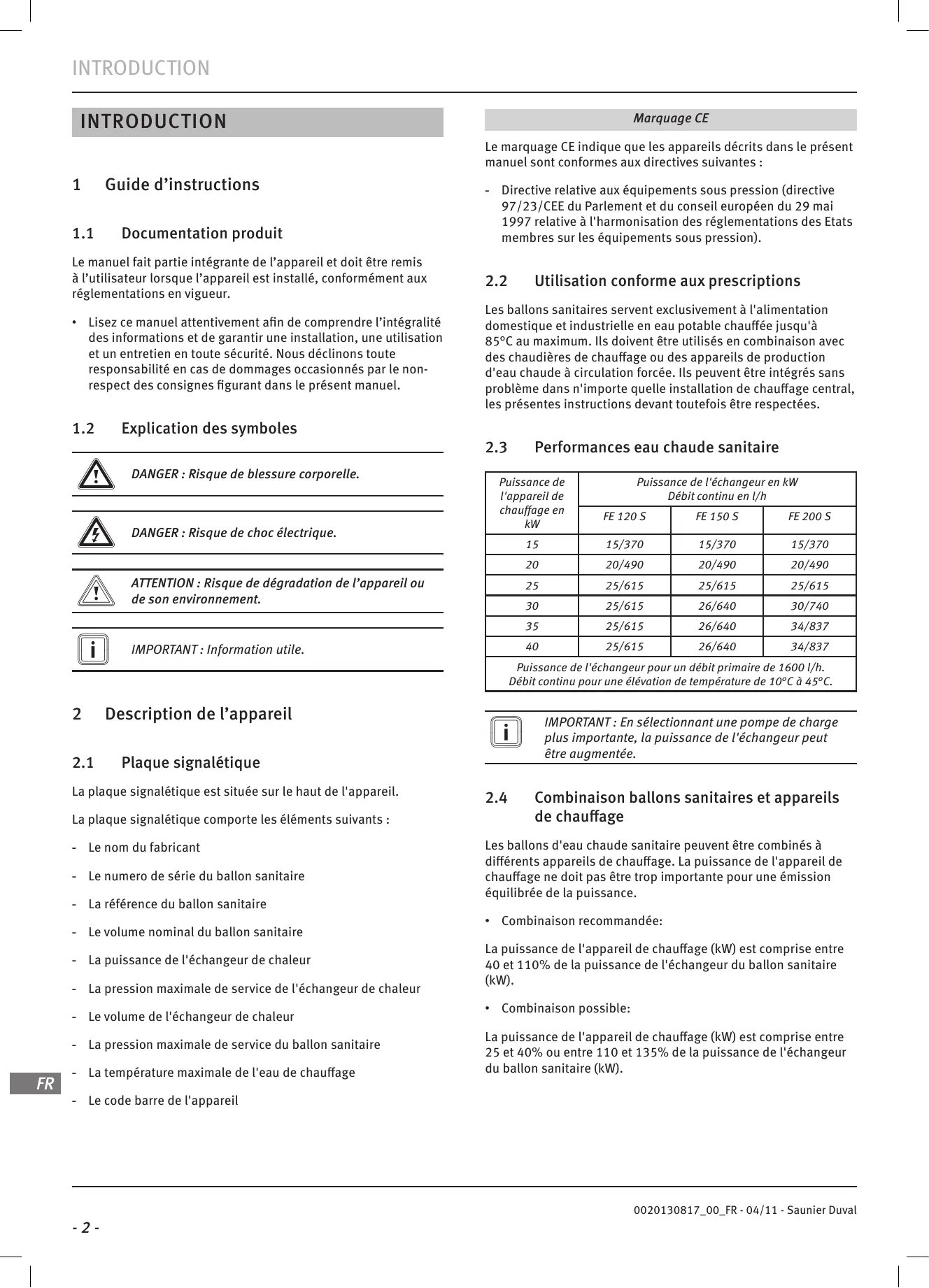

2.1 Plaque signalétique

La plaque signalétique est située sur le haut de l'appareil.

La plaque signalétique comporte les éléments suivants :

• Le nom du fabricant
• Le numéro de série du ballon sanitaire
• La référence du ballon sanitaire Le volume nominal du ballon sanitaire
• La puissance de l'échangeur de chaleur
• La pression maximale de service de l'échangeur de chaleur
• Le volume de l'échangeur de chaleur
• La pression maximale de service du ballon sanitaire
• La température maximale de l'eau de chauffage
• Le code-barre de l'appareil

Marquage ce

Le marquage CE indique que les appareils décrits dans le présent manuel sont conformes aux directives suivantes :

• Directive relative aux équipements sous pression (directive 97/23/CEE du Parlement et du Conseil européen du 29 mai 1997 relative à l'harmonisation des réglementations des États membres sur les équipements sous pression).

2.2 Utilisation conforme aux prescriptions

Les ballons sanitaires seront exclusivement à l'alimentation domestique et industrielle en eau potable chauffée jusqu'à 85°C au maximum. Ils doivent être utilisés en combinaison avec des chaudières de chauffage ou des appareils de production d'eau chaude à circulation forcée. Ils peuvent être intégrés sans problème dans n'importe quelle installation de chauffage central, les générantes instructions devant toutes être respectées.

2.3 Performances eau chaude sanitaire

Puisance de l'appareil de chauffage en kW	Puisance de l'échangeur en kWDébit continu en l/h
	FE 120 S	FE 150 S	FE 200 S
15	15/370	15/370	15/370
20	20/490	20/490	20/490
25	25/615	25/615	25/615
30	25/615	26/640	30/740
35	25/615	26/640	34/837
40	25/615	26/640	34/837
Puisance de l'échangeur pour un débit primaire de 1600 l/h.Débit continu pour une élimination de température de 10°C à 45°C.

IMPORTANT : En sélectionnant une pompe de charge plus importante, la puissance de l'échangeur peut être augmentée.

2.4 Combinaison ballons sanitaires et appareils de chauffage

Les ballons d'eau chaude sanitaire peuvent être combinés à différents appareils de chauffage. La puissance de l'appareil de chauffage ne doit pas être trop importante pour une émission équilibrée de la puissance.

Combinaison recommandée:

La puissance de l'appareil de chauffage (kW) est comprise entre 40 et 110% de la puissance de l'échangeur du gallon sanitaire (kW).

• Combinaison possible:

La puissance de l'appareil de chauffage (kW) est comprise entre 25 et 40% ou entre 110 et 135% de la puissance de l'échangeur du gallon sanitaire (kW).

• Combinaison non judicieuse:

La puissance de l'appareil de chauffage est inférieure de 25% ou supérieure de 135% à la puissance de l'échangeur du gallon sanitaire (kW). En cas d'utilisation d'un appareil de chauffage moins puissant que la puissance de l'échangeur du gallon sanitaire, les performances sanitaires du gallon seront limitées par la puissance que peut fournir l'appareil de chauffage.

Example:

Pour calculer approximativement le débit continu du ballon sanitaire, la formule suivante peut être appliquée (augmentation de la température de 10°C à 45°C):

Puissance appareil de chauffage (kW) × 25 = débit continu du ballon sanitaire (l / h) 25kW × 25 625l / h

2.5 Régulation de la température de l'eau chaude sanitaire

Il est nécessaire d'utiliser une sonde de température de type CTN pour réguler correctement la température d'eau chaude du ballon sanitaire. Cette sonde doit être insérée dans le doigt de gant du ballon sanitaire prévu à cet effet. La température de l'eau chaude sanitaire peut être réglée précisément et finement par l'intermédiaire de l'appareil de chauffage ou du thermostat d'ambiance.

3.1 Consignes de sécurité

• Prenez impérativement en considération les techniques et précautions de manutention suivantes :
• Saisissez l'appareil par sa base.
• Si nécessaire, portez des vêtements de protection, comme des gants de protection et des chaussures de sécurité. Assurez-vous que les techniques utilisées pour soulever l'appareil garantissent votre sécurité :
• Maintenez votre dos droit.
• Évitez de vous tourner au niveau de la taille.
• Évitez de trop pencher la partie supérieure de votre corps.
• Utilisez toujours la paume de la main pour saisir l'appareil.
• Utilisez les poignées conçues pour la manutention.
• Placez la charge le plus près possible de votre corps.
• Faites-vous aider lorsque cela s'avère nécessaire.
• Lors des branchements, positionnez correctement les joints afin d'éviter tout risque de fuite d'eau.
• L'appareil contient des pièces métalliques (composants). Elles doivent être manipulées et nettoyées avec précaution. Soyez particulièrement attentifs aux bords coupants.

Respectez les consignes de sécurité de base avant de réaliser l'entretien ou le remplacement des pièces détachées :

• Coupez le circuit hydraulique de l'appareil à l'aide des vannes d'isolement, le cas échéant.
• Vidangez l'appareil si vous devez remplanter des composants du circuit hydraulique. Utilisez uniquement des pièces détachées d'origine. Utilisez uniquement des joints toriques et des joints neufs.
• Vérifiez l'étanchéité des conduites d'eau lorsque vous aurez réalisé votre intervention.
• Procédez à un test de fonctionnement et vérifiez la sécurité du système une fois votre intervention terminée.

3.2 Réglementations

Lors de l'installation et de la mise en fonctionnement de l'appareil, les arrêtés, directives, règles techniques, normes et dispositions ci-dessous doivent être respectés dans leur version actuellement en vigueur :

• PrEN12897 Prescriptions d'approvisionnement en eau pour installations avec ballons d'eau chaude, indirectement chauffées et non ventilées (fermées).
• PrEN 806-1 Règles techniques concernant les installations d'eau potable dans des bâtiments fournissant de l'eau pour la consommation humaine, 1ère partie : généralités.
• PrEN 1717 Prévention de la présence d'impuretés dans les installations d'eau potable et exigences générales relatives aux dispositifs de sécurité prévenant de la présence d'impuretés dues au reflux, dans l'eau potable.
• Règlement Sanitaire Départemental.

4.1 Conditions de garantie

VAILLANT GROUP France SA vous offre une garantie commerciale sur tout ballon sanitaire à compter de son installation consistant au remplacement gratuit de la cuve en cas de défectuosité avérée, par une cuve neuve identique, ou à défaut, ayant des caractéristiques techniques équivalentes, pendant une durée de cinq ans, à l'exclusion des frais de main d'œuvre et de déplacement.

Le bénéfice de cette garantie commerciale est subordonné à la prise en charge du remplacement de la cuve défectueuse par un professionnel qualifié.

VAILLANT GROUP France SA vous informe que la garantie commerciale ne vous exempte pas en qualité d'acheteur de l'appareil concerné du bénéfice des garanties expressément prévues par la loi. Vous bénéficiez en tout état de cause des dispositions légales relatives à la garantie des vices cachés conformément aux articles 1641 et suivants du Code civil et relatives à la garantie de conformité conformément aux articles L211-1 et suivants du Code de la consommation.

Ainsi, en application des articles :

1641 du Code Civil : Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus. - Alinéa 1 de l'Article 1648 du Code Civil : L'action résultant des vices rédhibitoires doit être entamée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice. - L211-4 du code de la consommation : Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. - L211-5 du code de la consommation : Pour être conforme au contrat, le bien doit : Être propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

• correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci présentées à l'acheteur sous forme d'échantillon ou de modèle; - présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage; Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. L211-12 du code de la consommation : L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

La garantie commerciale consentie par VAILLANT GROUP France SA, ne saurait s'appliquer dans le cas où la défaillance

de l'appareil trouverait son origine dans des faits qui lui sont extérieurs, en ce compris notamment :

• le défaut d'installation ou de mise en service de l'appareil, notamment lorsque ces opérations n'ont pas été réalisées par un professionnel qualifié, dans le respect des règles de l'art ou des recommandations du fabricant et notamment de la documentation technique mise à disposition des utilisateurs ou des professionnels en charge de l'installation, de la mise en service ou de la maintenance de l'appareil.
• le défaut d'entretien de l'appareil.
• le défaut des installations ou produits auxquels l'appareil est raccordé.
• le stockage inapproprié de l'appareil.
• l'usage anormal ou abusif de l'appareil ou des installations auxquelles il est relié.
• l'existence d'un environnement inapproprié au fonctionnement normal de l'appareil.
• le cas fortuit ou de force majeure.
• l'installation de l'appareil dans un pays autre que la France métropolitaine (Corse comprise).

4.2 Utilisation de l'appareil / responsabilité du fabricant

La garantie détaillée ci-contre s'applique sous réserve des conditions suivantes :

• L'appareil doit être installé par un professionnel qualifié conformément aux consignes d'installation.
• L'appareil est réservé à un usage dans des conditions normales et est utilisé conformément aux consignes de fonctionnement et d'entretien du fabricant.
• Pendant la période de garantie, seul un professionnel qualifié doit entretenir, réparer, démonter ou modifier l'appareil.
• La réparation ou le remplacement de pièces pendant la période de garantie n'engendre pas la prolongation de cette période.

Le fabricant ne sera en aucun cas tenu responsable pour :

• Les défauts ou dommages résultant d'une installation incorrecte ou insuffisante, d'un entretien non adapté ou d'un mauvais réglage.
• Tout défaut du système auquel l'appareil est raccordé.
• Tout défaut résultant d'une protection antigel non adaptée.
• Toute dépréciation ou mauvais réglage résultant de changements dans la nature ou dans la pression de l'eau utilisée, ou d'un changement dans les caractéristiques de la tension d'alimentation électrique.
• Pour plus d'informations, consultez nos Conditions Générales de Vente.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) représentant des restrictions physiques, sensorielles ou mentales, ainsi qu'un manque d'expérience ou de connaissances. Pour garantir la sécurité de ces personnes, elles devront faire appel et être dirigées par des personnes compétentes afin de leur expliquer l'utilisation de cet appareil.

Assurez-vous que les enfants ne jouent pas avec cet appareil.

5 Recyclage

Le recyclage de l'emballage doit être effectué par le professionnel qualifié qui a installé l'appareil.

L'appareil est principalement constitué de matériaux recyclables.

Ce symbole signifie que cet appareil ne doit pas être jeté avec les ordures ménagères, qu'il fait l'objet d'une collecte sélective en vue de sa valorisation, de sa réutilisation ou de son recyclage.

• Confiez l'appareil à un point de collecte approprié pour le traitement, la valorisation, le recyclage des déchets. Ce point de collecte doit accepter les appareils afin de les récupérer pour les recycler soit dans le centre d'élimination, soit par un prestataire agréé.

En respectant cette directive, vous faites un geste pour l'environnement, vous contribuez à la préservation des ressources naturelles et à la protection de la santé humaine.

5.1 Emballage

Nous vous conseillons de recycler l'emballage de l'appareil de manière responsable.

• Triez les déchets de manière à séparer ceux qui peuvent être recyclés (cartons, plastiques...) et ceux qui ne peuvent pas être recyclés (cerclage...).
• Éliminez ces déchets conformément à la réglementation en vigueur.

6.1.1 Consignes

• Avant de choisir l'emplacement de l'appareil, lisez attentivement les mises en garde relatives à la sécurité ainsi que les consignes du manuel d'utilisation et d'installation.
• Vérifiez que l'espace dans lequel doit être posé l'appareil permet une installation correcte et que l'accessibilité est respectée. Vous devez vous assurer que les raccords d'alimentation en eau soient accessibles pour être vérifiés (voir le chapitre "Accessibilité").
• Afin d'éviter des pertes de chaleur, installez le ballon d'eau chaude sanitaire à proximité immédiate de l'appareil de chauffage.
• Tenez compte du poids du ballon sanitaire rempli lors du choix du lieu d'installation.
• Le ballon d'eau chaude sanitaire doit être installé dans un endroit protégé du gel.
• Expliquez ces exigences à l'utilisateur.

Afin d'éviter des pertes d'énergie, les conduites d'ECS et de chauffage doivent être équipées d'une isolation thermique conformément aux réglementations thermiques en vigueur.

6.2 Accessibilité

Sélectionnez le lieu d'installation de manière à pouvoir effectuer une pose ajustée des tuyaux (aussi bien côté eau sanitaire que côté chauffage).

7 Installation de l'appareil

Le capteur de température n'est pas fourni avec le ballon sanitaire. Vous devez obligatoirement vous en procurer un (une sonde CTN est disponible en accessoire).

Légende

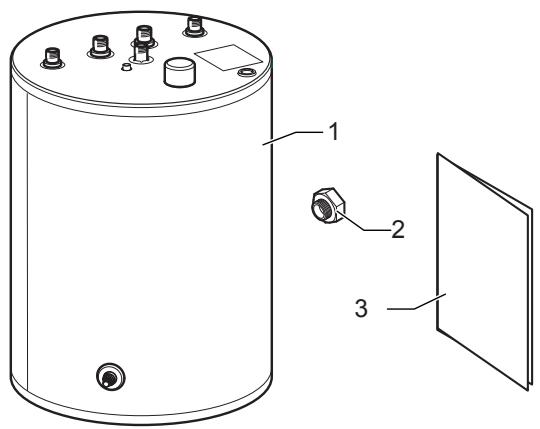

1 Ballon sanitaire (x1) 2 Réducteur 3/4" (ne pas utiliser) (x1) 3 Manuel d'installation et d'utilisation (x1)

• Vérifiez le contenu des colis.

Légende

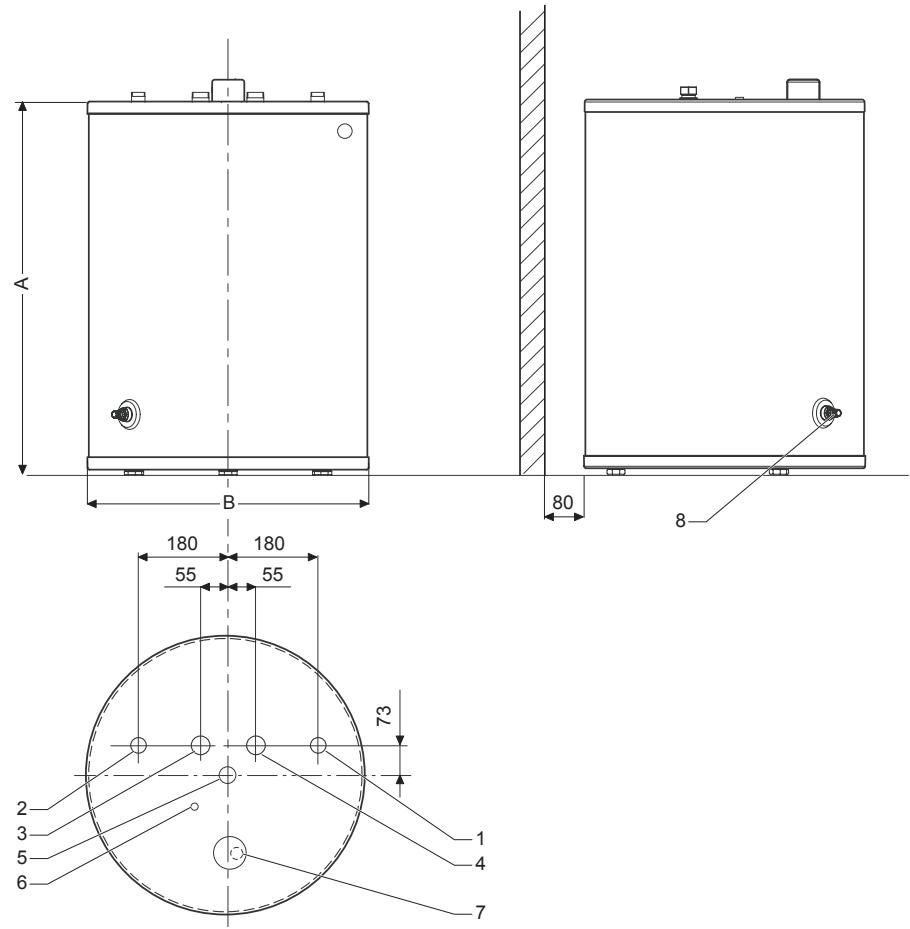

1 Raccord eau froide G3/4" 2 Raccord eau chaude G3/4" 3 Entrée du circuit de chauffage G1" 4 Sortie du circuit de chauffage G1" 5 Boucle de circulation eau chaude sanitaire G3/4" 6 Doigt de gant pour capteur de température 7 Anode de protection en magnésium 8 Vanne de vidange

Type	A (mm)	B (mm)	longueur de l’anode (mm)
FE 120 S	753	564	517
FE 150 S	966	604	642
FE 200 S	1240	604	792

7.3 Positionnement du ballon

• Sortez le ballon sanitaire de son emballage sur le lieu d'installation.

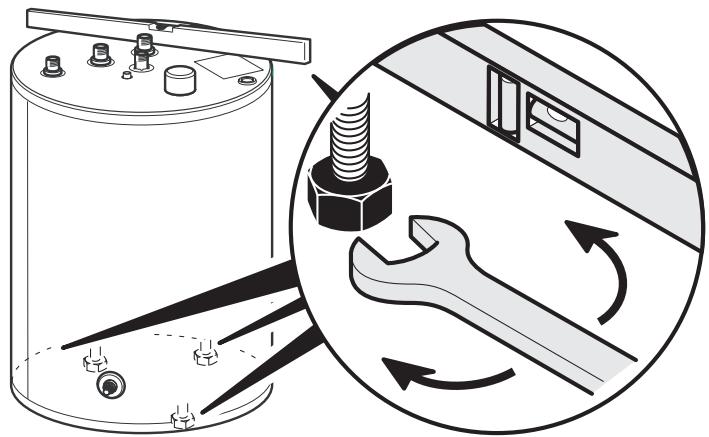

• Mettez l'appareil de niveau à l'aide de ses trois pieds régables, situés sous l'appareil.

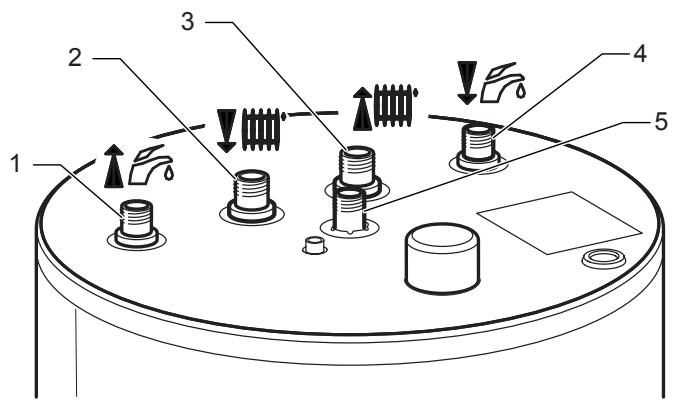

8.1 Connexion hydraulique

En cas de pose de tuyaux par l'installateur, les composants suivants sont nécessaires:

• Groupe de sécurité (7 bars) pour la conduite d'eau froide
• si nécessaire, vase d'expansion de l'eau potable
• si nécessaire, réducteur de pression dans la conduite d'eau froide
• si nécessaire, un clapet anti-retour sur le circuit de chauffage
• robinets de maintenance
• si nécessaire, pompe de charge ou vanne 3 voies
• si nécessaire, pompe de circulation avec minuterie

Reportez-vous au chapitre "dimensions" pour situer et identifier les différents raccords.

Légende

1 Raccord eau chaude G3/4" 2 Entrée du circuit de chauffage G1" 3 Sortie du circuit de chauffage G1" 4 Raccord eau froide G3/4" 5 Boucle de circulation eau chaude sanitaire G3/4"

Raccordez les différentes conduites sur le gallon sanitaire - Installez la conduite d'eau froide équipée d'un groupe de sécurité (groupe de sécurité non fourni)

Exemple de groupe de sécurité (non fourni)

Légende

1 Soupape de sécurité 2 Vanne de vidange

8.2 Montage du capteur de température

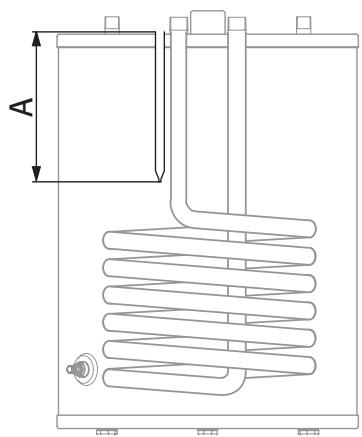

Le capteur de température doit être mis en butée dans le doigt de gant.

Type	A (mm)
FE 120 S	315
FE 150 S	538
FE 200 S	684

9.1 Remplissage du circuit d'eau chaude sanitaire

À la mise en service de votre ballon d'eau chaude sanitaire, vous devez vous assurer des points suivants :

• La conduite d'alimentation d'eau froide est-elle ouverte? Si elle n'est pas le cas, ouvrez-la.
• Le ballon d'eau chaude sanitaire est-il rempli d'eau?

Vous pouvez le savoir lorsque vous ouvrez un robinet deuisage d'eau chaude et lorsque de l'eau s'échappe. Si l'eau ne s'échappe pas, replissez l'appareil en ouvrant la conduite d'alimentation d'eau froide. Dans que de l'eau s'échappe du point deuisage, le ballon est rempli entière.

• L'appareil de chauffage est-il prêt à fonctionner ?

Si ce n'est pas le cas, mettez-le en fonctionnement. - Contrôlez l'étanchéité de l'installation.

9.2 Remplissage du circuit de chauffage du ballon sanitaire

• Remplissez l'échangeur de chaleur du ballon sanitaire côté chauffage via le robinet de vidange et de remplissage de l'appareil de chauffage.
• Contrôlez l'étanchéité de l'installation.

9.3 Réglage de la température de l'eau du ballon sanitaire

• Réglez la température souhaitée de l'eau du ballon sanitaire sur l'appareil de chauffage, le thermostat d'ambiance ou le contrôleur associé à l'appareil de chauffage.

9.4 Vérification et remise en fonctionnement

• Une fois le gallon sanitaire raccordé, le capteur de température du gallon sanitaire installé et le gallon sanitaire rempli d'eau, s'assurer que l'appareil de chauffage soit en marche. Vérifiez la montée en température du gallon sanitaire.
• Vérifier que la température d'eau chaude atteinte dans le gallon sanitaire est conforme à la consigne d'eau chaude.

10 Informations utilisateurs

L'utilisateur de l'appareil doit être informé du maniement et du fonctionnement de son appareil par l'installateur au terme de l'installation.

• Expliquez-lui le fonctionnement de l'appareil de telle façon qu'il soit familiarisé avec son utilisation.
• Donnez tous les manuels et documents concernant l'appareil à l'utilisateur et demandez-lui de les conserver à proximité de l'appareil.
• Explique-lui comment vidanger l'appareil et montrez-lui les éléments à manipuler.
• Présentez à l'utilisateur tout particulièrement les consignes de sécurité qu'il doit respecter.
• Rappelez à l'utilisateur l'obligation d'un entretien régulier de l'installation.
• Recommandez-lui de passer un contrat d'entretien avec un professionnel qualifié.

11 Vidange du réservoir sanitaire

La température de l'eau sortant du ballon sanitaire peut atteindre 85°C.

Légende

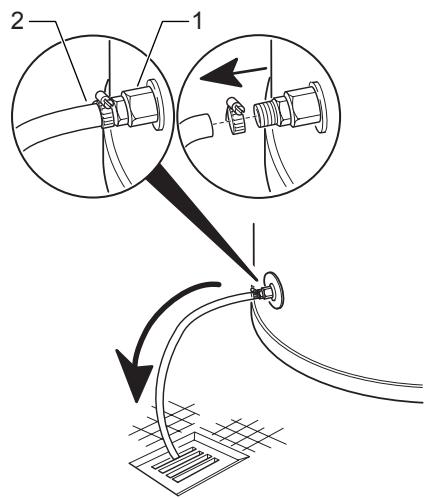

1 Vanne de vidange 2 Tuyau d'évacuation

Lorsque vous êtes absents sur une longue période, et si votre appareil ne se trouve pas dans un local à l'abri du gel, videz le ballon sanitaire suivant la procédure de vidange.

• Fermez le robinet d'arrivée d'eau froide de l'installation.
• Raccordez un tuyau d'évacuation (2) sur la vanne de vidange (1).
• Placez l'autre extrémité du tuyau dans un circuit d'évacuation vers les égouts. Ouvrez la vanne de vidange (1).
• Ouvrez le robinet d'eau chaude sanitaire situé au point le plus haut de l'installation afin de vidanger complètement le circuit. Lorsque l'eau ne coule plus, refermez la vanne de vidange (1) et le robinet d'eau chaude.
• Retirez le tuyau d'évacuation (2).

12.1 Entretien de l'anode de protection en magnésium

Les ballons sanitaires sont équipés d'une anode de protection en magnésium dont la durée de vie moyenne est d'environ 5 ans. Le taux de corrosion de l'anode de protection doit être contrôlé 2 ans après l'installation.

Effectuez ensuite ce contrôle chaque année. - Lorsque l'anode est usée à 60%, il est nécessaire de la remplacer.

Ce contrôle s'effectue lorsque le ballon sanitaire est vide.

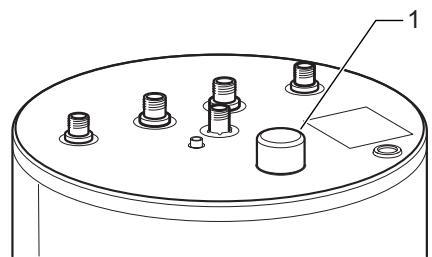

1 Anode de protection - Retirez l'anode de protection (1) et vérifiez son degré de corrosion. - Procédez si nécessaire à son remplacement. - Remplacez les joints usagés ou endommagés. - Remplissez le ballon sanitaire et contrôlez son étanchéité.

12.2 Nettoyage extérieur du ballon sanitaire

Nettoyez les parties extérieures de votre ballon d'eau chaude sanitaire avec un chiffon humide (trempe éventuelles dans de l'eau savonneuse).

Selon la qualité de l'eau, nous vous recommandons de rincer régulièrement le ballon sanitaire.

Afin de ne pas endommager l'habillage de votre appareil, n'utilisez jamais des produits de nettoyage agressifs ou des solvants (produits abrasifs de tout type, essence, etc.).

12.3 Nettoyage du réservoir interne

Pour le nettoyage du réservoir, il faut avoir préalablement retiré l'anode de protection et ensuite rincer abondamment votre réservoir à l'aide d'un jet d'eau. Évacuer l'eau de nettoyage par la vanne de vidange.

12.4 Contrôle de la soupape de sécurité sanitaire (non fournie)

La conduite de décharge de la soupape de sécurité sanitaire doit toujours rester ouverte.

• Vérifiez le bon fonctionnement de la soupape de sécurité.
• Changez la soupape de sécurité :
• S'il ne s'écoule pas d'eau lorsque vous ouvrez la soupape.
• Si l'étanchéité de la soupape de sécurité n'est plus assurée.

13 Pièces de rechange

Afin de garantir la sécurité du fonctionnement de l'appareil ainsi que sa longévité, utilisez des pièces d'origine agréées par le fabricant.

Cet appareil porte le marquage CE de conformité. Utilisez uniquement des pièces détachées d'origine, neuves et agréées par le fabricant.

Assurez-vous que les pièces détachées sont correctement installées et positionnées dans le bon sens. Après toute installation de pièce et tout entretien, contrôlez l'appareil et vérifiez qu'il fonctionne correctement.

Données techniques

14 Données techniques

Description	Unité	FE 120 S	FE 150 S	FE 200 S
Capacité nominale du gallon	l	115	150	200
Pression de service maximale du circuit sanitaire	bar	10	10	10
Température maximale de l'eau chaude sanitaire	°C	85	85	85
Puisance de l'échéateur de chaleur (DIN 4708/3)	kW	25	26	34
Débit continu d'eau sanitaire (10°C/45°C)	l/h	615	640	837
Quantité d'eau sanitaire	l/10 min	145	195	250
Caracteristique de puissance NL(1)	-	1	2	3.5
Surface de l'échéateur de chaleur	m²	0.85	0.90	1.17
Capacité de l'échéateur de chaleur	l	5.9	6.2	8.1
Débit nominal du circuit de chiffage	m³/h	1.6	1.6	1.6
Perte de charge de l'échéateur (au débit nominal)	mbar	50	50	65
Poids du gallon à vide	kg	62	73	89
Poids du gallon rempli	kg	183	229	297
Pression de service maximale de l'échéateur	bar	10	10	10
Température max. de l'eau de chiffage	°C	110	110	110
Pertes thermiques (2)	kWh/24h	1.3	1.4	1.6
Raccord eau froide	filetage	R 3/4	R 3/4	R 3/4
Raccord eau chaude	filetage	R 3/4	R 3/4	R 3/4
Raccord de circulation	filetage	R 3/4	R 3/4	R 3/4
Raccorddépart et-retour chiffage	filetage	R 1	R 1	R 1
Hauteur	mm	752	970	1240
Diamètre	mm	564	604	604
Matière du gallon/echangeur thermique		acier émaillé
Isolant thermique du gallon		mousse polyuréthane expansée
1) Déterminé selon la norme DIN 4708 partie 32) Avec un ΔT entre les températures ambiente et d'ECS de 40 K

1 Manuel d'utilisation 14

[e-mail]

www.saunierduval.hu

Al. Krakowska 106

Tel. : [phone]

Infolinia : 801806666

02-256 Warszawa

Fax: [phone]

[e-mail]
