MODE D'EMPLOI EXACONTROL E7 Z RADIO SAUNIER DUVAL
1 Généralités 2 2 Conservation des documents. 2 3 Sécurité. 3 4 Garantie constructeur / Responsabilité 3 5 Utilisation prévue de l'appareil....7 6 Entretien courant 8 7 Recyclage. 8 8 Utilisation de l'appareil. 10 8.1 Tableau de bord.. 10 8.2 Description de l'afficheur 11 8.3 Description des touches 11
8.4 Affichage de l'écran principal 13 8.5 Choix du mode de fonctionnement..... 13 8.6 Réglage de la température 15 8.7 Fonction "Vacances" 18 8.8 Réglage de l'heure et de la date 19 8.9 Programme chauffage hebdomadaire...20 8.10 Modification temporaire de la température de consigne ambience 24 8.11 Menu informations 27 8.12 Remplacement des piles 28 9 Diagnostic de pannes 31 10 Protection contre le gel. 34

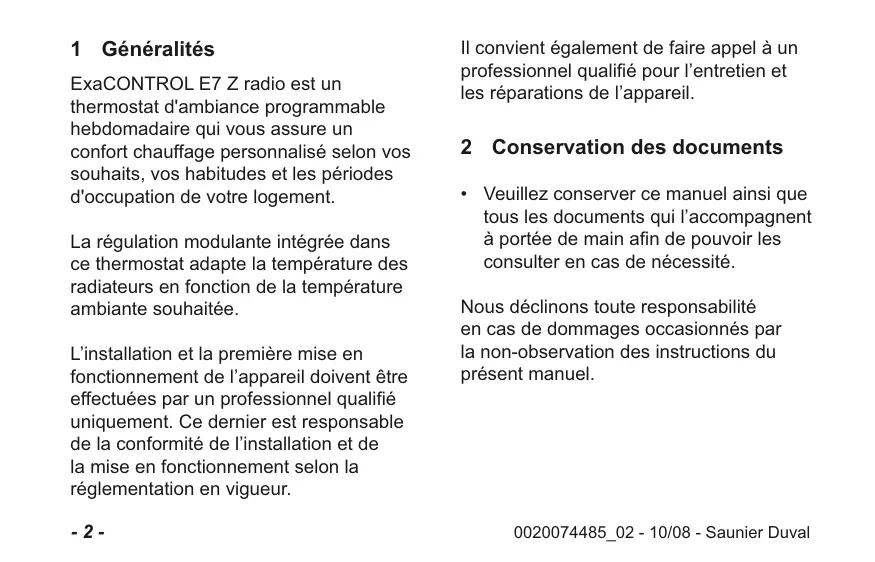

1 Généralités
ExaCONTROL E7 Z radio est un thermostat d'ambiance programmable hebdomadaire qui vous assure un confort chauffage personnalisé selon vos souhaits, vos habitudes et les périodes d'occupation de votre logement.
La régulation modulante intégrée dans ce thermostat adapte la température des radiateurs en fonction de la température ambiantesouhaitée.
L'installation et la première mise en fonctionnement de l'appareil doivent être effectuées par un professionnel qualifié uniquement. Ce dernier est responsable de la conformité de l'installation et de la mise en fonctionnement selon la réglementation en vigueur.
Il convient également de faire appel à un professionnel qualifié pour l'entretien et les réparations de l'appareil.
2 Conservation des documents
- Veuillez conserver ce manuel ainsi que tous les documents qui l'accompagnent à portée de main afin de pouvoir les consulter en cas de nécessité.
Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions du présent manuel.
3 Sécurité
Suivez impérativement les consignes de sécurité et les prescriptions suivantes :
- N'apportez pas de modifications :
- N'effectuez jamais vous-même d'opérations de maintenance ou de réparation sur l'appareil.
- Ne modifiez pas les conditions techniques et architecturales à proximité de l'appareil, dans la mesure où celles-ci peuvent exercer une influence sur la sécurité du fonctionnement de l'appareil.
Attention!
Nous vous recommandons d'être vigilants lors du réglage de la température de l'eau chaude : l'eau peut être très chaude à la sortie des robinets deuisage.
4 Garantie constructeur / responsabilité
Merci d'avoir choisi Saunier Duval Eau Chaude Chauffage France (« Saunier Duval »).
Le thermostat d'ambiance (TA) que vous\
avez besoin a fait l'objet de nombreux\
contrôles qualitatifs. Cet appareil doit être\
installé par un professionnel qualifié à\
même de vérifier que toutes les contraintes\
techniques liées au raccordement de
l'appareil ainsi qu'aux caractéristiques du local où il est monté sont respectées. Toutefois, afin que vous puissiez bénéficier au moins de ses performances, votre TA, dès son installation, devra impérativement faire l'objet de contrôle des fonctionnements et de réglages spécifiques à l'installation sur laquelle il est raccordé.
Saunier Duval vous offre une garantie pièces de deux années qui couvre tout remplacement de pièce reconnue défectueuse, à l'exclusion des frais de main-d'œuvre et de déplacement.
Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins 1 fois par an, voire plus si nécessaire.
Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pièces reconnues défectueuses à l'origine, après examen en nos usines.
La réparation des pièces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de celle-ci.
La garantie pièces constructeur ne saurait être retenue en raison d'une mauvaise installation de l'ensemble, de conditions de stockage inappropriées ainsi qu'en cas de fonctionnement défectueux ou de détérioration du TA résultat d'un usage anormal ou abusif, d'une insuffisance d'entretien. Elle est conditionnée à la réalisation de l'installation en conformité
avec les règles de l'art, les normes en vigueur, les instructions particulières figurant sur les notices d'installation ainsi qu'à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.
La garantie pièces constructeur ne couvre pas :
- les dégradations consécutives à un changement de caractéristiques de la tension électrique d'alimentation.
- les interventions effectuées par d'autres entreprises que celles spécialement qualifiées.
L'extension territoriale de notre garantie est expressement limitée au territoire de la France métropolitaine pour des produits
commercialisés et installés en France.
Cette garantie est consentie sans préjudice de la garantie légale de conformité du bien au contrat prévue aux articles L 211-1 et suivants du Code de la Consommation et de la garantie des vices rédhibitoires prévues aux articles 1641 à 1649 du code civil.
Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultat de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité (L 211-4 du code de la consommation). Pour être conforme au contrat, le bien doit :
- Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- correspondre à la description donnée par le vendeur et posseder les qualités que celui-ci aprésentées à l'acheteur sous forme d'échantillon ou de modèle; -présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage;
- Ou onnu par l'acheteur, porté à la connaissance du vendeur et que ce
dernier a accepté (L 211-5 du code de la consommation).
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien (L 211-12 du code de la consommation).
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage, que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus (Article 1641 du code civil).
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice (Article 1648 du code civil, alinéa 1er).
5 Utilisation prévue de l'appareil
L'appareil est fabriqué conformément aux dernières évolutions techniques et aux règles de sécurité en vigueur.
Cet appareil est un thermostat d'ambiance programmable servant à commander une installation de chauffage en fonction de la température ambiante de la pièce où il se situe et également en fonction du programme chauffage enregistré. Cet appareil est destiné à fonctionner uniquement avec le kit MODUZONE.
Toute autre utilisation est considérée comme inadéquate et interdite.
Le fabricant ne sera en aucun cas tenu responsable des dommages ou dégâts résultant d'une utilisation étrangère à l'objet auquel est destiné l'appareil.
Tout risque est supporté intégralement par l'utilisateur.
La notion d'utilisation prévue englobe également le respect des instructions de la notice d'emploi, du manuel d'installation et de tous les documents d'accompagnement ainsi que le respect des conditions d'installation et d'entretien.
6 Entretien courant
- Nettoyez le revêtement de l'appareil à l'aide d'un chiffon sec ou légèrement humide. Assurez-vous que l'eau ne pénétre pas à l'intérieur de l'appareil.
- N'utilisez pas de produit abrasif ou de nettoyant car ceux-ci pourraient abîmer le revêtement ou les pièces en plastique.
7 Recyclage
L'appareil se compose en grande partie de matériaux recyclables. L'emballage, l'appareil ainsi que le contenu du colis ne doit pas être jetés avec les ordures ménagères mais être éliminés conformément à la réglementation en vigueur.

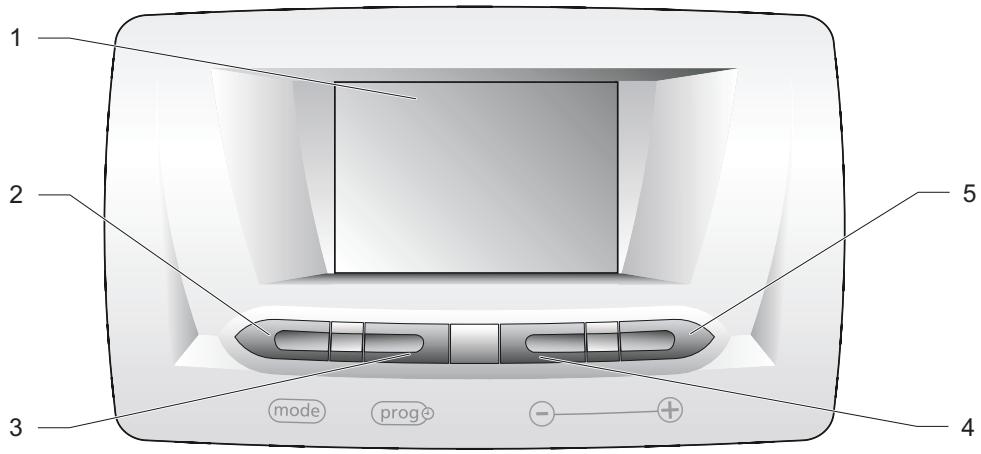

Légende
1 Afficheur 2 Touche (mode) 3 Touche (prog) 4 Touche Θ 5 Touche ⊕

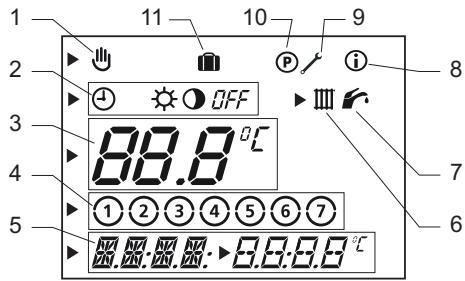

Légende
1 Modification temporaire de la température de consigne ambiantes 2 Modes de fonctionnement 3 Zone d'affichage multifonctions (1) 4 Jours de la semaine 5 Zone d'affichage multifonctions (2) 6 Circuit chauffage 7 Circuit sanitaire 8 Menu Informations 9 Menu installer 10 Menu programmation 11 Fonction vacances
8.3.1 Touche (mode)
En appuyant successivement sur la touche (mode), vous avez accès aux réglages suivants :
| T.A. zone 1 | T.A. autres zones | Description |
| ⓷ | ⓸ | Choix du mode de fonctionnement |
| ⓹ | ⓺ | Réglage de la température chauffage «Comfort» |
| ⓻ | ⓽ | Réglage de la température chauffage «Eco» |
| ⓹ | - | Réglage de la température de l'eau chaude sanitaire |
| ⓺ | - | Fonction «Vacances» |
| ⓺ | - | Réglage du jour de la这段时间 en cours |
| ⓺ | - | Réglage de l'heure |
| ⓹ | - | Réglage de la date |
8.3.2 Touche (prog)
En appuyant sur la touche (prog) :
- successivement : vous pouvez visualiser les différents réglages de l'appareil.
- pendant 5 secondes : vous avez accès au réglage du programme chauffage.
8.3.3 Touche θ
En appuyant sur la touche , vous diminuez la valeur à régler.
8.3.4 Touche
En appuyant sur la touche , vous augmentez la valeur à régler.

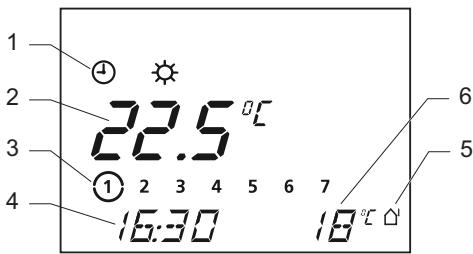

Légende
1 Mode de fonctionnement en cours 2 Température ambiante de la pièce 3 Jour de la semaine en cours 4 Heure actuelle 5 Symbole présence sonde extérieure 6 Température extérieure
8.5 Choix du mode de fonctionnement
- À partir de l'écran principal, appuyez sur la touche (mode) pour modifier le mode de fonctionnement de l'appareil. Le symbole © clignote. Utilisez les touches et - pour désirier le mode de fonctionnement de votre installation.
Le symbole du mode de fonctionnement clignote.
| Symbole | Mode de fonctionnement |
| 1 | Automatique : En fonction des plages horsaires du programme chauffage, l'appareil commute entre les modes de fonctionnement Confort ou Eco. |
| 2 | Confort : Le chauffage fonctionne en fonction de la température Confort régée. |
| 0 | Eco : Le chauffage fonctionne en fonction de la température Eco régée. |
| OFF | Arrêt : Le chauffage est arrêté mais l'eau chaude sanitaire est toujours chauffée à la température régée. La fonction de protection contre le gel de l'appareil est activée. |
Le réglage est validé :
- automatiquement au bout de 10 secondes : l'écran principal s'affiche.
- ou après un appui sur la touche (mode) : le réglage suivant s'affiche.
8.6.1 Réglage de la température chauffage "confort
- À partir de l'écran principal, appuyez 2 fois sur la touche (mode). Utilisez les touches et pour régler la température "Comfort". La température réglée clignote.
| Réglage de la température (°C) |
| min. | 5 |
| conseilé | 20 |
| max. | 30 |
Le réglage est validé :
- automatiquement au bout de 10 secondes : l'écran principal s'affiche.
- ou après un appui sur la touche (mode) : le réglage suivant s'affiche.
8.6.2 Réglage de la température chauffage "eco
- À partir de l'écran principal, appuyez 3 fois sur la touche (mode). Utilisez les touches et pour régler la température "Eco". La température réglée clignote.
| O紧紧围绕 le californique (°C) |
| min. | 5 |
| conseilé | 15 |
| max. | 30 |
Le réglage est validé :
- automatiquement au bout de 10 secondes : l'écran principal s'affiche.
- ou après un appui sur la touche (mode) : le réglage suivant s'affiche.
8.6.3 Réglage de la température de l'eau chaude sanitaire
Ce réglage est possible uniquement avec le thermostat d'ambiance de la zone 1.
- À partir de l'écran principal, appuyez 4 fois sur la touche (mode).
Utilisez les touches et - pour régler la température de l'eau chaude sanitaire
La température réglée clignote.
| Réglage de la température (°C) |
| min. | 38 |
| conseilé | 60 |
| max. | 65 |
Le réglage est validé :
automatiquement au bout de 10 secondes : l'écran principal s'affiche. - ou après un appui sur la touche (mode) : le réglage suivant s'affiche.
Ce réglage est possible uniquement avec le thermostat d'ambiance de la zone 1.
Lorsque cette fonction est activée, le mode de fonctionnement de l'appareil est réglé surFFF pendant votre absence. La protection contre le gel de l'appareil est activée.
- Appuyez 5 fois sur la touche (prog) : le réglage de la durée des vacances (O) clignote pendant environ 10 secondes.
- Appuyez sur la touche ou pour sélectionner le nombre de jours (0 à 99) pendant lequel vous êtes absents. Le symbole s'affiche sur l'écran principal.
La fonction est ensuite activée pour le nombre de jours programmé.
Une fois la durée des vacances programmée atteinte, la fonction
"Vacances" est désactivée automatiquement.
- Pour désactiver la fonction manuellement, appuyez une fois sur la touche (mode).
L'écran principal s'affiche de nouveau et le symbole n'est plus affiché.
8.8 Réglage de l'heure et de la date
Ces réglages sont possibles uniquement avec le thermostat d'ambiance de la zone 1. Ces réglages effectués sur le thermostat de la zone 1 sont automatiquement transmis aux thermostats des autres zones.
8.8.1 Réglage du jour de la période
- À partir de l'écran principal, appuyez 6 fois sur la touche (mode). Utilisez les touches et pour régler le jour de la semaine en cours. Le jour sélectionné clignote.
| ① = Lundi | ⑤ = Vendredi |
| ② = Mardi | ⑥ = Samedi |
| ③ = Mercredi | ⑦ = Dimanche |
| ④ = Jeudi | |
Le réglage est validé :
- automatiquement au bout de 10 secondes : l'écran principal s'affiche.
- ou après un appui sur la touche (mode) : le réglage suivant s'affiche.
8.8.2 Réglage de l'heure
- A partir de l'écran principal, appuyez 7 fois sur la touche (mode). Utilisez les touches et pour régler l'heure actuelle.
- Appuyez sur la touche (mode). Utilisez les touches et pour régler les minutes.
Le réglage est validé :
automatiquement au bout de 10 secondes : l'écran principal s'affiche. - ou après un appui sur la touche (mode) : le réglage suivant s'affiche.
Remarque: si la fonction "Calendrier annuel" a été activée par l'installateur, l'horloge se réglera automatiquement sur les horaires d'été et d'hiver.
8.8.3 Réglage de la date (^*)
(*) Réglage possible uniquement si la fonction "Calendrier annuel" a été activée par votre installateur.
- À partir de l'écran principal, appuyez 9 fois sur la touche (mode). Utilisez les touches et pour régler la date actuelle: Jour/Mois/Année.
Le réglage est validé :
automatiquement au bout de 10 secondes : l'écran principal s'affiche. - ou après un appui sur la touche (mode) : le réglage suivant s'affiche.
8.9 Programme chauffage hebdomadaire
Le programme chauffage hebdomadaire est actif uniquement en mode de fonctionnement ① automatique.
Remarque: si vous souhaitez passer en programmation journalière, contactez un professionnel qualifié.

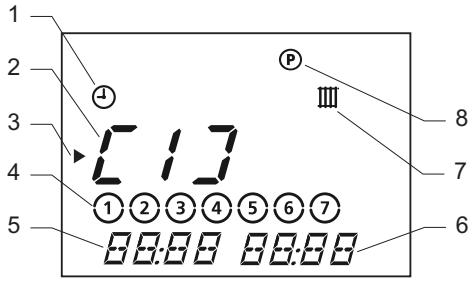

Légende
1 Mode de fonctionnement choisi 2 Plage horaire "Confort" 3 Cursor (indique la valeur à modifier)
4 Jour ou groupe de jours 5 Heure de départ du programme chauffage 6 Heure d'arrêt du programme chauffage 7 Programmation plage horaire chauffage 8 Menu Programming
Vous pouvez déterminer jusqu'à 3 plages horaires de chauffage "Confort" par jour.
Exemples de combinaisons :
- [1] : toute la journée
- [1] : le matin et [2] : le soir
- [1] : le matin, [2] : le midi et [3] : le soir
Attention! Les heures des 3 plages ne doivent pas se chevaucher.

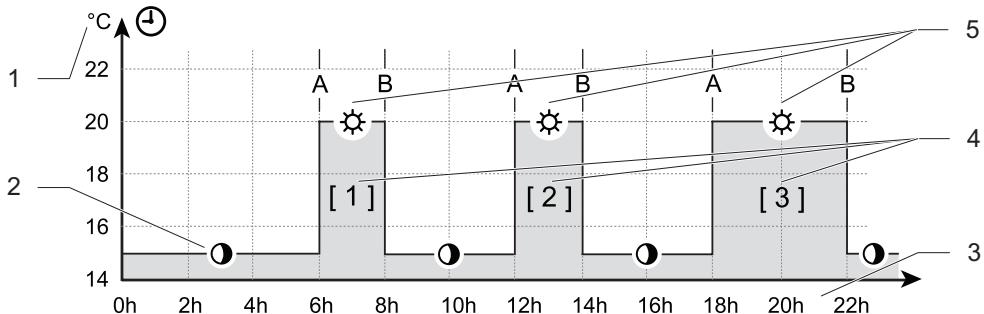

Exemple de programme de chauffage hebdomadaire :
Legende
A Heure de départ de la température
B Heure d'arrêt de la température conform
1 Température régée en mode Eco et Confort
2 Fonctionnement en mode Eco
3 Heures de la journée
4 Plage horaire "Confort"
5 Fonctionnement en mode Confort
Réglages usine des plages horaires :
| Plage horsaire | Jour de semaine / Groupe de jours | Heure de départ | Heure d'arrêt |
| [1] | 1 2 3 4 5 6 7 | 06:00 | 22:00 |
| 1 2 3 4 5 6 7 | 07:30 | 23:30 |
| 1 2 3 4 5 6 7 | 07:30 | 22:00 |
| [2] | - | - | - |
| [3] | - | - | - |
8.9.2 Réglage du programme chauffage hebdomadaire
- Appuyez environ 5 secondes sur la touche (prog).
La plage horaire ["1"] clignote.
- Choisissez la plage horaire que vous souhaitez programmer à l'aide des touches et
- Appuyez sur la touche (prog) et à l'aide des touches (oplus et -), CHOISISEZ le jour de la semaine ou le groupe de jours souhaités pour la plage horaire choisie selon le tableau ci-après.
| Semaine complète | 1 2 3 4 5 6 7 |
| Du lundi au vendredi | 1 2 3 4 5 6 7 |
| Week-end | 1 2 3 4 5 6 7 |
| Pour chaque jour de laSEMaine | 1, 2, 3, etc... |
- Appuyez sur la touche (prog) et à l'aide des touches (oplus et -), CHOISSEZ l'heure de départ puis l'heure d'arrêt de la plage horaire.
- Appuyez encore une fois sur la touche (prog) pour programmer la ou les plage(s) horaire(s) suivante(s).
- Recommencez les opérations de programmation précédentes.
- Appuyez environ 10 secondes sur la touche (prog) pour quitter le menu programmation.
L'écran principal s'affiche.
8.10 Modification temporaire de la température de consigne ambiantе
Remarques :
- Ce réglage n'est possible qu'en mode de fonctionnement ① automatique.
- Ce réglage permet de modifier la température de consigne ambiente jusqu'au prochain changement de température du programme CHAUFFAGE (voir exemple ci-après).

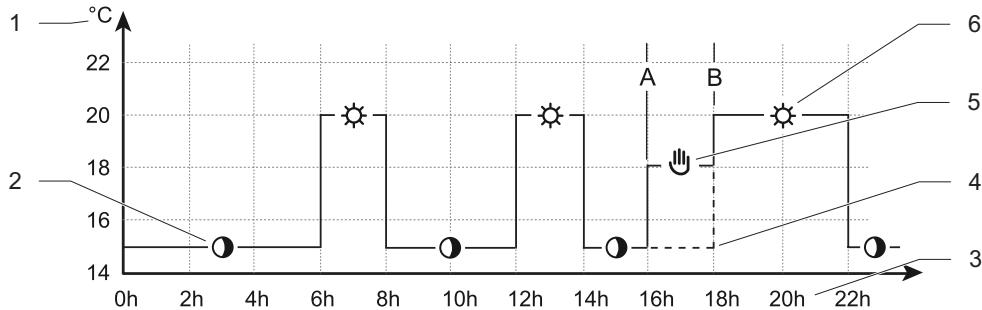

Exemple de modification temporaire de la température de consigne ambiance :
Légende
A Heure de départ de la modification de température B Heure d'arrêt de la modification de température 1 Température réglée en mode Eco et Confort
2 Fonctionnement en mode Eco
3 Heures de la journée
4 Programme chauffage initial
5 Modification temporaire de la température de consigne ambiantes
6 Fonctionnement en mode Confort
- À partir de l'écran principal, appuyez sur la touche ou pour afficher la température de consigne ambiente. Le symbole s'affiche et la température régée précédemment clignote.
- Appuyez sur la touche ou pour régler la température ambiente souhaitée dans la pièce. La température régée clignote.
| 31.41 | Réglage de la température de consigne ambiente (°C) |
| min. | 5 |
| max. | 30 |
Le réglage est validé :
- automatiquement au bout de 10 secondes : l'écran principal s'affiche.
- ou après un appui sur la touche (mode) : le réglage suivant s'affiche.
Au prochain changement de température du programme chauffage, le symbole ne sera plus affiché.
Pour annuler ce réglage, appuyez sur la touche (mode). Le message QFF s'affiche.
Le menu principal s'affiche de nouveau au bout de 3 secondes et le symbole n'est plus affiché.
Ce menu permet de visualiser les différents réglages de l'appareil.
- À partir de l'écran principal, appuyez sur la touche (PROG) autant de fois qu'il est nécessaire pour afficher les informations suivantes : Le symbole (i) s'affiche.
| T.A. zone 1 | T.A. autres zones | Description |
| # | # | Affichage du nombre de la zone attribué :
LEAD 1 = T.A. zone 1
SLAV 2 = T.A. zone 2
SLAV 3 = T.A. zone 3
SLAV ... = T.A. zone ... |
| # | # | Affichage de la valeur de la température «Confort» régée |
| # | # | Affichage de la valeur de la température «Eco» régée |
| # | - | Affichage de la valeur de la température sanitaire régée |
| # | # | Affichage des plages horaires régées du programme chauffage |
| ® | - | Affichage de la date (si la fonction «Calendrier annuel» a été activée par votre installateur) |
| ® | ® | Affichage du nom commercial de l'appareil |
8.12 Remplacement des piles
Lorsque "BATT" apparait sur l'afficheur, la durée de vie des piles est équivalente à un mois environ.
Remarques :
- Si les piles ne sont pas replacées à temps, la chaudière fonctionne sans prendre en compte le thermostat d'ambiance.
- Les réglages de l'appareil sont conservés lors du remplacement des piles.
- Nettoyez le compartiment des piles avant d'insérer des piles neuves.
- Ne mélangez pas des piles usées et des piles neuves, ou des piles de types différents.
- N'utilisez pas de piles rechargeables.
- N'exposez jamais les piles à une chaleur excessive ou à une flamme, n'essayez jamais de les démonter et veillez à ce qu'elles ne soient pas en court-circuit.
- Ne conservez pas de piles usées dans l'appareil.
- Si de l'électrolyte fuit et entre en contact avec la peau ou les vêtements, rincez-les immédiatement avec de l'eau.

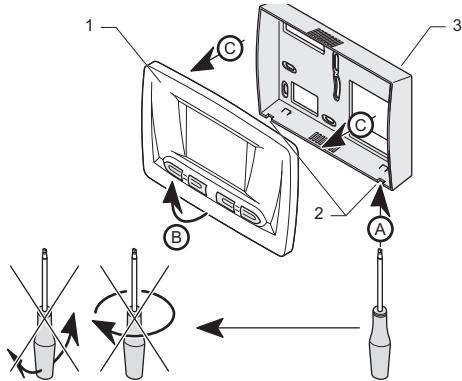

Légende
1 Tableau de bord 2 Ergot 3 Boîtier
- Retirez le tableau de bord (1) du boîtier de l'appareil (3) en respectant l'ordre des opérations (A) à (C).

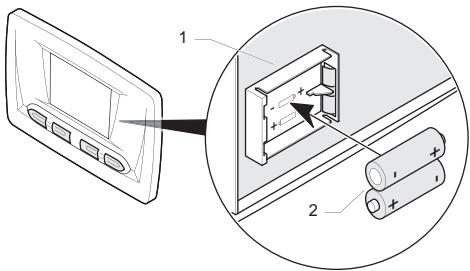

Légende
1 Compartiment à piles 2 Piles
- Remplacez les piles usées par des piles neuves de type "AAA LR03" en respectant leur polarité (sens "+" et "-").
1 Zone d'affichage multifonctions
En cas d'anomalie, l'appareil affiche des messages d'erreur dans la zone d'affichage multifonctions (1) de l'afficheur.
Attention!
N'essayez jamais de procéder vous-même à l'entretien ou aux réparations de votre appareil et ne remettez l'appareil en fonctionnement que lorsque la panne a été résolue par un professionnel qualifié.
| T.A. zone 1 | T.A. autres zones | Défaut | Cause | Solution |
| | L'afficheur est étant | Les piles n'alimentent pas l'appareil | Vérifiez que :
- les piles sont bien installées dans leur compartment
- la polarité des piles n'est pas inversée
- les piles ne sont pas usées. Si c'est le cas, remplacez-les par des piles neuves. Dès que l'alimentation est rétablie, l'appareil se remet automatiquement en service. Si le défaut persiste, contactez un professionnel qualifié. |
| | La température ambiente n'avait pas la température programmée. | Mauvais réglage des vannes thermostatiques des radiateurs | Vérifiez que les vannes thermostatiques des radiateurs de la pièce ou est installé l'appareil sont réglées au maximum. Si c'est le cas, contactez un professionnel qualifié. |
| ® | ® | BATT | Le niveau des piles est faible | Remplacez les piles (voir chapitre «Remplacement des piles») ou contactez un professionnel qualifié. |
| ® | - | COM Err | Erreur de communication entre la chaudière et le récepteur radio | Contactez un professionnel qualifié. |
| ® | ® | RF Err | Erreur de communication entre le récepteur radio et le thermostat d'ambiance | Vérifiez qu'il n'y a pas de coupure du réseau électrique, que le kit est correctement branché et sous tension. Dès que l'alimentation est rétablie, l'appareil se remet automatiquement en service. Si le défaut persiste, contactez un professionnel qualifié. |
| ® | - | BMU Err | Défaut chaudière | Contactez un professionnel qualifié. |
| ® | - | Autres défauts | - | Contactez un professionnel qualifié. |
10 Protection contre le gel
Le système de protection contre le gel de l'appareil commande la mise en fonctionnement de la chaudière (*) lorsque :
- Le récepteur ne reçoit plus de signal radio du thermostat d'ambiance.
- La température ambiente dans la pièce où est installé l'appareil descend en dessous de 5°C. Utilisez la fonction "Vacances" de l'appareil en lui indiquant la durée de votre absence (voir chapitre "Fonction vacances") pour une absence à durée déterminée.
- Mettez le mode de fonctionnement de l'appareil sur pour une absence à durée indéterminée.
- En cas d'absence prolongée, reportez-vous à la notice de la chaudière.
Valable seulement si le mode chauffage de la chaudière est activé.
1 Vano batterie
2 Pile
