KA-S10 - Amplificateur audio KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio stéréo
Caractéristiques techniques principales	Amplification analogique, 2 canaux, puissance de sortie de 50 W par canal
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	430 mm x 100 mm x 300 mm
Poids	6 kg
Compatibilités	Compatible avec la plupart des enceintes passives
Fonctions principales	Contrôle du volume, réglage des basses et aigus, entrée audio RCA
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange limitée, consulter un professionnel pour les réparations
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable, respecter les instructions d'utilisation
Informations générales utiles	Garantie de 2 ans, consulter le manuel pour des instructions détaillées

FOIRE AUX QUESTIONS - KA-S10 KENWOOD

Comment connecter mon KENWOOD KA-S10 à un autre appareil audio ?

Utilisez les câbles RCA fournis pour connecter la sortie audio de votre appareil au port d'entrée audio du KENWOOD KA-S10. Assurez-vous que l'appareil est éteint avant de faire la connexion.

Que faire si le KENWOOD KA-S10 ne s'allume pas ?

Vérifiez si l'appareil est correctement branché sur une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service client.

Comment régler le volume sur le KENWOOD KA-S10 ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil pour augmenter ou diminuer le niveau sonore. Vous pouvez également utiliser la télécommande pour un contrôle à distance.

Pourquoi le son est-il faible sur le KENWOOD KA-S10 ?

Vérifiez que le volume n'est pas réglé au minimum et que les haut-parleurs sont correctement connectés. Assurez-vous également que les haut-parleurs sont compatibles avec l'appareil.

Le KENWOOD KA-S10 émet-il des bruits de fond ?

Des bruits de fond peuvent être causés par des interférences. Essayez de déplacer l'appareil loin d'autres appareils électroniques. Vérifiez également les connexions des câbles pour vous assurer qu'elles sont sécurisées.

Comment changer les réglages d'égalisation sur le KENWOOD KA-S10 ?

Utilisez les boutons d'égalisation situés sur le panneau avant pour ajuster les basses, les médiums et les aigus selon vos préférences.

Que faire si le KENWOOD KA-S10 surchauffe ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé. Évitez de bloquer les évents de ventilation. Si l'appareil continue de surchauffer, débranchez-le et contactez le service client.

Comment mettre à jour le firmware du KENWOOD KA-S10 ?

Visitez le site Web officiel de KENWOOD pour télécharger les dernières mises à jour du firmware et suivez les instructions fournies pour effectuer la mise à jour.

MODE D'EMPLOI KA-S10 KENWOOD

Attention : Lire attentivement cette page pour garantir une exploitation sans danger.

Les apparèils sont destinés aux opérations comme les suivantes.

L'Europe et le Royaume-Uni. CA 230 V uniquement

Information sur l'élimination des anciens équipements électriques et Electroniques (applicable dans les pays de l'Union Européenne qui ont adopté des systèmes de collecte sélective)

Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures menagères.

Les ancients équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets.

Contactez vos autorités locales pour connaître le site de recyclage le plus proche.

Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Précautions de sécurité

AVERTISSEMENT : POUR EVITER TOUT INCENDIE OU CHOC ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIR

ATTENTION

ATTENTION: POUR REDUIRE LES RISQUES DE CHOC ELECTRIQUE, NE PAS DEPOSER LE COUVERCLE (OU LE PANNEAU ARRRIERE). ANCUE PIECE REPARABLE PAR L'UTILISATEUR NE SE TROUVE A L'INTERIEUR. CONFIER TOUT TRAVAIL D'ENTRETIEN A UN PERSONNEL DE SERVICE QUALIFIE.

LE SYMBOLE DE L'ECLAIR DANS UN TRIANGLE EQUILATERAL A POUR BUT D'ATTIRER L'ATTENTION DE L'UTILISATION SUR LA PRESENCE, A L'INTERIEUR DU COFFRET, D'UNE TENSION DANGEREUSE ET NON ISOLEE D'une PUISSANCE SUFFISANTE POUR CONSTITUER UN RISQUE DE COMMOTION ELECTRIQUE AUX ETRES HUMAINS.

LE POINT D'EXCLAMATION DANS UN TRIANGLE EQUILATERAL A POUR BUT D'ATTIRER L'ATTENTION DE L'UTILISATEUR SUR LA PRESENCE, DANS LA LITTERATURE QUI ACCOMPAGNE CET APPAREIL, D'INFORMATIONS IMPORTANTES RELATIVE A L'EXPLOitation ET A L'ENTRETIEN.

CONSIGNES DE SECURITE IMPORTANTES

Attention : Lire attentivement cette page pour garantir une exploitation sans danger.

Lire toutes les instructions - Lire attentivement toutes les consignes de sécurité et les instructions de fonctionnement avant d'utiliser le produit.

Conserver ce mode d'emploi - Conserver les consignes de sécurité et les instructions de fonctionnement pour pouvoir s'y reporter ultérieurement.

Tenir compte des averissements - Respecter tous les averissements individuels sur le produit et dans le mode d'emploi.

Suivre les instructions - Suivre toutes les instructions de fonctionnement et d'utilisation.

1. Nettoyage - Débrancher la prise murale du produit avant d'entrepreneure son nettoyage. Ne pas utiliser de nettoyants liquides ni de produits en aérosol. Utiliser un chiffon humide pour le nettoyage.
2. Equipements auxiliaires - Ne jamais employer des équipements auxiliaires autres que ceux que recommendé le fabricant du produit car ils peuvent partager un risque.
3. Eau et humidité - Ce produit ne doit pas être exposé aux écoulements d'eau ni aux éclaboussures - par exemple, prés d'une baignoire, d'un lavabo, d'un évien, ou d'u'curve à lessive, dans un sous-sol humide, ou prés d'une piscine, etc. Ne placer chaque object contenant un liquide, tel qu'un vase de fleurs, sur l'appareil.
4. Accessoires - Ne pas placer le produit sur un socle, un chariot, un trépied, une console ou une table instable. En plus des dégradations qu'il subirait, sa chute pourrait provoquer de graves blessures aux enfants ou adultes à proximé. Utiliser un socle, un chariot, un trépied, une console ou une table conformes aux recommendations du fabricant ou bien vendus avec le produit. Pour fixer le produit, suivre les instructions du fabricant et utiliser des

accessoires recommendés par le fabricant.
Si le produit est placé sur un support mobile, le déplacer avec soin. Les arrêtés brusques, contraintes ou irregularités du plancher par exemple pourrait provoquer une chute du produit.

1. Aération - Le coffret compte des ouyies et des ouvertures destinées à assurer une ventilation suffisante pour que l'appareil fonctionne bien sans échauffement. Ne jamais obstruer ces ouvertures. Ne jamais bloquer les orifices d'arération en utilisant l'appareil sur un lit, un divan, un tapis ou autre surface similaire. Le produit ne peut être installé dans une bibliothèque ou un autre meuble qu'a condition de prévoir une ventilation suffisante et sous réserve de respecter les instructions du fabricant.
2. Sources d'alimentation - Ce produit ne doit être raccordé qu'à une alimentation du type indiqué sur le produit. En cas de doute sur les caractéristiques du secteur local, contacter le revendeur du produit ou la compétie d'électricité.
3. ATTENTION - Polarisation - La fiche du cordon d'alimentation du produit est de type fiche d'alimentation en courant alternatif polarisé (fiche dont l'une des lames est plus large que l'autre). L'une des broches de la fiche est plus large que l'autre et la fiche nerette dans la prise que dans un seul sens. Cette particularité est une mesure de sécurité. Si vous ne parvenez pas à introduire la fiche dans la prise, essayez dans l'autre sens. Si la fiche nerette pas dans l'autre sens non plus, faites replacer par un électricien qualifié la prise murale par une prise du nouveau modele. Ne supprimez pas la fiche de sécurité.

4. Protection du cordon d'alimentation - Les cordons d'alimentation doivent être places de manière qu'ils ne soient pas piétinés ni écrasés; faire attention en particulier aux cordons près des prises ou réceptacles et au point où ils sortent du produit.

5. Foudre - Pour assurer la protection de ce produit par temps d'orage, ainsi que lorsqu'on le laisse sans surveillance et ne prévoit pas de s'en servir avant longtemps, il est recommendé de débrancher le cordon d'alimentation ainsi que la prise d'antenne ou de distribution cablée. On évitera ainsi le risque d'endommagement du produit par la foudre ou les surtensions.

6. Surcharge - Ne pas utiliser les prises murales ou rallonges en surcharge car cette fait courir le risque d'incendie ou d'électrocution.
7. Pénetration d'objets et de liquides - Ne jamais enforcer d'objets d'aucune sorte dans les ouvertures du produit carils risquent de toucher des points de tension dangereux ou de court-circuiter des pieces, ce qui pourrait provoquer un feu ou un choc électrique. Ne jamais renverser de liquide d'aucune sorte sur le produit.
8. Entretien - Ne pas tenter de réparer le produit soi-même car l'ouverture ou le retrait d'un couvercle risque d'exposer l'utilisateur à des dangers, par exemple une tension dangereuse. Toute réparation doit être confiée à un personnel d'entretien qualifié.
9. Endommagement demandant réparation - Débrancher le produit de la prise secteur et le faire réparer par un technicien qualifié dans les cas suivants:

a) Lorsque le cordon d'alimentation secteur ou sa fiche sont endomagés.
b) Lorsqu'un liquide a ete renversé, ou que des objets sont tombés, dans le produit,
c) Lorsque le produit a ete exposé à la pluie ou à l'eau,
d) Si le produit ne fonctionne pas normalement alors qu'il est utilisé conformément au mode d'emploi,
e) Si le produit est tombé ou qu'il a subi des dégats,
f) Si les performances du produit se sont manifestement dégrées. - Cela signifie que le produit a besoin d'être réparé.
g) Si une oedur anormale ou de la fumée se dégage.

1. Pièces de rechange - Lorsqu'il faut changer une pierce, s'assurer que le dépanneur utilise la pierce de rechange prescrite par le fabricant ou bien une pierce représentant les mêmes caractéristiques que la pierce originale. Les pièces de substitution non agrées par le fabricant font courir un risque d'accidie, d'électrocution et d'autres risques encore.
2. Contrôle de sécurité – Àprous toute intervention d'entretien ou de réparation sur ce produit, demander au dépanneur d'effectuer les vérifications de sécurité pour s'assurer qu'il est en bon état de marche.
3. Montage au mur ou au plafond - En cas de montage du produit au mur ou au plafond, suivre les recommendations du fabricant.
4. Chaleur - Ce produit doit etre tenu a l'ecart de sources de chaleur comme les radiateurs, les trappes de chaleur, les polettes et autres produits. Ne placer aucun objet en combustion, telle qu'une bougie ou une lanterne, sur le produit ou dans son voisinage immediat.
   18.Lignes electriques - Une antennene exterieure ne doit jamais s'installer a proximite de lignes electriques aeriennes ou des fils d'un circuit electrique force ou lumiere ou encore a un endroit ou elle risque de tomber sur de tels circuits ou lignes. Pendant I'installation d'une antennene exterieure, observer la plus grande prudence car tout contact avec une ligne ou un circuit electrique fait courir un danger de mort.

Remarque:

L'article 7 n'est pas requis sauf pour un équipement mis à la terre ou polarisé.

Attention : Lire les pages marquées ◆ avec attention pour garantir un fonctionnement en toute sécurité.

Avant la mise sous tension 11

Précautions de sécurité 11

CONSIGNES DE SECURITE IMPORTANTES 12

Table des matieres 13

Accessoires 13

Particularités 14

Points important 14

Réréquence 14

Entretien 14

Connexions 15

Raccordement des appeareils de lecture 15

Raccordement des enceintes 16

Commandes et indicateurs 17

En cas de difficultés 19

Ca characteristiques techniques 19

Accessoires

Déballage

Déballez soigneusement l'appareil et assurez-vous que tous les accessoires ci-dessous sont présents.

Support (2)

Cordon audio (1)

(Fiche RCA - fiche de 3,5mm

Si unquelconque des accessoires est manuant, ou encore si l'appareil est endommagé ou ne fonctionne pas, prévenez immidiatement le revendeur. Si I'appareil vous a eté livré directement, faites des réserves auprès du transporter. Kenwood you suggere de conserver I'emballage d'origine de maniere que you puissiez ulterieurement reexpédier I'appareil sans risque.

Gardez ce manuel pour une reférence future.

Pour votre reférence

Inscrive le numero de série, que vous trouvrez à l'arrière de l'appareil, dans les espaces prévus de la carte de garantie et dans l'espace prévu ci-dessous. Indiquez les nombres de modulo et de série au cas où vous devrez faire appel à votre concessionnaire pour des renseignements ou réparations de cet apparéil.

Trois yeux de prises d'entrée

Entrée analogue à haut niveau de gain d'entrée (D.AUDIO) pour le raccordement d'un apparéil portable à bas niveau de sortie audio, ainsi que deux entrées analogiques pour les apparéils de salon (CD, AUX).

Prise de sortie de caisson de graves

Un caisson de graves amplifié avec entrée RCA peut être raccordé à cet apparéil.

Trois préréglages de basses comptant des fréquences d' amplification centrales et des niveaux différents peuvent être préseLECTIONnés pour réproduire les basses selon l'environnement et la taille des enceintes.

Installation verticale ou horizontale

Deux supports sont fournis pour l'installation verticale ou horizontale de I'appareil.

Points important

Référence

Précaution concernant la condensation

L'humidité ambiente peut se condenser à l'intérieur de l'appareil si une différence de température importante existe entre la température de l'appareil et celle de l'atmosphère ambiente. En ce cas, l'appareil peut présenter des anomalies de fonctionnement. Si cela se produit, laissez l'appareil pendant quelques heures et ne l'utilise qu'après l'évaporation de l'eau condensée.

Veillez spécialement à la condensation dans les cas suivants:

L'appareil est transporte d'un endroit à un autre et une différence importante de température existe entre les deux endroits, l'humidité de la pierce ou set trouve l'appareil augmente, etc.

Entretien

Entretien de l'appareil

Si la face avant ou le coffret sont sales, les nettoyer avec un chiffon propre et sec. N'utiliser ni diluant, essence, alcohol, etc., car ces produits peuvent decolorer les surfaces.

En ce qui concerne les produits à nettoyer les verres de contact

Ne pas utiliser de nettoyeur de contact car ceci pourrait provoquer un mauvais fonctionnement. Attention en particulier aux nettoyeurs de contact contenant de l'huile car ils risquent de déformer les éléments de plastique.

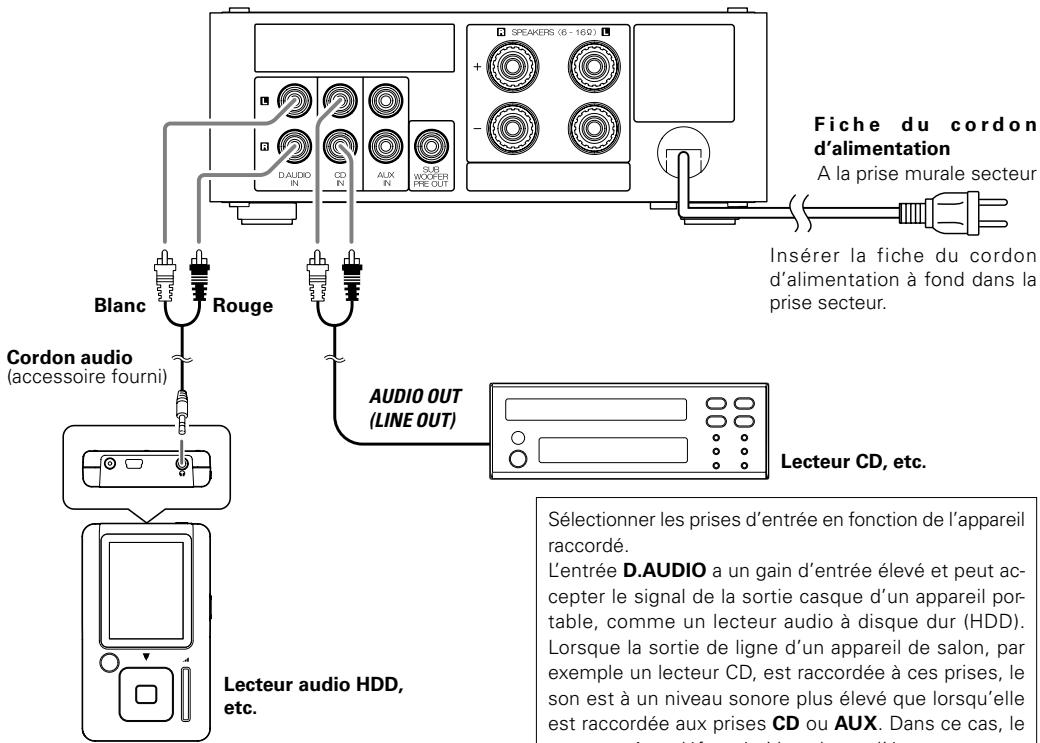

Raccordement des apparciils de lecture

PRECAUTIONS CONCERNANT LES RACCORDEMENTS Ne brancher le cordon d'alimentation sur une prise murale que lorsque tous les apparèils sont raccordés. Avant de débrancher un cordon ou un cable de l'application, toujours régler l'interrupteur POWER sur OFF et débrancher la fiche d'alimentation de la prise secteur.

ATTENTION

L'appareil n'est pas complètement isolé du courant secteur lorsqu'le interrupteur POWER est régé sur OFF. Pour isoler complètement l'appareil de la source d'alimentation, il est nécessaire de débrancher le cordon d'alimentation de la prise secteur. Pour pouvoir couper immédiatement le courant en cas d'urgence, brancher la fiche du cordon d'alimentation sur une prise secteur accessible.

ATTENTION

Veuillez respecter ce qui suit, faute de quoi la ventilation de l'appareil serait perturbée, ce qui pourrait causeur son endommagement, voire un incendie.

• Ne posez Certain appareil sur le dessus de celui-ci.
• Ménagez un espace autour de l'appareil au moins égal aux valeurs ci-dessous (compté à partir des parties faisant saillie).

Panneau supérieur: 50 cm Panneau arrière: 10 cm

• Ne pas placer l'équipment sur un lit, un divan, une carbette ou autre objecte similaire. La poussière aspirée risque de causeur un incendie.

• Si on raccorde un apparéil autre que ceux de cette châne, consulter le mode d'emploi de l'appareil en question.
• Veiller à ce que tous les câbles de raccordement soient correctement enchêés. S'il y a un mauvais contact, le son produit est brouillé ou il n'y a pas de son du tout.

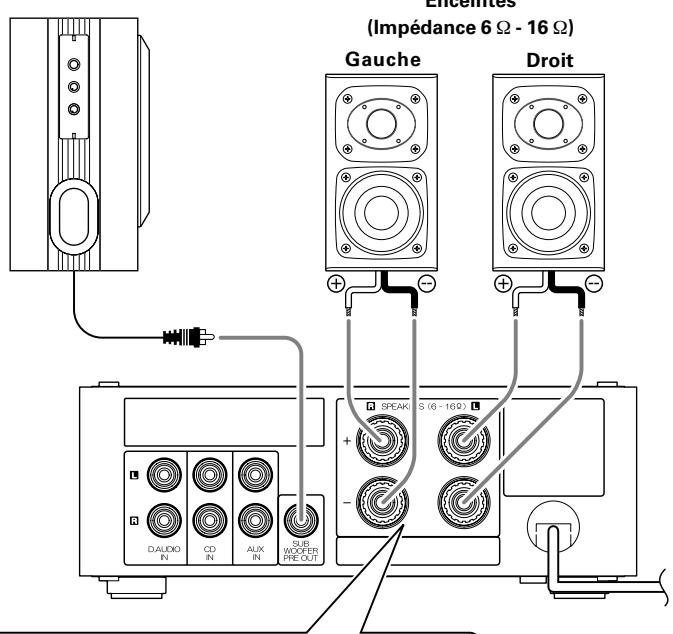

Raccordement des enceintes

PRECAUTIONS CONCERNANT LES RACCORDEMENTS

Ne brancher le cordon d'alimentation sur une prise murale que lorsque tous les apparciels sont raccordés. Avant de débrancher un cordon ou un cable de l'application, toujours régler l'interrupteur POWER sur OFF et débrancher la fiche d'alimentation de la prise secteur.

Les fils des cordons d'enceintes ne doivent pas enter en contact avec les bornes ou le coffret de l'appareil.

Caisson de graves amplifié

Dénudez le cordon.

Desserrez la borne.

Introduisez le cordon.

Serrez laborne.

• Ne jamais court-circuiter les fils de haut-parleur "+" et "-". Un dysfonctionnement pourrait s'ensuivre.
• Si les pôles "+" et "-" sont inversés, le son perdra de son naturel, et les instruments de musique ne seront pas bien placés.
• Veiller à ce que tous les câbles de raccordement soient correctement enchêts. S'il y a un mauvais contact, le son produit est brouillé ou il n'y a pas de son du tout.

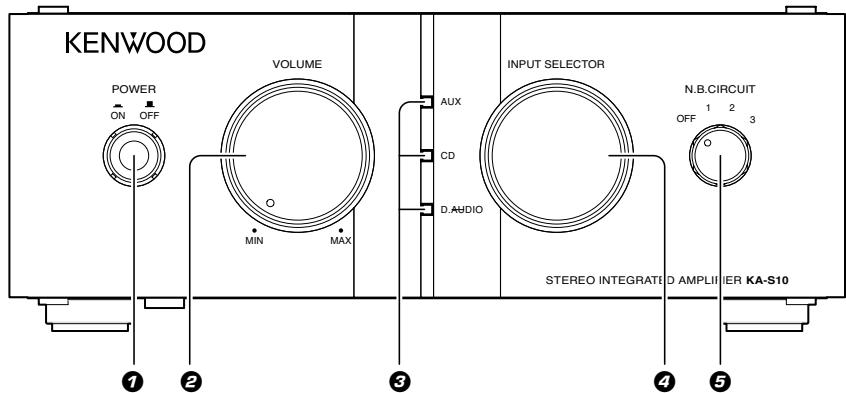

Interrupteur POWER

Pour mesure sous tension (ON) ou hors tension (OFF).

Bouton VOLUME

Une rotation dans le sens horsaire augmente le niveau du volume qui est réduit par une rotation dans le sens opposé.

Indicateur d'entree

L'indicateur de la source d'entrée selectionnee avec le bouton INPUT SELECTOR s'allume.

Tous les indicateurs sont eteints lorsque l'appareil est hors service.

Bouton INPUT SELECTOR

Selectionne la source d'entrée (D.AUDIO, CD ou AUX).

Bouton N.B. CIRCUIT

Ajuste les basses selon trois niveaux.

Selectionner la position en fonction des enceintes qui seront utilisées.

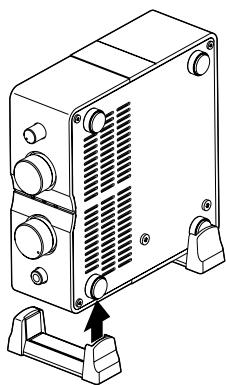

L'appareil peut être installé verticalément ou horizontally, avec les deux supports fournis.

Interrupteur POWER

ATTENTION

Prendre les précautions suivantes avant d'installer l'appareil. Mal installé, l'appareil pourrait se renverser ou tomber et causer des blessures.

• Toujours utiliser les supports fournis pour installer l'appareil verticalément.
• Lorsque l'appareil est installé verticalément, le positionner de sorte que l'interrupteur POWER soit vers le bas, comme sur l'illustration.

ATTENTION

Lors de l'installation de l'appareil, ne pas bloquer les ailettes de ventilation pour que la chaleur puisse se disperser. Sinon, la chaleur peut cause une panne ou un incendie.

Lorsque CD est sélectionné.

Baiser le volume
Monter le volume

1. Mise en et hors service.

Appuyer sur l'interrupteur POWER pourmettre l'appareil hors service.

Un des indicateurs d'entrée s'allume lorsque l'appareil est en service.

Pourmettre l'appareil hors service,appuyer une nouvelle fois sur I'interrupteur POWER.Lesindicateursd'entrée s'eteignent lorsquel'appareil est hors service.

2. Sélection des sources d'entrée désirées.

Tournier le bouton INPUT SELECTOR dans un sens ou l'autre pour sélectionner la source.

L'indicateur d'entrée de la source seLECTIONnée s'allume.

3. Ajustement du volume.

Tourner le bouton VOLUME sans un sens ou l'autre pour régler le volume.

Tournier le bouton dans le sens horsaire pour réduire le volume d'écoute et dans le sens antihoraire pour le réduire.

Réglage du grave avec le bouton N.B. (Natural Bass) CIRCUIT

Tourner le bouton N.B. CIRCUIT dans un sens ou l'autre pour regler les basses fréquences, si nécessaire.

En général, le réglage des basses avec le circuit N.B. est plus efficace lorsque des petites enceintes sont utilisées parce que les basses sont souvent insuffisantes sur ce type d'enceintes. Le bouton N.B. CIRCUIT devrait être réglé sur OFF lorsqu'un caisson de graves est utilisé.

OFF : Lecture normale (Le circuit N.B est désactivé.)

1 : Améliore les basses fréquences autour de 60 Hz.
2 : Améliore les basses fréquences autour de 70 Hz.
3 : Améliore les basses fréquences autour de 100 Hz.

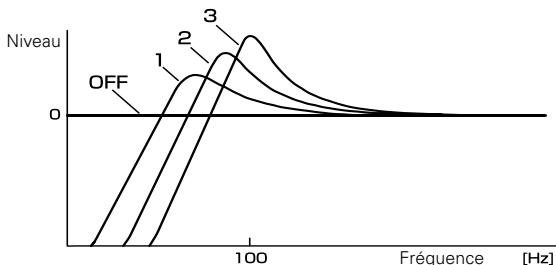

Représentation de l'effet du circuit N.B.

Ce qui semble être une anomalie de fonctionnement, ne l'est pas toujours. Avant de faire appel aux services d'un technicien, procédé aux vérifications mentionnées ci-dessous.

Nature de l’anomalie	Remède
Aucun son ne sort.	Raccorder correctement en se référant à "Connexions". -15 -16Régler à un niveau du volume requis. -18Sélectionne la source d'entrée souhaitée avec le bouton INPUT SELECTOR. -18
Aucun son ou inférences.	Le circuit de protection des enceintes s'est activé. Voir "Circuit de protection des enceintes" ci-dessous et éliminer la source de court-circuit dans les cordons d'enceintes. -19
Le son n'est pas produit aux haut-parleurs de gauche ou de droite.	Raccorder correctement en se référant à "Connexions". -15 -16
Le volume sonore est trop faible.	Raccorder correctement en se référant à "Connexions". -15 -16Si la sortie casque d'un apparéil portable est reliée aux prises d'entrée CD ou AUX, la relier aux prises d'entrée D.AUDIO. -15
Son trop faible et distorsion.	Raccorder correctement en se référant à "Connexions". -15 -16Si la sortie de ligne d'un apparéil de salon, comme un lecteur CD, est reliée aux prises d'entrée D.AUDIO, la relier aux prises d'entrée CD ou AUX. -15

Circuit de protection des enceintes

Le circuit de protection des enceintes s'active si les cordons d'enceintes + et - sont court-circuités lorsque l'appareil est mis en service.

Lorsque le circuit s'active, le son est coupé pour protégger les enceintes et l'appareil.

Si les cordons d'enceintes sont court-circuités, éteindre l'appareil, débrancher le cordon d'alimentation de la prise secteur et rebrancher les cordons d'enceintes correctement en éliminant le court-circuit. Brancher le cordon d'alimentation sur la prise secteur et régler l'interrupteur POWER sur ON pour réutiliser l'appareil.

techniques

[Section audio]

Puisssance effective de sortie en mode STEREO

(1 kHz, 10 % T.H.D., sur 8 Ω) ..... 12 W + 12 W (RMS)

(1 kHz, 10 % T.H.D., sur 6 Ω) ...... 13 W + 13 W (RMS)

Puisssance nominale de sortie en mode STEREO

(63 Hz ~ 12,5 kHz, sur 8 Ω)……… 10W + 10W (DIN)

(63 Hz ~ 12,5 kHz, sur 6 Ω) 11W + 11W (DIN)

Distorsion harmonique totale

Entrée (Sensibilité / Impédance)

LINE (CD, AUX) 250 mV / 22 kΩ

LINE (D.AUDIO) 140 mV / 48 kΩ

Sortie (Niveau / Impedance)

SUBWOOFER PREOUT. 1,8 V/2,9 kΩ

[Générales]

Consummation 28 W

Dimensions

Installation horizontalale

L:171mm H:67 mm P:207mm

Remarques: KENWOOD poursuit une politique permanente de recherche. Pour cette raison les caractéristiques peuvent être modifiées sans préavis.

• Les températures extrêmes froides (quand l'eau gèle), peuvent diminuer les performances.
