GEBRUIKSAANWIJZING KA-S10 KENWOOD

Alvorens het apparaat op het stopcontact aan te sluiten

Let op: Om veilige bediening te waarborgen, dient deze bladzijde zorgvuldig te worden doorgelezen.

De spanningsvereiste van het toestel zich zoals hieronder aangegeven.

Europa en Groot-Brittanniè alleen 230 V wisselestrom

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbol geeft aan dat gebruikte elektrische en elektronische producten nicht bij het normale huishoudelijkke afval mogen.

Lever deze producten in bij de aangewezen inzamelingspunten, waar ze%Xtuals geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt.

Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl.

Wanner u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentièle negatieve gevolgen voor de volksgezondheid en het milieu, die anders konnen ontstaan door een onjuiste verwerking van afval.

Veiligheidmaatregelen

WAARSCHUWING: STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT OM BRAND OF EEN GEVAARLIJKE ELEKTRISCHE SCHOKTE VOORKOMEN.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

LET OP: VERWIJDER HET DEKSEL (OF DE ACHTERKANT) NIET OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN. IN HET INWENDIGE ZIJN GEEN DOOR DE GEBRUKER REPREERBARE ONDERDELEN ANAWEZIG. LAAT ALLE REPARATIES OVER AAN HIERTOE BEVOEGDE PERSONEN.

EEN BLIKSEMIJL IN EEN GELIJKZIJDIGE DRIEHOEK BETEKENT DE AANWEZIGHEID VAN NIET GEISOLEERDE"GEVAARLIJE SPANNINGEN" IN HET INWENDIGE VAN HET APPARAAT. DEZE SPANNINGEN KUNNEN ZO GROOT ZIJN DAT ZE HET GEVAAR VAN EEN ELEKTRISCHE SCHOK OPLEVEREN.

EEN UITROEPTEKEN IN EEN GELIKZIJDGE DRIEHOEK MAAKT DE GEBRUKER EROP ATTENT DAT ER BELANGRIKE BEDIENING/ONDERHOOUDSINFORMATIE IN DE BIJEVOEGDE LITERATUUR IS.

Let op : Om veilige bediening te waarborgen, dient deze bladzijde zorgvuldig te worden doorgelezen.

Lees de instructies - Lees alle veiligheids- en bedieningsinstructies voordat u het product in gebruik neemt. Bewaar de instructies - U dient de veiligheids- en bedieningsinstructies te bewaren zDat u er later nog eensiets in kunt opzoeken.

Neem alle waarschuwingen in acht - U要去 alle waarschuwingen op het apparaat en in de handleiding in acht nemen.

Volg de instructies op -Alle bedieningsinstrumentes要去en worden opgevolgd.

1. Schoonmaken - Haal de stekker van dit product uit het stopcontact voor u het gaat schoonmaken. Gebruik geen vloeibare reinigingsmiddelen de sprays. Gebruik een vochte doeok om het product schoon te makek.
2. Hulpstukken - Gebruik geen hulpstukken die nicht door de fabrikanten worden aanbevolen; deze können risico's met zich meebringen.
3. Water en vocht - Stel dit product Niet bloot aan druipend of spattend water - bijvoorbeeld bij een badkuip, wasbak, aanrecht of wastobbe, of en een vochtgige kelder, of in de buurt van een zwembad of op een soortgelijke plek. Zet geen voorwerpen met vloeistoffen, Zoals een bloemenvaas, op het toestel.
4. Accessoires - Plaats dit product Niet op een wankel karretje, standarda, statief of tafel. Het product zou dan kuren vallen en ernstig letsel toebrengen aan een kind of een volwassene, enatuurlijk ook zelf ernstig beschadig kuren worden. Gebruik uitsluitend een kar, standarda, statief, steunbeugel of tafel die door de fabrikant worden anbevolen. Bevestigen van het productClient te geschienen in overeenstemming met de instructies van de fabrikant en met behulp van

bevestigingtoebehoren zoals aanbevolen door de fabrikant. Wees zeer voorzichtig bij het verplaatsen van een combinatie van dit product en een ker. Abrupt stoppen, te hard duwen en ontgelijke oppervlakken kannen de combinatie van dit product en de ker doen Kantelen.

1. Ventilatie - De openings in de ombouw van het apparaat dienen voor de ventilatie en zorgen dat het toestel Niet door oververhitting verkeerd zou hunnen gaan functioneren. De openings in de behuizing mogen in geen geval worden geblokkeerd door het product op een bed, bank, tapijt of iets dergelijkte te zeften. Dit product mag Niet worden ingebouwd in bijvoorbeeld een boekenkast of rek, behalve wanner er gezorgd worden voor voldoende ventilatie, of wanneer de instructies van de fabrikant zijn opgevolgd.
2. Stroomvoorzieening - Dit product mag alleen worden gebruikt met het type stroobron dat staat aangegeven op het product自分. Raadpleeg uw leverancier of hetplaatselijke elektriciteitsbedrijf indien u zicher bent van het type stroomvoorzieening in uwuis.
3. Beschermen van het netsnoor - Leg het netsnoor zo dat er Niet over gelopen worden en zo dat het snoer niert ergensussen ofonderbekneld kan raken,haarij er special gelet moet worden op de aansluitpunten bij stekkers, bij stopcontacten en het punt waar het snoer het product verlaat.

4. Bliksem - Om dit product extra te beschemmenijdens onweer, of wanner u het langere tjid nicht zult gebruiken, dient u de steker kuit het stopcontact te halen en de antennie of kabelaansluiting los te koppelen. Dit voorkomt Beschadig van het product bij blinkseminlag en stroompieken.

5. Overschrijding - Overschrijd de capaciteit van stopcontacten, stekkerdozen, verlngsnoeren, etc.niet waar dit kanresulteren in brand of een elektrische schok.

6. Voorwerpen en vloeistof in het product - Steek geen voorwerpen in het product via de openingsingen in de behuizing, want deze zuiden binnenin onderdelen kuren raken of kort-sluitien die onderhoogspanning staan, hetgeen zou+kunden leiden tot elektrische schokken of brand. Mors in geen geval vloeistof op het product.
7. Reparatie - Probeer in geen geval dit product zich te repareren,want openen of verwijderen van de behuizing kan u blootstellen aan gevaarlijk hoge spanningen of andere gevaaren. Laat alle werkzaamheden over aan bevoegt servicepersoneel.
8. Schade die reparatie behoeft - Haal de stekker van het product uit het stopcontact en laat het product repareren door bevoegt servicepersoneel onder de volgende omstandigheden:

a) Als het netsnoer of de stekker is beschadigd,
b) Als er vloeistof is gemorst, of als er voorwerpen in het producterechtigt aan gekommen.
c) Als het apparaat blootgesteld is aan regen of water,
d) Als het product neagt maar behoren functioneert zoals beschrenen in de handleiding.
e) IAls het product is gezallen of op een andere manier beschadigd is,
f) Wanneer de prestaties van het product merkbaar verslechteren.
g) Wanneer u iets vreemds ruikt of rook uit het product ziet komen.

1. Veiligheidstest - Na reparatie of onderhoud van dit apparaat, dient u een veiligheidstest door het onderhoudspersoneel te lately uitvoeren, zodat u kurz controleren dat het apparaat juist functioneert.
2. Veiligheidscontrole - Vraag het onderhoudspersoneel om na de onderhods- of reparatiewerkzamheden een veiligheidscontrole uit te voeren, zodate u zeker weet dat het product juist en veilig functioneert.
3. Wand- of plafondmontage - Dit product mag alleen op de door de fabrikant anbevolen manier aan de wand of het plafond worden bevestigd.
4. Warmte - Plaats dit product Niet in de buurt van warmtebronnen zoals radiatoren, verwarmingsroosters, kachels of andere toestellen die warmte produceren. Zet geen brandende voorwerpen, zoals kaarsen of lampionnen op of in de buurt van het product.
5. Elektriciteitskabels - Buitenantennes dieren uit de buurt van elektriciteitkabels, andere elektrische circuits of spanningcircuits te worden geinstalleerd. Let tevens op dat de ante- nenne Niet op deze kabels of circuits kan vallen.Voorkom fatale schokken en let op bij het installereren van antennes dat u geenhoogspanningskabels, elektriciteitkabels en circuits aanraakt.

Let op : Om veiligheidsreden dienen de bladzijden voorzien van het teken zorgvuldig te worden doorgelezen.

Alvorens het apparaat op het stopcontact aan te sluiten 29

Veiligheidmaatregelen 29 BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN..30

Inhoud 31
Verbindingen 31

Specialekenmerken 32

Belangrijke opmerkingen 32
Terreferentie 32
Onderhoud 32

Verbindingen

Aansluitingen 33

Aansluiten van de weergavecomponenten 33

Aansluiten van de luidsprekers 34

Bedieningsorganen en indicators 35

Verticale installment 35

Bediening 36

Oplossen van problemen 37

37

Uitpakken

Pak het apparaat zorgvuldig uit en controllerer of geen van de accessoires ontbreekt.

Standaard (2)

Audio-aansluitsnoer (1) (Tulpstekker - 3,5 mm stekker)

Indien een of meer accessoires ontbreken, of indien het apparaat beschadigd is of Niet werkt, stel dan meteen uw handelaar hiervan op de hoogte. Indien uw apparaatrechtstreeks aan u werd toegezonden, stel dan onmiddelijk het transportbedrijb op de hoogte. Het is aan te raden dat u de originele verpakking bewaart voor het geval het apparaat in de toekomst nogmaals vervoerd moet worden.

Bewaar deze gebruiksaanwijzing voor eventuele naslag in de toekomst.

Voor uw administratie

Noteer het serienummer, op de achterkant van het apparaat, in de waaroor bestemde ruimte op het garantiebewijs en in de onderstaande ruimte. Geef het model- en serialnummer aan uw dealer door wonneer u contact met hem opneemt voor informatie of service.

Met het oog op het aansluten van draagbare apparatuur met een laag uitgangsiveau, is er voorzien in een analoge ingangsaansluiting met een hoge ingangsversterking (D.AUDIO), naast twee analoge ingangsaansluitingen voor gewone componenten (CD, AUX).

Subwoofer uitgangsaansluiting

U kunt een subwoofer met een ingebouwde versterker en een ingang met penstekker-aansluiting aansluiten op dit toestel.

Voor de lage tonen kan, aan de hand van de installment-omgeving en de afmetingen van de luidsprekers, worden gekozen uit drie voorgeprogrammeerde instellenen met verschillend versterkte middenfrequenties en niveaus.

Keuze:tussen verticale of horizontale installmentie

Een paar standaarden worden meegeleverd om dit toestel verticaal of op zich te installereren.

Belangrijke opmerkingen

Terreferentie

Voorzorgen voor condens

Condens (of vocht) worden möglich in het toestel gezormd wanner er een groot temperatuursverschilussen het inwendige van het toestel en de omgeving is.

Het toestel functioneert mogelijk nichtJUST wanneser er condens in het toestel is gevormd. U moet in dat geval een paar uur wachten en het toestel pas in gebruik nemen wanneser de condens is verdampt.

Let vooral bij de volgende omstandigheden goed op:

Er is gauw spreke van condensatie wanner het toestel maar een andere ruimte met een groot verschil in temperatuur wordt verplaatst, wanner de kamer zich vochtig is, etc.

Onderhoud

Onderhoud van het toestel

Veeg het voorpaneel of de behuizing indien nodig met een zachte droge doek schoon. Gebruik geen thinner, benzine, alcohol voor het reinigen. Dit soort middelen tast namelijk de behuizing aan.

Gebruik geen contact-reinigeraardeze problemen kanveroorzaken.Pasvooralopmetcontact-reinigersdieoliebevattenaardeze deplasticonderdelenkunnenaantasten.

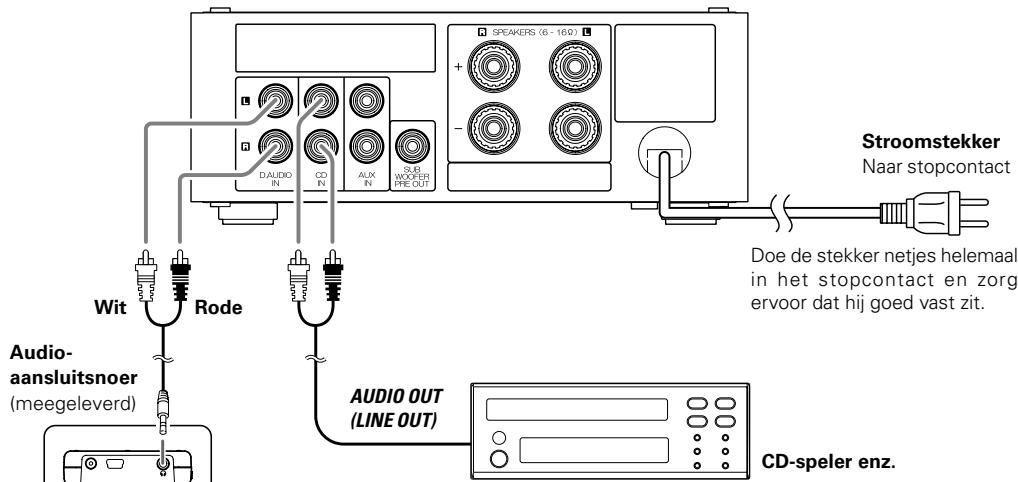

Aansluten van de weergavecomponenten

VOORZORGEN BIJ HET AANSLUITEN

Doe de stekker pas in het stopcontact wonneer u alle andere aansluitingen correct hebt uitgevoerd. Voor u een snoer of kabel loskoppelt van het toestel moet u altijd de POWER schakelaar uit (OFF) zetten en de stekker uit het stopcontact halen.

LETOP

Door alleen de POWER schakelaaruit(OFF) te zetten is dit toestel Niet volledig afgesloten van de stroomvoorziening. Om het toestel volledig af te sluiten van de stroomvoorziening moet u de stekkeruit het stopcontact halen.

Zorg ervoor dat de stekker in een gemakkelijk bereikbaar stopcontact zit, zodate u in geval van noood onmiddelijk de stroomvoorziening maar het toestel kurz onderbreken.

LETOP

Let er op dat u de volgende instructies opvolgt, zo niet, dan kan de ventilatie geblokkeerd raken hetgeen schade of brandgevaar kan veroorzaken.

• Zet geen voorwerpen die de warmteuijtstraling können belemmeren op het apparatus.
• Laat ruimte rond het apparaat (gemeten van de grootste buitenafmetingen inclusief de uitsteekels), gelijk aan of groter dan, zoals hieronder aangegeven.

Bovenkant: 50 cm Achterkant: 10 cm

• Zet de apparatuur Niet op een bed, divan, vloerkleed of een andere dergelijk ondergrond. Het maar binnen gezogen stof kan brand veroorzaken.

Kies de ingangsaansluiting aan de hand van het soort apparaat dat u erop wilt aansluiten.

De D.AUDIO ingangsaansluiting is voorzien van een hoge ingangsversterking zodate u er de hoofdtelefoonaansluiting van draagbare apparatuur, zoals een HDD (harde schijf) audiospeler op aan kunt sluiten. Wanner de lijn-uitgang van reguliere apparatuur, zoals een CD-speler, op deze ingang zou worden aangesloten, za het geluid met een viel groter volume worden weergegeven dan wanner u deze apparatuur zou aansluten op de CD of AUX aansluitingen. In een dergelijk geval kan de geluidsweergaveECHTER gemakkelijk verrormd raken wanner het volume te hoog worden gezet.

• Mocht er een extra systeemkomponent worden aangesloten, raadpleeg dan tevens de gebruiksaanwijzing van die component.
• Sluit alle snoeren stevig aan. Bij een los contact za er möglichk geen, of een gestoorde, weergave zich.

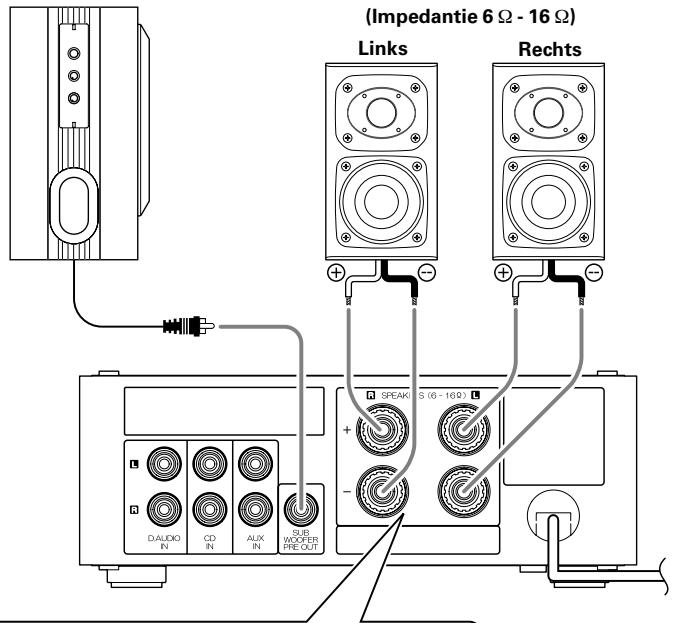

Aansluiten van de luidsprekers

VOORZORGEN BIJ HET AANSLUITEN

Doe de stekker pas in het stopcontact wonneer u alle andere aansluitingen correct hebt UITgevoerd. Voor u een snoer of kabel loskoppelt van het toestel要去 u.altijd de POWER schakelaar uit (OFF) zetten en de stekker uit het stopcontact halen.

Wees voorzichtig dat de geleidende kernen van de luidsprekerdraden geen contact makes met andere aansluitingen of met de behuizing van het toestel.

Subwoofer met
ingebouwdeversterker

7 Verwijder een stuk van de isolatie.

Draai los.

Insteken.

Draai vast.

• Sluit de "+" en "-" luidsprekersnoeren nicht kort. Dit kan een foutieve werkung tot geolg hebben.
• Als de "+" en "-" polen worden omgewisseld, zal het geluid onnatuurlijk klinken en zullen de muziekinstrumenten enz. Niet duidelijk geplaatst können worden.
• Sluit alle snoeren stevig aan. Bij een los contact za er möglichk geen, of een gestoorde, weergave zich.

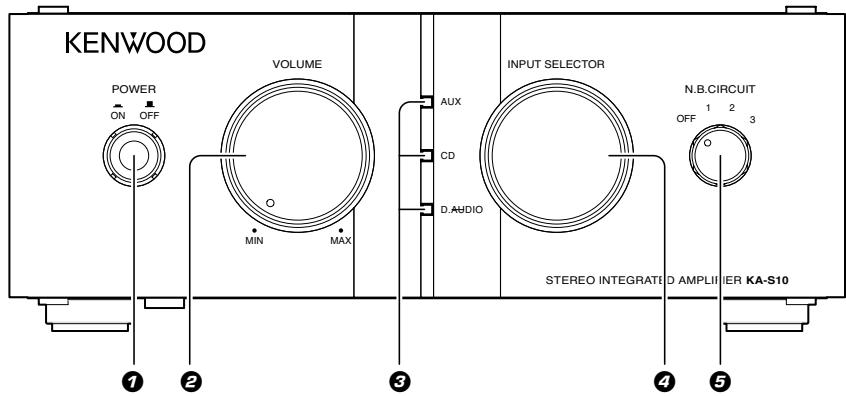

POWER schakelaar

Hiermee schakelt u de stroom in (ON) enuit (OFF).

2 VOLUME knop

Draai de knop maar rechts om het volumeniveau teverhogen en draaiaar links om het te verlagen.

Ingangsindicator

De indicator die hoort bij de met de INPUT SELECTOR knop geselecteerde signaalbron zal oplichten.

Wanner de stroom wordt uitgeschakeld, gaan alle indicators UIT.

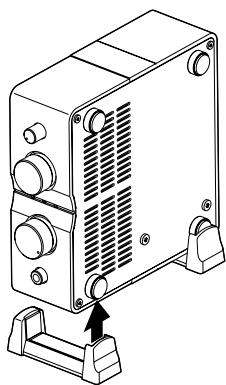

Verticale installment

Met behulp van de twee meegeleverde standarden kan het toestel verticaal, op zijn linkerrijkant, worden gezet.

POWER schakelaar

INPUT SELECTOR knop

Hiermee aunt u de signaalbron selecteren (D.AUDIO, CD of AUX).

N.B. CIRCUIT knop

Hiermee wordt de weergave van de lage tonen geregold in drie stappen.

Kies de gewenste stand aan de hand van de gebruekte luidsprekers en uw persoonlijke voorkeur.

LETOP

Neem de volgende voorzorgen in acht wanner u het toestel gaat installereren. Incorrecte installmentie kan ertoe leiden dat het toestel kanentl of valt en letselveroorzaakt.

• Gebruik.altijd de meegeleverde standaarden wanner u het toestel verticaalGaat installeren.
• Wonneur u het toestel verticaal zet, dient u het zo teplaatsen dat de POWER schakelaar onderaan komt, Zoals u kurz zien op de afbeelding.

LET OP

Wees bij het installereren van het toestel voorzichtig dat u de ventilatie-openingen Niet blockkeert of afdekt om zeker te konnen zijn van voldoende koeling. Anders zou het binnenwerk van het toestel oververhit konnen raken, hetgeen kan leiden tot storingen of zichs brandgevaar.

1. Aan en uit zetten van het toestel

Druk op POWER om het toestel aan (ON) te zetten.

Eén van de ingangsindicatoren zar oplichten wanner de stroom worden ingeschakeld.

Om het toestel UIT (OFF) te zetten, dient u nog een keer op POWER te drukken. De ingangsindicatoren horen UIT te gaan wonneer de stroom isuitgeschakeld.

Indien CD is gekozen.

2. De gewenste bron selecteren.

Draai aan de INPUT SELECTOR knop om de gewenste signaalbron te selecteren.

De indicator die hoort bij de geselecteerde signaalbron za oplichten.

Volume

lager

Volume

hoger

3. Volume aanpassen.

Draai aan de VOLUME knop om het gewenste volume in te stellen.

Draai deze knop met de klok mee om het volume te verhogen, of gegen de klok in om het volume te verlagen.

Regelen van de weergave van de lage tonen met de N.B. (Natural Bass) CIRCUIT knop

Draai aan de N.B. CIRCUIT knop om, indien gewenst, de weergave van de lage tonen te regelen.

N.B.CIRCUIT

1 2

In het algemeen werkdt de regeling van de lage tonen via de N.B. schakeling het meest efectief wanner u compacte luidsprekers gebruikt, omdat de lage tonen met dergelijkde luidsprekers vaak onvoldoende tot hunrecht komen. Zet de N.B.CIRCUIT knopuit (OFF) wanner u een subwoofer gebruikt.

OFF: Normale weergave (De N.B. schakeling staatuit.)

1 : De lage tonen rond 60 Hz worden versterkt.
2 : De lage tonen rond 70Hz worden versterkt.
3 : De lage tonen rond 100Hz worden versterkt.

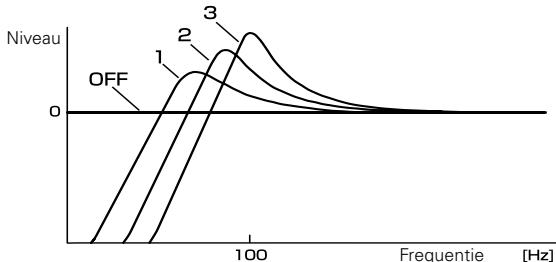

Grafische weergave van het effect van de N.B. schakeling

Zie wanner het toestel Niet juist werkt de onderstaande tabel alvorens eenvakman te raaplogen. U kunt het probleem möglichk zich gemakkelijk oplossen.

Probleem	Oplossing
Geen geluidsweergave.	• Sluit juist aan zoals bij "Aansluitingen" aangegeven. →33→34 • Stel het volume in. →36 • Selecteer de gewenste signalbron met de INPUT SELECTOR knop. →36
Geen geluidsweergave of storende ruis.	• De beveiligingsschakeling voor de luidsprekers is möglich in werkig getreden. Lees "Beveiligingsschakeling voor de luidsprekers" hieronder en hef de kortsluitingussen de luidsprekerdraden op. →37
Geen geluidsweergave via de linker of rech terluidspreker.	• Sluit juist aan zoals bij "Aansluitingen" aangegeven. →33→34
Het volume is te laag.	• Sluit juist aan zoals bij "Aansluitingen" aangegeven. →33→34 • Als de hoogtelefoon-uitgang van draagbare apparatuur is verbonden met de CD of AUX ingangsansluitingen, kut u deze het beste loskoppelen en dan opnieuw verbinden met de D.AUDIO ingangsansluiting. →33
De geluidsweergave is te hard en verrormd.	• Sluit juist aan zoals bij "Aansluitingen" aangegeven. →33→34 • Als de lijn-uitgang van reguliere apparatuur, zoals een CD-speler, is verbonden met de D.AUDIO ingangsansluitingen, kut u deze het beste loskoppelen en dan opnieuw verbinden met de CD of AUX ingangsansluitingen. →33

Bveiligingschakeling voor de luidsprekers

De beveiligingsschakeling voor de luidsprekers treedt in werkig wanner het toestel aan worden gezet verwij er kortsluiting isussen + en - luidsprekerdraden. Wanner deze beveiliging in werkring treedt, za het uitgangssignaal worden afgesloten om dit toestel en de luidsprekers te beschermen. Als er kortsluiting isussen de luidsprekerdraden, dient u het toestel uit (OFF) te zetten, de stekker uit het stopcontact te halen enervolgens de kortsluiting op te heffen door de luidsprekerdraten op de juiste manier aan te sluiten. Doe daarna de stekker terug in het stopcontact en zet het toestel weeer aan (ON).

Specifications

[Versterker gedeelte]

Effectief uitgangsvermogen tijdens STEREO werking (1 kHz, 10% T.H.D., bij 8 Ω) 12W + 12W (RMS) (1 kHz, 10% T.H.D., bij 6 Ω) 13W + 13W (RMS)

Nominaal uittgangsvermögenijdens STEREO
werking
(63 Hz ~ 12,5 kHz, bij 8 Ω) 10 W + 10 W (DIN)
(63 Hz ~ 12,5 kHz, bij 6 Ω) 11 W + 11 W (DIN)
Totale harmonische vervorming
0.03 % (AUX IN, 1 kHz, 6 W, 8 Ω)

N.B. schakeling N.B.1.+3,0 dB (bij 60 Hz) N.B.2.+5,0 dB (bij 70 Hz) N.B.3.+7,5 dB (bij 100 Hz)

Ingangs (Gevoeligheid / Impedantie) LINE (CD, AUX) 250 mV / 22 kΩ LINE (D.AUDIO) 140 mV / 48 kΩ

Uitgangs (Niveau / Impedantie)
SUBWOOFER PREOUT 1,8 V/2,9 kΩ
[General]
Opgenomen vermogen 28 W
Afmetingen
Horizontale installment
B:171 mm H:67 mm D:207 mm
Verticale installment
B:89 mm H:182 mm D:207 mm

Opmerkingen: KENWOOD volgt een politiciek van voordurende aanpassing aan neue ontwikkelingen. Hierdoor kannen de specificaties dan ook zonder voorafgaande kennisgeving worden gewijzigd.

• Het toestel werkt möglichnest optimaal in een zeer koude ruimte (bij temperaturen onder nul).
