BEDIENUNGSANLEITUNG KA-S10 KENWOOD

BEDIENUNGSCANLEITUNG

GEINTEGREERDE STEREO VERSTERKER

GEBRUIKSAANWIJZING

AMPLIFICATORE STEREO INTEGRATO

ISTRUZIONI PER L'USO

AMPLIFICADOR ESTEREO INTEGRADO

Achtung: Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.

Geräte sind für Betrieb wie folgt vorgesehen.

Europe und Großbritannien nur Wechselstrom 230 V

Entsorgung von bebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass these Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch ihren Beitrag zur korrekten Entsorgung these Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Unsachgemäß oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling这些东西 erhalten Sie von ihrer Gemeinde oder den communalen Entsorgungsbetrieben.

Sicherheitshinweise

WARNING: DIESES GERÄT DARF NICT IM REGEN ODER IN FEUCHTEN RÄUMEN BETRIEBENWERDEN, UM FEUER UNDE ELEKTRISCHE SCHLAGE ZU VERMEIDEN.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN	ACHTUNG: ZUR VERMEIDUNG VON ELEKTRISCHEN SCHLAGEN KEINE GEHÄUSETEILE (ODER DIE RÜCKWAND) ENTFERNEN. IM INNERN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE. WENDEN SIE SICH FÜR REPARATUREN AN QUALIFIZIERTES KUNDENDIENSTPERSONAL.
DAS BLITZSYMBOL MIT PFEILSPITZE IN EINEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER AUF Nicht ISOLIERTE, SPANNUNGsführende TEILE INNERHALB DES GEHÄUSES HINWEISEN, UM ELEKTRISCHE SCHLAGE ZU VERMEIDEN.
DAS AUSRUFUNGSEZEICHEN IN EINEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER AUF WICHTIGE BEDIENUNG- UND WARTUNGSANWEISUNGEN IN DER MIT DEM GERÄT MITGELIE- FERTEN BEDIENUNGSANLEITUNG AUFRMERKSAM MACHEN.

Achtung: Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.

Lesen Sie die Bedienungsanleitung - Befolgen Sie alle Sicherheits- und Bedingunsanweisungen, wenn Sie这点es Produkt in Betrieb besteht.

Bewahren Sie die Bedienungsanleitung auf -Sie sollen den Sicherheits- und Bedienungsanweisungen für später Nachschlagzwecke aufbewahren.

Befolgen Sie die Warnungen - Sie sollen alle an dem Produkt angegebenen und in der Bedienungsanleitung aufgeführten Warnungen strikt befolgen.

Befolgen Sie die Instruktionen -itte befolgen Sie alle aufgeführten Instruktionen fur die Bedienung und die Verwendung.

1. Reinigung - Ziehen Sie den Netzstecker these Gerätes von der Netzdose ab, bevor Sie these Produkt reinigen. Verwenden Sie niemals flüssige Reinigungsmittel oder Reinigungssprays. Verwenden Sie nur ein angefeuchtetes Tuch für das Reinigen.
2. Zusatzvorrichtungen -Verwenden Sie niemals Zusatzvorrichtungen, die nicht vom Hersteller empfohlen wurden, weil dadurch Unfälle verursacht werden können.
3. Wasser und Feuchtigkeit - Das Gerätarf niemals Wassertropen oder Wasserspritzern ausgesetzt werden - wie sie zum Beispil in der Höhe einer Badewanne, eines Waschbekkens, einer Kuchensprü, einer Waschmaschine, in einem feuchten Kellerraum oder in der Höhe eines Schwimmbekkens usw. auftreten. Stellen Sie niemals mit Flüssigkeiten gefüllte Beñalter, wie z.B. Blumentvasen, auf das Gerät.
4. Zubehor - Ordnen Sie这点 Gerät niemals auf einem instabilen Wagen, Stand, Stativ, Halter oder Tisch an. Das Gerät konnte herunter fallen und ernsthafte Verletzungen bei Kindern und Erwachsenen bzw. ernsthafte Beschädigungen an dem Gerät verursachen. Verwendten Sie nur einen vom Hersteller empfohlenen Wagen, Stand, Stativ, Halter oder Tisch. Die Montage这点 Gerätes ist gemäß den Instruktionen des Herstellern auszuführen, wobei nur das von dem Hersteller empfohlenche Einbaumaterial verwendet werden darf. Lassen Sie außerste Vorsicht walten, wenn Sie das auf einen Wagen angebrachte Gerät mit dem Wagen transportieren. Schnelles An

halten, übermäßige Kraftanwendung und unebene Bodenflächen konnten dazu führen, dass das auf dem Wagen abgestellte Gerät gemeinsam mit dem Wagen umfält.

1. Ventilation - Im Gehäuse des Gerätes sind Ventilations-öffnungen vorhanden, um einen zuverlässigen Betrieb des Gerätes zu gewährleisten und um es vor Überhitzung zu schätzen. Blockieren Sie niemals die Belüftungsöffnungen, indem Sie das Gerat auf einem Bett, Sofa, Teppich oder einerähnlich weichen Unterlage abstellen. Dieses Gerät sollt nicht in ein Bucherregal oder Einbauchrank eingebaut werden, wenn nicht für ausreichende Belüftung gesört ist, wie es in der Einbauanleitung des Herstellers beschrieben ist.
2. Spanningsversorgung - Dieses Gerätarf nur an die Netzspannung angeschlossen werden, die an dem Gerät angegeben ist. Wenn Sie sich über die Art der Spanningsversorgung in ihrer Wohnung nicht sichere sind, wenden Sie sich an ihren Faschhandlcr oder an das örtliche Energieversorgungsunternehmen.
3. Netzkabel - Netzkabel mussen so gefuhr werden, dass sie keine Stolpergefahr bilden und dass keine Beschäftigung durch andere Gegenstände hervorgerufen werden kann. Insbesondere ist Vorsicht an Steckern, Steckdosen sowie dem Austritt des Netzkabels aus dem Gerät geboten.

4. Gewitter - Zum Schutz des Gerätes bei einem Gewitter, oder wenn es über langere Zeit nicht beaufsichtigt und benutzt wird, sollte der Netzestecker gezogen und die Ante- nonne oder das Kabelsystem abgetrennet werden. Dies verhindert Schaden am Gerat aufgrund von Blitzschlag und Spanningsstößen im Wechselstromnetz.

5. Überlastung - Überlasten Sie niemals Netzsteckdosen, Verlängerungskabel oder Mehrfachsteckdosen, weil sonst die Gefahr von Feuer oder elektrischen Schlägen besteht.

6. Eindringen von Fremdmaterial und Flüssigkeit - Achten Sie darauf, dass niemals Fremdmaterial oder Flüssigkeit durch die Belüftungsöffnungen in these Gerät eindringt, da es anderenfalls zu Kontakt mit unter hoher Spannung stehender Bauteile bzw. zu einem Kurzschluss mit dem sich daraus ergebenden Brand oder elektrischen Schlagkommen kann. Verschüttten Sie niemals Flüssigkeiten jeglicher Art auf these Gerät.
7. Wartung - Versuchen Sie niemals selbst, die Wartung dieser Geräte auszuführen, da durch die Öffnungen oder durch das Entfernen von Abdeckungen unter Spannung stehende Teile freiogelegt werden konnen, deren Berührung eine Gefahrenquelle darstellt. Überlassen Sie alle Wartungsarbeiten dem qualifizierten Kundendienst-personal.
8. Beschädigungen, die Reparatur erfordern - Ziehen Sie den Netzstecker, und überlassen Sie unter den folgenden Bedingungen die Wartung dem qualifizierten Kundendienst-personal.

a) Wenn das Netzkabel oder der Netstecker beschädigt ist.
b) Wenn Flüssigkeit auf das Gerät verschüttet wurde oder Gegenstände in das Gerät eingrunden sind.
c) Wenn das Gerät Regen oder Wasser ausgesetzt war.
d) Wenn das Gerät bei Befolgung der Bedienungsanleitung nicht normal arbeitet.
e) Wenn das Gerat fallengelassen oder auf jegliche Weise beschädigt wurde.
f) Wenn das Gerät eine deutliche Änderung der Leistung aufweist, die auf eine erforderliche Wartung hinweist.
g) Wenn ungewöhnlicher Geruch oder Rauch festgestellt wird.

1. Ersatzteile - Wenn Ersatzteile benotigt werden, überzeugen Sie sich, daß der Kundendienstechniker Ersatzteile verwendet, die vom Hersteller vorgeschreiben sind oder die gleichen Eigenschaften wie die Originalteile aufweisen. Nicht zugelassene Ersatzteile können zu Feuer, elektrischen Schlagen oder anderen Unfallen führen.
   14.Sicherheitsprüfung - Bitten Sie den Kundendiensttechniker nach der Beendigung von Wartungs- oder Reparaturarbeiten an thisem Gerat um die Durchführung einer Sicherheitsprüfung, um festzustellen, ob sich das Gerät im einwandfrei Betriebszustand befindet.
2. Wand- oder Deckenmontage - Dieses Geratarf nur gemäß Empfehlung des Herstellers an einer Wand oder an der Decke angebracht werden.
3. Wärme-Das Gerätarf nicht in der Näre von Wärmequellen wie Heizgebälsen, Heizungen, Öfen oder anderen Geräten, die Wärme erzeugen, aufgestellt werden. Stellen Sie niemals Objekte mit offen Flammen, wie Kerzen oder Laternen, auf oder in die Näre des Gerätes.
4. Stromleitungen – Eine Außenantenne sollte nicht in der Höhe von Starkstromleitungen oder anderen elektrischen Leitungen bzw. an Stellen, wo es auf derartige elektrische Leitungen fallen kann, installiert werden. Beim Installieren einer Außenantenne muß mit größter Sorgfalt darauf gehagt werden, nicht versehentlich elektrische Leitungen zu berühren, weil这意味着 lebensgeführlich ist.

Achtung : Lesen Sie die folgendent, min markierten Seiten sorgfältig durch.

Vor Einsatzen der Spannungsvorsorgung..... 20

Sicherheitschinweise 20

WICHTIGE SICHERHEITSINSTRUKTIONEN 21

Inhalt 22

Zubehör 22

Merkmale 23

Wichtige Punkte 23

Referenz 23

Wartung 23

Anschlisse 24

Anschlieben der Wiedergabekomponenten 24

Anschlieben der Laufsprecher 25

Bedienelemente und Anzeigen 26

Vertikale Aufstellung 26

Bedienung 27

Bei Störungen 28

Technische Daten 28

Zubehör

Ausbucken

Packen Sie das Gerät vorsichtig aus, und achten Sie darauf, daß alle Zubehörteile vorhanden sind.

Stander (2)

Audio-kabel (1)

(RCA CA-Stecker - 3,5-mm-Stecker)

Falls nicht alle Zubehörteile vorhanden sind bzw. das Gerät beschädigt ist oder nicht einwandfrei Funktioniert, wenden Sie sich sofort an das Geschäft, in dem Sie das Gerät erworben haben. Wir empfehlen, den Karton und die Verpackungsmaterialien für einen möglichen Transport des Gerätes in der Zukunft aufzubewahren.

Bitte haben Sie diese Bedienungsanleitung für zukünftiges Nachschlagen gut auf.

Seriennummer

Tragen Sie die Seriennummer, die sich an der Rückseite des Gerätes befindet, in die Garantiekarte und unten ein. Geben Sie das Modell und die Seriennummer immer an, wenn Sie sich für Rückragen oder Reparaturen an ihren Fachhändler wenden.

Model KA-S10

Seriennummer

Drei Sätze von Eingangsanschlüssen

Zur Verbindung mit einer tragbaren Komponente mit niedrigem Audioausgangspegel ist ein Analogeingang mit hoher Eingangsverstärkung (D.AUDIO) geben zwei Analogeingängen für normale Desktop-Komponenten (CD, AUX) vorhanden.

Subwoofer-Ausgangsanschluss

Ein Subwoofer mit eingebautem Veränder und Klinken-Eingangsbuchse kann an diesen Gerät angeschlossen werden.

N.B.-Schaltung (natürliche Bände)

Die Basslänge können unter drei Vorgaben mit verschiedenen Verständungsmittenfrequenzen und Pegeln je nach Aufstellungsumgebung und Lautsprechergebnis gewählt werden.

Entweder vertikale oder horizontale Aufstellung

Ein paar Ständer ist zur vertikalen oder flachen Aufstellung vorhanden.

Wichtige Punkte

Referenz

Vorschetshinweise zur Kondensationsbildung

Kondensation (Tau) kann sich im Innern des Geräts bilden, wenn zwischen der Temperatur des Geräts und der Umgebungstemperatur ein wesentlicher Unterschied besteht

Sollte sich im Innern des Geräts Kondensation bilden, ist eine einwandfreie Funktion nicht mehr gewährleistet. In dieser Fall muß keine Stunden gewartet werden; nach dem die Kondensation abgetrocknet ist, kann das Gerät wieder verwendet werden.

Besondere Vorsicht ist unter den folgenden Umständen geboten: Wenn das Gerät von einem Ort zu einem anderen bewegt wird, der eine wesentlich höhere oder niedrigere Temperatur aufweist, oder wenn sich die Luftfeuchigkeit am Aufstellort des Geräts erhöht, usw.

Wartung

Wartung des Geräts

Wenn die Frontplatte oder das Gehäuse verschmutzt sind, können sie mit einem weichen, trockenen Lappen abgewischt werden. Niemals Verdünner, Benzol, Alkohol usw. verwenden, da diese Flüssigkeiten eine Verfürbung des Gehäuses verursachen können.

Hinweis zu Kontreinigern

Kontakt-Reinigungsmittel sollenn nicht verwendet werden, weil dadurch Fehlfunktionen verursacht werden konnen. Insbesondere müssen Reinigungsmittel, die Öl enthalten, vermieden werden, weil sich dadurch Plastikteile verformen konnen.

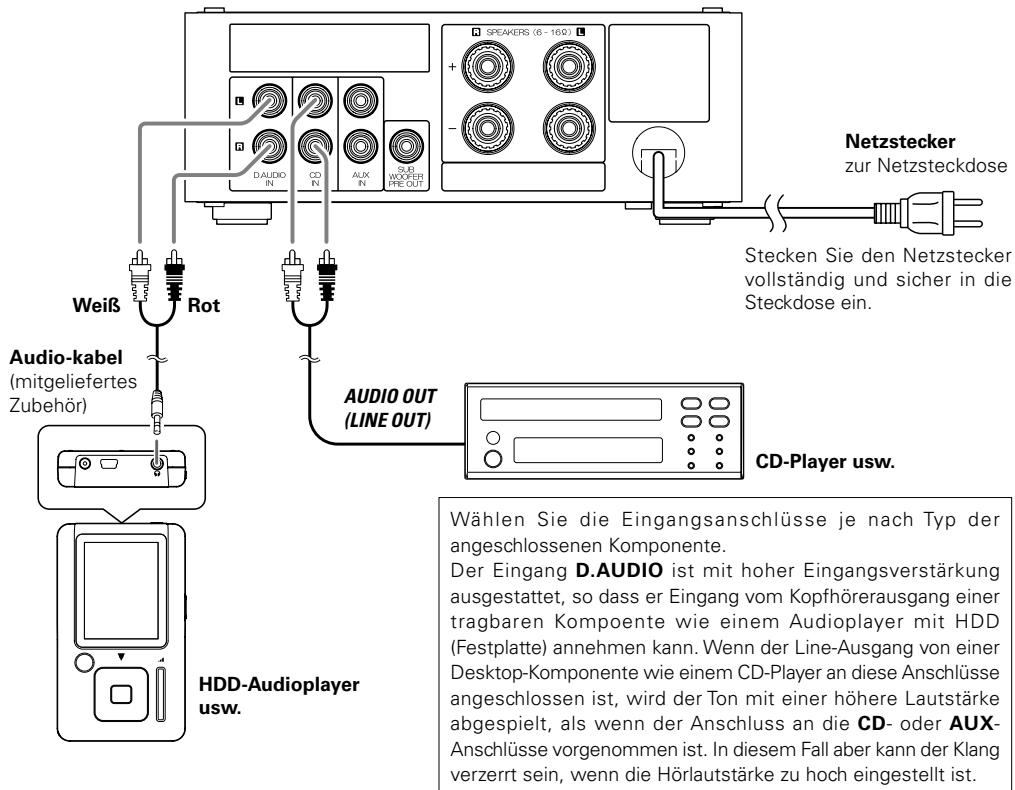

Anschlieben der Wiedergabekomponenten

VORSICHTSMASSREGELN ZUM ANSCHLUSS Das Netzkabelarferdestmitder Steckdoseverbunden werden,wen alle anderen Anschluse erfolgt sind. Vor dem Abziehen von Anschluskabeln vom Gerat muss immer der Netzschalter auf OFF gestellt und der Netzstecker aus der Wandsteckdose gezogen werden.

ACHTUNG

Durch einfaches Umstellen des Netzsteckers auf OFF wird die Stromversorgung zum Gerät nicht vollständig abgebrochen. Zum vollständigen Abtrennen des Geräts vom Stromnetz muss der Netzstecker aus der Steckdose gezogen werden. Um zum sofortigen Unterbrechen der Stromversorgung im Notfall den Netzstecker schnell abziehen zu konnen, wahren Sie eine leicht zugängliche Steckdose.

ACHTUNG

Beachten Sie unbedingt die folgenden Punkte, da anderenfalls die Belüfung blockiert wird, was zu Feuergefahr führt.

• Stellen Sie niemals Gegenstände auf der Einheit ab, welche die Wärmeabfuhr beeinträchtigen.
• Halten Sie ausreichend Abstand rund um die Einheit ein (gemessen von der größten Außendimension einschließlich &berständen), der mindestens den nachfolgenden Werten entspricht.

Oberseite: 50 cm Rückwand: 10 cm

• Stellen Sie das System nicht auf ein Bett, ein Sofa, einen Teppich o. dgl. Durch die Lüftung eingesogene Staubteilchen können einen Brand verursachen.

• Wenn eine zugehörige Systemkomponente angeschlossen wird, muß auch deren Bedienungsanleitung beachtet werden.
• Alle Anschlußkabel müssen einwandfrei angeschlossen werden. Bei unzureichenden Anschlüssen ist es möglich, daß kein Ton reproduziert wird oder daß Störgeräische aufreten.

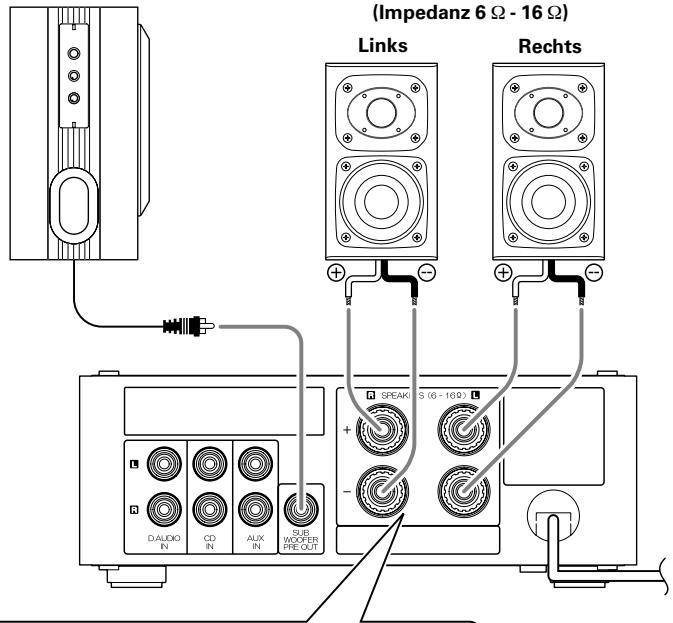

AnschlieBen der Laufsprecher

VORSICHTSMASSREGELN ZUM ANSCHLUSS

Das Netzkabelarf erst mit der Steckdose verbunden werden, wenn alle anderen Anschlasse erfolgt sind. Vor dem Abziehen von Anschlusskabeln vom Gerat muss immer der Netzschalter auf OFF gestellt und der Netzstecker aus der Wandsteckdose gezogen werden.

Achten Sie immer daraufuf, dass Leiteradern von Laufsprecherdrähen nicht andere Klemmen oder das Gehäuse des Geräts berühren.

Subwoofer mit
eingebauem Verstärke

Lautsprecherkabel am Ende abisolieren.

Losen.

Einstecken.

Festdrehen.

Die positiven ^ + ^ und negativen 一 ^ Lautsprechekabel durren niemals kurzgeschlossen werden. Hierdurch konnen Fehlfunktionen verursacht werden.
- Wenn die "+" und "-" Polarität vertauscht wird, hat dies einen unnatuürlich wirkenden Ton und eine inkorrekte Positionierung der Instrumente zur Folge.
- Alle Anschlußkabel müssen einwandfrei angeschlossen werden. Bei unzureichenden Anschlüssen ist es möglich, daß kein Ton reproduziert wird oder daß Störgeräuche auftreten.

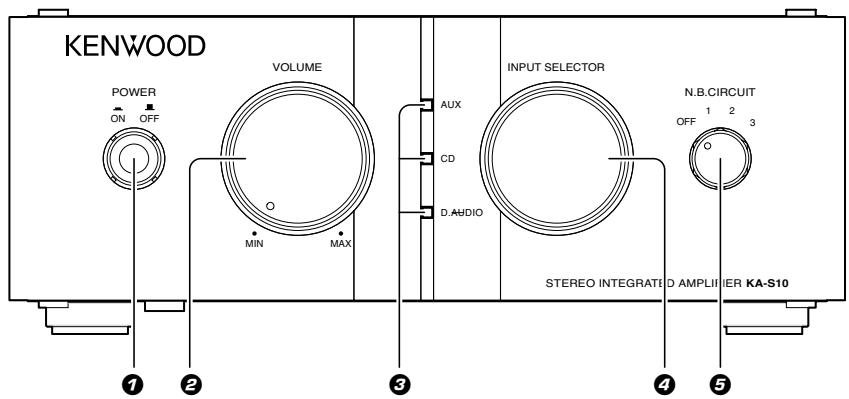

Netzschalter (POWER-Schalter)

Zum Ein- und Ausschalten der Stromversorgung.

VOLUME-Regler

Wenn der Knopf im Uhrzeigersinn gedreht wird, erhöht sich der Lautstärkepegel, und durch Drehen im Gegenuhrzeigersinn wird die Lautstärke reduziert.

Eingangsanzeige

Die Anzeige für die mit dem Knopf INPUT SELECTOR gewähte Eingangssquelle leuchtet auf.

Alle Anzeigen erlösen, wenn das Gerät ausgeschaltet wird.

INPUT SELECTOR-Knopf

Wählt die Eingangsgquelle (D.AUDIO, CD oder AUX).

N.B.CIRCUIT-Knopf

Stellt den Bassklang in drei Schritten ein.
Zum Wahlen der Position entsprechend verwendeten Lautsprechern oder persönlichem Geschmack.

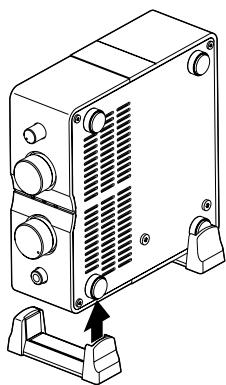

Vertikale Aufstellung

Das Gerät kann vertikal oder auf seiner linken Seite aufgestellt werden, indem das mitgelieferte Ständerpaar verwendet wird.

Netzschalter

ACHTUNG

Bei der Aufstellung des Geräts müssen die folgenden Vorsichtsmaßregeln beachtet werden. Falsche Aufstellung kann zu Umkippen des Geräts oder Herunterfallen führen und Verletzungen verursachen.

• Verwenden Sie immer bei der vertikalen Aufstellung des Geräts die mitgelieferten Ständer.
• Bei der vertikalen Aufstellung des Geräts muss es so platziert werden, dass der Netzschalter unter ist, wie in der Abbildung gezeigt.

ACHTUNG

Bei der Aufstellung des Geräts mussen Sie darauf achten, nicht die Luftungsöffnungen zu verdecken, um für gute Hitzeabführung zu sorgen. Andernfalls kann Hitzestau im Gerät zu Fehlfunktionen oder Bränden führen.

1. Ein- und Ausschalten der Stromversorgung

Drücken Sie den Netzschalter zum Einsatz des Geräts.

Eine der Eingangsanzeigen leuchtet auf, wenn das Geräteingeschaltet ist.

Drücken Sie den Netzschalter erneut zum Ausschalten des

Geräts. Die Eingangsanzeigen müssen erlösen, wenn das Gerät ausgeschaltet wird.

Bei Wahl von CD.

2. Aufwahl der erwünschten Ausgabequelle.

Drehen Sie den Knopf INPUT SELECTOR in die jeweilige Richtung zum Wahlen der Eingangssquelle.

Die Eingangsanzeige für die gewählte Eingangssquelle leuchtet auf.

Lautstärke vermindern
Lautstärke
erhöhen

3. Einstellung der Lautstärke.

Drehen Sie den VOLUME-Regler in die betreffendeichtigung, um die Lautstärke einzustellen.

Durch Drehen im Uhrzeigersinn wird die Hörluststärkehigher gestellt und durch Drehen gegen den Uhrzeigersinn wird sie niedriger gestellt.

Einstellen des Bassklangs mit dem Regler N.B. CIRCUIT (natürliche Basse)

Drehen Sie den N.B. CIRCUIT-Knopf in die betreffende Richtung, um bei Bedarf die niedrigen Frenzen einzustellen.

Grundsätzlich ist die Basseinstellung mit der N.B.-Schaltung am wirksamsten, wenn Kompaktlautsprecher verwendet werden, da die Tiefen bei solchen Lautsprichern führg unzureichend sind. Der N.B.CIRCUIT-Knopf soll bei einem Subwoofer auf OFF gestellt werden.

OFF: Normale Wiedergabe (Die N.B.-Funktion ist deaktiviert.)

1 : Betont die niedrigen Frenzen im Bereich um 60 Hz
2 : Betont die niedrigen Frenzen im Bereich um 70 Hz
3 : Betont die niedrigen Frenzen im Bereich um 100Hz

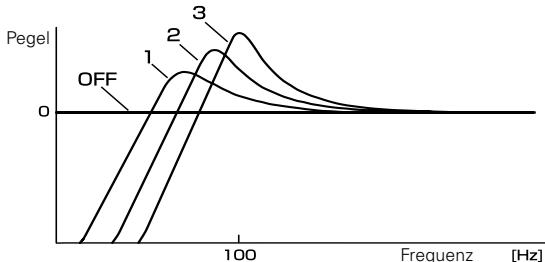

Abbildung der Betonungswirkung der N.B.-Schaltung

Nicht immer handelt es sich bei einer Störung um eine Fehlfunktion des Geräts. Bevor Sie den Kundendienst benachrichtigen, überprüfen Sie das Gerät entsprechend dem Störungssymptom und der nachstehenden Störungssuchtabelle.

Störung	Behebung
Es wird kein Ton reproduziert.	Nach den Anweisungen unter „Anschlüsse“ richtig anschreiben. -24 -25Die Lautstärke einstehen. -27Die gewünschte Eingangssquelle mit dem Knopf INPUT SELEC-TOR wahren. -27
Es kommt kein Ton, oder es tritt Rauschen auf.	Die Lautspeicher-Schutzschaltung kann aktiviert sein. Den Abschnitt “Lautspeicher-Schutzschaltung” unterlesen und den Kurzschluss der Lautsprecherkabel beseitigen. -28
Vom linken oder rechten Lautspeicher wird kein Ton reproduziert.	Nach den Anweisungen unter „Anschlüsse“ richtig anschreiben. -24 -25
Die Lautstärke ist zu niedrig.	Nach den Anweisungen unter „Anschlüsse“ richtig anschreiben. -24 -25Wenn der Kopfhörerausgang einer tragbaren Komponente an die Eingangsanschlüsse CD oder AUX angeschlossen ist, den An Schluss neu an den Eingangsanschlüssen D.AUDIO vornehmen. -24
Die Lautstärke ist zu hoch und der Klang verzerrt.	Nach den Anweisungen unter „Anschlüsse“ richtig anschreiben. -24 -25Wenn der Line-Ausgang einer Desktop-Komponente wie eines CD-Players an die Eingangsanschlüsse D.AUDIO vorgenommen ist, den An Schluss neu an die Eingangsanschlüsse CD oder AUX vomehmen. -24

Laatsprecher-Schutzschaltung

Die Lautsprecher-Schutzschaltung wird aktiviert, wenn das Gerät eingeschaltet wird, während die + und - Lautsprecherkabel kurzgeschlossen sind.

Wenn sie aktiviert ist, unterbricht die Lautsprecher-Schutzschaltung den Audioausgang, um das Gerät und die Lautsprecher zu schützen. Wenn Lautsprecherkabel kurzgeschlossen werden, schalten Sie das Gerät aus, ziehen den Netzstecker von der Steckdose ab und beheben dann den Kurzschluss durch richtig Anschließlich der Lautsprecherkabel. Stecken Sie den Netzstecker in die Steckdose und schalten das Gerät mit dem Netzschalter ein.

Technische Daten

[Audioteil]

Effektief uitgangsvermögen bei STEREO-Betrieb (1 kHz, 10% Klirrgrad bei 8Ω)...12 W + 12 W (RMS) (1 kHz, 10% Klirrgrad bei 6Ω)...13 W + 13 W (RMS)

Nennleistungsabgabe bei STEREO-Betrieb (63 Hz ~ 12,5 kHz bei 8Ω) 10W + 10W (DIN) (63 Hz ~ 12,5 kHz bei 6Ω) 11W + 11W (DIN)

Gesamte harmonische Verzerrung 0,03% (AUX IN, 1 kHz, 6 W, 8Ω)

N.B.-Schaltung N.B.1.+3,0 dB (bei 60 Hz) N.B.2.+5,0 dB (bei 70 Hz) N.B.3.+7,5 dB (bei 100 Hz)

Eingangs (Empfindlichkeit / Impedanz) LINE (CD, AUX) 250 mV / 22 kΩ LINE (D.AUDIO) 140 mV / 48 kΩ

Ausgangs (Pegel / Impedanz) SUBWOOFER PREOUT 1,8 V/2,9 kΩ

[Allgemeine] Leistungsaufnahme 28 W

Abmessungen Horizontale Aufstellung B:171 mm H:67 mm T:207 mm Vertikale Aufstellung B:89 mm H:182 mm T:207 mm

Gewicht (net) 2 kg

Hinweise : Im Sinne ständiger Verbesserung aller Erzeugnisse von KENWOOD gehalten wir uns Änderungen im Design und den technischen Daten ohne vorhergehende Bekanntgabe vor.

• Bei sehr niedrigen Temperatoren (unter dem Gefrierpunkt) wird unter Umständen keine ausreichende Leistung erhalten.

Modelnummer KA-S10 Seriennummer
