Shredstar X10 - Destructeur de documents HSM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Destructeur de documents
Marque	HSM
Modèle	Shredstar X10
Type de coupe (papier)	Coupe en particules
Largeur de coupe (papier)	4,5 x 30 mm
Niveau de sécurité DIN 66399	P-4 / O-1 / T-1 / E-2
Capacité de coupe (feuilles 70 g/m²)	12 feuilles
Largeur d'introduction	220 mm
Type de coupe (CD/DVD/cartes)	Coupe en bandes, largeur 15 mm
Capacité de coupe CD/DVD	1 CD/DVD (épaisseur max. 1,2 mm)
Capacité de coupe cartes	1 carte de crédit/fidélité
Vitesse de coupe	42 mm/s
Volume du collecteur	20 litres
Collecteur séparé pour CD	Oui
Tension d'alimentation	230 V / 50 Hz
Puissance consommée (max)	160 W
Mode de fonctionnement	Fonctionnement de courte durée
Temps de fonctionnement max.	7 minutes
Temps de pause requis	45 minutes
Poids	7,80 kg
Dimensions (L x P x H)	345 x 245 x 445 mm
Niveau sonore (marche à vide / charge)	58 dB(A) / 62 dB(A)
Température d'utilisation	-10°C à +25°C
Humidité relative de l'air (max)	90%, sans condensation
Entretien	Huile spéciale HSM pour bloc de coupe (réf. 1.235.997.403)

FOIRE AUX QUESTIONS - Shredstar X10 HSM

Quelle est la capacité de coupe maximale du HSM Shredstar X10 ?

Le destructeur peut couper jusqu'à 12 feuilles de papier A4 (70 g/m²) en une seule passe.

Quels types de supports puis-je détruire avec cet appareil ?

Vous pouvez détruire du papier, des CD/DVD et des cartes de crédit/fidélité. Insérez les CD et cartes séparément dans l'orifice dédié.

Que faire en cas de bourrage papier ?

Appuyez sur le bouton retour « R » pour inverser le sens de coupe et expulser le papier. Retirez ensuite la pile de documents et réduisez le nombre de feuilles avant de réintroduire.

Comment entretenir le bloc de coupe ?

Huilez régulièrement les cylindres de coupe avec l'huile spéciale HSM. Vaporisez sur toute la largeur par la fente d'alimentation, puis faites fonctionner en marche arrière (bouton R) sans papier.

Pourquoi le voyant 'Overload' s'allume-t-il ?

Cela indique une surcharge : vous avez introduit trop de feuilles à la fois. Le moteur inverse automatiquement le sens pour expulser le papier. Laissez-le faire ou appuyez sur R pour retirer la pile, puis introduisez moins de feuilles.

Que faire si le moteur surchauffe ?

Le voyant 'Overheat' s'allume. Laissez refroidir l'appareil pendant 30 minutes avant de le réutiliser. Évitez de dépasser le temps de fonctionnement continu de 7 minutes.

Comment vider le collecteur de déchets ?

Soulevez la tête de coupe à l'aide des poignées moulées. Videz le collecteur. Ne tassez pas les particules pour éviter d'endommager le mécanisme. Un capteur 'Bin full' s'allume lorsque le collecteur est plein.

Puis-je détruire des trombones ou des agrafes ?

Il est recommandé de retirer les agrafes pour prolonger la durée de vie du bloc de coupe. N'introduisez pas de grands trombones, d'enveloppes à fenêtres ou de matériaux non prévus.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais introduire les mains dans la fente. Éloigner les cheveux longs et vêtements amples. Débranchez l'appareil avant tout nettoyage et n'utilisez pas de sprays inflammables.

Que faire si le voyant 'Bin full' s'allume alors que le collecteur n'est pas plein ?

Vérifiez que le collecteur est correctement enfoncé. Le capteur peut être obstrué par de la poussière. Nettoyez la cellule photoélectrique avec un chiffon sec ou de l'air comprimé.

MODE D'EMPLOI Shredstar X10 HSM

français: Destructeur de documents HSM shredstar 15

1 Explication des symboles et consignes de sécurité

AVERTISSEMENT

Le symbole de danger avec le terme AVERTISSEMENT et le texte sur fond gris vous avertissent d'un risque de blessures graves à mortelles.

ATTENTION

vous indique des dégâts matériels possibles.

Remarque

désigne des informations pour un fonctionnement effi cace de la machine, sans risques.

Recommandations de sécurité

Lisez la notice d'utilisation de la machine avant de la mettre en service ; conservez celle-ci pour une exploitation ultérieure et

transmettez cette notice aux utilisateurs ultérieurs. Tenir compte de toutes les recommandations de sécurité se trouvant sur le destructeur.

Risque de blessures avec des lames tranchantes !

N'introduisez jamais les mains dans la fente d'alimentation en papier.

Danger de blessure par attraction!

Ne pas approcher l'ouverture d'insertion du papier avec des cheveux longs, des vêtements larges, des cravates, des écharpes, des bracelets, des colliers, etc. Ne pas détruire les objets ayant tendance à s'entortiller, bandes, matériel de ligaturage etc.

Risque de brûlure !

N'utilisez aucun détergent ou spray à air comprimé contenant des substances infl ammables, elles pourraient prendre feu.

Dangers pour les enfants et pour d'autres personnes !

La machine ne doit pas être utilisée par des personnes (y compris les enfants de moins de 14 ans) ayant des capacités physiques, sensorielles ou intellectuelles limitées, ou encore manquant de l'expérience et/ou des connaissances requises, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou n'aient reçu des instructions d'utilisation de l'appareil. Les enfants doivent être surveillés afi n de s'assurer qu'ils ne jouent pas avec l'appareil. Ne laissez pas le destructeur de documents allumé sans surveillance.

Risques en raison du courant électrique

Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la machine peut entraîner une électrocution.

- Vérifi ez régulièrement que l'appareil et les câbles ne présentent aucun dommage.

Éteignez le destructeur de documents en cas de détérioration ou de dysfonctionnement, ainsi qu'avant un changement de place nettoyage, et débranchez la prise.

- Évitez que de l'eau pénètre dans le destructeur de documents. Ne plongez ni les câbles secteur ni la fi che secteur dans l'eau. Ne touchez jamais la fi che secteur lorsque vous avez les mains mouillées.

- Ne tirez jamais sur le câble pour débrancher la fi che de la prise secteur, tenez toujours la fi che.

2 Utilisation conforme, garantie

Le destructeur de documents est conçu pour découper le papier ainsi que de petites quantités de CD/DVD et de cartes de crédit/de fi délité.

ATTENTION

N'introduisez pas de grands trombones, d'enveloppes à fenêtres ou à rembourrage, de journaux, de feuilles plastique, de documents laminés, de carton, de plastique, de matériau collant ou dur.

La durée de garantie du destructeur de documents est de 2 ans. L'usure ou les dommages causés par toute manipulation impropre, l'usure naturelle ou encore les interventions d'un tiers ne sont pas couverts par la garantie.

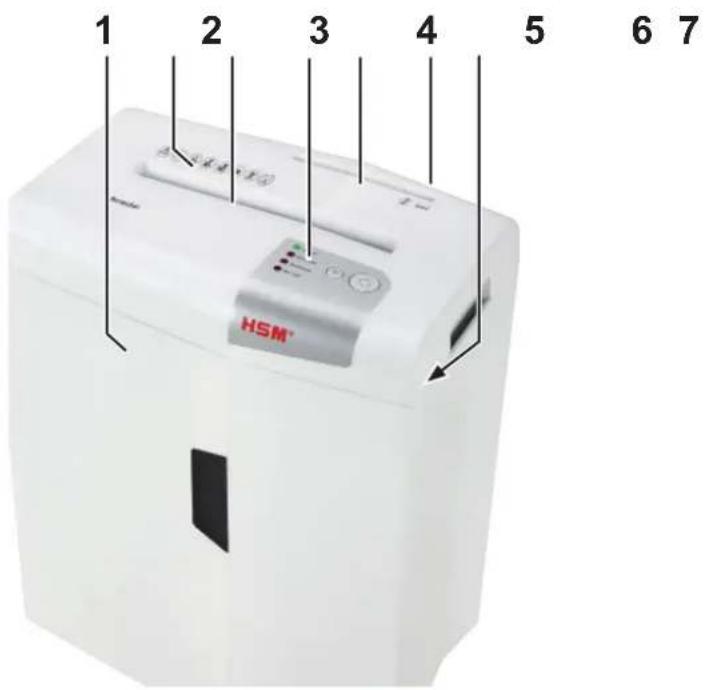

3 Vue générale

1 Collecteur découpé
2 Recommandations de sécurité
3 Orifi ce alimentation papier
4 Unité de commande et d'affi chage
5 Orifi ce d'introduction pour les CD/DVD et les cartes de fi délité / de crédit
6 Commutateur secteur
7 Plaquette signalétique sur la partie inférieure du dispositif de coupe

Éléments de commande et d'affichage

Affichage :

R

Bouton de commande
Bouton retour

4 Mise en service

AVERTISSEMENT

Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la machine peut entraîner une électrocution.

• Utilisez l'appareil uniquement à l'intérieur, dans des pièces sans humidité. Ne l'utilisez jamais dans des pièces humides ou sous la pluie.
• Gardez l'appareil, la fi che secteur et le câble secteur éloigné de tout feu et de surfaces chaudes. Veillez à ce que rien n'obstrue les fentes d'aération et à ce que l'appareil respecte une distance minimum de 5 cm du mur ou des meubles.
• Assurez-vous que la prise secteur est accessible.

• Vérifi ez avant de brancher la prise secteur que la tension et la fréquence de votre réseau électrique correspondent aux indications de la plaque signalétique.

• Placez le range-CD fourni dans la fi xation à l'intérieur du collecteur de déchets.

• Branchez la prise secteur à une prise correctement installée.

5 Manipulation

Mise en marche

• Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. « I ».
• Appuyez sur le bouton de commande.

  Le voyant « en ordre de marche » s'allume.

Remarque

N'utilisez pas les deux dispositifs de coupe simultanément. Détruissez les documents et les CD/cartes de crédit séparément.

Destruction de documents

Remarque

Vous augmentez la longévité de votre destructeur de documents en enlevant les agrafes du papier.

• Introduisez les documents à détruire au milieu de la fente. La cellule photoélectrique active automatiquement le dispositif de coupe. Par conséquent, lorsque vous introduisez des bandes de papier étroites, vérifi ez que la cellule photoélectrique les détecte.
  Lorsque l'orifice d'alimentation est à nouveau libre, le dispositif de coupe se met à l'arrêt et le destructeur de documents se met en veille.

Destruction de CDs / DVDs

AVERTISSEMENT

Danger de blessure par éclats !

Selon le type de matériau, la destruction des CD peut entraîner la projection d'éclats hors du bloc de coupe. Ces éclats pourraient blesser vos yeux.

- C'est pourquoi vous devez porter des lunettes de protection.

• N'entrez qu'un CD/DVD à la fois au milieu de l'orifi ce d'alimentation.
• Videz le collecteur pour CD au bout de 5 CD au plus tard. Le conteneur séparé pour CD se trouve dans le collecteur.

Destruction des cartes de crédit et de fi délité

- Insérez la carte au milieu de l'ouverture d'alimentation. Recyclez les matériaux détruits séparément des déchets en papier.

Mise hors circuit

• Appuyez sur le bouton de commande.
  ▶ Le voyant « en ordre de marche » s'éteint.
• Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. „0“.

6 Affi chages DEL, résolution de problèmes techniques

Power

L'appareil est prêt à fonctionner.

Overload Surcharge

La machine est en sur-régime. Vous avez introduit trop de papier à la fois.

Le dispositif de coupe fonctionne en sens inverse pendant quelques secondes, puis expulse le papier.
- Appuyez si nécessaire sur le bouton retour « R » pour enlever la pile de papier.
- Retirez la moitié de la pile de papier.
- Introduisez les documents les uns après les autres.

Overheat Le moteur est en surchauffe.

- Laisser refroidir le destructeur de documents pendant 30 minutes avant de le mettre à nouveau en service.

Bin full Collecteur plein

L'affichage dans l'élément de commande s'allume. Le bloc de coupe s'éteint.

ATTENTION

Lors de l'arrêt du destructeur, vider la corbeille. Ne pas tasser les particules dans la corbeille, vous pourriez entraîner un dysfonctionnement du dispositif de coupe.

Des poignées moulées sont prévues dans la partie supérieure du boîtier, elles facilitent le levage de la tête porte-lame.

Remarque

Si vous appuyez brièvement sur le bouton retour avant le retrait du conteneur, une partie du matériel découpé est ramenée dans le dispositif de coupe et ne tombe pas à l'intérieur du destructeur de documents.

Le dispositif de coupe fonctionne en continu

• La cellule photoélectrique dans l'alimentation papier est bloquée par du papier. Appuyez sur le papier avec un carton fin et dur.
• La cellule photoélectrique est couverte de poussière de papier. Nettoyez le capteur à l'air comprimé ou avec un pinceau ou un chiff on secs.

Concernant les pannes de natures diff é- rentes, vérifi er avant de contacter notre service après-vente si la tête de coupe a bien été placée sur le collecteur pour documents détruits.

7 Entretien et maintenance

AVERTISSEMENT

Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la machine peut entraîner une électrocution.

Éteignez le destructeur de documents et débranchez la prise secteur avant de changer le destructeur de place ou de le nettoyer.

Les travaux d'entretien liés au retrait de caches du bâti ne doivent être eff ectués que par le service après-vente HSM et les techniciens de maintenance

de nos partenaires agréés. Pour les adresses du service clientèle, voir page 166.

Nettoyez le destructeur de documents uniquement avec un chiff on doux et une solution savonneuse non corrosive. Veiller à ce que l'eau ne pénètre pas dans l'appareil.

Huilez le dispositif de coupe en cas de diminution du rendement de coupe, d'apparition de bruits ou à chaque fois que vous videz le collecteur. Utilisez uniquement de l'huile spéciale pour bloc de coupe HSM :

• Vaporisez l'huile spéciale sur toute la largeur des cylindres de coupe par l'alimentation papier.
• Laissez tourner le bloc de coupe en marche arrière sans l'alimentation en papier Appuyez sur la touche R.
  Poussière de papier et particules sont ainsi éliminées.

8 Traitement des déchets / recyclage

Les anciens appareils électriques et électroniques contiennent de nombreux matériaux précieux, mais aussi des substances nocives qui étaient nécessaires au fonctionnement et à la sécurité. En cas

de manipulation ou d'élimination incorrectes, ces substances peuvent être dangereuses pour la santé et l'environnement. Ne jetez jamais les anciens appareils avec les ordures ménagères. Respectez les directives actuelles en vigueur et apportez vos anciens appareils électriques et électroniques aux points de collecte afi n qu'ils puissent être recyclés. Veillez également à ce que les matériaux d'emballage soient traités et recyclés dans le respect de l'environnement.

9 Ampleur de la livraison

• Destructeur de documents emballé dans un carton
• Notice d'utilisation

Accessoires

- Huile spéciale pour bloc de coupe (250 ml), n° de commande 1.235.997.403

Pour les adresses du service clientèle, voir page 166.

10 Caractéristiques techniques

Type X6pro X10
Type de coupe Coupe en particules
Largeur de coupe 2 x 15 mm 4,5 x 30 mm
Degré de sécurité DIN 66399	P-5 / O-1 / T-1 / E-2 P-4 / O-1	/ T-1 / E-2
Rendement de coupe* (feuille) 80 g/m2 DIN A4 70 g/m 2	67	1012
Vitesse de coupe 42 mm/s
Largeur d'introduction	220 mm
Branchement	230 V / 50 Hz
Puissance consommée avec nbre max. de feuilles	160 W
Poids	7,90 kg	7,80 kg
Volume du collecteur	20 l
Bloc de coupe séparé pour CD / DVD / cartes de fidélité et de crédit
Type de coupe	Coupe en bandes
Largeur de coupe	15 mm
Rendement de coupe	1 CD / DVD (1,2 mm épaisseur maxi.) ou 1 carte crédit/fidélité
Données d'ordre général
Mode de fonctionnement	Fonctionnement de courte durée
Temps de fonctionnement	7 min
Temps de pause	45 min
Conditions ambiantes d'utilisation :TempératureHumidité relative de l'airHauteur au-dessus NN	-10°C à +25°Cmax. 90%, sans condensationmax. 2 000 m
Dimensions L x P x H (mm)	345 x 245 x 445
Niveau sonore (Marche à vide / charge)	58 dB(A) / 62 dB(A)

* Nombre de feuilles max. (format A4, 70 g/m² ou 80 g/m²), introduites en longueur, qui sont déchiquetées en un passage. La mesure des données de rendement s'effectue avec un bloc de coupe neuf, huilé et moteur à froid. Une tension inférieure du secteur ou une autre fréquence du secteur que celles indiquées peuvent entraîner une diminution de la puissance de coupe et une augmentation du bruit pendant le fonctionnement. Selon la structure et les propriétés du papier et selon la manière d'introduire les feuilles, la puissance peut varier.

Le destructeur de documents respecte les directives d'harmonisation en vigueur dans l'Union Européenne :

• Directive basse tension 2014/35/UE
• Directive CEM 2014/30/UE
• Directive LdSD 2011/65/UE

La déclaration de conformité UE est disponible sur demande auprès du fabricant.
