Shredstar X10 - Distruggi documenti HSM - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Shredstar X10 HSM in formato PDF.
| Tipo di prodotto | Distruttore di documenti |
| Marca | HSM |
| Modello | Shredstar X10 |
| Tipo di taglio (carta) | Taglio in particelle |
| Larghezza di taglio (carta) | 4,5 x 30 mm |
| Livello di sicurezza DIN 66399 | P-4 / O-1 / T-1 / E-2 |
| Capacità di taglio (fogli 70 g/m²) | 12 fogli |
| Larghezza di introduzione | 220 mm |
| Tipo di taglio (CD/DVD/carte) | Taglio a strisce, larghezza 15 mm |
| Capacità di taglio CD/DVD | 1 CD/DVD (spessore max. 1,2 mm) |
| Capacità di taglio carte | 1 carta di credito/fedeltà |
| Velocità di taglio | 42 mm/s |
| Volume del contenitore | 20 litri |
| Contenitore separato per CD | Sì |
| Tensione di alimentazione | 230 V / 50 Hz |
| Potenza assorbita (max) | 160 W |
| Modalità di funzionamento | Funzionamento di breve durata |
| Tempo di funzionamento max. | 7 minuti |
| Tempo di pausa richiesto | 45 minuti |
| Peso | 7,80 kg |
| Dimensioni (L x P x A) | 345 x 245 x 445 mm |
| Livello sonoro (a vuoto / con carico) | 58 dB(A) / 62 dB(A) |
| Temperatura di esercizio | -10°C a +25°C |
| Umidità relativa dell'aria (max) | 90%, senza condensa |
| Manutenzione | Olio speciale HSM per blocco di taglio (rif. 1.235.997.403) |
Domande frequenti - Shredstar X10 HSM
Domande degli utenti su Shredstar X10 HSM
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Distruggi documenti in formato PDF gratuitamente! Trova il tuo manuale Shredstar X10 - HSM e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Shredstar X10 del marchio HSM.
MANUALE UTENTE Shredstar X10 HSM
italiano: Distruggidocumenti HSM shredstar 21
1 Spiegazione dei simboli e delle avvertenze per la sicurezza
AVVERTENZA
Il simbolo di pericolo con la parola chiave AVVERTENZA e il testo evidenziato in colore grigio avvisano del pericolo di lesioni gravi o mortali.
ATTENZIONE
richiama l'attenzione su possibili danni materiali.
Nota
defi nisce informazioni per un funzionamento eff ettivo della macchina senza rischio di pericolo.
Avvertenze per la sicurezza
Prima della messa in funzione della macchina, leggere le istruzioni per l'uso, conservare per poterle consultare in seguito e consegnare agli altri utenti.
Osservare tutte le avvertenze per la sicurezza applicate sul distruggidocumenti!
Pericolo di lesioni a causa di lame affi late.
Non intervenire mai nella fessura dell'alimentazione della carta.
Pericolo di lesioni da trascina- mento!
In prossimità dell'apertura dell'alimentazione della carta è indispensabile prendere le dovute precauzioni affi nché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde, fi lm in plastica ecc.
Pericolo di ustioni!
Non utilizzare detergenti o bom- bole spray ad aria compressa contenenti materiali infi ammabili perché queste sostanze possono infi ammarsi.
Pericoli per bambini e altre persone!
La macchina non deve essere utilizzata da persone (compresi bambini sotto i 14 anni) con ridotte capacità fi siche, sensoriali o mentali oppure prive della necessaria esperienza e/o competenza, a meno che esse non siano sotto la supervisione di una persona responsabile per la loro sicurezza o abbiano ricevuto da questa disposizioni sull'uso dell'apparecchio. Controllare sempre che i bambini non giochi con l'apparecchio.
Non lasciare mai il distruggidocumenti incustodito mentre è ancora acceso.
Pericolo dovuto a scossa elettrica
Tensione di rete pericolosa! L'uso improprio della macchina può causare scosse elettriche.
- Controllare regolarmente che apparecchio e cavo non siano danneggiati.
Spegnere il distruggidocumenti se danneggiato o se non funziona correttamente, nonché in caso di cambio di posto o durante la ed estrarre la spina di rete.
- Evitare penetrazioni d'acqua nel distruggidocumenti. Non immergere mai il cavo e la spina di rete in acqua. Non toccare mai la spina di rete con le mani umide.
- Staccare sempre la spina di rete dalla presa aff errando la stessa e mai tirando il cavo di alimentazione.
2 Norme d'uso, garanzia
Il distruggidocumenti è concepito per la riduzione di carta e di CD/DVD e carte clienti e di credito in piccole quantità.
ATTENZIONE
I fogli non devono contenere graff ette di grandi dimensioni.
Non inserire buste a fi nestra o con cuscinetti d'aria, giornali, pellicole di plastica, documenti plastifi cati, cartone, plastica, materiale adesivo o duro.
I distruggidocumenti sono coperti da garanzia per 2 anni. Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.

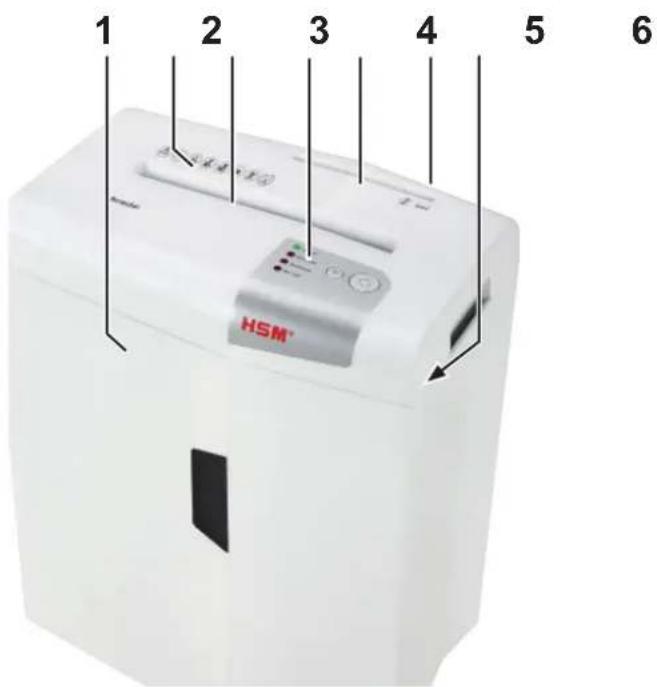

3 Panoramica
1 Contenitore per materiali di taglio
2 Avvertenze per la sicurezza
3 Apertura di alimentazione per carta
4 Unità di comando e visualizzazione
5 Apertura di alimentazione per CD/DVD e tessere cliente/carte di credito
6 Interruttore di rete
7 Targhetta di identificazione sul lato inferiore della testa di taglio

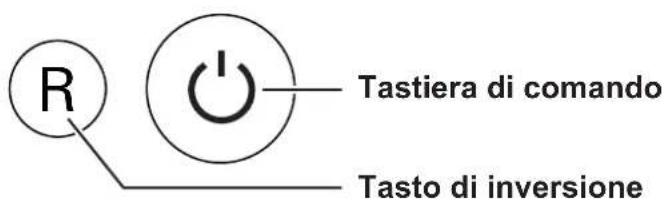

Elementi di comando e visualizzazione
Messaggi:
Pronto per il funzionamento
Power
Sovraccarico
Overload
Motore surriscaldato
Overheat
Contenitore pieno
Bin full
4 Messa in funzione
AVVERTENZA
Tensione di rete pericolosa!
L'uso improprio della macchina può causare scosse elettriche.
- Utilizzare l'apparecchio esclusivamente in ambienti interni asciutti. Non azionarlo mai in ambienti umidi o sotto la pioggia.
- Tenere l'apparecchio, la spina di rete e il cavo di rete lontani da fi amme libere e superfi ci incandescenti. Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.
- Assicurarsi che la spina di rete sia facilmente accessibile.
-
Prima di inserire la spina di rete, assicurarsi che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli indicati sulla targhetta.
-
Inserire il contenitore per CD fornito in dotazione nel supporto posto sul lato interno del contenitore per cascame.
- Inserire la spina di rete in una presa installata correttamente.
5 Messa in esercizio
Accensione del distruggidocumenti
- Interruttore della rete sul rovescio del distruggidocumenti su "I".
- Premere la tastiera di comando.
Il messaggio “Pronto per il funzionamento” è acceso.
Nota
Non utilizzare contemporaneamente i due utensili da taglio. Distruggere carta e CD/carte di credito separatamente.
Distruzione della carta
Nota
È possibile prolungare la durata del distruggidocumenti rimuovendo punti metallici dalla carta.
- Introdurre la carta nel centro dell'apertura di alimentazione. La funzione automatica per avvio/arresto inserisce automaticamente l'utensile da taglio. Quindi, in caso di strisce di carta sottile, assicurarsi che possano essere rilevate dalla fotocellula.
Se l'alimentazione è di nuovo libera il meccanismo di taglio si spegne e il distruggidocumenti va nella modalità Pronto per il funzionamento.
Distruzione di CD / DVD
AVVERTENZA
Pericolo di lesioni dovuto a schegge!
A seconda del tipo di materiale, durante la distruzione di CD, dall'utensile da taglio possono schizzare fuori schegge che possono ferire gli occhi.
- Indossare pertanto occhiali di protezione.
- Inserire di volta in volta solo un CD/DVD al centro dell'apertura di alimentazione.
- Svuotare il contenitore CD dopo la distruzione di 5 CD al massimo. Il contenitore CD separato si trova all'interno del contenitore della carta tagliata.
Distruzione di carte di credito e carte clienti
- Inserire la carta al centro dell'apertura di alimentazione. Smaltire il materiale sminuzzato separandolo dai rifi uti di carta.
Spegnimento del distruggidocumenti
- Premere la tastiera di comando.
Il messaggio "Pronto per il funzionamento" si spegne. - Interruttore della rete sul rovescio del distruggidocumenti su „0“.
6 LED di segnalazione, eliminazione dei guasti
Power
l'apparecchio è pronto per il funziona- mento.
Overload Sovraccarico
Sovraccarico dell'apparecchio. È stata introdotta troppa carta in una volta sola.
Il meccanismo di taglio indietreggia per alcuni secondi e spinge fuori la carta.
- Per rimuovere la pila di carta, premere eventualmente anche il tasto di inversione "R".
• Dimezzare la pila di carta.
- Immettere la carta in successione.
Overheat Il motore è surriscaldato.
- Prima di una nuova messa in funzione fare raff reddare il distruggidocumenti per ca. 30 min.
Bin full Contenitore per materiali di taglio pieno
La spia è accesa nell'elemento di comando. Il meccanismo di taglio viene disinserito.
ATTENZIONE
Svuotare immediatamente il contenitore per materiale da taglio pieno poichè, a seguito di ripetute pressioni, possono prentarsi disturbi di funzionamento sull'utensile da taglio.
Nella parte superiore del corpo macchina sono inserite delle impugnature che facilitano il sollevamento della testa di taglio.
Nota
Se prima dell'asportazione del contenitore viene premuto brevemente il tasto di inversione, una parte del materiale di taglio viene riportato nel meccanismo di taglio e non cade all'interno del distruggidocumenti. meno dopo aver svuotato il contenitore per cascame.
L'utensile da taglio funziona ininterrottamente
- La fotocellula nell'apertura di alimentazione della macchina è bloccata dalla carta.
Sbloccarla spingendo la carta con un car- toncino rigido e sottile.
- La carta inceppata ha sporcato la fotocellula. Pulire il sensore con aria compressa oppure con un pennello o un panno asciutti.
Nel caso di altri disturbi, prima di informare il nostro Servizio di Assistenza Clienti, controllare se la testa portautensile sia posizionata correttamente sul contenitore per materiali di taglio.
7 Pulizia e cura
AVVERTENZA
Tensione di rete pericolosa!
L'uso improprio della macchina può causare scosse elettriche.
Prima di cambiarlo di posto o prima di eff ettuarne la pulizia, spegnere il distruggidocumenti e scollegare la spina di rete.
I lavori di assistenza legati alla rimozione delle coperture del corpo macchina devono essere eseguiti unicamente dal servizio di assistenza clienti HSM e dai
tecnici del servizio di assistenza dei nostri partner autorizzati. Per gli indirizzi di servizio assistenza clienti, vedere pagina 166.
Pulire il distruggidocumenti solo con un panno morbido e una soluzione delicata di acqua saponata. Durante questa operazione non deve penetrare acqua nell'apparecchio.
Applicare uno strato d'olio al meccanismo di taglio in caso di riduzione delle prestazioni di taglio oppure dopo ogni svuota-
mento del contenitore per materiali di taglio. A tal fi ne utilizzare solo olio speciale per il blocco di taglio di HSM:
- Spruzzare l'olio speciale attraverso l'alimentazione della carta su tutta la lunghezza degli alberi da taglio.
- Far andare indietro il meccanismo di taglio senza alimentazione della carta. A tale fi ne premere il tasto R.
La polvere e le particelle di carta si staccano.
8 Smaltimento / Riciclaggio
Gli apparecchi elettrici ed elettronici usati contengono ancora una molteplicità di materiali preziosi, ma in parte anche sostanze nocive che erano necessarie al funzionamento e alla sicurezza
dell'apparecchio. Se queste sostanze vengono smaltite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la salute dell'uomo e l'ambiente. Non gettare mai gli apparecchi usati nei rifi uti generici. Osservare le disposizioni attualmente vigenti e utilizzare centri di raccolta per la restituzione e il riciclaggio degli apparecchi elettrici ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformemente alle norme di protezione dell'ambiente.
9 Fornitura
- Apparecchio imballato in cartone
- Manuale operativo
Accessori
- Olio speciale per il blocco di taglio (250 ml) N. ordine 1.235.997.403
Per gli indirizzi di servizio assistenza clienti vedere pagina 166.
10 Dati tecnici
| Modello X6pro X10 | ||
| Tipo di taglio Taglio a frammenti | ||
| Dimensioni di taglio 2 x 15 mm 4,5 x 30 mm | ||
| Classe di sicurezza DIN 66399 | P-5 / O-1 / T-1 / E-2 P-4 / O-1 | / T-1 / E-2 |
| Prestazioni di taglio* (foglio) 80 g/m 2 DIN A4 70 g/m 2 | 67 | 1012 |
| Vitesse de coupe | 42 mm/s | |
| Larghezza per l'immissione | 220 mm | |
| Collegamento | 230 V / 50 Hz | |
| Potenza assorbita con numero di fogli max | 160 W | |
| Peso | 7,90 kg | 7,80 kg |
| Volume del contenitore per materiali di taglio | 20 l | |
| Meccanismo di taglio separato per CD / DVD / tessere cliente e carte di credito | ||
| Tipo di taglio | Taglio a strisce | |
| Dimensioni di taglio | 15 mm | |
| Prestazioni di taglio | 1 CD / DVD (spessore max 1,2 mm) oppure 1 carta di credito / tessera clienti | |
| Dati generali | ||
| Modalità di funzionamento | Funzionamento di breve durata | |
| Tempo di funzionamento | 7 min | |
| Tempo di inattività | 45 min | |
| Condizioni ambientali in funzionamento:temperaturaumidità dell'aria relativaAltezza sopra il l.d.m | da -10 °C a +25°Cmax 90%, senza condensamax 2000 m | |
| Dimensioni L x P x A (mm) | 345 x 245 x 445 | |
| Livello di pressione acustica di emissione(corsa a vuoto / carico) | 58 dB(A) / 62 dB(A) | |
* Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente, che vengono tagliati in un unico passaggio. I risultati di capacità indicati vengono calcolati utilizzando un utensile da taglio nuovo e lubrificato e un motore freddo. Una tensione di rete più debole o una frequenza di rete diversa da quella indicata possono determinare una riduzione della capacità di taglio e un aumento del suono di scorrimento. La capacità di taglio può variare a seconda della struttura e delle caratteristiche della carta e dal tipo di immissione.
Il distruggidocumenti è conforme alle rispettive norme armonizzate stabilite dall'Unione Europea:
• Direttiva Bassa Tensione 2014/35/UE
• Direttiva CEM 2014/30/UE
• Direttiva RoHS 2011/65/UE
La dichiarazione di conformità UE può essere richiesta al produttore.
