Shredstar X10 - Dokumentu iznīcinātājs HSM - Bezmaksas lietošanas instrukcija

Produkta veids	Dokumentu iznīcinātājs
Zīmols	HSM
Modelis	Shredstar X10
Griešanas veids (papīram)	Daļiņu griešana
Griešanas platums (papīram)	4,5 x 30 mm
Drošības līmenis DIN 66399	P-4 / O-1 / T-1 / E-2
Griešanas jauda (lapas 70 g/m²)	12 lapas
Ievadīšanas platums	220 mm
Griešanas veids (CD/DVD/kartes)	Sloksņu griešana, platums 15 mm
Griešanas jauda CD/DVD	1 CD/DVD (maks. biezums 1,2 mm)
Karšu griešanas jauda	1 kredītkarte/lojalitātes karte
Griešanas ātrums	42 mm/s
Savācēja tilpums	20 litri
Atsevišķs savācējs CD	Jā
Barošanas spriegums	230 V / 50 Hz
Patērētā jauda (maks.)	160 W
Darbības režīms	Īslaicīga darbība
Maks. darbības laiks	7 minūtes
Nepieciešamais pauzes laiks	45 minūtes
Svars	7,80 kg
Izmēri (G x D x A)	345 x 245 x 445 mm
Trokšņa līmenis (tukšgaitā / slodzē)	58 dB(A) / 62 dB(A)
Darba temperatūra	-10°C līdz +25°C
Relatīvais gaisa mitrums (maks.)	90%, bez kondensācijas
Apkope	Speciālā HSM eļļa griešanas blokam (ref. 1.235.997.403)

Bieži uzdotie jautājumi - Shredstar X10 HSM

Kāda ir HSM Shredstar X10 maksimālā griešanas jauda?

Iznīcinātājs var sagriezt līdz 12 lapām A4 papīra (70 g/m²) vienā piegājienā.

Kādus materiālus es varu iznīcināt ar šo ierīci?

Jūs varat iznīcināt papīru, CD/DVD un kredītkartes/lojalitātes kartes. Ievietojiet CD un kartes atsevišķi paredzētajā atverē.

Ko darīt papīra iesprūšanas gadījumā?

Nospiediet pogu atpakaļ « R », lai mainītu griešanas virzienu un izvadītu papīru. Pēc tam izņemiet dokumentu kaudzīti un samaziniet lapu skaitu pirms atkārtotas ievietošanas.

Kā apkopt griešanas bloku?

Regulāri eļļojiet griešanas cilindrus ar speciālo HSM eļļu. Izsmidziniet visā platumā caur padeves spraugu, pēc tam darbiniet atpakaļgaitā (poga R) bez papīra.

Kāpēc iedegas indikators 'Overload'?

Tas norāda uz pārslodzi: vienlaikus ievietojāt pārāk daudz lapu. Motors automātiski maina virzienu, lai izvadītu papīru. Ļaujiet tam darīt vai nospiediet R, lai izņemtu kaudzīti, pēc tam ievietojiet mazāk lapu.

Ko darīt, ja motors pārkarst?

Iedegas indikators 'Overheat'. Ļaujiet ierīcei atdzist 30 minūtes pirms atkārtotas izmantošanas. Nepārsniedziet nepārtrauktas darbības laiku 7 minūtes.

Kā iztukšot atkritumu savācēju?

Paceliet griešanas galvu, izmantojot veidotos rokturus. Iztukšojiet savācēju. Nesablīvējiet daļiņas, lai nebojātu mehānismu. Indikators 'Bin full' iedegas, kad savācējs ir pilns.

Vai es varu iznīcināt saspraudītes vai skavas?

Ieteicams noņemt skavas, lai pagarinātu griešanas bloka kalpošanas laiku. Neievietojiet lielas saspraudītes, aploksnes ar lodziņiem vai neparedzētus materiālus.

Kādi ir būtiskie drošības pasākumi?

Nekad neievietojiet rokas spraugā. Turiet tālāk garus matus un brīvu apģērbu. Atvienojiet ierīci pirms tīrīšanas un neizmantojiet uzliesmojošus aerosolus.

Ko darīt, ja indikators 'Bin full' iedegas, bet savācējs nav pilns?

Pārbaudiet, vai savācējs ir pareizi iespiests. Sensors var būt aizsērējis ar putekļiem. Notīriet fotoelektrisko šūnu ar sausu drānu vai saspiestu gaisu.

LIETOŠANAS INSTRUKCIJA Shredstar X10 HSM

latviski: Dokumentu smalcinātājs HSM shredstar 99

1 Vispārīgie drošības norādījumi

BRĪDINĀJUMS

Brīdinājuma zīme ⚠️ ar signālvārdu BRĪDINĀJUMS un teksts ar pelēkas krāsas fonu Jūs brīdina par smagiem vai pat dzīvībai bīstamiem savainojumiem.

UZMANİBU

informē par iespējamiem materiālajiem zau-dējumiem.

Norāde

apzīmē informāciju, kas veicina ierīces efektīvu ekspluatāciju, neradot apdraudējuma risku.

Pirms uzsākt lietot ierīci, izlasiet lietošanas instrukciju un saglabā-jiet to nepieciešamības gadījumiem, kā arī nododiet instrukciju tālāk jaunajam lietotājam.

levērojiet visus dokumentu smalcinātājam piestiprinātos drošības norādījumus.

Savainošanās risks ar asiem nažiem!

Nelieciet rokas papīra padeves spraugā.

Savainošanās risks ieraujot!

Papīra padeves tuvumā neļaujiet nokļūt gariem matiem, brīvam apģērbam, kaklasaitēm, šallēm, kakla un rokas ķēdītēm utt. Nes- malciniet materiālus, kuri var savilkties cilpās, piem., lentes, auklas, polietilēna plēves.

Briesmas bērniem un citām personām!

lerīci nedrīkst lietot personas (to skaitā bērni, kas jaunāki par 14 gadiem) ar ierobežotām fi ziskām, sensoriskām vai garīgām spējām vai bez pieredzes un/vai nepietiekamām zināšanām, izņemot gadījumus, kad tās uzrauga par viņu drošību atbildīga persona vai šī persona ir devusi norādījumus par ierīces lietošanu. Bērni ir jāuzrauga, lai nodrošinātu, ka tie nespēlējas ar ierīci.

Neatstājiet ieslēgtu dokumentu smalcinātāju bez uzraudzības.

Elektriskās strāvas izraisīts apdraudējums

Bīstams tīkla spriegums ierīces nepareizas lietošanas gadījumā var izraisīt elektriskās strāvas triecienu.

- Regulāri pārbaudiet, vai ierīcei un kabelim nav bojājumu.

Konstatējot bojājumus vai darbī-bas traucējumus, kā arī pirms uzstādīšanas vietas nomaiņas vai tīrīšanas izslēdziet dokumentu hātāju un atvienojiet kontaktdakšu.

- Nepieļaujiet ūdens iekļūšanu dokumentu smalcinātājā. Nemērciet elektrības vadu vai kontaktdakšu ūdenī. Nesatveriet kontaktdakšu ar mitrām rokām.

- Nevelciet kontaktdakšu no kontaktligz-das aiz vada, bet gan satveriet aiz pašas kontaktdakšas.

Apdedzināšanās risks!

Neizmantojiet tīrīšanas līdzekļus vai saspiestā gaisa aerosola pudelītes, kas satur uzliesmojošas vielas. Šīs vielas var aizdegties.

2 Noteikumiem atbilstoša lieto- šana, garantija

Dokumentu smalcinātājs ir paredzēts papīra, kā arī neliela daudzuma kompaktdisku/DVD disku un kredītkaršu/klientu karšu sasmalcināšanai.

UZMANIBU

Papīrā nedrīkst būt lielas saspraudes.

Nedrīkst smalcināt aploksnes ar logu vai polsterētas aploksnes, laikrakstus, plēves, laminētus dokumentus, kartonu, plastmasu, lipīgu vai cietu materiālu.

Dokumentu smalcinātāja garantijas laiks ir 2 gadi. Garantija neattiecas uz nodilumu, nepareizas lietošanas rezultātā radītiem bojājumiem un uz trešo personu izdarītām ierīces izmainām.

3 Pārskats

1 Sasmalcinātā materiāla tvertne
2 Drošības norādījumi
3 Padeves atvere papīram
4 Vadības un rādījumu vienība
5 Padeves atvere kompaktdiskiem/DVD un klientu/kreditkartēm
6 Tīkla slēdzis
7 Datu plāksnīte smalcināšanas galvas apakšpusē

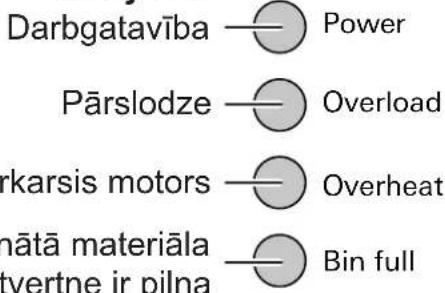

Vadības un rādījumu elementi

Rādījumi:

R

Vadības taustiņš

Reversēšanas taustiņš

4 Lietošanas uzsākšana

BRĪDINĀJUMS

Bīstams tīkla spriegums!

Nepareiza ierīces lietošana var izraisīt strāvas triecienu.

• Dokumentu smalcinātāju izmantojiet tikai sausās iekštelpās. Nelietojiet to telpās ar lielu gaisa mitrumu vai lietū.
• Sargiet ierīci, tās kontaktdakšu un elektrības vadu no atklātas liesmas un karstām virsmām. Ventilācijas spraugām ir jābūt brīvām un jāatrodas vismaz 5 cm attālumā no sienas vai mēbelēm.
• Kontaktdakšai jābūt viegli aizsniedzamai.
• Pirms kontaktdakšas pieslēgšanas pārbaudiet, vai Jūsu elektrotīkla spriegums un frekvence atbilst datiem datu plāksnītē.

- levietojiet piegādes komplektā iekļauto kompaktdisku tvertni sasmalcinātā materiāla tvertnes iekšpusē.

- levietojiet kontaktdakšu atbilstoši instalētā kontaktligzdā.

5 Vadība

Dokumentu smalcinātāja ieslēgšana

• Pārslēdziet tīkla slēdzi dokumentu smalcinātāja aizmugurē uz “l”.
  • Nospiediet vadības taustiņu.
  ▶ Spīd rādījums “Darbgatavība”.

Norādījums

Nelietojiet abus griešanas mehänismus vienlaicīgi. Papīru un kompaktdiskus/kredītkartes smalciniet secīgi.

Papīra smalcināšana

Norādījums

Iznemot skavas no papīra, dokumentu smalcinātāja darbmūžs būs ilgāks.

• levietojiet papīru papīra padeves spraugas vidusdaļā. Gaismas relejs automātiski aktivizē griešanas mehānismu. Tādēļ raugiet, lai gaismas relejs uztvertu šauras papīra loksnes.
  Kad padeves atvere atkal ir brīva, griešanas mehānisms izslēdzas un dokumentu smalcinātājs pārslēdzas darbgatavības režīmā.

Kompaktdisku/DVD disku smalcināšana

BRĪDINĀJUMS

Skabargu radītu savainojumu risks!

Atkarībā no materiāla veida kompaktdisku iznīcināšanas laikā no griezējmehānisma var tikt izsviestas skaidas, kas var savainot jūsu acis.

• Tādēl valkājiet aizsargbrilles.

• Diskus/kreditkartes padeves atveres vidū ievietojiet pa vienam.
• Disku tvertni iztukšojiet, vēlākais, pēc 5 kompaktdisku iznīcināšanas. Atsevišķā kompaktdisku tvertne atrodas sasmalcinātā materiāla tvertnē.

Kreditkaršu un klientu karšu smalcināšana

- levietojiet karti padeves atveres vidū. Sasmalcināto materiālu utilizējiet atsevišķi no papīra atkritumiem.

Dokumentu smalcinātāja izslēgšana

• Nospiediet vadības taustiņu.
▶ Rādījums “Darbgatavība” nodziest.
- Pārslēdziet tīkla slēdzi dokumentu smalcinātāja aizmugurē uz “0”.

6 Gaismas diožu rādījumi, traucējumu novēršana

Power

lekārta ir darbgatavībā.

Dokumentu smalcinātājs ir darba gatavībā.

Overload Pārslodze

lekārta ir pārslogota. Reizē ievadīts pārāk daudz papīra.

Griezējmehānisms dažas sekundes darbojas atpakalgaitā un izbīda papīru.
- Nepieciešamības gadījumā nospiediet reversēšanas taustiņu “R”, lai izņemtu papīra kaudzi.
- Samaziniet papīra kaudzi uz pusi.
- levadiet papīra lapas vienu pēc otras.

Overheat Motors ir pärkarsis

- Laujiet dokumentu smalcinātājam atdzist 30 minūtes. Pēc rādījuma nodzišanas varat atsākt iekārtas lietošanu.

Bin full Sasmalcinātā materiāla tvertne pilna

▶ Spīd vadības elementa rādījums. Griezēj-mehānisms tiek izslēgts.

UZMANIBU

Nekavējoties iztukšojiet pilno sasmalcinātā materiāla tvertni, jo citādi var rasties griezējmehānisma darbības traucējumi.

Korpusa augšdaļā ir iestrādātas satveršanas iedobes, kas Įauj vieglāk pacelt smalcināšanas galvu.

Norādījums

Ja pirms tvertnes izņemšanas īslaicīgi nospiedīsiet reversēšanas taustiņu, tad daļa sasmalcinātā materiāla tiks ievilkta atpakal griezējmehānismā un neiekritīs dokumentu smalcinātāja iekšpusē.

Griešanas mehānisms darbojas nepār-traukti

• Padeves atveres vidū esošo gaismas releju ir noblokējis papīrs. Izstumiet papīru ārā ar plānu un stingru kartonu.
• Papīra putekļi ir aizklājuši gaismas releju. Notīriet sensoru ar saspiestu gaisu, sausu otu vai drāniņu.

Citu traucējumu gadījumā pirms mūsu klientu servisa informēšanas pārbaudiet, vai smalcināšanas galva ir pareizi uzlikta uz atkritumu tvertnes.

7 Tīrīšana un apkope

BRĪDINĀJUMS

Bīstams tīkla spriegums!

Nepareiza ierīces lietošana var izraisīt strāvas triecienu.

Pirms uzstādīšanas vietas nomai- nas vai ierīces tīrīšanas izslēdziet dokumentu smalcinātāju un atvie- nojiet kontaktdakšu.

Apkopes darbus, kas saistīti ar korpusa daļu noņemšanu, drīkst veikt tikai HSM klientu dienests un mūsu sadarbības partneru apkopes tehniki.

Klientu dienesta adreses skatiet 166. Ipp.

Dokumentu smalcinātāja tīrīšanai izmantojiet tikai mīkstu drāniņu un maigu ziepjūdens šķīdumu. Turklāt ierīcē nedrīkst iekļūt ūdens.

lee ^lo jiet griezējmehā- nismu, ja mazinās griešanas jauda, veidojas trokšni, vai ikreiz pēc sasmalcinātās materiāla

tvertnes iztukšošanas. Izmantojiet tikai HSM īpašo griezējmehānisma ellu:

- lesmidziniet īpašo eļļu pa papīra padevi uz griezējvārpstām visā to garumā.

• ledarbiniet griezējmehānismu bez papīra padeves atpakalgaitā – lai to paveiktu, nospiediet R taustinu.
  ▶ Tiek atdalīti papīra putekļi un sīkās daļiņas.

8 Atkritumu nodošana/utilizācija

Nolietotās elektriskās un elektro- niskās ierīces satur vēl daudz derīgu materiālu, tomēr arī kaitīgas vielas, kas bija nepieciešamas darbības un drošības nodrošināša- nai. Nepareiza rīcība un utilizācija

var apdraudēt cilvēka veselību un piesārņot vidi. Neizmetiet nolietotās ierīces sadzīves atkritumos. levērojiet spēkā esošos noteikumus, un nododiet nolietotās ierīces elektroierīču savākšanas un apstrādes punktos. Parūpējieties, lai arī iepakojums tiktu savākts un apstrādāts, nekaitējot apkārtējai videi.

9 Piegādes komplekts

• Dokumentu smalcinātājs, iepakots kastē
  • Lietošanas instrukcija

Piederumi

Griešanas bloka īpašā ella (250 ml), pasūt. nr. 1.235.997.403

Klientu dienesta adreses skatiet 166. lpp.

10 Tehniskie dati

Modelis X6pro X10
Griešanas veids Dalīnas
Griešanas izmērs 2 x 15 mm 4,5 x 30 mm
Drošības līmenis DIN 66399	P-5 / O-1 / T-1 / E-2 P-4 / O-1	/ T-1 / E-2
Griešanas jauda* (lapa), DIN A4 80 g/m2702	67 g/m	1012
Griešanas ātrums 42 mm/s
Padeves platums 220 mm
Pieslēgums	230 V / 50 Hz
Jaudas patēriņš ar maks. lapu skaitu	160 W
Svars	7,90 kg	7,80 kg
Sasmalcinātā materiāla tvertnes tilpums	20 l
Atsevišks kompaktdisku/DVD/klientu un kreditkaršu griezējmehānisms
Griešanas veids	Strēmeles
Griešanas platums	15 mm
Griešanas jauda	1 CD / DVD (maks. 1,2 mm biezs) vai 1 kreditkarte/klienta karte
Vispārīgie dati
Darbības veids	Īslaicīga darbība
Darbības laiks	7 min
Dīkstāves laiks	45 min
Apkārtējās vides nosacījumi darbības laikā:Temperatūra relatīvais gaisa mitrumsAugstums virs normālnulles	-10 °C līdz +25 °C maks. 90 %, nekondensējas maks. 2000 m
Izmēri P x G x A (mm)	345 x 245 x 445
Trokšņa emisijas slieksnis(tukšgaitā/ar slodzi)	58 dB(A) / 62 dB(A)

* Maksimālais gareniski ievadītu lapu skaits (DIN A4, 70 g/m² vai 80 g/m²), ko iespējams sagriezt vienā piegājienā. Norādīto jaudas datu noteikšana notiek ar jaunu, ieeļļotu griešanas mehānismu un aukstu motoru. Vājāks tīkla spriegums vai tīkla frekvence, kas atšķiras no norādītās, var samazināt smalcināmo lapu apjomu un radīt pastiprinātus darbības trokšņus. Smalcināmo lapu apjomu var ietekmēt papīra struktūra un īpašības un lapu ievadīšanas veids.

Dokumentu smalcinātājs atbilst spēkā esošajiem Eiropas Savienības saskaņošanas noteikumiem:

• Zemspreguma direktīva 2014/35/ES

- Elektromagnētiskās savietojamības direktīva 2014/30/ES

• RoHS direktīva 2011/65/ES

ES atbilstības apliecinājumu varat pieprasīt ražotājam.
