Shredstar X10 - Niszczarka dokumentów HSM - Bezpłatna instrukcja obsługi

Typ produktu	Niszczarka dokumentów
Marka	HSM
Model	Shredstar X10
Rodzaj cięcia (papier)	Cięcie w cząstki
Szerokość cięcia (papier)	4,5 x 30 mm
Poziom bezpieczeństwa DIN 66399	P-4 / O-1 / T-1 / E-2
Wydajność cięcia (arkusze 70 g/m²)	12 arkuszy
Szerokość podawania	220 mm
Rodzaj cięcia (CD/DVD/karty)	Cięcie w paski, szerokość 15 mm
Wydajność cięcia CD/DVD	1 CD/DVD (maks. grubość 1,2 mm)
Wydajność cięcia kart	1 karta kredytowa/lojalnościowa
Prędkość cięcia	42 mm/s
Pojemność kosza	20 litrów
Oddzielny kosz na CD	Tak
Napięcie zasilania	230 V / 50 Hz
Moc pobierana (maks.)	160 W
Tryb pracy	Praca krótkotrwała
Maksymalny czas pracy	7 minut
Wymagany czas przerwy	45 minut
Waga	7,80 kg
Wymiary (dł. x szer. x wys.)	345 x 245 x 445 mm
Poziom hałasu (bieg jałowy/obciążenie)	58 dB(A) / 62 dB(A)
Temperatura pracy	-10°C do +25°C
Wilgotność względna powietrza (maks.)	90%, bez kondensacji
Konserwacja	Specjalny olej HSM do bloku tnącego (nr ref. 1.235.997.403)

Często zadawane pytania - Shredstar X10 HSM

Jaka jest maksymalna wydajność cięcia HSM Shredstar X10?

Niszczarka może ciąć do 12 arkuszy papieru A4 (70 g/m²) w jednym przejściu.

Jakie rodzaje nośników mogę niszczyć za pomocą tego urządzenia?

Możesz niszczyć papier, CD/DVD oraz karty kredytowe/lojalnościowe. Wkładaj płyty CD i karty oddzielnie do dedykowanego otworu.

Co robić w przypadku zacięcia papieru?

Naciśnij przycisk wstecz « R », aby odwrócić kierunek cięcia i usunąć papier. Następnie wyjmij stos dokumentów i zmniejsz liczbę arkuszy przed ponownym wprowadzeniem.

Jak konserwować blok tnący?

Regularnie smaruj walce tnące specjalnym olejem HSM. Spryskaj całą szerokość przez szczelinę podawania, a następnie uruchom bieg wsteczny (przycisk R) bez papieru.

Dlaczego zapala się kontrolka 'Overload'?

Oznacza to przeciążenie: wprowadzono zbyt wiele arkuszy jednocześnie. Silnik automatycznie odwraca kierunek, aby usunąć papier. Pozwól mu działać lub naciśnij R, aby wyjąć stos, a następnie wprowadź mniej arkuszy.

Co robić, gdy silnik się przegrzeje?

Zapala się kontrolka 'Overheat'. Pozostaw urządzenie do ostygnięcia na 30 minut przed ponownym użyciem. Unikaj przekraczania czasu ciągłej pracy wynoszącego 7 minut.

Jak opróżnić kosz na śmieci?

Podnieś głowicę tnącą za pomocą wbudowanych uchwytów. Opróżnij kosz. Nie ubijaj cząstek, aby uniknąć uszkodzenia mechanizmu. Czujnik 'Bin full' zapala się, gdy kosz jest pełny.

Czy mogę niszczyć spinacze lub zszywki?

Zaleca się usuwanie zszywek, aby przedłużyć żywotność bloku tnącego. Nie wkładaj dużych spinaczy, kopert z okienkami ani materiałów nieprzeznaczonych do niszczenia.

Jakie są podstawowe środki ostrożności?

Nigdy nie wkładaj rąk do szczeliny. Trzymaj z daleka długie włosy i luźne ubrania. Odłącz urządzenie przed czyszczeniem i nie używaj łatwopalnych sprayów.

Co robić, gdy kontrolka 'Bin full' zapala się, a kosz nie jest pełny?

Sprawdź, czy kosz jest prawidłowo włożony. Czujnik może być zatkany kurzem. Wyczyść fotokomórkę suchą szmatką lub sprężonym powietrzem.

INSTRUKCJA OBSŁUGI Shredstar X10 HSM

polski: Niszczarka dokumentów HSM shredstar 69

1 Objąśnienie symboli i zasady bezpieczeństwa

OSTRZEŻENIE

Symbol niebezpieczeństwa ⚠️ ze słowem OSTRZEŻENIE i tekst na szarym tle wska-zują na ryzyko ciężkich a nawet zagrażających życiu obrażeń.

UWAGA

informuje o możliwych szkodach rzeczowych.

Wskazówka

oznacza informacje dotyczące efektywnej pracy maszyny bez ryzyka zagrożenia.

Wskazówki bezpieczeństwa

Przed uruchomieniem maszyny przeczytać instrukcję obsługi, przechowywać instrukcję do późniejszego użycia i przekazać ją kolejnemu użytkownikowi.

Przestrzegać wszystkich informacji bezpieczeństwa umieszczonych na niszczarce dokumentów!

Niebezpieczeństwo zranienia przez ostre noże!

Nigdy nie wkładać rąk w otwór podajnika papieru.

Niebezpieczeństwo zranienia w wyniku wciągnięcia!

Długie włosy, luźną odzież, krawaty, szale, naszyjniki, bransolety itp. zabezpieczyć przed dostaniem się do strefy szczeliny doprowadzania papieru. Nie niszczyć materiałów mających tendencję do tworzenia zapętleń, np. taśmy, sznurki, folia z tworzywa sztucznego itd.

Niebezpieczeństwo oparzenia! Nie używać środków czyszczących ani butelek aerozolowych zawierających substancje palne - niebezpieczeństwo pożaru.

Zagrożenie dla dzieci i innych osób!

Urządzenia nie mogą obsługiwać osoby (w tym dzieci poniżej 14 lat) o ograniczonych zdolnościach fi zycznych, organoleptycznych i umysłowych, niedostatecznym doświadczeniu i/lub niedostatecznej wiedzy, chyba że są one nadzorowane przez właściwą osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje o tym, w jaki sposób urządzenie należy obsługiwać. Dzieci należy nadzorować w celu upewnienia się, że urządzenie nie jest wykorzystywane do zabawy, Nie pozostawiać bez nadzoru włączonej niszczarki dokumentów.

Zagrożenie przez prąd elektryczny!

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

– Urządzenie i przewód należy regularnie sprawdzać po względem uszkodzeń.

W razie uszkodzenia lub nieprawidłowego działania oraz przed przemieszczeniem lub czyszczeniem niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

• Chronić niszczarkę dokumentów przed kontaktem z wodą. Nie zanurzać w wodzie ani przewodu zasilającego, ani wtyczki sieciowej. Nigdy nie dotykać wtyczki sieciowej mokrymi rękoma.
  – Nie wyciągnąć wtyczki sieciowej z gniazda wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.

2 Użytkowanie zgodne z przeznaczeniem, gwarancja

Niszczarka dokumentów jest przeznaczona do rozdrabniania papieru oraz niewielkich ilości płyt CD/DVD i kart kredytowych/lojalnościowych.

UWAGA

Do papieru nie mogą być przyczepione duże spinacze biurowe.

Nie wkładać kopert z okienkiem, kopert bąbelkowych, gazet, folii, laminowanych dokumentów, kartonów, elementów z tworzywa sztucznego, klejącego się lub twardego materiału.

Okres rękojmi na niszczarkę dokumentów wynosi 2 lata. Zużycie, szkody wywołane przez nieprawidłową obsługę oraz niedozwo-lone ingerencje osób trzecich nie podlegają gwarancji ani rękojmi.

3 Przegład

1 Pojemnik na ścinki
2 Informacje bezpieczeństwa
3 Otwór podawania papieru
4 Zespół obsługi i sygnalizacji
5 Otwór podawania płyt CD/DVD i kart lojalnościowych/kredytowych
6 Wyłącznik sieciowy
7 Tabliczka znamionowa na spodzie głowicy mechanizmu tnącego

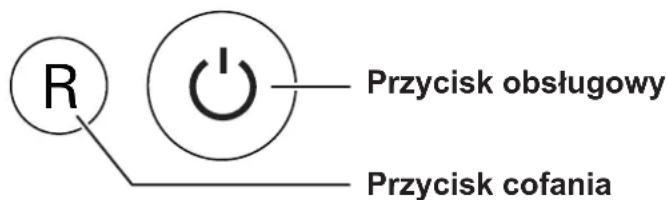

Elementy obsługi i sygnalizacji

Wskaźniki:

Gotowa do pracy

Power

Przeciążenie

Overload

Przegrzany silnik

Overheat

Pełny pojemnik

Bin full

4 Uruchamianie

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

• Nie wyciągnąć wtyczki sieciowej z gniazda wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.
• Urządzenie, wtyczkę sieciową i przewód zasilający należy trzymać z dala od otwartego płomienia i gorących powierzchni. Otwory wentylacyjne muszą być odkryte i należy zapewnić minimalny odstęp 5 cm od ściany lub mebli.
• Należy zapewnić łatwy dostęp do wtyczki sieciowej.

• Przed podłączeniem wtyczki sieciowej sprawdzić, czy napięcie i częstotliwość sieci elektrycznej zgadzają się z parametrami podanymi na tabliczce znamionowej.

• Proszę włożyć dostarczony pojemnik na CD do uchwytu po wewnętrznej stronie pojemnika na ścinki.

• Włożyć wtyczkę zasilania do odpowiednio zainstalowanego gniazda.

5 Obsługa

Włączanie niszczarki dokumentów

• Wyłącznik zasilania z tyłu urządzenia przełączyć na „I“.
• Nacisnąć przycisk obstługowy.
  Wskaznik „Gotowa do pracy“ świeci się.

Wskazówka

Nie używać jednocześnie obu zespołów tnących. Papier i płyty CD lub karty kredytowe należy niszczyć po kolei.

Niszczenie papieru

Wskazówka

Trwałość niszczarki dokumentów można wydłużyć przez usuwanie z papieru zszywek.

• Wprowadzić papier w środkową część otworu na papier. Bariera świetlna uruchamia automatycznie zespół tnący. Dlatego w przypadku wąskich pasków papieru należy zwrócić uwagę, aby znajdowały się one w zasięgu bariery świetlnej.
  Gdy otwór podawania jest wolny, zespół tnący wyłącza się i niszczarka dokumentów przechodzi w stan gotowości.

Niszczenie płyt CD / DVD

OSTRZEŻENIE

Niebezpieczeństwo zranienia w wyniku odprysków!

Zależnie od rodzaju materiału, podczas niszczenia płyt CD może dojść do powstawania odprysków.

- Z tego powodu należy nosić okulary ochronne.

• Wkładać płyty CD / DVD po środku otworu podajnika.
• Pojemnik na płyty CD opróżnić najpóźniej po zniszczeniu 5 płyt. Oddzielny pojemnik na płyty CD znajduje się w pojemniku na ścinki.

Niszczenie kart kredytowych/lojalnościowych

- Włożyć kartę w środek otworu podajnika. Pociety materiał nie powinien być utylizowany razem z odpadami papierowymi.

Wyłączanie niszczarki dokumentów

• Nacisnąć przycisk obsługowy.
  ▶ Wskaźnik „Gotowa do pracy“ gaśnie.
• Wyłącznik zasilania z tyłu urządzenia przełączyć na „0“.

6 Wskazania LED, usuwanie zakłóceń

Power

Urządzenie jest gotowe do pracy.

Overload Przeciążenie

Maszyna jest przeciążona. Wprowadzono za dużo papieru na raz.

Mechanizm tnący cofa się przez kilka sekund i wysuwa papier.
- Ewentualnie nacisnąć przycisk cofania „R”, aby wyjąć stos papieru.
- Zmniejszyć o połowę grubość stosu papieru.
• Wprowadzić papier po kolei.

Overheat Silnik jest przegrzany.

- Przed ponownym uruchomieniem niszczarki dokumentów poczekać ok. 30 min, aż urządzenie przestygnie.

Bin full Pełny pojemnik

Świeci się wskaźnik elementu obsługi. Zespół tnący zostaje wyłączony.

UWAGA

Pełny pojemnik na ścinki należy opróżnić, gdyż wielokrotne dociskanie ścinek może spowodować uszkodzenie mechanizmu tnącego.

W górnej części obudowy znajdują uchwyty do podnoszenia mechanizmu tnącego.

Wskazówka

Jeżeli przed wyjęciem pojemnika zostanie naciśnięty krótko przycisk cofania, część ścinek zostanie wciągnięta z powrotem do mechanizmu tnącego i nie wpada do środka niszczarki.

Mechanizm tnący pracuje nieprzerwanie

• Zapora świetlna w podajniku papieru jest zablokowana papierem. Przecisnąć papier z cienkim mocnym kartonem.
• Zapora świetlna jest zanieczyszczona pyłem papierowym. Wyczyścić czujnik powietrzem sprężonym lub suchym pędzlem bądź ściereczką.

W razie wystąpienia innych zakłóceń prosimy sprawdzić przed powiadomieniem naszego działu serwisowego, czy głowica mechanizmu tnącego jest prawidłowo założona na pojemnik na ścinki.

7 Czyszczenie i konserwacja

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

Przed czyszczeniem lub zmianą miejsca niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

Prace serwisowe wymagające zdjęcia pokrywy obudowy mogą być wykonywane tylko przez personel serwisowy HSM i techników serwisowych naszych

partnerów kontraktowych. Adresy punktów serwisowych, patrz strona 166.

Czyścić niszczarkę tylko przy użyciu miękkiej szmatki i łagodnego roztworu wody z mydłem. Uważać przy tym, aby do wnętrza urządzenia nie wnikneła woda.

W razie spadku wydajności cięcia, wzrostu poziomu szumów lub po każdym opróżnieniu pojemnika na ścinki należy

naoliwić mechanizm tnący. W tym celu należy użyć specjalnego oleju do smarowania zespołu tnącego HSM:

• Spryskać specjalnym olejem walce nożowe na całej szerokości otworu podajnika papieru.
• Uruchomić zespół tnący do tyłu bez doprowadzania papieru. W tym celu naciśnąć przycisk R.
  ▶ Pył i ścinki papieru są wtedy usuwane.

8 Usuwanie odpadów / recykling

Stare urządzenia elektryczne i elektroniczne zawierają często jeszcze wartościowe materiały, jednakże również substancje szkodliwe, które były niezbędne do prawidłowego funkcjonowania i

zachowania bezpieczeństwa. W przypadku niewłaściwego usuwania odpadów lub ich użytkowania mogą być one szkodliwe dla zdrowia ludzi oraz dla środowiska. Nie należy nigdy wrzucać starych urządzeń do pozostałych odpadów. Należy przestrzegać aktualnie obowiązujących przepisów i korzystać z punktów zbiorczych służących do zwrotu i utylizacji starych urządzeń elektrycznych i elektronicznych. Wszystkie opakowania powinny zostać poddane przyjaznemu dla środowiska unieszkodliwieniu.

9 Zakres dostawy

• Niszczarka dokumentów zapakowana w karton
• Instrukcja obsługi

Akcesoria (nie w zestawie)

- Butelka specjalnego oleju (250 ml) nr zamów. 1.235.997.403

Adresy punktów serwisowych, patrz strona 166.

10 Dane techniczne

Typ X6pro X10
Rodzaj cięcia	Cięcie w ścinki
Rozmiar cięcia 2 x 15 mm 4,5 x 30 mm
Poziom tajności DIN 66399	P-5 / O-1 / T-1 / E-2 P-4 / O-1	/ T-1 / E-2
Przepustowość* (arkuszy) 80 g/m 2 DIN A4 70 g/m 2	67	1012
Prędkość szatkowania 42 mm/s
Szerokość robocza cięcia 220 mm
Przyłącze elektryczne	230 V / 50 Hz
Moc przy maksymalnej liczbie arkuszy	160 W
Cieżar	7,90 kg	7,80 kg
Pojemność pojemnika na ścinki	20 l
Osobny zespół tnący na CD/DVD i karty lojalnościowe/kredytowe
Rodzaj cięcia	Cięcie w paski
Rozmiar cięcia	15 mm
Przepustowość	1 płyta CD/DVD (maks. grubość 1,2 mm)lub1 karta kredytowa/pieniężna
Dane ogólne
Tryb pracy	praca krótkotrwała
Czas pracy	7 min
Czas przestoju	45 min
Warunki otoczenia podczas pracy:TemperaturaWzględna wilgotność powietrzaWysokość n.p.m.	od -10°C do +25°Cmaks. 90%, nieskondensowanemaks. 2 000 m
Wymiary szer. x głęb. x wys. (mm)	345 x 245 x 445
Emisja szumów (bieg jałowy/pełne obciążenie)	58 dB(A) / 62 dB(A)

* Maksymalna liczba arkuszy (DIN A4, 70 g/m² lub 80 g/m²), włożonych krótszym bokiem, która zostanie przecięta za jednym razem. Podane dane dotyczące wydajności określa się dla nowego naoliwionego zespołu tnącego i zimnego silnika. W przypadku słabszego napięcia zasilającego lub innej częstotliwości zasilania niż podana wydajność cięcia arkuszy może być mniejsza, a szum w czasie pracy większy. Wydajność cięcia arkuszy uzależniona jest od struktury i właściwości papieru oraz sposobu wprowadzania.

Niszczarka dokumentów jest zgodna z odnośnymi zharmonizowanymi przepisami Unii Europejskiej:

• Dyrektywa Niskiego Napięcia 2014/35/UE
• Dyrektywa Kompatybilności Elektromagnetycznej (EMC) 2014/30/UE
• Dyrektywa RoHS 2011/65/UE

O wydanie deklaracji zgodności UE można zwrócić się do producenta.
