Type de produit	Console de divertissement embarquée avec écran ACL 7"
Marque	KENWOOD
Modèle	LZH-70W
Dimensions (L x l x H)	30,5 cm x 20,8 cm x 4,6 cm
Poids	1,25 kg
Tension de fonctionnement	11 V ~ 16 V CC
Consommation électrique	0,97 A ~ 1,15 A
Taille d'écran	7 pouces (diagonale, 18 cm)
Résolution d'écran	336 960 pixels
Rapport d'écran	16:9
Luminosité	≥ 350 cd/m² (typique 400 cd/m²)
Angle de visée	+30°/-60° vertical, 120° horizontal
Entrée vidéo	1 Vp-p/75 ohms (signal composite)
Entrée audio	1,2 Vrms
Sortie vidéo	1 Vp-p/75 ohms (signal composite)
Sortie audio	1,2 Vrms
Sortie casque (câblé)	0,1 W/16 ohms (stéréo)
Fonctions principales	Télécommande infrarouge, casques sans fil, plafonnier avec interrupteur, entrée auxiliaire AV, réglages image (contraste, luminosité, nuance, couleur), modes écran (plein, zoom, normale, cinéma), contrôle parental/mute, gradateur
Piles de télécommande	2 piles AAA
Ampoules de plafonnier	T10 type 158, 5W (12V), à culot poussoir
Fusible	Calibre recommandé par le fabricant (remplacer par fusible neuf de même calibre)
Température de fonctionnement	-10°C à 60°C
Nettoyage de l'écran	Chiffon non pelucheux légèrement humide, sans solvant ni produit abrasif
Instructions de sécurité	Ne pas ouvrir le boîtier, utiliser uniquement les vis fournies, éviter exposition à la chaleur/humidité, ne pas laisser d'objets métalliques à l'intérieur, couper l'alimentation en cas de fumée/odeur, ne pas toucher le fluide cristaux liquides

FOIRE AUX QUESTIONS - LZH-70W KENWOOD

Comment mettre la console LZH-70W sous tension ?

Faites coulisser le bouton de relâche pour déverrouiller l'écran ACL, puis faites pivoter l'écran vers le bas. Appuyez sur le bouton POWER sur la console ou la télécommande. La console s'allume et le rétroéclairage s'illumine.

Que faire si la console ne s'allume pas ?

Vérifiez d'abord le fusible : s'il a sauté, remplacez-le par un fusible neuf du même calibre. Assurez-vous également que le fil d'allumage et le fil de batterie sont correctement raccordés.

Comment régler la qualité de l'image sur l'écran ?

Appuyez plusieurs fois sur le bouton MENU pour sélectionner le réglage souhaité (contraste, luminosité, nuance, couleur). Utilisez ensuite les boutons VOLUME + et VOLUME - pour ajuster la valeur.

Comment choisir le mode d'affichage pour une image 4:3 ?

Appuyez sur le bouton MENU jusqu'à ce que SCREEN apparaisse. Utilisez les boutons de volume pour parcourir les modes : plein écran, zoom, normale et cinéma.

Comment connecter un appareil externe à la console ?

Coupez l'alimentation de la console. Retirez le film protecteur derrière la charnière de l'écran pour accéder aux connecteurs RCA. Branchez les câbles audio/vidéo de l'appareil externe. Mettez la console sous tension et appuyez sur SOURCE jusqu'à ce que AUX s'affiche.

Les casques sans fil ne produisent aucun son. Que faire ?

Assurez-vous que l'interrupteur d'alimentation du casque est en position marche. Si les piles du casque sont vides, remplacez-les par des piles neuves. Vérifiez également que le relais infrarouge de la console est dégagé.

Comment utiliser la fonction de contrôle parental/mute ?

L'interrupteur contrôle parental/MUTE (monté séparément lors de l'installation) permet de couper l'audio de toutes les sorties (y compris les casques sans fil). Appuyez pour mettre en sourdine ; un message s'affiche. Appuyez à nouveau pour rétablir le son.

Comment remplacer les ampoules du plafonnier ?

Utilisez un tournevis à lame plate pour soulever le couvercle du plafonnier. Retirez l'ampoule grillée et remplacez-la par une ampoule à culot poussoir T10 type 158 de 5 W (12 V). Remettez le couvercle en le clipsant.

Comment nettoyer l'écran ACL de la console ?

N'utilisez jamais de solvant ou de produit abrasif. Utilisez uniquement un chiffon non pelucheux légèrement humide pour essuyer l'écran en douceur.

Les boutons ne fonctionnent pas correctement. Que faire ?

Cela peut être dû à un dysfonctionnement du microprocesseur. Éteignez puis rallumez le moteur du véhicule. Si le problème persiste, contactez votre revendeur Kenwood.

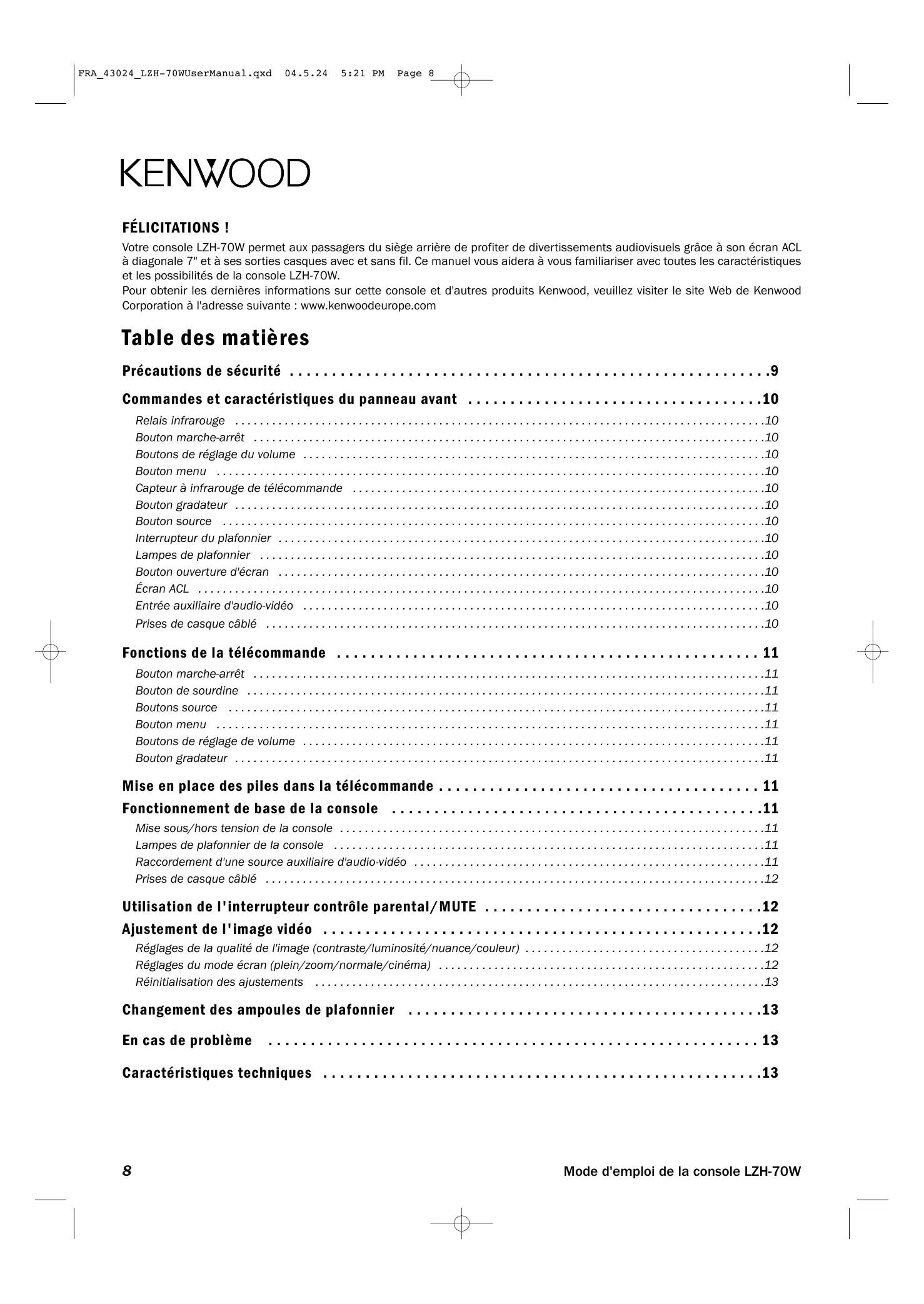

MODE D'EMPLOI LZH-70W KENWOOD

Votre console LZH-70W permet aux passagers du siège arrière de profiter de divertissements audiovisuels grâce à son écran ACL à diagonale 7" et à ses sorties casques avec et sans fil. Ce manuel vous aidera à vous familiariser avec toutes les caractéristiques et les possibilités de la console LZH-70W.

Pour obtenir les dernières informations sur cette console et d'autres produits Kenwood, veuillez visiter le site Web de Kenwood

Corporation à l'adresse suivante : www.kenwoodeurope.com

Commandes et caractéristiques du panneau avant 10

Relais infrarouge 10

Bouton marche-arrêt 10

Boutons de réglage du volume 10

Bouton menu 10

Capteur à infrarouge de télécommande 10

Bouton gradateur 10

Bouton source 10

Interrupteur du plafonnier 10

Lampes de plafonnier 10

Bouton ouverture d'écran 10

Écran ACL 10

Entrée auxiliaire d'audio-vídeo 10

Prises de casque câble 10

Fonctions de la télécommande 11

Bouton marche-arrêt 11

Bouton de sourdine 11

Boutons source 11

Bouton menu 11

Boutons de réglage de volume 11

Bouton gradateur 11

Fonctionnement de base de la console 11

Mise sous/hors tension de la console 11

Lampes de plafonnier de la console 11

Raccordement d'une source auxiliaire d'audio-vídeo 11

Prises de casque câble 12

Ajustement de l'image vidéo 12

Réglages de la qualité de l'image (contraste/luminosité/nuance/couleur) 12

Réglages du mode écran (plein/zoom/normale/cinéma) 12

Réinitialisation des ajustements 13

Avertissement

• Assurez-vous que l'unité est solidement installée. Sinon, elle pourrait sortir brusquement de son emplacement lors de collisions ou d'autres secousses.
• Si vous rallongez les fils d'allumage ou de masse, assurez-vous d'utiliser des fils de catégorie automobile ou d'autres câbles de calibre AWG no 18 ou plus épais, afin d'éviter la dépréciation des fils et l'endommagement de leur enduit.
• Pour éviter tout court-circuit, ne mettez ou ne laissez jamais d'objets métalliques (par exemple des pièces de monnaie ou des outils métalliques) à l'intérieur de l'unité.
• Si de la fumée ou des odeurs anormales commencent à sortir de l'unité, coupez immédiatement l'alimentation, et consultez votre revendeur Kenwood.
• Veillez à ne pas lâcher l'unité ou lui faire subir un choc violent - la console pourrait se casser ou se fendre, car elle compte des pièces en verre.
• Ne touchez pas le fluide de cristaux liquides si l'écran ACL est endommagé ou cassé en raison d’un choc. Le fluide de cristaux liquides peut nuir à votre santé ou même être mortel. Si le fluide de cristaux liquides provenant de l’écran ACL entre en contact avec votre corps ou vos vêtements, nettoyez immédiatement à fond avec du savon.
• N'installez pas la console de façon à ce que le conducteur puisse voir l'écran en cours de route.

Mise en GARDE

Assurez-vous de mettre l'unité à la masse avec une source de tension négative de 12 V CC. - N'ouvrez pas le panneau arrière de l'unité. - N'installez pas l'unité dans un emplacement en plein soleil ou exposé à une chaleur ou à une humidité excessive. Évitez aussi les endroits trop poussiéreux ou le potentiel d'éclaboussures d'eau. - Ne soumettez pas le moniteur à des chocs excessifs, car il s'agit d'un appareil de précision. - Lors du remplacement d'un fusible, utilisez seulement un fusible neuf du calibre recommandé. L'emploi d'un fusible du mauvais calibre pourrait provoquer un défaut de fonctionnement de votre unité. - Pour éviter des court-circuits au remplacement d'un fusible, débranchez d'abord le faisceau de fils. - N'utilisez pas de vis à part celles fournies. L'utilisation de mauvaises vis pourrait endommager l'unité principale.

Réinitialisation du microprocesseur

Si l'unité ne semble pas fonctionner normalement, éteignez le moteur de votre véhicule, puis rallumez-le. Si cela ne résout pas le problème, veuillez contacter votre revendeur Kenwood.

Si vous avez des problèmes lors de l'installation, veuillez consulter votre revendeur Kenwood.

Ce produit n'est installé ni par le fabricant d'un véhicule sur la chaîne de fabrication, ni par l'importateur professionnel d'un véhicule dans un État membre de l'UE.

Avertissements

• N'utilisez ni solvant, ni produit d'entretien lors du nettoyage de l'appareil vidéo.
• N'utilisez pas de décapants abrasifs, car ils pourraient rayer l'écran. Utilisez uniquement un chiffon non peluchants légèrement mouillé pour essuyer l'écran s'il se salit.
• Verrouillez l'écran ACL en position fermeture totale lorsqu'il ne sert pas.
• Ajustez toujours le volume au minimum avant de mettre le casque sur vos oreilles.
• Rappelez-vous de laisser l'interrupteur du plafonnier sur la position OFF ou AUTO quand le véhicule est sans surveillance, car les lampes de plafonnier peuvent vider la batterie du véhicule si elles sont allumées pendant que le contact est coupé.
• N'exercez pas de pression sur l'écran ACL.
• Avertissez les enfants d'éviter de toucher ou de rayer l'écran, car cela pourrait le salir ou l'endommager.

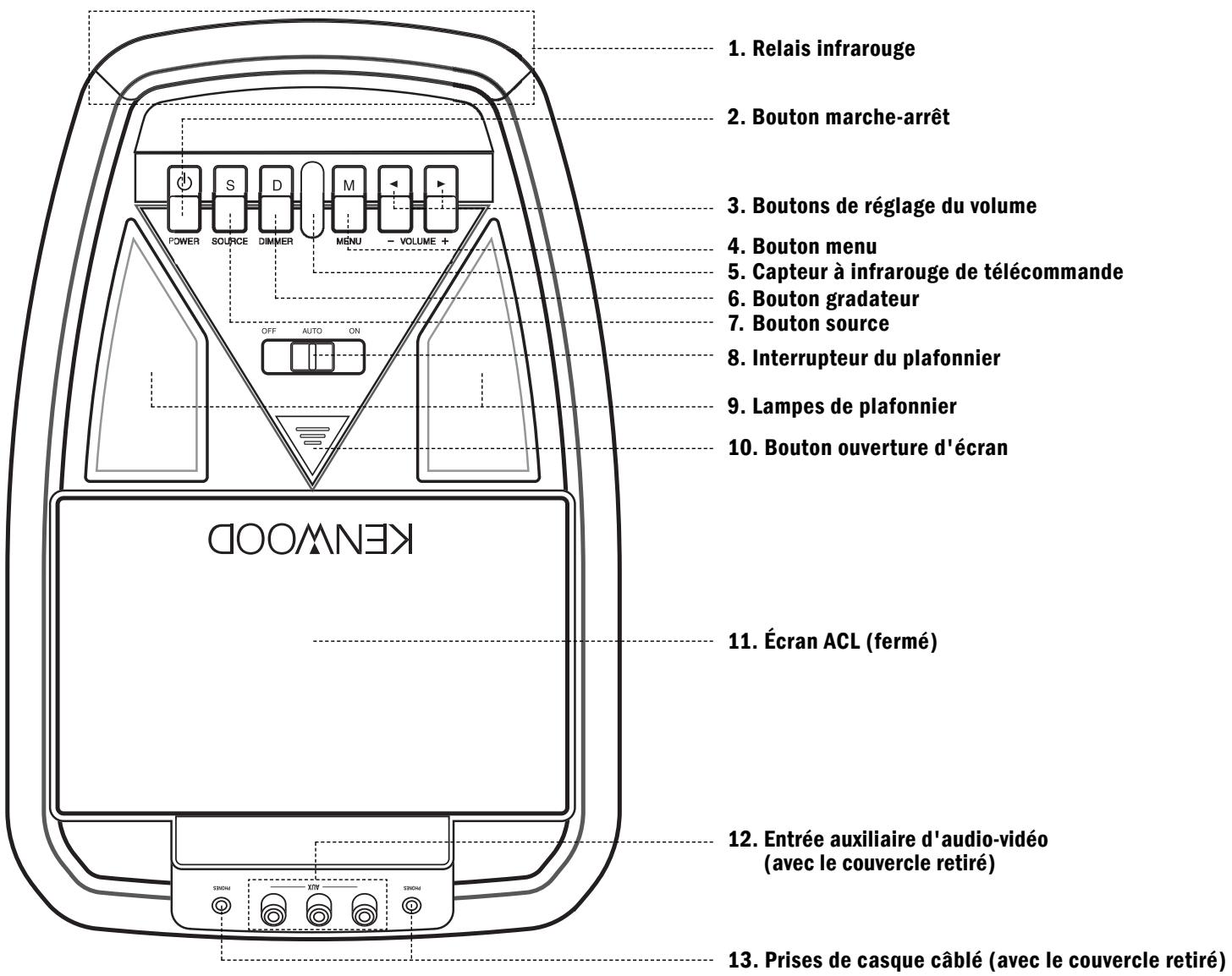

Commandes et caractéristiques du panneau avant

1. Relais infrarouge : Transmet l'audio aux casques sans fil.
2. Bouton marche-arrêt : Appuyez pour mettre la console en/hors service.
3. Boutons de réglage du volume : Commande le volume des prises de casque cable et les raccords câblés de sortie audio-video. (Note : Les casques sans fil KPH-IR70 possèdent une commande de volume intégrée à utiliser avec la console LZH-70W.)
4. Quand vous appuyez sur le bouton MENU, utilisez les boutons de VOLUME pour effectuer vos divers ajustements.
5. Bouton menu: Active les modes d'ajustement de l'écran.
6. Capteur à infrarouge de télécommande : Reçoit les signaux de la télécommande sans fil fournie.
7. Bouton gradateur : Appuyez pour réduire la luminosité de l'écran pour un visionnement le soir ; appuyez de nouveau pour rétablir complètement la luminosité.
8. Bouton source : Chaque pression de bouton fait commuter entre les trois entrées suivantes : AV1/AV2/Aux. L'entrée sélectionnée s'affiche sur l'écran.
9. Interrupteur du plafonnier : Fait fonctionner les lampes de plafonnier de la console dans les modes suivants :
10. OFF: Éteint les lampes de plafonnier.
11. AUTO: Allume et éteint automatiquement les lampes du plafonnier en synchronisation avec l'éclairage intérieur du véhicule.
12. ON: Allume les lampes de plafonnier.
13. Lamps de plafonnier: Fournissant un éclairage supplémentaire à l'intérieur du véhicule.
14. Bouton ouverture d'écran : Faites couilisser le bouton dans la direction opposée à l'écran pour libérer l'écran ACL ouvrable.
15. Écran ACL : Écran ACL à diagonale 7", avec une résolution de 336 960 pixels.
16. Entrée auxiliaire d'audio-video : Permet un raccord avec un magnétoscope, une console de jeu, un lecteur DVD portable ou une autre source audio-video avec des connecteurs de sortie RCA.
17. Prises de casque câble : Permet la connexion de casques câbles stéréo avec des mini-connecteurs stéréo.

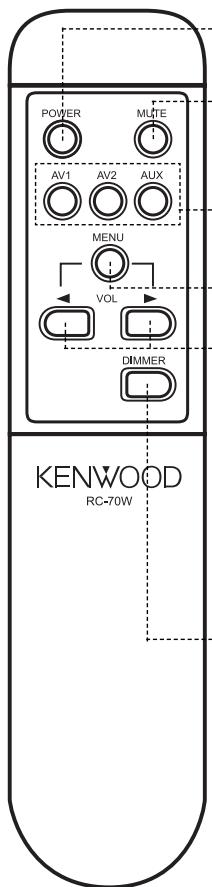

Fonctions de la télécommande

Bouton marche-arrêt : Appuyez pour mettre la console en/hors service.

Bouton de sourdine: Appuyez pour mettre temporairement le son en sourdine dans les casques câblés; appuyez de nouveau pour rétablir le son.

Boutons source: Appuyez pour accéder aux entrées video 1, video 2 et auxiliaire.

Bouton menu: Active les modes d'ajustement de l'écran.

Boutons de réglage de volume: Commande le volume des prises de casque câblées et les raccords câblés de sortie audio-vidéo. (Note: Les casques sans fil KPH-IR70 possèdent une commande de volume intégrée à utiliser avec la console LZH-70W.)

• Quand vous appuyez sur le bouton MENU, utilisez les boutons de volume pour effectuer vos divers ajustements.

Bouton gradateur: Appuyez pour réduire la luminosité de l'écran ACL pour un visionnement le soir; appuyez de nouveau pour rétablir complètement la luminosité.

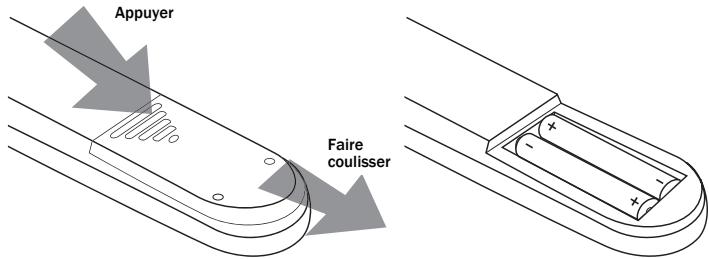

Mise en place des piles dans la télécommande

1. Retirez le couvercle des piles comme le montre l'illustration de gauche.
2. Installez deux piles AAA, avec les polarités orientées comme dans l'illustration de droite.
3. Remplacez le couvercle des piles.

Mise en GARDE :

Ne laissez pas la télécommande en plein soleil, comme sur le tableau de bord.

Les piles fournies sont destinées aux vérifications de fonctionnement. Il est possible qu'elles ne durent pas aussi longtemps que les piles alcalines ordinaires.

Quand la distance à partir de laquelle la télécommande fonctionne diminue, remplacez les deux piles par des nouvelles.

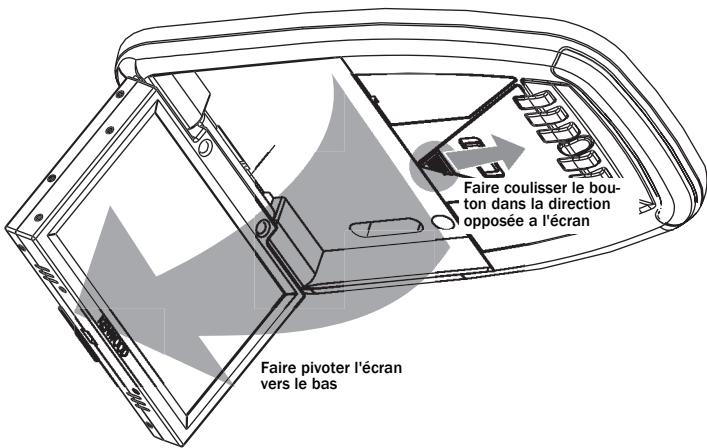

Mise sous/hors tension de la console

1. Faites coulisser le bouton de relâche dans la direction opposée à l'écran pour déverrouiller l'écran ACL.
2. Faites pivoter l'écran vers le bas jusqu'à l'obtention d'un angle confortable de visionnement. Le verrou interne de friction maintiendra l'écran en place pendant l'utilisation de la console.

1. Appuyez sur le bouton POWER sur la console ou la télécommande pour la mesure en/hors service. Quand la console est en service, un rétroéclairage illumine les commandes.
2. Une fois que l'appareil a eté mis en marche et que l'image s'affiche, ajustez l'angle de visionnement et la commande gradateur pour optimiser la qualité de l'image.
3. Faites pivoter l'écran en position verrouillée lorsqu'il ne sert pas. L'alimentation s'éteindra automatiquement.

Lampes de plafonnier de la console

Les lampes de plafonnier de la console LZH-70W sont contrôlées par l'interrupteur coulissant à trois positions. Faire coulisser l'interrupteur sur la position ON allumera les lampes. La position AUTO permettra aux lampes de s'allumer et de s'éteindre en synchronisation avec l'éclairage intérieur du véhicule. La position OFF empêchera les lampes de s'allumer en permanence.

• Ne laissez pas le véhicule sans surveillance avec l'interrupteur du plafonnier sur la position ON, car cela pourrait vider la batterie du véhicule.

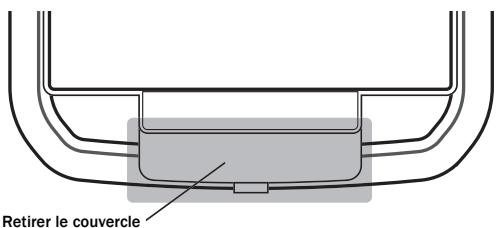

Raccordement d'une source auxiliaire d'audio-video

Assurez-vous que l'alimentation de la console est coupée avant d'effectuer le moindre branchement.

L'entrée auxiliaire audio-vídeo vous permet de rac-corder un appareil audiovisuel optionnel, tel qu'un magnétoscope ou une console de jeu vidéo. Vous pou

vous pouvez accéder aux connecteurs en retirant le film protecteur en plastique, qui est situé derrière la charnière de l'écran.

Utilisez des câbles RCA pour raccorder les signaux audiovisuels à leurs prises respectives. Les sources audio monophoniques requirent l'utilisation d'un câble RCA en Y pour un raccordement aux entrées droite et gauche.

Une fois les connexions établies, mettez la console en service, et appuyez sur le bouton SOURCE jusqu'à ce que l'indicateur d'entrée de l'affichage à l'écran arrive sur "AUX".

Prises de casque câblé

Les prises de casque câblé sont situées sous le couvercle de la prise d'entrée auxiliaire audio-video. Vous pouvez connecter des casques câblés avec des mini-connecteurs stéréo standard 18 à chaque prise de casque câblé.

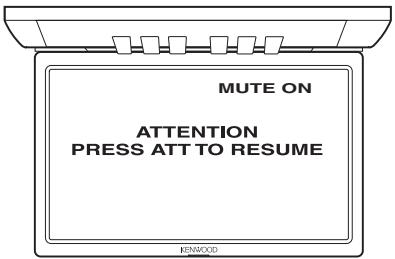

Utilisation de l'interrupteur contrôle parental/mute

L'interrupteur contrôle parental/MUTE (sourdine), qui est monté séparément lors de l'installation de la console, vous permet de capter l'attention des passagers assist à l'arrière. Le fait d'appuyer sur l'interrupteur met en sourdine toutes les sorties audio provenant de la console (y compris l'audio envoyé aux casques)

sans fil) et affiche le message suivant sur l'écran de la console :

Appuyer sur l'interrupteur pendant que le message est affiché fait disparaître le message et rétablit l'audio.

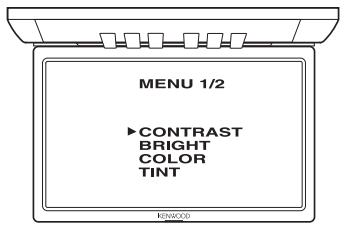

Ajustement de l'image vidéo

Appuyez sur le bouton MENU plusieurs fois d'affilée pour commuter entre les ajustements suivants :

Une fois l'ajustement désiré à l'écran, utilisez les boutons VOLUME + et VOLUME - pour le réaliser (l'ajustement CONTRAST est illustré):

Réglage CONTRAST (contraste)

Utilisez les boutons de volume pour augmenter et réduire la blancheur dans l'image.

Réglage BRIGHT (luminosité)

Utilisez les boutons de volume pour rendre l'image plus lumineuse ou plus foncée.

Réglage TINT (nuance)

Utilisez les boutons de volume pour nuancer les couleurs vers le rouge ou le vert.

Réglage COLOR (couleur)

Utilisez les boutons de volume pour augmenter ou diminuer l'intensité de la couleur.

Réglages du mode écran

L'écran ACL de la console LZH-70W est de format écran large (16:9). Étant donné qu'une image vidéo de taille conventionnelle (format 4:3) ne remplit pas entièrement l'écran, vous pouvez sélectionner quatre manières différentes de visionner une image en 4:3.

• Appuyez sur le bouton MENU pour sélectionner l'ajustement SCREEN (écran), et utilisez les boutons VOLUME pour passer par les modes écran suivants :

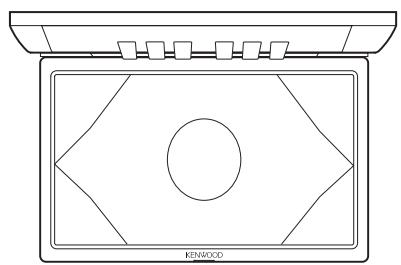

Mode plein écran

L'image en 4:3 est étirée de façon à remplir toute la largeur de l'écran de la console LZH-70W. L'image aura l'air déformée (plus large que la normale).

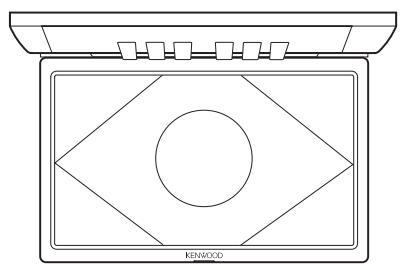

Mode zoom

Focalise sur la partie centrale de l'image de sorte que l'image remplit tout l'écran de la console LZH-70W. L'image ne sera pas déformée, mais la résolution vidéo sera réduite.

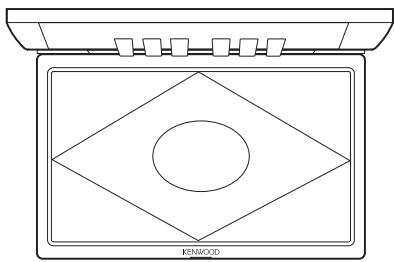

Mode image normale

L'image entière en 4:3 est montrée sans changement au centre dans 75% de l'écran de la console LZH-70W, avec des barres grises appelées "marges" de chaque côté.

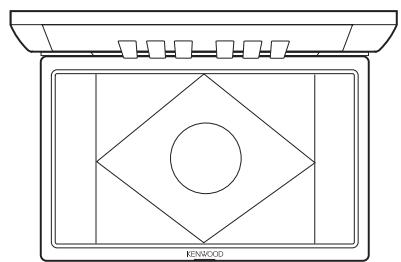

Mode cinéma

Focalise sur la partie centrale de l'image en 4:3 en étirant légèrement l'image verticalement. Les bords de l'image sont étirés horizontally de façon à tener tout l'écran de la LZH-70W. L'image aura l'air légèrement déformé, et la résolution video sera réduite.

Réinitialisation des ajustements

Vous pouvez réinitialiser les ajustements qualité de l'image et mode écran à leurs réglages d'usine :

Appuyez sur le bouton MENU jusqu'à ce que “RESET” apparaisse sur l'écran.

• Appuyez sur le bouton VOLUME + pour réinitialiser les ajustements à leurs réglages d'usine.
• Appuyez sur le bouton MENU pour conserver les ajustements que vous avez faits.

Changement des ampoules de plafonnier

1. Utilisez un tournevis à lame plate pour soulever le couvercle du plafonnier.
2. Retirez l'ampoule brûlée.
3. Remplacez l'ampoule avec une ampoule à culot poussoir T10 type 158 de 5 W (12 V).
4. Remettez le couvercle du plafonnier en place en le faisant cliquer.

En cas de problème

Ce qui peut paraître comme un défaut de votre appareil pourrait simplement être le résultat d'un emploi ou d'un câblage incorrect. Avant d'appeler pour demander une réparation, veuillez vérifier d'abord les problèmes possibles suivants.

PROBLÈME La console ne s'allume pas.	CAUSE Le fusible a sauté. L'allumage du vehicule n'a pas de position RVE.	SOLUTION Remplacez le fusible avec un autre fusible du même calibre. Raccordez le fil électrique d'allumage de la console et le fil de batterie.
Les boutons ne fonctionnent pas ou fonctionnent de façon incorrecte.	Le microproessesur fonctionne mal.	Réinitialisez le microproessesur (voir "Réinitialisation du microproessesur" à la page 9).
Il n'y a pas d'image vidéo.	Il y a une ou des mauvaises connexions à la ou aux sources vidéo.	Vérifiez que les sources vidéo sont correctement raccordées.
L'image vidéo estASFout.	L'écran est froid.	Les écran à cristaux liquides peuvent sembler plus sombres lorsqu'ils sont froids. Une fois que vous ave mis la console en service et que la température de l'écran a monté, la luminosité redevient normale.
Il ne sort aucun son des casques sans fil.	Le casque est étant. Les piles du casque sont vides.	Assurez-vous que l'interrupteur d'alimentation du casque est en position de marche. Remplacez les piles du casque avec des piles neuves.

Caractéristiques techniques

Dimensions de l'écran 7" (18 cm) (diagonale)

Rapport de cadre de l'ACL 16:9

Résolution totale de l'ACL 336 960 pixels*

Angle de visée....+30°/ -60° (à la verticale), 120° (à l'horizontal)

Luminosité minimale. ≥ 350 cd/m²

Luminosité type 400 cd/m²

Entrée vidéo (signal composé) 1 Vp-p/75 ohms

Entrée audio 1,2 Vrms

Sortie vidéo (signal composé) 1 Vp-p/75 ohms

Sortie audio 1,2 Vrms

Sortie de casque 0,1 W/16 ohms (stéreo)

Dimensions 30,5 cm (L) 20,8 cm (L) 4,6 cm (H)

Poids 1,25 kg

Tension de fonctionnement 11 V ~ 16 V CC

Consommation 0,97 A ~ 1,15 A

Température d'exploitation -10°C - 60°C

• Bien que les pixels effectifs du panneau de cristaux liquides soient disponibles à 99,999 % ou plus, 0,001 % des pixels sont susceptibles de ne pas s’éclairer ou de s’éclairer de façon incorrecte.

Audio-ingang 1,2 VRMS

Video-uitgang (samengesteld signal) 1 Vp-p/75 ohm

Audio-sortie 1,2 VRMS

Sortie d'audio 1,2 VRMS

Sortie de casques.0,1 W/16 ohms (stéréo)

Dimensions 30,5 cm (L) x 20,8 cm (l) x 4,6 cm (H)

Peso 1,25 kg
