BEDIENUNGSANLEITUNG LZH-70W KENWOOD

BEDIENUNGSCANLEITUNG

PLAFONDCONSOLE MET 7" DIAGONAAL LCD-SCHERM blz 20-25

GEBRUIKSAANWIJZING

CONSOLLE SOVRATESTA CON DISPLAY LCD DIAGONALE A 7 POLLICI pagina 26-31

ISTRUZIONI PER L'USO

Mit ihrer Konsole LZH-70W konnen die Mitfahrer auf den Rucksitzen Audio-/Video-Entertainment von dem 7"Diagonal-LCD-Bildschirm und den verdrahteten und drahtlosen Kopfhörerausgaben genießen. Diese Anleitung macht Sie mit allen Funktionen und Möglichkeit der LZH-70W vertraut.

Besuchen Sie hinsichtlich der neuesten Informationen über these und andere Kenwood-Produkte die Website von Kenwood Corporation unter: www.kenwoodeurope.com.

Inhalt

Sicherheitsvorkehrungen 15

Bedienelemente und Funktionen 16

IR-Transmitter 16

Netztaste 16

Lautstärketasten 16

Menutaste 16

IR-Sensor der Fernbedienung 16

Dimmertaste 16

Quellentaste 16

Deckenleuchtenschalter 16

Deckenleuchten 16

Bildschirm-Freigabetaste 16

LCD-Bildschirm 16

Zusätzlicher Audio-/Videoeingang 16

Buchsen fur verdrahtete Kopfhörer 16

Fernbedienungsfunktionen 17

Netztaste 17

Stummschaltaste 17

Quellentasten 17

Menutaste 17

Lautstärketasten 17

Dimmertaste 17

Einlagen der Batterien in die Fernbedienung 17

Grundlegende Konsolen-Bedienung 17

Konsoe ein- und ausschalten 17

Konsolen-Deckenleuchten 17

Anschluss einer zusätzlichen Audio-/Videoquelle 17

Buchsen fur verdrahtete Kopfhörer 18

Verwendend des Kindersicherungs-/MUTE-Schalters 18

Einstellen des Videobildes 18

Bildqualitätseinstellungen (Kontrast/Helligkeit/Farbston/Farbe) 18

Bildschirmmodus-Einstellungen (Voll/Zoom/Normal/Kino) 18

Rücksetzen der Einstellungen 19

Austauschen der Deckenleuchten-Gluhlampen 19

Fehlersuchtabelle 19

Technische Daten 19

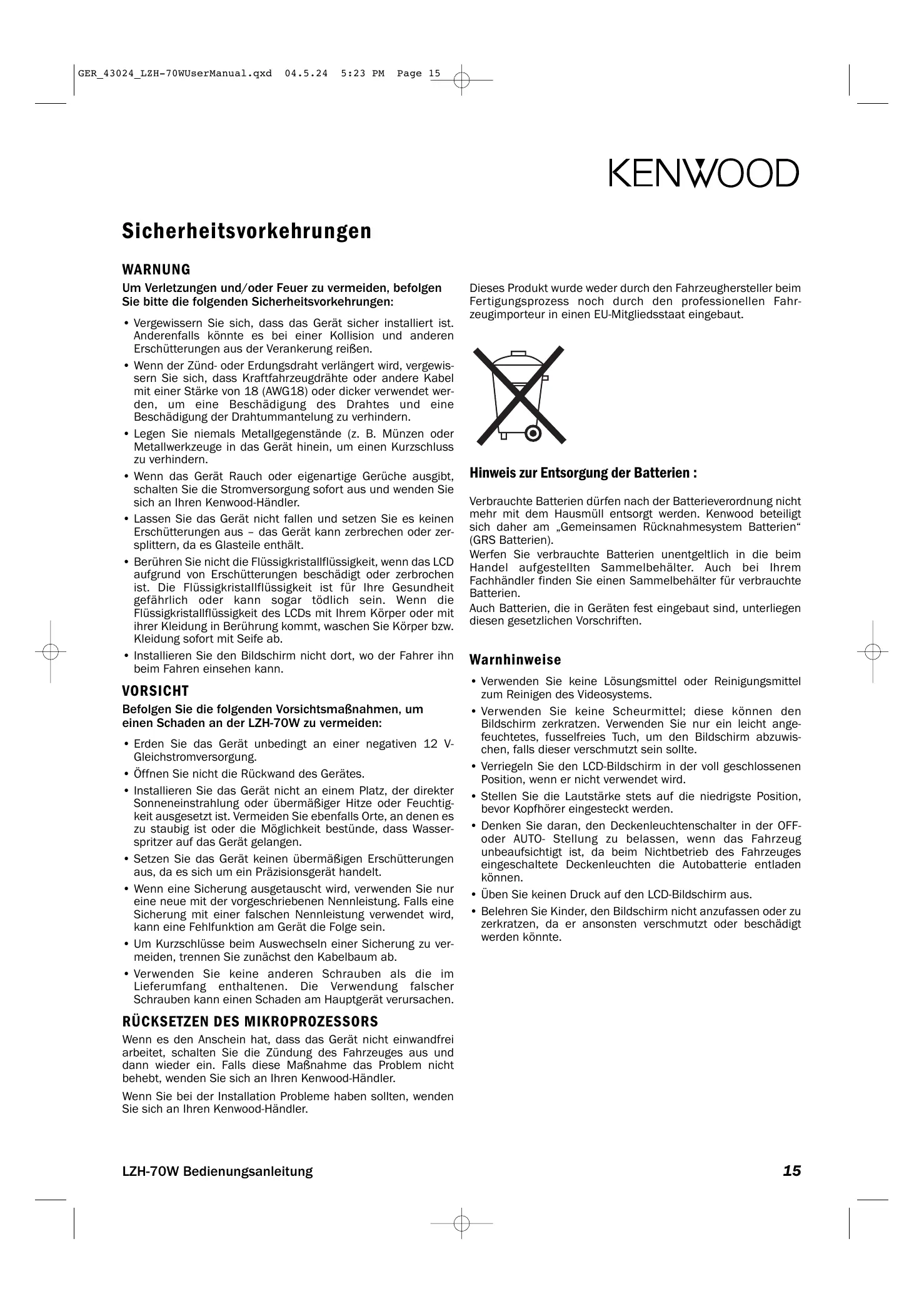

Sicherheitsvorkehrungen

WARNING

Um Verletzungen und/oder Feuer zu vermeiden, befolgen Sieitte die folgenden Sicherheitsvorkehrungen:

• Vergewissern Sie sich, dass das Gerät sicher installiert ist. Anderenfalls könnte es bei einer Kollision und anderen Erschütterungen aus der Verankierung freißen.
• Wenn der Zünd- oder Erdungsdraht verlangert wird, vergewissern Sie sich, dass Kraftfahrzeugdritte oder andere Kabel mit einer Stärke von 18 (AWG18) oder dicker verwendet werden, um eine Beschädigung des Drahtes und eine Beschädigung der Drahtummantelung zu verhindern.
• Legen Sie niemals Metallgegenstände (z. B. Münzen oder Metallwerkzeuge in das Gerät hinein, um einen Kurzschluss zu verhindern.
• Wenn das Gerät Rauch oder eigenartige Gerüche ausgibt, schalten Sie die Stromversorgung(sofort aus und wenden Sie sich an ihren Kenwood-Handler.
• Lassen Sie das Gerät nicht fallen und setzen Sie es keinen Erschüttterungen aus - das Gerät kann zerbrechen oder zerspltern, da es Glasteile enthalt.
• Berühren Sie nicht die Flüssigkristallflüssigkeit, wenn das LCD aufgrund von Erschütterungen beschädigt oder zerbrochen ist. Die Flüssigkristallflüssigkeit ist für ihre Gesundheit gefährlich oder kann)sagar tõdlich sein. Wenn die Flüssigkristallflüssigkeit des LCDs mit Imrem Körper oder mit ihrer Kleidung in Berührung kommt, waschen Sie Körper bzw. Kleidung sofort mit Seite ab.
• Installieren Sie den Bildschirm nicht dört, wo der Fahrer ihm beim Fahren einsehen kann.

VORSICHT

Befolgen Sie die folgenden Vorsichtsmaßnahmen, um einen Schaden an der LZH-70W zu vermeiden:

• Erden Sie das Gerät unbedingt an einer negativen 12 V-Gleichstromversorgung.
• Offnen Sie nicht die Rückwand des Gerätes.
• Installieren Sie das Gerät nicht an einem Platz, der direkter Sonneneinstrahlung oder übermöiger Hitze oder Feuchtigkeit ausgesetzt ist. Vermeiden Sie ebenfalls Orte, an denen es zu staubig ist oder die Möglichkeit bestände, dass Wasserspritzer auf das Gerät gelangen.
• Setzen Sie das Gerät keinen übermäßig Erschüttungen aus, da es sich um ein Prázisionsgerät handelt.
• Wenn eine Sicherung ausgetauscht wird, verwenden Sie nur eine neue mit der vorgeschriebenen Nennleistung. Falls eine Sicherung mit einer falschen Nennleistung verwendet wird, kann eine Fehlfunktion am Gerät die Folge sein.
• Um Kurzschlüsse beim Auswechseln einer Sicherung zu vermeiden, trennen Sie zunachst den Kabelbaum ab.
• Verwenden Sie keine anderen Schrauben als die im Lieferumfang enthaltenen. Die Verwendung falscher Schrauben kann einen Schaden am Hauptgerät verursachen.

RÜCKSETZEN DES MIKROPROZZERS

Wenn es den Anschein hat, dass das Gerät nicht einwandfrei arbeitet, schalten Sie die Zündung des Fahrzeuges aus und dann wieder ein. Falls diese Maßnahme das Problem nicht behebt, wenden Sie sich an ihren Kenwood-Händler.

Wenn Sie bei der Installation Probleme haben sollenen, wenden Sie sich an ihren Kenwood-Handler.

Dieses Produkt wurde weder durch den Fahrzeughersteller beim Fertigungsprozess noch durch den professionellen Fahrzeugimporteur in einen EU-Mitgliedsstaat eingebaut.

Hinweis zur Entsorgung der Batterien :

Verbrauchte Batterien)durfen nach der Batterieverordnung nicht mehr mit dem Hausmull entsorgt werden. Kenwood beteiligt sich daher am „Gemeinsamen Rücknahmesystem Batterien" (GRS Batterien).

Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter. Auch bei ihrer Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien.

Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschriften.

Warnhinweise

• Verwenden Sie keine Lösungsmittel oder Reinigungsmittel zum Reinigen des Videosystems.
• Verwenden Sie keine Scheurmittel; diese können den Bildschirm zerkratzen. Verwenden Sie nur ein leicht angefeuchtetes, fusselfreies Tuch, um den Bildschirm abzuwischen, falls dieser verschmutzt sein sollte.
• Vertriegeln Sie den LCD-Bildschirm in der voll geschlossenen Position, wenn er nicht verwendet wird.
• Stellen Sie die Lautstärke stets auf die niedrigste Position, bevor Kopfhörer eingesteckt werden.
• Denken Sie daran, den Deckenleuchtenschalter in der OFF-oder AUTO-Stellung zu belassen, wenn das Fahrzeug unbeaufsichtigt ist, da beim Nichtbetrieb des Fahrzeuges eingeschaltete Deckenleuchten die Autobatterie entladen können.
• Üben Sie keinen Druck auf den LCD-Bildschirm aus.
• Belehren Sie Kinder, den Bildschirm nicht anzufassen oder zu zerkratzen, da er ansonsten verschmutzt oder beschädigt werden können.

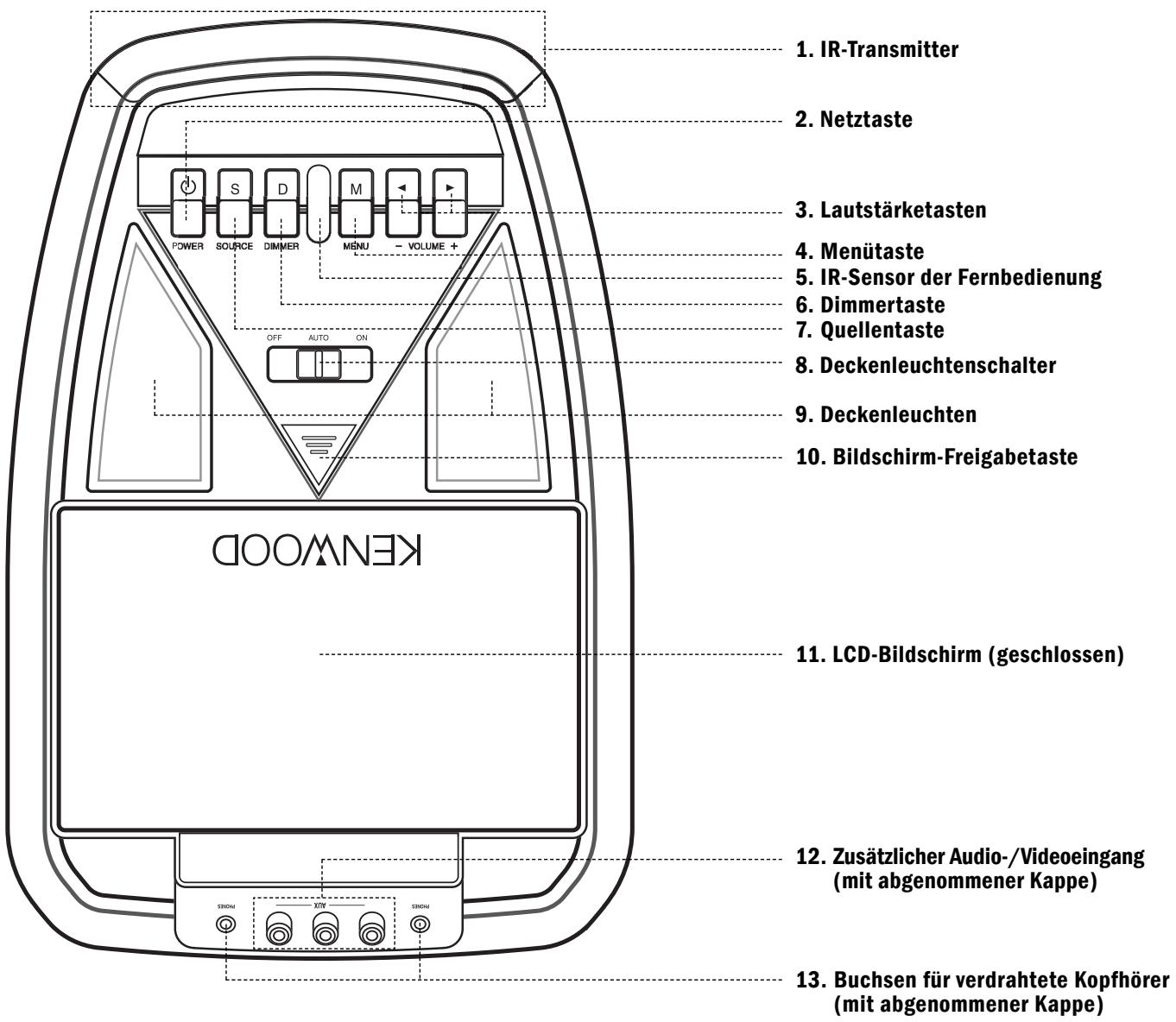

Bedienelemente und Funktionen

1. IR-Transmitter: Überträgt Audio zu den drahtlosen Kopfhörern.
2. Netztaste: Drücken, um die Konsole ein- und auszuschalten.

3. Lautstärketasten: Regeln die Lautstärke für die Buchsen für verdrahtete Kopfhörer und für die verdrahteten A/V-Ausgangsanschluss. (Hinweis: Die drahtlosen Kopfhörer KPH-IR70 besitzen für die Verwendung mit der LZH-70W eingebaute Lautstärkeregler.)

4. Wenn die menu -Taste gedrückt wird, verwenden Sie die VOLUME -Tasten, um die verschiedene Einstellungen durchzuführren.

5. Menütaste: Aktiviert die Bildschirm-Einstellungsmodi.

6. IR-Sensor der Fernbedienung: Empfängt Signale von der im Lieferumfang enthaltenen drahtlosen Fernbedienung.
7. Dimmertaste: Drücken, um die Bildschirmhelligkeit für den Nachtbetrieb zu reduzieren; noch einmal drücken, um die volle Helligkeit wiederherzustellen.

8. Quellentaste: Bei jedem Drucken der Taste wird zwischen den folgenden 3 Eingängen umgeschaltet: AV1/AV2/Aux. Der ausgewählte Eingang wird auf dem Bildschirm angezeigt.

9. Deckenleuchtenschalter: Schaltet die Deckenleuchten der Konsole zwischen den folgenden Modi hin und her:

10. OFF: Schaltet die Deckenleuchten aus.

11. AUTO: Schaltet die Deckenleuchten entsprechend der Innenbeleuchtung des Fahrzeuges automatisch ein und aus.

12. ON: Schaltet die Deckenleuchten ein.

13. Deckenleuchten: Sorgen für eine zusätzliche Beleuchtung im Innenraum des Fahrzeuges.

14. Bildschirm-Freigabetaste: Die Taste vom Bildschirm wegschieben, um den LCD-Bildschirm nach unten herunterzuklappen.

15. LCD-Bildschirm: 7"-Diagonal-LCD-Bildschirm mit 336 960 Pixelauflösung
16. Zusätzlicher Audio-/Videoeingang: Ermöglicht den Anschluss eines Camcorders, Spiels, tragbaren DVD-Players oder einer anderen Audio-/Videoquelle mit Cinch-Ausgangsanschlussen.
17. Buchsen für verdrahtete Kopfhörer: Ermöglicht den Anschluss von verdrahteten Stereokopfhörern mit Stereominianschlüssen.

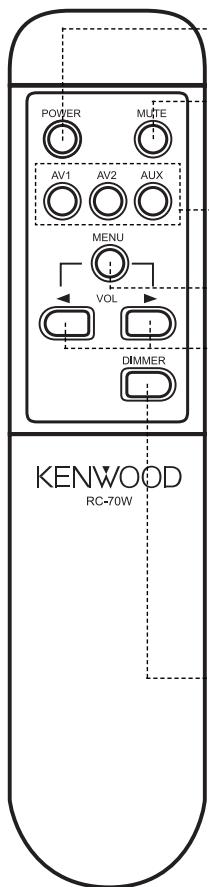

Fernbedienungsfunktionen

Netztaste: Drücken, um die Konsole einund auszuschalten.

Stummschaltaste: Drucken, um den Ton zu den verdrahteten Kopfhorem vorübergehend auszublenden; noch einmal drucken, um den Ton wiederherzustellen.

Quellentasten: Drücken, um die Video 1-, Video 2- und Aux-Eingänge zu aktivieren.

Menütaste: Aktiviert die Bildschirm-Einstellungsmodi.

Lautstärketasten: Regeln die Lautstärke für die Buchsen für verdrahtete Kopfhörer und für die verdrahteten A/V-Ausgangsanschlüsse. (Hinweis: Die drahtlosen Kopfhörer KPH-IR70 besitzen für die Verwendung mit der LZH-70W eingebaute Lautstärkeregler.)

• Wenn die MENU-Taste gedrückt wird, verwenden Sie die VOLUME-Tasten, um die verschiedene Einstellungen durchzufahren.

Dimmertaste: Drucken, um die LCD-Bildschirmhelligkeit für den Nachtbetrieb zu reduzieren; noch einmal drucken, um die volle Helligkeit wiederherzustellen.

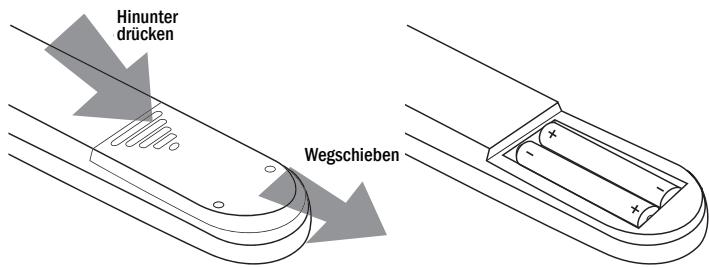

Einlagen der Batterien in die Fernbedienung

1. Entfernen Sie die Batteriefachabdeckung wie links dargestellt.
2. Legen Sie zwei AAA-Batterien mit der rechts dargestellen Polarität ein.
3. Befestigen Sie die Batteriefachabdeckung wieder.

VORSICHT:

Lassen Sie die Fernbedienung nicht in der prallen Sonne liegen, wie z. B. auf dem Armaturen Brettt.

HINWEIS:

Die im Lieferumfang enthaltenen Batterien dieren zu Betriebsprüfungszwecken und halten möglicherweise nicht länger als normale Alkalibatterien.

Wenn sich die Betriebsentfernung der Fernbedienung verkürzt, tauschen Sieittebeide Batterien durch neue aus.

Grundlegende Konsolen-Bedienung

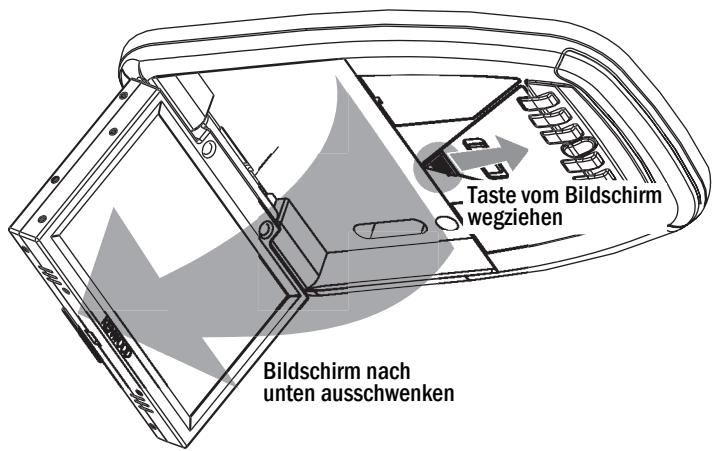

Konsole ein- und ausschalten

1. Schieben Sie die Bildschirm-Entriebelungstaste vom Bildschirm weg, um den Bildschirm zu entriegeln.
2. Schwenken Sie den Bildschirm nach unten, bis ein komfortabler Betrachtungswinkel erreicht ist. Die innere Reibungsspperrklinke halt den Bildschirm in Position, während die Konsole in Betrieb ist.

1. Drücken Sie die POWER-Taste auf der Konsole oder auf der Fernbedienung, um sie ein- und auszuschalten. Wenn die Konsole eingeschaltet ist, beleuchtet ein inneres Hintergrundlicht die Regler.

2. Nachdem das Gerät eingeschaltet worden ist und ein Bild angezeigt wird, justieren Sie den Betrachtungswinkel und den Dimmerregler, um die Bildqualität zu optimieren.

3. Schwenken Sie den Bildschirm in die verriegelte Position, wenn er nicht verwendet wird. Die Stromversorgung wird automatisch ausgeschelt.

Konsolen-Deckenleuchten

Die Deckenleuchten der LZH-70W werden vom Wechselschiebchesalter gesteuert. Wenn der Schalter in die ON-Stellung gebracht wird, werden die Leuchten eingeschaltet. Die AUTO-Stellung erhögt das Ein- und Ausschalten der Leuchten zusammen mit der Innbeleuchting des Fahrzeugs, und die OFF-Stellung verhindert ein Einschalten der Leuchten.

• Lassen Sie bei einer ON-Stellung des Deckenleuchtenschalters das Fahrzeug nicht unbeaufsichtigt, da dies die Autobatterie entladen konnte.

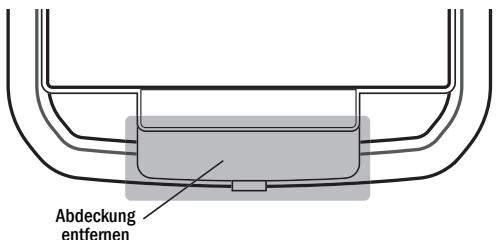

Anschluss einer zusätzlichen Audio-/Videquelle

Vergewissern Sie sich, dass die Stromversorgung zur Konsole ausgeschaltet ist, bevor Anschlüsse vorgenommen werden.

Am zusammen A/V-Eingang konnen Sie ein optionales A/V-Gerätschreiben, wie z. B. einen Camcorder oder ein Videospiel. Die Anschlüsse konnen verwendet wer-

den, wenn die Plastikschutz-Abdeckung hinter dem Bildschirm-scharnier entfernt wird.

Verwenden Sie Cinchkabel, um die Audio- und Videosignale an den entsprechenden Buchsen anzuschreiben. Mono-Audioquellen erfordern ein Cinch-Y-Kabel, um den rechten und den linken Eingang anzuschreiben.

Sobald die Anschlüsse ausgeführrt worden sind, schalten Sieitte die Konsole ein und drücken Sie und auf die SOURCE-Taste, bis die Eingangsanzeige des Bildschirmanzeige "AUX" lautet.

Buchsen für verdrahtete Kopfhörer

Die Buchsen für verdrahtete Kopfhörer befinden sich unterhalb der A/V-Reserve-Eingangsbuchsenkappe. Sie können verdrahtete Kopfhörer mit Standard 1/8 "Stereo-Minianschlüsse an jeder Buchse für verdrahtete Kopfhörer anschließen.

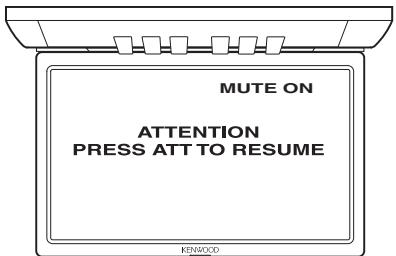

Verwendend des Kindersicherungs-/ MUTE-Schalters

Mit dem Kindersicherungs-/MUTE-Schalter (separat montiert, als die Konsole installiert wurde) konnen Sie die Insassen auf den Rücksitzen beaufsichtigen. Wenn der Schalter gedrückt wird, wird der Audioausgang von der Konsole (einschließlich Audio zu den drahtlosen Kopfhörern) ausgeblendet und zeigt die folgende Meldung auf dem Bildschirm der Konsole an:

Wenn der Schalter während der Anzeige der Meldung gedrück wird, wird die Meldung entfern und der Ton wiederhergestellt.

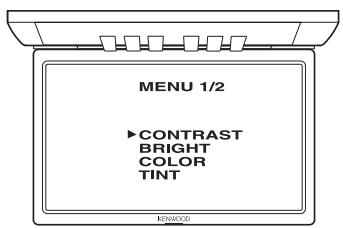

Einstellen des Videobildes

Drücken Sie mehrmals die MENU-Taste, um zwischen den folgenden Einstellungen hin und her zu schalten:

Wenn die gewünschte Einstellung auf dem Bildschirmerscheint, verwenden Sie die Tasten VOLUME + und VOLUME -, um die Einstellung auszufahren (CONTRAST-Einstellung (Krontrast) wird angezeigt):

Bildqualitätseinstellungen

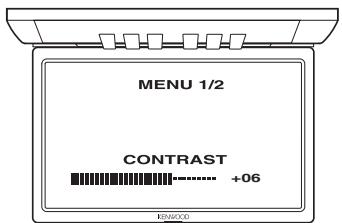

CONTRAST-Einstellung (Konrast)

Verwenden Sie die Lautstärketasten, um den Weißbanteil im Bild zu erhöhen und zu verringn.

BRIGHTNESS-Einstellung (Helligkeit)

Verwenden Sie die Lautstärketasten, um das Bild heller oder dunkler zu machen.

TINT-Einstellung (Farbton)

Verwenden Sie die Lautstärketasten, um die Farbe röttlich oder grünlich zu färben.

COLOR-Einstellung (Farbe)

Verwenden Sie die Lautstärketasten, um die Farbtiefe zu erhöhen oder zu verringn.

Bildschirmmodus-Einstellungen

Beim LCD-Bildschirm der LZH-70W handelt es sich um einen Breitbartbildschirm (16:9). Da ein herkömmliches Videobild (4:3-Format) den Bildschirm nicht vollständig ausfüllt, konnen Sie unter vier verschiedene Arten ausgehalten, um ein 4:3-Bild anzeigen zu halten.

• Drücken Sie die MENU-Taste, um die SCREEN-Einstellung (Bildschirm) auszuwahlen, und verwenden Sie die VOLUME-Tasten, um zwischen den folgenden Bildschirmmodi umzuschalten:

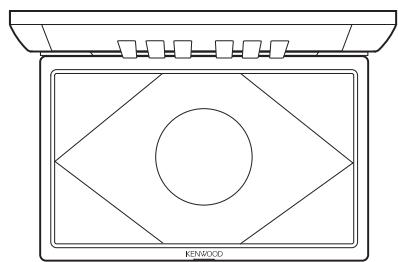

Vollbild-Modus

Das 4:3-Bild wird auseinander gezogen und füllt die gesamte Breite des LZH-70W-Bildschirms aus. Das Bild erscheint verzerrt (breiter als normal).

Zoom-Modus

Vergrößert den mittleren Teil des Bildes, damit es den gesamten Bildschirm des LZH-70W ausfüllt. Das Bild ist nicht verzerrt, aber die Videoauflösung wird reduziert.

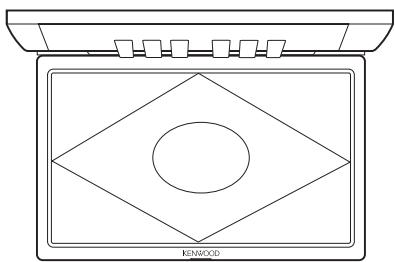

Normalbld-Modus

Das gesamte 4:3-Bild wird ohne Veränderung in der Mitte 75% des LZH-70W Bildschirms, mit grauen Streifen auf jeder Seite angezeigt (so genannten "Windowboxing").

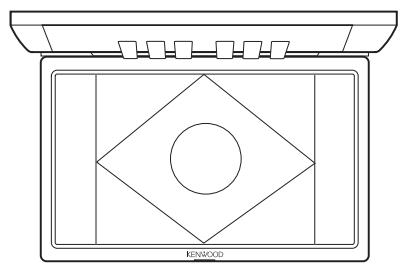

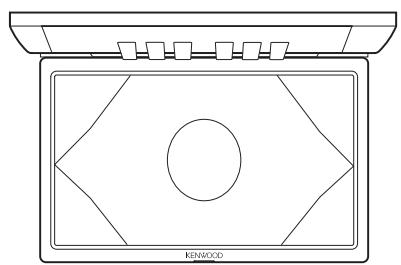

Kino-Modus

Vergroßert den mittleren Teil des 4:3-Bildes undzieht das Bild vertical etwas auseinander. Die Ränder des Bildes werden horizontal gestrekt, um den gesamten Bildschirm des LZH-70W auszufüssen. Das Bild erscheint leicht verzerrt und die Video-auflösung wird reduziert.

Rücksetzen der Einstellungen

Sie können alle Bildqualitäts- und Bildschirmmodus-Einstellungen auf die Werkseinstellung zurücksetzen:

Drücken Sie die MENU-Taste, bis “RESET” auf dem Bildschirm entscheid.

• Drücken Sie die Taste VOLUME +, um die Einstellung auf die Werkseinstellungen zurückzusetzen.
• Drücken Sie die MENU-Taste, um die Einstellungen, die Sie vorgenommen haben, beizubehalten.

Austauschen der Deckenleuchten-Glühlampen

1. Verwenden Sie einen Schlitzschraubendreher, um die Deckenleuchtenabdeckung hersauszuhebeln.
2. Entfernen Sie die ausgebrannte Gluhlampe.
3. Ersetzen Sie die Gluhlampe durch Glassockellampe des Typs 5 Watt (12 V) 158 T10.
4. Lassen Sie die Deckenleuchtenabdeckung wieder einrasten.

Fehlersuchtabelle

Durch einen Bedienungsfehler oder eine falsche Verdraughtung kann eine Gerätefehlfunktion entstehen. Überprüfen Sie zuerst Folgendes auf mögliche Probleme hin, bevor Sie den Kundendienst anrufen.

PROBLEMDie Konsole kann nicht eingeschaltet werden.	URSACHEDie Sicherung ist durchgebrannt.Bei der Fahrzeugzündung fehl't die ACC-Position.	LösUNGTauschen Sie die Sicherung durch eine mit der gleichen Nennleistung aus.Verbinden Sie den Zünddraht der Konsole mit dem Batteriekabel.
Tasten können nicht betägt werden oder Funktionieren fehlerhaft.	Der Mikroprozessor hat eine Fehlfunktion.	Stellen Sie den Mikroprozessor zurück (siehe “Rücksetzen des Mikroprozessors” auf Seite 15).
Kein Videobild	Falsche(r) Anschluss/Anschlüsse zu der/eden Videoquellen.	Überprüfen Sie, ob die Videoquellen korrekt angeschlossen sind.
Das Videobild ist dunkel.	Der Bildschirm ist kalt.	Flüssig Kristallbildschirme erschinen dunkler, wenn sie kalt sind. Sobald die Konsole eingeschaltet ist und die Bildschirm-temperatur ansteigt, kehrt die normale Helligkeit zurück.
Von den drahtlosen Kopfhörern wird kein Ton ausgegeben.	Die Stromversorgung der Kopfhörer ist ausgeschaltet.Die Kopfhörerbatterien sind leer.	Vergewissern Sie sich, dass der Netzschalter der Kopfhörer eingeschaltet ist.Ersetzen Sie die Kopfhörerbatterien durch neue.

Technische Daten

BildschirmgroBe 7,0" (18 cm) (diagonal)

Abbildungsverhältnis LCD-Display 16:9

Gesamtaufösung LCD-Display 336 960 Pixel*

Betrachtungswinkel +30°/60° (vertical), 120° (horizontal)

Minimale Helligkeit > = 350cd / m^2

Standard-Helligkeit 400 cd/m2

Videoeingang (Komponentensignal) 1 Vss/75 Ohm

Audioeingang 1,2 VRMS

Videoausgang (Komponentensignal) 1 Vss/75 Ohm

Audioausgang 1,2 VRMS

Kopfhörer-Ausgang 0,1 W/16 Ohm (Stereo)

Abmessungen 30,5 cm (L) x 20,8 cm (B) x 4,6 cm (H)

Gewicht 1,25 kg

Betriebsspannung .Gleichstrom 11 V \~ 16 V

Stromaufnahme .0,97 A ~ 1,15 A

Betriebstemperatur -10°C - 60°C

• Obwohl die effektiven Pixel für eine Flüssigkrystallanzeige mit 99,999 % oder mehr angegeben ist, können 0,001 % der Pixel nicht oder fehlerhaft leuchten.
