CCD-2000 - Caméra KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de recul (vue arrière) pour véhicule
Marque	KENWOOD
Modèle	CCD-2000
Capteur	CCD couleur 1/4 pouce
Nombre de pixels	492 (V) x 542 (H), environ 270 000 pixels effectifs
Objectif	Grand-angle, distance focale f = 1,6 mm, F2,8
Angle de vue	Horizontal : environ 130°, Vertical : environ 96°
Système de balayage	Entrelacé
Sortie vidéo	1 Vp-p / 75 Ω, image miroir
Tension de fonctionnement	14,4 V (11 V - 16 V)
Consommation électrique max.	150 mA
Poids (caméra)	32 g
Poids (boîtier vidéo)	32 g
Température de fonctionnement	-20 °C à 60 °C
Température de stockage	-30 °C à 80 °C
Accessoires inclus	Cordon d'alimentation, 2 faisceaux de câbles, support de caméra, vis
Installation	Recommandée par un technicien spécialisé ; connexion à une alimentation 12 V CC négative
Entretien	Nettoyer la surface d'installation ; éviter le lavage haute pression et automatique
Sécurité	Utiliser uniquement un fusible de valeur correcte ; ne pas couper le fusible du fil d'alimentation rouge
Réparabilité et recyclage	Ne pas jeter avec les ordures ménagères ; recycler dans un centre agréé (pictogramme poubelle barrée)

FOIRE AUX QUESTIONS - CCD-2000 KENWOOD

Comment installer la caméra CCD-2000 ?

L'installation nécessite les compétences d'un spécialiste. Débranchez la batterie, effectuez les connexions dans l'ordre : masse, allumage, marche arrière, puis boîtier vidéo. Fixez le support sur une surface propre et réglez l'angle.

Quel type d'alimentation faut-il pour la caméra ?

La caméra fonctionne sous une tension de 12 V CC (plage 11-16 V) avec une consommation max de 150 mA. Connectez le fil d'allumage (rouge) à une source alimentée en position ACC.

L'image de la caméra est-elle inversée ?

Oui, la caméra fournit une image miroir (symétrique) comme un rétroviseur, pour faciliter la marche arrière.

Quel est l'angle de vue de la caméra ?

L'angle de vue horizontal est d'environ 130° et vertical d'environ 96°, grâce à l'objectif grand-angle.

Puis-je installer la caméra moi-même ?

Il est fortement recommandé de faire appel à un professionnel pour éviter les courts-circuits ou dommages. Suivez scrupuleusement les instructions de câblage.

Que faire si l'image est floue ?

Un flou peut apparaître si la lumière directe du soleil ou une forte lumière frappe l'objectif. Ce n'est pas un dysfonctionnement. Nettoyez la lentille avec un chiffon doux.

Comment entretenir la caméra ?

Nettoyez la surface d'installation avant montage. Évitez les lavages haute pression et automatiques. Vérifiez régulièrement la fixation du support.

Quels accessoires sont fournis avec la caméra ?

Sont inclus : un cordon d'alimentation, deux faisceaux de câbles, un support de caméra et des vis.

La caméra est-elle résistante à l'eau ?

N'exposez pas l'unité à la pluie ou à l'eau. Ne la lavez pas dans un poste de lavage automatique pour éviter les infiltrations.

Comment éliminer la caméra en fin de vie ?

Ne la jetez pas aux ordures ménagères. Déposez-la dans un point de collecte pour déchets électroniques (pictogramme poubelle barrée) pour recyclage.

MODE D'EMPLOI CCD-2000 KENWOOD

Afin d'éviter des blessures ou un incendie, prenez les précautions suivantes :

• Afin d'empêcher tout court-circuit, ne placez jamais d'objets métalliques (comme des pièces ou des outils en métal) dans l'appareil.
• L'installation et le câblage de ce produit nécessitent les compétences et l'expérience d'un spécialiste. Pour garantir la sécurité, veuillez demander à un technicien spécialisé d'installer l'unité.

Afin d'éviter d'endommager l'appareil, prenez les précautions suivantes :

Assurez-vous de mettre l'appareil à la masse sur une alimentation négative de 12V CC. - Lors du changement d'un fusible, utilisez uniquement un nouveau fusible avec la valeur précise. L'utilisation d'un fusible d'une valeur différente peut être la cause d'un mauvais fonctionnement de votre appareil. - N'utilisez pas vos propres vis. Utilisez uniquement les vis fournies. Si vous utilisez les mauvaises vis, vous risquez d'endommager l'appareil.

Remarque

• Ce produit est une caméra de vue arrière qui permet de voir à l'arrière du véhicule.
• Une caméra de vue arrière est une caméra qui fournit des images symétriques de la même manière que les rétroviseurs central et latéral.
• La connexion à un téléviseur est possible avec une entrée vidéo RCA, mais assurez-vous que le téléviseur utilisé est équipé d'une fonction de connexion de marche arrêtée.
• La lumière directe du soleil ou une lumière forte (le soleil réfléchi par un pare-chocs, etc.) sur laamera peut rendre l'image floue dessus et en dessous de l'endroit où frappe le rayon, mais ceci n'est pas un dysfonctionnement.
• Ce produit est conçu pour compléter la vue arrêtée du conducteur, mais les images de laamera ne permettent pas de voir les dangers et les obstacles. Lors des marches arrière, assurez-vous de regarder derrière vous pour confirmer les vues de laamera.
• Ce produit est équipé d'un objectif grand-angle, de sorte que les vues de près sont larges et les vues de loin sont étroites, ce qui peut donner une mauvaise impression de la distance. Lors des marches arrière, assurez-vous de regarder derrière vous pour confirmer les vues de laamera.
• Ne lavez pas votre voiture dans un poste de lavage automatique ou avec un jet à haute-pressure car l'eau pourrait pénétrer dans laamera ou même la faire tomber.
• Vérifier le support d'installation de la caméra avant de conduire. Les vis sont-elles desserrées?
• Le support de la caméra est-il bien fixé?
• Si la caméra de vue arrête se desserre pendant que vous conduisez, elle pourrait causer un accident.
• Avant d'instruire ent. Lors du montage de cette unité, assurez-vous qu'aucun des fils n'est coincé entre l'unité et les pièces métalliques et de montage qui l'entourent.
• Ne montez pas cette unité près de la sortie du chauffage où elle pourrait être affectée par la chaleur, ou encore près des portes, où l'eau de pluie pourrait l'éclabousser. (N'installez jamais l'unité dans à ces endroits, car les fortes températures pourraient causer des dysfonctionnements.)
• Avant de percher les trous pour le montage, vérifie toujours derrière la surface où vous posez percher les trous. Ne peutz pas dans le tuyau d'alimentation en essence, dans la conduite de frein, dans le câblage électrique ou dans toute autre partie importante.
• Si cette unité est installée dans l'habitacle, fixez-la fermement de sorte qu'elle ne se détache pas lorsque le véhicule est en mouvement, car ceci pourrait causer des blessures ou un accident.
• Si cette unité est installée sur un siège avant, assurez-vous qu'elle ne gène pas le mouvement du siège. Acheminez avec soin tous les fils et cordons autour du mécanisme de glissement de manière à ce qu'ils ne soient pas coincés ou pincés par le mécanisme, ce qui pourrait causer un court-circuit.

Accessoires

Cordon d'alimentation

2 Faisceau de câbles

③ Support de la caméra

④ Vis

Procédure d'installation

1. Afin d'empêcher un court circuit, retirez la clé du contact et déconnectez la batterie . 2. Effectuez correctement les connexions d'entrée et sortie de chaque appareil. 3. Connectez les fils du câblage de distribution électrique dans l'ordre suivant : masse, allumage, marche arrêté et unité deamera. 4. Connectez le connecteur des fils du câblage à l'unité de boîtier video. 5. Installez l'appareil dans votre voiture. 6. Reconnectez la batterie

Attention

• Si vous connectez le fil d'allumage (Rouge) au châssis de la voiture (Masse), cela peut causer un court-circuit qui peut lui-même entraîner un incendie. Connectez tous ces câbles à la source d'alimentation de la boîte à fusible.
• Ne coupez pas le fusible du fil d'alimentation (Rouge).
• L'alimentation doit être connectée aux câbles par l'intermédiaire du fusible.

• Si l'allumage de votre voiture ne dispose pas d'une position ACC, connectez les câbles d'allumage à une source d'alimentation pouvant être activée et inactivée avec la clé de contact. Si vous connectez le fil de contact à une source d'alimentation avec une alimentation de tension constante, comme avec des fils de batterie, la batterie peut mourir.
• Si le fusible saute, assurez-vous d'abord que les fils ne se touchent pas et n'entraînent pas de court-circuit, puis remplacez le fusible grillé par un fusible neuf de même capacité.
• Isolez les câbles non connectés avec un ruban adhésif en vinyle ou autre matériel similaire. Afin d'empêcher tout court-circuit, ne retirez pas les capuchons ou autres protections aux extrémités des fils ou des bornes non connectés.
• Après avoir installé l'unité, vérifiez si les feux de freinage, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.
• Installez-la de sorte qu'elle ne bouche pas le champ arrière de la vue.
• Installez-la de sorte qu'elle ne fasse pas une protubérance sur le côté de la voiture.
• N'effectuez pas l'installation sous la pluie ou dans la brume. Lorsque l'humidité est forte, séchez la surface sur laquelle l'unité doit être fixée avant de l'installer.
• Des moisissures sur la surface de fixation pourraient réduire sa puissance adhéasive et en conséquence l'unité pourrait se détacher.
• Ne fixez pas le support de la caméra sur des surfaces du véhicule qui ont été traitées avec de la résine fluorocarbonée ou sur du verre.
• Sinon, la caméra pourrait tomber.
• N'appliquez pas d'eau sur l'unité.
• N'exposez pas l'unité à la pluie.
• Ne soumettez pas l'unité à des forces excessives.
• Nettoyez minutieusement les surfaces de l'unité sur lesquelles vous allez appliquer le ruban adhésif.
• Rêférez-vous au mode d'emploi pour connaître les détails concernant la connexion à d'autres unités, puis effectue les connexions correctement.
• Attachez les fils avec des colliers pour câble ou du ruban adhesif. Pour protéger les fils, entourez-les de ruban adhesif aux endroits où ils touchent des pièces métalliques.
• Acheminez et fixez tous les fils de manière à ce qu'ils ne touchent aucune pièce mobile, comme par exemple le levier de visseses, le frein à main ou les rails des sièges.
• N'acheminez pas les fils dans des endroits qui chauffent, comme à proximité d'une sortie de chauffage. Si l'isolation des fils fond ou est déchirée, il y a danger que les fils court-circuitent avec la carrosserie du véhicule. Lors du remplacement du double, assurez-vous d'utiliser uniquement un double du même calibre que ce qui est indiqué sur le support du double.
• Afin de réduire au minimum les interférences, placez le câble d'antenne TV, le câble de radio et le câble RCA aussi loin les uns des autres que possible.
• N'installez pas le boitier video dans des endroits où il pourrait être exposé à de fortes températures ou à de l'humidité, tels que :
• Les endroits exposés au chauffage, à la ventilation ou à la climatisation.
• Les endroits exposés à la lumière directe du soleil, tels que le dessus du tableau de bord ou la plage arrière.
• Les endroits qui peuvent être exposés à la pluie, par exemple près de la porte.

Moniteur (en option)

Si vous connectez le fil d'allumage (Rouge) au chassis de la voiture (Masse), cela peut causer un court-circuit qui peut lui-même entraîner un incendie. Connectez toujours ces câbles à la source d'alimentation de la boîte à fusibles.

Installation de la caméra

1 Nettoyez la surface sur laquelle la caméra de vue arrière doit être installée. Utilisez un chiffon ou un autre tissu pour nettoyer l'huile, la cire, la poussière ou tout autre impureté sur la surface d'installation.

Avertissement

• Placez la caméra de vue arrière à l'endroit où vous voulez l'installer. Réglez l'angle de la caméra de vue arrière et effectuez l'installation de manière à ce que la caméra ne touche pas la voiture.
• Si vous installez laamera sur une surface vitrée, placez-la de manière à ce qu'elle ne touche pas la vente arrêté.

2 Retirez le film protégeant la surface adhésive à l'arrière du support de la caméra (Accessoire③) et appliquez cette surface sur la vitre.

• Appuyez sur le support de la caméra pour qu'il adhérisse bien à la surface d'installation. Si vous touchez la surface adhérente ou que vous appliquez l'unité une seconde fois, cela peut réduire la puissance adhérente et, en conséquence, l'unité pourrait tomber.
• Si la température de la surface de fixation est BASSE, réchauffez-la à l'aide d'un sèche-cheveux ou d'un autre moyen avant l'installation, ceci afin de renforcer la puissance adhéasive.

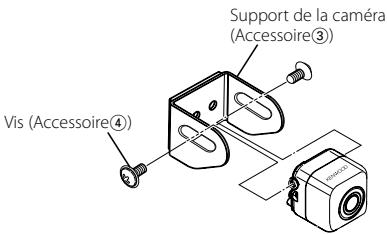

3 Fixez la caméra de vue arrêtée au support de la caméra (Accessoire③) à l'aide des vis d'installation (Accessoire④).

• La caméra de vue arrière est fixée de manière à ce que le logo Kenwood soit sur la surface supérieure.

4 Réglez l'angle de sorte que le pare-chocs ou l'extrémité arrêtée de la voiture apparaisse en bas de l'écran du moniteur.

Exemple d'installation

Support de la caméra (Accessoire③)

Ecran du moniteur Pare-chocs ou extrémité arrêtée de la voiture

Les spécifications sont sujettes à changements sans notification.

Caméra

Védo en sortie

: Image miroir (pour confirmation de la vue arrière)

Capeur

Capteur CCD couleur 1/4"

Nombre de pixels

: 492 (vertical) × 542 (horizontal)

Nombre de pixels effectifs : environ 270,000

Objectif

: Grand-angle, distance focale f = 1,6mm, valeur F2,8

Angle de vue

: Horizontal : environ 130°

: Vertical : environ 96°

Système de diaphragme

Diaphragme électronique

Système de balayage

: Entrelacé

Système de synchronisation

Synchronisation interne

Sortie video

:1Vp-p/75Ω

Boîtier vidéo

Tension de fonctionnement

14,4V (11V-16V)

Consommation électrique max.

:150mA

Général

Gamme de températures de fonctionnement

: -20°C ~ 60°C

Gamme de températures de stockage

: -30°C ~ 80°C

Poids

Caméra : 32g

Boîtier vidéo : 32g

Ce produit n'est pas installé par le constructeur d'un véhicule sur le site de production, ni par l'importateur professionnel d'un véhicule dans un État membre de l'UE.

Information sur l'élimination des anciens équipements électriques et électroniques (applicable dans les pays de l'union européenne qui ont adopté des systèmes de collecte sélective)

13/14

Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aident à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Remarque

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

: Interne synchronisation

Video-uitgang

: 1Vp-p/75

Tension de fonctionnement

: 14,4V (11 V - 16 V)

Max. consommation électrique

:150mA
