Tipo di prodotto	Telecamera per retromarcia (vista posteriore) per veicolo
Marca	KENWOOD
Modello	CCD-2000
Sensore	CCD colore 1/4 pollice
Numero di pixel	492 (V) x 542 (O), circa 270.000 pixel effettivi
Obiettivo	Grandangolare, lunghezza focale f = 1,6 mm, F2,8
Angolo di campo	Orizzontale: circa 130°, Verticale: circa 96°
Sistema di scansione	Interlacciato
Uscita video	1 Vp-p / 75 Ω, immagine speculare
Tensione di funzionamento	14,4 V (11 V - 16 V)
Consumo elettrico max.	150 mA
Peso (telecamera)	32 g
Peso (unità video)	32 g
Temperatura di funzionamento	da -20 °C a 60 °C
Temperatura di stoccaggio	da -30 °C a 80 °C
Accessori inclusi	Cavo di alimentazione, 2 fasci di cavi, supporto telecamera, viti
Installazione	Raccomandata da un tecnico specializzato; connessione a un'alimentazione 12 V CC negativa
Manutenzione	Pulire la superficie di installazione; evitare il lavaggio ad alta pressione e automatico
Sicurezza	Utilizzare solo un fusibile del valore corretto; non tagliare il fusibile del filo di alimentazione rosso
Riparabilità e riciclo	Non gettare con i rifiuti domestici; riciclare in un centro autorizzato (pittogramma cestino barrato)

Domande frequenti - CCD-2000 KENWOOD

Come installare la telecamera CCD-2000?

L'installazione richiede le competenze di uno specialista. Scollegare la batteria, effettuare i collegamenti nell'ordine: massa, accensione, retromarcia, quindi unità video. Fissare il supporto su una superficie pulita e regolare l'angolo.

Che tipo di alimentazione è necessaria per la telecamera?

La telecamera funziona con una tensione di 12 V CC (range 11-16 V) con un consumo max di 150 mA. Collegare il filo di accensione (rosso) a una fonte alimentata in posizione ACC.

L'immagine della telecamera è invertita?

Sì, la telecamera fornisce un'immagine speculare (simmetrica) come uno specchietto retrovisore, per facilitare la retromarcia.

Qual è l'angolo di campo della telecamera?

L'angolo di campo orizzontale è di circa 130° e verticale di circa 96°, grazie all'obiettivo grandangolare.

Posso installare la telecamera da solo?

È fortemente consigliato rivolgersi a un professionista per evitare cortocircuiti o danni. Seguire scrupolosamente le istruzioni di cablaggio.

Cosa fare se l'immagine è sfocata?

Può apparire sfocatura se la luce diretta del sole o una forte luce colpisce l'obiettivo. Non è un malfunzionamento. Pulire la lente con un panno morbido.

Come si mantiene la telecamera?

Pulire la superficie di installazione prima del montaggio. Evitare i lavaggi ad alta pressione e automatici. Verificare regolarmente il fissaggio del supporto.

Quali accessori sono forniti con la telecamera?

Sono inclusi: un cavo di alimentazione, due fasci di cavi, un supporto telecamera e viti.

La telecamera è resistente all'acqua?

Non esporre l'unità alla pioggia o all'acqua. Non lavarla in un impianto di lavaggio automatico per evitare infiltrazioni.

Come smaltire la telecamera a fine vita?

Non gettarla nei rifiuti domestici. Depositarla in un punto di raccolta per rifiuti elettronici (pittogramma cestino barrato) per il riciclaggio.

MANUALE UTENTE CCD-2000 KENWOOD

Per prevenire il rischio di lesioni o di incendio, prendere le seguenti precauzioni:

• Per prevenire cortocircuiti, non collocare o lasciare oggetti metallici all'interno dell'unita (ad esempio monete o attrezzi metallici).
• L'installazione e il cabaggio di quello prodotto richiedono esperienza e conoscenze specialistiche. Per ragioni di sicurezza, l'installazione dell'unità deve essere quindi effettuata da un techniciane specializzato.

ATTENZIONE

Per evitare di danneggiare il prodotto, prendere le seguenti precauzioni:

• Assicurarsi di collegare a massa l'unità ad un'alimentazione negativa da 12V CC.
• Se un fosabile deve essere sostituito, utilizzarne uno nuovo con la portata prescritta. L'utilizzo di un fosabile con una portata errata può provocare il malfunzionamento dell'unità.
• Non utilizzato viti proprio. Utilizzato solo le viti fornite. L'utilizzo di viti errate potrebbe danneggiare l'unità.

NOTA

• Questo prodotto è una telecamera per retromarcia che controllinga il Campo visivo dietro all'auto.
• Una telecamera per retromarcia è una telecamera che fornisce immagini simmetrique, come quella offerte dallo specchéotto retrovisore e da quelli laterali.
• Il collegamento ad una TV con ingresso video RCA è possiblo, perché la TV utilizzata sia dotata di una funzione di collegamento con la retromarcia.
• La luce del sole diretta o molto forte (luce del sole riflessa dal paraurti ecc.) sulla telecamera più provocare delle macchie sopra e quello punto in cui batte la luce (non si tratta uncommone di un malfunzionamento).
• Questo prodotto è stato studiato per ampliare il campo visivo posteriore del conducente,anche se le immagini della telecamera non sono in grado diindicare tutti gli eventuali i pericoli e tutti gli ostacoli. Durante la retromarcia, guardare quando indietro per verificare personalmente il campo visivo.
• Questo prodotto è caratterizzato da un obiettivo grandangolare che fa si che il Campo visivo vicino sembri large e quello lontano stretto, creando un falsa prospettiva della distanza. Durante la retromarcia, guardare quindi indietro per verificare personalemente il Campo visivo.
  Non lavare l'auto in un autolavaggio automatico e non utilizzato un getto ad alta pressione dato che l'accua potrebbe infiltrarsi nella telecamera o la telecamera potrebbe cadere.
• Prima di partire, controllare che la staffa della telecamer sa stata installata correttamente.

Le viti sono allentate?

• La staffa della camera è ben fissata?

• Se la telecamera per retromarcia si staccare nelle veicolo è in movimento, può provocare un incidente.

• Prima di INSTALLAREL'unita, collegare provvisiamente il cablaggio, assicurarsi che tutto sa collegato correttamente e che sera l'unita si elsystema funzionino.
• Durante il montaggio dell'unità, assicurarsi che nessun cavo sa blocatto tra l'unità e la struttura metallica o i raccordi circostanti.
  Non montare esta unità vicino alle bocche del riscaldamento, dove potrebbe essere danneggiata dal calorie, o vicino a porte da cui potrebbe entrare della pioggia. (Non installare il dispositivo in punti simili a quelli indicate in precedenza che potrebbero provocare malfunzionamenti dovuti alle temperature elevate.)
• Prima di effettuare i fori per il montaggio, controllare sempre il retro della superficie che si considera forare. Non eseguire i fori sui tubi del gas, sulle tubazioni dei freni, sui cavi elettrici o su altre parte importanti.
• Se esta unità è installata nel vano passeggeri, fissarla saldamente in modo che non si muova quando l'auto è in movimento, provocando lesions o incidenti.
• Se esta unità è installata sotto uno dei sedili anteriors, assicurasi che non ostacoli il movimento del sedile. Disporre attentamente tutti i fili e i cavi intorno al meccanismo di scorrimento in modo che non vengano pizzicati o schiacciati, provocando un cortocircuito.

Accessori

① Cavo di alimentazione

1

② Cablaggio

1

③ Staffa telecamera

1

(4) Vite

2

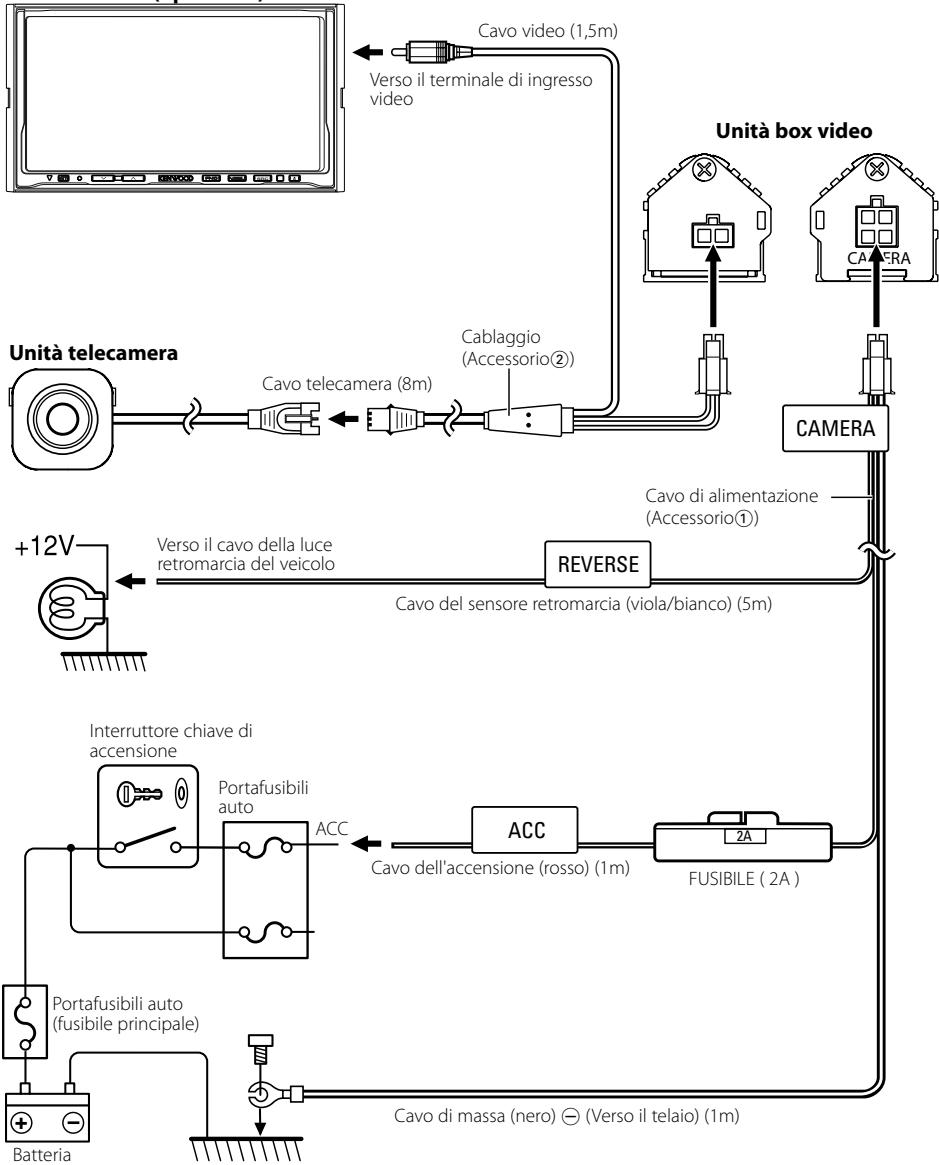

Procedura di installmente

1. Per prevenir cortocircuiti, rimuovere la chiave di accensione e scollegare la batteria .
2. Eseguire il collegamento corretto dei cavi di uscita e di ingresso per ciascuna unità.
   3.Collegare i cavi del cablaggio nel seguente ordine: massa, accensione, retromarcia e unità telecamera.
   4.Collegare il connettore del cablaggio all'unità box video.
   5.Installare l'unità sull'auto.
   6.Ricollegare la batteria.

AVVISO

• Se si collega il cavo dell'accensione (rosso) al telaio (massa), più verificarsi un cortocircuito che, a sua volta, potrebbe provocare un incendio. Collegare tali cavi all'alimentazione sempre atraverso il portafusibili.
• Non tagliare il fusabile dal cavo dell'accensione (rosso). I cavi devono essere collegati all'alimentazionetramite il fusabile.

ATTENZIONE

• Se I'auto non ha una posizione ACC, collegare i cavi dell'accensione ad un'alimentazione che vuo essere accesa/spenta con la chiave di accensione. Se il cavo dell'accensione viene collegato con una tensione di alimentazione permanente, come per esempio i cavi della batteria, la batteria vuo scariciarsi.
• Se il fusibile si brucia, come prima casa assicurarsi che non vi siano cavi a fatto tra di loro che provocano un cortocircuito, quando sostiturie il fusibile bruciato con uno nuovo con la stessa portata.
• Isolare i cavi non collegati con del nastro vinilico o con del materiale simile. Per prevenir cortocircuiti, non rimuovere i cappucci alle estremita dei cavi non collegati o dei terminali.
• Dopo aver installment I_· unità, controllare che le lui dei freni, i lampeggiatori, i tergicristalli, ecc, sull'auto funzionino correttamente.
• Installare l'unità in modo che non oscuri ilcampo visivo posteriori.
• Installare l'unità in modo che non sporga alla fiancata dell'auto.
  Non eseguire l'installazione in caso di pioggia o di nebbia.
• In caso di forte umidità, prima di installare l'unità, asciugare la superficie sulla quale deve essere montata.
• La presenza di umidità sulla superficie di montaggio riduce l'aderenza rischiando di provocare il distacco dell'unità.

• Non attaccare la staffa della telecamera in aree in cui la carrozzeria e stata trattata con resina fluorocarbonica o sul vetro.

• La telecamera per la retromarcia potrebbe cadere.

• Non applicare acqua sull'unità.
• Non esporre l'unità alla pioggia.
• Non sottomporre la telecamera a sollecitazioni inutili.
• Pulire a fondo il punto il cui viene applicato il nastro con cui attaccare l'unità.
• Per ulteriori dettagli sul collegamento di altre unità,fare riferimento al Manuale di struzioni e poi esquirecorrattamente i collegamenti.
• Fissare il cabaggio con graffette fermacavo o con del nastro adesivo. Per proteggere il cabaggio, avolgere i cavi con del nastro adesivo nei punti in cui sono a fatto con parti in metallo.
• Disporre e fissare tutti i cavi in modo che non vengano aicontatto con parti in movimento come ad esempio il cambio, il frreno a mano e le guide dei sedili.
  Non disporre i cavi in punti che possono surriscaldarsi, come ad esempio vicino alle bocchette del riscaldamento. Se l'isolamento dei cavi si fonde o si lacera, cui verificarsi un cortocircuito verso la carrozzeria.
• In caso di sostituzione di un fusibile, assicurarsi di utilizzare solo fusibili con la portata indicata sul portafusibili.
  Per ridurre al minimo i rumori, disporre il cavo dell'antenna TV, il cavo dell'antenna della radio e il cavo RCA il più possibile distanziati tra loro.
  Non installment l'unità box video in punti in cui pou ssere soggetta ad alte temperature o umidità, come ad esempio:
• Punti vicini a fonti di calore, a bacchette di ventilazione o dell'aria condizioniata.
• Punti esposti alla luce diretta del sole, come la superficie del cruscotto o il ripiano posteriore.
• Punti in cuicouldnotinfiltrarsi la pioggia,come ad esempio vicino alla porta.

Unità monitor (opzionale)

Se si collega il cavo dell'accensione (rosso) al telaio (massa), cui verificarsi un cortocircuito che, a sua volta, potrebbe provocare un incendio. Collegare tali cavi all'alimentazione sempre attevvero il portafusibili.

Installatione dell'unità telecamera

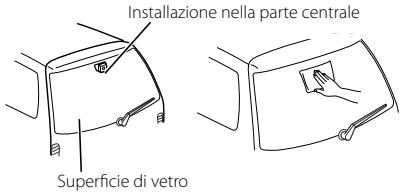

1 Pulire la superficie sulla quale deve essere installata la telecamera retromarcia. Utilizzato un panno o un oggetto simile per rimuovero olio, cera, polvere o另一 tra sporcizia alla superficie di montaggio.

ATTENZIONE

• Collocare la telecamera retromarcia nella posizione in cui si desidera montarla. Regolare l'angolazione della telecamera retromarcia e installare l'unità in modo che non venga a contatto con l'auto.
• Se l'unità viene incollata su una superficie di veto, incollarla in una posizione in cui non possaVenire assolutamente aicontato con il lunotto posteriori.

2 Staccare il foglio sul retro della staffa della telecamera (accessorio③) e incollarla.

ATTENZIONE

• Premiere la staffa della telecamera con le dita per fissarla sulla superficie di montaggio. Toccare la superficie adesiva o incollare l'unità una seconda volta riduce l'aderenza, provocando una eventuale caduta dell'unità.
• Se la temperatura della superficie di incollaggio è bassa, scaldarla con un asciuogacapelli o un oggetto simile prima di installare l'unità per augmentare l'aderenza.

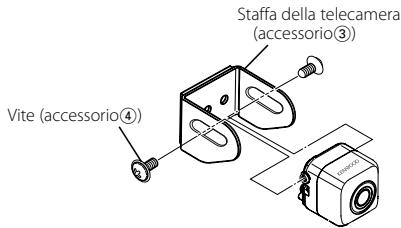

3 Attaccare la telecamera per retromarcia alla relativa staffa (accessorio ③) con le viti di montaggio (accessorio ④).

ATTENZIONE

• La telecamera retromarcia è attaccata in modo che il logo Kenwood sa sulla superficie superiore.

4 Regolare I'angolazione in modo che il paraurti o I'estremità posteriore dell'auto sia visualizzato nella parte inferiore dello schermo del monitor.

Esempio di installmente

Staffa della telecamera (accessorio ③

Schermo del monitor
Paraurti o estremità posteriore dell'auto

Specifiche soggete a modifiche sera preavviso.

Unità telecamera

Video in uscita

: imagine specculare (per confirmare la visuale posteriore)

Sensore

:sensore CCD a colori 1/4"

Numero di pixel

:492 (vertical) x 542 (orizzontale) (Numero effettivo di pixel, ca. 270,000)

Obiettivo

: grandangolo, lunghezza focale f=1,6mm, F.
valore 2,8

Angolo della visuale

: orizzontale: ca.130°

: verticalcale: ca. 96^

Obiettivo

: obiettivo elettronico

Sistema di scansione

: interlacciato

Sistema di sincronizzazione

: sincronizzazione interna

Uscita video

:1Vp-p/75Ω

Unità box video

Tensione di funzionamento : 14,4V (11V - 16V)

Max. consumo elettrico : 150mA

Informazioni generali

Dimensioni (L× A× P)

Unità telecamera: 27mm× 27mm× 26mm

Unità box video: 54mm × 23mm × 33mm

Intervallo temperatura di funzionamento : -20°C ~ 60°C

Intervallo temperatura stoccaggio : -30°C ~ 80°C

Peso

Unità telecamera: 32 g

Unità box video: 32 g

LA DICHIAZAIZIONE DI CONFORMITA"CE" DI QUESTO PRODOTTO E DEPOSITATA PRESSO:

KENWOOD ELECTRONICS EUROPE B.V. AMSTERDRAMSEWEG 37 1422 AC UITHOORN THE NETHERLANDS

Questo prodotto non è installato dal produttore di un veicolo della linea di produzione, né dall'importatore professionale di un veicolo negli stati membrì della UE.

Informazioni sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche (valido per i paesi europei che hanno adottato sistemi di raccolta separata)

I prodotti recanti il symbolo di un contentatore di spazzatura su ruote barrato non possono essere smaltiti insieme ai normali rifiuti di casa.

I vecchi prodotti elettrici ed elettronici devono essere riciclati presso una apposita struttura in grado di trattare questi prodotti e di smaltirne i loro componenti. Per conoscere dove e come recapitare tali prodotti nel luogo a voi più vicino, contattare l'apposto ufficio comunale. Un appropriato ricicchio e smaltimento aiuta a conservare la natura e a prevenir effetti nocivi alla salute e all'ambiente.
