MODE D'EMPLOI NV-U51 SONY

Guide de démarrage rapide

FR

Comment utiliser ce manuel

L'orsque vous lisez en manuel, gardez le résultat des illustrations des commandes (au verso de cette page) ouvert pour pouvoir vous y référer rapidement à partir de n'importe quelle page.

L'Equipement et des Transports.

Reinigen des Saugnapfs

A propos de ce mode d'emploi

• Ce guide de démarrage rapide contient des instructions relatives aux opérations de base de ce produit.
  Pour plus d'informations, reportez-vous au mode d'emploi au format PDF disponible sur le disque de l'application fourni (CD-ROM). Pour plus d'informations sur l'installation et les raccordements, consultez le guide « Read This First » (manuel d'installation).
• Le contenu de ce manuel est rédigé pour des utilisateurs déjà habitués à utiliser le système d'exploitation Microsoft® Windows®. Pour plus d'informations concernant l'utilisation de l'ordinateur, reportez-vous au mode d'emploi de celui-ci.
• Il est possible que les illustrations contenues dans ce manuel diffèrent de votre appareil.
• Avant de mettre ce système en service, lisez attentivement ce manuel ainsi que le guide « Read This First ».
• Conservez ce mode d'emploi ainsi que le guide « Read This First » pour toute référence ultérieure.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Accessoires compatibles : Adaptateur pour batterie de voiture/Adaptateur secteur

La garantie ne couvre ni la perte, ni la détérioration des données

Sony n'offre aucune garantie contre la perte ou la détérioration des données.

Attention

EN AUCUN CAS SONY NE POURRA ETRE TENUE RESPONSABLE DE TOUT DOMMAGE, DIRECT OU INDIRECT DE QUELQUE NATURE QUE CE SOIT, OU DE TOUT PREJUDICE (SANS QUE LA LISTE CI-APRES PUISSE ETRE CONSIDEREE COMME LIMITATIVE), TEL QUE PERTE DE BENEFICE, PERTE DE REVENU, PERTE DE DONNEES, PERTE D'USAGE DE L'EQUIPEMENT OU DE N'IMPORTE QUEL EQUIPEMENT ASSOCIE, INDISPONIBILITE, PERTE DE TEMPS PAR L'ACHETEUR IMPUTABLE A L'USAGE OU PROVENANT DE L'USAGE DE CE PRODUIT, DE SON MATERIEL ET/OU DE SON LOGICIEL.

Félicitations !

Nous vous remercions d'avoir fait l'acquisition de ce système de navigation personnel de Sony. Avant de mettre ce système en service, lisez attentivement ce manuel et conservez-le pour toute référence ultérieure.

CARACTERISTIQUES :

• Fonctionnalité « Plug and Play »
• Pré-installation de la carte des pays d'Europe (NV-U71T)
• Pré-installation des cartes régionales (NV-U51)
• 18 langues peuvent être sélectionnées pour le guidage vocal et 17 langues peuvent être sélectionnées pour l'affichage à l'écran
• Ecran tactile de 3,5" de qualité supérieure
• Récepteur GPS à 12 canaux parallèles, issu de la dernière technologie GPS
  • Haut-parleur de haute qualité
• Compatible RDS-TMC (Traffic Message Channel)*
• Fonctionnement sur pile
• Fonction de régulateur automatique de luminosité
• Fonction Gesture Command (commande gestuelle)

Table des matières

Avertissement 4

Emplacement des commandes....6

Mise en service de l'appareil....6

Configuration initiale....7

Réception des signaux GPS....7

Opérations de base 8

Utilisation des menus 8

Fonction Gesture Command (commande gestuelle). 9

Utilisation du clavier ..... 9

Recherche d'un itinéraire 10

Définition de la destination et démarrage du radioguidage .... 10

Définition de la destination par d'autres moyens ....11

Ecrans de radioguidage ..... 12

Réglages du système 14

Utilisation du logiciel fourni 14

Contenus.... 14

Raccordement à votre ordinateur ..... 15

Informations complémentaires 15

Précautions 15

Remarque sur le panneau LCD.... 15

Entretien 16

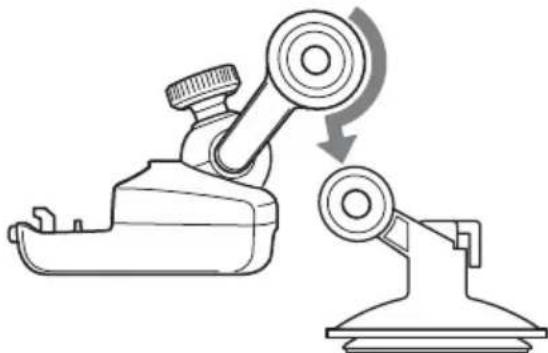

Nettoyage de la ventouse ..... 16

Remplacement du fusible. 16

Remarques sur la mise au rebut de l'appareil .... 17

Spécifications 18

Dépannage 18

Réinitialisation de l'appareil ..... 19

Avertissement

VEUILLEZ LIRE CE MANUEL AINSI QUE LE GUIDE READ THIS FIRST (MANUEL D'INSTALLATION) FOURNI EN ENTIER AVANT D'INSTALLER OU D'UTILISER VOTRE SYSTEME DE NAVIGATION PERSONNEL. UNE INSTALLATION OU UN USAGE INCORRECT DE CET APPAREIL PEUT ENTRAINER UN ACCIDENT, DES BLESSURES OU LA MORT.

Sécurité

- Veillez à :

• installer le système de navigation dans un endroit sûr où il ne gênera pas la vision du conducteur ;
• ne pas installer l'appareil au-dessus d'un airbag ;
• placer les câbles et le support à un endroit où ils ne gênent pas la conduite ;
• fixer l'appareil correctement sur le support, pour éviter toute chute ;
• nettoyer la surface de la ventouse et de l'endroit choisi pour la fixation avant de procéder à celle-ci. Si vous l'installez sur le tableau de bord, nettoyez la surface sur laquelle la feuille fournie sera apposée. Vérifiez également que la ventouse est bien fixée après son installation, sinon l'appareil ou le support risque de tomber.

Si vous ne le faites pas, vous risquez de ne pas être en sécurité pour conduire.

• N'exercez pas une force excessive sur l'appareil ou le support car il risque de tomber.
• Vous devez vous conformer aux réglementations, aux lois et au code de la route en vigueur dans votre pays.
• Ne regardez pas l'appareil en permanence lorsque vous conduisez. Cela est dangereux et peut provoquer un accident.
• Si vous devez utiliser le système de navigation pendant que vous conduisez, arrêter tout d'abord votre véhicule dans un endroit qui ne présente aucun danger.
• Ne modifiez pas l'appareil.
• N'essayez pas de démonter l'appareil sauf pour le mettre au rebut.

Lors de l'utilisation de l'appareil à l'intérieur

• N'utilisez pas l'adaptateur secteur dans un endroit confiné, coincé entre un mur et des meubles par exemple.
• Utilisez ce produit à proximité d'une prise secteur. Ainsi, la fiche d'alimentation pourra être débranchée immédiatement de la prise secteur pour couper l'alimentation en cas d'anomalie en cours d'utilisation.
• Veillez à ce qu'aucun objet métallique ne touche les pièces métalliques du produit ni le câble de raccordement. Sinon un court-circuit pourrait se produire et endommager le produit.
• Gardez toujours les contacts métalliques bien propres.

Manipulation

• Aucun corps étranger ne doit pénétrer dans le connecteur du support (13) de l'appareil, car cela risquerait de provoquer un problème de fonctionnement.
• Mettez l'appareil hors tension en appuyant sur I/⏻ (4), retirez-le du support, puis débranchez l'adaptateur pour batterie de voiture, sinon la batterie de la voiture risque de se décharger. Vérifiez les éléments suivants :
  Si l'allume-cigare de votre voiture n'est pas raccordé à la position ACC (Accessoires) de votre clé de contact, la batterie intégrée de l'appareil continue à être alimentée, même si vous avez coupé le contact ou si l'appareil n'est pas utilisé.
• Ne raccordez aucun accessoire (adaptateur pour batterie de voiture, adaptateur secteur, etc.) autres que ceux fournis ou en option.
• N'exposez pas l'appareil au feu ou à l'eau, ceci risquerait de provoquer un problème de fonctionnement.
• Pensez à retirer l'appareil lorsque vous quittez la voiture, pour éviter les risques de vol ou de détérioration causée par la chaleur à l'intérieur de la voiture.
• Notez que la batterie intégrée ne peut être chargée à des températures en dehors d'une plage comprise entre 5 et 45 °C.
• Ne laissez pas l'appareil exposé à des températures élevées car la capacité de la batterie intégrée risque de se détériorer ou vous risquez de ne plus pouvoir la recharger.

A propos du GPS

Les satellites GPS (Global Positioning System) émettent continuellement des signaux de positionnement en tout point de la terre. Grâce à une antenne GPS qui reçoit ces signaux, les utilisateurs peuvent être informés de leur position (latitude, longitude, altitude). Pour générer une position en deux dimensions (latitude et longitude), les informations doivent provenir de 3 satellites et pour un positionnement en trois dimensions (latitude, longitude et altitude), 4 satellites sont nécessaires. Etant donné que les satellites GPS sont contrôlés par le Ministère de la Défense des Etats-Unis, il existe une marge d'erreur délibérée de l'ordre de quelques mètres à 10 mètres. Par conséquent, le système de navigation GPS peut contenir une erreur comprise entre 10 mètres et 200 mètres environ, selon les circonstances.

Les informations GPS étant obtenues à l'aide des signaux émis par des satellites, il peut être difficile, voire impossible, d'obtenir des informations lorsque le système GPS est utilisé dans les endroits suivants :

- Tunnel ou souterrain

- Etage inférieur d'une autoroute à deux voies superposées

- Lieux entourés de bâtiments très élevés

- Routes bordées de grands arbres au feuillage dense

Après l'installation initiale, avant d'utiliser le système de navigation, garez votre voiture dans un endroit sûr et dégagé (sans bâtiments élevés, etc.) pendant 20 minutes environ au maximum pour que les signaux GPS soient captés.

Remarque

La réception d'un signal GPS demande quelques instants lorsque vous mettez l'appareil sur ON après avoir réglé l'alimentation principale sur OFF, après avoir complètement déchargé la batterie intégrée ou après avoir réinitialisé l'appareil.

A propos du Logiciel

Veuillez lire attentivement le « END-USER LICENCE AGREEMENT » (accord de licence utilisateur final) avant utilisation.

Emplacement des commandes

Reportez-vous aux pages indiquées pour obtenir plus d'informations.

1 Touche VOICE/POSITION 8, 10

En cours de radioguidage :

Pour écouter le guidage vocal suivant.

Dans l'écran de menu :

Pour afficher la carte.

Lors de l'affichage de la carte :

Pour afficher la position actuelle du véhicule.

2 Fenêtre d'affichage/écran tactile

3 Antenne GPS intégrée

4 Touche I/⏻ (mise sous tension/veille) 6

Permet de mettre l'appareil sous/hors tension.

5 Témoin CHG (charge de la batterie)

S'allume en rouge en cours de chargement.

6 Prise USB 15

Permet de raccorder un ordinateur via un câble USB.

7 Capteur du régulateur automatique de luminosité

Permet de détecter la lumière ambiante et de régler automatiquement la luminosité de l'écran.

8 Prise DC IN 5V

Permet de raccorder l'adaptateur secteur.

9 Cache-prise

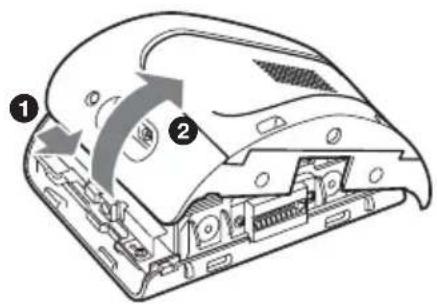

Remarque

Si vous enlevez accidentellement le cache-prise, utilisez un objet pointu pour le remettre en place.

10Interrupteur POWER 6, 19

Permet de mettre l'appareil sous/hors tension et de le réinitialiser.

11 Haut-parleur

Emet le guidage vocal et les avertissements.

12Prise d'antenne GPS externe*

Permet de raccorder l'antenne GPS externe au support.

13 Connecteur du support

* Accessoire en option

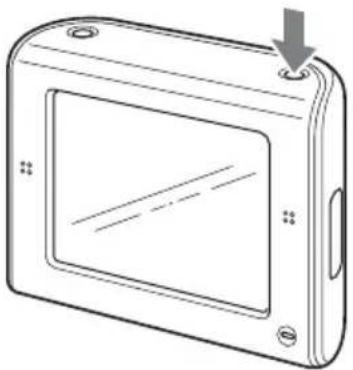

Mise en service de l'appareil

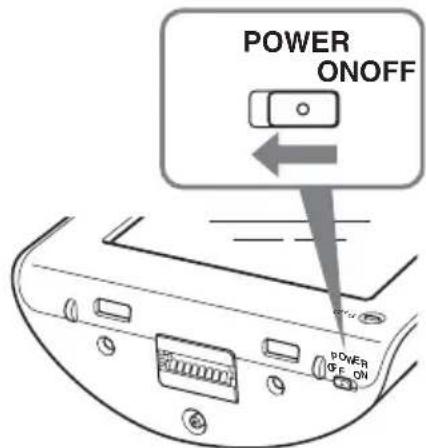

Lors de la première utilisation, mettez l'appareil principal sous tension en faisant glisser l'interrupteur POWER en position ON.

POWER ONOFF POWER OFF ON

Vous pouvez ensuite mettre l'appareil sous ou hors tension en appuyant sur I/© en haut à droite de l'appareil.

Pour mettre l'appareil hors tension

Appuyez sur I/☐.

L'appareil passe en mode de veille permettant ainsi une consommation d'énergie minimale.

Remarques

• Ne mettez pas l'appareil principal hors tension à moins qu'il ne soit pas utilisé pendant plus de 3 mois.
• Si vous coupez l'alimentation principale, la réception des signaux GPS peut prendre quelques instants lorsque vous remettez l'appareil sous tension.
• Veillez à retirer l'appareil du support et à débrancher l'adaptateur pour batterie de voiture lorsque l'appareil n'est pas utilisé afin d'éviter que la batterie ne se décharge.

Configuration initiale

Les paramètres suivants peuvent être configurés dans le Startup Configuration Wizard.

— langue d'affichage à l'écran et du guidage vocal
- Unité de distance (miles/kilomètres)
– Luminosité de l'écran
- Indication de l'heure par cycle de 24/12 heures
- Adresse de votre domicile

Suivez les instructions à l'écran pour procéder à la configuration.

Les paramètres ci-dessus peuvent être configurés plus précisément dans le menu de réglage, à tout moment (page 14).

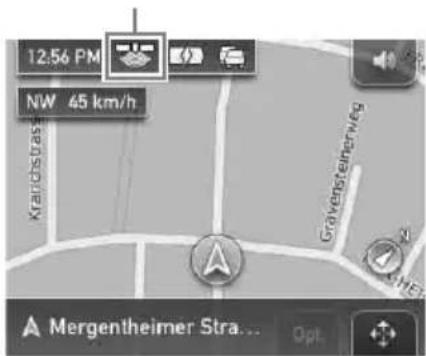

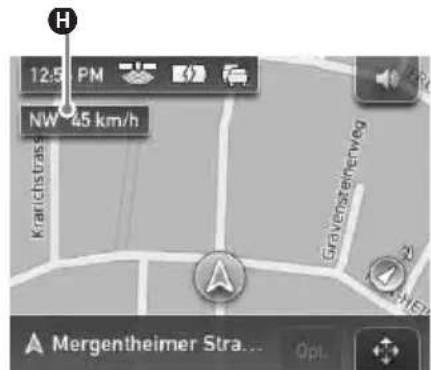

Réception des signaux GPS

Après l'installation initiale, avant d'utiliser le système de navigation, garez votre voiture dans un endroit sûr et dégagé (sans bâtiments élevés, etc.) pendant 20 minutes environ au maximum pour que les signaux GPS soient captés. Ce système doit recevoir des signaux de 3 satellites GPS au minimum pour calculer correctement la position du véhicule.

Témoin d'état du GPS*

12:56 PM NW 45 km/h Kranobrass Grovensteinerweg A Mergentheimer Stra... Opt.

* L'icône indique l'état de la réception du signal GPS. Le témoin s allume en rouge lorsque le signal ne peut être reçu.

Opérations de base

Les principales procédures d'utilisation du système sont expliquées de manière détaillée. Les opérations générales peuvent être effectuées à partir de l'écran tactile. Touchez doucement les icônes affichées avec le doigt.

Remarque

N'exercez pas de pression excessive sur l'écran et n'utilisez pas d'objet pointu comme un crayon, etc. pour tapoter l'écran.

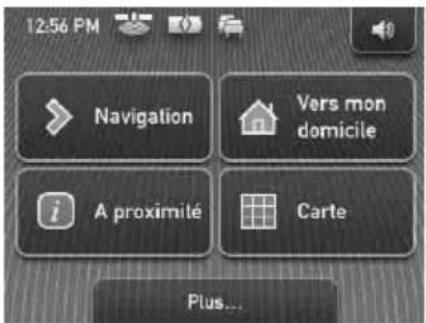

Utilisation des menus

Le menu principal apparaît lorsque vous mettez l'appareil sous tension en appuyant sur I/⏻ (sauf si vous êtes en radioguidage. Dans ce cas, c'est la carte qui apparaît).

12:56 PM Navigation Vers mon domicile A proximité Carte Plus...

Pour afficher le menu principal à partir de l'affichage de la carte, touchez celle-ci. Pour revenir au menu principal à partir de n'importe quel écran de menu, appuyez sur VOICE/POSITION, puis touchez la carte.

Vous pouvez accéder aux rubriques du menu en suivant les procédures ci-dessous.

1 Affichage du menu principal.

2 Touchez « Plus... ».

3 Touchez « Configurations ».

La liste des catégories de réglage apparaît.

12:56 PM Carte actuelle Profil d'itinéraire i Adresses utiles Réglages de base

4 Touchez la catégorie de réglage et le paramètre de réglage de votre choix, puis procédez au réglage souhaité.

Touchez ▲/▼ pour faire défiler la liste. Exemple de procédure : réglage de l'affichage de la carte par défaut Sélectionnez « Réglages de base » → « Affichage de la navigation » → « 2D » ou « 3 D ».

En cours d'utilisation du menu :

Pour revenir à l'écran précédent, touchez ou ×.

Pour annuler la sélection du menu, appuyez sur VOICE/POSITION (l'affichage de la position actuelle du véhicule apparaît).

Remarque

Les commandes du menu et la manière d'effectuer les paramétrages varient selon le menu sélectionné.

Fonction Gesture Command (commande gestuelle)

Les opérations fréquentes peuvent être exécutées facilement sur les affichages de cartes (sauf en mode de défilement de la carte), en affectant un trait tracé avec le doigt à l'écran, comme une ligne, etc. Il s'agit de la fonction Gesture Command (commande gestuelle).

Pour Dessinez

démarrer une navigation vers votre domicile	un accent circonflexe.
démarrer une navigation vers le CI le plus proche, enregistré sous les raccourcis*	Raccourci 1ligne horizontale (de gauche à droite).
	Raccourci 2[44W9]ligne verticale (vers le bas).
	Raccourci 3ligne horizontale (de droite à gauche).

* Pour plus d'informations sur les raccourcis, reportez-vous aux page 11 et 14.

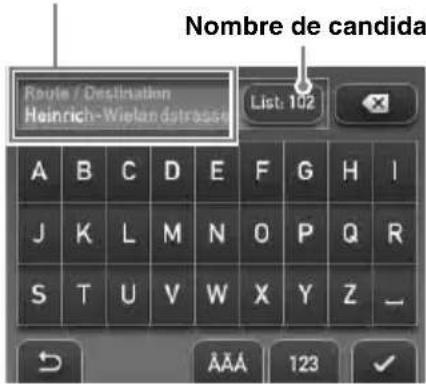

Utilisation du clavier

Le clavier est affiché lorsque vous devez saisir du texte.

Il vous suffit de saisir des caractères en majuscule car le système les convertit automatiquement en caractères appropriés. Vous pouvez saisir des caracteres spéciaux si nécessaire.

Candidat/zone d'entrée

Nombre de candida Route / Destination Heinrich-Wielan dstresse List: 102 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z _- AAA 123 ✓

Pour Touchez

saisir un caractère alphabétique	la touche du caractère souhaité.
saisir un caractère spécial	« ÂÄÁ » pour basculer vers le clavier des caractères spéciaux, puis sur le caractère souhaité ; touchez ensuite « ABC » pour revenir au clavier alphabétique.
saisir un numéro « 123 » pour basculer vers le clavier numérique, puis sur la touche numérique souhaitée ; touchez ensuite « ABC » pour revenir au clavier alphabétique.
saisir un espace
supprimer un caractère
sélectionner un candidat	√ ou le candidat dans la liste.
afficher la liste des candidats*	« L i s t »

* La liste des candidats s'affiche automatiquement lorsque les candidats se restreignent au fur et à mesure que vous poursuivez la saisie des caractères.

Recherche d'un itinéraire

Dès que la destination est définie, le système recherche automatiquement des itinéraires.

Avant de commencer, vérifiez que les signaux GPS sont suffisants pour permettre la navigation (page 7).

Définition de la destination et démarrage du radioguidage

La procédure à suivre pour rechercher l'itinéraire et démarrer le radioguidage est décrite ci-dessous.

Dans l'exemple utilisé ici, la destination est définie par l'adresse.

Pour plus d'informations sur la définition de la destination par d'autres moyens, reportez-vous à la section « Définition de la destination par d'autres moyens » à la page 11.

Pour votre sécurité, garez votre véhicule dans un endroit sûr, puis saisissez la destination avant le départ.

1 Affichage du menu principal.

Touchez la carte lorsqu'elle s'affiche. Dans l'écran de menu, appuyez sur VOICE/ POSITION, puis touchez la carte.

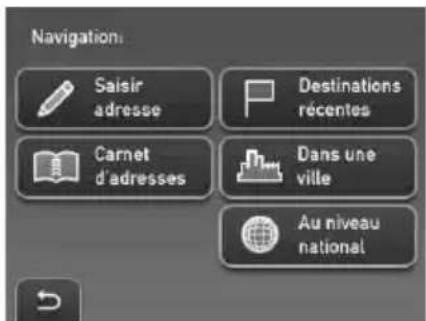

2 Sélectionnez « Navigation ».

Navigation: Saisir adresse Carnet d'adresses Destinations récentes Dans une ville Au niveau national

3 Sélectionnez « Saisir adresse », puis saisissez l'adresse.

Saisissez les options dans l'ordre ci-dessous, puis touchez ou le candidat dans la liste pour poursuivre.

Pour plus de détails sur la manière de saisir les caractères, reportez-vous à la section « Utilisation du clavier » à la page 9.

① « Pays »

2 « Localité ou code postal » S'il est possible d'identifier la destination à l'aide du code postal sélectionné*, l'écran de confirmation de l'adresse apparaît. Sélectionnez « Calculer l'itinéraire ».

③ « Route / Destination »

4 « N° de rue » ou « Intersection »*2 L'écran de confirmation de l'adresse s'affiche.

*1 Disponible uniquement au Royaume-Uni et aux Pays-Bas.
*2 Peut uniquement être sélectionné si disponible dans la rue sélectionnée.

12:56 PM 26 Heinrich-Wielandstrasse Zentrum Mönchengladbach, D-86547 Deutschland Calculator L'itinéraire

4 Sélectionnez « Calculer l'itinéraire ». L'itinéraire est calculé, puis le radioguidage commence.

Pour affiner le point de destination

Vous pouvez passer directement de l'écran de confirmation de l'adresse au mode de défilement de la carte et affiner le point de destination.

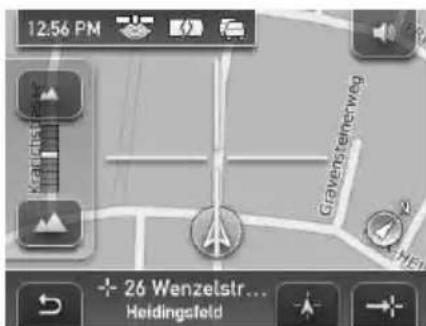

1 Touchez pour passer au mode de défilement de la carte.
2 Faites glisser l'écran pour régler le point de destination.
3 Touchez pour afficher le menu du mode de défilement de la carte, puis sélectionnez « Naviguer vers ce point ».

Pour plus d'informations sur les opérations en mode de défilement de la carte, reportez-vous à la section « Mode de défilement de la carte » à la page 13.

Définition de la destination par d'autres moyens

Vous pouvez également définir la destination et rechercher des itinéraires en utilisant les méthodes suivantes.

Dans le menu principal, sélectionnez les options dans l'ordre suivant, puis sélectionnez « Calculer l'itinéraire » (si nécessaire).

Pour plus d'informations, reportez-vous au manuel au format PDF fourni.

A proximité

Permet de rechercher les itinéraires vers un CI (restaurant, hôtel, etc.) à proximité de la position actuelle du véhicule.

Sélectionnez « A proximité », puis l'une des options suivantes.

« Raccourci 1 - 3 »

Permet de rechercher les itinéraires vers le CI le plus proche de la catégorie, enregistré sous les raccourcis. Les catégories des raccourcis peuvent être personnalisées dans le menu de réglage (page 14).

« Recherche par nom »

Saisissez directement le nom du CI.

« Recherche par catégorie »

Sélectionnez la catégorie du CI souhaitée dans la liste.

Vers mon domicile

Permet de rechercher les itinéraires vers votre domicile, quand vous l'avez enregistré.

Navigation

Sélectionnez « Navigation », puis l'une des options suivantes.

« Au niveau national »

Permet de rechercher les itinéraires vers un CI, tel qu'un aéroport, etc., dans le pays spécifié.

« Dans une ville »

Permet de rechercher les itinéraires vers un CI, tel qu'un restaurant, un hôtel, etc., dans la ville spécifiée.

« Carnet d'adresses »

Permet de rechercher les itinéraires vers un point de destination enregistré.

« Destinations récentes »

Permet de rechercher les itinéraires vers les destinations recherchées récemment.

Ecrans de radioguidage

Lorsqu'un itinéraire a été calculé, le guidage visuel vous permet de naviguer vers la destination, avec le radioguidage.

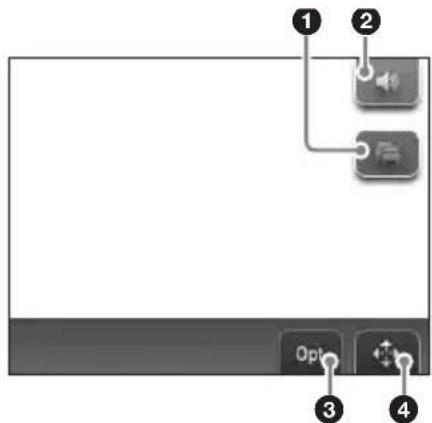

Informations sur le menu outil de la carte

①Pour visualiser des informations TMC détaillées.*1
②Pour régler le volume.* 2
③Pour afficher une option de menu.
④ Pour basculer en mode de défilement de la carte.

*1 Lorsque le support TMC fourni (ou en option) est utilisé, elles n'apparaissent qu'en cas d'embouteillage sur l'itinéraire.

*2 Lorsque l'appareil est alimenté par la batterie intégrée, le volume risque de baisser légèrement.

Affichage de carte 2D

Tout droit (en cours de radioguidage)

11:56 AM 28 km 12:42 PM 10 km Mergentheimer Str... Wenzeltrasse Opt. D E F G Karlchst Gränz-Stratweg

Tout droit (dans les autres cas)

12:5 PM NW 45 km/h Kraichstrasse Gravengsterverweg A Mergentheimer Stra... Opl.

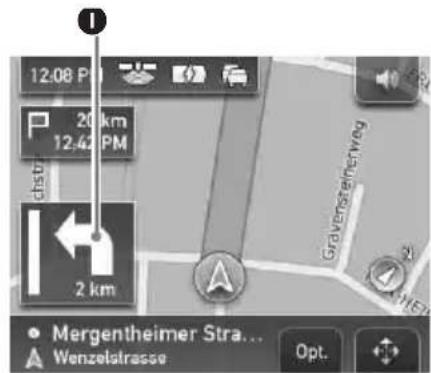

A l'approche d'une intersection

12.08 PM 20 km 12.42 PM chst Gravensteinerweg 2 km • Mergentheimer Stra... Wenzelsstrasse Opt.

A l'approche d'une intersection (plus près)

12:15 PM 19 km 12.42 PM Mergenthalmer Stra... Wenzelsstrasse Opt. J K

A Heure actuelle/Etat du GPS/Etat de la batterie/Etat du TMC Pour plus d'informations, reportez-vous au manuel au format PDF fourni.
B Distance/Heure d'arrivée estimée à la destination
©Position actuelle
Distance jusqu'à la prochaine bifurcation
E Nom de la rue actuelle
F Nom de la rue suivante
GIndicateur du nord
Direction actuelle/Vitesse actuelle
①Instructions relatives à la prochaine bifurcation
Indicateur sous forme de barres de la distance jusqu'à la prochaine bifurcation
K Instructions après la prochaine bifurcation

Affichage de carte 3D

Vous pouvez régler l'écran de la carte 3D dans le menu de réglage (page 14).

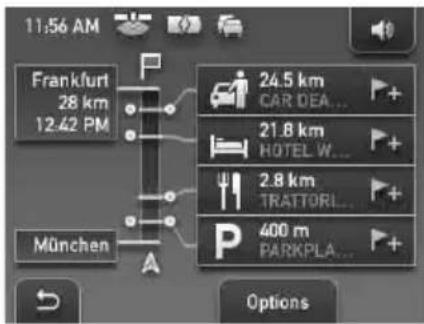

Informations dynamiques sur l'itinéraire

Cet écran indique la distance par rapport à la destination, les informations CI, etc. Pour le visualiser, à partir de l'affichage de carte, sélectionnez « Options » → « Infos dynamiques itinéraire ».

Pour plus d'informations, reportez-vous au manuel au format PDF fourni.

11:56 AM Frankfurt 28 km 12.42 PM München 24.5 km CAR DEA... 21.8 km HOTEL W... 2.8 km TRATTORL... 400 m PARKPLA... Options

Ecran de l'itinéraire

Vous pouvez visualiser tout l'itinéraire jusqu'à la destination.

Pour le visualiser, à partir de l'écran de la carte, sélectionnez « Options » → « Afficher l'itinéraire ».

Mode de défilement de la carte

Vous pouvez passer en mode de défilement de la carte à partir de l'écran de la carte en appuyant sur pendant le radioguidage ou non.

En mode de défilement de la carte, le quadrillage est affiché sur la carte et vous pouvez faire glisser l'écran pour faire défiler la carte.

12:56 PM Gravensbenerweg 26 Wenzelstr... Heidingsfeld

Touchez / pour régler l'échelle de la carte.

Placez l'intersection du quadrillage sur un point souhaité, puis appuyez sur — pour afficher le menu du mode de défilement de la carte afin de définir le point comme destination, etc.

Touchez - pour revenir à l'affichage de la position actuelle du véhicule.

Réglages du système

Vous pouvez configurer divers paramètres du système et de la mémoire.

Dans le menu principal, sélectionnez « Plus... » → « Configurations » → la catégorie souhaitée → l'option souhaitée (ci-dessous) pour effectuer chaque réglage.

Plusieurs options de réglage représentatives de chaque catégorie sont décrites ici comme exemples. Pour plus d'informations, reportez-vous au manuel au format PDF fourni.

Réglages de base

Affichage de la navigation (pour sélectionner un affichage de la carte par défaut (2D ou 3D)), Afficher l'heure d'arrivée estimée / la distance jusqu'à la destination (pour afficher/masquer la distance et l'heure d'arrivée estimée à la destination), etc.

Carte actuelle

Carte actuelle (pour sélectionner une carte enregistrée dans l'appareil).

Adresses utiles

Afficher centres d'intérêt (pour afficher/masquer chaque CI), Raccourci 1-3 (pour enregistrer 3 catégories de CI fréquemment utilisées, servant chacune éventuellement de raccourci lors du réglage de la destination).

Profil d'itinéraire

Type d'itinéraire (pour sélectionner une préférence de recherche d'itinéraire), Autoroutes (pour autoriser/éviter/interdire les autoroutes, les voies rapides), etc.

Remarque

Les avertissements donnés sur la base des informations concernant la carte risquent de ne pas être toujours corrects en raison de travaux de voirie, etc. Les informations concernant l'état de la circulation et la sécurité des routes sont prioritaires sur toutes les informations provenant du système de navigation.

Utilisation du logiciel fourni

Les principales fonctions du logiciel disponible sur le CD-ROM fourni sont décrites ci-apres. Si vous insérez le CD-ROM dans votre ordinateur, l'écran s'affiche automatiquement. Suivez les instructions à l'écran.

Configuration du système

• Système d'exploitation : Windows 2000/XP
  • Lecteur de CD-ROM/DVD-ROM
• Port USB
  • UC de 150 MHz minimum

Contenus

Installation du logiciel de connexion pour PC

Un logiciel de raccordement à l'ordinateur (ActiveSync) peut être installé.

Assistant langues

Des données concernant la langue de l'affichage à l'écran et du guidage vocal peuvent être ajoutées à l'appareil et les données inutiles peuvent être supprimées.

Lire le manuel

Vous pouvez lire le manuel au format PDF, qui contient d'autres informations concernant les opérations disponibles.

Support

Permet un accès facile au site du support technique dédié aux systèmes de navigation Sony.

Consultez ce site pour en savoir plus sur le support technique comme les mises à jour logicielles, les FAQ, etc.

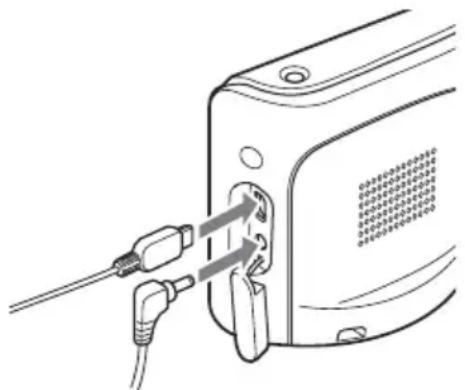

Raccordement à votre ordinateur

Avant de procéder au raccordement à l'ordinateur, installez le logiciel de communication avec le PC (ActiveSync) sur celui-ci.

1 Raccordez l'appareil à une prise à l'aide de l'adaptateur secteur et du câble d'alimentation secteur.
2 Raccordez l'appareil à votre ordinateur à l'aide du câble USB.

Branchez le petit connecteur du câble USB sur la prise USB de l'appareil, puis le connecteur large sur un port USB de votre ordinateur.

Remarques lors du transfert des données

Pendant le transfert :

• ne débranchez pas le câble USB ni l'adaptateur secteur ;
• ne mettez pas l'appareil hors tension, ne le mettez pas en mode de veille ou ne le réinitialisez pas ;
• n'arrêtez pas l'ordinateur, ne le mettez pas en mode de veille ou ne le redémarrez pas.

Si vous souhaitez interrompre le transfert, cliquez sur le bouton Annuler sur l'écran de l'ordinateur.

Informations complémentaires

Précautions

Si votre véhicule est resté stationné en plein soleil, laissez l'appareil refroidir avant de l'utiliser.

Condensation

Par temps de pluie ou dans des régions très humides, de l'humidité peut se condenser à l'intérieur de l'écran de l'appareil. Si cela se produit, l'appareil ne fonctionne pas correctement. Dans ce cas, faites glisser l'interrupteur POWER situé en bas à droite de l'appareil en position OFF, puis attendez environ une heure que l'humidité se soit évaporée.

Remarque sur le panneau LCD

Des points immobiles bleus, rouges ou verts peuvent apparaître sur le moniteur. Il s'agit de « points lumineux » et ils peuvent apparaître sur n'importe quel écran LCD. Le panneau LCD est le fruit d'une technologie de pointe et plus de 99,99 % segments sont fonctionnels. Toutefois, un petit pourcentage d'entre eux (généralement 0,01 %) peut ne pas s'allumer correctement. Ceci n'occasionne toutefois aucune gêne lors du visionnage.

Entretien

Nettoyage de la ventouse

Lavez et nettoyez la surface de la ventouse si elle est sale et que la fixation est moins fiable. Avant de la nettoyer, veillez à retirer la partie ventouse du support selon la procédure ci-après.

1 Tout en maintenant le bouton gauche enfoncé, desserrez le bouton droit, puis retirez les deux boutons.

2 Retirez la partie ventouse.

3 Lavez la surface de la ventouse avec de l'eau.

Nettoyez et séchez la ventouse avant de la refixer.

Pour la refixer, installez la ventouse, puis les boutons gauche et droit et serrez le bouton droit.

Avertissement

• Ne lavez jamais la ventouse sans la retirer du support car ceci risque d'endommager le support.
• N'utilisez que de l'eau pour le nettoyage et pas de solution détergente.
• Séchez bien la ventouse avant de la refixer.

Remarques

• Si la ventouse laisse une trace sur le pare-brise, nettoyez-la à l'eau.
• Le tableau de bord peut laisser une impression sur la surface de la ventouse mais cela n'affecte en rien la fiabilité de la fixation.

Remplacement du fusible

Lorsque vous remplacez le fusible de l'adaptateur pour batterie de voiture, veillez à utiliser un fusible dont la capacité, en ampères, correspond à la valeur indiquée sur l'ancien fusible. Si le fusible fond, vérifiez le branchement de l'alimentation et remplacez le fusible. Si le nouveau fusible fond de nouveau, il est possible que l'appareil soit défectueux. Dans ce cas, consultez votre revendeur Sony le plus proche.

Fusible (2,5 A) Pour serrer Pour le retirer

Avertissement

Ne jamais utiliser de fusible dont la capacité en ampères dépasse celle du fusible fourni avec l'appareil, car vous risqueriez d'endommager l'appareil.

Remarques sur la mise au rebut de l'appareil

Retirez la batterie au lithium-ion lorsque vous mettez l'appareil au rebut et portez la batterie dans un lieu de collecte et de recyclage.

La procédure permettant de retirer la batterie est décrite ci-dessous.

Remarque

Ne démontez jamais l'appareil sauf pour le mettre au rebut.

1 Coupez l'alimentation principale en faisant glisser l'interrupteur POWER en position OFF.
2 Retirez le cache-prise 9 (page 6).
3 Retirez les 2 vis situées sous l'appareil à l'aide d'un tournevis.

4 Faites glisser le capot arrière, puis soulevez-le pour l'ouvrir.

6 Isolez la borne du connecteur en l'enroulant dans un ruban adhésif.

Remarques sur la batterie au lithium-ion

• Maintenez la batterie hors de portée des enfants.
• Ne tenez pas la batterie avec des pinces métalliques car cela pourrait provoquer un court-circuit.

ATTENTION

Utilisée de façon incorrecte, la pile peut exploser. Ne pas la recharger, la démonter ni la jeter au feu.

Spécifications

Appareil principal

Température en fonctionnement : 5 - 45 °C

Alimentation requise : DC 5 V (par l'adaptateur secteur fourni)

Bornes de raccordement :

Connecteur du support

Prise DC IN 5V

Prise USB

Prise d'antenne GPS externe

Haut-parleur : haut-parleur ovale 20 × 40 mm

Puissance consommée : environ 0,5 A

Dimensions : environ 103,8 × 87,6 × 32,8 mm (l × h × p, parties saillantes non comprises)

Poids : environ 280 g

Moniteur

Système : écran à cristaux liquides transmissif

Système de lecteur : système à matrice active TFT a-Si

Dimensions : 3,5 po (4:3)

Environ 70,1 × 52,6, 87,6 mm (h × v, d)

Segmentation : 230 400 (960 × 240) points

Support

Température en fonctionnement : 5 – 45 °C

Alimentation requise : 5,2 V CC

(par l'adaptateur pour batterie de voiture 12 V fourni (masse négative))

Bornes de raccordement :

Connecteur de l'appareil

Prise DC IN 5.2V

Prise d'antenne TMC (NV-U71T uniquement)

Fréquence de réception : 87,5 - 108,0 MHz

(NV-U71T uniquement)

Temps de charge/durée d'utilisation de la batterie intégrée

Temps de charge

Avec l'adaptateur pour batterie de voiture/

l'adaptateur secteur fourni : environ 4,5 heures (avec l'appareil sous tension), ou 2,5 heures (en mode de veille)

Durée d'utilisation

Jusqu'à 6,5 heures (selon l'utilisation)

Accessoires en option

Antenne GPS externe : VCA-41

Kit de support avec fonction TMC pour la voiture : NVÀ-CU4T

Kit d'installation pour voiture : XA-49FM

La conception et les spécifications sont sujettes à modification sans préavis.

• Aucun retardateur de flamme halogéné n'est utilisé dans certaines cartes à circuits imprimés.
• Utilisation des batteries au lithium-ion rechargeables.
• La prévention contre les chocs est assurée par une protection en carton ondulé.
• Imprimée avec de l'encre à base d'huile végétale sans COV (composés organiques volatils).

Dépannage

La liste de contrôles suivante vous aidera à remédier aux problèmes que vous pourriez rencontrer avec cet appareil.

Avant de passer en revue la liste de contrôles ci-dessous, vérifiez les procédures de raccordement et d'utilisation.

Les icônes de fonctionnement de l'écran sont inopérantes.

Une opération peut prendre un certain temps lorsqu'une carte routière est affichée.

L'appareil ne démarre pas.

→ Vérifiez que l'interrupteur POWER situé en bas à droite de l'appareil se trouve en position ON.
→ Rechargez la batterie intégrée.
→ Vérifiez que l'appareil est bien installé sur le support. Pour plus d'informations sur l'installation, reportez-vous au guide « Read This First » (manuel d'installation) fourni.

La batterie intégrée ne peut pas être rechargée.

→ Vérifiez que l'interrupteur POWER situé en bas à droite de l'appareil se trouve en position ON.
→ Si l'adaptateur secteur est utilisé, débranchez-le de la prise murale, puis rebranchez-le.
→ La batterie au lithium-ion intégrée peut être chargée à des températures comprises entre 5 et 45 °C. La batterie ne peut pas être chargée si la température à l'intérieur de l'appareil augmente en raison d'une exposition directe au soleil, etc. Il ne s'agit pas d'un problème de fonctionnement.

Impossible de recevoir un signal GPS.

Lisez d'abord la présentation du GPS (page 5), puis vérifiez l'état du GPS en sélectionnant « Plus... » dans le menu principal → « É t a t G P S ».

• Le système ne peut recevoir de signaux GPS à cause d'un obstacle.
  → Déplacez votre véhicule vers un endroit où les signaux peuvent être reçus plus clairement.
• La réception du signal GPS est faible.
  → Une antenne GPS externe VCA-41 en option peut être requise si le pare-brise est chauffant ou thermoréfléchissant.
• Il y a un obstacle devant l'antenne GPS.
  → Installez l'appareil à un endroit où le signal n'est pas interrompu par le véhicule, etc.
• Le signal peut ne pas être reçu si le pare-brise est recouvert d'un film.
  → Utilisez l'antenne GPS externe VCA-41 en option.

La position du véhicule sur la carte ne correspond pas à la route sur laquelle se trouve actuellement le véhicule.

La marge d'erreur du signal émis par les satellites GPS est trop grande. Une marge d'erreur de quelques centaines de mètres maximum peut se produire.

Le guidage vocal est inaudible.

Le réglage du volume est trop faible.

→ Montez le volume (page 12).

Lorsque l'appareil est alimenté par la batterie intégrée, le volume risque de baisser légèrement.

L'écran LCD ne s'affiche pas normalement.

- Avec des températures élevées, il est possible que l'écran LCD s'assombrisse et que les images ne soient pas nettes. Avec des températures basses, une image rémanente peut se produire sur l'écran LCD. Il ne s'agit pas de problèmes de fonctionnement et l'écran LCD reviendra à son état normal lorsque la température sera revenue dans les limites de la plage de fonctionnement spécifiée.

• L'écran LCD est sombre.

→ La fonction de régulateur automatique de luminosité est peut-être activée parce que son capteur 7 (page 6) est couvert par une main, etc.

Le support se détache de la surface de fixation.

La fixation n'est plus fiable si la surface de la ventouse ou la surface de fixation est sale.

→ Lavez et nettoyez la ventouse et la surface de fixation (page 16).

Le mode de démonstration démarre automatiquement, meme si aucune opération n'est effectuée.

→ Désactivez le mode de démonstration automatique en sélectionnant « Plus... » dans le menu principal → « Configurations » → « Réglages de base » → « Mode de démonstration ». Vérifiez ensuite que « Mode de démonstration » est désactivé.

Réinitialisation de l'appareil

Si le logiciel de navigation est planté, essayez de réinitialiser l'appareil.

Coupez l'alimentation principale en faisant glisser l'interrupteur POWER en position OFF, puis remettez l'appareil sous tension après environ 10 secondes.

POWER ONOFF POWER ON

Remarque

Après avoir coupé l'alimentation principale, la réception des signaux GPS peut prendre quelques instants lorsque vous remettez l'appareil sous tension.
