Anleitung zur schnellen Inbatriebnahme

DE

Bedienungsanleitung Wenn Sie diese Bedienungsanleitung lesen, klappet Sie die Abhilung mit den Dedienelementen (auf der Rückseite dieser Seite) auf. So hahan Sie sie beim Lesen immer im Black.

© Bundesamt für Eich- und Vermessungswesen

Belgium

Die Grundligendaten wurden mit Gesetämigung der

Sustaining: A. B. K. E. S. T. M. L. N. O. P. R. S. T. U. V. W. X. Y. Z. D. E. F. G. H. I. J. K. L. M. N. O. P. Q. R. S. T. U. V. W. X. Y. Z. E. F. G. H. I. J. K. L. M. N. O. P. Q. R. S. T. U. V. W. X. Y. Z. E. F. G. H. I. J. K. L. M. N. O. P. Q. R. S. T. U. V. W. X. Y. Z. E. F. G. H. I. j

GREAT BRITISH

Bitte nehmen Sie sich etwas Zeit, um den Geräte-Pass vollständig auszufüllen. Dieser befindet sich auf der hinteren Umschlagseite dieser Bedienungsanleitung.

Hinweise zu dieser Anleitung

• In dieser Anleitung zur schnellen Inbetriebnahme finden Sie Anweisungen zu den Grundfunktionen des Systems. Nähere Erläuterungen finden Sie im Handbuch (PDF-Format) auf der mitgelieferten Anwendungs-Disc (CD-ROM). Erläuterungen zur Installation und zu den Anschlüssen finden Sie im mitgelieferten Dokument „Read This First“ (Installationsanleitung).
• In dieser Anleitung wird davon ausgegangen, dass der Anwender mit dem Betriebssystem Microsoft® Windows® vertraut ist. Einzelheiten zum Betrieb des Computers finden Sie im Handbuch zum Computer.
  • Die Abbildungen in dieser Anleitung können sich von dem eigentlichen Gerät unterscheiden.
• Bevor Sie das System benutzen, lesen Sie bitte diese Anleitung und das Dokument „Read This First“ genau durch.
• Bewahren Sie diese Anleitung sowie das Dokument „Read This First“ zum späteren Nachschlagen gut auf.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Geeignetes Zubehör: Autobatterieadapter/Netzteil

Keine Garantie für Datenverluste und beschädigte Daten

Sony übernimmt keine Garantie für Datenverluste und beschädigte Daten.

Achtung

UNTER KEINEN UMSTÄNDEN ÜBERNIMMT SONY DIE HAFTUNG FÜR NEBEN- INDIREKTE ODER FOLGESCHÄDEN ODER FÜR IRGENDWELCHE ANDEREN SCHÄDEN, EINSCHLIESSLICH UND OHNE JEDE EINSCHRÄNKUNG JEGLICHER HAFTUNG FÜR ENTGANGENEN GEWINN, ENTGANGENES EINKOMMEN, DATENVERLUST, NUTZUNGSAUSFALL DES PRODUKTS ODER ZUGEHÖRIGER GERÄTE, AUSFALLZEITEN ODER ZEITAUFWAND DES BENUTZERS, DIE AUF DIE VERWENDUNG DIESES PRODUKTS, DER ZUGEHÖRIGEN HARDWARE UND/ODER SOFTWARE ZURÜCKGEHEN ODER IN VERBINDUNG DAMIT AUFTRETEN.

Willkommen!

Danke, dass Sie sich für dieses Bordnavigationssystem von Sony entschieden haben. Lesen Sie diese Anleitung vor Inbetriebnahme des Systems bitte genau durch und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.

FUNKTIONEN UND MERKMALE:

• Plug & Play-Unterstützung
• Vorinstallierte Europakarte (NV-U71T)
• Vorinstallierte Regionalkarte (NV-U51)
- 18 Sprachen für die Sprachführung und 17 Sprachen für die Bildschirmanzeigen zur Auswahl
• Hochwertiges 3,5-Zoll-Display mit Touchscreen
- Hoch entwickelter GPS-Empfänger mit 12 parallelen Kanälen
• Lautsprecher hoher Qualität
- RDS-TMC-kompatibel* (Traffic Message Channel)
- Akkubetrieb
• Automatischer Dimmer
- Gesture Command (Bedienung mit dem Finger)

* Für das Modell NV-U51 als Sonderzubehör erforderlich.

Inhalt

Achtung 4

Lage und Funktion der Teile und Bedienelemente....6

Einschalten des Geräts. 6

Ausführen der Grundkonfiguration ..... 7

Empfangen von GPS-Signalen 7

Grundfunktionen 8

Arbeiten mit dem Menü. 8

Gesture Command (Bedienung mit dem Finger)....8

Arbeiten mit der Tastatur....9

Routensuche 10

Festlegen des Ziels und Starten der Routenführung .... 10

Festlegen des Ziels auf andere Weise ..... 11

Anzeigen für die Routenführung ..... 12

Systemeinstellungen 14

Arbeiten mit der mitgelieferten Software 15

Inhalt 15

Anschließen an einen Computer ..... 15

Weitere Informationen 16

Sicherheitsmaßnahmen 16

Hinweis zum LCD-Display 16

Wartung 16

Reinigen des Saugnapfs ..... 16

Austauschen der Sicherung ..... 17

Hinweise zur Entsorgung des Geräts ..... 17

Technische Daten 18

Störungsbehebung. 19

Zurücksetzen des Geräts 20

Achtung

BITTE LESEN SIE DIESE ANLEITUNG UND DAS MITGELIEFERTE DOKUMENT „READ THIS FIRST“ (INSTALLATIONSANLEITUNG) VOLLSTÄNDIG DURCH, BEVOR SIE DAS BORDNAVIGATIONSSYSTEM INSTALLIEREN ODER BEDIENEN. DURCH EINE FEHLERHAFTE INSTALLATION ODER BEDIENUNG DIESES GERÄTS KANN ES ZU UNFÄLLEN MIT VERLETZUNGEN BIS HIN ZUM TOD KOMMEN.

Sicherheit

- Beachten Sie unbedingt Folgendes:

• Installieren Sie das Navigationssystem an einer sicheren Stelle, an der es die Sicht des Fahrers nicht beeinträchtigt.
  – Installieren Sie das Navigationssystem nicht über einem Airbag.
  – Platzieren Sie Kabel und Anschlussstation so, dass sie beim Fahren nicht hinderlich sind.
  – Setzen Sie das Gerät ordnungsgemäß in die Anschlussstation ein, damit es nicht herunterfällt.
  – Reinigen Sie vor der Montage die Oberfläche des Saugnapfs und die Befestigungsstelle. Wenn Sie das Gerät auf dem Armaturenbrett installieren, reinigen Sie zuvor die Stelle, an der die mitgelieferte Folie angebracht werden soll. Vergewissern Sie sich nach der Montage, dass der Saugnapf gut haftet. Andernfalls könnte das Gerät oder die Anschlussstation herunterfallen. Wenn diese Hinweise nicht beachtet werden, kann es beim Fahren zu gefährlichen Situationen kommen.
• Drücken Sie nicht zu stark auf das Gerät oder die Anschlussstation, damit sie nicht herunterfallen.
• Beachten Sie stets die örtlichen Verkehrsregeln und -vorschriften.
• Schauen Sie während der Fahrt nicht ständig auf das Gerät. Dies ist gefährlich, denn Sie könnten abgelenkt werden und einen Verkehrsunfall verursachen.
• Wenn Sie das Navigationssystem während der Fahrt bedienen müssen, halten Sie zuvor unbedingt an einer sicheren Stelle an.
• Modifizieren Sie das Gerät nicht.
• Zerlegen Sie das Gerät nur, wenn Sie es entsorgen wollen.

Bei Verwendung des Geräts in geschlossenen Räumen

• Achten Sie darauf, dass um das Netzteil bei Gebrauch etwas Platz frei bleibt und es nicht zum Beispiel zwischen einer Wand und einem Möbelstück eingeklemmt ist.
• Verwenden Sie das Gerät in der Nähe einer Steckdose. So können Sie den Netzstecker sofort aus der Steckdose ziehen, falls es während des Betriebs zu irgendwelchen Störungen kommt.
• Achten Sie darauf, dass keine Metallgegenstände mit den Metallteilen des Produkts oder dem Verbindungskabel in Berührung kommen. Andernfalls kann es zu einem Kurzschluss kommen und das Produkt könnte beschädigt werden.
• Halten Sie die Metallkontakte sauber.

Umgang mit dem System

• Achten Sie darauf, dass keine Fremdkörper in den Anschluss (13) für die Anschlussstation des Geräts gelangen. Andernfalls kann es zu Fehlfunktionen kommen.
• Schalten Sie das Gerät mit der Taste I/④ (4) aus, nehmen Sie es von der Anschlussstation und trennen Sie es vom Autobatterieadapter. Andernfalls wird der Autobatterie möglicherweise Strom entzogen. Beachten Sie Folgendes: Wenn die Zigarettenanzünderbuchse nicht mit der Position ACC oder I des Zündschlosses verbunden ist, wird der eingebaute Akku auch bei ausgeschalteter Zündung oder Nichtverwendung des Geräts mit Strom versorgt.
• Schließen Sie ausschließlich mitgelieferte oder gesondert erhältliche Zubehörteile (Autobatterieadapter, Netzteil usw.) an.
• Schützen Sie das Gerät vor Feuer oder Wasser. Andernfalls kann es zu einer Fehlfunktion kommen.
• Wenn Sie das Fahrzeug abstellen, lassen Sie das Gerät nicht im Fahrzeug, um zu verhindern, dass das Gerät gestohlen oder durch hohe Temperaturen im Wageninneren beschädigt wird.
• Beachten Sie, dass der eingebaute Akku nur bei Temperaturen von 5 – 45 °C geladen werden kann.
• Schützen Sie das Gerät vor hohen Temperaturen. Andernfalls verringert sich die Kapazität des eingebauten Akkus oder er lässt sich gar nicht mehr aufladen.

Das GPS-System

GPS-Satelliten (Global Positioning System) strahlen kontinuierlich Signale aus, mit denen sich weltweit eine relativ genaue Positionsbestimmung vornehmen lässt. Mithilfe einer GPS-Antenne können diese Signale empfangen und die Position des Empfängers (Längengrad, Breitengrad und Höhe) ermittelt werden. Für eine zweidimensionale Positionsbestimmung (Längengrad und Breitengrad) sind Informationen von 3 Satelliten erforderlich. Für eine dreidimensionale Positionsbestimmung (Längengrad, Breitengrad und Höhe) werden die Signale von 4 Satelliten benötigt. Da GPS-Satelliten vom US-amerikanischen Verteidigungsministerium kontrolliert werden, gibt es eine gewollte Fehlerspanne von bis zu 10 Metern. Dadurch kann beim GPS-Navigationssystem die ermittelte Position zwischen 10 und 200 Meter von der tatsächlichen Position abweichen. Die GPS-Signale werden von Satelliten ausgestrahlt und sind deshalb an den folgenden Orten möglicherweise gar nicht oder nicht einwandfrei zu empfangen:

• In Tunneln oder Unterführungen

- Unter Autobahnen

• Zwischen hohen Gebäuden

- Zwischen hohen Bäumen mit dichtem Laubwerk

Stellen Sie das Fahrzeug nach der

Anfangsinstallation bis zu 20 Minuten an einer sicheren, offenen Stelle (keine hohen Gebäude usw.) ab, damit die GPS-Signale empfangen werden können, bevor Sie das Navigationssystem in Betrieb nehmen.

Hinweis

Wenn Sie das Gerät einschalten (ON), nachdem die Hauptstromversorgung ausgeschaltet (OFF), der eingebaute Akku vollständig entladen oder das Gerät zurückgesetzt wurde, dauert es einige Zeit, bis GPS-Signale empfangen werden.

Die Software

Lesen Sie vor Gebrauch des Systems das Dokument „END-USER LICENSE AGREEMENT“ (Endbenutzerlizenzvertrag) bitte genau durch.

Lage und Funktion der Teile und Bedienelemente

Näheres finden Sie auf den angegebenen Seiten.

1 Taste VOICE/POSITION 8, 10

Während der Routenführung:

Abrufen der nächsten

Sprachführungsansage.

In der Menüanzeige:

Aufrufen der Karte.

In der Kartenanzeige:

Anzeigen der aktuellen Fahrzeugposition.

2 Display/Touchscreen

3 Eingebaute GPS-Antenne

4 Taste I/ ^① (Ein/Bereitschaft) 6

Ein- bzw. Ausschalten des Geräts.

5Anzeige CHG (Laden des Akkus)

Leuchtet während des Ladevorgangs rot.

6USB-Buchse 15

Hier können Sie über ein USB-Kabel einen Computer anschließen.

7 Sensor für automatischen Dimmer

Erkennt die Helligkeit des Umgebungslichts und passt die Helligkeit im Display automatisch entsprechend an.

8 Buchse DC IN 5V

Hier können Sie das Netzteil anschließen.

9 Buchsenabdeckung

Hinweis

Wenn Sie die Buchsenabdeckung versehentlich lösen, drücken Sie sie mit einem spitzen Gegenstand wieder hinein.

10 Schalter POWER 6, 20

Ein- bzw. Ausschalten der

Hauptstromversorgung und Zurücksetzen des Geräts.

11 Lautsprecher

Gibt die Sprachführung und Warnhinweise aus.

12 Buchse für externe GPS-Antenne*

Zum Anschließen der externen GPS-Antenne an die Anschlussstation.

13 Anschluss für Anschlussstation

* Sonderzubehör

Einschalten des Geräts

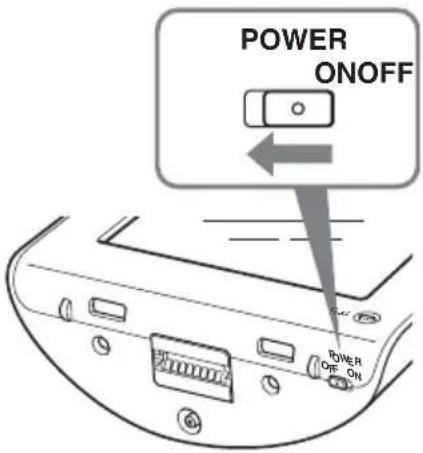

Wenn Sie das Gerät zum ersten Mal benutzen, schalten Sie die Hauptstromversorgung ein, indem Sie den Schalter POWER in die Position ON stellen.

POWER ONOFF POWER OFF OK

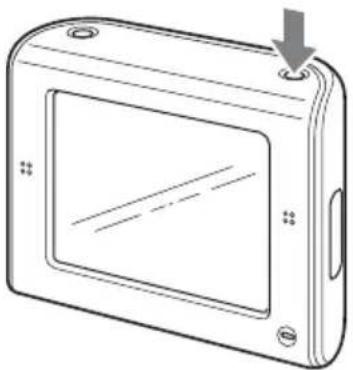

Danach können Sie das Gerät ein- bzw. ausschalten, indem Sie I/ ^1 oben rechts am Hauptgerät drücken.

So schalten Sie das Gerät aus

Drücken Sie I/

Das Gerät wechselt in den Bereitschaftsmodus und die Leistungsaufnahme wird auf ein Minimum verringert.

Hinweise

• Schalten Sie nicht die Hauptstromversorgung aus, es sei denn, Sie wollen das Gerät mehr als 3 Monate lang nicht benutzen.
• Wenn Sie die Hauptstromversorgung aus- und dann wieder einschalten, kann es einige Zeit dauern, bis wieder GPS-Signale empfangen werden.
• Nehmen Sie das Gerät unbedingt von der Anschlussstation und trennen Sie den Autobatterieadapter von der Zigarettenanzünderbuchse, wenn Sie das Gerät nicht verwenden, damit der Autobatterie kein Strom entzogen wird.

Ausführen der Grundkonfiguration

Folgende Einstellungen können Sie mithilfe des Anfangskonfigurationsassistenten konfigurieren.

– Sprache für die Bildschirmanzeigen und die Sprachführung
- Entfernungsformat (Meilen/Kilometer)
– Helligkeit im Display
- 24/12-Stunden-Anzeige
– Ihre Heimatanschrift

Gehen Sie bei der Konfiguration nach den

Anweisungen im Display vor.

Sie können die vorgenommenen

Konfigurationseinstellungen später jederzeit über das Einstellmenü ändern (Seite 14).

Empfangen von GPS-Signalen

Stellen Sie das Fahrzeug nach der Anfangsinstallation bis zu 20 Minuten an einer sicheren, offenen Stelle (keine hohen Gebäude usw.) ab, damit die GPS-Signale empfangen werden können, bevor Sie das Navigationssystem in Betrieb nehmen. Für eine korrekte Bestimmung der aktuellen Fahrzeugposition werden die Signale von mindestens 3 GPS-Satelliten benötigt.

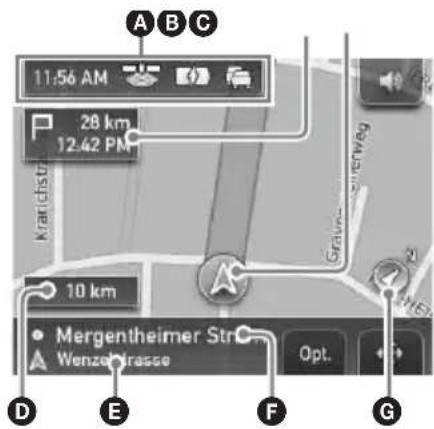

Anzeige für den GPS-Status*

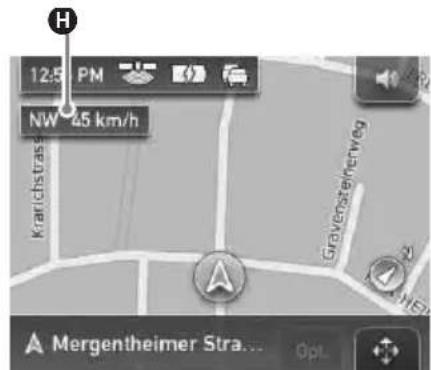

12:56 PM NW 45 km/h Kraichstrasse Grövensteinerweg Mergentheimer Stra... Opt.

* Das Symbol zeigt den Status des GPS-Signalempfangs an. Die Anzeige leuchtet rot, wenn kein Signal empfangen wird.

Grundfunktionen

Im Folgenden wird beschrieben, wie Sie das Gerät bedienen.

Verwenden Sie zum Bedienen des Geräts den Touchscreen. Berühren Sie die angezeigten Symbole vorsichtig mit dem Finger.

Hinweis

Drücken Sie nicht zu fest auf das Display und tippen Sie nicht mit spitzen Gegenständen wie einem Kugelschreiber usw. auf das Display.

Arbeiten mit dem Menü

Wenn Sie das Gerät mit I/☐ einschalten, erscheint das Hauptmenü (außer bei der Routenführung, bei der die Karte erscheint).

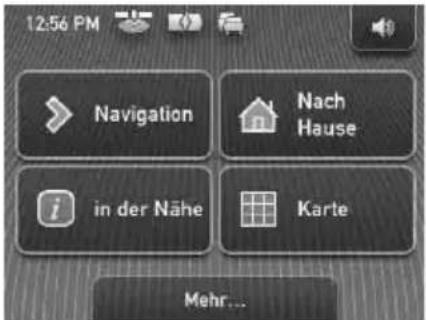

12:56 PM Navigation Nach Hause in der Nähe Karte Mehr...

Wenn die Karte angezeigt wird und Sie das Hauptmenü aufrufen wollen, berühren Sie die Karte.

Von jeder Menüanzeige aus können Sie das Hauptmenü aufrufen, indem Sie erst VOICE/POSITION drücken und dann die Karte berühren.

Gehen Sie zum Einstellen von Optionen im Menü folgendermaßen vor.

1 Rufen Sie das Hauptmenü auf.
2 Berühren Sie „Mehr...“.

3 Berühren Sie „Einstellungen“.

Die Liste der Einstellkategorien erscheint.

12:56 PM Aktuelle Karte Routenprofit i Sonderziele Grunde- einstellungen

4 Berühren Sie die gewünschte Einstellkategorie, dann die Einstelloption und nehmen Sie dann die gewünschte Einstellung vor.

Berühren Sie zum Blättern in der Liste ▲/▼. Beispiel zum Einstellverfahren: Einstellen der Standardkartenansicht Wählen Sie „Grundeinstellungen“ → „Navigationsanzeige“ → „2D“ oder „3D“.

Beim Arbeiten mit dem Menü:

Um zur vorherigen Anzeige zurückzuschalten, berühren Sie oder.

Wenn Sie die Menüauswahl wieder aufheben wollen, drücken Sie VOICE/POSITION (die Anzeige mit der aktuellen Fahrzeugposition erscheint).

Hinweis

Welche Optionen und Einstellungen angezeigt werden, hängt von der ausgewählten Menüoption ab.

Gesture Command (Bedienung mit dem Finger)

Sie können sich häufig verwendete Bedienschritte in der Kartenanzeige (außer im Modus zum Verschieben des Kartenausschnitts) erleichtern, indem Sie ihnen eine Fingerbewegung über das Display, zum Beispiel eine Linie, zuweisen. Dies bezeichnet man als „Gesture Command“ (Bedienung mit dem Finger).

Funktion Fingerbewegung

Startet die Navigation zu Ihrer Heimatanschrift	Zirkumflex
Startet die Navigation zum nächsten Sonderziel, das als Quicklink* gespeichert ist	Quicklink 1Horizontale Linie (von links nach rechts)
	Quicklink 2Vertikale Linie (nach unten)
	Quicklink 3Horizontale Linie (von rechts nach links)

* Erläuterungen zu den Quicklinks finden Sie auf Seite 11 und 14.

Arbeiten mit der Tastatur

Die Tastaturanzeige erscheint, wenn Text eingegeben werden muss. Sie können alle Zeichen in Großbuchstaben eingeben, da das System sie automatisch konvertiert. Bei Bedarf können Sie auch Sonderzeichen eingeben.

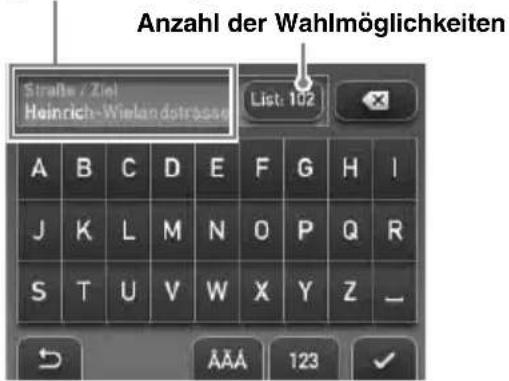

Wahlmöglichkeiten/Eingabefeld

Anzahl der Wahlmöglichkeiten Straße / Ziel Heinrich-Wielandstrasse List: 102 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z _

Funktion Vorgehen

Eingabe eines alphabetischen Zeichens	Berühren Sie die Taste für das gewünschte Zeichen.
Eingabe eines Sonderzeichens	Berühren Sie „ÄÄÄ“, um zur Sonderzeichentastatur zu wechseln, berühren Sie das gewünschte Zeichen und dann „ABC“, um zurückzuschalten.
Eingabe einer Ziffer Berühren Sie „123“, um zur numerischen Tastatur zu wechseln, berühren Sie die gewünschte Ziffer und dann „ABC“, um zurückzuschalten.
Eingabe eines Leerzeichens	Berühren Sie _
Löschen eines Zeichens	Berühren Sie ✗
Auswählen einer Wahlmöglichkeit	Berühren Sie √oder die Wahlmöglichkeit in der Liste.
Anzeigen der Liste der Wahlmöglichkeiten*	Berühren Sie „List“.

* Die Liste der Wahlmöglichkeiten wird automatisch angezeigt und gemäß der von Ihnen eingegebenen Zeichen verkleinert.

Routensuche

Nachdem Sie das Ziel festgelegt haben, sucht das System automatisch nach Routen.

Überprüfen Sie zunächst, ob die GPS-Signale für die Navigation ausreichend stark sind (Seite 7).

Festlegen des Ziels und Starten der Routenführung

Im Folgenden wird erläutert, wie Sie eine Route suchen und die Routenführung starten.

Als Beispiel wird erläutert, wie Sie das Ziel anhand der Adresse festlegen können.

Nähere Erläuterungen zu anderen Möglichkeiten, das Ziel festzulegen, finden Sie unter „Festlegen des Ziels auf andere Weise“ auf Seite 11.

Stellen Sie aus Sicherheitsgründen das Fahrzeug an einer sicheren Stelle ab und geben Sie die Zielinformationen ein, bevor Sie losfahren.

1 Rufen Sie das Hauptmenü auf.

Berühren Sie in der Kartenanzeige die Karte. Drücken Sie bei angezeigtem Menü die Taste VOICE/POSITION und berühren Sie dann die Karte.

2 Wählen Sie „Navigation“.

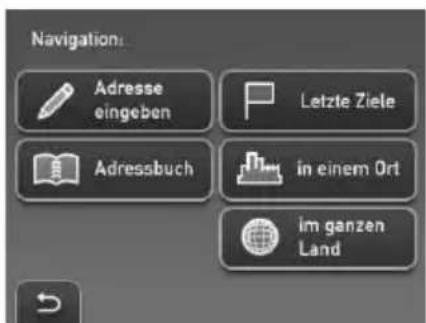

Navigation: Adresse eingeben Letzte Ziele Adressbuch in einem Ort im ganzen Land

3 Wählen Sie „Adresse eingeben“ und geben Sie dann die Adresse ein.

Geben Sie die einzelnen Adresselemente in der unten angegebenen Reihenfolge ein und berühren Sie oder die Wahlmöglichkeit in der Liste, um fortzufahren.

Erläuterungen zum Eingeben von Zeichen finden Sie unter „Arbeiten mit der Tastatur“ auf Seite 9.

①„Land“
②„Ort oder PLZ“

Wenn sich das Ziel schon anhand der ausgewählten Postleitzahl identifizieren lässt ^*1 , erscheint eine Bestätigungsanzeige für die Adresse. Wählen Sie „Route berechnen“.

③„Straße / Ziel“
4 „Hausnummer“ oder „Querstraße“* 2 Die Bestätigungsanzeige für die Adresse erscheint.

*1 Nur in Großbritannien und den Niederlanden verfügbar.
*2 Nur auswählbar, wenn bei der ausgewählten Straße vorhanden.

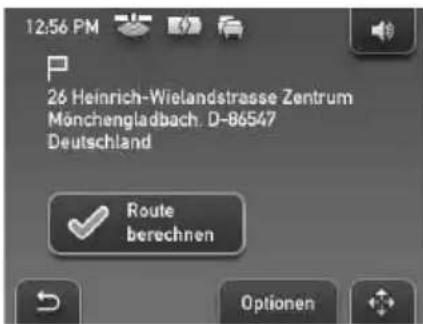

12:56 PM 26 Heinrich-Wielandstrasse Zentrum Mönchengladbach. D-86547 Deutschland Route berechnen Optionen

4 Wählen Sie „Route berechnen“.

Die Route wird berechnet und die Routenführung beginnt.

Präzisieren des Zielpunkts

Sie können von der Bestätigungsanzeige für die Adresse in den Modus zum Verschieben des Kartenausschnitts wechseln und Ihren Zielpunkt präzisieren.

1 Berühren Sie um in den Modus zum Verschieben des Kartenausschnitts zu wechseln.
2 Geben Sie durch Ziehen auf dem Bildschirm den Zielpunkt präzise an.
3 Berühren Sie „na das Menü für den Modus zum Verschieben des Kartenausschnitts aufzurufen, und wählen Sie dann „Dorthin navigieren“.

Erläuterungen zu den Funktionen im Modus zum Verschieben des Kartenausschnitts finden Sie unter „Modus zum Verschieben des Kartenausschnitts“ auf Seite 14.

Festlegen des Ziels auf andere Weise

Zum Festlegen des Ziels und zum Suchen der Route stehen Ihnen auch die folgenden Möglichkeiten zur Verfügung. Wählen Sie im Hauptmenü die Optionen in der folgenden Reihenfolge und dann „Route berechnen“ (sofern erforderlich) aus. Nähere Erläuterungen finden Sie im mitgelieferten Handbuch im PDF-Format.

in der Nähe

Dient zum Suchen der Route anhand eines Sonderziels wie eines Restaurants, Hotels usw. im Umkreis der aktuellen Fahrzeugposition. Wählen Sie „in der Nähe“ und dann eine der folgenden Optionen.

„Quicklink 1 - 3“

Sucht nach Routen zum nächstgelegenen Sonderziel, das unter den Quicklinks in der betreffenden Kategorie gespeichert ist.

Kategorien zu den Quicklinks können im Einstellmenü definiert werden (Seite 14).

„Suchen nach Name“

Geben Sie einen Namen für das Sonderziel ein.

„Suchen nach Kategorie“

Wählen Sie die gewünschten

Sonderzielkategorie in der Liste aus.

Nach Hause

Dient zum Suchen der Route zu Ihrer Heimatanschrift, sofern diese registriert ist.

Navigation

Wählen Sie „Navigation“ und dann eine der folgenden Optionen.

„im ganzen Land“

Dient zum Suchen der Routen zu einem Sonderziel wie einem Flughafen usw. im angegebenen Land.

„in einem Ort“

Dient zum Suchen der Routen zu einem Sonderziel wie einem Restaurant, Hotel usw. in der angegebenen Stadt.

„Adressbuch“

Dient zum Suchen der Route zu einem gespeicherten Zielpunkt.

„Letzte Ziele“

Dient zum Suchen der Route zu einem der Ziele, nach denen zuletzt gesucht wurde.

Anzeigen für die Routenführung

Sobald eine Route berechnet wurde, beginnt die visuelle und akustische Routenführung.

Informationen zum Kartenwerkzeugmenü

①Anzeigen von detaillierten TMC-Informationen*1
②Einstellen der Lautstärke* 2
③Aufrufen des Optionsmenüs
④ Wechseln in den Modus zum Verschieben des Kartenausschnitts

*1 Wenn die mitgelieferte (oder gesondert erhältliche) TMC-Anschlussstation verwendet wird, erscheint diese Anzeige nur, wenn die gefundene Route verstopft ist.

*2 Wenn das Gerät über den eingebauten Akku mit Strom versorgt wird, kann sich die Lautstärke etwas verringern.

2D-Kartenanzeige

Fahrt geradeaus (bei Routenführung)

A B C 11:56 AM 28 km 12:42 PM Kraichstur Gränst- undstieg 10 km Mergentheimer Str Wenzgürasse Opt. D E F G

Fahrt geradeaus (in anderen Fällen)

12:5 PM NW 45 km/h Kriarichstrasse Gravensterverweg Mergentheimer Stra... Opl

Annäherung an Kreuzung

12.08 PM 20 km 12.42 PM chstg 2 km Gravensteinerweg Mergentheimer Stra... Wenzelsstrasse Opt.

Annäherung an Kreuzung (unmittelbar vorher)

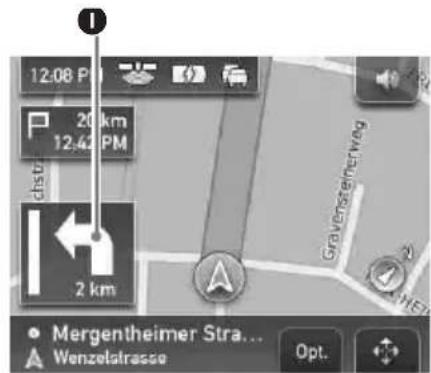

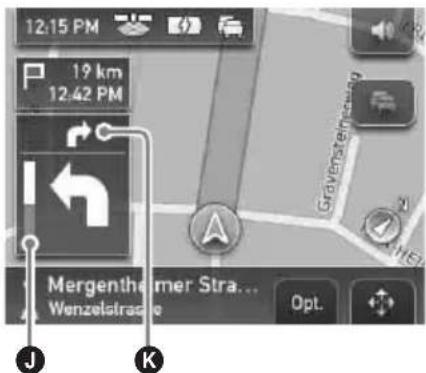

12:15 PM 19 km 12.42 PM Mergenthalmer Stra... Wenzelstraße Opt. J K

A Aktuelle Uhrzeit/GPS-Status/Akkuzustand/TMC-Status
Nähere Erläuterungen finden Sie im mitgelieferten Handbuch im PDF-Format.
B Entfernung zum Ziel/Geschätzte Ankunftszeit
©Aktuelle Position
DEntfernung zur nächsten Abzweigung
E Aktueller Straßenname
F Nächster Straβenname
G Anzeige für Norden
H Aktuelle Richtung/Geschwindigkeit
①Anweisung zur nächsten Abzweigung
Balkenanzeige für Entfernung zur nächsten Abzweigung
K Nächste Anweisung nach Kreuzung

3D-Kartenanzeige

Die 3D-Kartenanzeige können Sie im Einstellmenü auswählen (Seite 14).

Dynamische Routeninformationen

In dieser Anzeige sehen Sie die Entfernung bis zum Ziel, Informationen zu Sonderzielen usw. Um sie aufzurufen, wählen Sie von der Kartenanzeige aus „Optionen“ → „Dynamische Routeninfos“.

Nähere Erläuterungen finden Sie im mitgelieferten Handbuch im PDF-Format.

11:56 AM Frankfurt 28 km 12.42 PM München 24.5 km CAR DEA... 21.8 km HOTEL W... 2.8 km TRATTORI... 400 m PARKPLA... Optionen

Routenanzeige

Sie können die gesamte Route bis zum Ziel anzeigen.

Um sie aufzurufen, wählen Sie von der Kartenanzeige aus „Optionen“ → „Route anzeigen“.

Fortsetzung auf der nächsten Seite →

Modus zum Verschieben des Kartenausschnitts

Sie können von der Kartenanzeige in den Modus zum Verschieben des Kartenausschnitts wechseln, indem Sie berühren. Dies ist auch während der Routenführung möglich. Im Modus zum Verschieben des Kartenausschnitts wird das Fadenkreuz auf der Karte angezeigt und Sie können den Kartenausschnitt durch Ziehen verschieben.

12:56 PM Wenzelstr... Heidingsfeld Gröheferstway 26 Wenzelstr...

Berühren Sie / ▲ um den Kartenmaßstab einzustellen.

Stellen Sie den Mittelpunkt des Fadenkreuzes auf den gewünschten Punkt und berühren Sie damit das Menü für den Modus zum Verschieben des Kartenausschnitts angezeigt wird. In diesem Menü können Sie den Punkt als Ziel usw. festlegen.

Berühren Sie zum zur Anzeige mit der aktuellen Fahrzeugposition zurückzuschalten.

Systemeinstellungen

Verschiedene System- und Speichereinstellungen sind konfigurierbar.

Wählen Sie im Hauptmenü „Mehr...“ → „Einstellungen“ → die gewünschte Kategorie → die gewünschte Option darunter und nehmen Sie die einzelnen Einstellungen vor.

In den folgenden Beispielen sehen Sie einige repräsentative Einstelloptionen in den einzelnen Kategorien. Nähere Erläuterungen finden Sie im mitgelieferten Handbuch im PDF-Format.

Grundeinstellungen

Navigationsanzeige (zum Auswählen der Standardkartenansicht (2D oder 3D)), Entfernung zum Ziel/Ankunftszeit anzeigen (zum Anzeigen/Ausblenden der geschätzten Entfernung zum Ziel/Ankunftszeit am Ziel) usw.

Aktuelle Karte

Aktuelle Karte (zum Auswählen einer im Gerät gespeicherten Karte).

Sonderziele

Sonderziele anzeigen (zum Anzeigen/Ausblenden der einzelnen Sonderziele), Quicklink 1-3 (zum Speichern von 3 häufig benötigten Sonderzielkategorien, die das Festlegen eines Ziels vereinfachen können).

Routenprofil

Routentyp (zum Auswählen der bevorzugten Routensuchoption), Autobahn (zum Zulassen/Vermeiden/Ausschließen von Autobahnen) usw.

Hinweis

Auf der Grundlage von Kartendaten ausgegebene Warnhinweise sind wegen Straßenbauarbeiten usw. möglicherweise nicht immer korrekt. Die Verkehrssituation und die Verkehrsregeln haben in jedem Fall Vorrang vor den Informationen, die Ihnen das Navigationssystem bietet.

Arbeiten mit der mitgelieferten Software

Im Folgenden werden die Hauptfunktionen der Software auf der mitgelieferten CD-ROM erläutert.

Wenn Sie die CD-ROM in den Computer einlegen, wird automatisch der Bildschirm angezeigt. Gehen Sie nach den Anweisungen am Bildschirm vor.

Systemvoraussetzungen

• Betriebssystem: Windows 2000/XP
• CD-ROM-/DVD-ROM-Laufwerk
• USB-Anschluss
• CPU mit mindestens 150 MHz

Inhalt

PC-Verbindungs-Software installieren

Sie können PC-Anschlussoftware (ActiveSync) installieren.

Sprachenassistent

Sie können das Gerät mit zusätzlichen Sprachen für die Bildschirmanzeigen und die Sprachführung ausstatten. Nicht mehr benötigte Sprachen können gelöscht werden.

Handbuch lesen

Sie können das Handbuch im PDF-Format anzeigen. Es enthält weitere Informationen zur Bedienung des Geräts.

Support

Auf die Support-Website für Sony-Navigation kann problemlos zugegriffen werden.

Auf dieser Site finden Sie technischen Support, wie z. B. Software-Updates, häufig gestellte Fragen usw.

Anschließen an einen Computer

Bevor Sie eine Verbindung zum Computer herstellen, installieren Sie auf dem Computer die PC-Verbindungs-Software (ActiveSync).

1 Schließen Sie das Gerät über das Netzteil und das Netzkabel an eine Netzsteckdose an.
2 Schließen Sie das Gerät über das USB-Kabel an den Computer an.

Schließen Sie den kleinen Stecker des USB-Kabels an die USB-Buchse am Gerät und den großen Stecker an einen USB-Anschluss am Computer an.

Hinweise zur Datenübertragung

Während der Übertragung dürfen Sie folgende Schritte nicht ausführen:

• Lösen des USB-Kabels oder des Netzteils
  – Ausschalten der Hauptstromversorgung, Wechseln in den Bereitschaftsmodus oder Zurücksetzen des Geräts
• Herunterfahren oder Neustarten des Computers oder Wechseln in den Bereitschaftsmodus am Computer

Wenn Sie eine laufende Datenübertragung abbrechen möchten, klicken Sie auf die Abbruchschaltfläche am Computerbildschirm.

Weitere Informationen

Sicherheitsmaßnahmen

Wenn das Fahrzeug längere Zeit in direktem Sonnenlicht geparkt war, lassen Sie das Gerät etwas abkühlen, bevor Sie es einschalten.

Feuchtigkeitskondensation

Bei Regen oder bei sehr hoher Luftfeuchtigkeit kann sich im Display des Geräts Feuchtigkeit niederschlagen. In diesem Fall funktioniert das Gerät nicht mehr richtig. Stellen Sie den Schalter POWER rechts an der Unterseite des Geräts in die Position OFF und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist.

Hinweis zum LCD-Display

Auf dem Monitor können unbewegliche blaue, rote oder grüne Punkte erscheinen. Solche so genannten „Lichtpunkte“ können bei allen LCD-Displays auftreten. Das LCD-Display wird in einer Hochpräzisionstechnologie hergestellt, so dass über 99,99 % der Segmente korrekt funktionieren. Ein kleiner Prozentsatz der Segmente (in der Regel 0,01 %) leuchtet unter Umständen jedoch nicht ordnungsgemäß. Diese Ausfälle beeinträchtigen die Bildqualität allerdings nicht.

Wartung

Wenn die Oberfläche des Saugnapfs verschmutzt ist, so dass er nicht mehr sicher hält, waschen und reinigen Sie ihn.

Nehmen Sie den Saugnapf vorher unbedingt von der Anschlussstation ab. Gehen Sie beim Reinigen des Saugnapfs folgendermaßen vor.

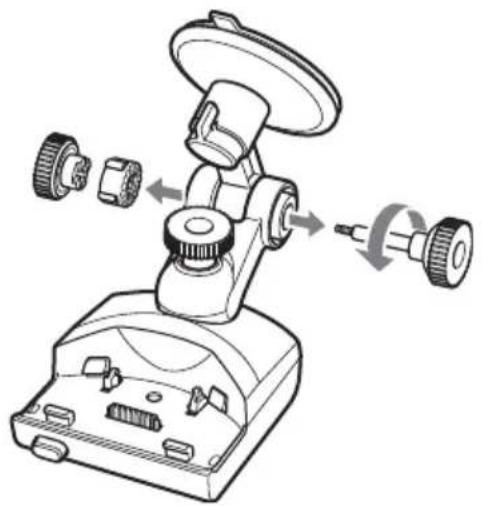

1 Halten Sie den linken Knopf, lockern Sie den rechten Knopf und lösen Sie dann beide Knöpfe.

2 Nehmen Sie den Saugnapf ab.

3 Waschen Sie die Oberfläche des Saugnapfs mit Wasser.

Reinigen und trocknen Sie den Saugnapf und bringen Sie ihn dann wieder an der Anschlussstation an.

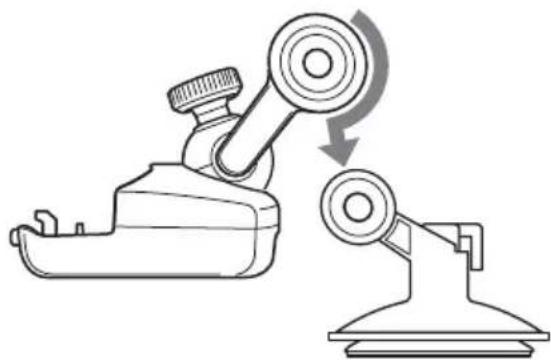

Setzen Sie dazu erst den Saugnapf, dann den linken und den rechten Knopf an und drehen Sie den rechten Knopf fest.

Achtung

• Waschen Sie den Saugnapf auf keinen Fall, ohne ihn vorher von der Anschlussstation zu lösen. Andernfalls kann die Anschlussstation beschädigt werden.
• Verwenden Sie keine Reinigungslösung, sondern ausschließlich klares Wasser.
• Achten Sie darauf, dass der Saugnapf vollständig trocken ist, bevor Sie ihn wieder anbringen.

Hinweise

• Der Saugnapf kann an der Windschutzscheibe Spuren hinterlassen, die Sie mit Wasser abwaschen können.
• Das Armaturenbrett kann auf der Oberfläche des Saugnapfs einen Abdruck hinterlassen, der die Haftfähigkeit des Saugnapfs jedoch nicht beeinträchtigt.

Austauschen der Sicherung

Wenn Sie die Sicherung im Autobatterieadapter austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf der Originalsicherung angegeben. Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus. Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler.

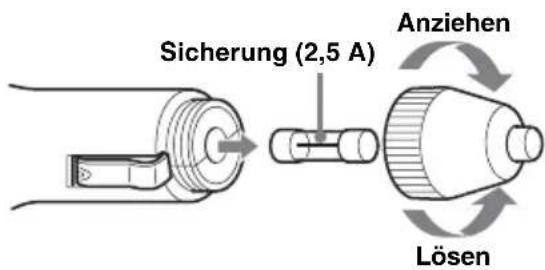

Sicherung (2,5 A) Anziehen Lösen

Achtung

Verwenden Sie unter keinen Umständen eine Sicherung mit einem höheren Ampere-Wert als dem der Sicherung, die ursprünglich mit dem Gerät geliefert wurde. Andernfalls kann es zu Schäden am Gerät kommen.

Hinweise zur Entsorgung des Geräts

Bauen Sie den eingebauten Lithium-Ionen-Akku aus, wenn Sie das Gerät entsorgen wollen, und geben Sie den Akku an einer entsprechenden Sammelstelle ab.

Wie Sie den Akku ausbauen können, ist unten erläutert.

Hinweis

Zerlegen Sie das Gerät nur, wenn Sie es entsorgen wollen.

1 Stellen Sie den Schalter POWER in die Position OFF, um die Hauptstromversorgung auszuschalten.
2 Nehmen Sie die Buchsenabdeckung 9 ab (Seite 6).

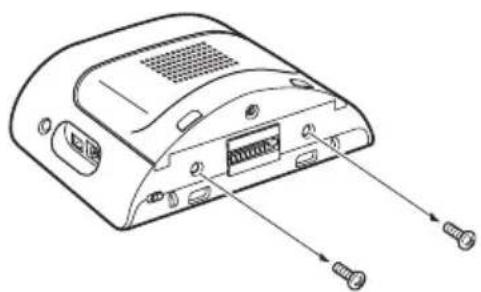

3 Lösen Sie mit einem Schraubenzieher die 2 Schrauben an der Unterseite des Geräts.

4 Verschieben Sie die hintere Abdeckung und klappen Sie sie dann auf.

Fortsetzung auf der nächsten Seite

5 Nehmen Sie den Akku heraus.

6 Wickeln Sie Klebeband um den Anschlusskontakt, um diesen elektrisch zu isolieren.

Hinweise zum Lithium-Ionen-Akku

• Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.
• Halten Sie den Akku nicht mit einer Metallpinzette. Dies könnte zu einem Kurzschluss führen.

VORSICHT

Die Batterie kann bei falscher Handhabung explodieren!

Auf keinen Fall darf sie aufgeladen, auseinandergenommen oder ins Feuer geworfen werden.

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder nach längerer Gebrauchsdauer der Batterien nicht mehr einwandfrei funktioniert. Um sicherzugehen, kleben Sie die Batteriepole z. B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Technische Daten

Hauptgerät

Betriebstemperatur: 5 – 45 °C

Betriebsspannung: 5 V Gleichstrom (über mitgeliefertes Netzteil)

Verbindungsanschlüsse:

Anschluss für Anschlussstation

Buchse DC IN 5V

USB-Buchse

Buchse für externe GPS-Antenne

Lautsprecher: 20 × 40 mm, oval

Stromaufnahme: ca. 0,5 A

Abmessungen: ca. 103,8 × 87,6 × 32,8 mm (B × H × T, ohne vorstehende Teile und Bedienelemente)

Gewicht: ca. 280 g

Monitor

System: Transmissives LCD-Display

Anzeigesteuerung: a-Si-TFT-Aktivmatrixsystem

Abmessungen: 3,5 Zoll (4:3)

ca. 70,1 × 52,6, 87,6 mm (h × v, D)

Segment: 230.400 (960 × 240) Punkte

Anschlussstation

Betriebstemperatur: 5 – 45 °C

Betriebsspannung: 5,2 V Gleichstrom (über mitgelieferten 12-V-Autobatterieadapter (negative Erdung))

Verbindungsanschlüsse:

Anschluss für Gerät

Buchse DC IN 5.2V

TMC-Antennenbuchse (nur NV-U71T)

Empfangsfrequenzbereich: 87,5 – 108,0 MHz (nur NV-U71T)

Ladedauer/Betriebsdauer des eingebauten Akkus

Ladedauer

Mit dem mitgelieferten Autobatterieadapter/

Netzteil: ca. 4,5 Stunden (bei eingeschaltetem

Gerät) bzw. 2,5 Stunden (im Bereitschaftsmodus)

Betriebsdauer

Bis zu 6,5 Stunden, je nach

Gebrauchsbedingungen

Sonderzubehör

Externe GPS-Antenne: VCA-41

TMC-Autoanschlusssatz: NVA-CU4T

Autoeinbausatz: XA-49FM

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

• In bestimmten Leiterplatten werden keine halogenierten Flammschutzmittel verwendet.
• Verwendung von wiederaufladbaren Lithiumionen-Akkus.
• Einsatz von Wellpappe als Transportschutz.
• Die Druckfarbe basiert auf Pflanzenölen, frei von leicht flüchtigen organischen Substanzen.

Störungsbehebung

Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben.

Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben.

Die Funktionssymbole auf dem Display funktionieren nicht.

Wenn eine Karte angezeigt wird, dauert es eventuell eine Weile, bis Funktionen ausgeführt werden.

Das Gerät lässt sich nicht einschalten.

→ Vergewissern Sie sich, dass sich der Schalter POWER rechts an der Unterseite des Geräts in der Position ON befindet.
→ Laden Sie den eingebauten Akku.
→ Vergewissern Sie sich, dass das Gerät fest auf der Anschlussstation sitzt. Erläuterungen zur Installation finden Sie im mitgelieferten Dokument „Read This First“ (Installationsanleitung).

Der eingebaute Akku lässt sich nicht laden.

→ Vergewissern Sie sich, dass sich der Schalter POWER rechts an der Unterseite des Geräts in der Position ON befindet.
→ Wenn das Netzteil verwendet wird, trennen Sie es von der Netzsteckdose und schließen Sie es dann wieder an.
→ Der eingebaute Akku kann bei Temperaturen von 5 – 45 °C geladen werden kann. Wenn die Temperatur im Geräteinneren aufgrund von direktem Sonnenlicht usw. steigt, lässt sich der Akku möglicherweise nicht laden. Dies ist keine Fehlfunktion.

Es wird kein GPS-Signal empfangen.

Lesen Sie zunächst die Erläuterungen zum GPS-System (Seite 5) und überprüfen Sie dann den GPS-Status, indem Sie im Hauptmenü „Mehr...“ → „GPS-Status“ wählen.

• Aufgrund von Hindernissen kann das System keine GPS-Signale empfangen.
  → Stellen Sie das Fahrzeug an einer Stelle ab, an der die Signale deutlich empfangen werden.

• Der GPS-Empfang ist schlecht.

→ Bei beheizbaren bzw. Wärme abweisenden Windschutzscheiben wird möglicherweise die gesondert erhältliche externe GPS-Antenne VCA-41 benötigt.

- Vor der GPS-Antenne befindet sich ein Hindernis. → Installieren Sie das Gerät an einer Stelle, an der das Signal nicht durch die Karosserie usw. blockiert wird.

- Wenn sich auf der Windschutzscheibe eine Folie befindet, werden möglicherweise keine Signale empfangen.

→ Verwenden Sie die gesondert erhältliche externe GPS-Antenne VCA-41.

Die auf der Karte angezeigte Position des Autos entspricht nicht der tatsächlichen Position.

Dies ist auf die Fehlerspanne beim GPS-Satellitensignal zurückzuführen. Dadurch kann es zu Abweichungen von einigen hundert Metern von der tatsächlichen Position kommen.

Die Sprachführung ist nicht zu hören.

Die Lautstärke ist zu niedrig.

→ Erhöhen Sie die Lautstärke (Seite 12). Wenn das Gerät über den eingebauten Akku mit Strom versorgt wird, kann sich die Lautstärke etwas verringern.

Die Anzeige auf dem LCD-Display ist nicht normal.

• Bei hohen Temperaturen verdunkelt sich möglicherweise das LCD-Display und die Anzeige ist nicht mehr deutlich erkennbar. Bei niedrigen Temperaturen können auf dem LCD-Display Nachbilder erscheinen. Hierbei handelt es sich nicht um Fehlfunktionen. Die Phänomene verschwinden, sobald wieder die normale Betriebstemperatur erreicht ist.
  • Die Anzeige auf dem LCD-Display ist zu dunkel. → Der automatische Dimmer wurde möglicherweise aktiviert, da der Sensor 7 (Seite 6) von einer Hand o. ä. abgedeckt wurde.

Die Anschlussstation löst sich von der Befestigungsstelle.

Die Haftfähigkeit des Saugnapfs verringert sich, wenn seine Oberfläche oder die Befestigungsstelle verschmutzt ist.

→ Waschen und reinigen Sie den Saugnapf und die Befestigungsstelle (Seite 16).

Der Demo-Modus beginnt automatisch, obwohl das Gerät nicht bedient wurde.

→ Zum Deaktivieren des automatischen Demo-Modus wählen Sie im Hauptmenü „Mehr...“ → „Einstellungen“ → „Grundeinstellungen“ → „Demo-Modus“. Stellen Sie sicher, dass „Demo-Modus“ deaktiviert ist.

Zurücksetzen des Geräts

Wenn die Navigationssoftware abstürzt, setzen Sie das Gerät zurück.

Schalten Sie dazu die Hauptstromversorgung aus, indem Sie den Schalter POWER in die Position OFF stellen. Schalten Sie das Gerät nach etwa 10 Sekunden wieder ein.

POWER ONOFF POWER ON OFF

Hinweis

Wenn Sie die Hauptstromversorgung aus- und dann wieder einschalten, kann es einige Zeit dauern, bis wieder GPS-Signale empfangen werden.

Technische gegevens 18

Problemen oplossen 18

Driftstemperatur: 5 – 45 °C

Paneltyp: a-Si TFT aktivt matrissystem

Storlek: 3,5 tum (4:3)

Ca 70,1 × 52,6, 87,6 mm (h × v, d)

Segment: 230 400 (960 × 240) bildpunkter

Fäste

Driftstemperatur: 5 - 45 °C
