GEBRUIKSAANWIJZING NV-U51 SONY

Beknopte handleiding

NL

Deze handleiding gebruiken

Wanneer u deze handleiding doorless, houdt u de illustratie met de onderdelen van het apparaat (aan de achterzijde van deze pagina) geapand zodat u deze venaal elke pagina soel kunt razdplegen.

Informatie over deze handleiding

• Deze Beknopte handleiding bevat instructies voor algemene handelingen. Raadpleeg de PDF-handleiding op de bijgeleverde Cd met toepassing (CD-ROM) voor meer informatie. Raadpleeg de bijgeleverde "Read This First" (Installatiehandleiding) voor meer informatie over installatie en aansluitingen.
• De inhoud van deze handleiding is bedoeld voor gebruikers met kennis van het besturingssysteem Microsoft® Windows®. Raadpleeg de handleiding bij de computer voor meer informatie over de werking van de computer.
• Illustraties in deze handleiding kunnen afwijken van het apparaat.
• Voordat u dit systeem gebruikt, moet u deze handleiding en "Read This First" aandachtig doorlezen.
• Bewaar deze handleiding en "Read This First", zodat u deze later weer kunt raadplegen.

Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden ophaalsystemen)

Het symbool op het product of op de

verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Accessoires waarop dit van toepassing is: Accuadapter/Netspanning sadapter

Geen garantie voor verloren of beschadigde gegevens

Sony biedt geen garantie voor verloren of beschadigde gegevens.

Let op

IN GEEN GEVAL IS SONY AANSPRAKELIJK VOOR ENIGE INCIDENTELE OF INDIRECTE SCHADE OF GEVOLGSCHADE OF ANDERE SCHADE, INCLUSIEF, MAAR NIET BEPERKT TOT, WINSTDERVING, OMZETVERLIES, GEGEVENSVERLIES, HET NIET KUNNEN GEBRUIKEN VAN HET PRODUCT OF ENIGE BIJBEHORENDE APPARATEN, DOWNTIME EN TIJD VAN DE KOPER IN RELATIE TOT OF ALS GEVOLG VAN HET GEBRUIK VAN DIT PRODUCT, DE HARDWARE EN/OF DE SOFTWARE.

Welkom!

Dank u voor de aankoop van dit Sony Personal Navigation System. Voordat u met dit systeem aan de slag gaat, moet u deze handleiding aandachtig doorlezen. Bewaar deze handleiding, zodat u deze ook later kunt raadplegen.

KENMERKEN:

• Plug & Play-mogelijkheid
• Kaart van Europa (NV-U71T) (vooraf geinstalleerd)
• Regionale kaart (NV-U51) (vooraf geïnstalleerd)
• 18 talen beschikbaar voor stembegeleiding en 17 talen beschikbaar voor het schermdisplay
• 3,5-inch display van hoge kwaliteit met aanraakscherm
• Geavanceerde GPS-ontvanger met 12 parallelle kanalen
• Luidspreker van hoge kwaliteit
• RDS-TMC-compatibel (Traffic Message Channel)*
• Gebruik met een batterij
• Automatische dimmerfunctie
• Gesture Command-bediening (bediening door middel van gebaren)

* Optioneel accessoire vereist voor NV-U51.

Inhoudsopgave

Waarschuwing 4

Bedieningselementen. 6

Het apparaat inschakelen. 6

Eerste installatie uitvoeren 7

GPS-signalen ontvangen 7

Algemene handelingen 8

Menubewerkingen 8

Gesture Command-bediening (bediening door middel van gebaren) ..... 8

Bewerkingen met het toetsenbord .....9

Routes zoeken 10

De bestemming instellen en de begeleiding starten .... 10

De bestemming op andere manieren instellen....11

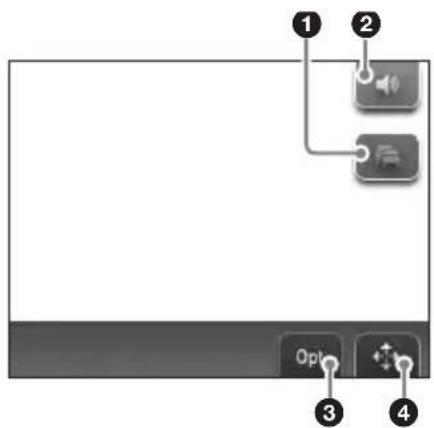

Begeleidingsschermen. 12

Systeeminstellingen 14

De bijgeleverde software gebruiken 14

Inhoud 14

Aansluiten op de computer.... 15

Aanvullende informatie 15

Voorzorgsmaatregelen 15

Opmerking over het LCD-scherm 15

Onderhoud 16

De zuignap reinigen 16

Zekeringen vervangen 16

Opmerkingen over het weggooien van het apparaat 17

Het apparaat opnieuw instellen ..... 19

Waarschuwing

LEES DEZE HANDLEIDING EN DE BIJGELEVERDE READ THIS FIRST (INSTALLATIEHANDLEIDING) VOLLEDIG DOOR VOORDAT U HET PERSOONLIJKE NAVIGATIESYSTEEM INSTALLEERT OF GEBRUIKT. ONJUISTE INSTALLATIE OF ONJUIST GEBRUIK VAN DIT APPARAAT KAN ONGELUKKEN, LETSEL OF DE DOOD TOT GEVOLG HEBBEN.

Veiligheid

• Neem de volgende maatregelen in acht:
• Installeer het navigatiesysteem op een veilige plaats waar het zicht van de bestuurder niet wordt belemmerd.
• Installeer het apparaat niet boven een airbag.
• Plaats de kabels en houder zo dat ze het rijden niet belemmeren.
• Bevestig het apparaat stevig op de houder, anders kan het apparaat vallen.
• Reinig het oppervlak van de zuignap en het bevestigingsoppervlak voordat u het apparaat bevestigt. Wanneer u het apparaat op het dashboard installeert, reinigt u het oppervlak waarop het bijgeleverde vel moet worden bevestigd. Controleer tevens na de installatie of de zuignap stevig is bevestigd. Als u dit niet doet, kan het apparaat of de houder vallen. Als u geen rekening houdt met de bovenstaande punten, kan dit onveilige situaties tot gevolg hebben.
• Oefen niet te veel druk uit op het apparaat of de houder, omdat het apparaat of de houder dan kan vallen.
• Houd u aan de plaatselijke verkeersregels en wetgeving.
• Kijk niet voortdurend op het apparaat tijdens het rijden. Dit is gevaarlijk en kan verkeersongelukken veroorzaken.
• Als u het navigatiesysteem tijdens het rijden wilt bedienen, moet u de auto eerst op een veilige plaats stoppen.
  • Pas het apparaat niet aan.
• Demonteer het apparaat niet, behalve als u het apparaat weggooit.

Wanneer u het apparaat binnenshuis gebruikt

• Gebruik de netspanningsadapter niet als er weinig ruimte rond het stopcontact is, bijvoorbeeld tussen een muur en meubilair.
• Gebruik dit product in de buurt van een stopcontact. Zo kunt u in geval van een storing tijdens het gebruik de stekker onmiddellijk uit het stopcontact halen en het product uitschakelen.
• Zorg ervoor dat er geen metalen voorwerpen in contact komen met de metalen onderdelen van het product of de verbindingskabel. Dit kan kortsluiting veroorzaken en schade aan het product toebrengen.
• Houd de metalen contactpunten altijd goed schoon.

Gebruik

• Plaats geen vreemde voorwerpen in de houderaansluiting (13) van het apparaat. Dit kan storingen veroorzaken.
• Druk op I/① (4) om het apparaat uit te schakelen, haal het apparaat uit de houder en koppel de accuadapter los. Als u dit niet doet, kan de accu van de auto leeglopen. Houd rekening met het volgende.
  Als de aanstekeraansluiting van de auto niet is aangesloten op de ACC-positie van het contactslot, wordt er nog steeds stroom geleverd aan de ingebouwde stroomvoorziening van het apparaat, zelfs als het contact is uitgeschakeld of het apparaat niet wordt gebruikt.
• Sluit geen andere accessoires (accuadapter, netspanningsadapter, enzovoort) dan de bijgeleverde of optionele accessoires aan.
• Stel het apparaat niet bloot aan vuur of water. Dit kan storing veroorzaken.
• Haal het apparaat uit de auto als u uit de auto stapt om te voorkomen dat het apparaat wordt gestolen of dat het apparaat wordt beschadigd door hoge temperaturen in de auto.
• De ingebouwde batterij kan niet worden opgeladen bij temperaturen buiten het bereik van 5 – 45 °C.
• Laat het apparaat niet achter bij hoge omgevingstemperaturen. De capaciteit van de ingebouwde batterij kan hierdoor verslechteren of de ingebouwde batterij kan niet meer worden opgeladen.

GPS

GPS-satellieten (Global Positioning System) zenden continu signalen uit ten behoeve van positiebepaling op aarde. Als deze signalen door een GPS-antenne worden ontvangen, kunnen gebruikers worden geïnformeerd over hun positie (breedtegraad, lengtegraad en hoogte). Voor een tweedimensionale positiebepaling (breedtegraad en lengtegraad) is informatie nodig van 3 satellieten. Voor een driedimensionale positiebepaling (breedtegraad, lengtegraad en hoogte) zijn 4 satellieten nodig. Aangezien GPS-satellieten worden beheerd door het Amerikaanse ministerie van defensie, moet er rekening worden gehouden met een bewust aangebrachte foutmarge van een aantal meter tot 10 meter. Hierdoor kan het GPS-navigatiesysteem, afhankelijk van de omstandigheden, een fout maken van tussen de 10 meter en rond de 200 meter. Aangezien de GPS-informatie afkomstig is van satellietsignalen, kan het onder de volgende omstandigheden moeilijk of onmogelijk zijn om de informatie te verkrijgen:

• In tunnels of parkeergarages

- Onder een viaduct

• Tussen hoge gebouwen

• Tussen hoge bomen met een dicht bladerdak

Na de installatie parkeert u de auto maximaal 20 minuten op een veilige, open plek (zonder hoge gebouwen, enzovoort) zodat de GPS-signalen kunnen worden ontvangen voordat u het navigatiesysteem gebruikt.

Opmerking

Het duurt even voordat een GPS-signaal wordt ontvangen als u het apparaat op ON zet nadat u de stroomvoorziening op OFF hebt gezet, nadat de ingebouwde batterij volledig is ontladen of nadat u het apparaat opnieuw hebt ingesteld.

Software

Lees de "END-USER LICENSE AGREEMENT" (Licentieovereenkomst voor eindgebruikers) aandachtig door voordat u het apparaat gebruikt.

Bedieningselementen

Zie de aangegeven pagina's voor meer informatie.

1 VOICE/POSITION-toets 8, 10

Tijdens de routebegeleiding:

De volgende instructies van de stembgeleiding beluisteren.

In het menuscherm:

De kaart weergeven.

In het kaartscherm:

De huidige positie van de auto weergeven.

2 Display/aanraakscherm

3 Ingebouwde GPS-antenne

4 I/⏻ (aan/wachtstand) toets 6

Het apparaat in-/uitschakelen.

5CHG-aanduiding (batterij opladen)

Brandt rood tijdens het opladen.

6USB-aansluiting 15

Hierop kan een computer worden aangesloten met de USB-kabel.

7 Sensor voor automatische dimmer

Hiermee wordt het omgevingslicht gedetecteerd en wordt de helderheid van het scherm automatisch aangepast.

8DC IN 5V-aansluiting

Hierop kan de netspanningsadapter worden aangesloten.

9 Aansluitingsklep

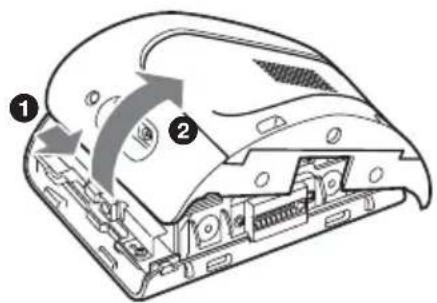

Opmerking

Als u de aansluitingsklep per ongeluk los trekt, gebruikt u een puntig voorwerp om de klep weer in het apparaat te drukken.

10 POWER-schakelaar 6, 19

De stroomvoorziening in-/uitschakelen; het apparaat opnieuw instellen.

11 Luidspreker

Hiermee worden stembegeleiding en waarschuwingen uitgevoerd.

12 Aansluiting voor externe GPS-antenne*

Hiermee kan de externe GPS-antenne op de houder worden aangesloten.

13Houderaansluiting

* Optioneel accessoire

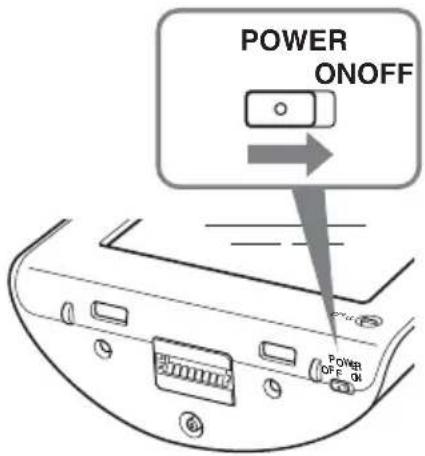

Het apparaat inschakelen

Wanneer u het apparaat voor het eerst gebruikt, moet u de stroomvoorziening inschakelen door de POWER-schakelaar op ON te zetten.

POWER ONOFF POWER OFF OK

Hierna kunt u op I/½ rechtsboven op het apparaat drukken om het apparaat in of uit te schakelen.

Het apparaat uitschakelen

Druk op I/

Het apparaat schakelt over naar de wachtstand om het stroomverbruik te beperken.

Opmerkingen

• Schakel de stroomvoorziening alleen uit als u het apparaat langer dan 3 maanden niet gaat gebruiken.
• Als u de stroomvoorziening uitschakelt, kan het even duren voordat u GPS-signalen ontvangt wanneer u de stroomvoorziening weer inschakelt.
• Verwijder het apparaat uit de houder en koppel de accuadapter los wanneer u het apparaat niet gebruikt. Hiermee voorkomt u dat de accu van de auto leegloopt.

Eerste installatie uitvoeren

De volgende items kunnen worden geconfigureerd met de opstartconfiguratiewizard.

• Taal voor het scherm en de stembegeleiding
• Afstandsnotatie (mijlen/kilometers)
  – Helderheid van het scherm
• 24-/12-uurs notatie
• Uw thuisadres

Volg de instructies op het scherm om de installatie uit te voeren.

De bovenstaande items kunnen op elk gewenst moment worden gewijzigd in het instelmenu (pagina 14).

GPS-signalen ontvangen

Na de installatie parkeert u de auto maximaal 20 minuten op een veilige, open plek (zonder hoge gebouwen, enzovoort) zodat de GPS-signalen kunnen worden ontvangen voordat u het navigatiesysteem gebruikt. Het systeem heeft signalen van ten minste 3 GPS-satellieten nodig om de huidige positie van de auto correct te kunnen berekenen.

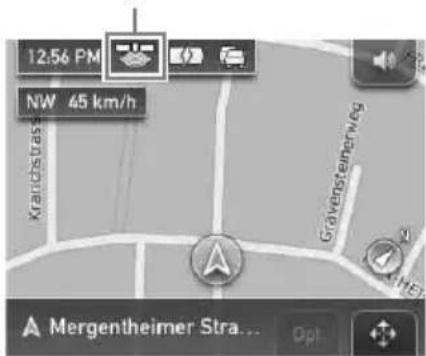

Aanduiding voor GPS-status*

12:56 PM NW 45 km/h Krankstrass Grövensteinerweg A Mergentheimer Stra... Opt

* Het pictogram geeft de ontvangststatus voor GPS-signalen aan. De aanduiding gaat rood branden als het signaal niet kan worden ontvangen.

Algemene handelingen

Algemene procedures voor het bedienen van het systeem worden uitgelegd.

Algemene handelingen kunt u uitvoeren op het aanraakscherm. Raak voorzichtig met uw vinger de weergegeven pictogrammen aan.

Opmerking

Druk niet te hard op het display en raak het display niet aan met een scherp voorwerp, zoals een pen, enzovoort.

Menubewerkingen

Het hoofdmenu wordt weergegeven wanneer u het apparaat inschakelt door op I/© te drukken (behalve tijdens de routebegeleiding; dan wordt de kaart weergegeven).

12:56 PM Navigeren Naar huis in de omgeving Kaart Meer...

Als u het hoofdmenu wilt weergeven vanuit het kaartscherm, raakt u de kaart aan.

Als u wilt terugkeren naar het hoofdmenu vanuit een willekeurig menuscherm, drukt u op VOICE/POSITION en raakt u vervolgens de kaart aan.

U kunt items in het menu als volgt instellen.

1 Geef het hoofdmenu weer.
2 Raak "Meer..." aan.

3 Raak "Instellingen" aan.

De lijst met instelcategorieën wordt weergegeven.

12:56 PM Actuele kaart Routeprofiel i POI's Basis- instellingen

4 Raak de gewenste instelcategorie en het instelitem aan en geef de gewenste instelling op.

Als u door de lijst wilt bladeren, raakt u ▲/▼ aan.

Procedurevoorbeeld: de

standaardkaartweergave instellen

Tijdens menubewerkingen:

Als u wilt terugkeren naar het vorige scherm, raakt u of aan

Als u de menuselectie wilt annuleren, drukt u op VOICE/POSITION (de huidige positie van de auto wordt weergegeven).

Opmerking

De items in het menu en de instelmethode kunnen per geselecteerd menu-item verschillen.

Gesture Command-bediening (bediening door middel van gebaren)

In kaartschermen (behalve in de stand voor bladeren in de kaart) kunt u veelgebruikte bewerkingen eenvoudig uitvoeren door met uw vinger over het scherm te bewegen. Dit wordt Gesture Command-bediening (bediening door middel van gebaren) genoemd.

Actie Gebaar

Navigatie naar uw thuisadres starten
	Een dakje.
Navigatie starten naar de dichtstbijzijnde POI die is opgeslagen in de Snelkoppelingen*	Snelkoppeling 1Horizontale lijn (van links naar rechts).
	Snelkoppeling 2[TWG]
	Verticale lijn (naar beneden).
	Snelkoppeling 3Horizontale lijn (van rechts naar links).

* Zie pagina 11 en 14 voor meer informatie over Snelkoppelingen.

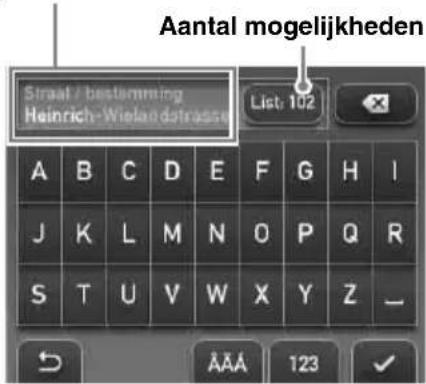

Bewerkingen met het toetsenbord

Het toetsenbord wordt weergegeven wanneer u tekst moet invoeren.

U hoeft tekens alleen in hoofdletters in te voeren, de tekens worden automatisch omgezet naar de juiste tekens. U kunt, indien nodig, speciale tekens invoeren.

Mogelijkheid/invoerveld

Aantal mogelijkheden Straat / bestamming Heinrich-Wielandstrasse List: 102 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z _

Actie Handeling

Een letter invoeren De toets met het gewenste teken.
Een speciaal teken invoeren	"ÄÄÄ" om over te schakelen naar het toetsenbord voor speciale tekens en vervolgens het gewenste teken; daarna "ABC" om weer terug te schakelen.
Een cijfer invoeren "123" om over te schakelen naar het toetsenbord voor cijfers en vervolgens de gewenste cijfertoets; daarna "ABC" om weer terug te schakelen.
Een spatie invoeren
Een teken verwijderen
Een mogelijkheid selecteren	√ of de mogelijkheid in de lijst.
De lijst met mogelijkheden weergeven*	"List"

* De lijst met mogelijkheden wordt automatisch weergegeven naarmate het aantal mogelijkheden afneemt terwijl u tekens invoert.

Routes zoeken

Het systeem zoekt automatisch naar routes nadat u de bestemming hebt ingesteld.

Controleer voordat u begint of er voldoende GPS-signalen worden ontvangen voor de navigatie (pagina 7).

De bestemming instellen en de begeleiding starten

Hier wordt de procedure voor het zoeken naar de route en het starten van de routebegeleiding uitgelegd.

Ter illustratie wordt het instellen van de bestemming op adres uitgelegd.

Zie "De bestemming op andere manieren instellen" op pagina 11 voor meer informatie over andere manieren waarop de bestemming kan worden ingesteld.

Voor uw veiligheid parkeert u de auto op een veilige plek en moet u de bestemmingsinformatie invoeren voordat u gaat rijden.

1 Geef het hoofdmenu weer.

Raak de kaart in het kaartscherm aan. Druk op VOICE/POSITION in het menuscherm en raak de kaart aan.

Navigeren: Adres invoeren Laatste bestemmi... Adresboek in een plaats in het hele land

3 Selecteer "Adres invoeren" en voer de adresgegevens in.

Voer de items in de onderstaande volgorde in en raak of de mogelijkheid in de lijst aan om door te gaan.

Zie "Bewerkingen met het toetsenbord" op pagina 9 voor meer informatie over het invoeren van tekens.

①"Land"
②"Plaats of postcode"

Als het mogelijk is de bestemming te bepalen aan de hand van de geselecteerde postcode ^*1 , wordt het bevestigingsbericht voor het adres weergegeven. Selecteer "Route berekenen".

③"Straat / bestemming"
4 "Huisnummer" of "Dwarsstraat"*2 Het bevestigingsbericht voor het adres wordt weergegeven.

*1 Alleen beschikbaar in het Verenigd Koninkrijk en Nederland.
*2 Alleen beschikbaar als deze in de geselecteerde straat voorkomt.

12:56 PM 26 Heinrich-Wielandstrasse Zentrum Mönchengladbach: D-86547 Deutschland Route berekenen Options

4 Selecteer "Route berekenen".

De route wordt berekend en de routebegeleiding wordt gestart.

De bestemming aanpassen

U kunt van het bevestigingsbericht voor het adres overschakelen naar de stand voor bladeren in de kaart om de bestemming aan te passen.

1 Raak aan om over te schakelen naar de stand voor bladeren in de kaart.
2 Sleep het scherm om de bestemming aan te passen.
3 Raak -am om het menu voor bladeren in de kaart weer te geven en selecteer "Daarheen navigeren".

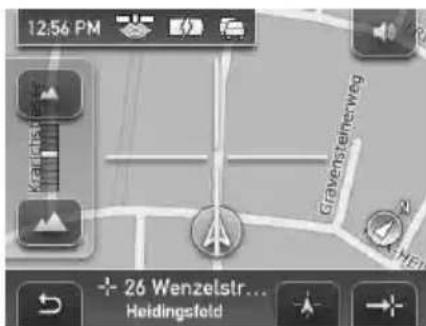

Zie "Stand voor bladeren in de kaart" op pagina 13 voor meer informatie over bewerkingen in de stand voor bladeren in de kaart.

De bestemming op andere manieren instellen

Op de volgende manieren kunt u ook de bestemming instellen en routes zoeken.

Selecteer in het hoofdmenu de items in de onderstaande volgorde en selecteer vervolgens (indien nodig) "Route berekenen".

Raadpleeg de bijgeleverde PDF-handleiding voor meer informatie.

in de omgeving

Routes naar POI's, zoals restaurants en hotels, zoeken in de buurt van de auto.

Selecteer "in de omgeving" en vervolgens een van de volgende opties.

Routes zoeken naar de dichtstbijzijnde POI van de categorie die is opgeslagen in

Snelkoppelingen. Categorieën in

Snelkoppelingen kunnen worden aangepast in het instelmenu (pagina 14).

"Zoeken op naam"

Voer de naam van de POI rechtstreeks in.

"Zoeken op categorie"

Selecteer de gewenste POI-categorie in de lijst.

Naar huis

Routes zoeken naar uw thuisadres als u dit hebt geregistreerd.

Navigeren

Selecteer "Navigeren" en vervolgens een van de volgende opties.

"in het hele land"

Routes zoeken naar een POI, zoals een vliegveld, enzovoort, in het opgegeven land.

"in een plaats"

Routes zoeken naar een POI, zoals een restaurant, hotel, enzovoort, in de opgegeven plaats.

"Adresboek"

Routes zoeken naar een opgeslagen bestemming.

"Laatste bestemmingen"

Routes zoeken naar bestemmingen die onlangs zijn gezocht.

Begeleidingsschermen

Is de route eenmaal berekend, dan wordt u aan de hand van beeld en geluid naar de bestemming begeleid.

Informatie over het menu van de kaart

① Gedetailleerde TMC-informatie weergeven.* 1
②Het volume aanpassen.* 2
③Het optiemenu weergeven.
④ Schakelen naar de stand voor bladeren in de kaart.

*1 Wanneer de bijgeleverde (of optionele) TMC-houder gebruikt, wordt dit alleen weergegeven wanneer er opstoppingen plaatsvinden op de gevonden route.

*2 Als het apparaat wordt gevoed door de ingebouwde batterij, kan het volume enigszins afnemen.

2D-kaart

Rechtdoor rijden (tijdens routebegeleiding)

11:56 AM 28 km 12:42 PM 10 km Mergentheimer Str Wenzefrasse Opt. D E F G Kanichstur Gränst-Greinweg

Rechtdoor rijden (in andere gevallen)

12:5 PM NW 45 km/h Kranichstrasse Gravensterverweg Mergentheimer Stra... Opt.

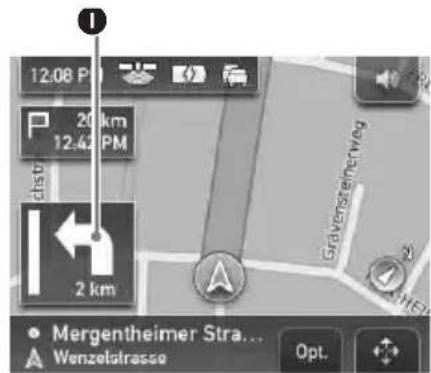

In de buurt van een kruispunt

12:08 PM 20 km 12.42 PM chst 2 km Gravengesleihweg Mergentheimer Stra... Wenzelsstrasse Opt.

In de buurt van een kruispunt (dichterbij)

12:15 PM 19 km 12.42 PM Mergenthalmer Stra... Wenzelsstraße Opt. J K

A Huidige tijd/GPS-status/batterijstatus/TMC-status Raadpleeg de bijgeleverde PDF-handleiding voor meer informatie.
B Afstand/geschatte aankomsttijd tot bestemming
©Huidige positie
D Afstand tot volgende afslag
E Huidige straatnaam
FVolgende straatnaam
G Aanduiding voor het noorden
H Huidige richting/huidige snelheid
①Instructies voor volgende afslag
Balkaanduiding van afstand tot volgende afslag
KInstructies na volgende afslag

3D-kaart

U kunt de 3D-kaart instellen in het instelmenu (pagina 14).

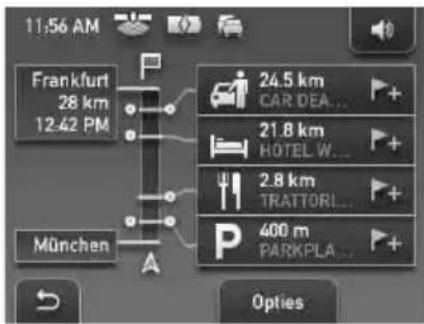

Dynamische route-informatie

In dit scherm worden de afstand tot de bestemming, POI-informatie, enzovoort weergegeven.

Als u dit scherm wilt weergeven, selecteert u "Opties" → "Dynamische route-informatie" in het kaartscherm.

Raadpleeg de bijgeleverde PDF-handleiding voor meer informatie.

11:56 AM Frankfurt 28 km 12.42 PM München 24.5 km CAR DEA... 21.8 km HOTEL W... 2.8 km TRATTORI... 400 m PARKPLA... Options

Routescherm

U kunt de volledige route naar de bestemming weergeven.

Als u dit scherm wilt weergeven, selecteert u "Opties" → "Route weergeven" in het kaartscherm.

Stand voor bladeren in de kaart

U kunt vanuit het kaartscherm overschakelen naar de stand voor bladeren in de kaart door aan te raken, ongeacht of de routebegeleiding is ingeschakeld.

In de stand voor bladeren in de kaart wordt een dradenkruis op de kaart weergegeven en kunt u het scherm slepen om te bladeren in te kaart.

12:56 PM Gravensteinerweg 26 Wenzelstr... Heidingsfeld

Raak / aan om de schaal van de kaart aan te passen.

Plaats het midden van het dradenkruis op het gewenste punt en raak vervolgens -am om het menu voor bladeren in de kaart weer te geven, waarin u het punt als bestemming kunt instellen, enzovoort.

Raak -nan om terug te keren naar het scherm met de huidige positie van de auto.

Systeeminstellingen

Verschillende instellingen met betrekking tot het systeem en het geheugen kunnen worden gewijzigd.

Selecteer in het hoofdmenu "Meer..." →

"Instellingen" → de gewenste categorie → het gewenste item hieronder om de instelling op te geven.

Ter illustratie worden hieronder verschillende representatieve instellingen uit elke categorie beschreven.

Raadpleeg de bijgeleverde PDF-handleiding voor meer informatie.

Basisinstellingen

Navigatieweergave (de

standaardkaartweergave (2D of 3D) selecteren),

Afstand/aankomsttijd tot bestemming

weergeven (afstand tot de bestemming en aankomsttijd weergeven/verbergen), enzovoort.

Actuele kaart

Huidige kaart (een kaart selecteren die op het apparaat is opgeslagen).

POI's

POI's weergeven (POI's weergeven/

verbergen), Snelkoppeling 1-3 (3

veelgebruikte POI-categorieën opslaan, die kunnen worden gebruikt als snelkoppeling wanneer u de bestemming instelt).

Routeprofiel

Type route (de zoekvoorkeur voor de route selecteren), Snelwegen (snelwegen toestaan/ vermijden/niet toestaan), enzovoort.

Opmerking

Waarschuwingen met betrekking tot de kaartinformatie zijn niet altijd correct vanwege wegwerkzaamheden, enzovoort. Verkeerssituaties en verkeersregels hebben per definitie voorrang op de informatie die door het navigatiesysteem wordt verstrekt.

De bijgeleverde software gebruiken

De belangrijkste functies van de software op de bijgeleverde CD-ROM worden hieronder beschreven.

Als u de CD-ROM in de computer plaatst, wordt het scherm automatisch weergegeven. Volg de instructies op het scherm.

Systeemvereisten

• Besturingssysteem: Windows 2000/XP
  • CD-ROM-/DVD-ROM-station
• USB-poort
• Processor met minimale snelheid van 150 MHz

Inhoud

PC-verbindingssoftware installeren

Verbindingssoftware voor de computer (ActiveSync) kan worden geinstalleerd.

Talenwizard

Taalgegevens voor het scherm en de stembegleiding kunnen aan het apparaat worden toegevoegd en onnodige taalgegevens kunnen van het apparaat worden verwijderd.

Handboek lezen

U kunt de PDF-handleiding lezen, waarin u meer informatie over de beschikbare bewerkingen kunt vinden.

Support

Eenvoudige toegang tot de Sony-ondersteuningssite voor navigatie is beschikbaar. Ga naar deze site voor technische ondersteuning, zoals software-updates, veelgestelde vragen, enzovoort.

Aansluiten op de computer

Voordat u het apparaat aansluit op uw computer, installeert u de PC-verbindingssoftware (ActiveSync) op de computer.

1 Sluit het apparaat met de netspanningsadapter en de netspanningskabel aan op een stopcontact.

2 Sluit het apparaat met de USB-kabel aan op de computer.

Sluit de kleine stekker van de USB-kabel aan op de USB-aansluiting van het apparaat en sluit de grote stekker aan op een USB-poort van de computer.

Opmerkingen over gegevensoverdracht

Voer tijdens de overdracht de volgende handelingen niet uit:

– De USB-kabel of de netspanningsadapter loskoppelen.
- De stroomvoorziening van het apparaat uitschakelen, de wachtstand van het apparaat activeren of het apparaat opnieuw instellen.
- De computer uitschakelen, de wachtstand van de computer activeren of de computer opnieuw opstarten.

Als u de overdracht halverwege wilt annuleren, klikt u op knop voor annuleren op het scherm van de computer.

Aanvullende informatie

Voorzorgsmaatregelen

Wanneer uw auto in de volle zon heeft gestaan, moet u eerst het apparaat laten afkoelen voordat u het gaat gebruiken.

Condensvorming

Op een regenachtige dag of in een zeer vochtige omgeving kan vocht condenseren in het apparaat. In dat geval kan de werking van het apparaat worden verstoord. Schuif in dergelijke gevallen de POWER-schakelaar rechts onder op het apparaat in de stand OFF en wacht ongeveer een uur tot het vocht is verdampt.

Opmerking over het LCD-scherm

Er worden wellicht een aantal stilstaande blauwe, rode of groene stippen op de monitor weergegeven. Deze "heldere stippen" kunnen voorkomen op LCD-schermen. Het LCD-scherm is vervaardigd met precisietechnologie en 99,99 % van de pixels werken. Het is echter mogelijk dat een klein percentage (over het algemeen 0,01 %) van de pixels niet goed wordt verlicht. De weergave wordt hierdoor echter niet gehinderd.

Onderhoud

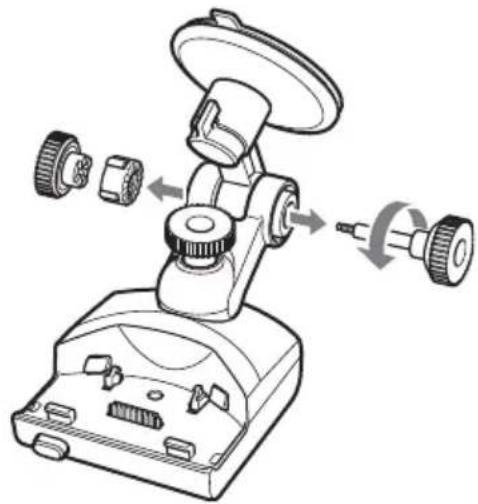

De zuignap reinigen

Was het oppervlak van de zuignap schoon als dit vuil wordt en de zuigkracht afneemt.

Voor het schoonwassen moet u het gedeelte met de zuignap verwijderen van de houder aan de hand van de volgende procedure.

1 Houd de linkerknop vast, draai de rechterknop los en verwijder beide knoppen.

2 Haal het gedeelte met de zuignap los.

3 Was het oppervlak van de zuignap schoon met water.

Reinig en droog de zuignap voordat u deze weer bevestigt.

Als u de zuignap weer wilt bevestigen, plaatst u de zuignap in de houder en plaatst u de linker- en rechterknop terug, waarna u de rechterknop vastdraait.

Waarschuwing

• Was de zuignap nooit schoon terwijl deze nog op de houder is bevestigd. De houder kan hierdoor worden beschadigd.
• Gebruik geen schoonmaakmiddelen en was de zuignap alleen schoon met water.
• Zorg ervoor dat u de zuignap droogt voordat u deze weer bevestigt.

Opmerkingen

• Als de zuignap een afdruk op de ruit achterlaat, kunt u dit schoonmaken met water.
• Het dashboard kan een afdruk achterlaten op het oppervlak van de zuignap. Dit is echter niet van invloed op de zuigkracht.

Zekeringen vervangen

Vervang een zekering in de accuadapter altijd door een identiek exemplaar. Als de zekering doorbrandt, moet u de voedingsaansluiting controleren en de zekering vervangen. Brandt de zekering vervolgens nogmaals door, dan kan er sprake zijn van een defect in het apparaat. Raadpleeg in dat geval de dichtstbijzijnde Sonyhandelaar.

Zekering (2,5 A) Vastdraaien Verwijderen

Waarschuwing

Gebruik nooit een zekering die zwaarder is dan de bijgeleverde zekering, omdat het apparaat anders kan worden beschadigd.

Opmerkingen over het weggooien van het apparaat

Verwijder de ingebouwde lithium-ionbatterij wanneer u het apparaat weggooit en breng de batterij naar een kringlooppunt.

De procedure voor het verwijderen van de batterij wordt hieronder uitgelegd.

Opmerking

Demonteer het apparaat niet, behalve als u het apparaat weggooit.

1 Schakel de stroomvoorziening uit door de POWER-schakelaar op OFF te zetten.
2 Verwijder de aansluitingsklep 9 (pagina 6).
3 Verwijder de 2 schroeven aan de onderkant van het apparaat met een schroevendraaier.

4 Schuif het achterpaneel en til dit op om het te openen.

5 Verwijder de batterij.

6 Isoleer de aansluiting met tape.

Opmerkingen over de lithium-ionbatterij

• Houd de lithiumbatterij buiten het bereik van kinderen.
• Houd de batterij niet vast met een metalen tang. Dit kan kortsluiting veroorzaken.

WAARSCHUWING

Bij oneigenlijk gebruik kan de batterij ontploffen.

Probeer niet de batterij op te laden of te openen; werp ook een lege batterij nooit in het vuur.

Voor de Klanten in Nederland

Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).

1) Dit apparaat bevat een vast ingebouwde batterij die niet vervangen hoeft te worden tijdens de levensduur van het apparaat.
2) Raadpleeg uw leverancier indien de batterij toch vervangen moet worden. De batterij mag alleen vervangen worden door vakbekwaam sevicepersoneel.
3) Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).
4) Lever het apparaat aan het einde van de levensduur in voor recycling, de batterij zal dan op correcte wijze verwekt worden.

Technische gegevens

Hoofdeenheid

Bedrijfstemperatuur: 5 – 45 °C

Voedingsvereisten: 5 V gelijkstroom (van meegeleverde netspanningsadapter)

Aansluitblok:

Houderaansluiting

DC IN 5V-aansluiting

USB-aansluiting

Aansluiting voor externe GPS-antenne

Luidspreker: Ovale luidspreker van 20 × 40 mm

Stroomverbruik: Ongeveer 0,5 A

Afmetingen: Ongeveer 103,8 × 87,6 × 32,8 mm (b × h × d, exclusief uitstekende delen)

Gewicht: Ongeveer 280 g

Monitor

Systeem: Transmissief LCD (liquid crystal display)

Besturingssysteem: a-Si TFT Active Matrix System

Afmetingen: 3,5 inch (4:3)

Ongeveer 70,1 × 52,6, 87,6 mm (h × v, d)

Segment: 230.400 (960 × 240) punten

Houder

Bedrijfstemperatuur: 5 – 45 °C

Voedingsvereisten: 5,2 V gelijkstroom (van bijgeleverde 12 V-accuadapter (negatieve aarde))

Aansluitblok:

Aansluiting van het apparaat

DC IN 5.2V-aansluiting

TMC-antenneaansluiting (alleen NV-U71T)

Ontvangstfrequentie: 87,5 – 108,0 MHz

(alleen NV-U71T)

Oplaadduur/gebruiksduur ingebouwde batterij

Oplaadduur

Met de bijgeleverde accuadapter/

netspanningsadapter: Ongeveer 4,5 uur (met het apparaat ingeschakeld), of 2,5 uur (in de wachtstand)

Gebruiksduur

Maximaal 6,5 uur (afhankelijk van het gebruik)

Optionele accessoires

Externe GPS-antenne: VCA-41

TMC-houder voor in de auto: NVA-CU4T

Installatiepakket voor in de auto: XA-49FM

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

• Er werden geen halogene brandvertragende producten gebruikt in de betreffende printplaat/printplaten.
• Gebruik van herlaadbare lithium ion batterijen.
• Het golfkarton biedt het product een optimale bescherming tegen schokken.
• Het karton werd bedrukt met inkt op basis van plantaardige olie vrij van vluchtige organische stoffen.

Problemen oplossen

De onderstaande controlelijst kan u helpen bij het oplossen van problemen die zich met het apparaat kunnen voordoen.

Voordat u de onderstaande controlelijst doorneemt, moet u eerst de aanwijzingen voor aansluiting en gebruik controleren.

De bedieningspictogrammen op het scherm werken niet.

De bediening kan langer duren wanneer een kaart wordt weergegeven.

Het apparaat wordt niet ingeschakeld.

→ Controleer vooraf of de POWER-schakelaar rechtsonder op het apparaat op ON is gezet.
→ Laad de ingebouwde batterij op.
→ Controleer of het apparaat stevig is bevestigd op de houder. Raadpleeg de bijgeleverde "Read This First" (Installatiehandleiding) voor meer informatie over installatie.

De ingebouwde batterij kan niet worden opgeladen.

→ Controleer vooraf of de POWER-schakelaar rechtsonder op het apparaat op ON is gezet.
→ Als de netspanningsadapter wordt gebruikt, moet u deze uit het stopcontact halen en weer opnieuw aansluiten.
→ De ingebouwde lithium-ionbatterij kan worden opgeladen bij temperaturen tussen 5 – 45 °C. De batterij mag niet worden opgeladen als de temperatuur in het apparaat oploopt vanwege direct zonlicht, enzovoort. Dit is geen storing.

Het GPS-signaal kan niet worden ontvangen.

Lees eerst het GPS-overzicht (pagina 5) en selecteer vervolgens "Meer..." in het hoofdmenu → "GPS-status" om de GPS-status te controleren.

• Het systeem kan geen GPS-signalen ontvangen omdat deze worden geblokkeerd.
  → Verplaats uw auto naar een locatie waar de signalen goed kunnen worden ontvangen.
• De ontvangst van het GPS-signaal is zwak.
  → De optionele externe GPS-antenne VCA-41 is wellicht vereist voor een verwarmde ruit of een ruit die warmte reflecteert.
• Er bevindt zich een obstakel vóór de GPS-antenne.
  → Installeer het apparaat op een plaats waar het signaal niet wordt onderbroken door de carrosserie van de auto, enzovoort.
• Het signaal wordt wellicht niet ontvangen als er een coating op de ruit is aangebracht.
  → Gebruik de optionele externe GPS-antenne VCA-41.

De positie van de auto op de kaart komt niet overeen met de huidige weg.

De foutmarge van het signaal van de GPS-satellieten is te groot. In het slechtste geval kan er sprake zijn van een maximale foutmarge van enkele honderden meters.

De stembegeleiding kan niet worden gehoord.

Het volume is te laag.

→ Verhoog het volume (pagina 12).

Als het apparaat wordt gevoed door de ingebouwde batterij, kan het volume enigszins afnemen.

Het LCD-scherm wordt niet normaal weergegeven.

• Bij hoge temperaturen wordt het LCD-scherm donker en minder helder. Bij lage temperaturen kan nabeeldvorming optreden bij het LCD-scherm. Dit zijn geen storingen en het LCD-scherm werkt weer normaal wanneer de temperatuur weer binnen het opgegeven bedrijfsbereik komt.
• Het LCD-scherm is donker.
  → De functie voor de automatische dimmer is wellicht geactiveerd omdat de bijbehorende sensor 7 (pagina 6) is bedekt door een hand, enzovoort.

De houder raakt los van het bevestigingsoppervlak.

De zuigkracht neemt af als het oppervlak van de zuignap of het bevestigingsoppervlak vuil wordt.

→ Was de zuignap en het bevestigingsoppervlak schoon (pagina 16).

De demonstratie wordt automatisch gestart, zelfs als er geen bewerking wordt uitgevoerd.

→ Als u de automatische demonstratie wilt uitschakelen, selecteert u "Meer..." in het hoofdmenu → "Instellingen" → "Basisinstellingen"
→ "Demonstratie". Zorg ervoor dat "Demonstratie" is uitgeschakeld.

Het apparaat opnieuw instellen

Als de navigatiesoftware vastloopt, start u het apparaat opnieuw op.

Schakel de stroomvoorziening uit door de POWER-schakelaar op OFF te zetten en schakel het apparaat na ongeveer 10 seconden weer in.

POWER ONOFF POWER ON

Opmerking

Als u de stroomvoorziening uitschakelt, kan het even duren voordat u GPS-signalen ontvangt wanneer u de stroomvoorziening weer inschakelt.
