BRUKSANVISNING NV-U51 SONY

Hur du använder den här

bruksanvisningen

När du Böser den här bruksamisningen här du hus bilden över kontrollerne (på buksidan av den här sidan) dppen här snabb referens trän sidan du tr på.

Como utilizar este manual

• Den här snabbstartguiden innehåller information om grundläggande hantering. Mer information finns i PDF-manualen på den medföljande programvaruskivan (CD-ROM-skivan). Mer information om installation och anslutningar finns i "Read This First" (Installationsmanual).
• Innehållet i den här manualen är skriven för användare med kunskap om operativsystemet Microsoft® Windows®. Mer information om hur du använder datorn finns i manualen till den.
• Det är inte säkert att illustrationerna i den här manualen exakt stämmer överens med enheten som den ser ut i verkligheten.
• Innan du använder det här systemet bör du läsa igenom den här manualen och "Read This First".
• Förvara den här manualen och "Read This First" på en plats där den finns till hands; du kan behöva den som referens i framtiden.

Omhändertagande av gamla elektriska och elektroniska produkter (Användbar i den Europeiska Unionen och andra Europeiska länder med separata insamlingssystem)

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Användbara tillbehör: Bilbatteriadapter/Nätadapter

Garantin täcker inte förlorad eller skadad information

Sony ger ingen garanti för förlorad eller skadad information.

Varning!

SONY KAN INTE UNDER NÅGRA FÖRHÅLLANDEN GÖRAS ANSVARIG FÖR DIREKTA ELLER INDIREKTA SKADOR, FÖLJDSKADOR ELLER ANDRA SKADOR, INRÄKNAT OCH UTAN BEGRÄNSNING, EKONOMISKA FÖRLUSTER, FÖRLORAD INKOMST, DATAFÖRLUST ELLER FÖRLUSTER SOM UPPKOMMIT AV ATT ENHETEN ELLER TILLHÖRANDE UTRUSTNING INTE HAR KUNNAT ANVÄNDAS PÅ GRUND AV STÄLLTID, ELLER FÖRLUST AV KÖPARENS TID, SOM VARIT BEROENDE AV ANVÄNDANDET AV DEN HÄR PRODUKTEN OCH DESS MASKIN- OCH/ELLER PROGRAMVARA.

Välkommen!

Tack för att du visade oss förtroende genom att välja Sony Personal Navigation System. Innan du använder det här systemet bör du läsa igenom den här manualen. Spara den – du kan behöva den igen.

FUNKTIONER:

• Plug & Play-kompatibel
• Förinstallerad karta över Europa (NV-U71T)
• Förinstallerad regional karta (NV-U51)
• Du kan välja mellan 18 språk för röstanvisningar, och mellan 17 språk för skärmmeddelanden
• 3,5-tums högkvalitativt teckenfönster med pekskärm
  • Avancerad 12-kanalig parallell GPS-mottagare
  • Högkvalitativ högtalare
• RDS-TMC-kompatibel (Traffic Message Channel)*
• Kan drivas med batterier
• Funktion för automatisk avbländning
• Gesture Command-kontroll (pekstyrning)
  * Tillbehör som krävs för NV-U51.

Innehållsförteckning

Varning!....4

Kontrollernas placering 6

Slå på enheten 6

Utföra initierande inställning....7

Ta emot GPS-signaler 7

Grundläggande hantering 8

Menyhantering....8

Gesture Command-kontroll (pekstyrning) .... 9

Åtgärder från tangentbordet. 9

Ruttsökning 10

Ställa in resmål och startanvisningar....10

Andra sätt att ange resmålet. 11

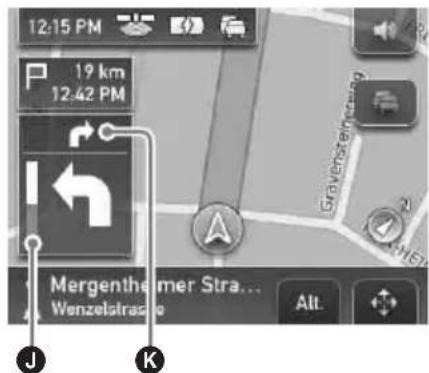

Anvisningsskärmar 11

Systeminställningar 13

Använda den medföljande programvaran 14

Innehåll.... 14

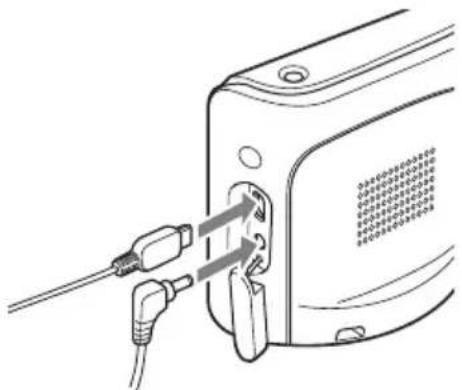

Ansluta till en dator 14

Ytterligare information 15

Försiktighetsåtgärder 15

Angående LCD-skärmen 15

Underhåll 15

Rengöra sugkoppen 15

Byta säkring 16

Återställa enheten. 19

Varning!

LÄS IGENOM DEN HÄR BRUKSANVISNINGEN OCH DEN MEDFÖLJANDE READ THIS FIRST (INSTALLATIONSMANUAL) ORDENTLIGT INNAN DU INSTALLERAR ELLER ANVÄNDER NAVIGATIONSSYSTEMET. FELAKTIG INSTALLATION OCH FELAKTIG ANVÄNDNING AV DEN HÄR ENHETEN KAN ORSAKA OLYCKOR SOM KAN LEDA TILL PERSONSKADOR, ELLER I VÄRSTA FALL DÖDSFALL.

Om säkerhet

- Var noga med att:

• installera navigationssystemet på en säker plats där den inte skymmer sikten för föraren.
• inte installera enheten ovanför en krockkudde.
  – placera kablar och fäste så att de inte stör föraren.
  – se till att enheten sitter ordentligt i fästet, annars finns det risk för att enheten lossnar.
  – rengöra ytan på sugkoppen och platsen där du tänker fästa den. Om du installerar enheten på instrumentbrädan måste du rengöra ytan på vilket det medföljande arket ska fästas. Kontrollera också att sugkoppen sitter ordentligt när installationen är klar. Annars finns det risk att enheten eller fästet lossnar.

Detta kan i sin tur göra körningen osäker.

• Utsätt inte enheten eller fästet för överväld eftersom det kan göra att de lossnar.
• Följ de lokala trafikreglerna och bestämmelserna.
• Titta inte någon längre stund på enheten medan du kör. Det är farligt och kan orsaka olyckor.
• Om du behöver utföra några åtgärder på navigationssystemet medan du kör, bör du alltid stanna fordonet på en säker plats innan du utför åtgärderna.
• Modifiera inte enheten.
• Plocka inte isär enheten utom när det är dags att kassera den.

När du använder enheten inomhus

• Använd inte nätadaptern placerad i ett trångt utrymme, t.ex. mellan en vägg och en möbel.
• Använd den här produkten i närheten av ett vägguttag. Då kan du snabbt stänga av strömmen genom att koppla bort nätkabeln från vägguttaget om det skulle bli något fel när du använder produkten.
• Se till att inget av metall kommer i kontakt med metalldelarna på produkten eller anslutningskabeln. Det kan leda till kortslutning och skada produkten.
• Håll alltid metallkontakterna rena.

Om hantering

• Se till att inga främmande föremål kommer in i anslutningskontakten (13) mellan enheten och fästet eftersom det kan leda till funktionsstörningar.
• Stäng av enheten genom att trycka på I/ ^① (4), ta bort den från fästet och koppla sedan bort bilbatteriadaptern. Annars finns det risk för att bilbatteriet töms på ström. Tänk på följande. Om fordonets cigarettändaruttag inte är kopplat till tändläsets tillbehörsläge (ACC), fortsätter strömmatningen till enhetens inbyggda strömförsörjning, även om du slår av tändningen eller inte använder enheten.
• Anslut inga andra tillbehör (bilbatteriadapter, nätadapter eller liknande) än de som medföljer eller har godkänts som tillval.
• Utsätt inte enheten för eld eller vatten, eftersom det kan orsaka funktionsstörningar.
• Du bör ta med dig enheten när du lämnar bilen. På så sätt skyddar du den inte bara mot stöld utan också mot de höga temperaturer som kan uppstå i en bil och orsaka skador.
• Tänk på att det inbyggda batteriet inte kan laddas upp i miljöer där temperaturen ligger utanför intervallet 5 – 45 °C.
• Lämna inte enheten där det är mycket varmt eftersom det kan göra att det inbyggda batteriets kapacitet minskar. I värsta fall kan batteriet bli omöjligt att ladda.

Om GPS

Satelliter som är avsedda för GPS (Global Positioning System) sänder utan avbrott signaler för lägesbestämning över hela jorden. När de här signalerna tas emot via en GPS-antenn kan den som har utrustningen bestämma sin position (latitud, longitud och höjd över havet). För en tvådimensionell positionsbestämning (latitud och longitud) krävs en sammanvägning av signalerna från 3 satelliter; för att den ska vara tredimensionell (latitud, longitud och höjd över havet) krävs en sammanvägning av signalerna från 4 satelliter. GPS-satelliterna kontrolleras av USAs försvarsdepartement (U.S. Department of Defense) som också har bestämt hur stor noggrannhet de kan avläsas med – felmarginalen rör sig mellan några få meter upp till 10 meter. Det får som konsekvens att GPS-systemet kan visa positionen med en felmarginal på mellan 10 meter och 200 meter, beroende på omständigheterna. Eftersom GPS-signalerna sänds från satelliter kan det vara svårt eller omöjligt att ta emot information från dem på följande platser:

• i tunnlar och under jordytan

• under motorvägar

- mellan höga byggnader

- mellan höga träd med tät vegetation

När du har installerat enheten parkerar du bilen på en säker och öppen plats (utan höga byggnader och liknande) under ungefär 20 minuter så att GPS-signalerna kan tas emot innan du börjar använda navigationssystemet.

Obs!

När du har slagit på enheten (ON) efter det att huvudströmmen varit avslagen (OFF), eller efter det att det inbyggda batteriet laddats ur helt, eller efter det att du har återställt enheten, dröjer det en stund innan GPS-signalerna tas emot.

Om programvaran

Läs "END-USER LICENSE AGREEMENT" (Licensavtal för slutanvändare) noggrant innan du använder enheten.

Kontrollernas placering

Mer information finns på de sidor som anges i förteckningen.

1 VOICE/POSITION-knapp 8, 10

Under ruttanvisningarna:

För att höra nästa ruttanvisning.

I menyläget:

För att visa kartan.

I kartläget:

För att visa fordonets aktuella position.

2 Teckenfönster/pekskärm

3Inbyggd GPS-antenn

4 I/⏻ (på/standby)-knapp 6

Med den här knappen slår du på och stänger av enheten.

5CHG-indikator (batteriladdning)

Tänds under pågående uppladdning.

6USB-kontakt 14

Via den här kontakten och en USB-kabel ansluter du enheten till en dator.

7 Sensor för automatisk avbländning

Registrerar omgivningens ljusstyrka och justerar automatiskt teckenfönstrets ljusstyrka.

8 DC IN 5V-kontakt

Här ansluter du nätadaptern.

9 Kontaktskydd

Obs!

Om du av misstag tar bort kontaktskyddet kan du trycka tillbaka det med hjälp av ett spetsigt förmål.

10 POWER-omkopplare 6, 19

För att slå på/av huvudströmmen och för att återställa enheten.

11 Högtalare

Via högtalaren får du anvisningar och varningar.

För anslutning av extern GPS-antenn till fästet.

13 Anslutningskontakt till fästet

* Extra tillbehör

Slå på enheten

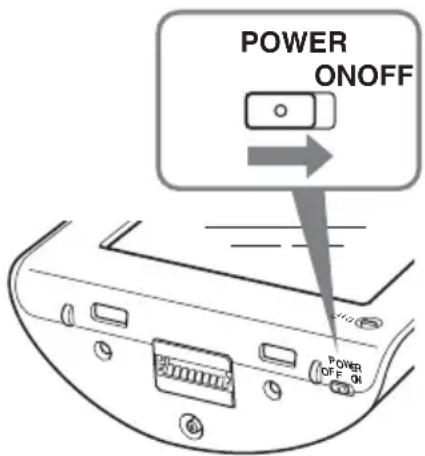

När du använder enheten för första gången slår du på huvudströmmen genom att skjuta POWER-omkopplaren till läget ON.

POWER ONOFF POWER OFF ON

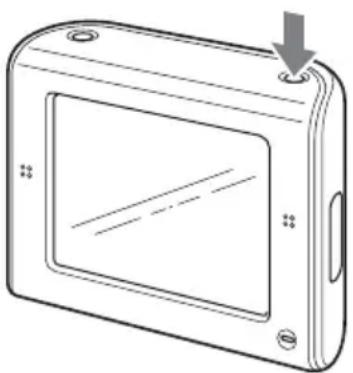

Därefter kan du slå på/av enheten genom att trycka på I/ ^1 till höger på enhetens ovansida.

Så här stänger du av enheten

Tryck på l/∅.

Enheten växlar över till standbyläge för minsta möjliga strömförbrukning.

Obs!

• Slå inte av huvudströmmen utom då du vet med dig att enheten inte kommer att användas på mer än 3 månader.
• När du slår på den igen efter det att huvudströmmen varit avslagen kan det ta en stund innan GPS-signalerna tas emot igen.
• Ta bort enheten från fästet och koppla bort bilbatteriadaptern när enheten inte används så undviker du att bilbatteriet töms på ström.

Utföra initierande inställning

Följande kan konfigureras med hjälp av konfigurationsguiden vid uppstart.

– Språk för röstanvisningar och skärmmeddelanden
- Avståndsformat (miles/kilometer)
- Teckenfönstrets ljusstyrka
- 24/12-timmvisning
- Din hemadress

Utför inställningarna genom att följa anvisningarna på skärmen.

Ovanstående inställningar kan du när som helst ändra via inställningsmenyn (sid. 13).

Ta emot GPS-signaler

När du har installerat enheten parkerar du bilen på en säker och öppen plats (utan höga byggnader och liknande) under ungefär 20 minuter så att GPS-signalerna kan tas emot innan du börjar använda navigationssystemet. Systemet kräver signaler från minst 3 GPS-satelliter för att kunna beräkna fordonets korrekta position.

Indikator för GPS-status*

12:56 PM NW 45 km/h Kranospass Gravensteinerweg Mergentheimer Stra... All

* Ikonen visar mottagningsstatus för GPS-signalerna. Indikatorn tyser rött när signalen inte kan tas emot.

Grundläggande hantering

Här förklaras de grundläggande åtgärder som du använder för att styra systemet.

Grundläggande hantering kan utföras via pekskärmen. Peka försiktigt med fingret på de ikoner som visas.

Obs!

Tryck inte för hårt på skärmen och peka inte på den med vassa föremål, t.ex. pennor eller liknande.

Menyhantering

Huvudmenyn visas när du slår på enheten genom att trycka på I/∅ (utom under ruttanvisningar, då visas kartan).

12:56 PM Navigera Hem iärheten Karta Mer...

Om du vill visa huvudmenyn när kartan visas pekar du på kartan.

Om du vill komma tillbaka till huvudmenyn från något av menylägena, trycker du på VOICE/POSITION och pekar sedan på kartan.

Med hjälp av följande procedur kan du göra inställningar för alternativen på menyn.

1 Visa huvudmenyn.

2 Peka på "Mer...".

3 Peka på "Inställningar".

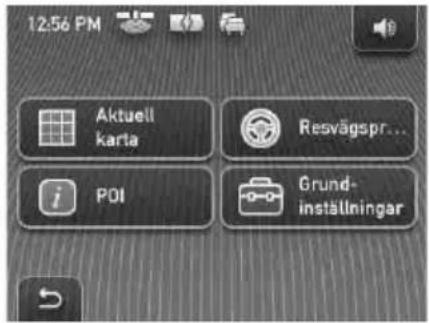

Listan med inställningskategorier visas.

12:56 PM Aktuell karta Resvägspr... POI Grund- instättningar

4 Peka på önskad inställningskategori, sedan på önskat inställningsalternativ och välj därefter den inställning du vill använda.

Du rullar listan genom att peka på ▲/▼. Exempel på procedur: standardinställning för kartvisningen Välj "Grundinställningar" → "Navigeringsvy" → "2D" eller "3D".

När du använder menyn:

Om du vill backa till ett föregående visningsläge pekar du på eller.

Om du vill avbryta menyvalet trycker du på VOICE/POSITION (då öppnas visningsläget som visar fordonets aktuella position).

Obs!

Alternativen i menyn och hur du ställer in alternativen varierar beroende på vilket menyalternativ du valt.

Gesture Command-kontroll (pekstyrning)

I kartvisningsläget (med undantag för kartrullningsläget), kan du genom en specificerad fingerrörelse, t.ex. längs en linje, lätt utföra funktioner du ofta använder. Det här kallas Gesture Command-kontroll (pekstyrning).

För att Rita

starta navigationen till ditt hem	ett circumflex.
starta navigationen till närmaste IP som sparats under snabblänkar*	Snabblänk 1horisontell linje (från vänster till höger).
	Snabblänk 2vertikal linje (nedåt).
	Snabblänk 3horisontell linje (från höger till vänster).

* Mer information om snabblänkar finns på sid. 11 och 13.

Åtgärder från tangentbordet

Tangentbordet visas när du behöver mata in text. Du behöver bara mata in tecknen som versaler ("stora bokstäver"), eftersom systemet automatiskt konverterar dem till passande format. Vid behov kan du använda specialtecken.

Kandidat/inmatningsfält

Antal kandidater Gata / Resmal Heinrich-Wieland dstrasse List: 102 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z _

För att Peka på

mata in en bokstav önskad teckentangent.
mata in ett specialtecken	”ÄÄÄ” för att växla över till tangentbordet med specialtecken och peka sedan på tangenten med önskat tecken och därefter på ”ABC” för att gå tillbaka.
mata in ett nummer ”123” för att växla över till det numeriska tangentbordet och peka sedan på tangenten med önskad siffra och därefter på ”ABC” för att gå tillbaka.
mata in ett mellanslag
radera ett tecken
välja en kandidat eller kandidaten i listan.
visa listan med kandidater*	”List”

* Listan med kandidater visas automatiskt vartefter antalet kandidater minskar i och med att du matar in tecken.

Ruttsökning

När du har angett resmål kan systemet söka efter rutter.

Innan du börjar bör du kontrollera att GPS-signalen är tillräckligt stark för navigering (sid. 7).

Ställa in resmål och startanvisningar

Här beskrivs hur du gör för att söka en rutt och starta ruttanvisningarna.

Som ett exempel visas hur du gör för att välja resmål efter adress.

För information om hur du gör för att välja resmål på andra sätt, se "Andra sätt att ange resmålet" på sid. 11.

För din egen säkerhet bör du parkera fordonet på en säker plats och mata in informationen om resmålet innan du påbörjar resan.

1 Visa huvudmenyn.

När kartan visas pekar du på kartan. I menyläget trycker du på VOICE/POSITION och pekar sedan på kartan.

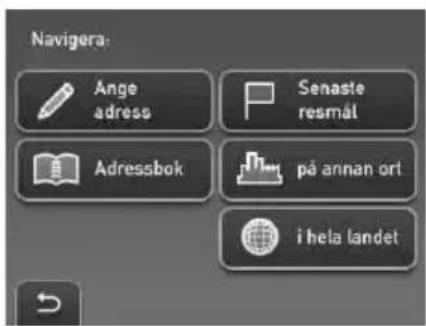

2 Välj "Navigera".

Navigera: Ange adress Senaste resmål Adressbok på annan ort i hela landet

3 Välj "Ange adress" och mata sedan in adressen.

Mata in alternativen i nedanstående ordning och fortsätt genom att peka på eller kandidaten i listan.

För information om hur du gör för att mata in tecken, se "Åtgärder från tangentbordet" på sid. 9.

①"Land"

②"Ort eller postnummer"

Om det är möjligt att precisera resmålet med det valda postnumret*1, visas fönstret för adressbekräftelse. Välj "Beräkna rutt".

③"Gata / Resmål"

④"Husnummer" eller "Tvärgata"* 2

Fönstret för adressbekräftelse visas.

*1 Endast tillgängligt i Storbritannien och Nederländerna.
*2 Kan bara väljas om det finns en tvärgata på den valda gatan.

12:56 PM 26 Heinrich-Wielandstrasse Zentrum Mönchengladbach, D-86547 Deutschland Beräknarutt Alternativ

4 Välj "Beräkna rutt".

Rutten beräknas och ruttanvisningarna startar.

För att finjustera resmålet

Du kan växla över från fönstret för adressbekräftelse till kartrullningsläget, och sedan finjustera resmålet.

1 Peka på för att växla över till kartrullningsläget.
2 Justera resmålet genom att dra skärmen.
3 Peka på för att visa kartrullningsmenyn och välj sedan "Navigera dit".

För information om hur du använder kartrullningsläget, se "Kartrullningsläge" på sid. 13.

Andra sätt att ange resmålet

Du kan också ställa in resmålet och söka rutter på följande vis.

Från huvudmenyn väljer du alternativen i följande ordning och sedan "Beräkna rutt" (om det behövs).

Mer information finns i den medföljande PDF-manualen.

i närheten

Söker rutter med ledning av intressanta platser (IP), t.ex. restauranger och hotell utifrån fordonets aktuella position.

Välj "i närheten" och sedan något av följande alternativ.

"Snabblänk 1 - 3"

Söker efter resväg till närmaste IP för den kategori som sparats som snabblänk. Kategorier för snabblänkar kan ställas in i inställningsmenyn (sid. 13).

"Sök via namn"

Mata in namnet på en IP direkt.

"Sök via kategori"

Välj önskad IP-kategori från listan.

Hem

Söker efter rutter till den plats där du bor, om du har registrerat den.

Navigera

Välj "Navigera" och sedan något av följande alternativ.

"i hela landet"

Söker efter rutter till en IP i det valda landet, t.ex. en flygplats.

"på annan ort"

Söker rutter till en IP, t.ex. restauranger och hotell i den valda staden.

"Adressbok"

Söker efter resvägar till ett sparat resmål.

"Senaste resmål"

Söker efter resvägar till senast sökta resmål.

Anvisningsskärmar

När en resväg har beräknats navigeras du till resmålet med hjälp av såväl visuell guidning som röstguidning.

Information om kartverktygsmenyn

1 2 3 4 Alt

①Visar utförlig TMC-information.* 1
② För att ställa in volymen.* 2
③För att visa menyn med alternativ.
④Växlar till kartrullningsläge.

*1 När den medföljande (eller som tillval) TMC-tillsatsen (för trafikinformation) används, visas det här bara när det är trafikstockning längs den funna rutten.

*2 När enheten strömförsörjs av det inbyggda batteriet, är det möjligt att volymen sänks något.

fortsätt till nästa sida →

2D-kartvisning

När du ska följa vägens riktning (under ruttanvisning)

11:56 AM 28 km 12.42 PM 10 km Mergentheimer Str Wenzgtrasse Alt. D E F G

När du ska följa vägens riktning (övriga fall)

12:5 PM NW 45 km/h Kraichstrass Grovensteinerweg Mergentheimer Stra... Alt

När du närmar dig en korsning

12.08 PM 20 km 12:42 PM Gravensteiner/NG 2 km Mergentheimer Stra... Wenzelstrasse All.

När du kommer ännu närmare korsningen

12:15 PM 19 km 12:42 PM Mergenthalmer Stra... Wenzelsstrasse Alt. J K

A Aktuell tid/GPS-status/Batteristatus/Trafikinformationsstatus Mer information finns i den medföljande PDF-manualen.
B Avständ/Beräknad ankomsttid till resmålet (ETA)
©Aktuell position
D Avständ till nästa sväng
E Aktuellt gatunamn
FNästa gatunamn
G Nordindikator
H Aktuell riktning/Aktuell hastighet
①Instruktioner för nästa sväng
J Stapelindikator för avstånd till nästa sväng
KInstruktioner efter nästa

3D-karta

Du kan ställa in visning av 3D-kartan i inställningsmenyn (sid. 13).

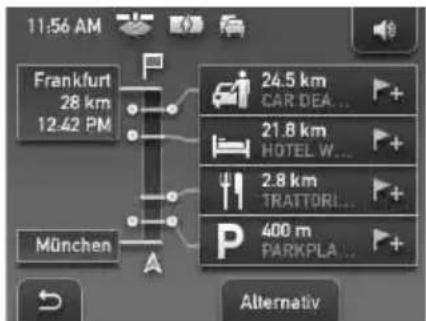

Dynamisk ruttinformation

Det hör fönstret visar avståndet till resmålet, IP-information osv.

Du visar fönstret genom att från kartvisningen välja "Alternativ" → "Dynamisk ruttinformation".

Mer information finns i den medföljande PDF-manualen.

11:56 AM Frankfurt 28 km 12.42 PM München 24.5 km CAR DEA... 21.8 km HOTEL W... 2.8 km TRATTORL... 400 m PARKPLA... Alternativ

Ruttvisning

Du kan visa hela resvägen till resmålet. Du visar fönstret genom att från kartvisningen välja "Alternativ" → "Visa rutt".

Kartrullningsläge

Du kan växla till kartrullningsläge från kartvisningsläget genom att peka på ♦vare sig du får ruttanvisningar eller ej. I kartrullningsläget visas hårkorset på kartan och du kan dra skärmen så att kartan rullas.

12:56 PM Wenzelstr Gravensteinerweg 26 Wenzelstr... Heidingsfeld

Ställ in kartans skala genom att peka på /Placera mitten av hårkorset på en önskad punkt, peka sedan på för att visa kartrullningsmenyn där du bl.a. kan ange punkten som ett resmål. Du återgår till visningen av fordonets aktuella position genom att peka på

Systeminställningar

Du kan göra inställningar som gäller systemet och minnet.

Från huvudmenyn väljer du "Mer..." → "Inställningar" → önskad kategori → önskat inställningsalternativ enligt följande.

Flera representativa inställningsalternativ för de olika kategorierna visas här som exempel. Mer information finns i den medföljande PDF-manualen.

Grundinställningar

Navigeringsvy (för att välja vilken kartvy du vill ha som standard, 2D eller 3D), Visa avständ/ankomsttid till resmål (för att visa/stänga information om avständ till resmål och ankomsttid (ETA)) m.m.

Aktuell karta

Aktuell karta (för att välja någon av de kartor som finns lagrad i enheten).

POI

Visa IP (för att visa/stänga olika IP), Snabblänk 1-3 (för att lagra 3 IP-kategorier som du ofta använder, som var och en kan användas som en genväg när du anger resmål).

Resvägsprofil

Typ av rutt (för att välja preferens för ruttsökningar), Motorvägar (tillåta/undvika/förbjuda motorvägar/huvudvägar) m.m.

Obs!

Varningar som ges enligt kartinformation kanske inte alltid stämmer på grund av vägarbeten eller liknande. Faktiska trafiksituationer och vägbegränsningar äger alltid företräde över den information som ges av navigationssystemet.

Använda den medföljande programvaran

De grundläggande funktionerna för programvaran som finns på den medföljande CD-ROM-skivan beskrivs nedan. Om du sätter CD-ROM-skivan i datorn visas ett fönster automatiskt. Följ skärmanvisningarna.

Systemkrav

• Operativsystem: Windows 2000/XP
• CD-ROM/DVD-ROM-enhet
- USB-kontakt
- Minst en 150 MHz processor (CPU)

Innehåll

Installera programvara för PC-anslutning

Du kan installera programvara för anslutning till en dator (ActiveSync).

Språkhanterare

Språkinformation för skärmmenyer och röstguide kan läggas till enheten.

Språkinformation som du inte tänker använda dig av kan du radera från enheten.

Läs handboken

Du kan läsa PDF-handboken som innehåller ytterligare information om handhavandet.

Supportlänk

Du kommer lätt åt Sonys supportsida för navigering.

Den här sidan kan du använda när du behöver teknisk support, uppdatering av programvaran, svar pa ofta förekommande frågor (FAQ) osv.

Ansluta till en dator

Installera PC-anslutningsprogrammet

(ActiveSync) på datorn innan du ansluter till den.

1 Anslut enheten till ett vägguttag med nätadaptern och nätkabeln.

2 Anslut enheten till datorn med USB-kabeln.

Anslut den lilla kontakten på USB-kabeln till USB-kontakten på enheten, anslut sedan den stora kontakten till en USB-kontakt på datorn.

Om informationsöverföring

Under överföring får du inte
- koppla bort USB-kabeln eller nätadaptern.
– slå av huvudströmmen till enheten, låta enheten växla över till standbyläge eller återställa enheten.
– stänga av strömmen till datorn, låta datorn växla över till standbyläge eller starta om datorn.

Om du vill avbryta pågående överföring klickar du på knappen Avbryt (Cancel) på datorns bildskärm.

Ytterligare information

Om du har parkerat fordonet i direkt solljus bör du låta enheten svalna innan du använder den.

Kondensbildning

Under regniga dagar och i fuktiga miljöer kan det bildas kondens i enhetens teckenfönster. Då fungerar inte enheten som den ska. I så fall skjuter du POWER-omkopplaren till höger på enhetens undersida till läget OFF, och väntar sedan ungefär en timme tills fukten har hunnit avdunsta.

Angående LCD-skärmen

Eventuellt kan några små blåa, röda eller gröna punkter visas konstant på skärmen. Dessa "ljuspunkter" kan uppstå på alla LCD-skärmar. LCD-skärmen är tillverkad med hög precision och har 99,99 % eller fler aktiva bildpunkter. Det är däremot möjligt att en liten procent (typiskt ungefär 0,01 %) av bildpunkterna inte tänds som de ska. Det här fenomenet kommer inte vara någon olägenhet vid normalt bruk.

Underhåll

Rengöra sugkoppen

Rengör ytan på sugkoppen om den blir smutsig och dess fäststyrka minskar. Innan du rengör sugkoppen tar du bort den från fästet genom att följa nedanstående steg.

1 Håll fast den vänstra ratten och lossa den högra ratten och tar sedan bort båda rattarna.

3 Rengör sugkoppens yta med vatten. Rengör och torka sugkoppen innan du sätter tillbaka den.

fortsätt till nästa sida →

När du har satt sugkoppen på plats sätter du tillbaka rattarna, först vänster och sedan höger ratt, som du samtidigt skruvar åt.

Varning!

• Rengör aldrig sugkoppen utan att ta bort den från fästet, eftersom du annars lätt kan skada fästet.
• Använd inte rengöringsmedel, använd bara vatten.
• Torka sugkoppen innan du sätter tillbaka den.

Obs!

• Om sugkoppen orsakar ett märke på vindrutan torkar du rent med vatten.
• Det är möjligt att instrumentbrädan lämnar ett märke på sugkoppens yta, det påverkar däremot inte fäststyrkan.

Byta säkring

När du byter säkring i bilbatteriadaptern måste du se till att den nya säkringen är märkt med samma amperetal som originalsäkringen. Om säkringen löser ut kontrollerar du strömanslutningen och sätter in en ny säkring. Om säkringen löser ut igen kan det bero på ett internt fel. Kontakta i så fall närmaste Sonyåterförsäljare.

Säkring (2,5 A) Skruva åt Lossa

Varning!

Använd aldrig en säkring med högre amperetal än den säkring som medföljer enheten eftersom det kan medföra att enheten skadas.

Ta ur det inbyggda litiumjonbatteriet innan du kasserar enheten. Lämna sedan in batteriet till en återvinningsstation.

Så här gör du för att ta ur batteriet.

Obs!

Plocka inte isär enheten förrän det är dags att kassera den.

1 Slå av huvudströmmen genom att skjuta POWER-omkopplaren till läget OFF.
2 Ta bort kontaktskyddet 9 (sid. 6).

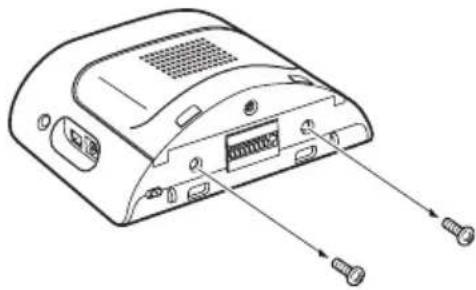

3 Skruva bort de 2 skruvarna på undersidan av enheten med hjälp av en skruvmejsel.

4 Skjut tillbaka det bakre skyddet och lyft sedan av det för att öppna enheten.

6 Isolera anslutningskontakten genom att linda in den med tejp.

Om litiumjonbatteriet

• Förvara batteriet så att små barn inte kan få tag i det.
• Håll inte batteriet med metallpincett eller liknande, det kan orsaka kortslutning.

WARNING!

Explosionsrisk, när litiumbatteriet hanteras på fel sätt. Ladda inte upp litiumbatteriet. Ta inte isär litiumbatteriet. Elda inte upp litiumbatteriet.

Tekniska data

Huvudenhet

Strömförsörjning: 5 V likström (DC) (från den medföljande nätadaptern)

Anslutningskontakt till fästet

DC IN 5V-kontakt

USB-kontakt

Strömförbrukning: Ca 0,5 A

Storlek: Ca 103,8 × 87,6 × 32,8 mm (b × h × d, exklusive utstickande delar)

Vikt: Ca 280 g

Teckenfönster

System: Genomlyst LCD-skärm (Transmissive liquid crystal display)

Strömförsörjning: 5,2 V likström (DC) (via den medföljande bilbatteriadaptern för 12 V (negativ jord))

Kontakt för anslutning till enheten

DC IN 5.2V-kontakt

Kontakt för TMC-antenn (för trafikinformation) (endast NV-U71T)

Mottagningsfrekvens: 87,5 - 108,0 MHz

(endast NV-U71T)

Inbyggt batteri uppladdningstid/ användningstid

Uppladdningstid

Med den medföljande bilbatteriadaptern/nätadaptern: Ca 4,5 timmar (med enheten påslagen), eller 2,5 timmar (i standbyläget)

Användningstid

Upp till 6,5 timmar (beroende på användning)

Extra tillbehör

Extern GPS-antenn: VCA-41

TMC-fästessats för bil: NVA-CU4T

Bilinstallationssats: XA-49FM

Rätt till ändring av utförande och specifikationer förbehålles.

• Halogenflammande medel har inte använts i vissa tryckta kretskort.
• Uppladdningsbara lithium-ion-batterier används.
• Det invändiga transportmaterialet är framställt av stötdämpande papp.
• Tryckfärgen på kartongen är baserad på vegitabiliska oljor, som är fri från organiska föreningar (VOC).

Felsökning

Med följande checklista kan du åtgärda eventuella problem som kan uppstå med enheten.

Innan du går igenom nedanstående lista bör du kontrollera anslutningarna och att du utför rätt åtgärder.

Ikonerna i teckenfönstret för de olika åtgärderna fungerar inte.

Vissa åtgärder kan ta tid att utföra när en karta visas.

Det går inte att slå på enheten.

→ Kontrollera att POWER-omkopplaren längst ned till höger på enheten är i läget ON.
→ Ladda upp det inbyggda batteriet.
→ Kontrollera att enheten sitter som den ska i fästet. Mer information om installationen finns i "Read This First" (Installationsmanual).

Det inbyggda batteriet kan inte laddas upp.

→ Kontrollera att POWER-omkopplaren längst ned till höger på enheten är i läget ON.
→ Om du använder nätadaptern kopplar du bort den från vägguttaget och ansluten den sedan igen.
→ Det inbyggda litiumjonbatteriet kan laddas upp i temperaturer mellan 5 – 45 °C. Det är inte säkert att batteriet kan laddas om temperaturen i enheten ökar t.ex. genom att solen lyser på den. Det är inte ett tecken på att något är fel.

Det går inte att ta emot GPS-signaler.

Läs först GPS-översikten (sid. 5), kontrollera sedan GPS-status genom att välja "Mer..." i huvudmenyn → "GPS-status".

• Systemet kan inte ta emot GPS-signaler på grund av att signalen blockeras.
  → Flytta bilen till en plats där signalerna kan tas emot.

- Mottagningen av GPS-signalerna är svag. → Om ditt fordon har en eluppvärmd eller värmereflekterande vindruta är det möjligt att du behöver använda den externa GPS-antennen VCA-41 (tillval).

- Det finns ett hinder framför GPS-antennen. → Installera enheten där signalen inte störs av bilens chassi eller liknande.

- Det är inte säkert att signalen kan tas emot om du har klätt rutan med en film. → I så fall använder du den externa GPS-antennen VCA-41 (tillval).

Fordonets position på kartan stämmer inte överens med den aktuella vägen.

Felmarginalen för signalen från GPS-satelliterna är för stor. Felmarginalen kan vara några hundra meter när den är som störst.

Röstguiden hörs inte.

Du har ställt in för låg volym.

→ Höj volymen (sid. 11).
När enheten strömförsörjs av det inbyggda
batteriet, är det möjligt att volymen minskar något.

LCD-skärmen visar inte en normal bild.

- I höga temperaturer är det möjligt att LCD-skärmen blir mörkare vilket kan göra bilden svår att se. I låga temperaturer är det möjligt att en fryst bild (efterbild) uppstår på LCD-skärmen. Det här är inget tecken på att något är fel, LCD-skärmen kommer att visa en normal bild när temperaturen åter ligger inom ramarna för den specificerade driftstemperaturen.

• LCD-skärmen är mörk.

→ Den automatiska avbländningen har kanske aktiverats av att dess sensor 7 (sid. 6) täckts för av en hand eller liknande.

Fästet lossnar från sin fästyta.

Fäststyrkan minskar om ytan på sugkoppen eller fästytan är smutsiga.

→ Rengör sugkoppen och fästytan (sid. 15).

Demonstrationsläget startar automatiskt även om du inte utför någon åtgärd.

→ Stäng av det automatiska demonstrationsläget genom att välja "Mer..." i huvudmenyn →
"Inställningar" → "Grundinställningar" →
"Demoläge". Kontrollera sedan att "Demoläge" är avaktiverat.

Återställa enheten

Om navigeringsprogramvaran låser sig kan du försöka att återställa enheten.

Slå av huvudströmmen genom att skjuta POWER-omkopplaren till läget OFF och sedan slå på enheten igen efter ungefär 10 sekunder.

POWER ONOFF POWER OFF ON

Obs!

När du slår på den igen efter det att huvudströmmen varit avslagen kan det ta en stund innan GPS-signalerna tas emot igen.

Este manual
