MANUALE UTENTE NV-U51 SONY

Guida rapida all'uso

IT

Durante la lotura del manuale, utilizzato lo illustrazioni sul retro di questa pugno come niferimento rapido.

La Banca Dati Italiana è stata prodotta usando curale.

riferimento anche carografia mannerica ed al truito

prodotta e fomita dalla Regione Toscana

Norway

Informazioni sul presente manuale

• Nella presente guida rapida all'uso sono contenute le istruzioni per le operazioni di base.
  Per ulteriori informazioni, consultare il manuale PDF nel disco delle applicazioni in dotazione (CD-ROM). Per ulteriori informazioni sull'installazione e i collegamenti, consultare il documento “Read This First” (Manuale di installazione) in dotazione.
• Le informazioni contenute nel presente manuale sono destinate a utenti dotati di una certa familiarità d'uso del sistema operativo Microsoft® Windows®. Per ulteriori informazioni sul funzionamento del computer, consultare il relativo manuale.
• Le illustrazioni presenti in questo manuale potrebbero non corrispondere all'unità in questione.
• Prima di utilizzare il sistema, leggere attentamente il presente manuale e il documento “Read This First”.
• Conservare il presente manuale e il documento “Read This First” per eventuali riferimenti futuri.

Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Accessori utilizzabili: Adattatore della batteria dell'auto/Alimentatore CA

Nessuna garanzia per eventuali perdite o danneggiamenti dei dati

Sony non fornisce alcuna garanzia per eventuali perdite o danneggiamenti dei dati.

Attenzione

IN NESSUN CASO SONY POTRÀ ESSERE RITENUTA RESPONSABILE DI DANNI ACCIDENTALI, INDIRETTI, CONSEQUENZIALI O DI ALTRI DANNI INCLUSI, SENZA ALCUNA LIMITAZIONE, PERDITE DI PROFITTI, PERDITE DI GUADAGNO, PERDITE DI DATI, PERDITE DELL'UTILIZZO DEL PRODOTTO O DI QUALSIASI APPARECCHIO ASSOCIATO E TEMPI DI FERMO DOVUTI ALL'USO DEL PRESENTE PRODOTTO O DEI RELATIVI COMPONENTI HARDWARE E/O SOFTWARE.

Congratulazioni!

Complimenti per l'acquisto del sistema di navigazione personalizzata Sony. Prima di utilizzare il sistema, leggere l'intero manuale e conservarlo per un eventuale riferimento futuro.

CARATTERISTICHE:

• Funzionalità Plug & Play
• Mappa dell'Europa preinstallata (NV-U71T)
• Mappa regionale preinstallata (NV-U51)
• Possibilità di selezione di 18 lingue per la guida vocale e 17 lingue per la visualizzazione su schermo
• Display con schermo a sfioramento di qualità elevata da 3,5 pollici
• Ricevitore GPS parallelo da 12 canali all'avanguardia
  • Diffusore di alta qualità
• Compatibilità con RDS-TMC (Traffic Message Channel, canale per messaggi di viabilità)*
• Funzionamento a batteria
• Funzione di riduzione automatica della luminosità
• Gesture Command (comando mediante tratto)

* Accessorio opzionale necessario per il modello NV-U51.

Indice

Avvertenza. 4

Posizione dei comandi....6

Accensione dell'unità 6

Impostazione iniziale....7

Ricezione dei segnali GPS....7

Operazioni di base 8

Operazioni di menu 8

Gesture Command (comando mediante tratto)....9

Operazioni mediante la tastiera ..... 9

Ricerca del percorso 10

Impostazione della destinazione e avvio della guida....10

Altri metodi per impostare la destinazione ....11

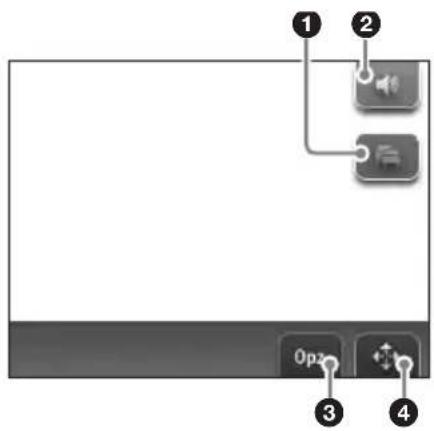

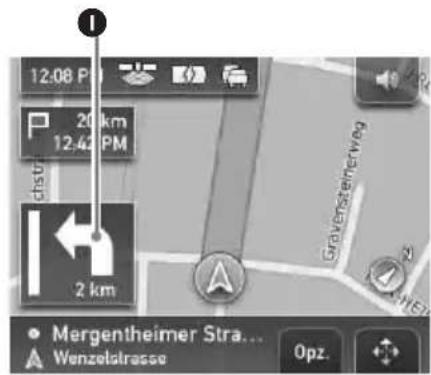

Schermate di guida 12

Impostazioni del sistema 14

Uso del software in dotazione 15

Contenuto 15

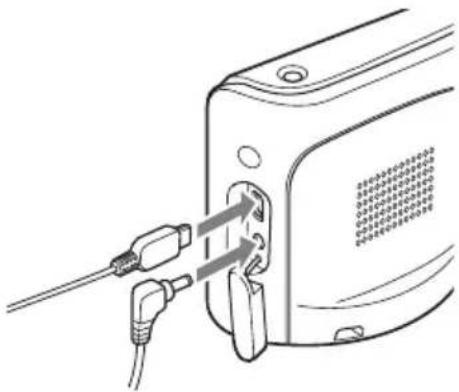

Collegamento al computer ..... 15

Informazioni aggiuntive 16

Precauzioni 16

Nota sullo schermo LCD 16

Manutenzione 16

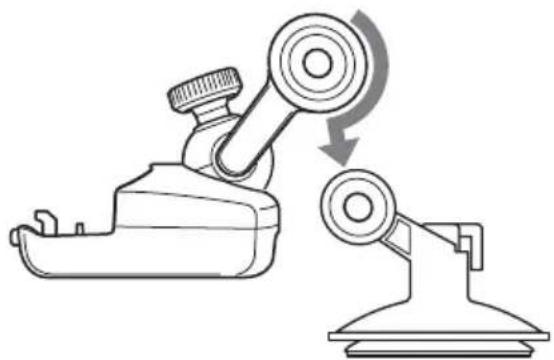

Pulizia della ventosa.... 16

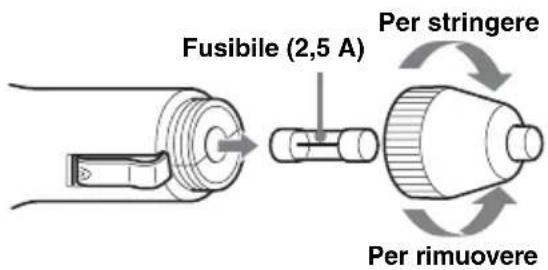

Sostituzione del fusibile ..... 17

Note sullo smaltimento dell'unità. . . . . . . . 17

Caratteristiche tecniche.... 18

Guida alla soluzione dei problemi ..... 19

Azzeramento dell'unità 20

Avvertenza

PRIMA DI PROCEDERE ALL'INSTALLAZIONE O ALL'USO DEL SISTEMA DI NAVIGAZIONE PERSONALIZZATA, LEGGERE ATTENTAMENTE QUESTO MANUALE E IL DOCUMENTO READ THIS FIRST (MANUALE DI INSTALLAZIONE) IN DOTAZIONE. L'INSTALLAZIONE O L'USO ERRATI DEL PRESENTE APPARECCHIO PUÒ CAUSARE INCIDENTI, FERITE O MORTE.

Sicurezza

• Accertarsi di effettuare quanto segue:
• installare il sistema di navigazione in un punto sicuro in cui non ostacoli la visuale del conducente.
  – non installare l'unità sopra un airbag.
  – posizionare i cavi e il supporto in un punto in cui non ostacolino la guida.
  – applicare l'unità al supporto in modo corretto, onde evitare che cada.
• prima di procedere all'applicazione, pulire la superficie della ventosa e della superficie di applicazione. Per l'installazione sul cruscotto, assicurarsi di pulire la superficie su cui verrà applicato il nastro in dotazione. Inoltre, verificare che la ventosa sia fissata in modo saldo dopo l'installazione. Diversamente, l'unità o il supporto potrebbero cadere.

La mancata osservanza di queste indicazioni può causare condizioni di guida non sicure.

- Non applicare forza eccessiva all'unità o al supporto, onde evitare che cadano.

- Accertarsi di rispettare le regole, le leggi e le norme in materia di circolazione locali.

- Non guardare l'unità in modo ininterrotto durante la guida. Questo comportamento è pericoloso e può provocare incidenti.

- Se occorre utilizzare il sistema di navigazione durante la guida, arrestare il veicolo in un luogo sicuro prima di procedere all'uso.

• Non modificare l'unità.

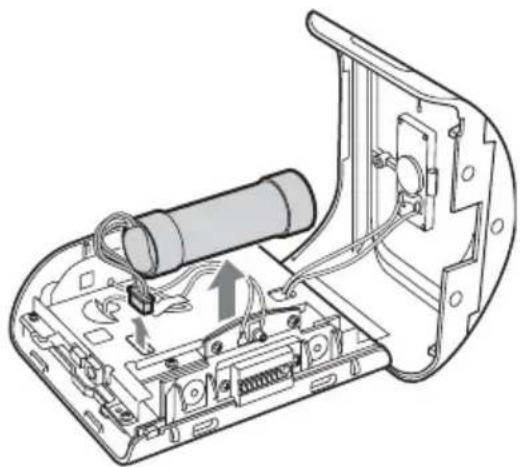

- Non disassemblare l'unità se non al momento del relativo smaltimento.

Uso dell'unità in interni

• Non utilizzare l'alimentatore CA in spazi ridotti, ad esempio tra un muro e un mobile.
• Utilizzare il presente prodotto in prossimità di una presa di rete in modo da poter scollegare immediatamente la spina di alimentazione dalla presa di rete per disattivare l'alimentazione in caso di funzionamento anomalo durante l'uso del prodotto.
• Accertarsi che nessun oggetto metallico entri in contatto con le parti metalliche del prodotto o con il cavo di collegamento. Diversamente, è possibile che si verifichi un cortocircuito o che il prodotto risulti danneggiato.
• Tenere sempre puliti i contatti in metallo.

Manutenzione

- Non lasciare che oggetti estranei penetrino all'interno del connettore del supporto (13) dell'unità, onde evitare problemi di funzionamento.

- Spegnere l'unità premendo I/① (4), estrarla dal supporto, quindi scollegare l'adattatore della batteria dell'auto onde evitare che quest'ultima si consumi. Si noti quanto riportato di seguito. Se la presa dell'accendisigari dell'auto non è collegata alla posizione ACC della chiave di accensione, la batteria incorporata dell'unità continua ad essere alimentata anche se la chiave di accensione si trova sulla posizione di disattivazione o l'unità non è in uso.

- Non collegare accessori (adattatore della batteria dell'auto, alimentatore CA e così via) diversi da quelli in dotazione o opzionali.

- Non esporre l'unità a fuoco o acqua, onde evitare problemi di funzionamento.

- Prima di lasciare il veicolo, accertarsi di portare con sé l'unità, onde evitare eventuali furti o danni dovuti all'aumento della temperatura nell'abitacolo del veicolo.

- Si noti che la batteria incorporata non viene ricaricata a temperature non comprese tra 5 – 45 °C.

- Non lasciare l'unità in ambienti con temperature elevate, in quanto la capacità della batteria incorporata diminuisce oppure la batteria stessa non può essere ricaricata.

Informazioni su GPS

I satelliti GPS (Global Positioning System) emettono di continuo segnali di posizionamento verso la terra. Quando un'antenna GPS riceve tali segnali, gli utenti possono essere informati sulla loro posizione (latitudine, longitudine e altitudine). Per ottenere rilevazioni bidimensionali (latitudine e longitudine), le informazioni devono essere ricevute da 3 satelliti, mentre per la posizione tridimensionale (latitudine, longitudine e altitudine) sono necessari 4 satelliti. Poiché i satelliti GPS sono controllati dal Dipartimento della Difesa degli Stati Uniti, è presente un margine di errore deliberato compreso tra alcuni metri e 10 metri. Di conseguenza, il sistema di navigazione GPS può includere un errore compreso tra 10 metri e circa 200 metri, a seconda delle circostanze.

Dal momento che le informazioni GPS vengono ottenute mediante segnali inviati dai satelliti, può risultare impossibile o difficile ottenere le informazioni nelle seguenti posizioni:

• Gallerie o sottopassaggi

• Al di sotto di cavalcavia

- Tra edifici alti

• Tra alberi alti con fogliame denso

Prima di utilizzare il sistema di navigazione dopo l'installazione iniziale, parcheggiare il veicolo in un luogo sicuro e aperto (in assenza di edifici alti e così via) per un massimo di circa 20 minuti per consentire la ricezione dei segnali GPS.

Nota

Quando l'unità viene impostata su ON dopo avere impostato su OFF l'alimentazione principale in seguito allo scaricamento completo della batteria incorporata o all'azzeramento dell'unità stessa, la ricezione dei segnali GPS richiede tempo.

Informazioni sul software

Prima dell'uso, leggere attentamente il documento "END-USER LICENSE AGREEMENT" (Accordo di licenza con l'utente finale).

Posizione dei comandi

Per ulteriori informazioni, consultare le pagine indicate.

1 Tasto VOICE/POSITION 8, 10

Durante la guida sul percorso impostato:

Per ascoltare la successiva guida vocale.

Nella schermata del menu:

Per visualizzare la mappa.

Nella schermata della mappa:

Per visualizzare la posizione corrente del veicolo.

2 Finestra del display/Schermo a sfioramento

3 Antenna GPS incorporata

4 Tasto I/⏻ (accensione/attesa) 6

Consente di accendere/spegnere l'unità.

5 Indicatore CHG (carica della batteria)

Si illumina in rosso durante la carica.

6 Presa USB 15

Per il collegamento a un computer mediante il cavo USB.

7 Sensore di riduzione automatica della luminosità

Consente di rilevare le condizioni di illuminazione ambientali e di regolare automaticamente la luminosità del display.

8 Presa DC IN 5V

Per il collegamento all'alimentatore CA.

9 Copripresa

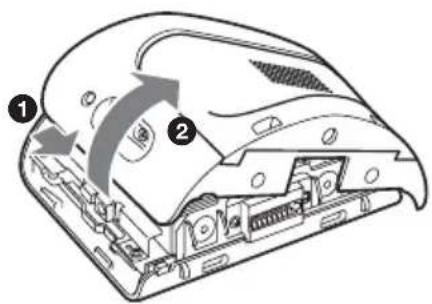

Nota

Se il copripresa viene rimosso accidentalmente, utilizzare un oggetto appuntito per riapplicarlo.

10Interruttore POWER 6,20

Consente di attivare/disattivare l'alimentazione principale e di azzerare l'unità.

11 Diffusore

Attraverso il diffusore, vengono riprodotti la guida vocale e i messaggi di avviso.

12 Presa dell'antenna GPS esterna*

Consente di collegare l'antenna GPS esterna al supporto.

13 Connettore del supporto

* Accessorio opzionale

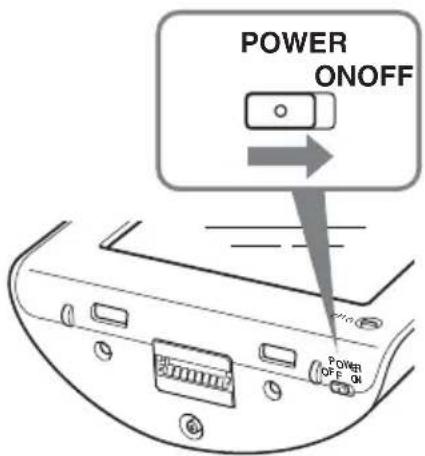

Accensione dell'unità

Se l'unità viene utilizzata per la prima volta, attivare l'alimentazione principale impostando l'interruttore POWER sulla posizione ON.

POWER ONOFF POWER OFF ON

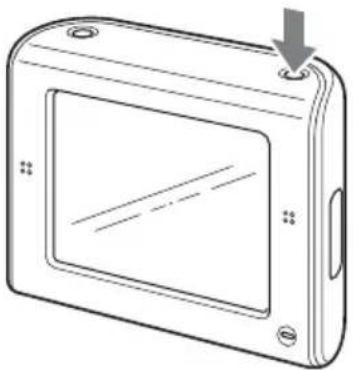

Una volta effettuata questa operazione, sarà possibile accendere/spegnere l'unità premendo I/○ nella parte superiore destra dell'unità.

Per spegnere l'unità

Premere I/

L'unità entra nel modo di attesa per ridurre il consumo energetico.

Note

• Non disattivare l'alimentazione principale a meno che non si preveda di non utilizzare l'unità per oltre 3 mesi.
• Disattivando l'alimentazione principale, alla successiva riattivazione la ricezione dei segnali GPS potrebbe richiedere tempo.
• Quando l'unità non viene utilizzata, accertarsi di rimuoverla dal supporto e di scollegare l'adattatore della batteria dell'auto onde evitare che quest'ultima si scarichi.

Impostazione iniziale

È possibile effettuare le seguenti impostazioni tramite la procedura guidata di configurazione iniziale.

– Lingua per le schermate e la guida vocale
- Formato della distanza (miglia/chilometri)
– Luminosità del display
- Formato delle 24/12 ore
- Proprio indirizzo

Per effettuare le impostazioni, attenersi alle istruzioni a schermo.

Tali impostazioni possono essere ulteriormente configurate nell'apposito menu in qualsiasi momento (pagina 14).

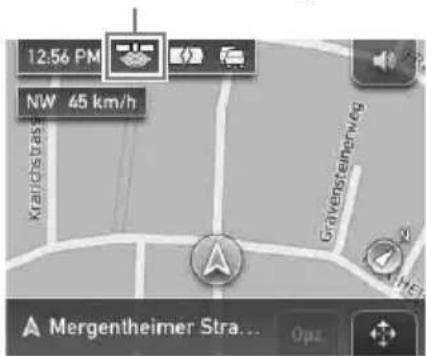

Ricezione dei segnali GPS

Prima di utilizzare il sistema di navigazione dopo l'installazione iniziale, parcheggiare il veicolo in un luogo sicuro e aperto (in assenza di edifici alti e così via) per un massimo di circa 20 minuti per consentire la ricezione dei segnali GPS. Per il calcolo accurato della posizione attuale del veicolo, il sistema dovrà ricevere segnali provenienti da un minimo di 3 satelliti GPS.

Indicatore di stato del segnale GPS*

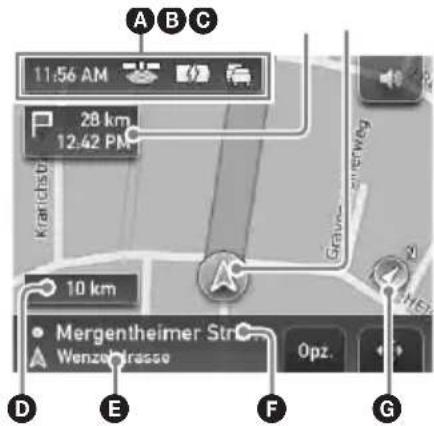

12:56 PM NW 45 km/h Kranobras Grivensteinerweg A Mergentheimer Stra...

* L'icona indica le condizioni di ricezione del segnale GPS. L'indicatore sillumina in rosso se non è possibile ricevere il segnale.

Operazioni di base

Di seguito, vengono descritte le procedure comuni per l'uso del sistema.

Le operazioni generali possono essere eseguite mediante lo schermo a sfioramento. Toccare lievemente le icone visualizzate con il dito.

Nota

Non esercitare eccessiva forza sul display, né utilizzare oggetti appuntiti, quali una penna e simili, per toccare il display.

Operazioni di menu

All'accensione dell'unità premendo I/∅, viene visualizzato il menu principale (se è attivato il modo di guida sul percorso, viene visualizzata la mappa).

12:56 PM Navigazio... Verso casa nei dintorni Mappa Altro...

Per visualizzare il menu principale dalla schermata della mappa, toccare la mappa. Per tornare al menu principale da qualsiasi schermata di menu, premere VOICE/POSITION, quindi la mappa.

Per impostare le voci di menu, attenersi alle procedure descritte di seguito.

1 Visualizzare il menu principale.
2 Toccare "Altro...".

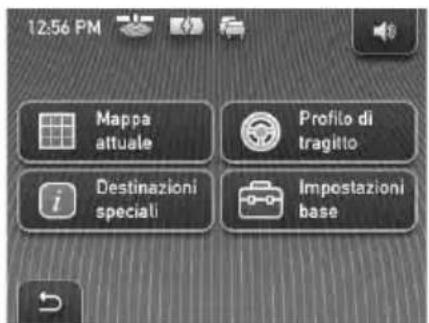

3 Toccare "Impostazioni".

Viene visualizzato l'elenco delle categorie di impostazioni.

12:56 PM Mappa attuale Profilo di tragitto Destinazioni speciali Impostazioni base

4 Toccare la categoria di impostazioni e la voce di impostazione desiderate, quindi effettuare l'impostazione.

Per scorrere l'elenco, toccare ▲/▼.

Esempio di procedura: impostazione della vista della mappa

Selezionare “Impostazioni base” → “Vista navigazione” → “2D” o “3D”.

Durante l'uso del menu:

Per tornare alla schermata precedente, toccare

_0X

Per annullare la selezione, premere VOICE/POSITION (viene visualizzata la posizione corrente del veicolo).

Nota

A seconda della voce di menu selezionata, le voci presenti nel menu e il funzionamento delle impostazioni possono variare.

Gesture Command (comando mediante tratto)

Nelle schermate delle mappe (ad eccezione del modo di scorrimento della mappa), tracciando un tratto sullo schermo con il dito, ad esempio una linea o simili, è possibile eseguire in modo semplice le operazioni più utilizzate. Questa funzione è denominata Gesture Command (comando mediante tratto).

Per Tracciare

avviare la navigazione verso la propria abitazione	linea piegata ad angolo.
avviare la navigazione verso il PDI più vicino memorizzato tra i collegamenti rapidi*	Collegamento rapido 1linea orizzontale (da sinistra verso destra).
	Collegamento rapido 2linea verticale (rivolta verso il basso).
	Collegamento rapido 3linea orizzontale (da destra verso sinistra).

* Per ulteriori informazioni sui collegamenti rapidi, vedere pagina 11 e 14.

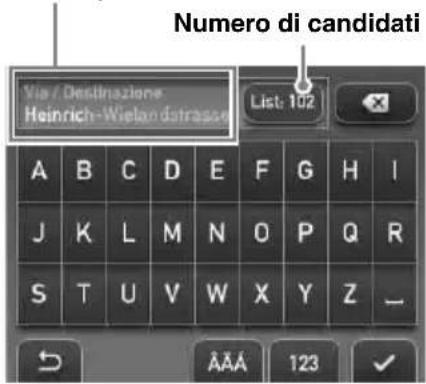

Operazioni mediante la tastiera

La schermata della tastiera viene visualizzata nel caso in cui sia necessario immettere una porzione testo.

I caratteri vengono immessi soltanto in lettere maiuscole, in quanto il sistema li converte automaticamente nei caratteri giusti. Se necessario, è possibile immettere caratteri speciali.

Candidato/campo di immissione

Numero di candidati Via / Desiluzione Heinrich-Wielandatrasse List: 102 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z - AAA 123 ✓

Per Toccare

immettere un carattere alfabetico	il tasto corrispondente al carattere desiderato.
immettere un carattere speciale	“ÂÄÄ” per accedere alla tastiera dei caratteri speciali, quindi il tasto del carattere desiderato; toccare “ABC” per tornare indietro.
immettere un numero	“123” per accedere alla tastiera numerica, quindi il tasto numerico desiderato; toccare “ABC” per tornare indietro.
immettere uno spazio
cancellare un carattere
selezionare un candidato	√ o il candidato incluso nell’elenco.
visualizzare l’elenco dei candidati*	“List”

* L'elenco dei candidati viene visualizzato automaticamente durante l'immissione dei caratteri relativi al candidato.

Ricerca del percorso

Il sistema è in grado di ricercare automaticamente i percorsi una volta impostata la destinazione.

Prima di iniziare la ricerca, verificare che i segnali GPS siano sufficientemente forti per la navigazione (pagina 7).

Impostazione della destinazione e avvio della guida

In questa sezione, viene illustrata la procedura per ricercare il percorso e avviare la guida sul percorso.

Come esempio, viene utilizzata l'impostazione della destinazione tramite indirizzo.

Per ulteriori informazioni su altri metodi di impostazione della destinazione, consultare "Altri metodi per impostare la destinazione" a pagina 11.

Per motivi di sicurezza, parcheggiare il veicolo in un luogo sicuro, quindi immettere le informazioni sulla destinazione prima di partire.

1 Visualizzare il menu principale.

Nella schermata della mappa, toccare la mappa.

Nella schermata del menu, premere VOICE/POSITION, quindi toccare la mappa.

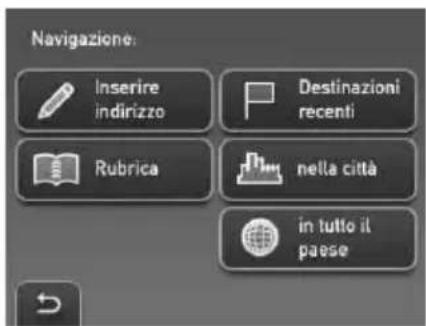

2 Selezionare "Navigazione".

Navigazione: Inserire indirizzo Destinazioni recenti Rubrica nella città in tutto il paese

3 Selezionare "Inserire indirizzo", quindi immettere i dettagli relativi all'indirizzo.

Immettere le voci nell'ordine indicato di seguito, quindi toccare il candidato nell'elenco per procedere.

Per ulteriori informazioni sulle modalità di immissione dei caratteri, consultare "Operazioni mediante la tastiera" a pagina 9.

①“Paese”
②“Città oppure C.A.P.”

Se è possibile utilizzare come punto di riferimento della destinazione il codice postale selezionato*, viene visualizzata la schermata di conferma dell'indirizzo. Selezionare "Calcola percorso".

③“Via / Destinazione”
④“Numero civico” o “Laterale”* 2

Viene visualizzata la schermata di conferma dell'indirizzo.

*1 Disponibile solo nel Regno Unito e in Olanda.
*2 Selezionabile solo se esistente nella strada selezionata.

12:56 PM 26 Heinrich-Wielandstrasse Zentrum Mönchengladbach. D-86547 Deutschland Calcola percorso Opzioni

4 Selezionare "Calcola percorso".

Viene calcolato il percorso, quindi viene avviata la guida sul percorso.

Per regolare con precisione il punto della destinazione

È possibile passare dalla schermata di conferma dell'indirizzo al modo di scorrimento della mappa, quindi regolare con precisione il punto della destinazione.

1 Toccare per passare al modo di scorrimento della mappa.
2 Trascinare la schermata per regolare il punto della destinazione.
3 Toccare per visualizzare il menu del modo di scorrimento della mappa, quindi selezionare “Raggiungi”.

Per ulteriori informazioni sulle operazioni possibili nel modo di scorrimento della mappa, consultare “Modo di scorrimento della mappa” a pagina 13.

Altri metodi per impostare la destinazione

La destinazione e la ricerca dei percorsi possono anche essere impostati con i metodi riportati di seguito.

Dal menu principale, selezionare le voci nel seguente ordine, quindi “Calcola percorso” (se necessario).

Per ulteriori informazioni, consultare il manuale in formato PDF in dotazione.

nei dintorni

Consente di ricercare i percorsi verso un PDI, ad esempio un ristorante, un hotel e così via, in prossimità della posizione corrente del veicolo. Selezionare “nei dintorni”, quindi una delle seguenti opzioni.

"Collegamento rapido 1 - 3"

Consente di ricercare i percorsi verso il più vicino PDI della categoria memorizzata nei collegamenti rapidi. Le categorie nei collegamenti rapidi possono essere personalizzate nel menu di impostazione (pagina 14).

"Cerca per nome"

Immettere direttamente il nome del PDI.

"Cerca per categoria"

Selezionare la categoria di PDI desiderata nell'elenco.

Verso casa

Consente di ricercare i percorsi verso la propria abitazione, quando quest'ultima è registrata.

Navigazione

Selezionare “Navigazione”, quindi una delle seguenti opzioni.

"in tutto il paese"

Consente di ricercare i percorsi verso un PDI, ad esempio un aeroporto e così via, nel paese specificato.

"nella città"

Consente di ricercare i percorsi verso un PDI, ad esempio un ristorante, un hotel e così via, nella città specificata.

"Rubrica"

Consente di ricercare i percorsi verso un punto di destinazione memorizzato.

"Destinazioni recenti"

Consente di ricercare i percorsi verso le destinazioni ricercate di recente.

Schermate di guida

Una volta calcolato un percorso, la guida visiva e la guida vocale consentono di giungere alla destinazione.

Informazioni sul menu degli strumenti della mappa

①Per visualizzare le informazioni TMC dettagliate.*1
②Per regolare il volume.*2
③Per visualizzare il menu delle opzioni.
4 Per accedere al modo di scorrimento della mappa.

*1 Se è in uso il supporto TMC in dotazione (o opzionale), questa icona viene visualizzata soltanto qualora sul percorso rilevato sia presente un ingorgo stradale.

*2 Quando l'unità è alimentata mediante la batteria incorporata, è possibile che il volume diminuisca leggermente.

Schermata della mappa 2D

Percorso senza incroci (durante la guida sul percorso)

11:56 AM 28 km 12:42 PM 10 km Mergentheimer Str. Wenzeltrasse 0pz. D E F G

Percorso senza incroci (negli altri casi)

12.5 PM NW 45 km/h Kraichstrasse Gravengsteuerweg Mergentheimer Stra... Opc

In prossimità di un incrocio

12.08 PM 20 km 12.42 PM 2 km Gravensteinerweg Mergentheimer Stra... Wenzelsstrasse Opz.

In prossimità di un incrocio (più vicino)

12:15 PM 19 km 12.42 PM Mergenthalmer Stra... Wenzelsstrasse Opz. J K

A Ora corrente/Stato del segnale GPS/Condizioni della batteria/Stato del servizio TMC Per ulteriori informazioni, consultare il manuale in formato PDF in dotazione.

B Distanza dalla destinazione/ETA (Estimated Time of Arrival, tempo stimato per l'arrivo) alla destinazione
©Posizione corrente
Distanza della svolta successiva
E Nome della strada corrente
FNome della strada successiva
GIndicatore del Nord
H Direzione corrente/Velocità corrente
Istruzione sulla svolta successiva
J Indicatore a barre della distanza della svolta successiva
K Istruzione dopo successiva

Schermata della mappa 3D

È possibile impostare la schermata della mappa 3D nel menu di impostazione (pagina 14).

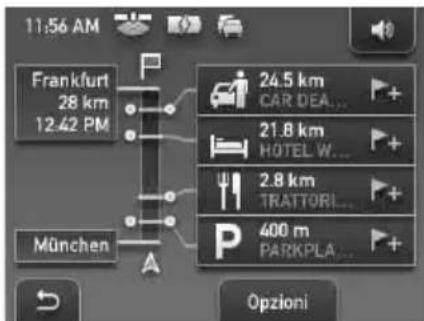

Informazioni sul percorso dinamico

In questa schermata viene visualizzata la distanza dalla destinazione, le informazioni sui PDI e così via.

Per visualizzarla, nella schermata della mappa selezionare “Opzioni” → “Info sul percorso dinamico”.

Per ulteriori informazioni, consultare il manuale in formato PDF in dotazione.

11:56 AM Frankfurt 28 km 12.42 PM München 24.5 km CAR DEA... 21.8 km HOTEL W... 2.8 km TRATTORI... 400 m PARKPLA... Opzioni

Schermata del percorso

È possibile visualizzare l'intero percorso fino alla destinazione.

Per visualizzare l'intero percorso fino alla destinazione, nella schermata della mappa selezionare “Opzioni” → “Mostra percorso”.

Modo di scorrimento della mappa

È possibile attivare il modo di scorrimento della mappa dalla schermata della mappa toccando con la guida sul percorso attivata o meno. Nel modo di scorrimento della mappa, il mirino viene visualizzato sulla mappa ed è possibile trascinare la schermata per scorrere la mappa.

12:56 PM Gravenstehnerweg + 26 Wenzelstr... Heidingsfeld

Toccare / per regolare la scala della mappa.

Impostare l'intersezione del mirino sul punto desiderato, quindi toccare - pre-visualizzare il menu del modo di scorrimento della mappa, in cui è possibile impostare un punto come destinazione e così via.

Toccare - per tornare alla schermata della posizione corrente del veicolo.

Impostazioni del sistema

È possibile configurare varie impostazioni relative al sistema e alla memoria.

Nel menu principale, selezionare “Altro...” → “Impostazioni” → la categoria desiderata → la voce desiderata tra quelle riportate di seguito per effettuare ciascuna impostazione.

Di seguito è riportata a titolo esemplificativo una serie di voci di impostazione rappresentative di ogni categoria. Per ulteriori informazioni, consultare il manuale in formato PDF in dotazione.

Impostazioni base

Vista navigazione (per selezionare la vista predefinita della mappa (2D o 3D)), Mostra distanza/ETA (per mostrare/nascondere la distanza dalla destinazione finale e l'ETA (Estimated Time of Arrival, tempo stimato per l'arrivo) alla destinazione finale) e così via.

Mappa attuale

Mappa corrente (per selezionare una mappa memorizzata nell'unità).

Destinazioni speciali

Visual.Destinazioni speciali (per mostrare/nascondere ogni PDI), Collegamento rapido 1-3 (per memorizzare 3 categorie di PDI consultate di frequente, che è possibile utilizzare come collegamenti durante l'impostazione della destinazione).

Profilo di tragitto

Tipo di percorso (per selezionare le preferenze di ricerca del percorso), Autostrade (per consentire/evitare/ignorare autostrade/superstrade) e così via.

Nota

Gli avvisi forniti in base alle informazioni sulla mappa potrebbero non essere sempre corretti a causa di lavori in corso sulle strade e così via. Le condizioni del traffico e le norme sulla circolazione stradale hanno assoluta priorità rispetto alle informazioni fornite dal sistema di navigazione.

Uso del software in dotazione

In questa sezione vengono descritte le principali funzioni del software contenuto nel CD-ROM in dotazione.

Quando si inserisce il CD-ROM nel computer, viene visualizzata automaticamente una schermata. Seguire le istruzioni a schermo.

Requisiti di sistema

• SO: Windows 2000/XP
- Unità CD-ROM/DVD-ROM
- Porta USB
• Velocità CPU minima 150 MHz

Contenuto

Installa software di collegamento PC

È possibile installare il software di connessione al PC (ActiveSync).

Gestione lingue

I dati delle lingue per le schermate e la guida vocale possono essere aggiunti all'unità; i dati delle lingue non necessari possono essere eliminati dall'unità.

Leggi il manuale

È possibile consultare il manuale in formato PDF contenente ulteriori informazioni sulle operazioni disponibili.

Collegamento supporto

È possibile accedere in modo semplice al sito di assistenza per la navigazione di Sony.

Visitare questo sito per ottenere assistenza tecnica, ad esempio per scaricare aggiornamenti software, consultare le domande frequenti e così via.

Collegamento al computer

Prima di effettuare il collegamento al computer, installare sullo stesso il software per il collegamento al PC (ActiveSync).

1 Collegare l'unità ad una presa di rete utilizzando l'alimentatore CA e il cavo di alimentazione CA.
2 Collegare l'unità e il computer tramite il cavo USB.

Collegare il connettore piccolo del cavo USB alla presa USB dell'unità, quindi il connettore grande ad una porta USB del computer.

Note relative al trasferimento di dati

Durante il trasferimento, assicurarsi di
– non scollegare il cavo USB o l'alimentatore CA.
- non spegnere o azzerare l'unità né impostarla sulla modalità di attesa.
- non spegnere o riavviare il computer né impostarlo sulla modalità di attesa.

Se si desidera annullare un trasferimento in corso, fare clic sull'apposito pulsante nella schermata del computer.

Informazioni aggiuntive

Precauzioni

Se l'auto è stata parcheggiata sotto la luce diretta del sole, attendere che l'unità si raffreddi prima di utilizzarla.

Formazione di condensa

Nei giorni di pioggia o in zone estremamente umide, è possibile che all'interno del display dell'unità si formi della condensa. Di conseguenza, l'unità potrebbe non funzionare correttamente. In tal caso, impostare l'interruttore POWER nella parte inferiore destra dell'unità su OFF, quindi attendere circa un'ora affinché la condensa evapori.

Nota sullo schermo LCD

È possibile che sullo schermo vengano visualizzati costantemente punti blu, rossi o verdi. Tali “punti luminosi” possono verificarsi con qualsiasi schermo LCD. Lo schermo LCD è stato prodotto con una tecnologia ad alta precisione, mediante cui oltre il 99,99 % dei segmenti è operativo. Tuttavia, è possibile che una minima percentuale (solitamente lo 0,01 %) di questi segmenti non si illumini correttamente. Ciò non interferisce tuttavia con la visualizzazione delle immagini.

Manutenzione

Pulizia della ventosa

Se la superficie della ventosa è sporca o non aderisce adeguatamente, procedere alla relativa pulizia.

Prima della pulizia, accertarsi di rimuovere la sezione della ventosa dal supporto, attenendosi alla seguente procedura.

1 Afferrando la manopola sinistra, allentare la manopola destra, quindi rimuovere entrambe le manopole.

2 Rimuovere la sezione della ventosa.

3 Lavare la superficie della ventosa con acqua.

Pulire e asciugare la ventosa prima di applicarla di nuovo.

Per applicarla nuovamente, installare la ventosa, quindi le manopole sinistra e destra, infine stringere la manopola destra.

Avvertenza

• Non lavare in alcun caso la ventosa senza prima rimuoverla dal supporto, onde evitare di danneggiare il supporto.
• Per la pulizia non utilizzare alcuna soluzione detergente. Lavare solo con acqua.
• Prima di riapplicare la ventosa, accertarsi che sia completamente asciutta.

Note

• Se la ventosa lascia un segno sul parabrezza, pulirlo con acqua.
• È possibile che il cruscotto lasci dei segni sulla superficie della ventosa, che tuttavia non alterano la forza di adesione.

Sostituzione del fusibile

Per la sostituzione del fusibile dell'adattatore della batteria dell'auto, assicurarsi di utilizzare un fusibile dello stesso amperaggio di quello indicato sull'originale. Se il fusibile si brucia, controllare i collegamenti dell'alimentazione e sostituire il fusibile. Se dopo la sostituzione il fusibile si brucia di nuovo, è possibile che si tratti di un problema interno. In tal caso, rivolgersi al più vicino rivenditore Sony.

Fusibile (2,5 A) Per stringere Per rimuovere

Avvertenza

Non utilizzare in alcun caso fusibili con un amperaggio superiore a quello del fusibile in dotazione con l'unità, onde evitare di danneggiare l'unità stessa.

Note sullo smaltimento dell'unità

Prima di procedere allo smaltimento dell'unità, rimuovere la batteria incorporata agli ioni di litio e consegnarla ad un punto di raccolta differenziata.

Di seguito viene illustrata la procedura di rimozione della batteria.

Nota

Non disassemblare in nessun caso l'unità, se non al momento del relativo smaltimento.

1 Disattivare l'alimentazione principale impostando l'interruttore POWER sulla posizione OFF.
2 Rimuovere il copripresa 9 (pagina 6).
3 Rimuovere le 2 viti nella parte inferiore dell'unità utilizzando un cacciavite.

4 Fare scorrere il coperchio posteriore, quindi sollevarlo per aprire l'unità.

continua alla pagina successiva →

5 Rimuovere la batteria.

6 Isolare il terminale del connettore utilizzando del nastro.

Note sulla batteria al litio

• Tenere la batteria fuori dalla portata dei bambini.
• Non afferrare la batteria con pinzette metalliche, onde evitare di causare un cortocircuito.

AVVERTENZA

La batteria può esplodere se usata scorrettamente. Pertanto, non deve essere ricaricata, smontata o gettata nel fuoco.

Caratteristiche tecniche

Unità principale

Temperatura di utilizzo: 5 - 45 °C

Requisiti di alimentazione: 5 V CC (da alimentatore CA in dotazione)

Terminali di collegamento:

Connettore del supporto

Presa DC IN 5V

Presa USB

Presa dell'antenna GPS esterna

Diffusore: diffusore ovale da 20 × 40 mm

Consumo di corrente: circa 0,5 A

Dimensioni: circa 103,8 × 87,6 × 32,8 mm (l × a × p, escluse le parti sporgenti)

Peso: circa 280 g

Monitor

Sistema: display a cristalli liquidi di tipo trasmissivo

Sistema guida: sistema a matrice attiva TFT a-Si

Dimensioni: 3,5 pollici (4:3)

Circa 70,1 × 52,6, 87,6 mm (l × a, p)

Segmento: 230.400 (960 × 240) punti

Supporto

Temperatura di utilizzo: 5 - 45 °C

Requisiti di alimentazione: 5,2 V CC

(da adattatore della batteria dell'auto da 12 V in dotazione (massa negativa))

Terminali di collegamento:

Connettore dell'unità

Presa DC IN 5.2V

Presa dell'antenna TMC (solo NV-U71T)

Frequenza di ricezione: 87,5 - 108,0 MHz (solo NV-U71T)

Tempo di carica/tempo di utilizzo della batteria incorporata

Tempo di carica

Utilizzando l'adattatore della batteria dell'auto/ l'alimentatore CA in dotazione: circa 4,5 ore (con l'unità accesa) o 2,5 ore (nel modo di attesa)

Tempo di utilizzo

Fino a 6,5 ore (in base all'uso)

Accessori opzionali

Antenna GPS esterna: VCA-41

Kit per supporto per auto TMC: NVA-CU4T

Kit di installazione per auto: XA-49FM

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

• Determinati circuiti stampati non contengono ritardanti alla fiamma alogenati.
• Utilizzo di batterie ricaricabili agli ioni di litio.
• Come materiale di riempimento per l'immballaggio viene impiegato cartone ondulato.
• La stampa del cartone è realizzata con inchiostro a base di olio vegetale e privo di Composti organici volatili (VOC).

Guida alla soluzione dei problemi

Fare riferimento alla seguente lista di controllo per risolvere la maggior parte dei problemi che si potrebbero verificare durante l'uso di questa unità. Prima di esaminare l'elenco che segue, verificare le procedure di collegamento e d'uso dell'unità.

Le icone di funzionamento del display non funzionano.

Durante la visualizzazione di una mappa, le operazioni potrebbero richiedere qualche istante.

L'unità non si accende.

→ Verificare che l'interruttore POWER nella parte inferiore destra dell'unità sia impostato su ON.
→ Caricare la batteria incorporata.
→ Verificare che l'unità sia installata saldamente sul supporto. Per ulteriori informazioni sull'installazione, consultare il documento "Read This First" (Manuale di installazione) in dotazione.

Non è possibile caricare la batteria incorporata.

→ Verificare che l'interruttore POWER nella parte inferiore destra dell'unità sia impostato su ON.
→ Se è in uso l'alimentatore CA, scollegarlo dalla presa, quindi collegarlo di nuovo.
→ La batteria incorporata agli ioni di litio può essere ricaricata a temperature comprese tra 5 – 45 °C. È possibile che la batteria non venga caricata se la temperatura all'interno dell'unità aumenta a causa di luce solare diretta e così via. Non si tratta di un problema di funzionamento.

continua alla pagina successiva →

Non è possibile ricevere il segnale GPS.

Leggere innanzitutto la sezione introduttiva del sistema GPS (pagina 5), quindi controllare lo stato del segnale GPS selezionando “Altro…” nel menu principale → “Stato GPS”.

- Il sistema non è in grado di ricevere segnali GPS a causa di un ostacolo.

→ Spostare il veicolo in un luogo dove i segnali possano essere ricevuti chiaramente.

- La qualità di ricezione del segnale GPS è scarsa.

→ Potrebbe essere necessaria un'antenna GPS esterna VCA-41 (opzionale) per parabrezza riscaldato o termoriflettente.

- Di fronte all'antenna GPS è presente un ostacolo.

→ Installare l'unità in modo tale che il segnale non venga interrotto dal telaio dell'auto e così via.

- Se è installata una pellicola per i vetri dell'auto, è possibile che il segnale non venga ricevuto.

→ Utilizzare l'antenna GPS esterna VCA-41.

La posizione del veicolo sulla mappa non corrisponde a quella reale.

Il margine di errore del segnale proveniente dai satelliti GPS è troppo ampio. Può esistere un margine di errore massimo pari a poche centinaia di metri.

La guida vocale non viene riprodotta.

Il volume è troppo basso.

→ Aumentare il volume (pagina 12). Quando l'unità è alimentata mediante la batteria incorporata, è possibile che il volume diminuisca leggermente.

Lo schermo LCD non viene visualizzato normalmente.

- A temperature elevate, lo schermo LCD potrebbe risultare scuro e non visibile chiaramente. A temperature basse, sullo schermo LCD potrebbero venire visualizzate delle immagini residue. Non si tratta di problemi di funzionamento; lo schermo LCD tornerà alle condizioni normali una volta che la temperatura sarà rientrata entro la gamma di funzionamento specificata.

- Lo schermo LCD è scuro. → È possibile che la funzione di riduzione automatica della luminosità si attivata, in quanto il relativo sensore 7 (pagina 6) è coperto da una mano e così via.

Il supporto si stacca dalla superficie di applicazione.

La forza di adesione si riduce qualora la superficie della ventosa o la superficie di applicazione siano sporche.

→ Pulire la ventosa e la superficie di applicazione (pagina 16).

Il modo di dimostrazione viene avviato automaticamente anche se non viene eseguita alcuna operazione.

→ Disattivare il modo di dimostrazione selezionando “Altro…” nel menu principale → “Impostazioni” → “Impostazioni base” → “Modo demo”. Quindi, accertarsi che la voce “Modo demo” sia disattivata.

Azzeramento dell'unità

Se il software di navigazione si blocca, tentare di risolvere il problema azzerando l'unità.

Se il problema persiste, disattivare l'alimentazione principale impostando l'interruttore POWER su OFF, quindi riattivarla dopo circa 10 secondi.

POWER ONOFF POWER ON

Nota

Dopo avere disattivato l'alimentazione principale, alla successiva riattivazione la ricezione dei segnali GPS potrebbe richiedere tempo.
