appUSB300HP - Carte réseau / adaptateur Approx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur USB sans fil haute puissance
Normes réseau	IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
Débit maximal	TX : 150 Mbps, RX : 300 Mbps (802.11n)
Interface	USB 2.0 / 1.1
Sécurité	Cryptage 64/128 bits WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS
Fréquence d'opération	2,4 GHz (canaux 1-11 pour FCC, 1-13 pour ETSI)
Type d'antenne	Antenne interne PCB + antenne détachable à gain élevé 5 dBi
Portée	Jusqu'à 1000 mètres (en environnement dégagé)
Systèmes d'exploitation supportés	Windows 2000/XP/Vista/7, Linux, Mac OS X
Contenu de l'emballage	Adaptateur USB, antenne détachable, câble USB 2.0, CD d'installation (drivers et manuel)
Alimentation	Via port USB (5 V)
Fonctions supplémentaires	Mode logiciel AP, WMM (Wi-Fi Multimedia), collecte et analyse de données sans fil
Température de fonctionnement	0°C à 40°C
Température de stockage	-10°C à 60°C
Humidité de fonctionnement	10% à 85% HR sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Respecter les normes de sécurité électrique. Débrancher avant le nettoyage.

FOIRE AUX QUESTIONS - appUSB300HP Approx

Comment installer l'adaptateur USB sans fil Approx appUSB300HP ?

Avant de brancher l'adaptateur, insérez le CD d'installation et lancez Setup.exe. Suivez les instructions à l'écran, choisissez l'outil de configuration (Ralink Configuration Tool recommandé). Après l'installation, redémarrez l'ordinateur, puis branchez l'adaptateur sur un port USB. Windows détectera le matériel et finalisera l'installation automatiquement.

Quels systèmes d'exploitation sont compatibles ?

L'adaptateur est compatible avec Windows 2000, XP, Vista, 7, ainsi que Linux et Mac OS X.

Quelle est la portée maximale de l'adaptateur ?

La portée peut atteindre 1000 mètres dans un environnement dégagé, grâce à l'antenne détachable 5 dBi et à la technologie haute puissance.

Comment configurer la connexion sans fil après installation ?

Cliquez avec le bouton droit sur l'icône RaUI dans la barre des tâches et sélectionnez 'Launch Config Utility'. Cliquez sur 'Rescan' pour lister les réseaux, sélectionnez votre réseau et cliquez sur 'Connect'. Saisissez la clé de sécurité si nécessaire.

Quels types de cryptage sont supportés ?

L'adaptateur supporte WEP 64/128 bits, WPA/WPA2 et WPA-PSK/WPA2-PSK, ainsi que WPS pour une configuration simplifiée.

Puis-je utiliser l'adaptateur avec un réseau WPA2 ?

Oui, l'adaptateur est compatible WPA2. Lors de la connexion, sélectionnez le type de cryptage approprié (AES ou TKIP) selon la configuration de votre réseau.

L'adaptateur fonctionne-t-il en mode point d'accès (AP) ?

Oui, l'adaptateur supporte le mode logiciel AP (Soft AP). Vous pouvez ainsi partager votre connexion Internet avec d'autres appareils sans fil.

Que faire si l'installation échoue ?

Assurez-vous d'installer le pilote avant de brancher l'adaptateur. Si vous avez branché l'adaptateur par erreur, annulez l'assistant 'Nouveau matériel détecté' et désinstallez tout pilote partiel avant de recommencer.

Puis-je utiliser l'adaptateur avec USB 1.1 ?

Oui, l'adaptateur est rétrocompatible avec USB 1.1, mais les débits seront limités à ceux de l'interface USB 1.1.

Que faire si je perds le CD d'installation ?

Vous pouvez télécharger les pilotes depuis le site du fabricant ou contacter le support technique. Le CD contient également le manuel d'utilisation détaillé pour les réglages avancés.

MODE D'EMPLOI appUSB300HP Approx

Merci d'avoir choisi l'adaptateur USB sans fil de haute puissance APPUSB300HP.

Adaptateur USB sans fil qui vous permet de connecter votre ordinateur portable ou de bureau pour tous les réseaux sans fil dans votre maison ou au bureau. L'adaptateur USB sans fil est idéal pour ceux qui veulent mettre à niveau les ordinateurs plus anciens pour pouvoir accéder à Internet via un réseau sans fil.

1.21 CARACTERISTIQUES CARACTERISTIQUES

• Normes IEEE 802.11n, IEEE 802.11.b et IEEE 802.11g.Ralink RT2720 Chipset 2770
  • TX: 150 Mbps RX: 300Mbps.
• 64/128 EP, PA/ PA2 et cryptages PA-PSK/ PA2-PSK.
• i-Fi Protected Setup (PS).
• 1000m via USB 2.0
• PCB 4 couches, avec 1 x Antenne détachable 5 dBi.
• Supporte le mode logiciel AP MMTM (fonction i-Fi Multimedia)
• Distance de fonctionnement jusqu'à 1000 mètres
• Compatible USB 1.1 de bureau et ordinateurs portables.
• Support de données sans fil collecte et d'analyse.
• indows 98SE,2000,Millenium,XP, Vista, 7, Linux et MACOS X.
• Grande puissance de taille compacte
  • La performance constante et stable
• Installation conviviale et facile

1.31 EXCHNCKIS DU SYSTÈME PCCES DU SYSTÈME PC

• Ordinateur portable ou PC de bureau avec processeur Pentium 1 GHz ou plus compatible
• indows 2000 / XP / Vista / 7, Mac OS, Linux
  • USB Disponible haute vitesse USB 2.0 Port

2. CONTENU DE L'EMBALLAGE2. CONTENU DE L'EMBALLAGE

• 11n haute puissance
• Antenne à gain élevé.
• Câble USB 2.0
• Driver / Manuel CD

3. SPÉCIFICATIONS3. SPÉCIFICATIONS

Item It Spécifications	SpécificationsSpécifications
Standards IEEE 802.1n,	IEEE 802.11g and IEEE 802.11b
Type d'interface USB 2.0/1.1
Taux de données 802.11b: 11Mbps802.11g: 54 Mbps802.11n: TX:150Mbps RX:300Mbps
Sécurité	64/128 bit EP encryptionPA/ PA2 and PA-PSK/ PA2-PSKencryptionsi-Fi Protected Setup ( PS)
Fréquence d'opération FCC:●41●-●46●Mhz (Ch1-Ch11)ETSI:●41●-●47●MHz (Ch1-Ch13)
Fréquence RF ●41●~●46● MHz (Amérique du Nord)●41●~●47● MHz (Europe)●41●~●48● MHz (Japan)
Type d'antenne Interne PCB antenne + antenne à gain élevé
Statut du LED Etat de la liaison, l'activité
Environnements de funcionnement	Température d'opération: 0°C~40°CTempérature de stockage: -●0°C~60°CHumidité d'opération: 10%~85% RH sans condensationHumidité de stockage: 5% to 90% RH non-condensing
Systèmes d'exploitations supportés	indows ●000, XP, Vista, 7, Linux and MAC OS X

4. GUIDE D'INSTALLATIONGUIDE D'INSTALLATION

IMPORTANT: Pour fonctionner correctement, ne pas connecter l'adaptateur USB sans fil à votre ordinateur avant d'installer le logiciel. Si vous le faites, attendez que l'écran affiche Nouveau matériel détecté Nouv et cliquez sur «Annuler», sinon, le processus d'installation sera probablement affectée.

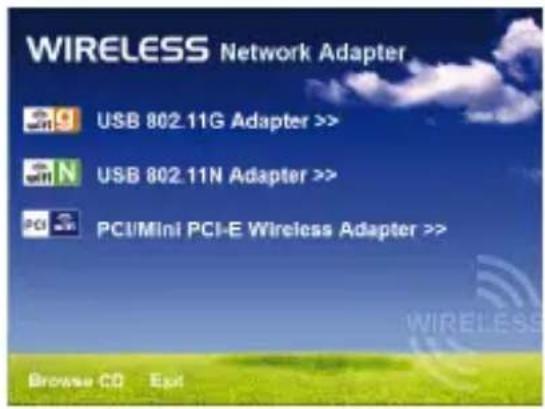

Insérez le CD d'installation fourni dans le CD-ROM et lancez le programme Setup.exe. Pour démarrer l'installation, s'il vous plaît cliquer sur le "adaptateur USB 80•.11G» ou «USB80•.11N Adapter".

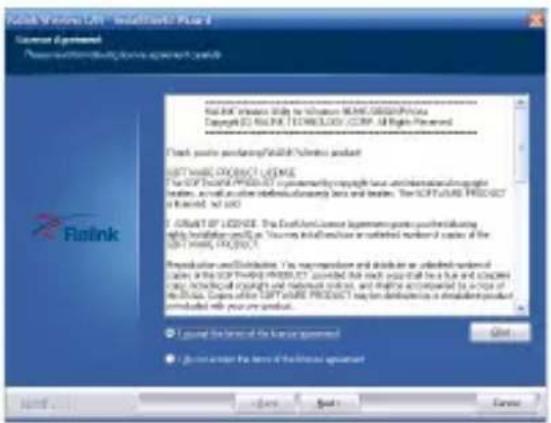

Attendez que le programme d'installation s'exécute lors de l'affichage en écran de l'accord de licence, lisez le contrat et cliquez sur "Suivant" pour accepter les termes et poursuivre l'installation.

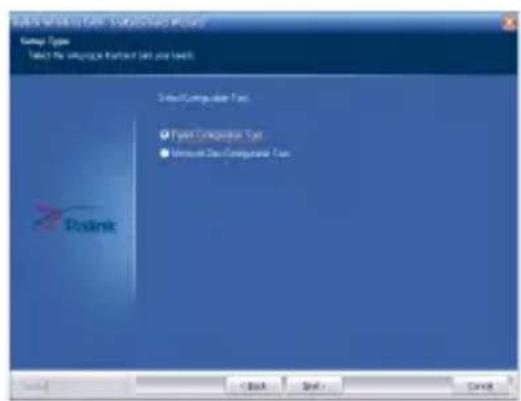

Sur le deuxième écran Type de configuration (ci-dessous), choisissez un outil de configuration. «Ralink Configuration Tool » est recommandé, car il donne accès à toutes les fonctionnalités adaptateur

Si vous préférez utiliser l'outil fourni par indows XP / Vista, sélectionnez "Microsoft Zero Configuration Tool". Choisissez (le réglage peut changer après l'installation), puis cliquez sur "Suivant".

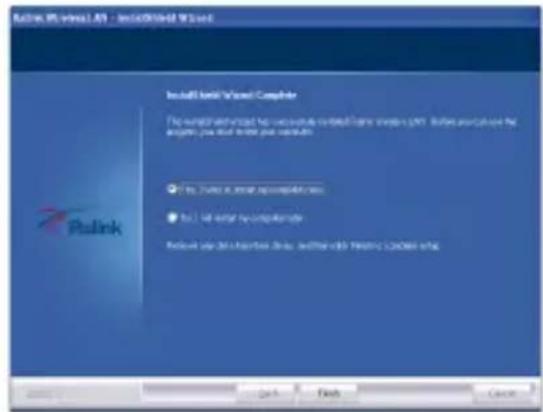

Le programme d'installation installe automatiquement le programme. Lorsque vous avez terminé, sélectionnez "Oui, je veux redémarrer mon ordinateur maintenant " et cliquez sur "Terminer" pour redémarrer votre ordinateur.

Avec l'ordinateur maintenant allumé, insérez l'adaptateur sans fil USB dans un port USB•.0 libre.

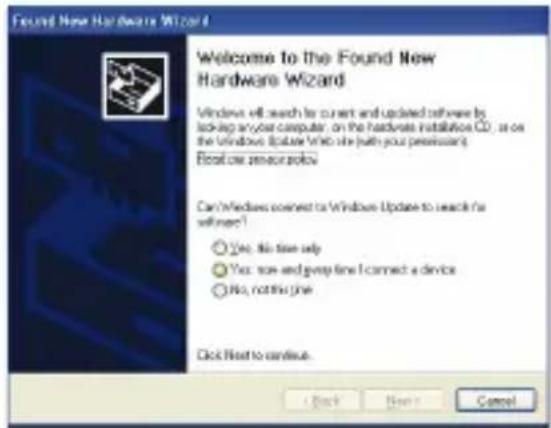

Avec l'écran Bienvenue dans l'Assistant Nouveau matériel détecté s'affiche (qui est automatique lorsque l'adaptateur est connecté à l'ordinateur), sélectionnez l'option «Non, pas cette fois" et cliquez sur "Suivant"

Lorsque le prompt «Qu'est-ce que vous voulez que l'Assistant de faire? "apparaît, sélectionnez "Installer le logiciel automatiquement (recommandé)" et cliquez sur "Suivant".

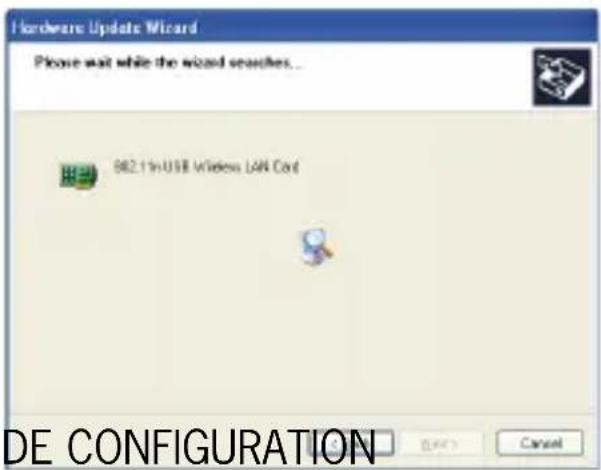

Un écran d'état d'affichage, indiquant que l'installation est en cours. Aucune action n'est nécessaire que ce point.

Lorsque l'écran affiche que l'assistant à terminer de détecté le nouveau matériel il indique que l'installation a été achevée avec succès et votre adaptateur USB sans fil est prêt pour la configuration.

Une fois l'installation terminée, vous pouvez configurer l'adaptateur USB sans fil pour se connecter à un point d'accès sans fil (AP). L'utilitaire de configuration sans fil démarre automatiquement, et vous trouverez également une icône en bas à droite dans le tiroir de votre système indows.

1. Droit-cliquez sur l'icône RaUI et sélectionnez "Launch Config Utility".

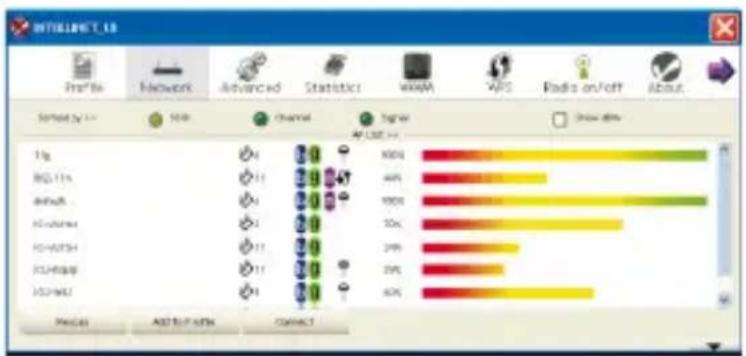

- La fonction d'utilité de configuration recherchera pour la numérisation de réseaux sans fil à portée. Cliquez sur "Rescan" pour actualiser la liste des réseaux sans fil disponibles. Pour vous joindre à un réseau particulier qui s'affiche, sélectionnez-le et cliquez sur "Connect".

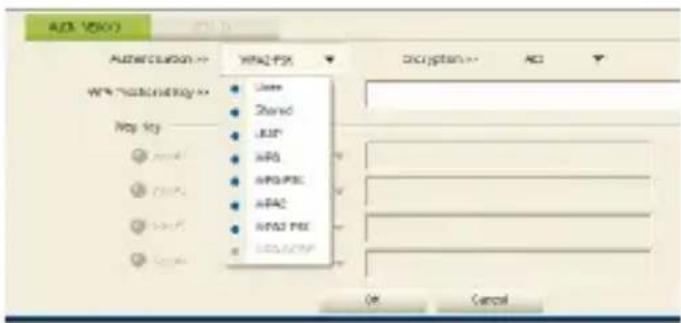

1. Si le réseau sans fil utilise le cryptage, vous devez saisir la clé de cryptage correct. L'utilitaire de configuration suggère automatiquement le type d'authentification correcte (voir la liste déroulante), vous ne devez pas modifier la valeur proposée.

1. NOTE: Pour le WPA / WPA2 des réseaux, vous devez sélectionner le type de cryptage correct, ainsi (AES ou TKIP). Ces paramètres dépendent de la façon dont le réseau sans fil est mis en place. Seul le propriétaire du réseau sans fil peut fournir les informations requises.

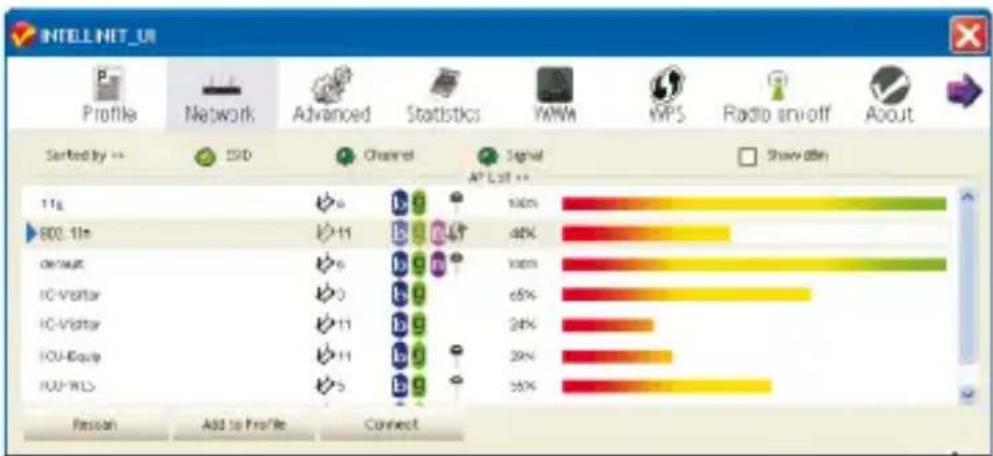

2. Si le point d'accès sans fil est correctement connecté, vous verrez en face de l'appareil sans fil.

NOTE: Pour les réglages avancés et des fonctionnalités supplémentaires de l'adaptateur USB sans fil, consulter le manuel d'utilisation sur le CD inclus.

6. OBETENIRUSUPORORTECONIQUERISIQPORT TEC

Bien que nous espérons que votre expérience avec l'adaptateur USB sans fil est agréable et facile à utiliser, il se peut que vous puissiez avoir certains problèmes ou avoir des questions que ce guide n'a pas répondues. S'il vous plaît contactez votre revendeur et demander de l'aide tout d'abord, dans le cas qu'il ne pourrait pas résoudre votre problème, s'il vous plaît contacté nous.

Ce manuel est basé sur la dernière version de notre adaptateur USB sans fil N.

Si votre adaptateur ne supporte pas certaines fonctions spéciales montrées dans le manuel, s'il vous plaît contacter notre équipe de support technique pour obtenir le logiciel le plus récent pour faire les mises à jour.
