Type de produit	Carte réseau / adaptateur
Marque	Approx
Modèle	appRP01V4
Interface de connexion	PCI Express (x1)
Vitesse réseau	Gigabit Ethernet (10/100/1000 Mbit/s)
Connecteurs	1 x RJ45
Standards réseau	IEEE 802.3, 802.3u, 802.3ab
Dimensions (L x l x H)	120 x 80 x 20 mm
Poids	50 g
Alimentation	Via le bus PCI Express
Consommation électrique	Inférieure à 2 W
Systèmes d'exploitation compatibles	Windows, Linux, macOS
Fonctions principales	Connectivité réseau filaire, transfert de données haut débit, prise en charge WoL (Wake-on-LAN)
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	10 à 90 % (sans condensation)
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Éviter les produits chimiques.
Sécurité	Utiliser dans un environnement sec et ventilé. Ne pas ouvrir le boîtier. Respecter les normes de sécurité électrique.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de panne, remplacer la carte.
Informations générales	Carte réseau interne pour ordinateur de bureau. Garantie 2 ans.

FOIRE AUX QUESTIONS - appRP01V4 Approx

Comment installer la carte réseau appRP01V4 ?

Installez la carte dans un emplacement PCI Express libre de votre ordinateur. Assurez-vous que l'ordinateur est éteint et débranché. Insérez la carte fermement, puis fixez-la avec la vis. Après le redémarrage, le système d'exploitation installera automatiquement les pilotes. Sinon, téléchargez les pilotes depuis le site web d'Approx.

Quels sont les pilotes compatibles avec Windows 10 ?

Les pilotes pour Windows 10 sont inclus dans le système d'exploitation. Si nécessaire, vous pouvez les télécharger depuis la page officielle d'Approx. Recherchez le modèle appRP01V4 et téléchargez le pilote pour votre version de Windows.

La carte est-elle compatible avec Linux ?

Oui, la carte utilise le chipset Realtek RTL8111C, qui est nativement supporté par la plupart des distributions Linux modernes. Aucun pilote supplémentaire n'est nécessaire.

Que faire si la carte n'est pas reconnue par l'ordinateur ?

Vérifiez d'abord que la carte est correctement insérée dans le slot PCI Express. Essayez un autre slot si disponible. Assurez-vous que le BIOS reconnaît la carte. Si le problème persiste, mettez à jour le BIOS de votre carte mère ou contactez le support Approx.

Comment activer la fonction Wake-on-LAN (WoL) ?

Pour activer WoL, accédez aux paramètres de la carte dans le Gestionnaire de périphériques (Windows). Dans l'onglet 'Gestion de l'alimentation', cochez 'Autoriser ce périphérique à sortir l'ordinateur du mode veille'. Assurez-vous également que la fonction est activée dans le BIOS.

Quelle est la vitesse maximale de transfert ?

La carte supporte le Gigabit Ethernet, offrant des vitesses de transfert théoriques jusqu'à 1000 Mbit/s en full duplex. Les performances réelles dépendent de votre réseau et de votre câble.

Quels câbles utiliser avec cette carte ?

Utilisez un câble RJ45 de catégorie 5e ou supérieure (CAT6 recommandé) pour des performances optimales. Évitez les câbles endommagés ou de mauvaise qualité.

La carte est-elle compatible avec les réseaux 5 GHz ou Wi-Fi ?

Non, cette carte est un adaptateur réseau filaire (Ethernet). Elle ne prend pas en charge le Wi-Fi ou les fréquences radio. Pour une connexion sans fil, utilisez une carte Wi-Fi.

Comment nettoyer la carte réseau ?

Débranchez l'ordinateur et retirez la carte. Utilisez un chiffon doux et sec pour enlever la poussière. Évitez tout liquide ou produit chimique. Ne touchez pas les contacts dorés avec les doigts.

Où trouver la notice d'utilisation complète ?

La notice d'utilisation est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com. Recherchez le modèle appRP01V4 de la marque Approx.

MODE D'EMPLOI appRP01V4 Approx

Chapitre 1. Introduction et description du produit

Merci d'avoir choisi le répéteur San Fil- N 300 Mbps Wi-Fi APPRP01V4 d'Approx!

L'APPRP01V4 est un répéteur pour les réseaux Wifi, conçu pour ceux qui cherchent une solution définitive à étendre la portée de leur réseau sans fil. Connecté à une prise électrique, il répète le signal Wifi dans les zones éloignées comme les patios, les terrasses, etc. Pour les plus exigeants il permet aussi d'être utiliser comme un point d'accès ou en mode client. Avec le répéteur APPRP01V4 un réseau sans fil peut être étendu presque immédiatement, avec une prise électrique disponible près du routeur. Une des caractéristiques les plus remarquables est sa vitesse de 300Mbps et son installation rapide et facile en quelques minutes. Plus d'excuse pour étendre votre réseau Wifi!

Chapitre 2. Contenu de l'emballage

• appRP01V4 extendeur sans fil
• Guide d'installation rapide en plusieurs langues
• Câble de réseau RJ-45

Note: Assurez-vous que votre paquet contient les éléments décrits ci-dessus. Si vous trouvez quelque chose est manquant ou endommagé, s'il vous plaît contactez votre revendeur.

Chapitre 3. Description des pièces

Chapitre 4. Installation et Configuration.

Ce répéteur dispose de trois modes de configuration et d'installation avec des fonctions différentes.

Installation répéteur sans fil

• Vous aurez besoin d'un routeur ou point d'accès à Internet.
• Connectez-le sans fil au routeur principal afin de répéter

Installation Point d'accès

• Vous aurez besoin d'un routeur avec internet.
• Connectez-le à partir de sa sortie LAN au répéteur par le câble RJ-45.

Installation Mode Client

• Vous aurez besoin d'un routeur avec internet.
• Connectez-le sans fil au routeur principal afin de répéter
• Connectez-le à partir de sa sortie LAN au répéteur par le câble RJ-45

Le répéteur peut être configuré sans fil ou câblé à sa première configuration

Confi guration sans fi I

1. S'il vous plaît connecter votre APPRP01V4 dans une prise électrique libre dans votre maison qui se trouve dans la zone de couverture de votre routeur principal.
2. Cliquez sur l'icône réseau (ou) en bas à droite du bureau. Pour répéteur signal Wifi APPRP01V4. Cliquez sur "Connect" et patientez quelques secondes.

APPRP01V4

1. Aller sur votre navigateur Web et tapez dans la barre d'adresse 192.168.10.1
2. Automatiquement votre navigateur vous demandera un nom d'utilisateur et mot de passe pour accéder aux paramètres de répéteur, veuillez insérer dans ces champs vides comme suit:

Nom d'utilisateur: admin Mot de passe: approx

1. Une fois à l'intérieur de vos paramètres Web suivez les étapes de l'assistant de confi guration du répéteur.

1. Veuillez connecter votre répéteur APPRP01V4 dans une prise électrique libre dans votre maison qui se trouve dans la zone de couverture de votre routeur principal.

2. Branchez le câble RJ-45 fourni entre la sortie LAN de votre routeur principal et répéteur.

3. Suivez les mêmes étapes que les paramètres sans fil du point 3 à 5.

Note: Si vous ne pouvez pas accéder à votre appareil, procédez comme suit:

1. Cliquez sur "Démarrer", "Panneau de configuration", "Connexions réseau et Internet", "Connexions réseau" bouton direct cliquez sur «Local Area Connection» ou «Connexion réseau sans fil», "Propriétés". Sélectionnez "Protocole Internet version 4 (TCP/IPv4)» et cliquez sur «Propriétés».

2. Entrez 192.168.10.2 à l'adresse IP, le masque de 255.255.255.0 et la passerelle 192.168.10.1 et à accepter.

Trois. Répétez les mêmes étapes que les paramètres sans fil du point 3 à 5.

Vous pouvez également restaurer les paramètres d'usine avec la procédure suivante ci-dessous.

Connectez le répéteur à une prise électrique (pas bande), appuyez sur le bouton de réinitialisation pendant 10 secondes puis relâchez, attendre et ne rien faire, le répéteur sera retourné aux valeurs par défaut.

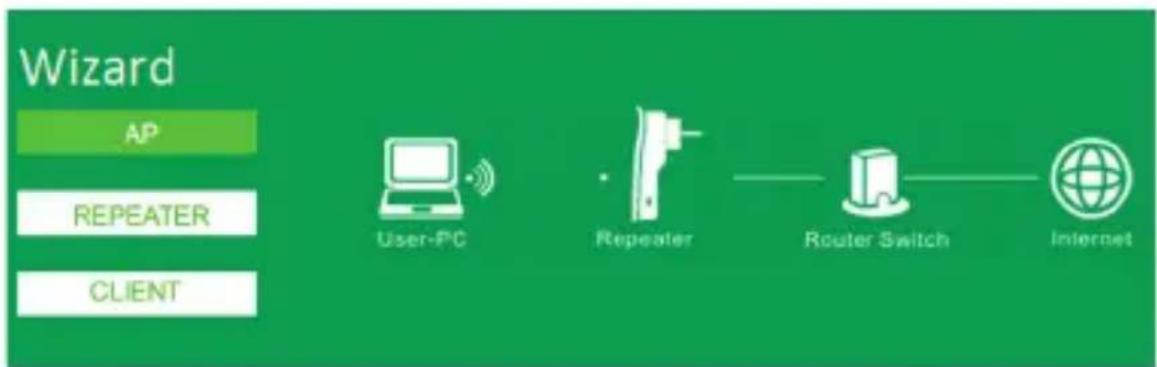

Mode de configuration (Assistant de configuration)

1. Sélectionnez AP à l'intérieur de l'assistant

2.Tapez un nom pour votre réseau sans fil dans le champ SSID

1. Laissez le canal (Channel) comme Auto

2. Dans le champ Type de sécurité sélectionner un type sans fi l de sécurité pour votre appareil et défi nir un mot de passe.

3. Cliquez sur le bouton Appliquer pour terminer.

1. Enfi n, vous verrez un message comme celui-ci, appuyez sur le bouton Fermer.

1. Sélectionnez Répéteur à l'intérieur de l'assistant


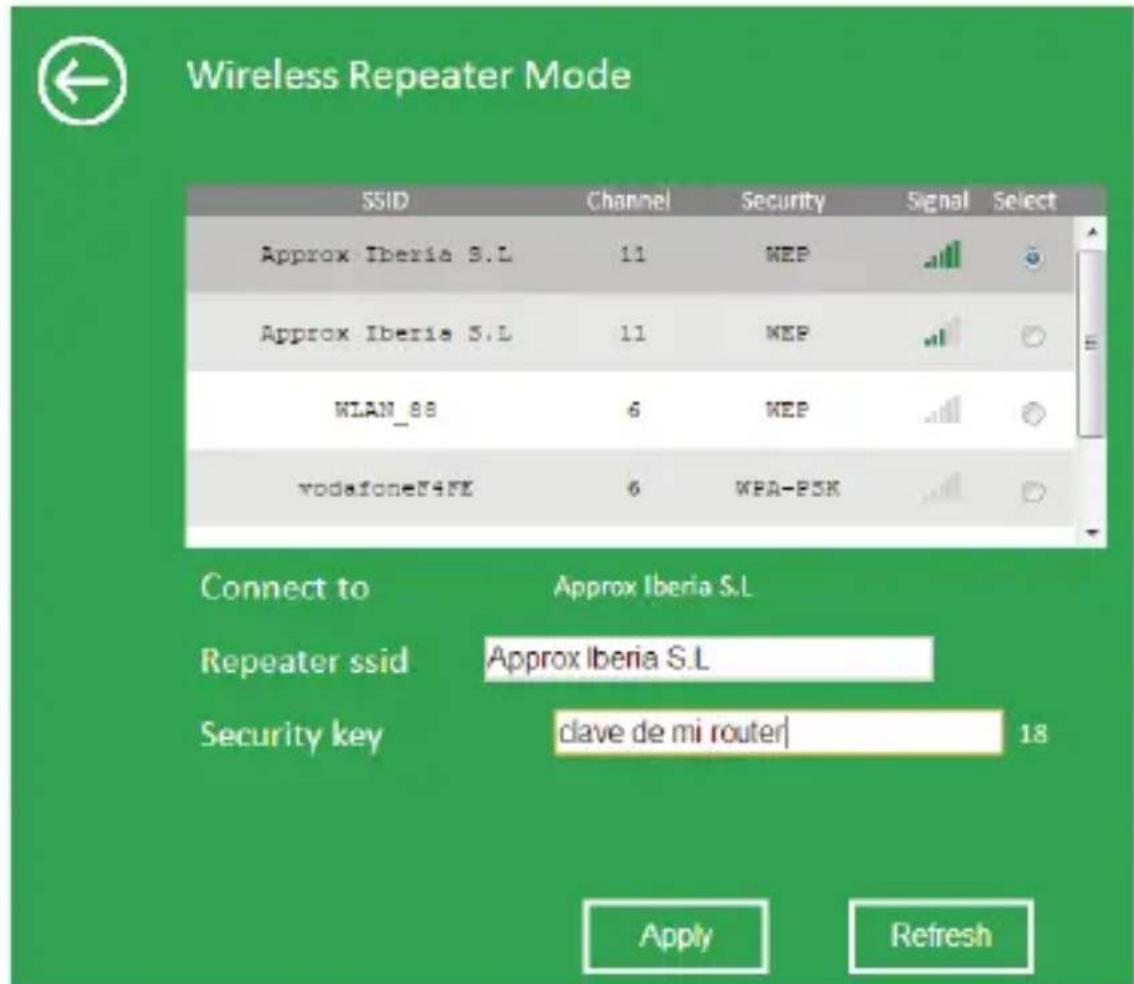

1. Sélectionnez le nom du réseau sans fi I auquel vous souhaitez vous connecter

1. Dans le champ de sécurité, taper le mot de passe du routeur auquel vous vous connectez à répéter le signal.
2. Enfi n, cliquez sur le bouton Appliquer pour accepter les paramètres, si tout va bien, nous aurons un message similaire à ce qui suit. Appuyez sur le bouton Fermer.

1. Sélectionner client à l'intérieur de l'assistant.

1. Sélectionnez le nom du réseau sans fi I auquel vous souhaitez vous connecter

1. Dans le champ de sécurité taper le mot de passe du routeur auquel vous vous connectez à répéter le signal.
2. Enfi n, cliquez sur le bouton Appliquer pour accepter les paramètres.

Connectez les ordinateurs au répéteur.

Sans fi I (AP et mode Répéteur)

1. Cliquez sur l'icône réseau ( ou ) en bas à droite du bureau. Pour répéteur signal Wifi APPRP01V4. Cliquez sur "Connect" et entrez la clé de sécurité et attendre quelques secondes.

En utilisant WPS (AP et mode Répéteur)

1. Appuyez sur le bouton WPS du répéteur pendant 3 secondes.
2. Appuyez sur le bouton WPS de votre adaptateur sans fil pour 3 secondes.
3. Cliquez sur Terminer pour terminer la configuration WPS.
4. Si les étapes ont réussi votre équipement sera connecté au relais via WPS.

1. Branchez le câble RJ-45 fourni entre l'entrée Lan de votre carte réseau de votre ordinateur et l'entrée Lan du répéteur.

Chapitre 5. Support technique

Pour de plus amples informations sur l'installation et la configuration de ce produit, veuillez visiter notre section support de notre site web www.approx.es ou écrire un courriel à l'adresse suivante: [e-mail].
