Tipo de producto	Tarjeta de red / adaptador
Marca	Approx
Modelo	appRP01V4
Interfaz de conexión	PCI Express (x1)
Velocidad de red	Gigabit Ethernet (10/100/1000 Mbit/s)
Conectores	1 x RJ45
Estándares de red	IEEE 802.3, 802.3u, 802.3ab
Dimensiones (Ancho x Profundidad x Alto)	120 x 80 x 20 mm
Peso	50 g
Alimentación	A través del bus PCI Express
Consumo eléctrico	Inferior a 2 W
Sistemas operativos compatibles	Windows, Linux, macOS
Funciones principales	Conectividad de red por cable, transferencia de datos de alta velocidad, soporte WoL (Wake-on-LAN)
Temperatura de funcionamiento	0 a 50 °C
Humedad de funcionamiento	10 a 90 % (sin condensación)
Mantenimiento y limpieza	Desconectar el dispositivo, limpiar con un paño suave y seco. Evitar productos químicos.
Seguridad	Usar en un entorno seco y ventilado. No abrir la carcasa. Respetar las normas de seguridad eléctrica.
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles. En caso de avería, reemplazar la tarjeta.
Información general	Tarjeta de red interna para ordenador de sobremesa. Garantía de 2 años.

Preguntas frecuentes - appRP01V4 Approx

¿Cómo instalar la tarjeta de red appRP01V4?

Instale la tarjeta en una ranura PCI Express libre de su ordenador. Asegúrese de que el ordenador esté apagado y desconectado. Inserte la tarjeta firmemente, luego fíjela con el tornillo. Después del reinicio, el sistema operativo instalará automáticamente los controladores. De lo contrario, descargue los controladores desde el sitio web de Approx.

¿Qué controladores son compatibles con Windows 10?

Los controladores para Windows 10 están incluidos en el sistema operativo. Si es necesario, puede descargarlos desde la página oficial de Approx. Busque el modelo appRP01V4 y descargue el controlador para su versión de Windows.

¿Es compatible la tarjeta con Linux?

Sí, la tarjeta utiliza el chipset Realtek RTL8111C, que es compatible de forma nativa con la mayoría de las distribuciones modernas de Linux. No se necesitan controladores adicionales.

¿Qué hacer si la tarjeta no es reconocida por el ordenador?

Verifique primero que la tarjeta esté correctamente insertada en la ranura PCI Express. Pruebe con otra ranura si está disponible. Asegúrese de que la BIOS reconozca la tarjeta. Si el problema persiste, actualice la BIOS de su placa base o contacte al soporte de Approx.

¿Cómo activar la función Wake-on-LAN (WoL)?

Para activar WoL, acceda a la configuración de la tarjeta en el Administrador de dispositivos (Windows). En la pestaña 'Administración de energía', marque 'Permitir que este dispositivo active el equipo'. Asegúrese también de que la función esté activada en la BIOS.

¿Cuál es la velocidad máxima de transferencia?

La tarjeta soporta Gigabit Ethernet, ofreciendo velocidades de transferencia teóricas de hasta 1000 Mbit/s en full duplex. El rendimiento real depende de su red y cable.

¿Qué cables usar con esta tarjeta?

Use un cable RJ45 de categoría 5e o superior (se recomienda CAT6) para un rendimiento óptimo. Evite cables dañados o de mala calidad.

¿Es compatible la tarjeta con redes de 5 GHz o Wi-Fi?

No, esta tarjeta es un adaptador de red por cable (Ethernet). No admite Wi-Fi ni frecuencias de radio. Para una conexión inalámbrica, use una tarjeta Wi-Fi.

¿Cómo limpiar la tarjeta de red?

Desconecte el ordenador y retire la tarjeta. Use un paño suave y seco para quitar el polvo. Evite cualquier líquido o producto químico. No toque los contactos dorados con los dedos.

¿Dónde encontrar el manual de usuario completo?

El manual de usuario está disponible gratuitamente para descargar en formato PDF en el sitio notice-facile.com. Busque el modelo appRP01V4 de la marca Approx.

MANUAL DE USUARIO appRP01V4 Approx

Capítulo 1. Introducción y descripción del producto

Gracias por elegir el WiFi-N Extender 300Mbps appRP01V4 de Approx!

El APPRP01V4 es un repetidor para redes Wi-Fi, diseñado para aquellos que buscan una solución definitiva para ampliar el alcance de su red inalámbrica. Conectado a un enchufe eléctrico repite la señal Wi-Fi a áreas distantes como patios, terrazas o habitaciones alejadas. Para los más exigentes también les permite usarlo como punto de acceso o cliente. Con el repetidor APPRP01V4 cualquier red inalámbrica se puede extender de forma prácticamente inmediata, basta con un enchufe eléctrico disponible en el rango del router. Unas de las características más destacadas son su velocidad a 300Mbps y su fácil y rápida configuración en pocos minutos ¡Ya no tiene excusas para extender tu red Wi-Fi!

Capítulo 2. Contenido del embalaje

• Repetidor Inalámbrico appRP01V4
• Guía rápida de instalación en múltiples idiomas
• Cable de red RJ-45

Nota: Asegúrese de que su embalaje contiene los elementos descritos arriba. Si encuentra que falta algún elemento o está dañado, por favor, contacte con su distribuidor.

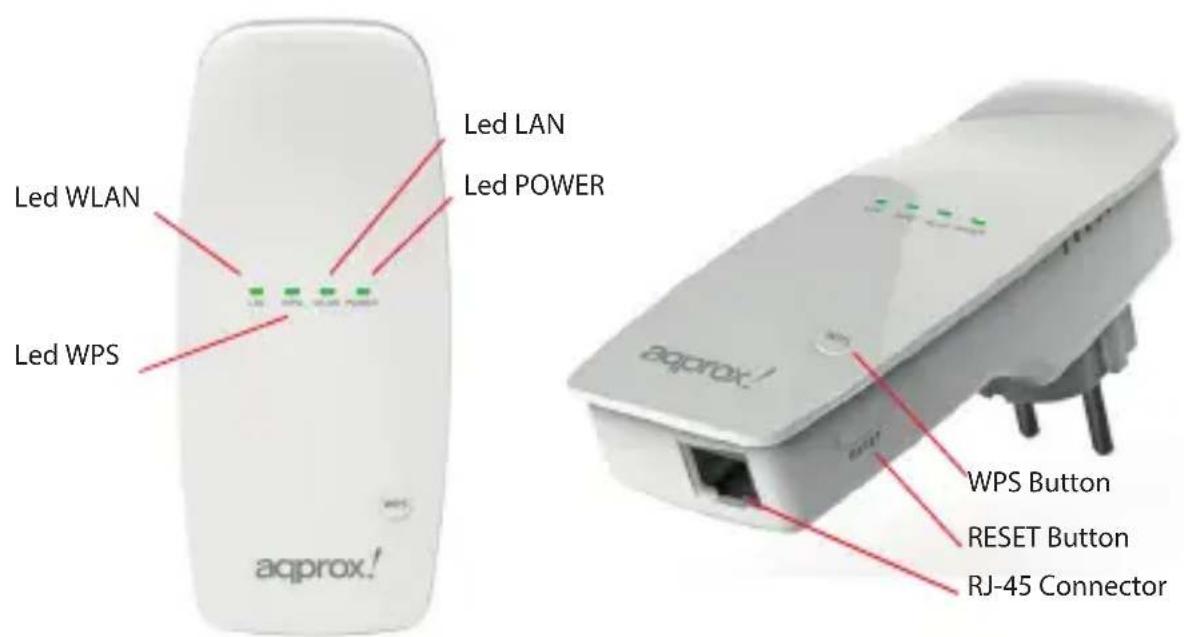

Capítulo 3. Descripción de las partes

Capítulo 4. Instalación y configuración

Este repetidor dispone de tres modos de configuración e instalación con distintas funciones:

Instalación repetidor inalámbrico

• Necesitarás un router con internet.
• Conectarlo desde su salida Lan al repetidor mediante el cable RJ-45.

Instalación Punto de Acceso

• Necesitarás un router con internet.
• Conectarlo desde su salida Lan al repetidor mediante el cable RJ-45.


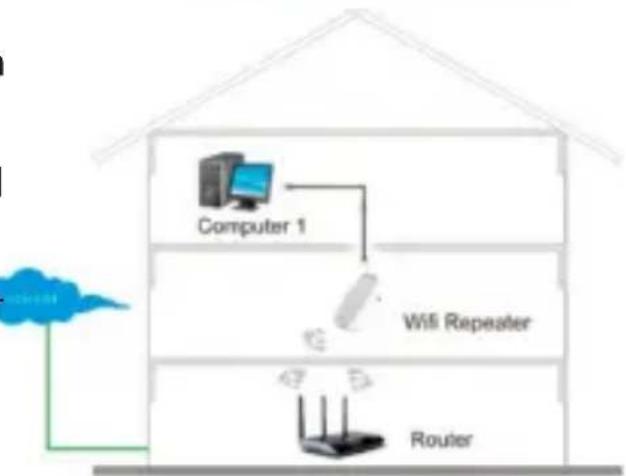

Instalación Modo Cliente

• Necesitarás un router con internet.
• Conectarlo inalámbricamente al router principal.
• Conectarlo mediante cable RJ-45 al ordenador.

El repetidor puede configurarse inalámbricamente o por cable para su primera configuración.

Confi guración Inalámbrica

1. Por favor conecte su repetidor APPRP01V4 a una toma de red eléctrica libre de su hogar que este dentro del rango de cobertura de su router principal.
2. Haga clic en el icono de la red (o) en la parte inferior derecha del escritorio. Encontrará la señal Wi-Fi del repetidor APPRP01V4. Haga clic en "Conectar" y espere unos segundos.

APPRP01V4

1. Diríjase a su navegador web y escriba en la barra de direcciones 192.168.10.1
2. Automáticamente su navegador le pedirá un nombre de usuario y un password para poder acceder a la confi guración de repetidor, por favor inserte en esos campos vacíos lo siguiente:

Nombre de usuario: admin

1. Una vez dentro de la confi guración web de su repetidor siga los pasos del asistente de confi guración.

Configuración mediante cable RJ-45

1. Por favor conecte su repetidor APPRP01V4 a una toma de red eléctrica libre de su hogar que este dentro del rango de cobertura de su router principal.

2. Conecte el cable RJ-45 suministrado entre una salida Lan de su router principal y el repetidor.

3. Siga los mismos pasos que la configuración inalámbrica desde el punto 3 al 5.

Nota. Si no puede acceder a su dispositivo haga lo siguiente:

1. Haga clic en "Inicio", "Panel de Control", "Redes e Internet", "Conexiones de Red" clic botón directo "Conexión de área Local" o "conexión de red inalámbrica", "Propiedades". Seleccione "Protocolo de Internet Versión 4 (TCP/IPv4)" y haga clic en "Propiedades".

2. Escriba 192.168.10.2 en dirección IP, 255.255.255.0 en máscara de red y 192.168.10.1 en puerta de enlace y acepte.

3. Repita los mismos pasos que la configuración inalámbrica desde el punto 3 al 5.

También puede restaurar los valores de fábrica con el siguiente siguiente procedimiento.

Conecte el repetidor a una toma de red eléctrica (no regleta), presione el botón reset durante 10 segundos y suelte, espere un minuto sin hacer nada, el repetidor habrá vuelto a los valores por defecto.

Modos de configuración (asistente de configuración)

Modo AP (Punto de Acceso)

1. Seleccione AP dentro de Wizard


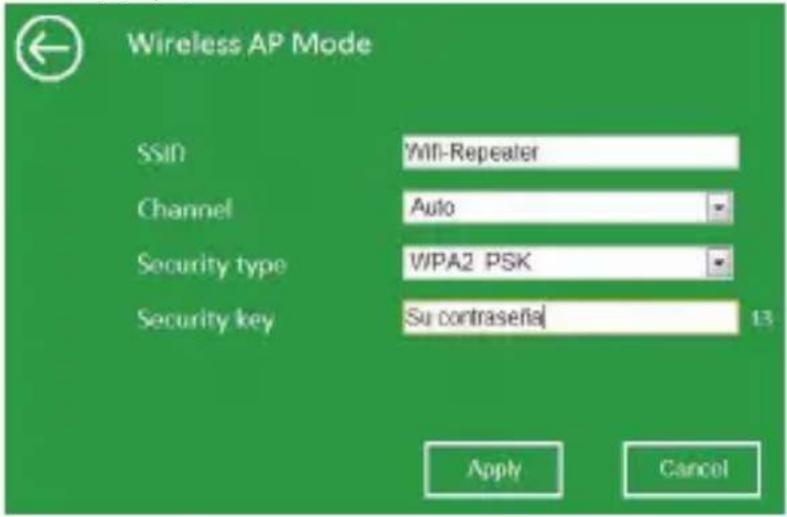

1. Escriba un nombre para su red wifi en el campo SSID

2. Deje el canal (Channel) como Auto

3. En Security Type seleccione un tipo de seguridad inalmabrica para su dispositivo y establezca una contraseña.

4. Pulse el botón Apply para fi nalizar.

1. Finalmente aparecerá un mensaje como el siguiente, pulse el botón Close.

1. Seleccione Repeater dentro de Wizard

1. Seleccione el nombre de la red inalámbrica a la que desea conectarse

1. En el campo Security Key escriba la clave del router al que se está conectando para repetir la señal.

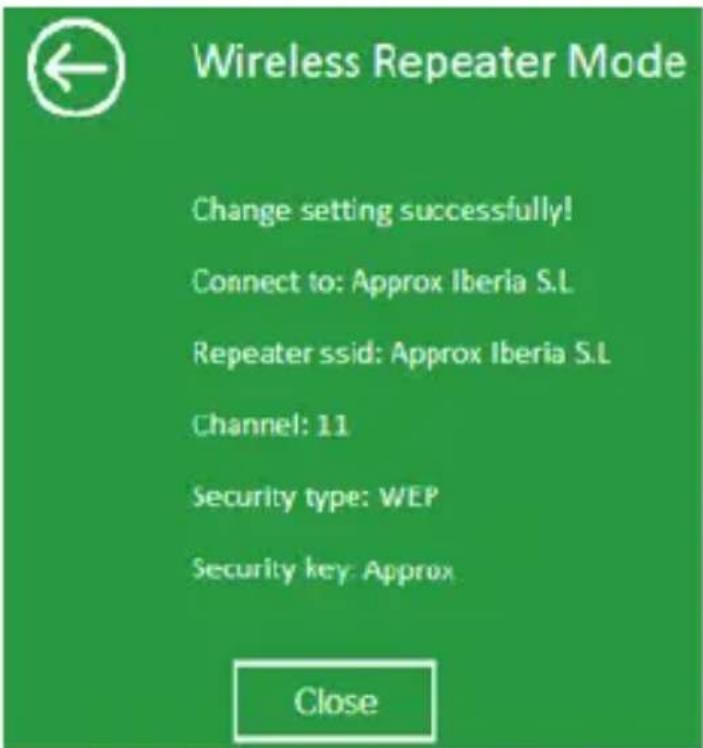

2. Finalmente pulse el botón Apply para aceptar la confi guración, si todo ha salido bien tendremos un mensaje similar al siguiente. Pulse el botón Close.

Modo Client (Cliente)

1. Seleccione Client dentro de Wizard

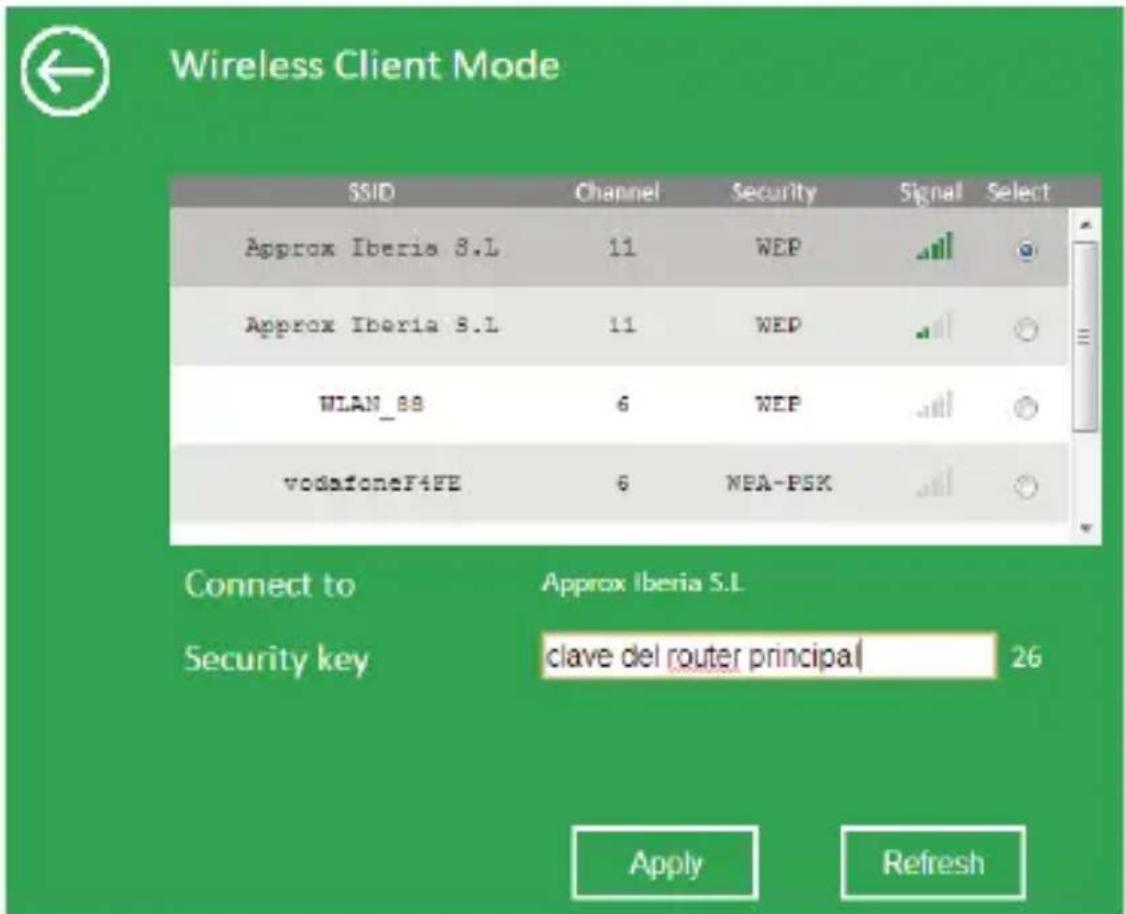

1. Seleccione el nombre de la red inalámbrica a la que desea conectarse

1. En el campo Security Key escriba la clave del router al que se está conectando para repetir la señal.
2. Finalmente pulse el botón Apply para aceptar la confi guración.

Conectar equipos al repetidor.

Inalámbricamente (Modo AP y Repeater)

1. Haga clic en el icono de la red (o) en la parte inferior derecha del escritorio. Encontrará la señal Wi-Fi del repetidor APPRP01V4. Haga clic en "Conectar" e introduzca la clave de seguridad y espere unos segundos.

Mediante la función WPS (Modo AP y Repeater)

1. Presione el botón WPS del repetidor durante 3 segundos.
2. Presione el botón WPS de su adaptador inalámbrico durante 3 segundos.

3. Haga click en finalizar para completar la configuración WPS.

4. Si los pasos se realizaron correctamente quedará su equipo conectado al repetidor mediante WPS.

1. Conecte el cable RJ-45 suministrado entre la entrada Lan de la tarjeta de red de su equipo informático y la entrada Lan del repetidor.

Capítulo 5. Soporte técnico.

Para más información sobre la instalación y configuración de este producto diríjase a nuestro web www.approx.es sección soporte o escriba un correo electrónico a la siguiente dirección: [e-mail]

C/ Tecnología, 5 Postcode: 41120

1. Atención: Nunca abra el dispositivo, las partes internas tienen peligro de descarga eléctrica.
2. No introduzca objetos de ningún tipo en la unidad a través de los orificios ya que pueden entrar en contacto con puntos de tensión y desencadenar cortocircuitos en las piezas y provocar incendios o descargas eléctricas.
3. No derrame ningún tipo de líquido sobre la unidad. Peligro cortocircuito.
   peligro de caídas a distinto nivel!
4. Limpiar el producto con un paño suave y seco. Siempre con el dispositivo apagado!
5. Seguir las ordenanzas locales para desechar el producto.

El contenido de esta guía está sujeto a errores tipográficos
