APPUSB150DA - Carte réseau / adaptateur Approx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur réseau Wi-Fi USB
Interface	USB 2.0
Norme Wi-Fi	IEEE 802.11b/g/n
Débit maximal	150 Mbps
Bande de fréquence	2,4 GHz
Antenne	Intégrée
Dimensions (L x l x H)	70 x 20 x 10 mm
Poids	10 g
Alimentation	Via port USB (5 V)
Consommation électrique	2,5 W max
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Sécurité sans fil	WEP 64/128 bits, WPA, WPA2
Systèmes d'exploitation compatibles	Windows 7/8/10, macOS, Linux
Contenu de l'emballage	Adaptateur, notice d'utilisation, CD de pilotes (en option)
Garantie	2 ans
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Précautions de sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier
Réparabilité	Non réparable par l'utilisateur, contacter le SAV

FOIRE AUX QUESTIONS - APPUSB150DA Approx

Comment installer l'adaptateur Wi-Fi Approx APPUSB150DA ?

Insérez l'adaptateur dans un port USB libre. Le système d'exploitation détectera automatiquement le périphérique. Si les pilotes ne s'installent pas automatiquement, utilisez le CD fourni ou téléchargez les pilotes depuis le site d'Approx.

Quel système d'exploitation est compatible avec cet adaptateur ?

Il est compatible avec Windows 7/8/10, macOS et Linux (noyau 2.6+).

Quelle est la vitesse maximale de l'APPUSB150DA ?

La vitesse maximale théorique est de 150 Mbps en norme 802.11n. En pratique, elle dépend de la distance et des obstacles.

Pourquoi mon adaptateur n'est-il pas reconnu par Windows ?

Essayez de changer de port USB. Vérifiez que les pilotes sont installés. Dans le Gestionnaire de périphériques, recherchez les périphériques non reconnus et mettez à jour les pilotes manuellement.

L'adaptateur supporte-t-il le réseau 5 GHz ?

Non, il fonctionne uniquement sur la bande 2,4 GHz. Il n'est pas compatible avec les réseaux 5 GHz.

Comment nettoyer l'adaptateur ?

Débranchez-le, puis essuyez la surface avec un chiffon doux et sec. N'utilisez pas de produits chimiques.

Que faire si la connexion Wi-Fi est instable ?

Rapprochez l'adaptateur du routeur, éloignez-le des sources d'interférences (micro-ondes, téléphones sans fil). Mettez à jour les pilotes et vérifiez les paramètres de puissance.

Puis-je utiliser cet adaptateur sur un téléviseur ou une console de jeux ?

Oui, si l'appareil dispose d'un port USB et supporte les adaptateurs Wi-Fi de classe de stockage de masse (généralement sous Linux ou Android). Vérifiez la compatibilité auprès du fabricant.

L'adaptateur chauffe-t-il normalement ?

Un léger échauffement est normal. S'il devient très chaud au toucher, débranchez-le et vérifiez qu'il n'est pas obstrué.

Où trouver les pilotes si j'ai perdu le CD ?

Téléchargez les pilotes depuis le site officiel d'Approx (marque générique). Recherchez le modèle APPUSB150DA dans la section support.

MODE D'EMPLOI APPUSB150DA Approx

Guide de l'utilisateur

Handleiding

Guida per l'utente

Manual do utilizador

Español 03

English 18

Français 33

Deutsch 48

Italiano.... 63

Português.... 78

CONTENIDOSCONTENIDOS

Chapitre 1. Introduction et description du produit Chapitre 1. I

1.1 Aperçu du produit.
1.2 Caractéristiques.

Chapitre 2. Contenu de Chapitation Clérentballage

Chapitre 3. Spécifications Chapitre 3. Spécifications

Chapitre 4. Guide d'installation Chapitre 4. Guide d'installation

4.1 Installation du hardware
4.2 Installation du logiciel.
4.2.1 Pour Windows XP, Windows Vista, Windows 7.

Chapitre 5. Guide de configuration Chapitre 5. Guide de confi

5.1 Pour Windows XP, Windows Vista, Windows 7.

5.2 WPS.

Chapitre 6. Obtenir support technique Chapitre 6. Obtenir sup

1. Introduction et description du produit1. Introduction et description du pro

Merci d'avoir choisi l'adaptateur USB sans fil APPUSB150DA APPUSB150DA 150Mbps 150Mbps

1.51AperçApéurqproduktAperçu du produit

APPUSB150DA est conçu pour fournir une haute vitesse et des performances inégalées sans fil pour votre ordinateur. Avec une connexion sans fil plus rapide, vous pouvez obtenir une meilleure expérience d'Internet, tels que le téléchargement, jeux, vidéo en continu et ainsi de suite.

Utilisez la technologie la plus avancée de réseau sans fil IEEE802.11n standard. Lorsque 802.11n sont dans les deux extrémités de connexion, la technologie MIMO utilise deux fois la bande de longueur d'ondes radio pour augmenter trois fois la vitesse de transmission. APPUSB150DA prend en charge WPS, qui peut vous aider à créer une connexion sans fil avec l'installation de sécurité sans effort, pour empêcher toute intrusion et protéger que vos informations personnelles ne soient exposées. C'est une solution parfaite pour les petits bureaux et les besoins à la maison.

1.61 Caractéristiques Caractéristiques

• Conforme à la norme IEEE 802.11n (Draft 2.0), IEEE 802.11g, IEEE 802.11b.
• Fournit une interface USB 2.0.
• Taux de transmission sans fil 150Mbps.
• Fournit deux modes de fonctionnement: Infrastructure et Ad-Hoc.
• Adopte la technologie CCA qui permet d'éviter des conflits de canaux en utilisant automatiquement sa fonction de sélection de canal.
• Wi-Fi protégé de sécurité (WPS), définissez votre sécurité à une poussée de un bouton.

• Supporte le WEP 64/128/152 bits, 128 bits conforme à la norme WPA (TKIP / AES).

• Supporte MIC Expansion IV, Authentication par clé partagée, IEEE 802.1X.

• Configuration simple et le suivi.
• Supporte Windows XP 32/64, Vista 32/64, 32/64 Win7, Linux, Mac.
• Compatible avec les périphériques de façon transparente 802.11b/g/n.

2. Contenu de l'emballage2. Contenu de l'emballage

Le contenu suivant doit être trouvé dans votre boîte:

• 1 adaptateur USB sans fil APPUSB150DA 150Mbps
• 1 antenne wifi détachable.
• Guide d'installation rapide.

Un CD de ressources pour APPUSB150DA, y compris:

• Pilotes et utilitaires sur WLAN Ralink.
• Guide d'utilisateur -.
• Autres informations utiles

Remarque: Remarqueous que l'emballage contient les éléments mentionnés. Si l'un des éléments énumérés sont endommagés ou manquants, s'il vous plaît contact avec votre distributeur.

3. Spécifications3. Spécifications

StandardStandard	IEEE802.11N, IEEE802.11G, IEEE802.11B
Type de Modulation Type	OEM/OGKation/QAM/64-QAM
StandardStandard	IEEE802.11N, IEEE802.11G, IEEE802.11B
InterfaceInterface	USB v2.0
FréquenceFréquence	2.4~2.4835 GHZ
Data Rat Data Rat	11n: jusqu'à 150Mbps11g: jusqu'à54Mbps11b: jusqu'à 11Mbps
Data Security Data Security	64/128/152bitWEP, WPA/WPA2WPA-PSK/WPA2-PSK (TKIP/AES)WPS (wi-fi Protected system)
Indicateur LED Indicateur	AED(Communiquer avec clignotant)
Puissance RFissans Eilsans fil.	11g:15±1dbm;11b:18±1dbm;11n:13±1dbm
Mode de travail Mode de travail	Ad-HocInfrastructure
Chipset Chipset	Ralink3070
WPSWPS	Un bouton tactile
Antenne Antenne	1 * antenne détachable
Sensité idée réception	135M: -65 dBm@10% PER54M: -68 dBm@10% PER
	1M: -85 dBm@8% PER6M: -88 dBm@10% PER1M: -90 dBm@8% PER
System d'exploitation	WindowsXP32/64, Vista 32/64, Win732/64, Linux, Mac
Environnement	Température d'opération°C-040°C(32°F~104°F)Température de stockage: -40°C7040°F~158°F)Humidité relative: 10%~90% sans condensatHumidité de Stockage: 5%~95% sanscondensation

4. Guide d'installation

4.1 Installation du Hardware4.1 Installation du Hardware

Branchez l'adaptateur directement sur le port USB de votre ordinateur.

Remarque: Remarquet Assistant Nouveau matériel détecté apparaît sur l'écran lorsque l'adaptateur est installé correctement.

4.2 Installation du logiciel4.2 Installation du logiciel
4.2.1 Pour Windows XP, Vista et 7.4.2.1 Pour Windows XP, Vista et 7.
6. Installer le driver

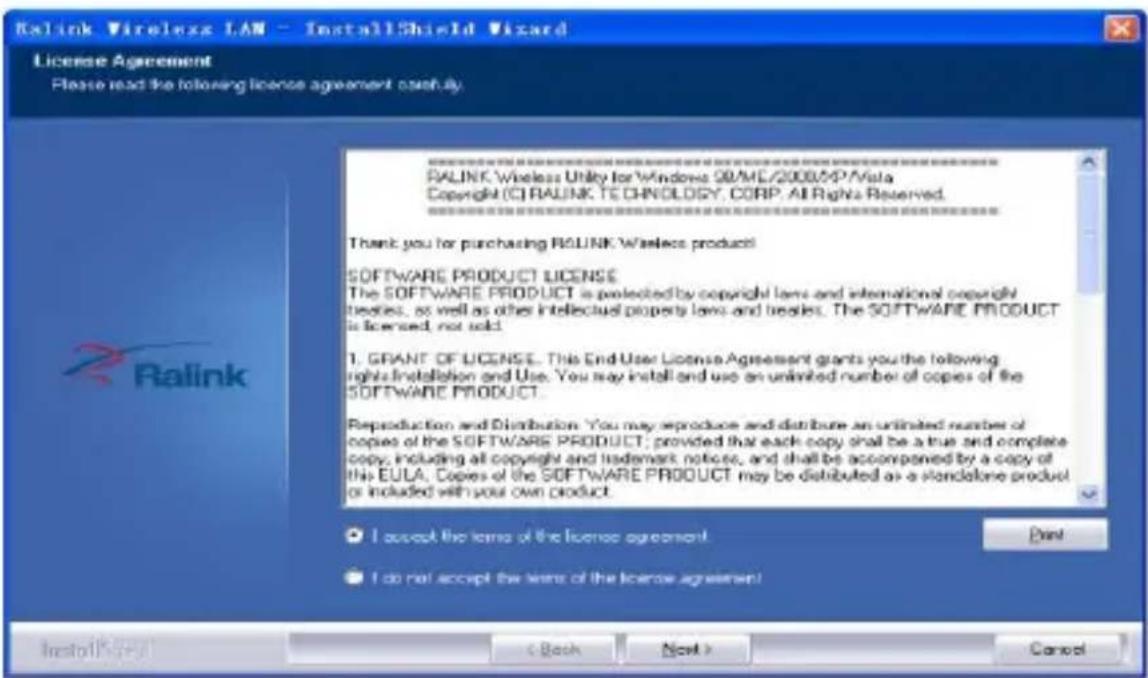

a. I nsérez le CD d'installation dans votre lecteur de CD-

ROM, double cliquez sur l'icône pour commencer l'installation.

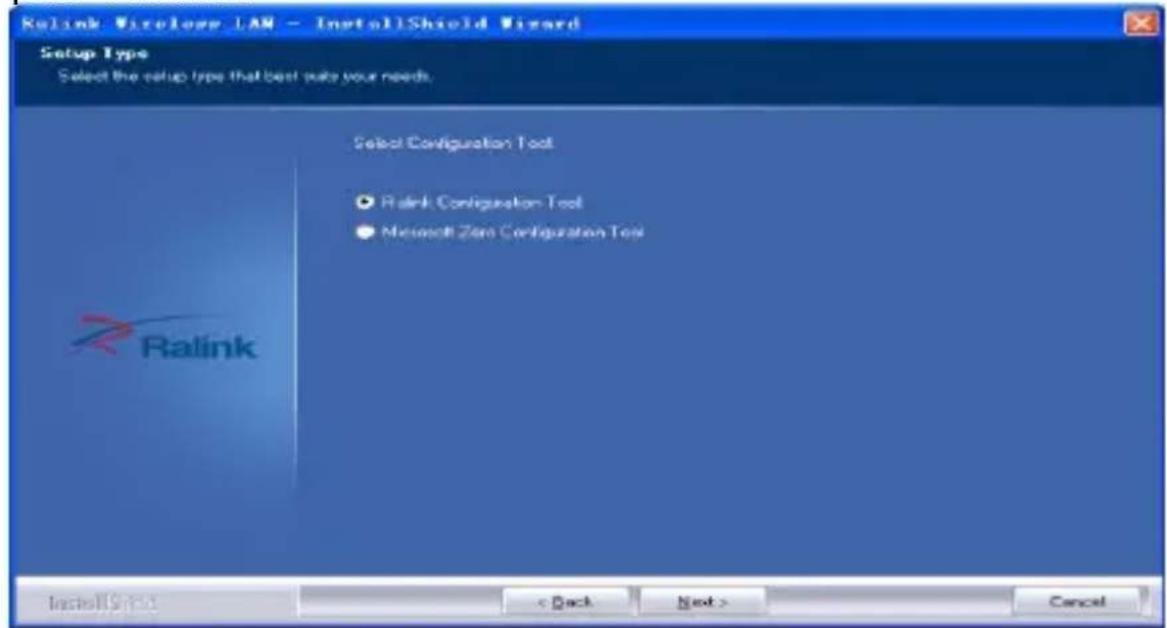

b. Choisissez la configuration Ralink Tool et cliquez sur Suivant pour continuer.

c. Choisissez optimiser pour le mode wifi et cliquez sur Suivant pour continuer

d. Choisissez Cliquez sur Installer pour commencer l'installation et cliquez sur Installer pour continuer l'installation.

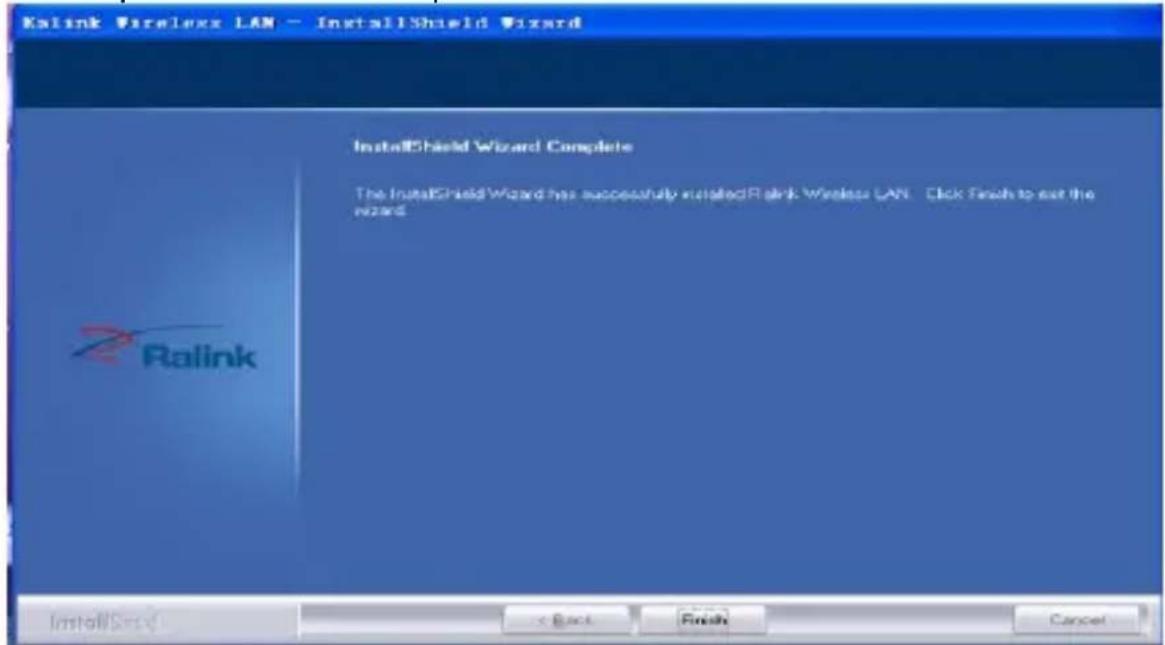

e. Cliquez sur Terminer pour terminer l'installation

5.1 Pour Windows XP, Vista y 7.5.1 Pour Windows XP, Vista y 7.1. Branchez votre adaptateur LAN sans fil USB, il sera reconnu et installé automatiquement. Il sera confirmer comme ci-dessous:

2. Procéder au raccordement des infrastructures Double cliquez sur l'icône dans le cercle rouge

Vous pouvez cliquez sur le bouton Rescan pour trouver quelle AP est à portée, elle s'affichera dans la fenêtre, choisissez laquelle que vous souhaitez connecter, puis cliquez sur le bouton de connexion

Une connexion infrastructure est accomplie.

Remarque : Veuillez choisir la mise à jour du canal adéquate à votre loi, par exemple, si ch13 est autorisée dans votre pays, et que vous définissez votre routeur à ch13, alors que vous choisissez ch1-ch11 (paramètre par défaut), vous ne trouverez jamais l'AP, donc vous aurez à choisir les paramètres de ch1-ch13 comme ci-dessous.

1. Certaines informations d'aide dans Ralink Wireless utilité • Comment trouver votre adresse IP:

4. Faire une connexion en mode Ad-hoc

• 4.1 Faire un SSID Ad-hoc

- Étape 1:

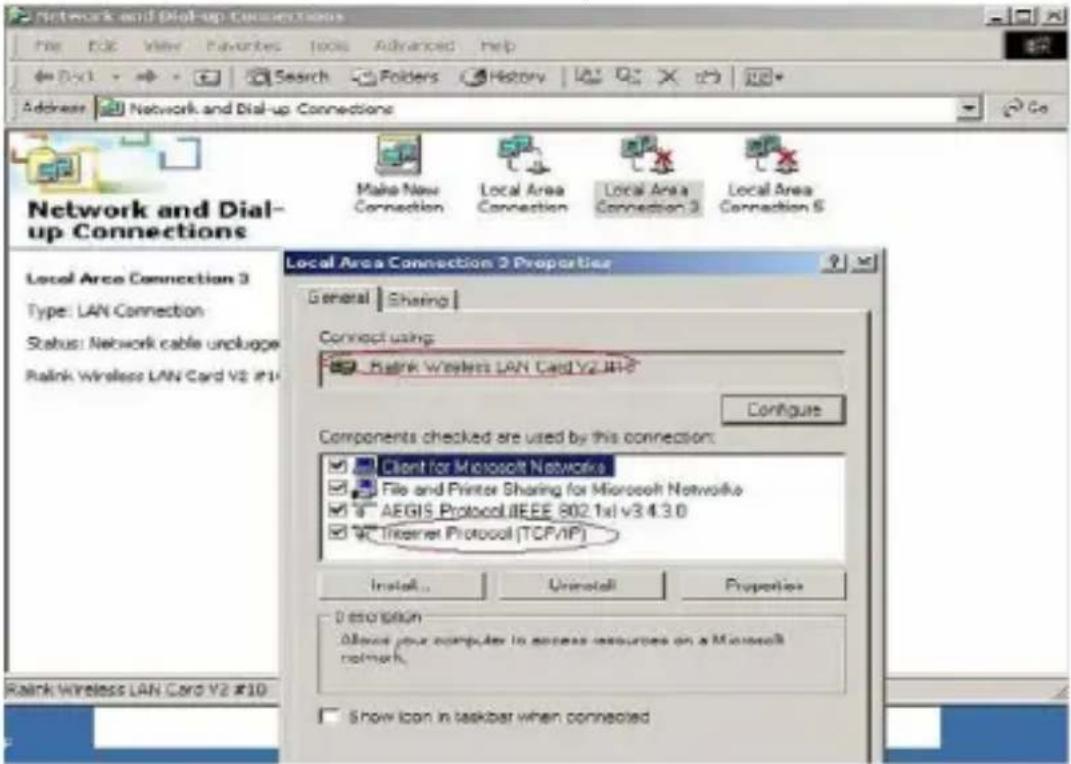

4.2 Configuration adresse IP statique pour le lien ad hoc

- Étape 1: Dans sa page de propriétés, double cliquez sur l'élément Protocole Internet (TCP / IP)

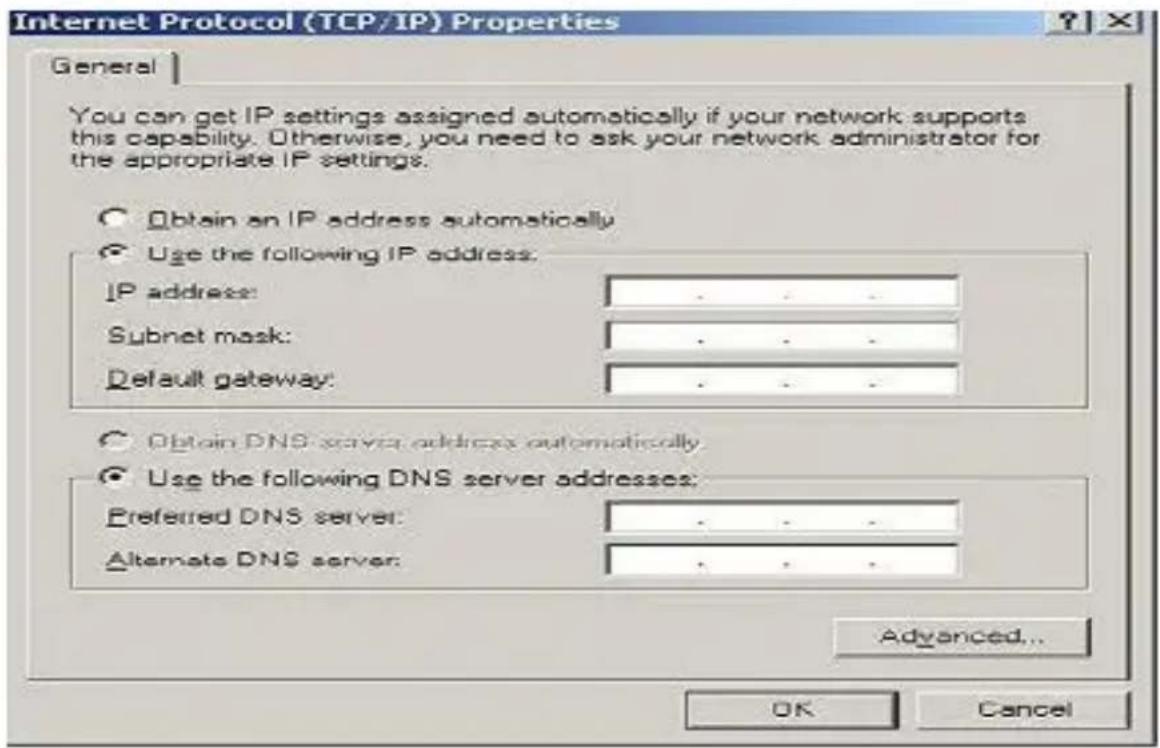

- Étape 2: Vous aurez

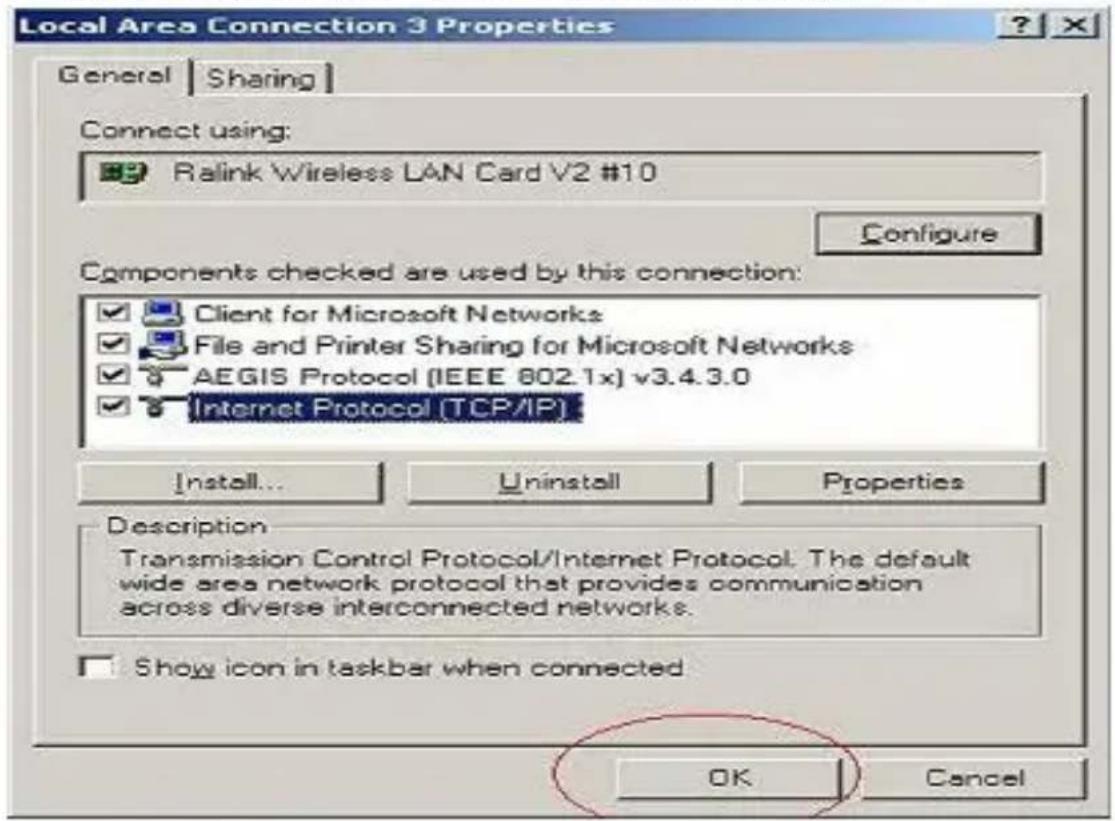

- Étape 3: Remplir l'adresse IP, par exemple comme ci-dessous:

- Étape 4: Cliquez sur OK pour terminer l'installation

4.3 Mise en Ad-Hoc pour un point accompli
4.4 Configuration d'un autre point d'Ad-hoc que l'étape 1, 2, 3 et
4.5 Lien mode Ad-hoc accompli. Vous pouvez visiter les uns les autres.

Remarque: Pour faire un lien en mode Ad-Hoc. Ne pas oublier de choisir le même canal. Son adresse IP statique doit être dans le même netsub et le SSID doit être le même aussi.

5.2 WPS5.2 WPS

WPS (Wi-Fi Protected Setup) est une fonction vous permet d'ajouter rapidement un nouveau dispositif sans fil à un réseau existant. Cette carte supporte un Wi-Fi Protected Setup (WPS), vous pouvez établir une connexion sans fil entre la carte sans fil et le routeur à l'aide de la méthode du Push Button Configuration (PBC) ou la méthode PIN.

Remarque: Bévoussavez vous avez besoin des plus amples de plus ar renseignements revésilég en veitels consulter dans section la section d'aided Raldek Ruillitaire utilitaire WLANWLAN

6 OBTENIR SUPPORT TECHNIQUE6 OBTENIR SUPPORT TECHNIQUE

Bien que nous espérons que votre expérience avec l'adaptateur USB sans fil APPUSB150DA 150Mbps est agréable et facile à utiliser, il se peut que vous puissiez avoir certains problèmes ou avoir des questions que ce guide n'a pas répondues. S'il vous plaît contactez votre revendeur et demander de l'aide tout d'abord, dans le cas qu'il ne pourrait pas résoudre votre problème, s'il vous plaît contacté nous. Ce manuel est basé sur la dernière version de notre APPUSB150DA.

Si votre APPUSB150DA.3 ne supporte pas certaines fonctions spéciales montrées dans le manuel, s'il vous plaît contacter notre équipe de support technique.

Merci pour votre soutien et votre attention, pour de l'information supplémentaire sur ce produit, veuillez consulter le manuel utilisateur en version complète de notre APPUSB150DA sur notre site Web

http://www.approx.es/index.php?modo=catalogo&m=87&idcat=69
