Tipo de produto	Adaptador de rede Wi-Fi USB
Interface	USB 2.0
Padrão Wi-Fi	IEEE 802.11b/g/n
Velocidade máxima	150 Mbps
Faixa de frequência	2,4 GHz
Antena	Integrada
Dimensões (C x L x A)	70 x 20 x 10 mm
Peso	10 g
Alimentação	Via porta USB (5 V)
Consumo elétrico	2,5 W máx.
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 % sem condensação
Segurança sem fio	WEP 64/128 bits, WPA, WPA2
Sistemas operacionais compatíveis	Windows 7/8/10, macOS, Linux
Conteúdo da embalagem	Adaptador, manual de instruções, CD de drivers (opcional)
Garantia	2 anos
Manutenção e limpeza	Limpar com um pano seco e não abrasivo
Precauções de segurança	Não expor à umidade, não abrir o gabinete
Capacidade de reparo	Não reparável pelo usuário, contatar o suporte técnico

Perguntas frequentes - APPUSB150DA Approx

Como instalar o adaptador Wi-Fi Approx APPUSB150DA ?

Insira o adaptador em uma porta USB livre. O sistema operacional detectará automaticamente o dispositivo. Se os drivers não instalarem automaticamente, use o CD fornecido ou baixe os drivers do site da Approx.

Qual sistema operacional é compatível com este adaptador ?

Ele é compatível com Windows 7/8/10, macOS e Linux (kernel 2.6+).

Qual é a velocidade máxima do APPUSB150DA ?

A velocidade máxima teórica é de 150 Mbps no padrão 802.11n. Na prática, depende da distância e dos obstáculos.

Por que meu adaptador não é reconhecido pelo Windows ?

Tente trocar de porta USB. Verifique se os drivers estão instalados. No Gerenciador de Dispositivos, procure dispositivos não reconhecidos e atualize os drivers manualmente.

O adaptador suporta a rede 5 GHz ?

Não, ele funciona apenas na faixa de 2,4 GHz. Não é compatível com redes 5 GHz.

Como limpar o adaptador ?

Desconecte-o, em seguida, limpe a superfície com um pano macio e seco. Não use produtos químicos.

O que fazer se a conexão Wi-Fi estiver instável ?

Aproxime o adaptador do roteador, afaste-o de fontes de interferência (micro-ondas, telefones sem fio). Atualize os drivers e verifique as configurações de potência.

Posso usar este adaptador em uma televisão ou console de jogos ?

Sim, se o dispositivo tiver uma porta USB e suportar adaptadores Wi-Fi de classe de armazenamento em massa (geralmente sob Linux ou Android). Verifique a compatibilidade com o fabricante.

O adaptador aquece normalmente ?

Um leve aquecimento é normal. Se ficar muito quente ao toque, desconecte-o e verifique se não está obstruído.

Onde encontrar os drivers se perdi o CD ?

Baixe os drivers do site oficial da Approx (marca genérica). Procure o modelo APPUSB150DA na seção de suporte.

MANUAL DE UTILIZADOR APPUSB150DA Approx

Capítulo 1. Introdução Capástricândro o produto e descrição de

1.1 Resumo do produto.
1.2 Características.

Capítulo 2. Conteúdos da Embalagem Capítulo 2. Conteúdos

Capítulo 3. Capítulo Especificações Especificações

Capítulo 4. Guia de Instalação Capítulo 4. Guia de Instalação

4.1 Instalação de Hardware.
4.2 Instalação software.
4.2.1. Para Windows XP, Windows Vista, Windows 7.

Capítulo 5. Guia de Configuração Capítulo 5. Guia de Configur

5.1 Para Windows XP, Windows Vista, Windows 7.

5.2 WPS.

1. Introdução e descrição do produto1. Introdução e descrição do produto

Obrigado por seleccionar o Adaptador USB Wireless Adaptador USB Wireless APPUSB150DA.APPUSB150DA.

1.71 Resun Restimproducuto Resumo do produto

O APPUSB150DA está desenhado para fornecer um desempenho sem fios de alta-velocidade e sem igual para o seu computador. Com uma ligação sem fios mais rápida, consegue uma experiência Internet melhor, como descarregar, jogar, videofluxo, etc.

Use a tecnologia mais avançada de redes wireless da norma IEEE802.11n Quando os dispositivos 802.11n estão em ambas as extremidades de ligação, a tecnologia MIMO utiliza duas vezes o comprimento de banda de onda rádio para aumentar até três vezes mais a velocidade de transmissão. O APPUSB150DA suporta WPS, que pode ajudar a criar uma ligação wireless com uma configuração de segurança sem esforço, para prevenir a invasão externa e proteger a sua informação pessoal de ser exposta. É a solução perfeita para as necessidades de um pequeno escritório e da sua casa.

• Cumpre com as normas IEEE 802.11n (Draft 2.0), IEEE 802.11g, IEEE 802.11b.
• Disponibiliza interface USB v2.0.
• Velocidade de transmissão wireless 150Mbps.
• Disponibiliza dois métodos de operação: Infra-estrutura e AD-Hoc.
• Adopta tecnologia CCA que evita automaticamente conflitos de canal usando a sua função de selecção de canais.
• Configuração Wi-Fi Protegida (WPS), configuração da segurança ao alcance de um botão.
• Suporta 64/128/152-bit WEP, cumpre com a norma 128 bit

WPA (TKIP/AES).

• SuportA MIC, Expansão IV, Autenticação de Chave Partilhada, IEEE 802.1X.
• Configuração e monitorização simples.
• Suporta Windows XP 32/64, Vista 32/64, Win7 32/64, Linux, Mac.
• Perfeitamente compatível com dispositivos 802.11b/g/n.

2. Conteúdo da Embalagem Conteúdo da Embalagem

A embalagem contém os seguintes itens:

• 1 APPUSB150DA Adaptador USB Wireless 150Mbps
• 1 Antena wifi amovível.
• Guia de Instalação Rápida.

Um CD de Recurso para APPUSB150DA, incluindo:

• Drivers e Utilitário Ralink WLAN.
• Guia do Utilizador.
• Outra Informação Útil

Nota: Nota:

Certifique-se que a embalagem contém os itens acima. Se algum dos itens acima estiver danificado ou em falta, contacte por favor com o seu distribuidor.

3. Descrição do caderno de especificações e obrigações: Descrição do cad

Emprochão, IEEE802.11N, IEEE802.11G, IEEE802.11B
Tipópde Modulação	OFDM/CCK/16-QAM/64-QAM
Emprochão, IEEE802.11N, IEEE802.11G, IEEE802.11B
Interfacoe	USB v2.0
Periodicidade	2.4~2.4835 GHZ
Velocidade de Dados	11n: Até 150Mbps11g: Até 54Mbps11b: Até 11Mbps
Segurança de DadosSegurança	64/128/152bitWEP, WPA/WPA2WPA-DSk0/WPA2-PSK(TKIP/AES)WPS (Sistema Wi-Fi Protegido)
Indicador LEDIndicadorLigiaEDom Flash
Potência RF WirelessPotência	11g:15±1dbm;11b:18±1dbm;RF Wireless11n:13±1dbm
Modo de funcionamentoModo	Ad-Hoc.de funcionamentoInfra-estruturas
ChipsetChipset3070
WPSWBotão de Um-Toque
AntenaAntennaAntena amovível
Sensibilidade do Receptor	135M: -65 dBm@10% PER54M: -68 dBm@10% PER11M: -85 dBm@8% PER6M: -88 dBm@10% PER1M: -90 dBm@8% PER
SistenteCapatriativo	WindowsXP32/64, Vista 32/64, Win732/64, Linux, Mac
Ocarrolete	Temperatura de Operação: 0°C~40°C (32°C~Temperatura de Armazenagem: -40~70°C (-40°C~158°C)humidade relativa : 10%~90% sem condensacHumidade de Armazenagem: 5%~95% semcondensação

1. Guia de InstalaçãoGuia de Instalação

4.1 Instalação de Hardware

Nota: O ecrã do "Found New Hardware Wizard" aparece quando o adaptador é instalado correctamente.

4.2 Instalação Software4.2 Instalação Software

4.2.1. Para Windows XP, Vista e 7.4.2.1. Para Windows XP, Vista e 7.

1. Instalar o driver

a. Inserir o CD de instalação no driver CD-ROM e clicar duas

vezes no ícone configuração.

para iniciar a

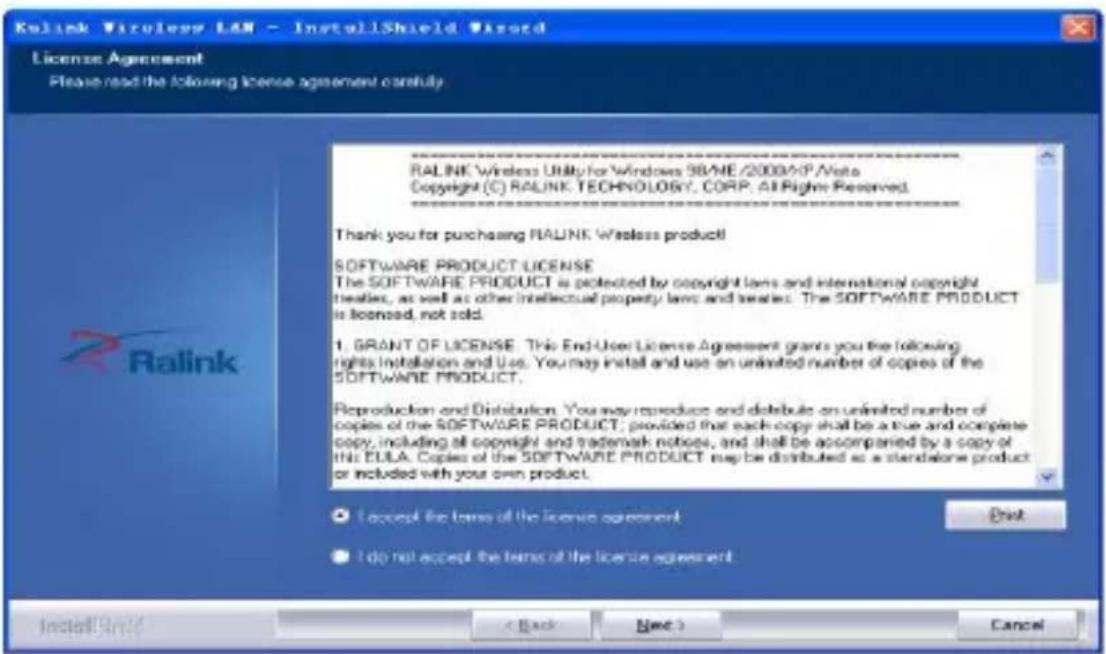

b. Seleccione Install driver and Ralink WLAN Utilitye clique em Next para continuar

c. Seleccione Ralink Configuration Tool e clique em Next para continuar

d. Seleccione Click Install para iniciar a instalação e clique em Install para continuar

e. Clique Finish para terminar a configuração

1. Guia de Configuração5. Guia de Configuração

5.1 Para Windows XP, Vista e 7.5.1 Para Windows XP, Vista e 7.

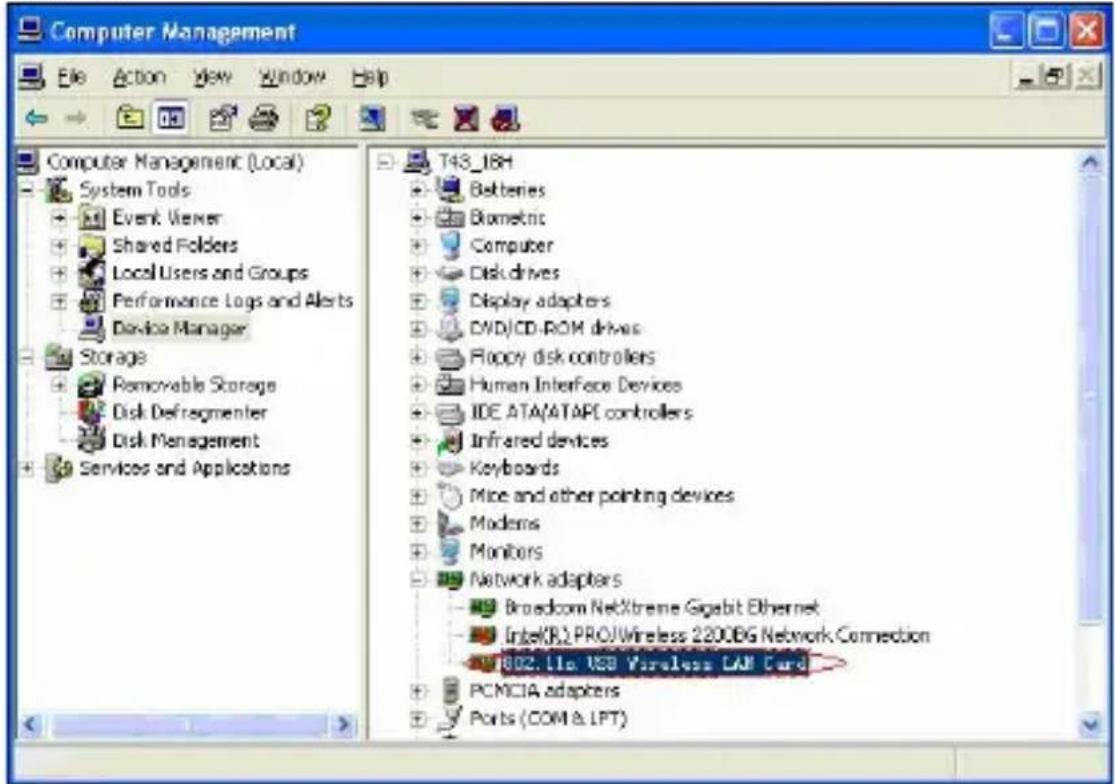

1. Ligue na sua LAN o Adaptador USB Wireless e este é reconhecido e instalado automaticamente. Basta confirmar como abaixo:

1. Efectue a ligação da infra-estrutura

Clique duas vezes no ícone no círculo vermelho

Pode clicar no botão Rescan para apresentar na janela qual AP está ao alcance; seleccione a que preferir e clique no botão Connect.

É obtida uma ligação de infra-estrutura.

Nota: seleccione a configuração correcta do canal, de acordo com a legislação local, por exemplo, se o ch13 é permitido no seu país, configurar o seu router no ch13 e seleccionar o ch1-ch11(ajuste por defeito), nunca encontrará o AP, sendo necessário seleccionar a configuração do ch1-ch13 na página Advanced como abaixo.

1. Alguma informação de ajuda sobre o utilitário Ralink Wireless • Como encontrar o seu endereço IP:

4. Efectuar uma ligação em modo Ad-hoc

• 4.1 Efectuar uma SSID Ad-hoc

• 4.2 Definir endereço IP estático para o link AD-Hoc

Passo 1: Na página de propriedade, clique duas vezes no item Internet Protocol (TCP/IP)

Passo 3: Preencher o endereço IP vazio, como o exemplo abaixo:

Passo 4: Clique ok para terminar a configuração

• 4.3 Configuração Ad-Hoc para um ponto terminada
• 4.4 Para configurar outro ponto Ad-hoc, repetir os passos 1, 2, 3 e 4.
- 4.5 Ligação em modo Ad-hoc terminada E pode visitar cada um.

Nota: Para efectuar uma ligação em modo AdPoc. Lembro Senderigação em seleccionar o mesmo canal. O lseciendere e o Prestático. deve O seu endereço estar no mesmo netsub e o SSID também. estar no mesmo netsub e o SSID

5.2 WPS5.2 WPS

A função WPS (Definição Wi-Fi Protegida) permite adicionar rapidamente novos dispositivos wireless a uma rede existente.

Este cartão wireless suporta Definição Wi-Fi Protegida (WPS), e pode estabelecer uma ligação wireless wireless entre o cartão wireless e o router usando o método Push Button Configuration (PBC) ou o método PIN.

Nota: Not Se necessitar de necessitar de mais informação consulte a ajuda do Utilitário Ralink WLAN.

6 OBTER SUPORTE TÉCNICO6 OBTER SUPORTE TÉCNICO

Embora esperemos que aprecie a sua experiência com o Adaptador USB Wireless 150Mbps APPUSB150DA e que este seja simples de usar, podem ocorrer alguns problemas ou questões às quais este Manual de Utilizador não responde. Deve em primeiro lugar contactar o seu revendedor e, caso não obtenha a resposta/ajuda pretendida, contactar a nossa empresa.

Este manual do utilizador é baseado na última versão do APPUSB150DA.

Se o seu APPUSB150DA não suportar algumas funções especiais apresentadas no manual, contacte a nossa equipa de suporte. Obrigada pelo seu suporte e atenção, para mais detalhes sobre a operação, consulte a versão completa do manual do utilizador APPUSB150DA.
