Tipo de produto	Adaptador USB sem fio de alta potência
Padrões de rede	IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
Taxa máxima	TX: 150 Mbps, RX: 300 Mbps (802.11n)
Interface	USB 2.0 / 1.1
Segurança	Criptografia 64/128 bits WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS
Frequência de operação	2,4 GHz (canais 1-11 para FCC, 1-13 para ETSI)
Tipo de antena	Antena PCB interna + antena destacável de alto ganho 5 dBi
Alcance	Até 1000 metros (em ambiente aberto)
Sistemas operacionais suportados	Windows 2000/XP/Vista/7, Linux, Mac OS X
Conteúdo da embalagem	Adaptador USB, antena destacável, cabo USB 2.0, CD de instalação (drivers e manual)
Alimentação	Via porta USB (5 V)
Funções adicionais	Modo software AP, WMM (Wi-Fi Multimedia), coleta e análise de dados sem fio
Temperatura de operação	0°C a 40°C
Temperatura de armazenamento	-10°C a 60°C
Umidade de operação	10% a 85% UR sem condensação
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos químicos.
Segurança	Respeitar as normas de segurança elétrica. Desconectar antes da limpeza.

Perguntas frequentes - appUSB300HP Approx

Como instalar o adaptador USB sem fio Approx appUSB300HP?

Antes de conectar o adaptador, insira o CD de instalação e execute Setup.exe. Siga as instruções na tela, escolha a ferramenta de configuração (Ralink Configuration Tool recomendado). Após a instalação, reinicie o computador e conecte o adaptador a uma porta USB. O Windows detectará o hardware e finalizará a instalação automaticamente.

Quais sistemas operacionais são compatíveis?

O adaptador é compatível com Windows 2000, XP, Vista, 7, bem como Linux e Mac OS X.

Qual é o alcance máximo do adaptador?

O alcance pode chegar a 1000 metros em ambiente aberto, graças à antena destacável 5 dBi e à tecnologia de alta potência.

Como configurar a conexão sem fio após a instalação?

Clique com o botão direito no ícone RaUI na barra de tarefas e selecione 'Launch Config Utility'. Clique em 'Rescan' para listar as redes, selecione sua rede e clique em 'Connect'. Digite a chave de segurança, se necessário.

Quais tipos de criptografia são suportados?

O adaptador suporta WEP 64/128 bits, WPA/WPA2 e WPA-PSK/WPA2-PSK, além de WPS para configuração simplificada.

Posso usar o adaptador com uma rede WPA2?

Sim, o adaptador é compatível com WPA2. Ao conectar, selecione o tipo de criptografia apropriado (AES ou TKIP) de acordo com a configuração da sua rede.

O adaptador funciona em modo ponto de acesso (AP)?

Sim, o adaptador suporta o modo software AP (Soft AP). Você pode compartilhar sua conexão com a Internet com outros dispositivos sem fio.

O que fazer se a instalação falhar?

Certifique-se de instalar o driver antes de conectar o adaptador. Se você conectou o adaptador por engano, cancele o assistente 'Novo hardware detectado' e desinstale qualquer driver parcial antes de recomeçar.

Posso usar o adaptador com USB 1.1?

Sim, o adaptador é retrocompatível com USB 1.1, mas as taxas serão limitadas às da interface USB 1.1.

O que fazer se perder o CD de instalação?

Você pode baixar os drivers do site do fabricante ou entrar em contato com o suporte técnico. O CD também contém o manual do usuário detalhado para configurações avançadas.

MANUAL DE UTILIZADOR appUSB300HP Approx

1. INTRODUÇÃO E DESCRIÇÃO DO PRODUTO1. INTRODUÇÃO E DESCRIÇÃO

Obrigada por escolher a solução APPUSB300HP Adaptador USB ireless de Alta Potência.

1.1. RESUMO DO PRODUTO. RESUMO DO PRODU

O Adaptador USB ireless permite ligar o seu portátil ou desktop a qualquer rede sem fios, em casa ou no escritório. O Adaptador USB ireless é adequado para aqueles que pretendem actualizar computadores antigos para poderem aceder à Internet a partir de uma rede sem-fios.

1. • CARACTERÍTICAS DO Produto1. • CARACTERÍTICAS DO Produto

- Normas IEEE 80•.11n, IEEE 80•.11.b e IEEE 80•.11g.

- Chipset Ralink RT•7•0+•770

• TX: 150 Mbps RX: 300Mbps.

- 64/1•8 EP, encriptações PA/ PA• e PA-PSK/ PA•-PSK.

- Configuração i-Fi Protegida (PS).

- 1000m via USB •.0

- 4 PCB Layer, com 1 x antena 5dbi amovível.

- Modo de Suporte Software AP e função MMTM (i-Fi Multimédia).

- Distância de operação de até 1000 metros

- Compatível com USB 1.1 computadores desktop e notebooks.

• Suporte na recolha e análise ireless de Dados.
• indows 98SE,•000, Millennium, XP, Vista, 7, Linux e MAC OSX.
• Potência elevada em tamanho compacto
• Desempenho constante e estável
• Instalação simples e fácil

• Notebook ou PC Desktop com Pentium 1 GHz - compatível o processador superior
• indows •000/ XP/ Vista/ 7, Mac OS, Linux
• Porta USB •.0 DE Alta Velocidade Disponível

•. CONTEÚDO DA EMBALAGEMONTEÚDO DA EMBALAGE

• 11n Alta Potência
- Cabo USB •.0
- Antena de ganho elevado
- Driver/CD Manual

3. ESPECIFICAÇÃOES

Termo TPrescrições	PrescriçõesPrescrições
Material padronizado	IEEE 80•.1n, IEEE 80•.11g e IEEE 80•.11b
Tipo de Interface USB •.0/1.1
Velocidade de Dados 80•.11b: 11Mbps80•.11g: 54 Mbps80•.11n: TX:150Mbps RX:300Mbps
Segurança 64/1•8 bit encriptação EPEncriptações PA/ PA• e PA-PSK/ PA•-PSK.Configuração i-Fi Protegida ( PS)
FREQUÊNCIA OPERAÇÃO	FCC:•41•-•46•Mhz (Ch1-Ch11)ETSI:•41•-•47•MHz (Ch1-Ch13)
Frequência RF •41•~•46• MHz (América do Norte)•41•~•47• MHz (Europa)•41•~•48• MHz (Japão)
Tipo de Antena	Antena Interna PCB + Antena de ganho elevado
LED Estado Estado Link,	Actividade
Operável Temperatura de Operação: 0oC~40oC
Ambientes Temperatura	de Armazenagem: -0°C~60°CHumidade de Operação: 10%~85% RHsem_condensaçãoHumidade de Armazenagem: 5% a 90% RH, sem-condensação
SO Suportados indows	000, XP, Vista, 7, Linux e MAC OS X

4. GUIA DE INSTALAÇÃO4. GUIA DE INSTALAÇÃO

IMPORTANTE: Para uma operação adequada, não ligue o Adaptador USB ireless ao seu computador antes de instalar o software. Se o fizer, aguarde que o ecrã de “Found New Hardware” apareça e clique em “Cancel”, ou então o processo de instalação será afectado adversamente.

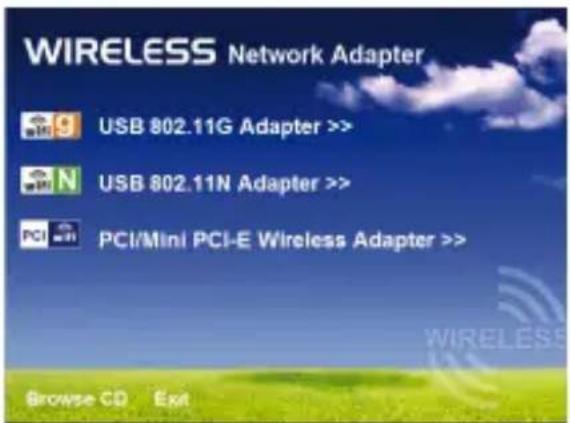

Insira o CD de configuração incluído no Drive do CD-ROM e arranque o programa Setup.exe. Para iniciar a instalação, clique em "USB 80•.11G Adapter" ou "USB80•.11N Adapter".

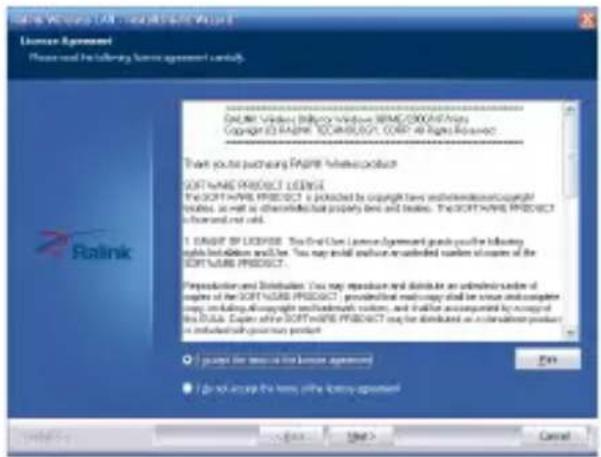

Aguarde que o instalador apresente o ecrã do Acordo de Licença, leia o acordo e clique em "Next" para aceitar os termos e continue com a instalação.

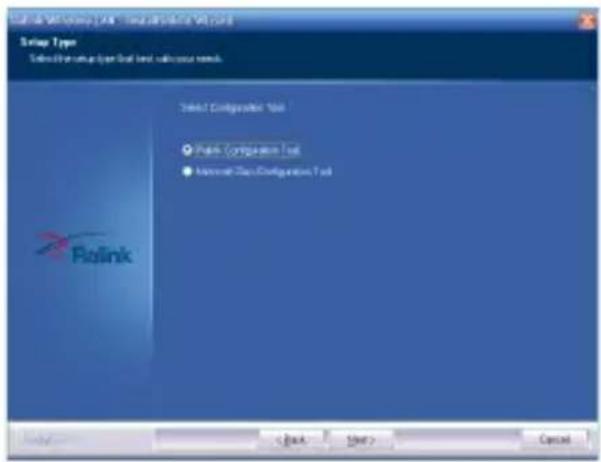

No segundo ecrã do Tipo de Configuração (Setup Type Screen), seleccione uma ferramenta de configuração. Recomendamos a “Ralink Configuration Tool”, que disponibiliza acesso a todas as características do adaptador.

Se preferir usar a ferramenta fornecida pelo indows XP/ Vista, seleccione “Microsoft Zero Configuration Tool” Seleccione uma (a configuração pode ser alterada depois da instalação), e clique em “Next”.

O instalador instala automaticamente o programa. Quando terminar, seleccione “Yes, I want to restart my computer now” e clique em “Finish” para reiniciar o seu computador.

Com o computador ligado, insira o Adaptador USB ireless numa porta USB•.0. livre.

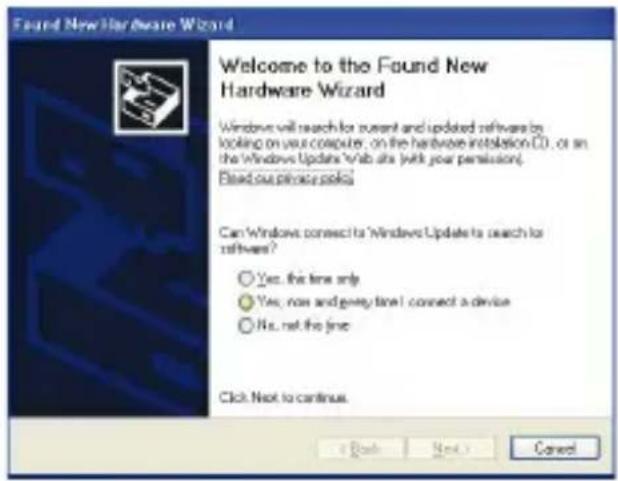

No ecrã do wizzard “elcome to the Found New Hardware” (que é automaticamente apresentado quando o adaptador é ligado ao computador), seleccione a opção “No, not this time” e clique em “Next”.

Quando aparecer a pergunta "hat do you want the wizard to do?" seleccione "Install the software automatically (Recomendado)" e clique em "Next".

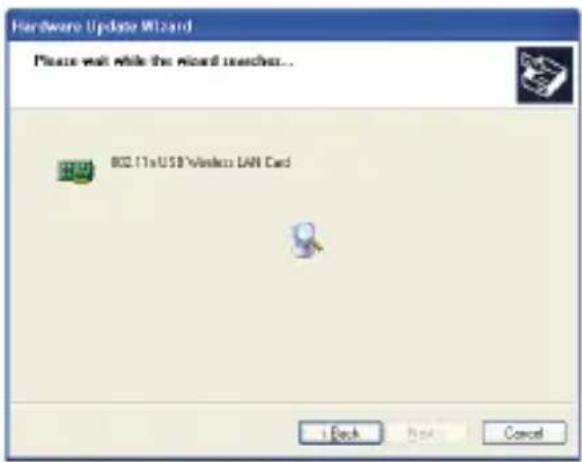

Um ecrã de estado aparece, indicando que a instalação está em progresso. Não é necessária uma acção neste ponto.

Quando aparece o ecrã do wizzard “Completing the Found New Hardware”, significa que a instalação foi efectuada com sucesso e que o Adaptador USB ireless está pronto para ser configurado.

5. GUIA DE CONFIGURAÇÃO DE CONFIGURAÇÃO

Depois de completa a instalação, é possível configurar o Adaptador USB ireless para se ligar a um ponto de acesso sem fios (AP). O utilitário de configuração wireless arranca automaticamente, apresentando um ícone na parte inferior direita do sistema indows.

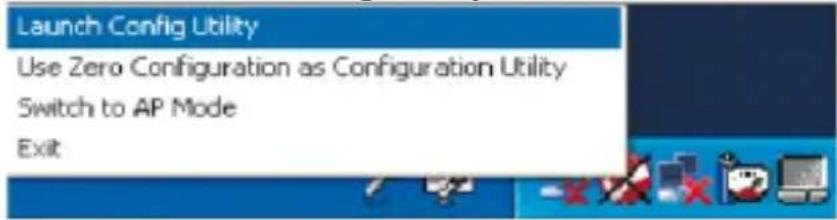

1. Clique duas vezes com a tecla do lado direito no ícone RaUl e seleccione “Launch Config Utility”.

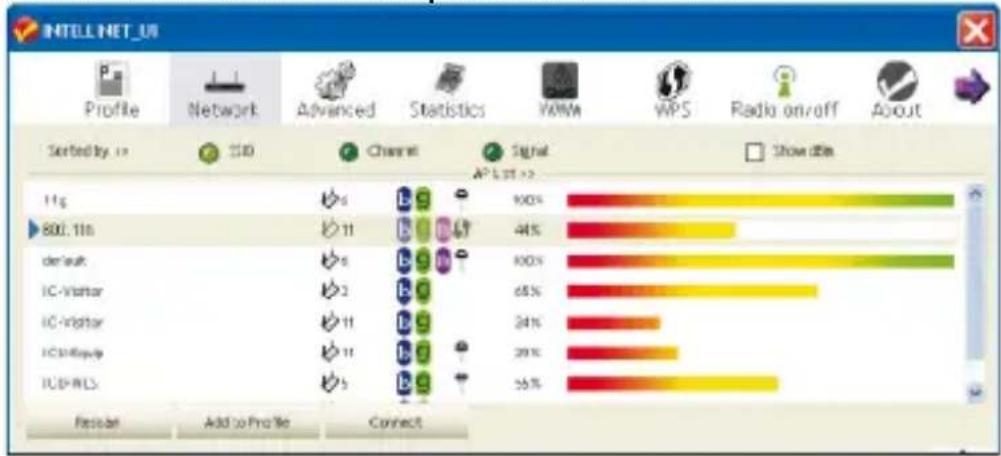

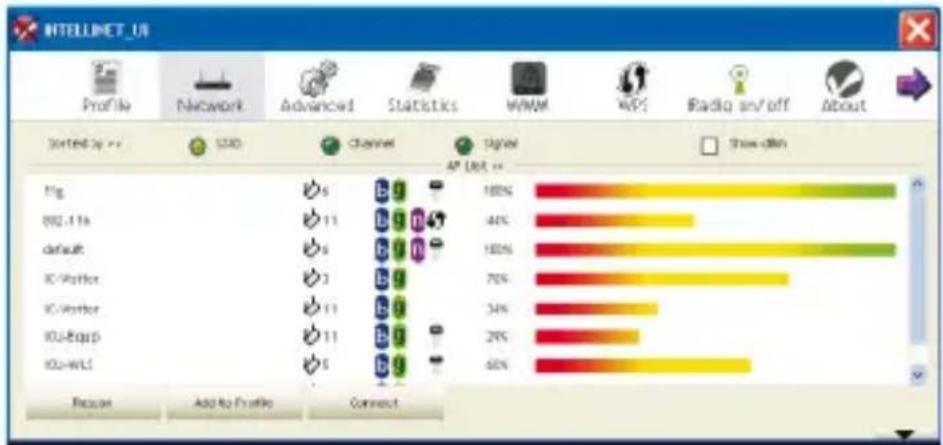

- O utilitário de configuração faz a procura das redes wireless que se encontram ao alcance. Clicar em “Rescan” para actualizar a lista de redes wireless disponíveis. Para aceder a uma rede apresentada, seleccione a mesma e clique em “Connect”.

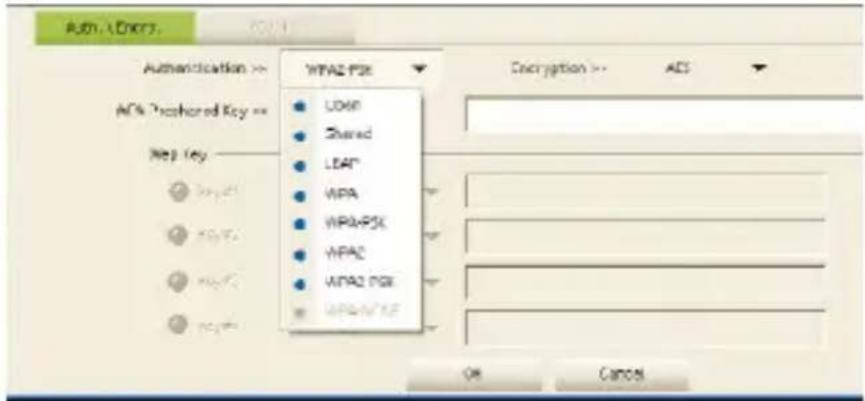

1. Se a rede wireless usa encriptação, necessita de inserir a chave de encriptação correcta. O utilitário de configuração sugere automaticamente o tipo de autenticação correcto (veja a lista drop-down), não devendo alterar o valor sugerido.

1. Nota: Para redes PA/ PA•, também é necessário seleccionar o tipo de encriptação correcto, (AES ou TKIP).

Estas definições dependem de como a rede wireless é configurada. Apenas o proprietário da rede wireless pode providenciar a informação requerida.

1. Se o ponto de acesso wireless é ligado com sucesso, aparece em frente ao dispositivo wireless.

NOTA: Sobre definições avançadas e características adicionais do Adaptador USB Wireless, consulte o manual do utilizador no CD incluído.

6. OBTER SUPORTE TÉCNICO OBTER SUPORTE TÉCNICO

Embora esperemos que da sua experiência com o Adaptador USB Wireless-N, fácil e simples de usar, não resultem problemas ou questões às quais este Manual de Utilizador não responda. Deve em primeiro lugar contactar o seu revendedor e, caso não obtenha a resposta/ajuda pretendida, contactar a nossa empresa.

Este manual do utilizador é baseado na última versão do seu Adaptador USB Wireless-N.

Se o adaptador USB não suportar algumas funções especiais apresentadas no manual, contacte a nossa equipa de suporte técnico para obter a última versão de software para proceder à actualização.
