MODE D'EMPLOI DEQ-P7000 PIONEER

Multi-channel AV processor Proesseur AV multi-canaux

Operation Manual

DEQ-P7000

Mode d'emploi

Corriente de réserve ... 10 A

Dimensiones (An × Al × Pr)

237× 29× 171mm

Peso 1,05 kg

Amplificador

Veuillez lire attentivement ce mode d'emploi de manière à vous familiariser avec le fonctionnement de l'appareil. Ceci fait, conservez ce mode d'emploi afin de pouvoir vous y reférer en cas de besoin.

01 Avant de commencer

Quelques mots sur cet apparéil 3

• Compatibleblé Dolby Digital/DTS (En association avec un lecteur de DVD Pioneer tel que le DVH-P7000R) 3

Quelques mots sur ce mode d'emploi 3

Precautions 3

En cas d'anomalie 3

Réinitialisation du microprocesseur 4

Réglage de sortie du lecteur de DVD 4

Les commandes 5

Appareil central 5

13 Réglages initiaux

Correction dessons déformés 15

14 Informations complémentaires

Guide de dépannage 16

Communs 16
AudioDSP17
- Réglage du lecteur de DVD 17

Glossaire 18

Caracteristiques techniques 19

12 Réglages sonores

Introduction aux réglages sonores 6

• Utilisation du menu audio 6
• Utilisation du menu des détails audio 6

Utilisation de la commande de championonore 7

Utilisation du sélecteur de position 7

Utilisation du réglage de l'équilibre 8

Réglage du niveau des sources 8

Utilisation de la commande de plage dynamique 9

Utilisation du mode mono double 9

Utilisation de la commande directe 9

Utilisation du Dolby Pro Logic 9

Réglage des haut-parleurs 10

• Correction de la phase du haut-parleur d'extrêmes graves 10

Sélection de la fréquence de coupure 11

Réglage de la sortie des haut-parleurs 11

Réglage du niveau de sortie des haut-parleurs avec la tonalité d'essay 12

Réglage de la différence de marche 13

Utilisation de l'égaliseur 13

Rappel des courbes d'égalisation 13
- Réglage de l'égaliseur paramétrique à 3 bandes 14

Avant de commencer

Quelques mots sur cet apparéil

Ce produit est conforme aux directives relatives à la compatibilité electromagnétique (89/336/CEE, 92/31/CEE) et à la directive CE relative aux marquages (93/68/CEE).

Compatibilité Dolby* Digital/DTS** (En association avec un lecteur de DVD Pioneer tel que le DVH-P7000R)

Si vous utilisez cet apparéil avec un lecteur de DVD Pioneer, vous pouvez profiter de l'atmosphère et du plaisir attachés aux DVD portant des gravures de films ou de musique DVD à 5.1 canaux.

• Fabriqué sous licence de Dolby Laboratories. "Dolby", "Pro Logic" et le symbole double D sont des marques de commerce de Dolby Laboratories.

** "DTS" et "DTS Digital Surround" sont des marques déposées par Digital Theater Systems, Inc.

Quelques mots sur ce mode d'emploi

Cet apparéil est doté d'un certain nombre de fonctions qui permettent la réception et le fonctionnement dans les valeurs conditions. Ces fonctions ont été elaborées pour que leur employe soit aussi simple que possible, mais il exige toute fois quelques explications. Ce mode d'emploi a été rédigé pour vous aider à profiter au moins de ces fonctions et à prendre votre prise de l'écoute aussi grand que possible. Nous vous conseillons de vous familiarise avec ces fonctions et avec leurs modes opératoires en lisant complètement ce mode d'emploi avant de vous servir de l' apparéil. Il est particulièrement important que vous lisiez et respectiez les précautions qui figurent sur cette page et dans les autres sections.

Précautions

• Conservez ce mode d'emploi à portée de main pour vous y référer en cas de besoin.
  Veiliez à ce que le niveau sonore ne soit pas trop élevé de manière que vous puissiez entendre les bruits extérieurs.
• Protégez l'appareil contre l'humiidité.
• Si la batterie du vehicule est débranchée ou déchargée, le contenu de la mémoire des fréquences de station se trouve effacé et une remise en mémoire de ces fréquences est nécessaire.

En cas d'anomalie

En cas d'anomalie, consultez le revendeur ou un centre d'entretien agréé par Pioneer.

Réinitialisation du microprocesseur

Si l'une des conditions suivantes se présente, le microprocesseur devra etre réinitialisé:

• Avant d'utiliser l'appareil pour la première fois.
• Si I'appareil ne fonctionne pas convenablement.

• Si des informations fantaisistes ou erronées s'affichent sur l'écran.

• Pour réinitialiser le microprocesseur, appuyez sur le bouton RESET de l'appareil au moyen d'un stylo à bille ou d'un instrument pointu.

Réglage de sortie du lecteur de DVD

Si vous connectez un lecteur de DVD Pioneer, par exemple le DVH-P7000R, réglez DIGITAL OUTPUT (Choix de la sortie pour signaux numériques) et OUTPUT SELECTION (Choix de la sortie audio pour signaux numériques ou analogiques) de la manière suivante :

Fonction	Réglage
DIGITAL OUTPUT	Dolby D/LPCM
OUTPUT SELECTION	48KHz

Pour les détails sur la façon d'effectuer ces réglages, reportez-vous au mode d'emploi du lecteur de DVD.

Important

• Réglez bien la position correcte. Sinon, aucun son ne sera émis.

Les commandes

Utilisez cet apparéil connecté à l' apparéil central. Les explications de ce mode d'emploi prénent comme exemple d' apparéil central le DVH-P7000R.

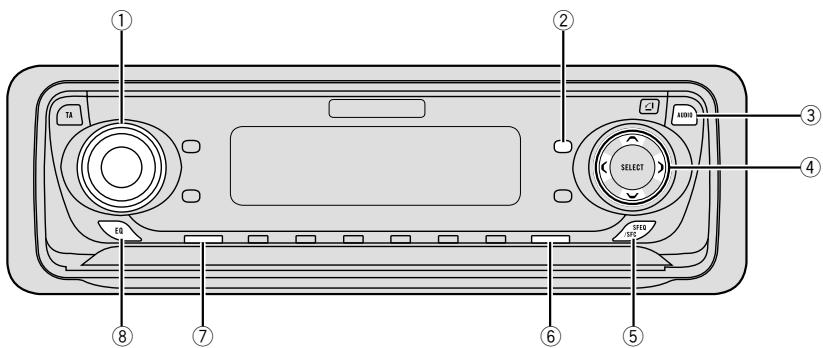

Appareil central

① VOLUME

Tournez ce bouton pour régler le volume. Si vous appuyez sur VOLUME, le bouton reassert, de sorte qu'il est plus facile à tourner. Pour le rentrer, appuyez une nouvelle fois sur VOLUME.

② Touche FUNCTION

Appuyez sur cette touche pour désir des fonctions.

③ Touche AUDIO

Appuyez sur cette touche pour désir la fonction audio.

④ △/▼/▶ Touches

Appuyez sur ces touches pour régler la fonction audio可以选择 et laMETTE en service, ou hors service.

⑤ Touche SFEQ/SFC

Appuyez sur cette touche pour désir une commande de champ sonore.

⑥ Touche BAND/ESC

Appuyez sur cette touche pour revenir à l'affichage de chaque source.

⑦ Touche SOURCE

L'appareil se met sous tension enCHOisis-sant une source. Appuyez sur cette touche pour parcourir le cycle de toutes les sources disponibles.Maintenez la touche enforcée pourmettre l'appareil hors tension.

⑧ Touche EQ

Appuyez sur cette touche pour désir une courbe d'égalisation.

Introduction aux réglages sonores

En procedant dans l'ordre aux réglages/ajustements suivants, vous pourrez créé sans trop de difficulté un champ sonore très réaliste.

1 Réglage des haut-parleurs
2 Utilisation du sélecteur de position
3 Réglage de la différence de marche
4 Réglage du niveau de sortie des haut-parleurs avec la tonalité d'essai
5 Sélection de la fréquence de coupure
6 Réglage de la sortie des haut-parleurs
7 Réglage de l'égaliseur paramétrique à 3 bandes

Utilisation du menu audio

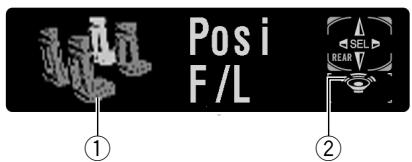

① Affichage AUDIO

Il indique l'etat du réglage audio.

② Indicateur de haut-parleur d'extrêmes graves

Apparaït sur la page écran lorsque la sortie du haut-parleur d'extremes graves est en service.

Appuyez sur AUDIO pour afficher le nom des fonctions audio.

Appuyez de manière répétée sur AUDIO pour alterner entre les fonctions audio suivantes:

Posi (sélecteur de position)—Fad (réglage de l'équilibre)—SLA (réglage du niveau de la source)—DRC (commande de plage dynamique)—D.MONO (monophonie double)—DIRECT (direct)—DolbyPL (Dolby Pro Logic)

• Lorsque vous sélectionné le symponiseur FM comme source, vous ne pouvez pas passer à SLA.

• Lorsque vous lisez toute autre disque que le DVD, vous ne pouvez pas passer sur DRC ni sur D.MONO.

• Pour revenir à la page écran de lecture, appuyez sur BAND/ESC.

Remarque

• Si vous ne procédez àaucun réglage de paramètre de la fonction audio pendant environ 30 secondes,la page écran revient automatiquement à l'affichage de la source.

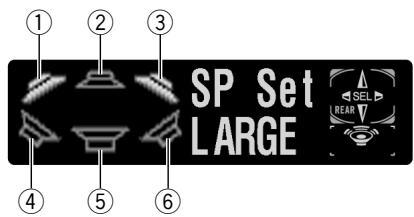

Utilisation du menu des détails audio

Haut-parleur avant gauche
Haut-parleur central
③ Haut-parleur avant droit
Haut-parleurarriegaguche
⑤ Haut-parleur d'extrêmes graves
Haut-parleurarriere droit

Maintenez la pression d'un doigt sur AUDIO jusqu'à ce que SP Set s'affiche sur l'écran, puis appuyez sur AUDIO pour afficher le nom des fonctions audio.

Quand SP Set est affiché, appuyez de manière répétée sur AUDIO pour alterner entre les fonctions audio suivantes:

Réglages sonores

SP Set (réglage des haut-parleurs)—CutOff (fréquence de coupure)—SP Lev (niveau de sortie des haut-parleurs)—T Tone (tonalité d'essai)—Time A (différence de marche)—PEQ (égaliseur paramétrique à 3 bandes)

• Si vous ne seLECTIONnez ni F/L ni F/R à Posi, vous ne pouvez pas acceder à Time A.
• Si vous ne seLECTIONné ni CUSTOM1 ni CUSTOM2 comme courbe d'égalisation, vous ne pouvez pas acceder à PEQ.
• Pour revenir à la page écran de lecture, appuyez sur BAND/ESC.

Utilisation de la commande de champ sonore

La fonction SFC recrée la sensation d'une performance en direct.

• Des environnements de spectacle différents représent des différences d'acoustique qui dépendent du volume et du contour dans lesquels les ondes sonores se propagent et de la façon dont elles se réfléchissant sur la scene, les murs, le plancher et le plafond. Dans une performance en direct, vous percevez la musique suivant trois stades: son direct, réflexions précoces, et réflexions tardives ou réverbérations.
  Ces facteurs sont programmés dans les circuits SFC de façon à recreer l'acoustique de différents lieux de spectacle.

Appuyez sur SFEQ/SFC pour désirir le mode SFC.

Appuyez de manière répétée sur SFEQ/SFC pour alterner entre les modes suivants:

• Si la source possède un son LPCM à 2 canaux ou un son Dolby Digital à 2 canaux et que

youchoisissez the effects SFC les mieux adap tés au son à 5.1 canaux (ex.Musical, Drama ou Action),nous you conseillons demettre le Dolby Pro Logic en service.En revanche,si youchoisissez des effets SFC concus pour unson a 2 canaux ex.Jazz,Hall ou Club),
nous you conseillons demettrele Dolby Pro Logic hors service.

Utilisation du selecteur de position

Une bonne façon d'obtenir dessons très naturels consiste à positionner très précisé l'imag ste réophonique et à se placer au centre du champ sonore. Le sélecteur de position vous permet de régler automatiquement le niveau sonore de chaque des haut-parleurs et d'insérer un temps de retard en fonction du siège occupé et du nombre de passagers ayant pris place dans le vehicule. Si vous l'utilise conjointement avec le SFC, la fonction vous offrira une image sonore plus naturelle et un son panoramicque qui vous envelopppera complètement.

1 Appuyez sur AUDIO pour besoin Posi.

Appuyez sur AUDIO jusqu'à ce que Posi s'affiche sur l'écran.

2 Appuyez sur / / pour désirir la position d'écoute.

Appuyez sur l'une des touches / / pour désirir l'une des positions d'écoute du tableau.

Touche	Affichage	Position
▲	F/L	Siège avant gauche
▲	F/R	Siège avant droit
▲	FRONT	Siège avant
▼	ALL	Tous les sièges

• Pour abandonner la position d'écoute可以选择, appuyez une nouvelle fois sur la même touche.

Remarque

• Lorsque vous effectuez les réglages de la position d'écoute, les haut-parleurs sont automatiquement régliés aux niveaux de sortie adéquats. Vous pouvez personnaliser les réglages si vous le désirez, comme expliqué plus loin à la section Réglage du niveau de sortie des haut-parleurs avec la tonalité d'essay ou Réglage de la sortie des haut-parleurs.

Utilisation du réglage de l'équilibre

Vous pouvez régler l'équilibre droit-gauche/avant-arrête de manière que l'écoute soit idéale quel que soit le siège occupé.

1 Appuyez sur AUDIO pour régler Fad.

Appuyez sur AUDIO jusqu'à ce que Fad s'affiche sur l'écran.

• Si I'équilibre croit-gauche est déjà régle, Bal s'affiche.

2 Appuyez sur ou pour régler l'équilibre des haut-parleurs avant/arrière.

Chaque pression sur ou déplace l'équilibre des haut-parleurs avant/arrière vers l'avant ou vers l'arrière.

• Fad F25—Fad R25 s'affiche lorsque vous déplacez l'équilibre des haut-parleurs avant/arrière de l'avant vers l'arrière.
• Fad F/R 0 est le réglage qui convient lorsqu'vous n'utilise que deux haut-parleurs.

3 Appuyez sur ou régler l'équilibre des haut-parleurs droit/gauche.

Quand vous appuyez sur ou , Bal L/R 0 s'affiche. Chaque pression sur ou deplace l'équilibre des haut-parleurs gauche/droit vers la gauche ou vers la droite.
- Bal L25—Bal R25 s'affiche lorsque vous déplacez l'équilibre des haut-parleurs gauche/droit de la gauche vers la droite.

Réglage du niveau des sources

La fonction SLA (réglage du niveau de la source) vous permet de régler le niveau sonore de chaque source de façon à éviter toute variation brusque du volume lors de la commutation des sources.

• Les réglages sont basés sur le niveau sonore du symponiseur FM, qui lui ne change pas.

1 Comparez le niveau sonore du symtoniseur FM avec le niveau de la source a regler.

2 Appuyez sur AUDIO pourCHOISIR SLA.

Appuyez sur AUDIO jusqu'à ce que SLA s'affiche sur l'écran.

3 Appuyez sur ou pour régler le volume de la source.

Chaque pression sur ou augmente ou diminue le volume de la source.

• SLA +4—SLA -4 s'affiche à mesure que le volume de la source augmente ou diminue.

Remarques

• Etant donné que le niveau du syntoniseur FM sert de reférence, il n'est pas possible d'appliquer les réglages de niveau de la source au syntoniseur FM.
• Le niveau du syntoniseur MW/LW (PO/GO) peut également être réglié au moyen de cette fonction.
• Le Video CD et le CD se reglent automatiquement sur le même réglage de volume.
• L'appareil externe 1 et l'appareil externe 2 sont automatiquement placés dans les mêmes conditions de niveau sonore.

Réglages sonores

Utilisation de la commande de plage dynamique

La plage dynamique représenté la différence entre lessons les plus forts et lessons les plus faibles. La commande de plage dynamique compresse cette différence de façon que vous puissiez entendre nettement lessons même à des niveaux faibles.

1 Appuyez sur AUDIO pour désir DRC.

Appuyez sur AUDIO jusqu'à ce que DRC s'affiche sur l'écran.

2 Appuyez sur pourmettre en service la commande deplage dynamique.

DRC ON s'affiche sur l'écran. La commande de plaque dynamique est maintainant en service.

• Vous pouvez abandonner la commande de plage dynamique en appuyant sur .

Remarques

• La commande de plage dynamique n'est effective qu'avc lessons Dolby Digital.
• Lorsque vous lisez tout autre disque que le DVD, vous ne pouvez pas passer sur ce mode.

Utilisation du mode mono double

Lorsque vous écoutez un disque enregistré en mode mono double, vous pouvez désirir le canal à reproduce.

1 Appuyez sur AUDIO pour désir D.MONO.

Appuyez sur AUDIO jusqu'à ce que D.MONOS'affiche sur I'écran.

2 Appuyez sur ou pour désir le réglage de sortie désiré.

Appuyez sur ou jusqu'à ce que le réglage de sortie désiré apparaisse sur l'écran.

L&R (canaux gauche et droit) L ch (canal gauche)-R ch (canal droit)

Remarques

• Cette fonction n'est effective qu'avac le son en mode mono double.
• Lorsque vous lisez tout autre disque que le DVD, vous ne pouvez pas passer sur ce mode.

Utilisation de la commande directe

Vou puez débrayer les réglages sonores pour vérifier l'effet de vos réglages sonores.

1 Appuyez sur AUDIO pour désir DIRECT.

Appuyez sur AUDIO jusqu'à ce que DIRECT s'affiche sur l'écran.

2 Appuyez sur pourmettre en service la commande directe.

DIRECT ON s'affiche sur l'écran. La commande directe est maintainant en service.

• Vous pouvez abandonner la commande directe en appuyant sur .

Remarque

• Toutes les fonctions audio à l'exception de VOLUME sont verrouillées en état DIRECT ON.

Utilisation du Dolby Pro Logic

Le Dolby Pro Logic renforce les effets d'espace et de direction, ce qui recrée l'impression et l'ambiance d'une salle de concert.

• Si la source possède un son LPCM à 2 canaux ou un son Dolby Digital à 2 canaux et que vous choisissez les effets SFC les derniers adaptations au son à 5.1 canaux (ex. Musical, Drama ou

Action), nous vous conseillons demettre le Dolby Pro Logic en service. En revanche, si vous choisissez des effets SFC concus pour un son a 2 canaux (ex.Jazz, Hall ou Club), nous vous conseillons demettrele Dolby Pro Logic hors service.

1 Appuyez sur AUDIO pour désir DolbyPL. Appuyez sur AUDIO jusqu'à ce que DolbyPL s'affiche sur l'écran.
2 Appuyez sur pourmettre en service le Dolby Pro Logic.

DolbyPLON s'affiche sur I'ecran. Le Dolby Pro Logic est maintainant en service.

• Vous pouvezmettreleDolbyProLogic horservice enappuyant sur

Remarque

• Lorsque vous lisez une source mono à 2 canaux avec le Pro Logic en service, il peut arriver que les phénomènes suivants se produit:

Aucun son n'est émis si le haut-parleur central est régèle sur SMALL ou LARGE alors qu'il n'y a pas de haut-parleur central.

Le son n'est émis que par le haut-parleur central s'il y a un haut-parleur central et qu'il est régle sur SMALL ou LARGE.

Réglage des haut-parleurs

Vous doivent effectuer la sélection/réglage avec/sans (ou oui/non) et la taille (capacité de reproduction des graves) en fonction des haut-parleurs installés. La taille devra être réglée sur LARGE (gros) si les haut-parleurs sont capables de reproduire dessons de 100Hz ou moins. Autrement,choisissez SMALL (petit).

1 Maintenez la pression d'un doigt sur AUDIO jusqu'à ce que SP Set s'affiche sur l'écran.
2 Appuyez sur ou pour désir le haut-parleur que vous désirez régler.

Chaque pression sur ou besoin les hautparleurs dans l'ordre suivant:

Haut-parleurs avant—Haut-parleur central— Haut-parleurs arrirée—Haut-parleur d'extrêmes graves—S.W (réglage du haut-parleur d'extrêmes graves)

• Vous ne pouvez acceder à S.W que si vous avez réglé le haut-parleur d'extrêmes graves sur ON.
  3 Appuyez sur ou pour désir la taille du haut-parleur.

Appuyez sur ou jusqu'à ce que la taille désirée s'affiche sur l'écran.

• Vous ne pouvez pas désir OFF si vous avez besoin les haut-parleurs avant.
• Vous pouvez régler ON ou OFF si vous avez besoin le haut-parleur d'extrêmes graves.
• Vous poubez régler Rev. (phase inversée) ou Normal (phase normale) si vous avez besoini S.W (réglage du haut-parleur d'extrêmes graves).

4 Appuyez sur BAND/ESC pour revenir à l'affichage de lecture.

Correction de la phase du haut-parleur d'extrêmes graves

Si l'accentuation de la sortie des graves du haut-parleur d'extrêmes graves n'a pas grand effet ou si au contraire vous avez l'impression que les graves deviennent encore plus flous, c'est peut-être que la sortie du haut-parleur d'extrêmes graves et les graves qui sont reproduits par les haut-parleurs s'annulent les uns les autres. Pour résoudre ce problème, essayez de modifier le réglage de la phase du haut-parleur d'extrêmes graves.

1 Maintenez la pression d'un doigt sur AUDIO jusqu'à ce que SP Set s'affiche sur l'écran.
2 Appuyez sur ou pour désirir le haut-parleur d'extrêmes graves.

Appuyez sur ou pour désir le haut-par-leur dans l'ordre suivant:

Haut-parleurs avant—Haut-parleur central— Haut-parleurs arrirée—Haut-parleur d'extrêmes graves—S.W (réglage du haut-parleur d'extrêmes graves)

Réglages sonores

3 Appuyez sur pourmettre en service la sortie du haut-parleur d'extrêmes graves.
4 Appuyez sur pour désir S.W (réglage du haut-parleur d'extrêmes graves).
5 Appuyez sur ou pourCHOISIR la phase de sortie du haut-parleur d'extremes graves.

Appuyez sur pour besoin Normal (phase normale). Appuyez sur pour besoin Rev. (phase inverse).

6 Appuyez sur BAND/ESC pour revenir à l'affichage de lecture.

Important

• La plage des basses fréquences n'est pas envoyée si le haut-parleur d'extrêmes graves est régle sur OFF et que les haut-parleurs avant et arrière sont régliés sur SMALL ou OFF.

Remarques

• Il est imperatif que vous regliez les haut-parleurs non installés sur OFF.
• Reglez le haut-parleur avant ou arrrière sur LARGE s'il est capable de reproductive des graves, ou si vous n'avez pas installé de haut-parleur d'extrêmes graves.
• Lorsque vous lisez une source mono à 2 canaux avec le Pro Logic en service, il peut arriver que les phénomènes suivants se produit:

Aucun son n'est émis si le haut-parleur central est régle sur SMALL ou LARGE alors qu'il n'y a pas de haut-parleur central.

Le son n'est émis que par le haut-parleur central s'il y a un haut-parleur central et qu'il est régèle sur SMALL ou LARGE.

Sélection de la fréquence de coupure

Voussoupiezchoisirla fréquence en-dessous de laquellelessonsserontreproduitsparle haut-parleurd'extremesgraves.

Si les haut-parleurs installés comprend un haut-parleur dont la taille est réglée sur SMALL, vous pouvez désirar la fréquence endessous de laquelle lessons seront reproduits par le haut-parleur LARGE ou le haut-parleur d'extrêmes graves.

1 Maintenez la pression d'un doigt sur AUDIO jusqu'à ce que SP Set s'affiche sur l'écran, puis appuyez sur AUDIO pourCHOISIR CutOff.

Quand SP Set est affché, appuyez sur AUDIO jusqu'à ce que CutOff s'affiche sur l'écran.

2 Appuyez sur ou pour désir la fréquence de coupure.

Chaque pression sur ou besoinit la fréquence de coupure dans l'ordre suivant: 63-80-100-125-160-200 (Hz)

• Appuyez sur ou jusqu'à ce que la fréquence désirée s'affiche sur l'écran.

3 Appuyez sur BAND/ESC pour revenir à l'affichage de lecture.

Remarque

• La sélection d'une fréquence de coupure revient à régler la fréquence de coupure du filtrtre passe-bas (L.P.F.) du haut-parleur d'extrêmes graves et celle du filtrtre passe-haut (H.P.F.) du haut-parleur SMALL. Le réglage de la fréquence de coupure est sans effet si le haut-parleur d'extrêmes graves est régle sur OFF et qu'un autre haut-parleur est régle sur LARGE ou OFF.

Réglage de la sortie des haut-parleurs

Vous pouvez régler le niveau de sortie des haut-parleurs une fois que vous les avez régés à l'aide de la tonalité d'essay, cette fois en écouteant la musique.

1 Maintenez la pression d'un doigt sur AUDIO jusqu'à ce que SP Set s'affiche sur l'écran, puis appuyez sur AUDIO pourCHOISIR SP Lev.

Quand SP Set est affché, appuyez sur AUDIO jusqu'à ce que SP Lev s'affiche sur l'écran.

2 Appuyez sur ou pour désir le haut-parleur a regler.

Chaque pression sur ou besoinit le hautparleur dans l'ordre suivant:

Haut-parleur avant gauche—Haut-parleur central—Haut-parleur avant droit—Haut-parleur arrrière droit—Haut-parleur arrriere gauche—Haut-parleur d'extrêmes graves

• Vous ne pouvez pas sélectionner les haut-parleurs dont la taille est réglée sur OFF.

3 Appuyez sur ou pour régler le niveau de sortie du haut-parleur.

Chaque pression sur ou augmente ou diminuè le niveau de sortie du haut-parleur.

• +10 — -10 s'affiche à mesure que le volume de la source augmente ou diminue.

4 Appuyez sur BAND/ESC pour revenir à l'affichage de lecture.

Remarque

• Le réglage du niveau de sortie des haut-parleurs avec ce mode revient à régler le niveau desorting des haut-parleurs à T Tone. Les deux fonctions donnent les mêmes résultats.

Réglage du niveau de sortie des haut-parleurs avec la tonalité d'essay

La tonalité d'essay permit de régler en toute facilité l'équilibre d'ensemble des haut-parleurs.

1 Maintenez la pression d'un doigt sur AUDIO jusqu'à ce que SP Set s'affiche sur l'écran, puis appuyez sur AUDIO pour désir T Tone.

Quand SP Set est affché, appuyez sur AUDIO jusqu'à ce que T Tone s'affiche sur l'écran.

2 Appuyez sur pour commencer l'émission de la tonalité d'essay.

La tonalité d'essay est émise. Elle passe d'un haut-parleur à l'autre dans l'ordre suivant, à intervalles d'environ 2 secondes. Les réglages en vigueur du haut-parleur par lequel la tonalité d'essay est émise s'affichent sur l'écran.

Haut-parleur avant gauche—Haut-parleur central—Haut-parleur avant droit—Haut-parleur arrêté droit—Haut-parleur arrêté gauche—Haut-parleur d'extrêmes graves

Vérifiez le niveau de sortie de chaque hautparleur. Si aucun réglage n'est nécessaire, effectuez l'opération 4 pour arrêté la tonalité d'essay.

• Les réglages ne s'affichent pas pour les haut-parleurs dont la taille a été réglée sur OFF.

3 Appuyez sur ou pour régler le niveau de sortie du haut-parleur.

Chaque pression sur ou augmente ou diminuè le niveau de sortie du haut-parleur.

• +10 — -10 s'affiche à mesure que le niveau augmente ou diminue.
• La tonalité d'essay passée au haut-parleur suivant environ 2 secondes après la dernière opération.

4 Appuyez sur pour arreter l'émission de la tonalité d'essay.

5 Appuyez sur BAND/ESC pour revenir à l'affichage de lecture.

Remarques

• Si nécessaire,CHOISISEZ les haut-parleurs et reglez leur niveau de sortie "absolu". Reportez-vous a Reglage de la sortie des hautparleurs, à la page 11.
• Le réglage du niveau de sortie des haut-parleurs dans ce mode revient à régler le niveau de sortie des haut-parleurs à SP Lev. Les deux fonctions donnent les mêmes résultats.

Réglages sonores

Réglage de la différence de marche

En réglant la distance entre chaque haut-parleur et une position d'écoute可以选择, vous pouvez insérer des temps de retard pour la sortie des haut-parleurs de façon à obtenir une image sonore correcte et un équilibre du niveau d'ensemble. Bien que cette correction s'effectue automatiquement lorsque vous reglez la position d'écoute, la fonction de différence de marche vous permet d'effectuer un réglage plus précis.

1 Maintenez la pression d'un doigt sur AUDIO jusqu'à ce que SP Set s'affiche sur l'écran, puis appuyez sur AUDIO pourCHOISIR Time A.

Quand SP Set est affché, appuyez sur AUDIO jusqu'à ce que Time A s'affiche sur l'écran.

• Vous ne pouvez pas désirir Time A si vous n'avez choisi ni F/L ni F/R dans Posi.

2 Appuyez sur ou pour désir le haut-parleur à régler.

Chaque pression sur ou soit le haut-parleur dans l'ordre suivant:

Haut-parleur avant gauche—Haut-parleur central—Haut-parleur avant droit—Haut-parleur arrêté droit—Haut-parleur arrêté gauche—Haut-parleur d'extremes graves

• Vous ne pouvez pas sélectionner les haut-parleurs dont la taille est regléée sur OFF.

3 Appuyez sur ou pour régler la distance entre le haut-parleur besoini et la position d'écoute.

Chaque pression sur ou augmente ou diminuè la distance.

• 500.0cm—0.0cm s'affiche à mesure que la distance augmente ou diminue.

4 Appuyez sur BAND/ESC pour revenir à l'affichage de lecture.

Utilisation de l'égaliseur

L'égaliseur paramétrique vous permet de régler l'égalisation à votre convenance en fonction des caractéristiques acoustiques de l'habitacle.

Rappel des courbes d'égalisation

L'appareil renferme sept courbes d'égalisation enregistrées que vous pouvez rappeler à tout moment. Voici la liste des courbes d'égalisation:

Affichage	Courbe d'égalisation
SUPER BASS	Accentuation des graves
POWERFUL	Accentuation de la puissance
NATURAL	Sonorité naturelle
VOCAL	Chant
FLAT	Absence de correction
CUSTOM1,2	Correction personnelle 1,2

• Les courbes CUSTOM1 et CUSTOM2 sont des courbes que vous pouvez personnaliser.
• Si vous choisissez FLAT, aucune correction n'est apportée au son. Cette courbe est utile pour apprecier l'effet d'une autre courbe en basculant alternatively de la courbe FLAT à la courbe considérée.

Appuyez sur EQ pourCHOISIR I'egaliseur.

Appuyez de manière repétée sur EQ pour commuter entre les réglages d'égaliseur suivants: POWERFUL—NATURAL—VOCAL—FLAT—CUSTOM1—CUSTOM2—SUPER BASS

Réglage de l'égaliseur paramétrique à 3 bandes

Pour chacune des courbes d'égalisation CUS-TOM1 et CUSTOM2, vous pouvez régler les courbes d'égalisation avant, arrirée et centrale séparément enChoosingant une fréquence centrale, une amplitude d'égalisation et un facteur Q pour chaque bande.

• Vous pouvez creer une courbe CUSTOM1 pour chaque source.
• Vous pouvez creer une courbe CUSTOM2 commune à toutes les sources.
• Le haut-parleur central a une influence déterminante sur l'image sonore et il n'est pas facile d'obtenir le bon équilibre. Nous vous conseillons de reproductive un son à 2 canaux (par ex. un CD) et d'obtenir le bon équilibre entre les haut-parleurs à l'exception du haut-parleur central, puis de reproductive un son à 5.1 canaux (Dolby Digital ou DTS) et de régler la sortie du haut-parleur central de façon à réaliser l'équilibre que vous avez déjà obtenu avec les autres haut-parleurs.

1 Maintenez la pression d'un doigt sur AUDIO jusqu'à ce que SP Set s'affiche sur l'écran, puis appuyez sur AUDIO pourCHOISIR PEQ.

Quand SP Set est affché, appuyez sur AUDIO jusqu'à ce que PEQ s'affiche sur l'écran.

• Vous ne pouvez pas désiré PEQ si vous n'avez choisi ni la courbe d'égalisation CUS-TOM1 ni la courbe d'égalisation CUSTOM2.

2 Appuyez sur ou pour désirir le mode de sélection du haut-parleur.

Chaque pression sur ou soit l'élement dans l'ordre suivant:

FRONT (haut-parleurs)—Low (bandes)—Low (fréquence centrale)—L (amplitude d'égalisation)—Q.WIDE (facteur Q)

3 Appuyez sur ou pour désir le haut-parleur à régler.

Chaque pression sur ou soit le haut-parleur dans l'ordre suivant:

FRONT (haut-parleurs avant)—CENTER (haut-parleur central)—REAR (haut-parleurs arrêté)

• Vous ne pouvez pas seLECTIONner les haut-parleurs dont la taille est reglee sur OFF.

4 Appuyez sur puis appuyez sur ou pour désirir la bande d'égalisation à régler.

Chaque pression sur ou besoin la bande d'égalisation dans l'ordre suivant:

Low (basse)—Mid (moyenne)—High (haute)

5 Appuyez sur puis sur ou pourCHOISIR LA FREQUENCY centrale de la bande considérée.

Chaque pression sur ou besoin la fréquence dans l'ordre suivant:

$$ \begin{array}{l} 1 0 0 - 1 2 5 - 1 6 0 - 2 0 0 - 2 5 0 - 3 1 5 - 4 0 0 - 5 0 0 - \ 6 3 0 - 8 0 0 - 1 k - 1. 2 5 k - 1. 6 k - 2 k - 2. 5 k - \ 3. 1 5 k - 4 k - 5 k - 6. 3 k - 8 k (H z) \end{array} $$

6 Appuyez sur puis sur ou pour régler l'amplitude d'égalisation.

Chaque pression sur ou augmente ou diminuè l'amplitude d'égalisation.

• +6 — -6 s'affiche à mesure que l'amplitude augmente ou diminue.

7 Appuyez sur puis sur ou pourCHOISIR le facteur Q desired.

Chaque pression sur ou alterne entre les facteurs Q suivants:

Q.WIDE (large)—Q.NAR. (étroit)

• Vous pouvez régler les paramètres de chaque bande d'égalisation des autres haut-parleurs de la même manière.

8 Appuyez sur BAND/ESC pour revenir à l'affichage de lecture.

Remarque

• Pour chaque bande, vous pouvez désir parmi 20 féquences centrales. Vous pouvez modifier la féquence centrale d'un tiers d'octave, mais vous ne pouvez pas désir des féquences telles que l'intervalle entre les féquences centrales des trois bandes est inférieur à une octave.

Correction dessonsdéformés

Vou pouve minimiser la distorsion qui resulte parfois du réglage de la courbe d'égalisation.

• Un réglage d'amplitude élevé peut engendrer une distorsion. Si les aigussemblent anormaux ou déformés, essayez de commuter sur Low.

Normalement, laissez regle sur High pour garantir la qualite du son.

1 Maintenez la pression d'un doigt sur SOURCE jusqu'à ce que cet apparéil s'éteigne.
2 Maintenez la pression d'un doigt sur FUNCTION jusqu'à ce qu'un nom de fonction s'affiche sur l'écran.
3 Appuyez sur FUNCTION pour désir D.ATT.

Appuyez sur FUNCTION jusqu'à ce que D.ATT s'affiche sur l'écran.

4 Appuyez sur ou pour désir Low ou High.

Appuyez sur ou pour commuter alternatively entre Low (faible) et High (fort), et l'etat considéré s'affiche.

• Pour abandonner les réglages initiaux, appuyez sur BAND/ESC.
• Vous pouvez également abandonner les réglages initiaux en maintainant la pression d'un doigt sur FUNCTION jusqu'à ce que l'applériel s'éteigne.

Guide de dépannage

Communs

Symptômes	Causes	Remèdes
L'interrupteur d'alimentation ne fonctionne pas.L'appareil ne se met pas en service.	Les cordons et les câbles ne sont pas correctement connexés.	Vérifiez une fois encore que tous les raccordements sont corrects.
	Le fusible est grillé.	Corriguez l'anomalie qui fait griller le fusible puis remplacez le fusible. Veillez à ce que le fusible de même calibre soit installé.
Aucun son ne peut être entendu.Le niveau de sortie n'augmente pas.	Les câbles ne sont pas cor-rectement connectés.	Reliez les câbles correctement.
	Les haut-parleurs avant, arrêté, gauche et croite ne sont pas correctement réglicés au point de vue équilibrage.	Réglez correctement les niveaux relatifs entre les haut-parleurs. (Reportez-vous à la page 8.)
Aucune son ne peut être entendu d'un haut-parleur donné.	La valeur de size pour le haut-parleur est OFF.	Réglez la valeur de size correctement pour le haut-parleur. (Reportez-vous à la page 10.)
	Le niveau de sortie du haut-parleur est réglié sur trop basse.	Augmentez le niveau de sortie du haut-parleur pour que l'équilibre soit bon avec les autres haut-parleurs. (Reportez-vous aux page 11.)
	La valeur de size pour le haut-parleur central est SMALL ou LARGE alors qu'aucun haut-parleur central n'est installé.	Réglez la valeur de size pour le haut-parleur central à OFF. (Reportez-vous à la page 10.)

Audio/DSP

Symptômes	Causes	Remèdes
Les haut-parleurs ne sont pas disponibles pour réglage.	Leur valeur de size est OFF.	Effectuez le réglage correct de size.(Reportez-vous à la page 10.)
Le retard n'est pas disponible.	La position d'écoute n'est pas régliée correctement.	Effectuez le réglage correct de la position d'écoute.(Reportez-vous à la page 7.)
	Leur valeur de size est OFF.	Effectuez le réglage correct de size.(Reportez-vous à la page 10.)
Le haut-parleur d'extrêmes graves n'est pas disponible pourCHOISIR sa phase.	Le haut-parleur d'extrêmes graves est réglié sur OFF.	Réglez le haut-parleur d'extrêmes graves sur la position ON.(Reportez-vous à la page 10.)
Les graves ne sont pas entendus.	Le haut-parleur d'extrêmes graves est réglié sur OFF et encore les autres haut-parleurs sont régliés sur OFF ou SMALL pour ce qui concerne size.	Effectuez les réglages corrects.(Si aucun haut-parleur d'extrêmes graves n'est installé, le haut-parleur avant, ou le haut-parleur arrêté, doit être réglié sur LARGE.) (Reportez-vous à la page 10.)
Parfois, aucun son n'est liéven sortie quand Dolby Pro Logic est en service.	Le réglage du haut-parleur central est SMALL ou LARGE alors qu'aucun haut-parleur central n'est installé.	Changez le réglage de la valeur size du haut-parleur central contre OFF.(Si la source audio est monophonique et Dolby Pro Logic est en service, le son n'est entendu que du haut-parleur central.) (Reportez-vous à la page 10.)
Parfois, aucun son n'est entendu des haut-parleurs autres que le haut-parleur central.	Dolby Pro Logic est en service.	Réglez Dolby Pro Logic sur OFF.(Si la source audio est monophonique et Dolby Pro Logic est en service, le son n'est entendu que du haut-parleur central.) (Reportez-vous à la page 9.)
La mise en service de la commande de dynamique n'a aucun effet.	Le son présentement reproduit n'est pas codé Dolby Digital.	Cette particularité n'a d'effet que sur lessons Dolby Digital.(Reportez-vous à la page 9.)

Réglage du lecteur de DVD

Symptômes	Causes	Remèdes
Aucun son ne sort seulement du lecteur de DVD.	Le cable à fibres optiques a été débranché.	Reliez le cable correctement.
	Le lecteur de DVD n'est pas correctement réglié du point de vue de la sortie.	Effectuez le réglage correct de la sortie. (Reportez-vous au mode d'emploi du lecteur de DVD.)

Glossaire

Commande de dynamique

Dolby Digital offre le moyen de réduire l'écart d'amplitude entre les sons les plus puissants et les sons les plus faibles, c'est la commande de dynamique. Cette commande agit de façon que les sons très dynamiques soient clairment perceptibles même à bas niveau d'écoute.

Dolby Digital

Dolby Digital est un système multivoie de reproduction des sons (pour diverses raisons, on le qualifies de système à "5.1 voies"). C'est le même système que celui dont sont équipées les bonnes salles de cinéma.

Pour profiter de Dolby Digital, vous doivent restorer l'entrée optique pour signaux numériques de cet apparueil à la sortie optique pour signaux numériques d'un lecteur de DVD possédant un décodeur Dolby Digital.

DOLBY

DIGITAL

Dolby Surround Pro Logic

Lorsque les signaux de sortie d'un disque Dolby Surround Pro Logic sont appliqués à un amplificateur audiovisuel doté des circuits Dolby Pro Logic, il y a conversion des 2 voies d'origine en 4 voies. Dolby Pro Logic accentue l'ampleur et la notion de provenance dessons, créant ainsi une ambiance et une présence proches de celles d'une salle de cinema.

DOLBY SURROUND

PRO·LOGIC

Le DTS est un système surround qui délivre un son multi-canaux à partir de 6 sources. Pour profiter d'un disque DTS, la sortie DTS des lecteurs de DVD et autres apparéils similaires doit être reliée à l'entrée numérique de cet apparéil.

Entrée optique des signaux numériques

La réception des signaux audio sous une forme numérique et par un moyen optique réduit les risques de dégradation de ces signaux au cours de leur transmission. Une entrée optique des signaux numériques est donc pour assurer la réception de ces signaux numériques. (Les apparêls de qui ces signaux sont issus, par exemple le lecteur de DVD, doivent alors être poursuivir de sortie optique pour signaux numériques.)

PCM linéaire (LPCM) (Modulation par impulsions et codage)

Il s'agit d'une technique d'enregistrement utilisée pour les CD. Certains DVD ou disques videoo portent également des pistes sonores en PCM. Alors que l'enregistrement sur CD s'effectue avec la fréquence d'échantillonnage de 44,1 kHz et 16 bits, les valeurs de 48 kHz et 16 bits ou 96 kHz et 24 bits ont été adoptées pour les DVD et les disques videoo, ce qui a permitted d'atteindre à une(Meilleure qualite.

\section*{Caracteristiques techniques}

Généralités

Alimentation 14,4VCC

(10,8 à 15,1 V possibles)

Mise à la masse Pôle négatif

Puisance maximale de sortie

50W×5

Puisance continue de sortie

27 W×5

(DIN45324, +B=14,4V)

Impedance de charge 4Ω

Niveau maximum de sortie de préamplification

5.0V

Décodeur .PCM linéaire/Dolby

Digital/Dolby Pro

Logic/DTS

Sortie du haut-parleur d'extrêmes grave:

Fréquence de transition

63/80/100/125/160/200 Hz

Niveau ± 10 dB

Réglage des haut-parleurs:

Alignment temporel

0-500cm(2,5cm)

Niveau ± 10 dB

Egaliseur:

Gamme 3 Gammes

Fréquence 100/125/160/200/250/315/

400/500/630/800/1k/1,25k/

1,6k/2k/2,5k/3,15k/4k/5k/

6,3k/8kHz

Gain 12 dB

Fréquence de transition

63/80/100/125/160/200 Hz

Remarque

• Les caractéristiques et la presentation peuvent être modifiées sans avis préalable à fin d'amélioration.

Tous droits de reproduction et de traduction réservés.
