GEBRUIKSAANWIJZING DEQ-P7000 PIONEER

Hartelijk dank voor het aanschaffen van dit Pioneer product.

Leest u deze aanwijzingen alstublieft zorgvuldig door zodate u weet hoe u uw model op de juiste manier要去 bedieren. Bewaar de handleiding na het lezen op een veilige plek, zodate u er later nog eens iets in kunt opzoekeken.

Voor u begint

Over dit toestel 3

• Compatabilliteit met Dolby Digital/DTS (wanner u dit toestel aansluit op een Pioneer DVD-speler, zoals de DVHP7000R) 3

Over deze handleiding 3

Voorzorgen 3

Bij problemen 3

Terugstellen van de microprocessor 4

Uitgangsinstelling van de DVD-speler 4

Plaats en functie van de bedieningselementen 5

Hoofdtoestel 5

12 Audio-installingen

Inleiding bij het make van audio-installingen 6

Bedienen van het audiomenu 6
Bedienen van het audiodetailsmenu 6

Gebruik van een geluidsveld 7

Gebruik van de positie-instelling 7

Gebruik van de balansinstelling 8

Instellen van het volumeniveau van de bronnen 8

Regeling van het dynamisch bereik 9

Gebruik van de dubbel-monofunctie 9

Gebruik vanrechtstreekse regeling 9

Gebruik van Dolby Pro Logic 9

Maken van de luidsprekerinstelling 10

Corrigeren van de fase van desubwoofer 10

Selecteren van de afsnijfrequentie 11

Instellen van de luidsprekeruitgangs niveaus 11

Instellen van de luidspreker-uitgangsniveauaus met behulp van de testtoon 12

Instellen van de tijsdsynchronisatie 13

Gebruik van de equalizer 13

• Oproepen van equalizercurves 13
• Instellen van de 3-banden parametrische equalizer 14

03 Begininstellungen

Corrigeren van verrormd geluid 15

Aanvullende informatie

Oplossen van problemen 16

• Algemeen 16
  AudioDSP17
• Installing van de DVD-speler 17

Termen 18

Dit product voldoet aan de eisen m.b.t. elektromagnetisme (89/336/EEC, 92/31/EEC) en CE marketing richtlijnen (93/68/EEC).

Compatabilliteit met Dolby* Digital/DTS** (wanner u dit toestel aansluit op een Pioneer DVD-speler, zoals de DVH-P7000R)

Wanner u dit toestel gebruikt met een Pioneer DVD-speler, kurz u genieten van de atmoseferen spanning die DVD-film- en muzieksoftware met gebruikmaking van 5.1-kanalen opnamen te bieden heeft.

D I

ITALAL

• Vervaardigd in licentie van Dolby Laboratories. "Dolby", "Pro Logic" en het dubbel D-symbol bool zijn handelsmerken van Dolby Laboratories.

** "DTS" en "DTS Digital Surround" zijn wettig gedeponeerde handelsmerken van Digital Theater Systems Inc.

Over deze handleiding

Dit toestel is uitgerust met een aantal verfijnde functies die zorg dragen voor een superieure ontvangst en bediening. Al deze functies zijn ontworpen voor een zo gemakkelijk möglich gebruik, maar toch zich vele waarvan Niet onmiddelijk duidelijk. Deze handleiding helpt u ten volle te profiteren van de potentiele möglichkheden van dit product zodat u maximaal kutn genieten.

Wij raden u aan deze handleiding in zichn geheel door te nemen zodate u vertrouwd raakt met de diverse functies en hoe u deze要去 bedieren, voor u dit toestel gaat gebruiken. Het is in het bijzonder van belang dat u de voorzorgen op deze bladzijde en in andere hoofdstukken goed leest en stipt opvolgt.

Voorzorgen

• Houd deze handleiding bij de hand om bedieningsprocedures en te nemen voorzorgsmaatregelen in op te zoeken.
• Houd het volume te allen tijde zo laag dat u geluiden van buiten de auto=kunt blijven horen.
• Bescherm dit toestel gegen vocht.
• Als de accu losgekoppeld worden of leeg raakt, zar het voorkeuzegeheugen worden gewist en zult u het toestel opnieuw要去en programmeren.

Bij problemen

Als dit toestel Nietaar behoren functioneert, dient u uw dealer of het dichtstbijzijnde erkende Pioneer service-station teraadplegen.

Terugstellen van de microprocessor

De microprocessor要去nder de volgende omstandigheden worden terugesteld:

• Alvorens dit toestel voor het eerst te gebruiken na installment.
• Als het toestel Niet goed functioneert.

• Wonneer vreemde of onjuiste mededelingen op het display worden afgebeeld.

• Om de microprocessor terug te stellen, drukt u op de RESET toets op het toestel met behulp van de punt van een pen of de punt van een ander scherp voorwerp.

Uitgangsinstelling van de DVD-speler

Wanner u een Pioneer DVD-speler aansluit, zoals de DVH-P7000R, stelt u DIGITAL OUT-PUT (Instelling van het digitale uitgangssignal) en OUTPUT SELECTION (Instelling digitale en analoge uitgangssignalen) als volgt in:

Functie	Installing
DIGITAL OUTPUT	Dolby D/LPCM
OUTPUT SELECTION	48KHz

Raadpleeg de gebruiksaanwijzing van de DVD-speler voor verdere informatie over het maken van deze instelleningen.

Belangrijk

• U要去 de juiste installing machen. Doet u dat nicht, dan zal geen audio worden gereproducedr.

Plaats en functie van de bedieningselementen

Bedien dit toestel verwijl het is aangesloten op het hoofdtoestel. De instructies in deze gebruik-saanwijzing gebruiken het hoofdtoestel DVHP7000R als voorbeeld.

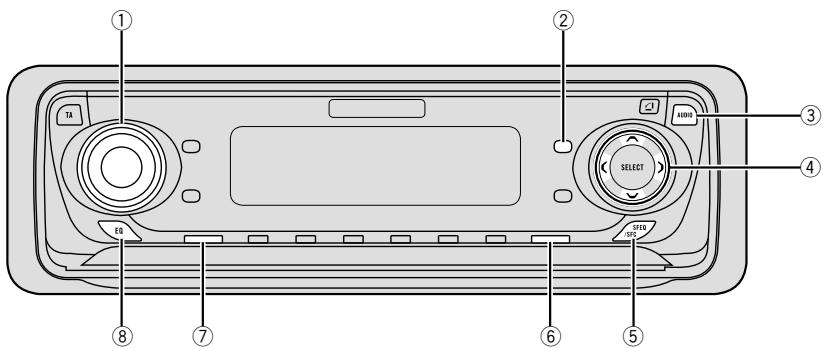

Hoofdtoestel

① VOLUME

Draai de knop om het volumeniveau in te stellen.

Wonneer u op de VOLUME knop drukt, veert\ deze iets waar buiten zodat het gemakkelijkker\ is de knop te draaien. Druk op de VOLUME\ knop om deze weer in te latent trekken.

② FUNCTION toets

Druk opdeztoetsomdediversefunctieste selectoren.

③ AUDIOtoets

Druk op deze toets om een audio-instelling te selecteren.

④ △/▼/toetsen

Druk op deze toetsen om de geseleeteerde audio-instelling in en uit te schakelen en om deze in te stellen.

⑤ SFEQ/SFC toets

Druk op deze toets om een geluidsveld te selecteren.

⑥ BAND/ESC toets

Druk op deze toets om terug te keren maar het display van iedere bron.

⑦ SOURCEtoets

Het toestel worden ingeschakeld door een bron te selecteren. Druk op.Deze toets om alle beschikbare bronnen te doorlopen. Houd deze toets ingedrukt om het toestel uit te schakelen.

⑧ EQ toets

Druk op deze toets om een equalizercurve te selectoren.

Inleiding bij het make van audioinstellungen

Door de volgende instellingen op volgorde te makesen, kunt u een gemakkelijk een nauwkeurig ingesteld geluidsveld creeren.

1 Make van de luidsprekerinstelling
2 Gebruik van de positie-instelling
3 Instellen van de tijdsynchronisatie
4 Instellen van de luidspreker-uitgangs niveaus met behulp van de testtoon
5 Selecteren van de afsnijfrequentie
6 Instellen van de luidspeker-uitgangs niveaus
7 Instellen van de 3-banden parametrische equalizer

Bedieren van het audiomenu

① AUDIO display

Dit display beeldt de stand van de audioinstellungen af.

② Subwooferindicator

Deze indicator worden op het display afgebeeld wanneer de subwooferuitvoer is ingeschakeld.

Druk op AUDIO om de namev van de audioinstellungen af te beelden.

Druk herhaaldelijk op AUDIO om:tussen de volgende audio-instellen om te schakelen:

Posi (positie-instelling)—Fad

(balansinstelling)—SLA (bronvolumeneaunstelling)—DRC (regeling van het dynamischbereik)—D.MONO (dubbel-mono)—DIRECT

(rechtstreeks)—DolbyPL (Dolby Pro Logic)

• Wanner u de FM tuner als bron selecteert, kurz u SLA nicht instellen.
• Wanner u iets anders dan een DVD disc weergeeft,=kunt u DRC en D.MONO nicht instellen.
• Druk op BAND/ESC omtering te keren maar het weergavedisplay.

Opmerking

• Als u nicht binnen ongeveer 30 seconden de audio-installling verandert, za er automatisch worden teruggekeerd maar het brondisplay.

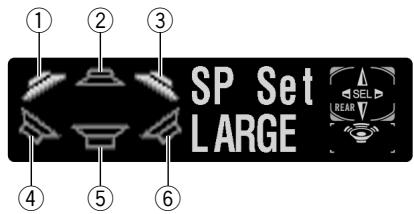

Bedieren van het audiodetailsmenu

① Linker voorluidspreker
② Middenluidspreker
③ Rechter voorluidspreker
④ Linker achterluidspreker
⑤ Subwoofer
⑥ Rechter hinterluidspreker

Houd AUDIO ingedrukt totdat SP Set op het display worden afgebeeld. Druk verzolgens op AUDIO om de namev van de audio-installingen af te beelden.

Nadat SP Set is afgebeeld, drukt u herhaaldelijk op AUDIO om:tussen de volgende audio-installingen om te schakelen:

Audio-installingen

SP Set (luidsprekerinstellenen)—CutOff (afs-nijfrequentie)—SP Lev (luidsprekeruitgangsniveau)—T Tone (testtoon)—Time A (tijdsynchronisatie)—PEQ (3-banden parametrische equalizer)

• Wanner voor Posi zowel F/L als F/R zich发展格局, kunt u Time A Niet instellen.
• Wanner als equalizercurve zowel CUSTOM1 als CUSTOM2 nicht zich geselecteerd, kurz u PEQ nicht instellen.
• Druk op BAND/ESC omtering te keren maar het weergavedisplay.

Gebruik van een geluidsveld

De SFC functie creëert het gevoel van een liveoptreden.

• De omgevingsakoestiek is verschillend voor de diverse gebouwen waarin optredens plaatsvinden en is afhankelijk van de grootte en vorm van de ruimte waarin de geluidsgolveren zich voortbewegen, en van de weerkaatsing-seigenschappen van de muren, het plafond, de vloer en het podium. Bij een liveoptreden hoog u de muziek in drie fasen:rechtstreeks geluid, vroege weerkaatsingen en late weerkaatsingen oftewel nagalm.

Deze factoren zich in de SFC schakeling geprogrammeerd om de omgevingsakoestiek van de diverse locaties van optredens te{kunnen naboootsien.

Druk op SFEQ/SFC op de gewenste geluidsveldfunctie te selecteren.

Druk herhaaldelijk op SFEQ/SFC omussen de volgende geluidsveldfuncties om te schakelen:

• Als de bron 2-kanalen LPCM audio of 2-kanalen Dolby Digital audio is en u een geluidsveld selecteert die het meest geschikt is voor 5.1-kanalen audio (Musical, Drama en Action), raden wij u aan Dolby Pro Logic in te schakelen. Echter, wonneer u een geluidsveld selecteert dat bedoeld is voor gebruik met 2-kanalen audio (Jazz, Hall en Club), raden wij u aan Dolby Pro Logicuit te schakelen.

Gebruik van de positie-insteling

Één manier op een meer naturulijk geluid te verkrijgen is om het stereobeeld duidelijk te positioneren, waar bij u zichzelf precies in het midden van het geluidsveld plaatst. De positieinstellingsfunctie stelt u in staat de luidsprekeruitgangsnavaus automatisch in te stellen, en zorgt voor tijdsynchronisatie overeenkomstig het aantal en de plaats van de bezette stoelen. Wanner u dit gebruikt in combinatie met een geluidsveld, zar door deze functie het geluidsveld naturuarylker overkommen en een panoramaisch geluidsveld creeren dat u geheel omgeeft.

1 Druk op AUDIO en selecteer Posi.

Druk herhaaldelijk op AUDIO totdat Posi op het display worden afgebeeld.

2 Druk op / / en selecteer een luister-positie.

Druk een van de / / toetsen om een luisterpositie te selecteren volgens onderstaande tabel.

Toets	Display	Positie
▲	F/L	Linker voorstoel
▲	F/R	Rechter voorstoel
▲	FRONT	Voorstoelen
▼	ALL	Alle stoelen

• Druk nogmaals opdezelfde toets om de geselelecteerde luisterpositie te annuleren.

Opmerking

• Wanneer u de instelling van de luisterpositie verandert, worden automatisch de juiste luid-spreker-uitgangsnavieaus ingesteld. U kunt deze verrolgens handmatig instellen zoals beschreiben onder het kopje Instellen van de luidspreker-uitgangsnavues met behulp van de testtoon of het kopje Instellen van de luid-spreker-uitgangsnavues.

Gebruik van de balansinstalling

U kunt een fader/balans-instelling selecteren die een ideale luisteromgeving levert voor alle bezette stoelen.

1 Druk op AUDIO en selecteer Fad.

Druk herhaaldelijk op AUDIO totdat Fad op het display worden afgebeeld.

• In het geval de balansinstelling eerder reeds werk veranderd, worden Bal op het display afgebeeld.

2 Druk op of om de voor/achter-balans van de luidsprekers in te stellen.

Bij iedere druk op of wordt de voor/achterbalans van de luidsprekersaar voren of naarachteren verplaatst.

• Fad F25 - Fad R25 worden op het display afgebeeld wonneer u de luidsprekerbalans van vorenaar achteren verplaatst.
• Fad F/R 0 is de juiste instelling in het geval slechts twee luidsprekers worden gebruikt.

3 Druk op of om de links/rechts-balans van de luidsprekers in te stellen.

Wanner u op of drukt, wordt Bal L/R 0 op het display afgebeeld.

Bij iedere druk op of wordt de links/rechtsbalans van de luidsprekers maar links of naarrchts verplaatst.

• Bal L25 - Bal R25 wordt op het display afgebeeld wonneer u de luidsprekerbalans van links waar rechts verplaatst.

Instellen van het volumeniveau van de bronnen

Met de audio-installung SLA (bronvolumineauinstelling) bent u in staat het volumeniveau van iedere bron afzonderlijk in te stellen om te voorkomen dat het volumeniveau plotseling sterk verandert wanner u overschakelt op een andere bron.

• Deinstallingen zijn gebaseerd op het volumeniveau van de FM tuner dat onveranderd blijft.

1 Vergelijk het volumeniveau van de FM tuner met het volumeniveau van de bron die u wilt instellen.

2 Druk op AUDIO en selecteer SLA.

Druk herhaaldelijk op AUDIO totdat SLA op het display worden afgebeeld.

3 Druk op of om het volumeniveau van de bron in te stellen.

Bij iedere druk op of wordt het volumeniveau van de bron hoger of lager.

• SLA +4 - SLA -4 worden op het display afgebeeld wanner u het volumeniveau van de bron verhoogt of verlaagt.

Opmerkingen

• Aangezien het volumeniveau van de bron is gebaseerd op het volumeniveau van de FM tuner is het Niet möglichk de instelling van het volumeniveau toe te passen op de FM tuner.
• Het volumeniveau van de MW/LW (MG/LG) tuner kan tevens worden ingesteld door middel van het volumeniveau van de bron in te stellen.
• Video CD en CD worden automatisch ingesteld op bezelfde volumeniveau-instelling.
• Externe eenheid 1 en externe eenheid 2 worden automatisch ingesteld opdezelfde volumeniveau-instelling.

Regeling van het dynamisch bereik

Het dynamisch bereik is het verschil:tussen de zachsteste en luidste geluiden. De regeling van het dynamisch bereik comprimeert dit verschil zodate u de geluiden zichs bij een laag volumeniveau duidelijk sunt horen.

1 Druk op AUDIO en selecteer DRC.

Druk herhaaldelijk op AUDIO totdat DRC op het display worden afgebeeld.

2 Druk op om de regeling van het dynamisch bereik in te schakelen.

DRC ON wordt op het display afgebeeld. De regeling van het dynamisch bereik is nu ingeschakeld.

• Druk op om de regeling van het dynamisch bereik uit te schakelen.

Opmerkingen

• De regeling van het dynamisch bereik werkkt alleen voor Dolby Digital geluid.
• Wanner u iets anders dan een DVD disc weergeeft,(Intu deze functie Niet omschakelen.

Gebruik van de dubbel-monofunctie

Wanneer u een disc weergeeft die is opgenomen in de dubbel-monofunctie, kurz u het kanaal selecteren dat u wilt uitvoeren.

1 Druk op AUDIO en selecteer D.MONO.

Druk herhaaldelijk op AUDIO totdat D.MONO op het display worden afgebeeld.

2 Druk op of en selecteer het gewensteuitgangskanaal.

Druk herhaaldelijk op of totdat het gewenste uitgangskanaal op het display worden afgebeeld.

L&R (linker en rechter kanalen)—L ch (linker kanaal)—R ch (rechter kanaal)

Opmerkingen

• Deze instelling werkkt alleen voor geluid dat is opgenomen in de dubbel-monofunctie.
• Wanner u iets anders dan een DVD disc weergeeft,kest u deze functie Niet omschakelen.

Gebruik vanrechtstreekse regeling

U kurz de audio-installingen uitschakelen om te controlleren hoe effectief ze zich.

1 Druk op AUDIO en selecteer DIRECT.

Druk herhaaldelijk op AUDIO totdat DIRECT op het display worden afgebeeld.

2 Druk op om de rechtstreekse regeling in te schakelen.

DIRECT ON wordt op het display afgebeeld.

De rechtstreekse regeling is nu ingeschakeld.

• Druk op om de rechtstreekse regeling uit te schakelen.

Opmerking

• Alle audio-installingen zijn geblokkeerd verwijl DIRECT ON op het display worden afgebeeld, behalte de volumeniveau-instelling met behulp van VOLUME.

Gebruik van Dolby Pro Logic

Dolby Pro Logic biodt u verbeterde ruimtelijke effecten en richtingseffecten waardoor een bioscoop-achtig gevoel van aanwezigheid en ambiance ontstaat.

• Als de bron 2-kanalen LPCM audio of 2-kanalen Dolby Digital audio is en u een geluidsveld selecteert die het meest geschikt is voor 5.1-kanalen audio (Musical, Drama en Action), raden wij u aan Dolby Pro Logic in te schakelen. Echter, wonneer u een geluidsveld selecteert dat bedoeld is voor gebruik met 2-kanalen audio (Jazz, Hall en Club), raden wij u aan Dolby Pro Logicuit te schakelen.

1 Druk op AUDIO en selecteer DolbyPL.
Druk herhaaldelijk op AUDIO totdat DolbyPL
op het display worden afgedrukt.
2 Druk op om Dolby Pro Logic in te schakelen.

DolbyPLON wordt op het display afgebeeld. Dolby Pro Logic is nu ingeschakeld.

• Druk op om Dolby Pro Logicuit te schakelen.

Opmerking

• Als de bron 2-kanalen monobron weergeeft met Dolby Pro Logic ingeschakeld, zullen er situatuies+zijn waar het volgende gebeurt: Er worden geen geluid uitgevoerd als de instelling van de middenluidspreker SMALL of LARGE is terwijl er geen middenluidspreker is aangesloten. Alleen de middenluidspreker brengt geluid voort als deze is aangesloten en de instelling ervan SMALL of LARGE is.

Maken van de luidsprekerinstelling

Afhankelijk van de aangesloten luidsprekers dient u de aan-/afwezigheid (of ja/nee) en de grotte (capaciteit om lage tonen wee ter geven) te selecteren/in te stellen. De grotte dient op LARGE (groot) ingesteld te worden als de luid-spreker in staat is geluid van ongeveer 100Hz oflager wee ter geven. Anders dient u de grotte op SMALL (klein) in te stellen.

1 Houd AUDIO ingedrukt totdat SP Set op het display worden afgebeeld.

2 Druk herhaaldelijk op of om de luid-spreker te selecteren die u wilt instellen.

Bij iedere druk op of wordt de volgende luidspreker geselecteerd in de onderstaande volgorde:

Voorluidsprekers—Middenluidspreker— Achterluidsprekers—Subwoofer—S.W (subwooferinstalling)

• U kunt alleen S.W selecteren als de subwoofer is ingesteld op ON.

3 Druk op of en selecteer de juiste grotte van de geselecteerde luidspreker.

Druk op of totdat de gewenste grootte op het display worden afgebeeld.

LARGE (groot)—SMALL (klein)—OFF (uit)

• Wanner de voorluidsprekers zich geseleeteerd,(Intu OFF Niet selecteren.
• Wanner de subwoofer is geseleerd, sunt u ON of OFF selecteren.
• Wanner S.W (subwooferinstalling) is geselteerd, kurz u Rev. (omgekeerde fase) of Normal (normale fase) selecteren.

4 Druk op BAND/ESC om terug te keren\ aar het weergavedisplay.

Corrigeren van de fase van de subwoofer

Als het verhogen van de lage-tonenuitvoer door de subwoofer Niet veel uithaalt of u zichs het gevoel geeft dat de lage tonen vager worden, kan dit erop duiden dat de subwooferuitvoer en de lage tonen die de andere luidsprekers voortbrengen elkaar opheffen. Om dit probleem op te losesn, moet u de fase-instelling van de subwoofer veranderen.

1 Houdt AUDIO ingedrukt totdat SP Set op het display worden afgedrukt.

2 Druk herhaaldelijk op of om de subwoofer te kiezen.

Bij iedere druk op of wordt de volgende luidspreker geselecteerd in de onderstaande volgorde:

Voorluidsprekers—Middenluidspreker— Achterluidsprekers—Subwoofer—S.W (subwooferinstelling)

Audio-installingen

3 Druk op om de subwooferuitvoer in te schakelen.
4 Druk herhaaldelijk op om S.W (subwooferinstelling) te selecteren.
5 Druk op of om de uitvoerfase van de subwoofer te selecteren.

Druk op om Normal (normale fase) te selecteren. Druk op om Rev. (omgekeerde fase) te selecteren.

6 Druk op BAND/ESC om terug te keren\ haar het weergavedisplay.

Belangrijk

• De zeer lage tonen worden nicht voortgebracht als de subwoofer is ingesteld op OFF en de voor-en achechterluidsprekers zijn ingesteld op SMALL of OFF.

Opmerkingen

• Het is uitermate belangrijk dat nicht aangesloten luidsprekers worden ingesteld op OFF.
• Stel de voor- of blijdsprekers in op LARGE als de lijdsprekers in staat+zijn lage tonen wee ter te geven, of als er geen subwoofer is aangesloten.
• Als de bron 2-kanalen monobron weergeeft met Dolby Pro Logic ingeschakeld, zullen er situatuies zich waarin het volgende gebeurt: Er worden geen geluid uitgevoerd als de instelling van de middenluidspreker SMALL of LARGE is terwijl er geen middenluidspreker is aangesloten.

Alleen de middenluidspreker brengt geluid voort als.Deze is aangesloten en de instelling ervan SMALL of LARGE is.

Selecteren van de afsnijfrequentie

U kunt een_freqentie selecteren waaronder alle geluiden via de subwoofer worden voortgebracht.

Als van een van de aangesloten liquidsprekers de grotte is ingesteld op SMALL,kest u een frequente selectoreren waaronder alle geluiden via een LARGE liquidspreker of de subwoofer worden voortgebracht.

1 Houd AUDIO ingedrukt totdat SP Set op het display worden afgebeeld. Druk verzolgens op AUDIO en selecteer CutOff.

Nadat SP Set op het display wordt afgebeeld, drukt u herhaaldelijk op AUDIO totdat CutOff op het display wordt afgebeeld.

2 Druk herhaaldelijk op of om de afsnijfrequentie te selecteren.

Bij iedere druk op of wordt de volgende afsnjfrequentie geselecteerd in de onderstaande volgorde:

$$ 6 3 - 8 0 - 1 0 0 - 1 2 5 - 1 6 0 - 2 0 0 (\mathrm {H z}) $$

• Druk herhaaldelijk op of totdat de gewenste freiendentie op het display worden afgebeeld.

3 Druk op BAND/ESC om terug te keren\ haar het weergamedisplay.

Opmerking

• Door het selecteren van een afsnijfrequentie bepaalt u de frequentie waarbij de frequencies worden afgesneden door het low-pass filter (LPF) van de subwoofer en het high-pass filter (HPF) van de SMALL luidsprekers. Het instellen van de afsnijfrequentie heeft geen effect als de subwoofer is ingesteld op OFF en alle andere luidsprekers zijn ingesteld op LARGE of OFF.

Instellen van de luidspreker-uit-gangsniveauaus

Nadat u de uitgangsniveauaus van de luidsprekers hebt ingesteld met behulp van de testtoon, kutu u de uitgangsniveauaus van de luidsprekers verder instellen terwijl u maar muziek luistert.

1 Houd AUDIO ingedrukt totdat SP Set op het display worden afgebeeld. Druk verzolgens op AUDIO en selecteer SP Lev.

Nadat SP Set op het display wordt afgebeeld, drukt u herhaaldelijk op AUDIO totdat SP Lev op het display wordt afgebeeld.

2 Druk herhaaldelijk op of om de luid-spreker waarvan u hetuitgangsiveau wilt instellen te selecteren.

Bij iedere druk op of wordt de volgende luidspreker geselecteerd in de onderstaande volgorde:

Linker voorluidspreker—Middenluidspreker— Rechter voorluidspreker—Rechter achechterluidspreker—Linker achechterluidspreker—Subwoofer

• U kurz de luidsprekers waarvan de grootte is ingesteld op OFF Niet kiezen.

3 Druk op of om het uitgangsiveau van de luidspreker in te stellen.

Bij iedere druk op of wordt hetuitgangsniveau van de geselecteerde luidspreker verhoogd of verlaagd.

• +10 — -10 wordt op het display afgebeeld wanner u het uitgangsnavau van de luidspreker verhoogt of verlaagt.

4 Druk op BAND/ESC om terug te keren\ haar het weergavedisplay.

Opmerking

• Het instellen van de luidsprekeruitgangs niveaus op deze manier werkte hetzelfde als het instellen van de luidsprekeruitgangs niveaus met behulp van de testtoon (T Tone). Beide methoden hebben hetzelfderesultaat.

Instellen van de luidspreker-uitgangsniveauaus met behulp van de testtoon

Een handige testtoon maakt het u gemakkelijk de algehele balans:tussen de luidsprekers goed in te stellen.

1 Houd AUDIO ingedrukt totdat SP Set op het display worden afgebeeld. Druk verzolgens op AUDIO en selecteer T Tone.

Nadat SP Set op het display wordt afgebeeld, drukt u herhaaldelijk op AUDIO totdat T Tone op het display wordt afgebeeld.

2 Druk op om te beginnen met het voortbrengen van de testtoon.

De testtoon worden beurtelings voortgebracht door iedere luidspreker met tussenpozen van onceveer 2 seconden in de onderstaande volgorde. De huidige instelling van de luidspreker die de testtoon voortbrengt worden op het display afgebeeld. Linker voorluidspreker—Middenluidspreker—Rechter voorluidspreker—Rechter achechterluid-spreker—Linker achechterluidspreker—Subwoofer Controller het uitgangsniveau van iedere luis-preker. Indien geen instelleningen veranderd hoeven te worden, voert u stap 4 uit om het voortbrengen van de testtoon te stoppen.

• Deinstalling worden nicht aufgebeeld voor luid-sprekers waarvan de grootte is ingesteld op OFF.

3 Druk op of om het uitgangsiveau van de luidspreker in te stellen.

Bij iedere druk op of wordt hetuitgangsniveau van de geselecteerde luidspreker verhoogd of verlaagd.

• +10 — -10 worden op het display afgebeeld wanner u het uitgangsnaveu van de luidspreker verhoogt of verlaagt.
• De testtoon gaat verder maar de volgende luidspreker nadat 2 seconden verstreten zijn na de LASTE bediening.

4 Druk op om het voortbrengen van de testtoon te stoppen.

5 Druk op BAND/ESC om terug te keren\ haar het weergavedisplay.

Opmerkingen

• Stel indien noodzakelijk de 'absolute' luid-spreker-uitgangs niveaus in. Zie Instellen van de luidspreker-uitgangs niveaus op bladzijde 11.
• Het instellen van de luidspreker-uitgangs niveaus met behulp van de testtoon werkdt hetzelfde als het instellen van de luid-spreker-uitgangs niveaus met behulp van SP Lev. Beide methoden hebben hetzelfde resultaat.

Instellen van de tijdsynchronisatie

Door de afstand:tussen iedere luidspreker en een geselecteerde luisterpositie in te stellen, kurz u het luidspreker-uitvoersignaal synchroniseren om een juist geluidsbeeld en algehe balans in de uitgangsniveau te verkrijgen. Ondanks dat dit automatisch worden uitgevoerd wanner u de luisterpositie instelt, biodt het instellen van de tijdsynchronisatie de mogelijkheid tot fijnregelen.

1 Houd AUDIO ingedrukt totdat SP Set op het display worden afgebeeld. Druk vervolgens op AUDIO en selecteer Time A.

Nadat SP Set op het display worden afgebeeld, drukt u herhaaldelijk op AUDIO totdat Time A op het display worden afgebeeld.

• U kunt Time A Niet selecteren wanner voor Posi zowel F/L als F/R Niet zich geselecteerd.

2 Druk herhaaldelijk op of om de luid-spreker die u wilt instellen te selecteren.

Bij iedere druk op of wordt de volgende luidspreker geselecteerd in de onderstaande volgorde:

Linker voorluidspreker—Middenluidspreker— Rechter voorluidspreker—Rechter achechterluidspreker—Linker achechterluidspreker—Subwoofer

• U kurz de luidsprekers waarvan de groote is ingesteld op OFF Niet kiezen.

3 Druk op of om de afstandussen degeselecteerde luidspreker en de luisterpositie in te stellen.

Bij iedere druk op of wordt de afstand verhoogd of verlaagd.

• 500.0cm — 0.0cm worden op het display afgebeeld wanner u de afstand verhoogt of verlaagt.

4 Druk op BAND/ESC om terug te keren maar het weergavedisplay.

Gebruik van de equalizer

De parametrische equalizer stelt u in staat de equalisatie waar wens in te stellen overeenkomstig de akoestische eigenschappen van het auto-interieur.

Opropen van equalizercurves

Zeven verschillende equalizercurves zijn opgeslagen in het toestel en{kunnen op ieder moment worden opgeroepen. De onderstaande equalizercurves staan tot uw beschikking:

Display	Equalizercurve
SUPER BASS	Superlage tonen
POWERFUL	Krachtig
NATURAL	Natuurlijk
VOCAL	Zang
FLAT	Vlak
CUSTOM1, 2	Zelfgemaakt 1, 2

• CUSTOM1 en CUSTOM2 zijn equalizer-curves die u zich kunt instellen.
• Wanneru FLAT selekteert, worden het geluid Niet op geen enkele manier veranderd. Dit is handig als u het effect van de equalizercurves wilt controleren door om te schakelenussen FLAT en een bepaalde equalizercurve.

Druk op EQ om de equalizer in te schakelen. Druk verwolgens herhaaldelijk op EQ om de volgende equalizercurve te selecteren in de onderstaande volgorde:

POWERFUL—NATURAL—VOCAL—FLAT—CUSTOM1—CUSTOM2—SUPER BASS

Instellen van de 3-banden parametrische equalizer

Voor equalizercurves CUSTOM1 en

CUSTOM2 Aunt u de voor-, achefter- en middenequalizercurves afzonderlijk instellen door voor iedere band een middenfrequentie, een equalizeriveau en een Q-factor te selecteren.

• U kunt voor iedere bron een afzonderlijke equalizercurve CUSTOM1 instellen.
• U kunt voor alle bronnen tegelijk eenzelfde equalizercurve CUSTOM2 instellen.
• De middenluidspreker bepaalt voor een groot deel het geluidsbeeld en het juist afstellen van de balans is Niet gemakkelijk. We raden u aan een 2-kanalen audiobron (bijv. een CD) waar te geven en de balansCUSSEN alle luidsprekers,uit gezonderd de middenluidspreker,juist in te stellen,enervolgens een 5.1 kanalen audiobron (bijv.Dolby Digital of DTS) wee tergeven en het uitgangsniveau van de middenluidspreker in te stellen aan de hand van de reeds verkregen balansCUSSEN de overige luidsprekers.

1 Houd AUDIO ingedrukt totdat SP Set op het display worden afgebeeld. Druk verzolgens op AUDIO en selecteer PEQ.

Nadat SP Set op het display wordt afgebeeld, drukt u herhaaldelijk op AUDIO totdat PEQ op het display worden afgebeeld.
- U kunt PEQ Niet selecteren wanner zowel de equalizercurves CUSTOM1 als CUSTOM2 Niet+zijn geselecteerd.

2 Druk herhaaldelijk op of om de luid-sprekerkeuzefunctie te selecteren.

Bij iedere druk op of wordt de volgende items geselecteerd in de onderstaande volgorde:

FRONT (luidsprekers)—Low (banden)—Low

(middenfrequentie)—L (equalizerniveau)—

Q.WIDE (Q-factor)

3 Druk herhaaldelijk op of om de luid-spreker die u wilt instellen te selecteren.

Bij iedere druk op of wordt de volgende luid-spreker geselecteerd in de onderstaande volgorde: FRONT (voorluidsprekers)—CENTER (middenluidspreker)—REAR (achterluidsprekers)

• U kurz de luidsprekers waarvan de groote is ingesteld op OFF Niet kiezen.

4 Druk op en druk verwolgens herhaaldelijk op of om de equalizerband te selecteren die u wilt instellen.

Bij iedere druk op of wordt de volgende equalizerband geselecteerd in de onderstaande volgorde:

5 Druk op en druk verwolgens herhaaldelijk op of om de middenfrequentie te selecteren voor de geselecteerde equalizerband.

Bij iedere druk op of wordt de volgende middenfrequentie geselecteerd in de onderstaande volgorde:

$$ 1 0 0 - 1 2 5 - 1 6 0 - 2 0 0 - 2 5 0 - 3 1 5 - 4 0 0 - 5 0 0 $$

$$ 6 3 0 - 8 0 0 - 1 k - 1. 2 5 k - 1. 6 k - 2 k - 2. 5 k $$

$$ 3. 1 5 k - 4 k - 5 k - 6. 3 k - 8 k (H z) $$

6 Druk op endrukervolgens herhaaldelijk op of om het equalizerniveau in te stellen.

Bij iedere druk op of wordt het equalizer-niveau verhoogd of verlaagd.

• +6 — -6 wordt op het display afgebeeld wanner u het equalizerniveau verhoogt of verlaagt.

7 Druk op en druk verzolgens herhaaldelijk op of om de gewenste Q-factor te selecteren.

Bij iedere druk op of wordt de volgende Q-factor geselecteerd in de onderstaande volgorde:

• U kurz de parameters van iedere band van de andere luidsprekers op bezelfde manier instellen.

8 Druk op BAND/ESC om terug te keren\ haar het weergavedisplay.

Opmerking

• U kurz voor iedere band een middenfrequentie selecteren uit de 20 beschikbare frequencies. U kurz de middenfrequentie veranderen in stappen van 1/3 octaat, maar u kurz de midenfrequencies Niet zodenig selecteren dat er een verschil van minder dan 1 octaat zichussen de middenfrequencies van de drie banden.

Corrigeren van verrormd geluid

U kunt de verworming minimaliseren die waarschijnlijk worden voorzaakt door de equalizer curve-instellen.

• Door een hoog equalizerniveau in te stellen, kan verrorming worden veroorzaakt. Als bij een hoge instelling het geluid worden verrormd, probeert u deinstalling op Low in te stellen. Normaal gesproken LAST u deinstalling op High staan voor de Beste geluidskwaliteit.
  1 Houd SOURCE ingedrukt totdat het toestel wordenuitgeschakeld.
  2 Houd FUNCTION ingedrukt totdat de naam van een audio-instelling op het display worden afgebeeld.
  3 Druk op FUNCTION en selecteer D.ATT. Houd FUNCTION ingedrukt totdat D.ATT op het display worden afgebeeld.
  4 Druk op of om Low of High te selectoren.

Door op of te drukken schakelt u om tussen Low (laag) en High (hoog), en worden die instelling op het display afgebeeld.

• Druk op BAND/ESC om de begininstelleningte annuleren.
• U kurz tevens de begininstallingen annuleren door FUNCTION ingedrukt te houden totdat het toestel wordenuitgeschakeld.

Oplossen van problemen

Algemeen

Symptom	Oorzaak	Oplossing
De aan/uit schakelaar doet het nicht. Er worden geen functies ingeschakeld.	Kabels of stekkers zich net jeust aangesloten.	Controler of de kabels correct en stevig aangesloten zich.
	De zekering is doorgebrand.	Verwijder deoorzaak van het doorbran- den van de zekering en verrang dan de zekering. U moet een zekering van het- zelfde vermogen gebruiken.
Geen geluid. Het volume worden nicht hoger.	Kabels zich net correct aangesloten.	Sluit de kabels correct aan.
	Het niveau van de voor-,chyter, linker enrechtler liquidsprekers is Niet goed in balans.	Stel de volumeniveauaus van de luidsprek- ers in relatie tot elkaar op de juiste wijze in. (Zie bladzijde 8.)
Een bepaalde luidspreker produeert geen geluid.	De luidspreker staat op OFF.	Stel de correcte afmetingen in voor de luidspreker. (Zie bladzijde 10.)
	Het volumeniveau van de luidspreker staat te laag.	Zet het volumeniveau van de luidspreker hoger om dit in balans te krijgen met de andere luidsprekers. (Zie bladzijde 11.)
	De midden-luidspreker staat op SMALL of LARGE, maar er is geen midden-luidspreker.	Stel de groote van de midden- luidspreker in op OFF. (Zie bladzijde 10.)

Audio/DSP

Symptom	Oorzaak	Oplossing
Erijken geen luidsprekers om in te stellen.	De luidsprekers staan op OFF.	Stel de correcte afmetingen in. (Zie bladzijde 10.)
Tijd-synchronisatie is nicht möglich.	De luisterpositie is nicht correct ingesteld.	Stel de juiste luisterpositie in. (Zie bladzijde 7.)
	De luidsprekers staan op OFF.	Stel de correcte afmetingen in. (Zie bladzijde 10.)
De fase kan nicht worden omgezet odomat de subwoofer nicht beschikbaar is.	De subwoofer staat op OFF.	Zet de subwoofer op ON. (Zie bladzijde 10.)
Geen weergave van lage tonen.	De subwoofer staat op OFF, maar de andere luidsprekers zijn op OFF of op SMALL ingesteld.	Maak de correcte instelleningen. (Als er geen subwoofer is,要去en de voor- ofchter- luidsprekers op LARGE gezet worden.) (Zie bladzijde 10.)
Er worden soms geen geluid geproduceder wanner Dolby Pro Logic wordt ingeschakeld.	De midden-luidspreker staat op SMALL of LARGE, maar er is geen midden-luidspreker.	Zet de midden-luidspreker op OFF. (Als de audiobron mono is verwijl Dolby Pro Logic is ingeschakeld, za er alleen geluid worden geproduceder via de midden-luidspreker.) (Zie bladzijde 10.)
Er worden soms geen geluid geproduceder via andere luidsprekers dan de midden-luidspreker.	Dolby Pro Logic is ingeschakeld.	Zet Dolby Pro Logic op OFF. (Als de audiobron mono is verwijl Dolby Pro Logic is ingeschakeld, za er alleen geluid worden geproduceder via de midden-luidspreker.) (Zie bladzijde 9.)
Inschakelen van bediening van het dynamisch bereik heeft geen effect.	Het ingangssignaal is geen Dolby Digital signaal.	Deze functie kan alleen worden gebrukt bij Dolby Digital weergave. (Zie bladzijde 9.)

Installing van de DVD-speler

Symptom	Oorzaak	Oplossing
Alleen van de DVD-speler worden geen geluid gereproduced.	De optische glasvezelkabel is losgeraatk.	Sluit de kabel correct en stevig aan.
	Het uitgangssignaal van de DVD-speler is nicht correct ingesteld.	Maak de juiste instellenen voor het uitgangssignaal. (Zie de handleiding van de DVD-speler.)

Termen

Dolby Digital

Dolby Digital biodt gescheden multikanaals (maximaal 5.1) audio. Dit is hetzelfde audiosystem als worden gebruikt in vele bioscopen. Om te profiteren van Dolby Digital weergave dient u de optisch digitale ingangsaansluiting van dit toestel aan te sluiten op de optisch digitaeuitgangsaansluiting van een DVD-speler met Dolby Digital decoder.

DOLBY

DIGITAL

Dolby Surround Pro Logic

Wonneer u een 2 kanaals audio-disc met het Dolby Surround Pro Logic logo afspeelt via een voor Dolby Pro Logic geschikte AV versterker, za het audiosignaal worden omgezet in een 4 kanaals audiosignaal.

Dolby Pro Logic geeft betere ruimtelijke enrichtingseffecten waardoor u het gevoel krijgt alsof u zich in een theater befindt.

DOLBY SURROUND

PRO·LOGIC

DTS voor Digitaal Theater Surround weergave

DTS is een surroundsystem dat multikanalen audio möglichk maakt van maximaal 6 verschilende bronnen. Om te kuren luisteren maar DTS discs,要去 de digitale uitgangsaansluiting van een voor DTS geschikte DVD-speler of ander toestel aansluten op de digitale ingangsaansluiting van dit toestel.

Dit is de opnametechniek die worden gebruikt op muziek CD's. Sommige Video CD's hebben ook PCM audiosporen. Terwijl muziek CD's worden opgenomen bij 44,1 kHz/16 bits, worden de audiosporen van DVD-Video CD's opgenomen bij 48 kHz/16 bits of 96 kHz/24 bits, waardoor de geboden geluidskwaliteit die van muziek CD's overtreft.

Optisch digitale ingangsaansluiting

Door audiosignalen in digitale vom door te seinen via de optische aansluitingen worden het risico van verlies van geluidskwaliteit terwijl het signalaal onderweg is geminaliseerd. Een optisch digitale ingangsaansluiting is een ingangsaansluiting die special bedoeld is voor de ontvangst van optisch digitale signalen. (Om de optisch digitale ingangsaansluiting te kunnen gebruiken要去 de signaalbron, bijvoorbeeld uw DVD-speler, zich uitgerust met een optisch digitale uitgangsaansluiting.)

Dolby Digital heeft een functie voor het comprimeren van het verschil tussen het hardste en het zachstste geluid: het dynamisch bereik worden geregeld. Deze functie zorgtervoordat geluiden met een groot dynamisch bereik ook bij rage volumeniveauausduidelijkwaargenomenkunnen worden.

Aanvullende informatatie

Technische gegevens

Algemeen

Spanningsbron 14,4Vgelijkstroom

(10,8-15,1 V toelaatbaar)

A Harding Negatif

Max.stroomverbruik:

Backup stroomsterkte

10A

Afmetingen (× × ) 237x29x171 mm

Gewicht 1,05 kg

Versterker

Maximaal uitgangsvermogen

50W×5

Doorlopend uitgangsvermogen

27 W×5

(DIN45324, +B=14,4V)

Belastingsimpedantie 4Ω

Preout maximaal uitgangsiveau

5,0V

Decoder

Lineair PCM/Dolby

Digital/Dolby Pro

Logic/DTS

Subwooferuitgang:

Crossover frequenie

63/80/100/125/160/200 Hz

Niveau ± 10 dB

Luidspreker-instelling:

Tijd-synchronisatie .... 0 - 500 cm (2,5 cm)

Niveau ±10 dB

Equalizer:

Band 3 Band

Frequentie 100/125/160/200/250/315/

400/500/630/800/1k/1,25k/

1,6k/2k/2,5k/3,15k/4k/5k/

6,3k/8k Hz

Gain ± 12 dB

Crossover frequenie

63/80/100/125/160/200 Hz

Opmerking:

• Technische gegevens en ontwerp+zijn ter Produktverbetering zonder voorafgaande kennisgeving wijzigbaar.

PIONEER CORPORATION
