01 Bevor Sie beginnen

Zudiesen Gerat 3

• Kompatibilität mit Dolby Digital/DTS (bei Kombination deses Gerätes mit einem DVD-Player von Pioneer, z.B. dem DVH-P7000R) 3

Zu dieser Anleitung 3

Vorsichtsmaßregeln 3

Im Störungsfalle 3

Rückstellens des Mikroprozessors 4

Ausgangseinstellung für den DVD-Player 4

NamenderTeile5

• Kopfgerät 5

• Einstellen des 3-Band-Parameter-Equalizers 14

03 Grundeinstellungen

Korrektur von verzerrtem Klang 15

04 Zusätzliche Informationen

Fehlerdiagnose 16

Gemeinsam 16
AudioDSP17
DVD-Player-Einstellung 17

Terminologie 18

Technische Daten 19

12 Audioeinstellungen

Einführung in die Audioeinstellungen 6

• Betätigung des Audiomenüs 6
• Betätigung des Audio-Einzelheitenmenüs 6

Verwendung der Klangfeldsteuerung 7

Verwendung der Positionswahl 7

Verwendung der Balanceeinstellung 8

Einstellen der Quellenpegel 8

Verwendung der Dynamikbereichssteuerung 9

Verwendung des dualen Monomodus 9

Verwendung von direkter Steuerung 9

Verwendung von Dolby Pro Logic 9

Einstellen der Laatsprechereinstellung 10

• Korrigieren der Subwoofer-Phase 10

Wahl einer Grenzfrequenz 11

Einstellen des Lautsprecher-Ausgangspegels 11

Einstellen des Laufsprecher-Ausgangspegels mit einem Prüfton 12

Einstellen der Zeitausrichtung 13

Verwendung des Equalizers 13

• Abruf von Equalizer-Kurven 13

Zudiesem Gerat

Dieses Produkt entspricht den EMC-Richtlinien (89/336/EEC, 92/31/EEC) und CE-Markierungsrichtlinien (93/68/EEC).

Kompatibilität mit Dolby* Digital/DTS** (bei Kombination deses Gerätes mit einem DVD-Player von Pioneer, z.B. dem DVH-P7000R)

Bei Verwendung these Gerätes mit einem DVD-Player von Pioneer können Sie die Atmosphäre und den Reiz von DVD-Filmen und Musik-Software mit 5.1-Kanal-Aufnahmen genießen.

• In Lizenz von Dolby Laboratories hergestellt. "Dolby", "Pro Logic" und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories. ** "DTS" und "DTS Digital Surround" sind registrierte Marken der Digital Theater Systems, Inc.

Zudieser Anleitung

Dieses Gerät zeichnet sich durch zahlreiche fortschrittliche Funktionen aus, die hervorragenden Empfang und Betrieb gewährleisten. Bei der Entwicklung wurde größter Wert auf Bedienungsfreundlichkeit aller Funktionen gelegt. Dennoch müssen weitere Bedienungsschritte bisher erläuter werden. Diese Bedienungsanleitung soll dazu beitragen, daß Sie das Potential thesees Produkte voll ausschöpfen und so zu maximem Hörgensu gelangen können. Wir empfehlen, daß Sie sich mit den Funktionen des Gerats und deren Bedienungsverfahren vertraut machen, indem Sie die Bedienungsanleitunglesen, bevor Sie mit dem tatsächlichen Betrieb beginnen. Besonderss wichtig ist, daß Sie die Vorsichtsmaßregeln auf dieser Seite und an anderen Stellen beachten.

Vorsichtsmaßregeln

Bewahren Sie theses Handbuch zum Nachschlagen stets griffbereit auf.
- Wahlen Sie stets eine Lautstärke, bei der Sie Umgebungsgeräutsche noch deutlich wahrnehmen können.
- Setzen Sie diese Gerätes keiner Feuchtigkeit aus.
- Durch Abtrennen oder Entladung der Batterie wird der Stationsspeicher gelöscht und muß in diesen Fall neu programmiert werden.

Im Störungsfalle

Falls these Gerätes nicht richtig Funktionieren sollente, wenden Sie sichitte an ihren Handler oder an eine Pioneer-Kundendienstelle in Ihrer Nähe.

Rückstellens des Mikroprozessors

Der Mikroprozessor muss unter den folgenden Bedienungen zurückgestellt werden:

• Vor der ersten Verwendung these Gerätes nach der Installation.
• Wenn das Gerät nicht richtig Funktioniert.

• Wenn Sinnlose oder falsche Meldungen auf dem Display erschienen.

• Drücken Sie zum Rückstellenden des Mikroprozessors den Knopf RESET am Gerät mit der Spitze eines Kugelschreibenbers oder mit einem anderen spitzen Instrument.

Ausgangseinstellung für den DVD-Player

Machen Sie beim Anschluss eines DVD-Players

von Pioneer, z.B. dem DVH-P7000R die

Einstellungen für DIGITAL OUTPUT

(Einstellung für Digitalausgang) und OUTPUT

SELECTION (Einstellen des Digital- und

Analog-Audio-Ausgangs) wie folgt:

Funktion	Einstellung
DIGITAL OUTPUT	Dolby D/LPCM
OUTPUT SELECTION	48 KHz

Beziehen Sie sich für Einzelheiten zur Durchführung dieser Einstellungen auf das Handbuch für den DVD-Player.

Wichtig

Die Position muß unbedingt richtig eingestellt werden. Anderenfalls kann kein Ton ausgegeben werden.

NamenderTeile

Betreiben Sie these Gerät mit dem angeschlossenen Kopfgerät. Die Anweisungen in dieser Bedienungsanleitung verwenden DVHP7000R als Beispiel für das Kopfgerät.

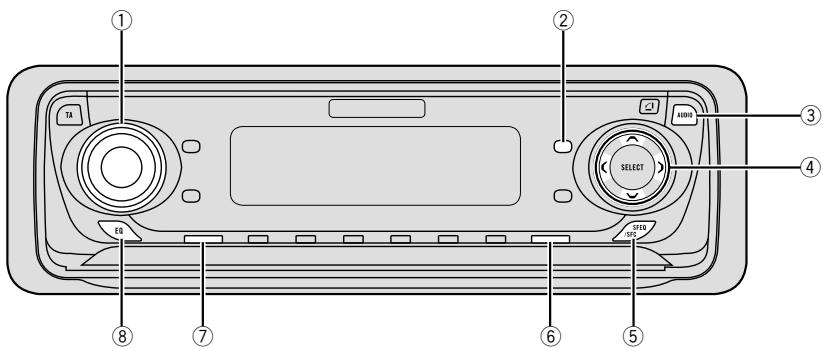

Kopfgerät

① VOLUME

Zum Einstellen der Lautstärke drehen. Bei Druck auf VOLUME wird dieser Drehknopf ausgefahren, damit er leichter gedreht werden kann. Drucken Sie VOL-UME erneut, damit der Drehknopf wieder eingefahren wird.

② Taste FUNCTION

Zur Wahl von Funktionen.

③ Taste AUDIO

Zur Wahl einer Audiofunktion drücken.

④ Tasten ▲/▼/▲

Zum Einstellen der gewählten Audiofunktion und zum Ein- und Ausschalten dieser Funktion drucken.

⑤ Taste SFEQ/SFC

Zur Wahl einer Klangfeldsteuerung drucken.

⑥ Taste BAND/ESC

Für Rückkehr zur Anzeige jeder Quelle drucken.

⑦ Taste SOURCE

Dieses Gerät wird durch Wahl einer Quelle eingeschaltet. Diese Taste drücken, um die zur Verfugung stehenden Quellen der Reihe nach zu wahlen. Halten Sie diese Taste gedrückt, um das Gerät auszuschalten.

⑧ Taste EQ

Zur Wahl einer Equalizer-Kurve drücken.

Einführung in die Audioeinstellungen

Wenn Sie die folgenden Einstellungen der Reihe nach durchführren, können Sie muhelos ein fein eingestelltes Klangfeld erzeugen.

1 Einstellen der Laufsprechereinstellung
2 Verwendung der Positionswahl
3 Einstellen der Zeitausrichtung
4 Einstellen des Lautsprecher-Ausgangspegels mit einem Prüfton
5 Wahl einer Grenzfrequenz
6 Einstellen des Lautsprecher-Ausgangspegels
7 Einstellen des 3-Band-Parameter-Equalizers

Betätigung des Audiomenus

① Anzeige AUDIO

Anzeige des Audio-Einstellungenstatus.

② Subwoofer-Anzeige

Erscheint auf dem Display, wenn der Subwoofer-Ausgang eingeschaltet ist.

Drücken Sie AUDIO, um die Name der Audiofunktionen anzuzeigen.

Drücken Sie AUDIO wiederholt, um zwischen den folgenden Audiofunktionen umzuschalten:

Posi (Positionswahl)—Fad

(Balanceeinstellung)—SLA

(Quellenpegeleinstellung)—DRC

(Dynamikbereichssteuerung)D.MONO

(dualer Monauralton)—DIRECT (direkt)—

DolbyPL (Dolby Pro Logic)

• Bei Wahl des UKW-Tuners als Quelle können Sie nicht zu SLA umschalten.
• Bei Wiedergabe einer anderen als eine DVD-Disc können Sie nicht zu DRC oder D.MONO umschalten.
• Drucken Sie BAND/ESC, um zum

Wiedergabe-Display zurückzukehren.

Hinweis

• Wenn Sie die Audiofunktion nicht innerhalb von etwa 30 Sekunden betätigten, kehrt die Anzeige automatisch zum Quellen-Display zurück.

Betätigung des Audio-Einzelheitenmenüs

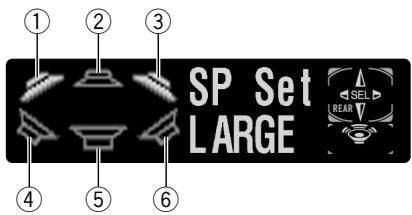

① Linker vorderer Lautsprecher
② Mittenlautsprecher
③ Rechter vorderer Lautsprecher
④ Linker hinterer Lautsprecher
⑤ Subwoofer
⑥ Rechter hinterer Lautsprecher

Drücken Sie AUDIO, bis SP Set auf dem Display erscheint, und drücken Sie dann AUDIO, um die Name der Audiofunktionen anzuzeigen.

Drucken Sie AUDIO nach Anzeige von SP Set wiederholt, um zwischen den folgenden Audiofunktionen umzuschalten:

Audioeingstellungen

SP Set (Lautsprechereinstellung)-CutOff (Grenzfrequency)-SP Lev (Lautsprecher-Ausgangspegel)-T Tone (Prüfton)-Time A (Zeitausrichtung)-PEQ (3-Band-Parameter-Equalizer)

• Wenn in Posi weder F/L, noch F/R gewählt ist, können Sie nicht zu Time A umschalten.
• Wenn weder CUSTOM1, noch CUSTOM2 als Equalizer-Kurve gewählt ist, können Sie nicht zu PEQ umschalten.
• Drücken Sie BAND/ESC, um zum Wiedergabe-Display zurückzukehren.

Verwendung der Klangfeldsteuerung

Die SFC-Funktion schafft das Gefühl einer Live-Aufführung.

• Verschiedene Aufführungsumgebungen haben verschiedene Akustikeigenschaften und sind vom Ausmaß und der Kontur des Raumes abhängig, durch den sich die Schallwellen bewegen, sowie von der Reflexion des Schalls an Bühne, Wänden, Boden und Decke. Bei einer Live-Aufführung horen Sie die Musik in drei Stufen: als direkten Ton, als frühe Reflexionen und als später Reflexionen oder Nachhall.

These Faktoren sind in den SFC-Stromkreis einprogrammiert, um die Akustik verschiedener Aufführungsinstallungen zu reproduzieren.

Drücken Sie SFEQ/SFC, um den gewünschten SFC-Modus zu wahren.

Drucken Sie SFEQ/SFC wiederholt, um zischen den folgenden Betriebsarten umzuschalten:

• Wenn die Quelle 2-Kanal-LPCM-Audio oder 2-Kanal-Dolby-Digital-Audio ist und Sie SFC-Effekte wahlen, die am besten für 5.1-Kanal-Audio geeignet sind (z.B. Musical, Drama oder Action), so empfehlen wir, dass Sie Dolby Pro Logic einschalten. Wenn Sie anderer-seits SFC-Effekte wahren, die für Verwendung mit 2-Kanal-Audio gedacht sind (z.B. Jazz, Hall oder Club), so empfehlen wir, dass Sie Dolby Pro Logic ausschalten.

Verwendung der Positionswahl

Eine Möglichkeit zur Sicherstellung eines natürlicheren Tons ist die genaue Positionierung des Stereobildes, so dass Sie sich GENAU in der Mitte des Klangfeldes befinden. Die Positionswahlfunktion macht es Ihnen möglich, die Ausgangspiegel der Lautsprecher automatisch einzustellen, und sie schiebt eine der Anzahl der besetzten Sitze entsprechende Verzögerungszeit ein. Bei Verwendung zusammen mit SFC macht diese Funktion das Klangbild natürlicher und bietet einen Panoramaiklang, der Sie umhüllt.

1 Drücken Sie AUDIO, um Posi zu wahlen.

Drücken Sie AUDIO, bis Posi auf dem Display erscheidt.

2 Drucken Sie / / , um die Hörposition zu wahlen.

Drücken Sie/ /A/V, um eine der Hörpositionen der Tabelle zu wahlen.

Taste	Display	Position
▲	F/L	Linker vorderer Sitz
▲	F/R	Rechter vorderer Sitz
▲	FRONT	Vordere Sitze
▼	ALL	Alle Sitze

• Drücken Sie die gleiche Taste erneut, um die gewählte Hörposition zu annulieren.

Hinweis

• Wenn Sie Einstellungen für die Hörposition machen, werden die Laufsprecher automatisch auf angemessene Ausgangspiegelingestellt. Wenn Sie wollen, können Sie diese wie unter Einstellen des Laufsprecher-Ausgangspegels mit einem Prüfton oder Einstellen des Laufsprecher-Ausgangspegels anpassen.

Verwendung der Balanceeingstellung

Sie können eine Überblendregler-/Balanceeinstellung wahren, die für alle besetzten Sitze eine ideale Hörumgebung bietet.

1 Drücken Sie AUDIO, um Fad zu wahlen.

Drücken Sie AUDIO, bis Fad auf dem Display erscheint.

• Wenn die Balanceeinstellung vorher eingestellt worden ist, wird Bal angezeigt.

2 Drücken Sie oder , um die Balance zwischen vorderen und hinteren Laufsprechern einzustellen.

Bei jedem Druck auf oder bewegt sich die Balance zwischen vorderen und hinteren Laufsprechern nach vorne oder nach hinten.

• Fad F25 - Fad R25 wird angezeigt, während sich die Balance zwischen vorderen und hinteren Laufsprechern von vorne nach hinten bewegt.
• Fad F/R 0 ist die richtige Einstellung, wenn nur zwei Lautsprecher verwendet werden.

3 Drücken Sie oder , um die Balance zwischen rechten und linken Laufsprechern einzustellen.

Wenn Sie oder drucken, wird Bal L/R 0 angezeigt. Bei jedem Druck auf oder bewegt sich die Balance zwischen rechten und linken Laufsprechern nach rechts oder nach links.

• Bal L25 - Bal R25 wird angezeigt, während sich die Balance zwischen rechten und linken Laufsprechern von links nach rechts bewegt.

Einstellen der Quellenpegel

Mit SLA (Quellenpegeleinstellung) können Sie den Lautstärkepegel jeder Quelle einstellen, um radikale Lautstärkeänderungen beim Umschalten zwischen Quellen zu vermeiden.

Die Einstellungen basieren auf dem Lautstärkepegel für den UKW-Tuner, der unverändert bleibt.

1 Vergleichen Sie den Lautstärkepegel des UKW-Tuners mit dem Pegel der einzustellen den Quelle.

2 Drücken Sie AUDIO, um SLA zu wahlen.

Drücken Sie AUDIO, bis SLA auf dem Display erscheint.

3 Drücken Sie oder , um die Lautstärke der Quelle einzustellen.

Durch Drucken von oder wird die Lautstärke der Quelle erhöht oder verringgert.

• SLA +4 - SLA -4 wird angezeigt, während die Lautstärke der Quelle erhöht oder verringgert wird.

Hinweise

• Da die Lautstärke des UKW-Tuners als Bezug verwendet wird, kann Quellenpegeleinstellung nicht auf den UKW-Tuner angewendet werden.
• Der Lautstärkepegel für den MW-/LW-Tuner kann auch mit Quellenpegeleinstellung eingestellt werden.
  Video-CDs und CDs werden automatisch auf die gleiche Lautstärkeeinstellung eingestellt.
  Die externen Geräte 1 und 2 werden automatisch auf die gleiche Lautstärke eingestellt.

Verwendung der Dynamikbereichssteuerung

Der Dynamikbereich ist der Unterschied zwischen den stärksten und den Schwächsten Tönen. Die Dynamikbereichssteuerung komprimiert diesen Unterschied, so dass Sie auch beigerer Lautstärke die Töne klar horen können.

1 Drucken Sie AUDIO, um DRC zu wahlen.

Drucken Sie AUDIO, bis DRC auf dem Display erscheint.

2 Drücken Sie , um die Dynamikbereichssteuerung einzuschalten.

DRC ON ertscheint auf dem Display. Die

Dynamikbereichssteuerung ist nun eingeschaltet.

• Sie können die Dynamikbereichssteuerung durch Drücken von ausschalten.

Hinweise

Die Dynamikbereichssteuerung ist nur für Dolby-Digitalton wirksam.
- Wenn Sie eine andere als eine DVD-Disc wiedergeben, können Sie den Modus nicht umschalten.

Verwendung des dualen Monomodus

Bei Wiedergabe einer mit Dual-Monomodus aufgenommenen Disc können Sie den Canal für den Ausgang wahren.

1 Drücken Sie AUDIO, um D.MONO zu wahlen.

Drucken Sie AUDIO, bis D.MONO auf dem Display erscheint.

2 Drücken Sie oder , um die gewünschte Ausgangseinstellung zu wahren.

Drucken Sie oder , bis die gewünschte Ausgangseinstellung auf dem Display erscheint.

L&R (linker und rechter Kanal)—L ch (linker Kanal)—R ch (rechter Kanal)

Hinweise

• Diese Funktion ist nur für Ton im dualen Monomodus wirksam.
• Wenn Sie eine andere als eine DVD-Disc wiedergegeben, können Sie den Modus nicht umschalten.

Verwendung von direkter Steuerung

Sie können die Audioeinstellungen übersteuern, um die Wirksamkeit ihrer Audioeinstellungen zu überprüfen.

1 Drücken Sie AUDIO, um DIRECT zu wahlen.

Drucken Sie AUDIO, bis DIRECT auf dem Display erscheint.

2 Drucken Sie , um Direktsteuerung einzuschalten.

DIRECT ON erscheint auf dem Display. Direktsteuerung ist nun eingeschaltet.

• Sie können die Direktsteuerung durch Drucken von ausschalten.

Hinweis

• Wahrend DIRECT ON sind alle

Audiofunktionen außer VOLUME verriegelt.

Verwendung von Dolby Pro Logic

Dolby Pro Logic bietet verbesserte Raum- und Richtungseffekte und erzeugt ein Gefühl von Anwesenheit und Umgebung wie in einem Theater.

• Wenn die Quelle 2-Kanal-LPCM-Audio oder 2-Kanal-Dolby-Digital-Audio ist und Sie SFC-Effekte wahlen, die am besten für 5.1-Kanal-Audio geeignet sind (z.B. Musical, Drama oder

Action), so empfehlen wir, dass Sie Dolby Pro Logic einschalten. Wenn Sie andererseits SFC-Effekte wahren, die für Verwendung mit 2-Kanal-Audio gedacht sind (z.B. Jazz, Hall oder Club), so empfehlen wir, dass Sie Dolby Pro Logic ausschalten.

Audioeingstellungen

1 Drücken Sie AUDIO, um DolbyPL zu wahlen.

Drucken Sie AUDIO, bis DolbyPL auf dem Display erscheint.

2 Drucken Sie , um Dolby Pro Logic einzuschalten.

DolbyPLON erscheint auf dem Display. Dolby Pro Logic ist nun eingeschaltet.

• Sie können Dolby Pro Logic durch Drucken von ausschalten.

Hinweis

• Bei Wiedergabe einer 2-Kanal-Monoquelle mit Pro Logic eingeschaltet kann eine der folgenden Erscheinungen auftreten:

Es wird kein Ton ausgegeben, wenn die Einstellung für den Mittenlautsprecher SMALL oder LARGE ist, während kein

Mittenlautsprecher installment ist.

Der Ton wird nur über den Mittenlautsprecher gehört, wenn installiert und die Einstellung für den Mittenlautsprecher SMALL oder

LARGEist.

Einstellen der Laufsprechereinstellung

Abhängig von den installierten Lautsprechen mussen Sie Anwesenheit/Abwesenheit (oder Ja/Nein) und Große (Basswiedergabekapazität) einstehen. Die Große muss auf LARGE (groß) eingestellt werden, wenn der Lautsprecher TONE von etwa 100 Hz oder tiefer wiedergeben kann. Wenn dies nicht der Fall ist, so wahlen Sie SMALL (klein).

1 Drücken Sie AUDIO, bis SP Set auf dem Display erscheint.

2 Drücken Sie oder , um den einzustel-lenden Laufsprecher zu wahlen.

Bei jedem Druck auf oder werden die Lautsprecher in der folgenden Reihenfolge gewählt:

Vordere Lautsprecher—Mittenlautsprecher—Hintere Lautsprecher—Subwoofer—S.W (Subwoofer-Einstellung)

• Sie können nur zu S.W umschalten, wenn der Subwoofer auf ON gestellt ist.

3 Drücken Sie oder , um die korrekte Größe für die gewährten Laufsprecher einzustellen.

Drucken Sie oder , bis die gewünschte Grübe auf dem Display erscheint.

LARGE (groβ)-SMALL (klein)-OFF (Aus)

• Wenn die vorderen Lautsprecher gewählt sind, können Sie nicht OFF wahren.
• Sie können ON oder OFF einstellen, wenn der Subwoofer gewählt ist.
• Sie können Rev. (Phasenumkehrung) oder Normal (Normal Phase) wahren, wenn S.W (Subwoofer-Einstellung) gewählt ist.

4 Drücken Sie BAND/ESC, um zum Wiedergabe-Display zurückzukehren.

Korrigieren der Subwoofer-Phase

Wenn der Versuch, den Bassausgang des Subwoofoers zu erhöhen nicht viel bringt oder Sie das Gefühl haben, dass der Bass schlechter wird, kann dies anzeigen, dass sich der Subwoofer-Ausgang und der über die anderen Lautsprecher gehorte Bassanteil gegenseitig aufheben. Versuchen Sie zur Behebung these Problems die Phaseneinstellung für den Subwoofer zu ändern.

1 Drücken Sie AUDIO, bis SP Set auf dem Display erscheint.

2 Drücken Sie oder , um den Subwoofer zu wahlen.

Drucken von oder wählt die Laufsprecher in der folgenden Reihenfolge:

Vordere Lautsprecher—Mittenlautsprecher—Hintere Lautsprecher—Subwoofer—S.W (Subwoofer-Einstellung)

Audioeingstellungen

3 Drücken Sie , um den Subwoofer einzuschalten.
4 Drucken Sie ,um S.W (SubwooferEinstellung) zu wahlen.
5 Drucken Sie oder , um die SubwooferAusgangsphase zu wahlen.

Drucken Sie , um Normal (Normale Phase) zu wahren. Drucken Sie , um Rev. (Phasenumkehrung) zu wahren.

6 Drücken Sie BAND/ESC, um zum Wiedergabe-Display zurückzukehren.

Wichtig

• Der Niederfrequenzbereich wird nicht ausgegeben, wenn der Subwoofer auf OFF gestellt ist und die vorderen und die hinteren Lautsprecher auf SMALL oder OFF gestellt sind.

Hinweise

• Nicht installierte Laufsprecher müssen auf OFF gestellt werden.
• Stellen Sie die vorderen oder die hinteren Lautsprecher auf LARGE, wenn die Lautsprecher den Bassinhalt wiedergeben können oder wenn kein Subwoofer installiert ist.
• Bei Wiedergabe einer 2-Kanal-Monoquelle mit Pro Logic eingeschaltet kann eine der folgenden Erscheinungen auftreten:

Es wird kein Ton ausgegeben, wenn die Einstellung für den Mittenlautsprecher SMALL oder LARGE ist, während kein Mittenlautsprecher installiert ist.

Der Ton wird nur über den Mittenlautsprecher gehört, wenn installiert und die Einstellung für den Mittenlautsprecher SMALL oder LARGE ist.

Wahl einer Grenzfrequenz

Sie können eine Frequenz wahlen, so dass Töne unterhalb dieser Frequenz über den Subwoofer wiedergegeben werden.

Wenn die Einstellung fur einen der installierten Lautsprecher SMALL ist, konnen Sie eine Frequenz wahlen, so dass TONE unterhalb dieser

Frequenz über den Subwoofer oder über auf LARGE gestellte Laufsprecher wiedergegeben werden.

1 Drücken Sie AUDIO, bis SP Set auf dem Display entscheid, und drücken Sie dann AUDIO, um CutOff zu wahlen.

Drucken Sie nach Anzeige von SP Set AUDIO, bis CutOff auf dem Display erscheidt.

2 Drucken Sie oder , um die Grenzfrequenz zu wahlen.

Bei jedem Druck auf oder wird die Grenzfrequenz in der folgenden Reihenfolge gewählt:

• Drücken Sie oder , bis die gewünschte Frequenz auf dem Display erscheint.

3 Drücken Sie BAND/ESC, um zum Wiedergabe-Display zurückzukehren.

Hinweis

• Wahlen einer Grenzfrequency bedeutet die Einstellung einer Grenzfrequency für den Tieffpassfilter (L.P.F.) des Subwoofer und für den Hochpassfilter (H.P.F.) des auf SMALL gestellten Laatsprechers. Die Einstellung der Grenzfrequency hat keine Wirkung, wenn der Subwoofer auf OFF gestellt und ein anderer Laatsprecher auf LARGE oder OFF gestellt ist.

Einstellen des Laufsprecher-Ausgangspegels

Sie können den Lautsprecher-Ausgangspegel nach der Einstellung mit einem Prüfton bei Anhören von Musik neu einstellen.

1 Drücken Sie AUDIO, bis SP Set auf dem Display entscheid, und drücken Sie dann AUDIO, um SP Lev zu wahlen.

Drucken Sie nach Anzeige von SP Set AUDIO, bis SP Lev auf dem Display erscheint.

Audioeingstellungen

2 Drucken Sie oder , um den einzustellen Laufsprecher zu wahlen.

Bei jedem Druck auf oder werden die Lautsprecher in der folgenden Reihenfolge gewählt:

Linker vorderer Laatsprecher
Mittenlautsprecher—Rechter vorderer
Laatsprecher—Rechter hinterer Laatsprecher
Linker hinterer Laatsprecher—Subwoofer

• Sie können keine Laufsprecher wahlen, deren Grübe auf OFF gestellt ist.

3 Drucken Sie ▲ oder ∇, um den Laufsprecher-Ausgangspegel einzustellen

Bei jedem Druck auf oder wird der Lautsprecher-Ausgangspegel erhöht oder ver-ringert.

• +10 — -10 wird angezeigt, während der Pegel erhöht oder verringgert wird.

4 Drucken Sie BAND/ESC, um zum Wiedergabe-Display zurückzukehren.

Hinweis

• Einstellen des Laufsprecher-Ausgangspegels in dieser Modus entspricht dem Einstellen des Laufsprecher-Ausgangspegels mit T Tone. Das Ergebnis ist in beiden Fällen das gleiche.

Einstellen des LaufsprecherAusgangspegels mit einemPrüfton

Ein geeigneter Prüfton macht es Ihnen möglich, die Gesamtbalance zwischen den Laufsprechern richtig einzustellen.

1 Drücken Sie AUDIO, bis SP Set auf dem Display erscheint, und drücken Sie dann AUDIO, um T Tone zu wahlen.

Drücken Sie nach Anzeige von SP Set AUDIO, bis T Tone auf dem Display erscheint.

2 Drücken Sie , um Ausgabe des Prüftons zu starten.

Der Prüfton wird in Abständen von etwas 2

Sekunden in der folgenden Reihenfolge von den Laufsprechern abgegeben. Die gegenwärftigen Einstellungen für den Laufsprecher, über den Sie den Prüfton horen, werden auf dem Display angezeigt.

Linker vorderer Lautsprecher

Mittenlautsprecher—Rechter vorderer

Lautsprecher—Rechter hinterer

Loutsprecher—Linker hinterer Loutsprecher—Subwoofer

Überprüfen Sie den Ausgangspegel{jedes

Lautsprechers. Wenn keine Einstellungen erforderlich sind, so führen Sie Schritt 4 durch, um den Prüfton zu beenden.

Die Einstellungen erscheinen nicht für Laufsprecher, deren Grübe auf OFF gestellt ist.

3 Drucken Sie ▲ oder ∇, um den Laufsprecher-Ausgangspiegel einzustellen.

Bei jedem Druck auf oder wird der Lautsprecher-Ausgangspegel erhöht oder ver-ringert.

• +10 — -10 wird angezeigt, während der Pegel erhöht oder verringert wird.

• Der Prüfton wird etwa 2 Sekunden nach der letzten Bedienung zum{nachsten Laufsprecher umgeschaltet.

4 Drücken Sie , um den Prüfton zu beenden.

5 Drücken Sie BAND/ESC, um zum Wiedergabe-Display zurückzukehren.

Hinweise

• Wenn erforderlich, wahlen Sie Laufsprecher und stellen Sie deren 'absoluten' Ausgangspiegel ein. Siehe Einstellen des Laufsprecher-Ausgangspegels auf Seite 11.

• Einstellen des Laufsprecher-Ausgangspegels in dieser Modus entspricht dem Einstellen des Laufsprecher-Ausgangspegels mit SP Lev. Das Ergebnis ist in beiden Fällen das gleiche.

Audioeingstellungen

Einstellen der Zeitausrichtung

Durch Einstellen der Entfernung zwischen jeder Laatsprecher und einer gewählten Hörposition können Sie Verzögerungen in den Laatsprecherausgang einschieben, um ein korrektes Klangbild und Gesamtpegelbalance zu erhalten. Obwohl dies durch Einstellen der Hörposition automatisch erreicht wird, ermöglicht die Zeiteinstellungsfunktion eine Feineinstellung.

1 Drücken Sie AUDIO, bis SP Set auf dem Display entscheid, und drücken Sie dann AUDIO, um Time A zu halten.

Drucken Sie nach Anzeige von SP Set AUDIO, bis Time A auf dem Display entscheid.

• Sie können Time A nicht wahren, wenn weder F/L noch F/R in Posi gewählt ist.

2 Drucken Sie oder , um den einzustel-lenden Laufsprecher zu wahlen.

Bei jedem Druck auf oder werden die Lautsprecher in der folgenden Reihenfolge gewählt: Linker vorderer Lautsprecher—Mittenlautsprecher—Rechter vorderer Lautsprecher—Rechter hinterer Lautsprecher—Linker hinterer Lautsprecher—Subwoofer

• Sie können keine Laufsprecher wahlen, deren Grübe auf OFF gestellt ist.

3 Drucken Sie oder , um die Entfernung zwischen dem gewählten Laufsprecher und der Hörposition einzustellen.

Durch jeder Druck auf oder wird die Entfernung vergroßert oder verringert.

• 500.0cm — 0.0cm wird angezeigt, während die Entfernung vergroßert oder verringgert wird.

4 Drücken Sie BAND/ESC, um zum Wiedergabe-Display zurückzukehren.

Verwendung des Equalizers

Mit dem Parameter-Equalizer können Sie die Entzerrung wie gewünscht einstellen, um sie den akustischen Charakteristiken im Auto anzupassen.

Abrf von Equalizer-Kurven

Es sind sieben Equalizer-Kurven gespeichert, die jederzeit abgerufen werden konnen. Hier ist eine(List der Equalizer-Kurven:

Display	Equalizer-Kurve
SUPER BASS	Superbass
POWERFUL	Kraftvoll
NATURAL	Natuürlich
VOCAL	Gesang
FLAT	Flach
CUSTOM1, 2	Persönlich 1, 2

• CUSTOM1 und CUSTOM2 sind persönliche Equalizer-Kurven, die Sie sich selbst schaffen können.
• Wenn FLAT gewählt ist, wird der Ton nicht ergänzt oder korrigiert. Dies ist nützlich, um den Effekt der Equalizer-Kurven durch Umschalten zwischen FLAT und einer eingestellten Equalizer-Kurve zu überprüfen.

Drucken Sie EQ, um den Equalizer zu wahlen.

Drucken Sie EQ wiederholt, um zwischen den folgenden Equalizer-Kurven umzuschalten.

POWERFUL-NATURAL-VOCAL-FLAT-CUSTOM1-CUSTOM2-SUPER

BASS

Einstellen des 3-Band-Parameter-Equalizers

Für die Equalizer-Kurven CUSTOM1 und CUSTOM2 können Sie die vorderen, hinteren und mittleren Equalizer-Kurven separat durch Wahl einer Mittelfrequency, eines Equalizer-Pegels und eines Q-Faktors für jeder Band einstehen.

• Für jeder Quelle kann eine separate Curve CUSTOM1 erstellt werden.
• Eine Kurve CUSTOM2 kann gemeinsam für alle Quellen erstellt werden.
• Der Mittenlautsprecher bestimmt das Klangbild weltgehend, und es ist nicht einfach, die richtige Balance zu erhalten. Wir empfehlend die Wiedergabe von 2-Kanal-Ton (z.B. eine CD) und richtige Einstellung der Balance zwischen den Lautsprechern, ausgenommen den Mittenlautsprecher, und dann die Wiedergabe von 5.1-Kanal-Ton (Dolby Digital oder DTS) und Anpassen des Ausgangs des Mittenlautsprechers an die Balance zwischen den anderen Lautsprechern.

1 Drücken Sie AUDIO, bis SP Set auf dem Display entscheid, und drücken Sie dann AUDIO, um PEQ zu wahlen.

Drucken Sie nach Anzeige von SP Set AUDIO, bis PEQ auf dem Display entscheid.

• Sie können PEQ nicht wahlen, wenn nicht die Equalizer-Kurve CUSTOM1 oder CUSTOM2 gewählt ist.

2 Drücken Sie oder , um den Lautsprecher-Wahlmodus zu wahren.

Bei jedem Druck auf oder werden die einzelnen Punkte in der folgenden Reihenfolge gewählt: FRONT (Lautsprecher)—Low (Bänder)—Low (Mittelfrequenz)—L (Equalizer-Pegel)—Q.WIDE (Q-Faktor)

3 Drucken Sie ▲ oder ∇, um den einzustel-lenden Laufsprecher zu wahlen.

Bei jedem Druck auf oder werden die Lautsprecher in der folgenden Reihenfolge gewählt: FRONT (vordere Lautsprecher)—CENTER (Mittenlautsprecher)—REAR (hintere Lautsprecher)

• Sie können keine Lautsprecher wahlen, deren Grübe auf OFF gestellt ist.

4 Drücken Sie und dann oder , um das einzustellende Equalizer-Band zu wahlen.

Bei jedem Druck auf oder wird das Equalizer-Band in der folgenden Reihenfolge gewählt: Low (niedrig)—Mid (mittel)—High (hoch)

5 Drücken Sie und dann oder , um die Mittelfrequency des gewählten Bandes zu wahlen.

Bei jedem Druck auf ▲ oder ▼ wird die
Frequenz in der folgenden Reihenfolge gewählt:
100—125—160—200—250—315—400—500—
630—800—1k—1.25k—1.6k—2k—2.5k—
3.15k—4k—5k—6.3k—8k (Hz)

6 Drucken Sie und dann oder , um den Equalizer-Pegel einzustellen.

Bei jedem Druck auf oder wird der Equalizer-Pegel erhöht oder verringert.

• +6 — -6 wird angezeigt, während der Pegel erhöht oder verringert wird.

7 Drücken Sie und dann oder , um den gewünschten Q-Faktor zu wahlen.

Bei jedem Druck auf oder wird der Q-Faktor wie folgt umgeschaltet:

Q.WIDE (breit)—Q.NAR (schmal)

• Sie können die Parameter für jeder Band der anderen Laufsprecher in der gleichen Weise einstehen.

8 Drücken Sie BAND/ESC, um zum Wiedergabe-Display zurückzukehren.

Hinweis

• Sie können die Mittelfrequency aus 20 Freqenzen für jeder Band auswahlen. Sie können die Mittelfrequency in Schritten von 1/3 Oktave ändern, aber Sie können die Freqenzen nicht so wahren, dass die Intervalle zwischen den Mittelfrequency den drei Bändererkliner als eine Oktave sind.

Korrektur von verzerrtem Klang

Sie können möglicherweise durch die Einstellungen für die Equalizer-Kurven verurschte Verzerrungen einfach korrigieren.

• Einstellung eines hohen Equalizer-Pegels kann Verzerrung verursachen. Wenn der Ton bei hoher Einstellung verzerrt oder gestört klingt, so schalten Sie versuchswise zu Low um. Lassen Sie die Einstellung normalerweise auf High, um Qualitätsklang sicherzustellen.

1 Drücken Sie SOURCE, bis das Gerät ausgeschaltet wird.

2 Drücken Sie FUNCTION, bis ein Funktionname auf dem Display erscheint.

3 Drücken Sie FUNCTION, um D.ATT zu wahlen.

Drucken Sie FUNCTION, bis D.ATT auf dem Display erscheint.

4 Drücken Sie oder , um Low oder High zu wahlen.

Durch Drucken von oder wird zwischen Low (niedrig) und High (hoch) umgeschaltet und der Status wird angezeigt.

• Drücken Sie BAND/ESC, um die Grundeinstellungen zu annullieren.
• Sie können die Grundeinstellungen auch dadurch annullieren, dass Sie FUNCTION bis zum Ausschalten des Gerätes gedrückhalten.

Fehlerdiagnose

Gemeinsam

Symptom	Ursache	Abhilfemaßnahme
Netzschalter Funktioniert nicht. Keine Funktionen.	Kabel oder Stecker nicht richtig angeschlossen.	Nachkontrollieren, ob die Kabel richtig und sicher angeschlossen sind.
	Sicherung durchgebrannt.	Ursache für das Durchbrennen der Sicherung beseitigen, dann die Sicherung auswechseln. Es muß unbed- ingt eine richtige Sicherung mit dersel- ben Kapazität eingesetzt werden.
Kein Ton. Lautstärke nimmt nicht zu.	Kabel nicht richtig angeschlossen.	Kabel richtig anschließlich.
	Lautsprecherbalance zwischen vorne/hinten und links/rechts ist nicht richtig eingestellt.	Relative Pegel zwischen den Lautsprechem胆固醇 einstellen. (Siehe Seite 8.)
Kein Ton von einem bestimmen Loutsprecher.	Die Grüße des Loutsprechers ist auf OFF gestellt.	Die Grüße für den Loutsprecher richtig einstellen. (Siehe Seite 10.)
	Pegel des Loutsprechers ist zu niedrig eingestellt.	Pegeleinstellung des Loutsprechers erhöhen, um die richtige Balance zu den anderen Loutsprechem zu erhalten. (Siehe Seite 11.)
	Die Grüße des Mittenloutsprechers ist auf SMALL oder LARGE eingestellt, obwohl kein Mittenloutsprecher installiert ist.	Die Grüße des Mittenloutsprechers auf OFF stellen. (Siehe Seite 10.)

Audio/DSP

Symptom	Ursache	Abhilfemaßnahme
Lautspricher für Einstellung nicht verfügbar.	Entspruchende Größeeinstellungen sind OFF.	Größeeinstellungen richtig vornehmen. (Siehe Seite 10.)
Zeitabgleich nicht verfügbar.	Hörposition nicht richtig eingestellt.	Hörposition richtig einstellen. (Siehe Seite 7.)
	Entspruchende Größeeinstellungen sind OFF.	Größeeinstellungen richtig vornehmen. (Siehe Seite 10.)
Subwoofer für Phasenumschaltung nicht verfügbar.	Subwoofer auf OFF gestellt.	Subwoofer auf ON stellen. (Siehe Seite 10.)
Baßanteil fehl.	Subwoofer ist auf OFF gestellt, obwohl die Grübe für andere Lautspricher ebenfalls auf OFF oder SMALL gestellt ist.	Einstellungen richtig vornehmen. (Wenn kein Subwoofer installiert ist, müssen vorderer oder hinterer Lautspricher auf LARGE eingestellt werden.) (Siehe Seite 10.)
Wenn Dolby Pro Logic eingeschaltet ist, wird gelegentlich kein Ton ausgegeben.	Die Grübe des Mitenlautsprachers ist auf SMALL oder LARGE eingestellt, obwohl ein Mitenlautspricher installiert ist.	Die Grübe des Mitenlautsprachers auf OFF einstellen. (Wenn es sich um eine Mono-Audio-Programmquelle handelt und Dolby Pro Logic eingeschaltet ist, erfolgt Klangwiedergabe nur über den Mitenlautspracher. (Siehe Seite 10.)
Gelegentlich wird kein Ton über andere Lautspricher als den mittleren ausgegeben.	Dolby Pro Logic ist eingeschatet.	Dolby Pro Logic aussalten (OFF). (Wenn es sich um eine Mono-Audio-Programmquelle handelt und Dolby Pro Logic eingeschaltet ist, erfolgt die Klangwiedergabe nur über den Mitenlautspracher.) (Siehe Seite 9.)
Einschalten der Dynamikumfangsteuerung hat keine Wirkung.	Die momentan wiedergegebene Ton-Programmquelle ist nicht Dolby Digital-codiert.	These Funktion ist nur bei Dolby Digital-Programmquellen wirsam. (Siehe Seite 9.)

DVD-Player-Einstellung

Symptom	Ursache	Abhilfemaßnahme
Nur vom DVD Player kein Ton.	Lichtleitfaserkabel hat sich gelöst.	Kabel richtig anschließlich.
	DVD Player-Ausgang nicht richtig eingestellt.	Ausgang richtig einstellen. (Siehe Anleitung für DVD Player.)

Terminologie

Dolby Digital

Dolby Digital bietet diskretes Multikanal-Audio (max. 5.1). Es handelt sich um dasselbe Audio-System wie bei Kinos.

Um in den Genuß einer Dolby Digital

Klangwiedergabe gelangen zu konnen, muß der optische Digitaleingang these Gerät mit dem Digitalausgang eines DVD Players mit Dolby Digital-Decodierfungtion verbunden werden.

DOLBY

DIGITAL

Dolby Surround Pro Logic

Bei Wiedergabe einer 2-Kanal-Audio-Disc mit der Aufschrift Dolby Surround Pro Logic unter Gebrauch eines Dolby Pro Logic-kompatiblen AV-Verständerkers werden die Audiosignale in 4-Kanal-Audio umgewandelt.

Dolby Pro Logic verstärkt Raum- und Richtungseffekte, um eine kinoartige Präsenz und Ambience zu erzeugen.

DOLBY SURROUND

PRO·LOGIC

DTS- oder Digital Theater Surround

DTS ist ein Rundumklang-System, das

Mehrkanalaudio von bis zu sechs unabhängigen Quellen liefert.

Um DTS-Discs horen zu konnen, muß der digitaLe Ausgang an DTS-fahigen DVD Playern und andere Einheiten mit dem digitalen Eingang.
deses Gerät verbunden werden.

Dynamikumfangsteuerung

Dolby Digital verfügt über eine Funktion zum Komprimieren des Unterschieds zwischen den lautesten und leisesten Klängen:

Dynamikumfangsteuerung. Diese Funktion gewährleistet, daß Klänge mit erhöhtem Dynamikumfang selbst bei niedriger Lautstärke deutlich wahrgenommen werden können.

Linear-PCM

Dies ist eine Aufzeinungstechnologie für Music CDs. Einige DVD-Video Discs enthalten auch PCM-Tonspuren. Wahrend Music CDs mit 44,1 kHz/16 Bit bespielt sind, werden die Tonspuren von DVD-Video Discs mit 48 kHz/16 Bit bis 96 kHz/24 Bit aufgenommen, wodurch eine bessere Audioqualität als bei Music CDs erzielt wird.

Optischer Digital-Eingang

Durch den Empfang optischer digitaler Eingangsaudiosignale in einem digitalen Signalformat, wird die Wahrscheinlichkeit einer Abnahme der Klangqualität im Zuge der Übertragung minimiert. Bei einem derartigen Eingang werden digitale Signale optisch empfangen. (Um die Vorteile des digitalen Eingangs nutzen zu können, müssen Ausgabeinheiten, wie z.B. DVD Player, optische Ausgänge besitzen.)

Technische Daten

Allgemeines

Stromversorgung 14,4 V Gleichspannung (Toleranz 10,8 - 15,1 V)

Erdungssystem Negativ

Max. Leistungsaufnahme :

Backup-Strom 10 A

Abmessungen (× × ) 237× 29× 171 mm

Gewicht 1,05 kg

Verträker

Max. Ausgangsleistung .... 50 W x 5
Dauer-Ausgangsleistung

27 W×5 (DIN45324, +B=14,4V)

Lastimpedanz 4Ω
Max. Preout-Ausgangspegel

5.0V

Decoder
Linear PCM/Dolby
Digital/Dolby Pro
Logic/DTS

Subwoofer-Ausgang:

Übergangsfrequency ... 63/80/100/125/160/200 Hz
Pegel . ± 10 dB

Lautsprecher-Einstellung:

Zeitabgleich 0-500 cm (2,5 cm)
Pegel . ± 10 dB

Equalizer:

Band 3 Band

Frequenz 100/125/160/200/250/315/

400/500/630/800/1k/1,25k/

1,6k/2k/2,5k/3,15k/4k/5k/

6.3k/8k Hz

Verstärkung ...±12 dB

Ubergangsfrequency

63/80/100/125/160/200 Hz

Hinweis:

• Änderungen der technischen Daten und des Designs jederzeit vorbehalten.

Nosusyouremercionsd'avoiracquisceproduittPioneer.

Technische gegevens 19

Over dit toestel

Regeling dynamisch bereik
