MANUALE UTENTE DEQ-P7000 PIONEER

Grazie di aver acquistato quello prodotto Pioneer.

Leggere attendamente queste istruzioni operative, in modo da imparare come azionare correttamente il modello. Dopo aver terminato lalettura delle istruzioni, metterle da parte in unosto sicuro, per consuluzione futura.

01 Prima di iniziare

Informazioni su quello apparecchio 3

• compatibilità Dolby Digital/DTS (unendo quello apparecchio ad unlettore DVD Pioneer come il DVHP7000R) 3

Informazioni su questo manuale 3

Precauzioni 3

In caso di problemi 3

Ripristinare il microprocessore 4

Impostazioni di uscita dellettore DVD 4

Elenco dei comandi 5

• Frontalino 5

Regolazione dell'equalizzatore parametrico a 3 bande 14

03 Impostazioni iniziali

Correzione del suono distorto 15

04 Informazioni supplementari

Ricerca guasti 16

Communs 16
Audio/DSP 17
Impostazione dellettore DVD 17

Termini 18

Dati tecnici 19

12 Regolazioni audio

Introduzione alle regolazioni audio 6

• Us del menu audio 6
• Uso del menu dettagli audio 6

Uso del controllo di campo sonoro 7

Uso del selettore di posizione 7

Uso della regolazione del bilanciamento 8

Regolazione dei livelli fonte 8

Uso del controllo di gamma dinamica 9

Uso del modo mono doppio 9

Uso del controllo diretto 9

Impostazione dei diffusori 10

Correzione della fase del subwoofer 10

Selezione di una frequenza di taglio 11

Regolazione del livello di uscita dei diffusori 11

Regolazione dei livelli di uscita del diffusore mediente un tono di prova 12

Regolazione dell'allineamento temporale 13

Uso dell'equalizzatore 13

Richiamo delle curve dell'equalizzatore 13

Prima di iniziare

Informazioni su quello apparecchio

Questo prodotto è conforme alle direttive EMC (89/336/CEE, 92/31/CEE) e alla direttiva sul marchio CE (93/68/CEE).

Compatibilità Dolby* Digital/DTS** (unendo questo appearecchio ad unlettore DVD Pioneer come il DVH-P7000R)

Quando si utilizes甚么 appearecchio con unlettore DVD Pioneer, è possibile godersi l'atmosfera e l'eccitazione di un film in DVD e del software musicale comprendente registrazioni a 5.1 canali.

• Prodotto sotto licenza alla Dolby Laboratories.

"Dolby", "Pro Logic" ed il symbolo dopbia D sono marchi registrati della Dolby Laboratories.

**“DTS” e “DTS Digital Surround” sono marchi registrati di Digital Theater Systems, Inc.

Informazioni su questo manuale

Questa unità è dotata di diverse funzioni sofisticate che garantisco una miglior ricezione e un miglior funzionamento. Tutte le funzioni sono state progettate per semifilicare al massimo l'uso, ma molte non sono comprensibili immeditamente. Questo manuale operativo vuole essere un aiuto affinché l'utente possa beneficiare completamente delle potenzialità di quello prodotto e massimizzare l'esperienza dell'ascolto.

Raccomandiamo di familiarizzarsi con le funzioni e il loro significato leggendo completamente il manuale prima di iniziare a usare l'unità. É particolarmente importante leggere e osservare le precauzioni contenate in questa pagina e nelle altresezioni.

Precauzioni

• Tenere quello manuale a portata di mano come riferimento per le procedure e le precauzioni operative.
• Mantenere sempre il volume abbastanza basso, in modo da poter i suoni provenienti dall'esterno dell'automobile.
  Proteggere quello apparecchio dall'umidità.
• Se la batteriaiene scollegata o si scarica, la memoria delle preselezioni viene cancellata e deve essere riprogrammata.

In caso di problemi

Nel caso che questo appearecchio non funzioni correttamente, contattare il rivenditore o il Centro di assistenza autorizzato Pioneer più vicino.

Ripristinare il microprocessor

Il microprocessor deve essere ripristinato nelle seguenti condizioni:

• Prima di utilizzato l'apparecchio per la primaolta quando si è iniziata.
• Se l'apparecchio non funziona correttamente.

• Quando il display在哪 messaggi strani o errati.

• Per ripristinare il microprocessore, premere il tasto RESET sull'apparecchio con la punta di una penna o un altro strumento appuntito.

Impostazioni di uscita dellettore DVD

Quando sicollege unlettore DVD Pioneer come il DVH-P7000R,impostare il DIGITAL OUT- PUT (Impostazione dell'uscita digitale) e OUT- PUT SELECTION (Impostazione delle uscite audio digitali e anlogiche) nel modo seguente:

Funzione	Impostazione
DIGITAL OUTPUT	Dolby D/LPCM
OUTPUT SELECTION	48KHz

Consultare il manuale dellettore DVD per ulteri ori informazioni su come effettuare queste impostazioni.

Importante

• Assicurarsi di impostare la posizione corretta. In caso contrario non vi sare alcun audio in uscita.

Elenco dei comandi

Utilizzare quello apparecchio con il frontalino collegato. Le istruzioni contenate in quello manuale usano il DVH-P7000R come frontalino di esempio.

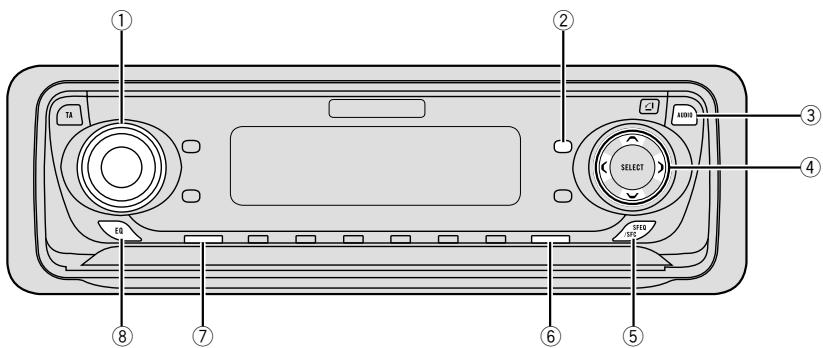

Frontalino

① VOLUME

Ruotare per regolare il volume.
Premendo il VOLUME, si allunga verso l'esterno, facilitandone la rotazione.
Per ritrarre il VOLUME, premerlo di nuovo.

② Tasto FUNCTION

Premere per selezionare le funzioni.

③ Tasto AUDIO

Premere per selezionare una funzione audio.

④ Tasti ▲/▼/▲

Premere per regolare la funzione audio selezionata e accenderla o spegnerla.

⑤ Tasto SFEQ/SFC

Premere per selezionare un controllo di Campo sonoro.

⑥ Tasto BAND/ESC

Premere per tornare alla visualizzazione di agli fonte.

⑦ Tasto SOURCE (FONTE)

Questo appearecchio si accende selezionando una fonte. Premere per passare da una fonte all'altra tra quale disponibili. Tenere premuto per spegnere l'unità.

⑧ Tasto EQ

Premere per selezionare una curva equaliz- zatatore.

Introduzione alle regolazioni audio

Esegundo le seguenti regolazioni/impostazioni in questo ordine, è possible create fácilmente un Campo sonoro preciso.

1 Impostazione dei diffusori
2 Uso del selettore di posizione
3 Regolazione dell'allineamento temporale
4 Regolazione dei livelli di uscita del diffusore mediana un tono di prova
5 Selezione di una frequenza di taglio
6 Regolazione del livello di uscita dei diffusori
7 Regolazione dell'equalizzatore parametrico a 3
bande

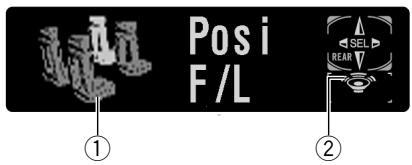

Uso del menu audio

① Display AUDIO

Mostra lo stato delle regolazioni audio.

② Indicatore subwoofer

Compare nel display quando l'uscita subwoofer è accesa.

Premere AUDIO per visualizzare i nomi delle funzioni audio.

Premere ripeturamente AUDIO per passare da una delle seguenti funzioni audio ad un'altra.

Posi (selettore di posizione)—Fad (regolazione bilanciamento)—SLA (regolazione livello fonte)

DRC (controllo gamma dinamico)—D.MONO (monoaurale doppio)—DIRECT (direto)—

DolbyPL (Dolby Pro Logic)

• Selezionando il sintonizzatore FM come fonte, non è possible passare a SLA.
• Quando si riproducono fonti diverse da dischi DVD, non è possible passare a DRC o

D.MONO.

• Per ritornare al display di riproduzione, pre-mere BAND/ESC.

Nota

• Se non si utilizza la funzione audio entro circa 30 secondi, il display ritorna automaticamente alla schermata fonte.

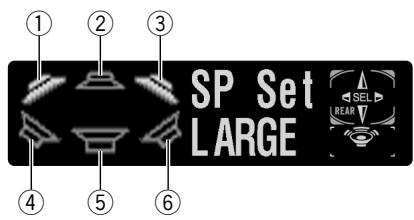

Uso del menu dettagli audio

① Diffusore anterioire sinistro
② Diffusore centrale
③ Diffusore anteriore destro
④ Diffusore posteriore sinistro
⑤ Subwoofer
⑥ Diffusore posteriore destro

Premere AUDIO e tenerlo premuto finché SP Set non compare sul display, quando premere AUDIO per visualizzare i nomi delle funzioni audio.

Dopo la visualizzazione di SP Set, premere AUDIO ripetutamente per passare da una delle seguenti funzioni audio all'altra:

Regolazioni audio

SP Set (impostazioni diffusore)—CutOff (frequenza di taglio)—SP Lev (livello di uscita diffusori)—T Tone (Tono di prova)—Time A (allineamento temporale)—PEQ (equalizzatore parametrico a 3IBE)

• Quando in Posi non è selezionato né F/L né F/R, non è possibile passare a Time A.
• Quando non è selezionato né CUSTOM1 né CUSTOM2 come curva di equalizzazione, non è possibile passare a PEQ.
• Per ritornare al display riproduzione, premere

BAND/ESC.

Uso del controllo di camposonoro

La funzione SFC ricrea la sensazione di un'esibizione dal vivo.

• L'acustica di diversi ambienti di esibizione non è uguale e dipende dall'ampiezza e alla linea dello spazioattraverso cui viaggiano le onde sonore e da come i suoni rimbalzano sul palco, sui muri, sul pavimento e sul soffitto. In un concerto dal vivo si sente la musica in tre fasi: suono diretto, riflessi iniziali e finali o riverberi.
  Questi fattori sono programmati nella circuiteria SFC per ricreare l'acustica di diversi ambienti.

Premere SFEQ/SFC per selezionare il modo SFC desiderato.

Premere ripetutamente SFEQ/SFC per passare da uno dei seguenti modi all'alto:

• Se la fonte è audio LPCM a 2 canali o audio Dolby Digital a 2 canali e si selezionano gli effetti SFC più adatti all'audio 5.1 canali (per

es. Musical, Drama o Action), raccomandi-amo di insere il Dolby Pro Logic. D'altra parte, quando si selezionano gli effetti SFC dautilizzare con l'audio a 2 canali (per es. Jazz, Hall o Club), raccomandi o disinserire il Dolby Pro Logic.

Uso del selettore di posizione

Un modo di garantire un suono più naturale è posizionare chiaramente l'immagine stereo, mettendosi precisamente al centro del campo sonoro. La funzione selettore di posizione permette di regolare automaticamente i livelli di uscita dei diffusori e inserisce un ritardo corrispondente al numero e alla posizione dei posti occupati. Se utilizzata assieme all'SFC, la funzione renderà l'immagine sonora più naturale e creera un suono panoramicico che avvolgerà l'ascoltatore.

1 Premere AUDIO per selezionare Posi. Premere AUDIO finché sul display non appar Posi.
2 Premere / / per selezionare una posizione di ascolto.

Premere uno di quosti tasti, / / , per selezionare una delle posizioni di ascolto elencate nella tabella.

Tasto	Display	Posizione
«	F/L	Posto davanti a sinistra
»	F/R	Posto davanti a destra
▲	FRONT	Posti davanti
▼	ALL	Tutti i posti

• Per annullare la posizione di ascolto selezionata, premere nuovamente lo stesso tasting.

Nota

• Quando si eseguono regolazioni per la posizione di ascolto, i diffusori vengono automaticamente impostati sui livelli di uscita corretti. è possibile regolarli alle proprie preferenze come discussso nellesezioni Regolazione dei livelli di uscita del diffusore mediating un tono di prova o Regolazione del livello di uscita dei diffusori.

Uso della regolazione del bilanciamento

É possibile selezionare un'impostazione dissolvenza/bilanciamento per creare un ambiente di ascolto ideale in tutti i posti occupati.

1 Premere AUDIO per selezionare Fad.

Premere AUDIO finché sul display non compare Fad.

• Se l'impostazione bilanciamento è stata regolata in precedenza, sare visualizzato Bal.

2 Premere o▼ per regolare il bilanciamento dei diffusori anteriors/posteriori.

Ogni pressione dei tasti o sposta il bilanciamento dei diffusori anteriors/posteriors anteriormente o posteriormente.

• Fad F25 - Fad R25 viene visualizzato quando il bilanciamento dei diffusori anteriors/posteriors si sposta alla parte anteriore a quella posteriore.
• Fad F/R 0 è l'impostazione appropriata quando si utilizzato solo due diffusori.

3 Premere o per regolare il bilanciamento dei diffusori sinistro/destro.

Premendo o , si visualizza Bal L/R 0. Ogni pressione dei tasti o sosta il bilanciamento dei diffusori sinistro/destro verso sinistra o verso destra.

• Bal L25 - Bal R25iene visualizzato quando il bilanciamento dei diffusori sinistro/destro si sposta da sinistra a destra.

Regolazione dei livelli fonte

La funzione SLA (regolazione livello fonte) permette di regolare il livello di volume di ogni fonte per evitare modifiche radicali del volume passando da una fonte all'altra.

• Le impostazioni si basano sul livello di volume del sintonizzatore FM che rimane invariato.

1 Confrontare il livello di volume del sintonizzatore FM con il livello della fonte che si desidera regolare.

2 Premere AUDIO per selezionare SLA.

Premere AUDIO finché sul display non compare SLA.

3 Premere o▼ per regolare il volume della fonte.

Ogni pressione dei tasti o augmenta o diminuisce il volume della fonte.

• Viene visualizzato SLA+4 - SLA-4 quando si aumenta o diminuisce il volume della fonte.

Note

• Dal momento che il volume del sintonizzatore FM è il dato, non è possibile applicare le regolazioni del livello della fonte al sintonizzato FM.
• Anche il livello di volume del sintonizzatore MW/LW cui si sono esse regolato mediante le regolazioni dei livelli della fonte.
• I Video CD e i CD sono impostati automaticamente sulla stessa regolazione di volume.
• L'unità esterna 1 e l'unità esterna 2 sono impostate automaticamente alla stessa regolazione del volume.

Regolazioni audio

Uso del controllo di gamma dinamica

La gamma dinamica indica la differenza tra i suoni più ampi e quelli più lievi. Il controlledi gamma dinamica comprime esta differenza permettendo di sentire chiaramente i suonianche a basso volume.

1 Premere AUDIO per selezionare DRC.

Premere AUDIO finché sul display non compare DRC.

2 Premere per attivare il controllo di gamma dinamica.

Sul display compare DRC ON. Ora il controlo di gamma dinamica è attivo.

• É possible specnere il controlo di gamma dinamica premendo .

Note

• Il controlo di gamma dinamica agisce sostanto sui suoni in Dolby Digital.
• Quando si riproducono fonti diverse da dischi DVD, non è possible passare a questo modo.

Uso del modo mono doppio

Quando si riproduce un disco registrato in modo mono doppio, è possibile selezionare il canale di uscita.

1 Premere AUDIO per selezionare D.MONO.

Premere AUDIO finché sul display non compare D.MONO.

2 Premere o per selezionare

l'impostazione di uscita desiderata.

Premere o finché sul display non compare l'impostazione di uscita desiderata.

L&R (canali sinistro e destro)—L ch (canale sinistro)—R ch (canale destro)

Note

• Questa funzione agisce soltanto su suoni in modo mono doppio.
• Quando si riproducono fonti diverse da dischi DVD, non è possible passare a questo modo.

Uso del controllo diretto

possibl e annullare le impostazioni audio per verificare l'efficacia delle impostazioni audio.

1 Premere AUDIO per selezionare DIRECT.

Premere AUDIO finché sul display non compare DIRECT.

2 Premere per attivare il controllo diretto.

Sul display compare DIRECT ON. Il controllediretto è ora attivo.

• É possibile spagnere il controllo diretto pre-mendo .

Nota

• Tutte le funzioni audio sono disattivate quando è attiva la funzione DIRECTON ecctto il VOLUME.

Dolby Pro Logic permette effetti direzionali e spaziali potenziati, creando una presenza e un'atmosfera da teatro.

• Se la fonte è audio LPCM a 2 canali o audio Dolby Digital a 2 canali e si selezionano gli effetti SFC più adatti all'audio 5.1 canali (per es. Musical, Drama o Action), raccomandiamo di inserire il Dolby Pro Logic. D'altra parte, quando si selezionano gli effetti SFC da utilizzato con l'audio a 2 canali (per es. Jazz, Hall o Club), raccomandiamo di disinserire il Dolby Pro Logic.

1 Premere AUDIO per selezionare DolbyPL.

Premere AUDIO finché sul display non compare DolbyPL.

2 Premere per attivare il Dolby Pro Logic.

Sul display compare DolbyPL ON. Ora Dolby Pro Logic è acceso.

• É possibile spagnere il Dolby Pro Logic pre-mendo .

Nota

• Quando si riproduce una fonte mono a 2 canali con il Pro Logic acceso, vi sono casi in cui si verificHERa quando segue:

Non viene prodotto nessun audio se

l'impostazione del diffusore centrale è

SMALL o LARGE quando non è installato nessun diffusore centrale.

L'audio si sente sostanto dal diffusore centrale se installato e se l'impostazione del diffusore centrale è SMALL o LARGE.

Impostazione dei diffusori

É necessario selezionare/regolare con/senza (o si/no) e dimensioni (capacità di riproduzione dei bassi) a seconda dei diffusori installati. Le dimensioni devono essere impostate su LARGE (ampie) se il diffusore è in grado di riproduire suoni di 100 Hz circa o più bassi. Altrimenti selezionare SMALL (ridotte).

1 Premere AUDIO e tenerlo premuto finché sul display non compare SP Set.

2 Premere o per selezionare il diffusore da regolare.

Ogni pressione di o selezione il diffusore nell'ordine seguente:

Diffusori anteriorsi—Diffusore centrale—

Diffusori posteriori—Subwoofer—S.W

(impostazione subwoofer)

• É possible passare a S.W solo quando il subwoofer è su ON.

3 Premere o▼ per selezionare le dimensioni corrette del diffusore selezionato.

Premere o finché sul display non compaiano le dimensioni desiderate.

LARGE (ampie) —SMALL (ridotte) —OFF (spento)

• Non è possibile selezionare OFF quando sono stati selezionati i diffusori anteriors.
• É possible ON o OFF quando è stato selezionato il subwoofer.
• É possible impostare Rev. (fase inversa) o

Normal (fase normale) quando è stato selezionato S.W (impostazione subwoofer).

4 Premere BAND/ESC per tornare alla visualizzazione di riproduzione.

Correzione della fase del subwoofer

Se tentando di potenziare l'uscita dei bassi del subwoofer non si ottengono grande risultati o addirittura si sente che i bassi diventano piuttosto cupi, ciò piùindicare che I'uscita del subwoofer e i bassi che provengono da altri diffusori si annullano reciprocamente. Per risolvere questo problema, tentare di cancellare l'impostazione della fase del subwoofer.

1 Premere AUDIO e tenerlo premuto finché sul display non compare SP Set.

2 Premere o per selezionare il subwoofer.

Premere o sper selezionare il diffusore nell'ordine seguente:

Diffusori anteriori—Diffusore centrale—

Diffusori posteriori—Subwoofer—S.W

(impostazione subwoofer)

Regolazioni audio

3 Premere per accendere il subwoofer.
4 Premere per selezionare S.W (impostazione subwoofer).
5 Premere o▼ per selezionare la fasa uscita subwoofer.

Premere per selezionare Normal (fase normale), Premere per selezionare Rev. (fase inversa).

6 Premere BAND/ESC per tornare alla visualizzazione di riproduzione.

Importante

• La gamma delle basse frequenze non viene prodotta se il subwoofer è su OFF e i diffusori anteriors e posteriori sono su SMALL o su OFF.

Note

• É assolutamente necessario disattivare (impostare su OFF) i diffusori non installati.
• Impostare i diffusori anteriors o posteriori su LARGE se il diffusore è in grado di riproduire i bassi o se non è installato alcun subwoofer.
• Quando si riproduce una fonte mono a 2 canali con il Pro Logic acceso, vi sono casi in cui si verificcherà quando segue:

Non viene prodotto nessun audio se l'impostazione del diffusore centrale è SMALL o LARGE quando non è instal nessun diffusore centrale.

L'audio si sente sostanto dal diffusore centrale se installato e se l'impostazione del diffusore centrale è SMALL o LARGE.

Selezione di una frequenza di taglio

È possibile selezionare una frequenza, al di除去 della quale i suoni sono riprodotti tramite il subwoofer.

Se i diffusori installati ne comprendono uno le cui dimensioni sono state impostate su

SMALL, è possibile selezionare una frequenza al di sotto della quale i suoni sono riprodotti mediate un diffusore LARGE o un subwoofer.

1 Premere AUDIO e tenerlo premuto finché sul display non compare SP Set, quando premere AUDIO per selezionare CutOff.

Dopo la visualizzazione di SP Set, premere AUDIO finché non display non compare CutOff.

2 Premere o per selezionare la frequenza di taglio.

Ogni pressione di o selezione la frequenza di taglio nell'ordine segunte: 63-80-100-125-160-200 (Hz)

• Premere o finché sul display non compare la frequenza desiderata.

3 Premere BAND/ESC per tornare alla visualizzazione di riproduzione.

Nota

• Selezionando una frequenza di taglio si imposta una frequenza di taglio per il filtrato passa bassi del subwoofer e per il filtrato passa alto del diffusore SMALL. L'impostazione della frequenza di taglio non ha alcun effetto se il subwoofer è su OFF e se qualsiasi altri diffusore è su LARGE o su OFF.

Regolazione del livello di uscita dei diffusori

É possibile regolare nuovamente i livelli di uscita dei diffusori una volta regolati mediante un tono di prova nelle si ascolta la musica.

1 Premere AUDIO e tenerlo premuto finché sul display non compare SP Set, quando premere AUDIO per selezionare SP Lev.

Dop la visualizzazione di SP Set, premere AUDIO finché sul display non compare SP Lev.

2 Premere per selezionare il diffusore da regolare.

Ogni pressione di o selezione il diffusore nell'ordine seguente:

Diffusore anteriore sinistro—Diffusore centrale—Diffusore anteriore destro—Diffusore posteriore destro—Diffusore posteriore sinistro—Subwoofer

• Non è possibile selezionare diffusori le cui dimensioni sono impostate su OFF.

3 Premere 0 per regolare il livello di uscita del diffusore.

Ogni pressione di o aumenta o diminuisce il livello di uscita del diffusore.

• +10 — -10 viene visualizzato quando il livello aumenta o diminuisce.

4 Premere BAND/ESC per tornare alla visualizzazione di riproduzione.

Nota

• Regolare il livello di uscita dei diffusori in quello modo equivale a impostare il livello di uscita dei diffusori su T Tone. Entrambi danno gli stessi risultati.

Regolazione dei livelli di uscita del diffusore mediante un tono di prova

Un comodo tono di prova permette di regolare correttamente il bilanciamento complessivo dei diffusori.

1 Premere AUDIO e tenerlo premuto finché sul display non compare SP Set, quando premere AUDIO per selezionare T Tone.

Dopo la visualizzazione di SP Set, premere AUDIO finché sul display non compare T Tone.

2 Premere per produrre il tono di prova.

Il tono di prova viene emesso. Esso ruota da diffusore a diffusore nella sequenza illustrata più avanti ad intervalli di 2 secondi circa. Le impostazioni correnti del diffusore da cui si sente il tono di prova compaiono sul display. Diffusore anteriore sinistro—Diffusore centrale—Diffusore anteriore destro—Diffusore posteriore destro—Diffusore posteriore sinistro—Subwoofer

Controllare il livello di uscita di agli diffusore. Se non sono necessarie regolazioni, eseguire il punto 4 per interrompere il tono di prova.

• Le impostazioni non appaiano per quei diffusori le cui dimensioni sono su OFF.

3 Premere 0 per regolare il livello di uscita del diffusore.

Ogni pressione di o augmenta o diminuisce il livello di uscita del diffusore.

• +10 — -10 viene visualizzato quando il livello aumenta o diminuisce.
• Il tono di prova ruota al diffusore successivo dopo circa 2 secondi dall'ultima operazione.

4 Premere per interrompere il tono di prova.

5 Premere BAND/ESC per tornare alla visualizzazione di riproduzione.

Nota

• Se necessario, selezionare i diffusori e regolar il loro livello di uscita "assoluto". Vedere Regolazione del livello di uscita dei diffusori a pag. 11.
• Regolare il livello di uscita dei diffusori in quello modo equivale a impostare il livello di uscita dei diffusori su SP Lev. Entrambi danno gli stessi risultati.

Regolazioni audio

Regolazione dell'allineamento temporale

Regolando la distance tra agli diffusore e una posizione di ascolto selezionata, è possibile inseire tempi di ridardo nell'uscita dei diffusori per ottenere un'immagine sonora e un bilancia-mentation complessivo corretti. Anche se ciò si ottiene automaticamente quando si imposta la posizione di ascolto, la funzione allineamento temporale permette una regolazione precisa.

1 Premere AUDIO e tenerlo premuto finché sul display non compare SP Set, quando premere AUDIO per selezionare Time A.

Dopo la visualizzazione di SP Set, premere AUDIO finché sul display non compare Time A.

• Non è possibile selezionare Time A se non è selezionato né F/L né F/R è selezionato in Posi.

2 Premere o per selezionare il diffusore da regolare.

Ogni pressione di o selezione il diffusore nell'ordine seguente:

Diffusore anteriore sinistro—Diffusore centrale—Diffusore anteriore destro—Diffusore posteriore destro—Diffusore posteriore sinistro—Subwoofer

• Non è possibile selezionare diffusori le cui dimensioni sono impostate su OFF.

3 Premere o per regolare la distance tra il diffusore selezionato e la posizione di ascolto.

Ogni pressione di o aumenta o diminuisce la distanza.

• 500.0cm — 0.0cm viene visualizzato quando aumenta o diminuisce la distance.

4 Premere BAND/ESC per tornare alla visualizzazione di riproduzione.

Uso dell'equalizzatore

L'equalizzatore parametrico permette di regolare l'equalizzazione per adattarla alle caratteristiche acustiche dell'interno dell'autovettura nel modo desiderato.

Richiamo delle curve dell'equalizzatore

Esistono sette curve di equalizzazione memorizzate lavoramente richiamabili in qualunque momento. Ecco un elenco delle curve di equalizzazione

Display	Curva equalizzatore
SUPER BASS	Enfatizzazione toni bassi
POWERFUL	Potente
NATURAL	Naturale
VOCAL	Voce
FLAT	Piatta
CUSTOM1,2	Personalizzata1, 2

• CUSTOM1 e CUSTOM2 sono curve di equalizzazione regolare che è possibile creare personalmente.
• Quando è selezionato FLAT il suono non viene integrato né corretto. Ciò è utile per verificare l'effetto delle curve di equalizzazione passando alternativamente da FLAT ad una curva di equalizzazione impostata.

Premere EQ per selezionare l'equalizzatore.

Premere EQ ripetutamente per passare da una delle seguenti equalizzazioni ad un'altra. POWERFUL-NATURAL-VOCAL- FLAT-CUSTOM1-CUSTOM2-SUPER BASS

Regolazione dell'equalizzatore parametrico a 3 bande

Per le curve di equalizzazione CUSTOM1 e CUSTOM2, è possibile regolare separamente le curve di equalizzazione anteri- ore, posteriori e centrale selezionando una frequenza centrale, un livello di equalizzazione e un fattore Q per agli banda.

• É possible creare una singola curva CUS-TOM1 per agli fonte.
• É possibile create une curva CUSTOM2 comune a toute le fonti.
• L'immagine sonora viene determinata sopruttutto dal diffusore centrale e bilanciare correttamente non è facile. Raccomandiamo di riproduire un audio a 2 canali (un CD per esempio) e cercare di bilanciare correttamente i diffusori eccetto quello centrale, quando riproduire un audio a 5.1 canali (Dolby Digital o DTS) e regolare l'uscita del diffusore centrale con il bilanciamamento più ottenuo tra gli altri diffusori.

1 Premere AUDIO e tenerlo premuto finché sul display non compare SP Set, quando premere AUDIO per selezionare PEQ.

Dopo la visualizzazione di SP Set, premere AUDIO finché sul display non compare PEQ.

• Non è possibile selezionare PEQ se non è selezionata né la curva di equalizzazione CUS-TOM1 né la curva CUSTOM2.

2 Premere o per selezionare il modo di selezione diffusore.

Ogni pressione di o sselezionale l'elemento nell'ordine seguente:

FRONT (diffusori)—Low (bande)—Low (frequency centrale)—L (livello equalizzatore)—Q.WIDE (fattore Q)

3 Premere o per selezionare il diffusore da regolare.

Ogni pressione di o▼ selezione il diffusore nell'ordine seguente:

FRONT (diffusori anteriori)—CENTER (diffusorecentrale)—REAR (diffusori posteriori)

• Non è possibile selezionare diffusori le cui dimensioni sono impostate su OFF.

4 Premere quindi premere o per selezionare la banda di equalizzazione da regolare.

Ogni pressione di o▼ selezione la banda di equalizzazione nell'ordine seguente:

Low (bassi)—Mid (medi)—High (alti)

5 Premere quindi premere o per selezionare la frequenza centrale della banda selezionata.

Ogni pressione di o▼ selezione la frequenza nell'ordine segunte:

$$ \begin{array}{l} \begin{array}{l} 1 0 0 - 1 2 5 - 1 6 0 - 2 0 0 - 2 5 0 - 3 1 5 - 4 0 0 - 5 0 0 - \ 6 3 0 - 8 0 0 - 1 k - 1. 2 5 k - 1. 6 k - 2 k - 2. 5 k - \end{array} \ 3. 1 5 k - 4 k - 5 k - 6. 3 k - 8 k (H z) \ \end{array} $$

6 Premere quindi premere o per regolare il livello di equalizzazione.

Ogni pressione di o aumenta o diminuisce il livello di equalizzazione.

• +6 — -6 viene visualizzato quando il livello aumenta o diminuisce.

7 Premere quindi premere o per selezionare il fattore Q desiderato.

Ogni pressione di o▼ elezione uno dei seguenti fattori Q:

Q.WIDE (ampio)—Q.NAR. (ristretto)

• Si possono regolare i parametri per ciascuna banda degli altri diffusori nelle stesso modo.

8 Premere BAND/ESC per tornare alla visualizzazione di riproduzione.

Nota

• É possibile selezionale una frequenza centrale tra 20 frequence per ogni banda. É possibile cancellare la frequenza centrale in intervalli di 1/3 di ottava, ma non è possibile selezionale frequence in modo che vi siano intervalli più brevi di 1 ottava tra le frequence centrali delle tre bande.

Correzione del suono distorto

É possibile ridurre al minimo la probabile distorsione a seconda delle impostazioni della curva di equalizzazione.

• Impostare un livello di equalizzazione alto più provocare distorsione. Se gli alto sembrano storpiati o distorti, provare a passare a Low (basso). Normalmente, lasciare l'impostazione su High (alto) per garantire la qualità del suono.
  1 Premere SOURCE e tenerlo premuto finché l'apparecchio non si spagne.
  2 Premere FUNCTION e tenerlo premuto finché sul display non compare il nome di una funzione.
  3 Premere FUNCTION per selezionare D.ATT.

Premere FUNCTION finché sul display non compare D.ATT.

4 Premere o per selezionare Low o High.

Premendo o si passa da Low (basso) e High (alto) e viene visualizzato lo stato.

• Per annullare le impostazioni iniziali, premere BAND/ESC.
• Éanche possibile annullare le impostazioni iniziali tenendo premuto FUNCTION finché l'apparecchio non si spegne.

Ricerca guasti

Communs

Sintomo	Causa	Rimedio
L'interruttore d'alimentazione non funziona.Non compare nessuna funzione.	I cavi o i connettori non sono collegati in modo corretto.	Controllare se i cavi sono inserti correttamente e se sono ben fissati.
	Il fusibile è saltato.	Elimare la causa che ha fatto saltare il fusibile quando sostituire il fusibile.Controllare che sia installato un fusibile con la stessa potenza di quello rotto.
Non si sente nessun suono.Il livello del volume non aumenta.	I cavi non sono collegati in modo corretto.	Collegare i cavi in modo corretto.
	Gli altoparlanti anteriore,posteriore, sinistro e destro non sono regolati in modo equilibrato.	Regolare i livelli tra gli altoparlanti in modo adeguato (vedere paglia 8).
Un determinato altoparlante non trasmette nessun suono.	La dimensione dell'altoparlante è impostata su OFF.	Impostare in modo corretto la dimensione dell'altoparlante (vedere paglia 10).
	Il livello dell'altoparlante è impostato su troppo bassa.	Aumentare la regolazione del livello dell'altoparlante per ottenere il giusto equilibrio con gli altri altoparlanti (vedere paglia 11).
	La dimensione dell'altoparlante centrale è impostata su SMALL o LARGE, nelle non è stato installato nessun altoparlante.	Impostare la dimensione dell'altoparlante centrale su OFF (vedere paglia 10).

Audio/DSP

Sintomo	Causa	Rimedio
Non è possibile regolare gli altoparlianti.	La loro dimensione è impostata su OFF.	Impostare correttamente la dimensione (vedere paglia 10).
L'allineamento temporizzato non è disponibile.	La posizione d'ascolto non è impostata in modo corretto.	Impostare correttamente la posizione d'ascolto (vedere paglia 7).
	La loro dimensione è impostata su OFF.	Impostare correttamente la dimensione (vedere paglia 10).
L'altoparlante per toni super bassi non riesce a commutare la fase.	L'altoparlante per i toni super bassi è regolato su OFF.	Regolare l'altoparlante per i toni super bassi su ON (vedere paglia 10).
Non si sentono i bassi.	L'altoparlante per i toni super bassi è regolato su OFF, nelle due dimensione degli altri altoparlanti è impostata su OFF o SMALL.	Correggere le impostazioni (se non è stato installato l'altoparlante per i toni Bassi, gli altoparlanti anteriore e posteri-ore devono essere impostati su LARGE) (vedere paglia 10).
Talvolta, non si sente nessun suono quando si attiva Dolby Pro Logic.	L'altoparlante centrale è stato impostato su SMALL o LARGEanche se non è stato installato.	Cambiare l'impostazione della dimen-sione dell'altoparlante centrale metten-dola su OFF (se la sorgente audio è del tipo monoaurale e la funzione Dolby Pro Logic è attività, il suono esce solo dall'altoparlante centrale) (vedere paglia 10).
Talvolta il suono esce solo dall'altopar-lante centrale e non dagli altri.	La funzione Dolby Pro Logic è attività.	Impostare la funzione Dolby Pro Logic su OFF (se la sorgente audio è del tipo monoaurale e la funzione Dolby Pro Logic è attività, il suono esce solo dall'altoparlante centrale) (vedere paglia 9).
Portare il dynamic range control (con-trollo della gamma dinamica) su ON non produce nessun effetto.	Il suono in corso di riproduzione non è codificato Dolby Digital.	La funzione è attività solo con i suoni Dolby Digital (vedere paglia 9).

Impostazione dellettoreDVD

Sintomo	Causa	Rimedio
Nessun suono è trasmesso dall'unicolettore DVD.	Il cavò ottico si è scollegato.	Collegare il cavò in modo corretto.
	Illettore DVD non è regolatocorrettamente sull'uscita.	Regolare in modo corretto le uscite(vedere il manuale dellettore DVD)

Termini

Controllo della gamma dinamica

Il Dolby Digital è dotato di una funzione per la compressione della differenza tra suoni più forti e suoni più tenu: Il controllo della gamma dinamica. Questo lavoro assicura che si possano ascoltare in modo chiaro i suoni con gamma dinamica aumento alla更适合 a bassi livelli del volume.

Dolby Digital

Il Dolby Digital fornisce un buon audio multicanale (fino a un massimo di 5.1 canali). Si tratta dello stesso sistema audio di quello installato nei cinema.

Per sperimentare il suono Dolby Digital è necessario collegare l'ingresso digitale di quello appearecchio all'uscita digitale di unlettore DVD dotato di capacità di decodifica del Dolby Digital.

Dolby Surround Pro Logic

Quando si riproduce un disco audio a 2 canali contrassegnato dal marchio Dolby Surround Pro Logic using an amplificatore AV dotato di Dolby Pro Logic, l'audio viene convertito in audio a 4 canali.

Il Dolby Pro Logic for spaziali e direzionali avanzati, creando un senso di presenza e di ambiente di tipo cinema.

DTS (Digital Theater Surround = Ambiente cinema digitale)

Il DTS è un sistema di surround che create un audio multicanale fino ad un massimo di 6 livelli fonte. Per ascoltare dischi DTS, è necessario collegare l'uscita digitale sulettori DVD compatibili DTS e altre unità all'ingresso digitale di quello appearecchio.

Ingresso ottico digitale

Ricevendo segnali audio all'ingresso ottico digitale in formato di segnali digitali, si minimizza la possibilità che la qualità audio si deteriori nel corso della trasmissione. Un ingresso ottico digitale è un ingresso destinato a ricevere i segnali digitali per via ottica (per trabre vantageglio dall'ingresso digitale, le unità di uscita, come ilettori DVD, devono essere dotati di uscite ottiche).

PCM lineare (LPCM)/Modulazione con codice a impulso

Si tratta di una Tecnologia di registrazione usata in alcuni CD musicali. Anche alcuni videodischi DVD contengono brani audio PCM. Mention i CD musicali vengono registrati a 44,1 kHz/16 bit, i brani dei videodischi DVD vengono registrati a da 48 kHz/16 bit a 96 kHz/24 bit, offrendo casa una migliorare qualità audio dei CD musicali.

Informazioni supplementari

Dati tecnici

Dati generali

Alimentazione .a corrente continua a 14,4 V (variazioni permissibili da 10,8 a 15,1 V)

Messa a terra Negativa

Potenza massima in uscita 50 W x 5

Potenza continua in uscita 27 W x 5 (DIN45324, +B = 14,4 V)

Impedenza di carico 4Ω Livello in uscita massimo dell'uscita di preamplificazione 5,0V Decodificatore PCM lineare/Dolby Digital/Dolby Pro Logic/DTS

Uscita del subwoofer:
Frequenza di incrocio (crossover)
63/80/100/125/160/200 Hz
Livello ± 10 dB

Regolazione dell'altoparlante:
Allineamento temporizzato 0-500 cm (2,5 cm)
Livello ± 10 dB Equalizzatore: Banda 3 Bande Frequenze 100/125/160/200/250/315/ 400/500/630/800/1k/1,25k/ 1,6k/2k/2,5k/3,15k/4k/5k/ 6,3k/8k Hz Guadagno ± 12 dB Frequenza di incrocico (crossover) 63/80/100/125/160/200 Hz

Nota

• Caratteristiche tecniche e design soggetti a modificheenza preavviso a causa di migliorie.
