S-DJ08 - Moniteurs de studio PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur de studio actif
Caractéristiques techniques principales	Haut-parleur de 8 pouces, réponse en fréquence de 38 Hz à 20 kHz, amplificateur intégré de 100 W
Alimentation électrique	AC 100-240 V, 50/60 Hz
Dimensions approximatives	400 mm x 300 mm x 320 mm
Poids	8,5 kg
Compatibilités	Compatible avec les équipements audio professionnels et les interfaces audio
Fonctions principales	Réglage du niveau, égaliseur, entrée XLR/TRS, protection contre les surcharges
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité
Informations générales utiles	Idéal pour les studios d'enregistrement, les DJ et les applications de mixage

FOIRE AUX QUESTIONS - S-DJ08 PIONEER

Comment connecter mes PIONEER S-DJ08 à mon ordinateur ?

Utilisez un câble audio TRS ou RCA pour relier la sortie audio de votre ordinateur aux entrées des haut-parleurs S-DJ08. Assurez-vous que le volume de votre ordinateur est réglé à un niveau approprié.

Que faire si le son des haut-parleurs est faible ?

Vérifiez le niveau de volume sur les haut-parleurs ainsi que sur votre appareil source. Assurez-vous également que le mode 'Standby' n'est pas activé.

Comment régler les basses et les aigus sur les S-DJ08 ?

Utilisez les contrôles de tonalité situés à l'arrière des haut-parleurs pour ajuster les basses et les aigus selon vos préférences.

Les haut-parleurs ne s'allument pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également d'avoir allumé les haut-parleurs à l'aide de l'interrupteur situé à l'arrière.

Comment nettoyer mes PIONEER S-DJ08 ?

Utilisez un chiffon doux et sec pour nettoyer la surface des haut-parleurs. Évitez l'utilisation de produits chimiques agressifs qui pourraient endommager le fini.

Les haut-parleurs ne produisent pas de son, que faire ?

Vérifiez les connexions audio, assurez-vous que votre appareil source fonctionne correctement et que le volume est réglé à un niveau audible. Testez avec un autre appareil si nécessaire.

Puis-je utiliser les S-DJ08 pour des applications DJ ?

Oui, les PIONEER S-DJ08 sont conçus pour être utilisés dans des environnements de mixage et de DJ, offrant une réponse de fréquence précise pour une écoute critique.

Les S-DJ08 sont-ils compatibles avec des systèmes audio professionnels ?

Oui, les S-DJ08 peuvent être intégrés à des systèmes audio professionnels grâce à leurs entrées XLR et TRS qui permettent une connexion équilibrée.

Quelle est la puissance de sortie des PIONEER S-DJ08 ?

Les PIONEER S-DJ08 offrent une puissance de sortie totale de 100 watts, ce qui les rend adaptés aux environnements de travail et de performance.

Comment puis-je optimiser l'acoustique de mon espace avec les S-DJ08 ?

Placez les haut-parleurs à hauteur d'oreille et éloignés des murs pour minimiser les réflexions. Utilisez des panneaux acoustiques si nécessaire pour améliorer la qualité sonore.

MODE D'EMPLOI S-DJ08 PIONEER

Nous vous remercions d’avoir acheté ce produit Pioneer. Veuillez lire attentivement ce mode d’emploi de manière à pouvoir utiliser votre modèle correctement. Après avoir lu ces explications, conservez-les en lieu sûr pour éventuellement les consulter plus tard. IMPORTANT ATTENTION

DANGER D´ELECTROCUTION

Ce symbole de l’éclair, placé dans un triangle équilatéral, a pour but d’attirer l’attention de l’utilisateur sur la présence, à l’intérieur du coffret de l’appareil, de “tensions dangereuses” non isolées d’une grandeur suffisante pour représenter un risque d’électrocution pour les êtres humains. ATTENTION :

L’UTILISATEUR NE SE TROUVE À

L’INTÉRIEUR. CONFIER TOUT ENTRETIEN À

UN PERSONNEL QUALIFIÉ UNIQUEMENT. Ce point d’exclamation, placé dans un triangle équilatéral, a pour but d’attirer l’attention de l’utilisateur sur la présence, dans les documents qui accompagnent l’appareil, d’explications importantes du point de vue de l’exploitation ou de l’entretien. D3-4-2-1-1_A1_Fr AVERTISSEMENT Cet appareil n’est pas étanche. Pour éviter les risques d’incendie et de décharge électrique, ne placez près de lui un récipient rempli d’eau, tel qu’un vase ou un pot de fleurs, et ne l’exposez pas à des gouttes d’eau, des éclaboussures, de la pluie ou de l’humidité. D3-4-2-1-3_A1_Fr AVERTISSEMENT Avant de brancher l’appareil pour la première, lisez attentivement la section suivante. La tension de l’alimentation électrique disponible varie selon le pays ou la région. Assurez-vous que la tension du secteur de la région où l’appareil sera utilisé correspond à la tension requise (par ex. 230 V ou 120 V), indiquée sur le panneau arrière. D3-4-2-1-4*_A1_Fr AVERTISSEMENT Pour éviter les risques d’incendie, ne placez aucune flamme nue (telle qu’une bougie allumée) sur l’appareil. D3-4-2-1-7a_A1_Fr

PRÉCAUTION DE VENTILATION

Lors de l’installation de l’appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 30 cm sur le dessus, 30 cm à l’arrière et 30 cm de chaque côté). AVERTISSEMENT Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l’appareil et pour éviter sa surchauffe. Pour éviter les risques d’incendie, ne bouchez jamais les ouvertures et ne les recouvrez pas d’objets, tels que journaux, nappes ou rideaux, et n’utilisez pas l’appareil posé sur un tapis épais ou un lit. D3-4-2-1-7b*_A1_Fr Milieu de fonctionnement Température et humidité du milieu de fonctionnement : De +5 °C à +35 °C (de +41 °F à +95 °F) ; Humidité relative inférieure à 85 % (orifices de ventilation non obstrués) N’installez pas l’appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle). D3-4-2-1-7c*_A1_Fr

AVERTISSEMENT Cet appareil est muni d’une fiche de mise à la terre (masse) à trois fils. Comme la fiche présente une troisième broche (de terre), elle ne peut se brancher que sur une prise de courant, prévue pour une mise à la terre. Si vous n’arrivez pas à insérer la fiche dans la prise de courant, contactez un électricien qualifié pour faire remplacer la prise par une qui soit mise à la terre. N’annulez pas la fonction de sécurité que procure cette fiche de mise à la terre. D3-4-2-1-6_A1_Fr Si la fiche d’alimentation secteur de cet appareil ne convient pas à la prise secteur à utiliser, la fiche doit être remplacée par une appropriée. Ce remplacement et la fixation d’une fiche secteur sur le cordon d’alimentation de cet appareil doivent être effectués par un personnel de service qualifié. En cas de branchement sur une prise secteur, la fiche de coupure peut provoquer une sérieuse décharge électrique. Assurez-vous qu’elle est éliminée correctement après sa dépose. L’appareil doit être déconnecté en débranchant sa fiche secteur au niveau de la prise murale si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances). D3-4-2-2-1a_A1_Fr ATTENTION L’interrupteur de cet appareil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d’alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l’appareil soit complètement hors tension. Par conséquent, veillez à installer l’appareil de telle manière que son cordon d’alimentation puisse être facilement débranché de la prise secteur en cas d’accident. Pour éviter tout risque d’incendie, le cordon d’alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances). D3-4-2-2-2a*_A1_Fr

Ce produit est destiné à une utilisation domestique générale. Toute panne due à une utilisation autre qu'à des fins privées (comme une utilisation à des fins commerciales dans un restaurant, dans un autocar ou sur un bateau) et qui nécessite une réparation sera aux frais du client, même pendant la période de garantie. K041_A1_Fr Avant d’effectuer les raccordement, ou de les modifier, veillez à couper l’alimentation et à débrancher la fiche du cordon d’alimentation. D44-9-3_A1_Fr Enceinte acoustique à blindage magnétique SGK001a_A1_Fr Cette enceinte acoustique est magnétiquement blindée. Toutefois, en fonction de son installation et de son emplacement, il se peut qu'une distorsion des couleurs se produise si l'enceinte est placée tout prêt de l'écran d'un téléviseur. Si ce phénomène se produit, mettez le téléviseur hors tension, puis remettez-le sous tension après 15 à 30 minutes. Si le problème subsiste, éloignez l'enceinte par rapport au téléviseur. SGK002a_A1_Fr Ne fixez pas ces enceintes sur une paroi ou au plafond car leur chute pourrait causer des blessures. SGK007*_A1_Fr Pioneer n'est pas responsable en cas d'accident ou de dégâts, résultant d'une installation inadéquate, d'une utilisation inappropriée ou d'une modification du produit, ou de désastres naturels. SGK008_A1_Fr

NOTE IMPORTANTE SUR LE CABLE

D’ALIMENTATION Tenir le câble d’alimentation par la fiche. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l’appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de noeud avec le câble ou l’attacher à d’autres câbles. Les câbles d’alimentation doivent être posés de façon à ne pas être écrasés. Un câble abîmé peut provoquer un risque d’incendie ou un choc électrique. Vérifier le câble d’alimentation de temps en temps. Contacter le service après-vente PIONEER le plus proche ou le revendeur pour un remplacement. S002*_A1_Fr Introduction Caractéristiques principales Cet appareil vous permet d’avoir recours à un seul jeu d’enceintes pour tous vos besoins musicaux, qu’il s’agisse de performances DJ, de production sonore ou d’une écoute ordinaire de musique. La réponse audio peut s’ajuster pour convenir parfaitement à toutes les situations,aussi bien interprétations DJ que production de sons ou une simple écoute musicale. Les commandes souvent utilisées, telles que le Niveau sonore (LEVEL), la mise en/hors service de la sourdine, la mise sous tension/veille, l’activation/désactivation de l’égaliseur (EQ) et l’Entrée (INPUT) de source, peuvent se régler simultanément par la télécommande sur les enceintes gauche et droite. Confirmez la présence de tous les accessoires

! Carte de garantie ! Mode d’emploi (ce document) Cordons d’alimentation (2) Câble de liaison (1) Contrôleur (1) Pieds caoutchoutés (8) Installation Méthode d’installation Les sons reproduits par les enceintes sont influencés délicatement par les conditions du local d’écoute. Pour bénéficier d’un environnement d’écoute optimal, réfléchissez bien aux conditions de l’emplacement avant de commencer l’installation proprement dite. ATTENTION ! Pour garantir un refroidissement adéquat, laissez suffisamment d’espace entre les enceintes et les parois adjacentes ou d’autres composants (au moins 30 cm au-dessus, derrière et sur les deux côtés de chaque enceinte). Un espace insuffisant entre les enceintes et les parois et/ ou les autres composants peut provoquer une hausse de la température interne, ce qui entraînerait un mauvais fonctionnement, voire des dégâts. ! Installez à hauteur des oreilles. ! Pour obtenir un effet stéréo naturel, les enceintes gauche et droite doivent être installées à des points symétriques et équidistants de la position d’écoute. ! Idéalement parlant, les enceintes doivent être placées à un angle de 30° par rapport à la position d’écoute (formant ensemble un angle de 60°) et orientées vers l’intérieur et la position d’écoute. Remarque : ! Pour permettre un refroidissement suffisant, les enceintes seront placées à 30 cm ou plus de parois. Disposer les enceintes trop près d’une paroi peut entraîner une perturbation de la réponse de fréquence des enceintes. Installation et dimensions des ferrures de fixation Vis taraudeuse M5, profondeur 13 mm (S-DJ05) Vis taraudeuse M8, profondeur 13 mm (S-DJ08) 60 mm (S-DJ05) 150 mm (S-DJ08)

• L’illustration présente le modèle S-DJ08. ! Ces enceintes ne sont pas fournies avec des supports accessoires, des ferrures de fixation ou des vis. Si ce genre d’éléments est nécessaire, fournissez-vous selon vos besoins.

! Comme indiqué sur l’illustration ci-contre, deux orifices de vis sont prévus sur le fond de chaque enceinte pour permettre de l’attacher sur les ferrures de fixation. Si vous utilisez ces ferrures, consultez les explications fournies avec celles-ci et assurez-vous qu’elles sont capables de soutenir le poids de l’enceinte. Une enceinte mal soutenue peut tomber et provoquer des dégâts matériels sérieux, voire des blessures. ! Pioneer n’assume aucune responsabilité en cas de dégâts ou d’autres problèmes découlant de l’emploi des ferrures de fixation des enceintes, y compris un assemblage erroné ou insuffisant, une installation inadéquate, une incapacité à supporter le poids de l’enceinte, une mauvaise utilisation, une modification ou des accidents. Remarque : ! Un serrage excessif des vis peut causer un arrachage du filetage des vis ou des dégâts au produit. Agissez prudemment lors du serrage des vis. Fixation des pieds caoutchoutés Pieds caoutchoutés

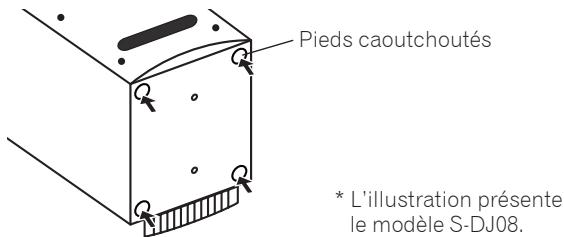

• L’illustration présente le modèle S-DJ08. Les pieds caoutchoutés fournis seront utilisés en fonction des besoins de l’installation. Fixez un pied caoutchouté à chaque coin sur le fond de l’enceinte. Sachez que l’adhérence des pieds caouthoutés ne sera pas suffisante sur certaines surfaces ; par conséquent, ne les utilisez pas sur des surfaces glissantes. Remarque : ! N’essayez jamais de fixer les pieds caoutchoutés en tenant l’enceinte en oblique. Posez une serviette douce ou une couverture sur le plancher et placez l’enceinte sur son flanc avant d’y fixer les pieds. Nom et fonctions des organes Français Organes du panneau avant 1 Voyants d’entrée (INPUT 1-4)

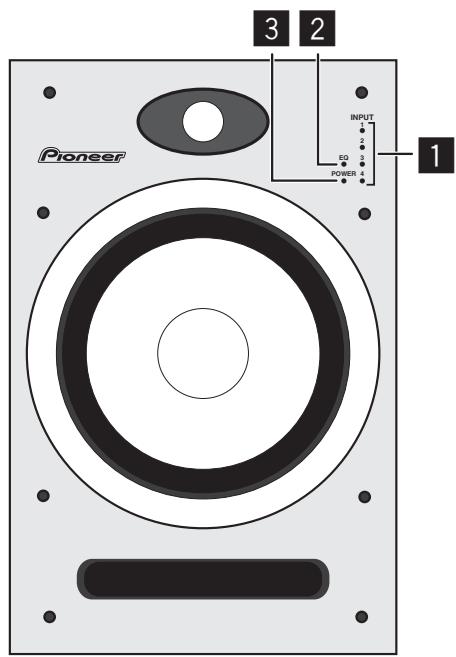

Le voyant de l’Entrée (INPUT) sélectionnée s’allume. Pendant la sourdine (MUTE), le voyant de l’Entrée sélectionnée clignote. INPUT

2 Voyant d’égaliseur (EQ) Il s’allume quand la fonction d’égalisation est activée (ON). 3 Voyant d’alimentation / écrêtage (POWER) Veille : S’allume en rouge. Mise sous tension (ON) : S’allume en bleu. Mise hors tension (OFF) : Le voyant reste éteint. Écrêtage : Clignote ou reste allumé en rose. Si l’amplificateur provoque un écrêtage des signaux, ce voyant clignote (ou reste allumé) en rose. En temps normal, les haut-parleurs doivent être utilisés de telle sorte que ce voyant ne clignote pas ou ne reste pas allumé en rose. Si le voyant clignote ou reste allumé en rose, abaissez le volume sonore (bague LEVEL) sur le panneau arrière de cet appareil, ou abaissez le niveau des signaux fournis à cet appareil par le composant de source raccordé. Un écrêtage excessif des signaux peut endommager cet appareil. ATTENTION Cet appareil est conçu de sorte que tous les voyants s’éteignent quand l’utilisateur actionne les commandes appropriées sur l’enceinte, ou sur le contrôleur (quand un contrôleur est fourni comme accessoire). Dans cet état, l’enceinte semble être déconnectée (débranchée) de sa source d’alimentation ; cependant, le courant électrique reste fourni à l’appareil. Pour couper complètement l’alimentation électrique de cet appareil, il est nécessaire de débrancher physiquement la fiche d’alimentation de l’appareil au niveau de la prise du secteur. Par précaution contre les incendies, l’appareil sera placé à un endroit tel qu’il soit facile de débrancher sa fiche d’alimentation, par exemple, avant de partir en voyage ou lorsque vous prévoyez une longue période d’inutilisation de l’appareil.

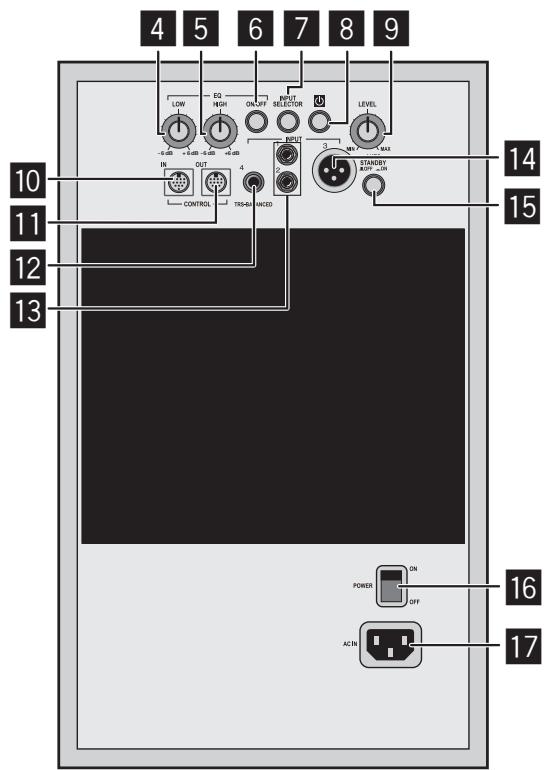

Organes du panneau arrière 4 Bague d’égalisation des basses (EQ LOW)

Elle permet d’ajuster les sons de basse fréquence. Cette bague agit seulement quand le bouton EQ ON/OFF est activé (réglé sur ON).

5 Bague d’égalisation des aigus (EQ HIGH) Elle permet d’ajuster les sons de haute fréquence. Cette bague agit seulement quand le bouton EQ ON/OFF est activé (réglé sur ON). 6 Bouton de marche/arrêt d’égalisation (EQ ON/OFF) Il permet d’activer (ON) et de désactiver (OFF) l’égaliseur. 7 Sélecteur d’entrée (INPUT SELECTOR) A chaque pression sur ce bouton, l’entrée change dans l’ordre suivant : Entrée INPUT 1d 2 d 3 d 4. 8 Bouton Alimentation/Veille (u) Il permet de mettre l’appareil sous tension ou en mode Veille. Lorsque le bouton est actionné, l’appareil est mis sous tension ; une nouvelle pression fait passer l’appareil en mode Veille.

9 Bague de niveau (LEVEL) Elle permet d’ajuster le niveau sonore (volume). Cette bague agit quand aucun contrôleur n’est raccordé. a Connecteur d’entrée de contrôleur (CONTROL IN) Il permet de raccorder le contrôleur fourni comme accessoire ou le câble de liaison fourni comme accessoire.

• L’illustration présente le modèle S-DJ08. b Connecteur de sortie de contrôleur (CONTROL OUT) Il permet de raccorder le câble de liaison fourni comme accessoire. c Entrée 4 (INPUT 4) Prise téléphonique d’entrée symétrique. Remarque : ! Des câbles de type asymétrique à prises téléphoniques peuvent aussi être utilisés, mais le volume sonore sera réduit. Si vous souhaitez obtenir un volume sonore élevé, utilisez un câble symétrique muni d’une fiche téléphonique TRS. d Entrées 1 et 2 (INPUT 1, INPUT 2) Prises d’entrée asymétrique de type à broche RCA. e Entrée 3 (INPUT 3) Connecteur d’entrée symétrique de type XLR. L’agencement des broches du connecteur est le suivant : No. 1 Masse ; No. 2 Sous tension ; No. 3 Hors tension. f Interrupteur de Veille automatique (AUTO STANDBY ON/OFF)

Il commande la mise en/hors service de la fonction de veille automatique. g Interrupteur principal d’alimentation (POWER) Il permet d’activer (ON) ou de désactiver (OFF) l’alimentation principale. h Prise AC IN Branchez ici et sur une prise secteur le cordon d’alimentation fourni comme accessoire. Ne branchez pas le cordon d’alimentation avant que toutes les autres connexions ne soient terminées. Utilisez uniquement le cordon d’alimentation fourni comme accessoire.

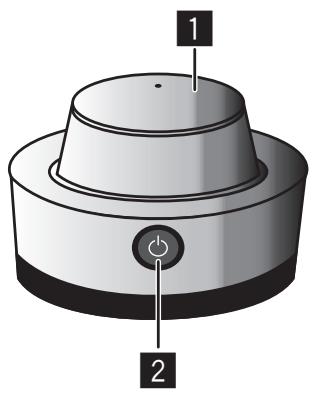

Face avant du contrôleur 1 Bague de niveau (LEVEL)

Elle permet d’ajuster le niveau sonore (volume). 2 Bouton Alimentation/Veille (u) Il permet de mettre l’appareil sous tension ou en mode Veille. Lorsque le bouton est actionné, l’appareil est mis sous tension ; une nouvelle pression fait passer l’appareil en mode Veille. Français

Face arrière du contrôleur 3 Sélecteur d’entrée (INPUT SELECTOR) A chaque pression sur ce bouton, l’entrée change dans l’ordre suivant : Entrée INPUT 1 d 2 d 3 d 4. 4 Bouton Sourdine/Egalisation (MUTE/EQ) Chaque pression sur ce bouton active, puis désactive la fonction de sourdine. Maintenez le bouton enfoncé pendant au moins une seconde pour activer / désactiver la fonction d’égalisation.

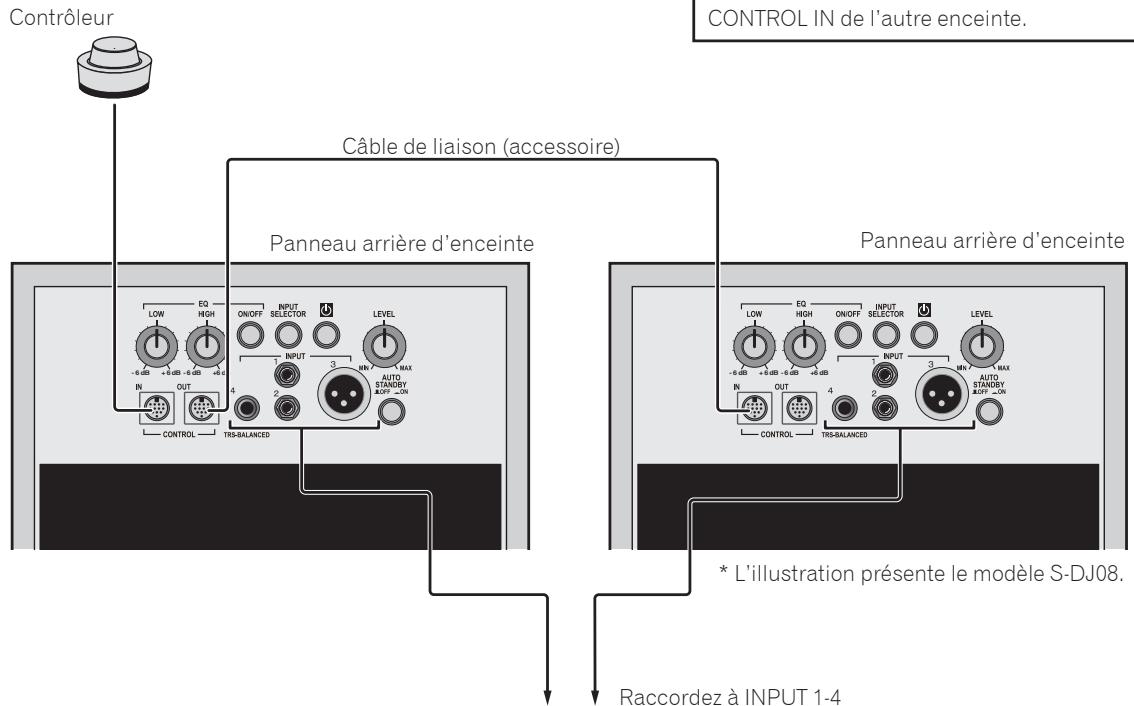

Connexions Avant d’effectuer ou de changer les connexions, coupez toujours l’alimentation et débranchez le cordon d’alimentation au niveau de la prise du secteur. Veillez également à lire les explications relatives aux autres composants auxquels ces enceintes seront raccordées. Ne branchez pas le cordon d’alimentation avant que toutes les autres connexions ne soient terminées. Utilisez uniquement le cordon d’alimentation fourni comme accessoire. Si un câble de liaison plus long que celui qui est fourni est nécessaire pour l’installation que vous souhaitez, achetez dans le commerce un câble-rallonge MINI DIN 8a et branchez-le sur le câble de liaison fourni. AVERTISSEMENT N’utilisez pas seul un câble-rallonge MINI DIN 8a, acheté dans le commerce ; branchez-le toujours au câble de liaison fourni avec cet appareil comme accessoire, car une défaillance, un incendie ou une secousse électrique pourrait se produire si le câble fourni n’était pas utilisé. Remarque : ! Si le contrôleur et le câble de liaison sont branchés, tournez la bague LEVEL de l’enceinte à fond dans le sens antihoraire jusqu’à la position MIN, car un fort son inattendu pourrait être émis par l’enceinte si le contrôleur et le câble de liaison étaient accidentellement débranchés. ! Avant de débrancher le contrôleur, tournez la bague LEVEL du contrôleur à fond dans le sens antihoraire jusqu’à la position MIN, puis ajustez le niveau sonore selon les besoins après avoir terminé la connexion. Si le branchement est effectué alors que la bague LEVEL du contrôleur est à une position élevée, un fort son inattendu peut être émis par l’enceinte. Quand le contrôleur est raccordé, la fonction de la bague LEVEL de l’enceinte est désactivée. Si le contrôleur est raccordé au connecteur CONTROL IN d’une enceinte, utilisez le câble de liaison pour raccorder le connecteur CONTROL OUT de cette enceinte-là sur le connecteur CONTROL IN de l’autre enceinte. Contrôleur Câble de liaison (accessoire) Panneau arrière d’enceinte Panneau arrière d’enceinte - 6 dB + 6 dB - 6 dB +6 dB - 6 dB + 6 dB - 6 dB +6 dB

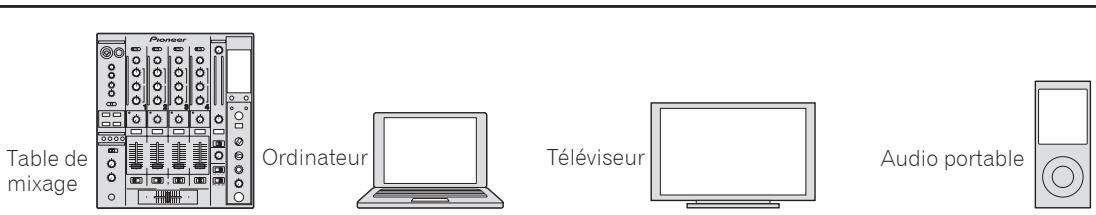

• L’illustration présente le modèle S-DJ08. Raccordez à INPUT 1-4 Table de mixage

Ordinateur Téléviseur Audio portable Fonctionnement Mise sous tension. Réglez sur ON l’interrupteur principal POWER sur le panneau arrière de l’enceinte. Réglage de mise sous tension/Veille. Appuyez sur le bouton Alimemtation/Veille u (sur le contrôleur ou sur le panneau arrière de l’enceinte). Appuyez sur le bouton MUTE/EQ du contrôleur pour activer (ON) la fonction Sourdine. Réglage de l’Égaliseur Sur le panneau arrière de l’enceinte, réglez le bouton EQ ON/OFF sur ON, puis servez-vous des bagues EQ LOW et EQ HIGH pour ajuster la tonalité selon les besoins. Appuyez sur le bouton INPUT SELECTOR (sur le contrôleur ou sur le panneau arrière de l’enceinte) pour sélectionner la source d’entrée souhaitée. Utilisation de l’Egaliseur Réglage du volume sonore. Pour mettre l’égaliseur en service, appuyez sur le bouton MUTE/EQ du contrôleur et maintenez-le enfoncé pendant au moins une seconde, ou bien appuyez sur le bouton EQ ON/OFF prévu sur le panneau arrière de l’enceinte. Si le contrôleur est raccordé : Tournez lentement la bague LEVEL du contrôleur pour ajuster le volume sonore selon les besoins. Si le contrôleur n’est pas raccordé : Tournez lentement la bague LEVEL sur le panneau arrière de l’enceinte pour ajuster le volume sonore selon les besoins. Remarque : ! Quand deux ou plus de sources sonores sont raccordées : Si vous changez le réglage du sélecteur d’entrée (INPUT SELECTOR), le volume sonore produit par les enceintes risque de changer fortement par suite des différences de réglages de sortie, effectués sur les différentes sources audio. Pour éviter ceci, tournez la bague LEVEL à fond dans le sens antihoraire (vers MIN) avant de changer le réglage du sélecteur d’entrée (INPUT SELECTOR), puis réajustez le niveau sonore selon les besoins. ! Il se peut que, selon le niveau de sortie de l’appareil audio raccordé, le son des enceintes soit distordu. Dans ce cas, abaissez le niveau de sortie de l’appareil raccordé. ! Si la commande d’égalisation est ajustée vers le côté “+” alors que le volume sonore est élevé, une distorsion peut se produire. Dans ce cas, abaissez le volume sonore ou ajustez l’égaliseur à un niveau tel qu’une distorsion ne soit pas produite. ! Cet appareil est doté d’un circuit de protection à réenclenchement automatique. Si un signal potentiellement dangereux est entré, ce circuit agira pour empêcher la production de sons par le woofer ou le tweeter. Dans ce cas, abaissez le volume sonore (bague LEVEL) sur le panneau arrière de cet appareil, ou abaissez le niveau des signaux fournis à cet appareil par le composant de source raccordé et attendez quelques minutes. Le circuit de protection se réenclenchera de lui-même et le son sera rétabli. Si le son ne retrouve pas son volume original, il se peut que l’appareil soit endommagé. Dans ce cas, consultez un des centres de service ou votre revendeur. Français Sélection de l’entrée souhaitée. Utilisation de la fonction Sourdine (MUTE) Fonction d’économie de courant Réglez sur ON (activé) l’interrupteur AUTO STANDBY ON/OFF sur le panneau arrière de l’enceinte. Quand les conditions suivantes existent pendant 60 minutes, l’appareil se placera automatiquement en mode Veille : — La bague LEVEL, les boutons de commande et autres bagues et interrupteurs ne sont pas actionnés. — L’enceinte ne reçoit aucun signal d’entrée de –40 dBu ou davantage.

Informations complémentaires Guide de dépannage ! En présence d’une défaillance apparente de cet appareil, vérifiez les points suivants. Examinez aussi les autres composants raccordés à cet appareil. Si la difficulté subsiste, consultez votre revendeur pour les réparations éventuelles. ! Dans certains cas, il arrive que l’appareil ne fonctionne pas correctement à cause de l’électricité statique ou d’autres circonstances externes. Dans ce cas, débranchez le cordon d’alimentation et attendez au moins 5 minutes, puis rebranchez le cordon et vérifiez si l’appareil fonctionne correctement. Symptôme Points à vérifier Correction Pas d’alimentation Le cordon d’alimentation est-il correctement branché ? Branchez le cordon d’alimentation sur une prise secteur (page 6). L’appareil audio raccordé est-il réglé correctement ? Réglez correctement le sélecteur de sortie et le volume sonore de l’appareil audio. Aucun son ou seulement un son très faible ne provient des appareils audio. Le câble de connexion est-il correctement branché ? Branchez correctement le câble (page 8). Les connecteurs ou les fiches sont-ils souillés ? Nettoyez les connecteurs et les fiches avant leur branchement. Le niveau sonore est-il correctement réglé ? Tournez lentement dans le sens horaire la bague LEVEL (sur le contrôleur s’il est raccordé, sinon sur le panneau arrière de l’enceinte). L’entrée sélectionnée correspond-elle au type de connecteur d’entrée de l’appareil raccordé ? Choisissez le connecteur d’entrée qui correspond au type d’entrée de l’appareil souhaité. La fonction de sourdine (MUTE) est-elle activée (ON) ? Appuyez sur le bouton MUTE/EQ du contrôleur. L’appareil est-il sous tension ? Appuyez sur l’interrupteur principal POWER et sur le bouton Alimentation/Veille. Le volume sonore est-il réglé correctement ? Tournez lentement dans le sens antihoraire la bague LEVEL (sur le contrôleur s’il est raccordé, sinon sur le panneau arrière de l’enceinte). Le son est distordu. Le niveau de sortie de l’appareil audio raccordé est-il Ajustez correctement le niveau de sortie de l’appareil correctement réglé ? audio raccordé. Rétroaction sonore (hurlement prolongé) Le volume sonore est-il correctement réglé ? Le contrôleur n’agit pas. Le câble du contrôleur est-il correctement branché ? Branchez correctement le câble du contrôleur. Tournez lentement dans le sens antihoraire la bague LEVEL (sur le contrôleur s’il est raccordé, sinon sur le panneau arrière de l’enceinte). Les enceintes gauche/droite ne Le câble du contrôleur est-il correctement branché ? Branchez correctement le câble du contrôleur. produisent pas le même volume sonore Le câble de liaison est-il correctement branché ? Branchez correctement le câble de liaison. à l’emploi du contrôleur. Le sélecteur d’entrée n’agit pas. Le câble du contrôleur est-il correctement branché ? Branchez correctement le câble du contrôleur. Le câble de liaison est-il correctement branché ? Le câble du contrôleur est-il correctement branché ? Branchez correctement le câble du contrôleur. Impossible de régler l’interrupteur EQ ON/OFF. Le câble du contrôleur est-il correctement branché ? Branchez correctement le câble du contrôleur. La fonction d’égalisation (EQ) n’agit pas.

Branchez correctement le câble de liaison. La fonction de sourdine (MUTE) n’agit pas.

Le câble de liaison est-il correctement branché ? Branchez correctement le câble de liaison. Le câble de liaison est-il correctement branché ? Branchez correctement le câble de liaison. L’interrupteur EQ est-il réglé sur ON ? Appuyez sur le bouton EQ ON/OFF, prévu sur le panneau arrière de l’enceinte. Ou bien, maintenez le bouton MUTE/EQ du contrôleur enfoncé pendant au moins une seconde. Fiche technique S-DJ08 Type........Enceinte active bi-ampli 2 voies à blindage magnétique Amplificateur Puissance dynamique (HF/BF)................................... 70 W/170 W Connecteurs d’entrée (entrée symétrique) ...................................... XLR x 1, TRS (téléphonique 1/4 pouce) x 1 Connecteurs d’entrée (entrée ssymétrique)...................... RCA x 2 Sensibilité/impédance d’entrée .........................6 dBu/10 kΩ (XLR, TRS (téléphonique 1/4 pouce)) -3 dBu/10 kΩ (RCA) Alimentation............................................ CA de 230 V, 50 Hz/60 Hz Consommation électrique en mode Veille............ 0.5 W ou moins Accessoires Cordons d’alimentation.................................................................. 2 Câble de liaison............................................................................... 1 Contrôleur....................................................................................... 1 Pieds caoutchoutés........................................................................ 8 Carte de garantie Mode d’emploi (ce document) Spécifications et design sous réserve de modifications sans préavis en raison d’améliorations éventuelles. Publication de Pioneer Corporation. © 2010 Pioneer Corporation. Tous droits de reproduction et de traduction réservés. Français Enceinte Coffret............................................................................Basse reflex Haut-parleur de graves...................................... Cône PP de 20 cm Haut-parleur d’aigus..................................Dôme souple de 2,5 cm Réponse en lecture................................de 43 Hz à 26 kHz (-10 dB) Spécifications communes Bloc d’alimentation / autres Fréquence de recouvrement................................................ 5,8 kHz Consommation électrique......................................................100 W Dimensions extérieures.... 250 mm (L) x 391 mm (H) x 328 mm (P) (dissipateur thermique non compris) 371 mm (P) (dissipateur thermique compris) Poids (chaque) ..................................................................... 13,5 kg Fonctions Sélecteur d’entrée, mode sourdine, voyant d’écrêtage, Egalisation basse -6 dB à +6 dB, Egalisation haute -6 dB à +6 dB, Bouton de marche(ON)/arrêt(OFF) d’égalisation S-DJ05 Type........Enceinte active bi-ampli 2 voies à blindage magnétique Amplificateur Puissance dynamique (HF/BF)..................................... 30 W/50 W Connecteurs d’entrée (entrée symétrique) ...................................... XLR x 1, TRS (téléphonique 1/4 pouce) x 1 Connecteurs d’entrée (entrée ssymétrique)...................... RCA x 2 Sensibilité/impédance d’entrée .........................6 dBu/10 kΩ (XLR, TRS (téléphonique 1/4 pouce)) -3 dBu/10 kΩ (RCA) Enceinte Coffret............................................................................Basse reflex Haut-parleur de graves...................................... Cône PP de 13 cm Haut-parleur d’aigus..................................Dôme souple de 2,5 cm Réponse en lecture................................de 50 Hz à 25 kHz (-10 dB) Bloc d’alimentation / autres Fréquence de recouvrement................................................ 3,0 kHz Consommation électrique........................................................45 W Dimensions extérieures.... 185 mm (L) x 301 mm (H) x 220 mm (P) (dissipateur thermique non compris) 258 mm (P) (dissipateur thermique compris) Poids (chaque) ....................................................................... 6,7 kg Fonctions Sélecteur d’entrée, mode sourdine, voyant d’écrêtage, Egalisation basse -6 dB à +6 dB, Egalisation haute -6 dB à +6 dB, Bouton de marche(ON)/arrêt(OFF) d’égalisation
