MODE D'EMPLOI S-FCRW2500 (HTP-2500) PIONEER
Haut-parleurs avant x 2
Haut-parleur central x 1
Haut-parleurs d'ambiance x 2
CAISSON DE BASSE
Cordon de haut-parleur
- Coussinets antidérapants
Supports des enceintes x 4
- Vis x 4
Mode d'emploi
IMPORTANT :
- Le nombre de série de cet équipement se trouve sur le dos du caisson de basse. Inscrivez-le sur la feuille de garantie et conserveze celle-ci en lieu sur pour vous y reférer évientuelles.
AVANT LA MISE EN SERVICE
- Merci de votre achat de cet apparéil Pioneer.
- Veuillez dire attentivement ce mode d'emploi avant d'utiliser ces enceintes acoustiques, afin d'en obtenir des performances optimes.
HAUT-PARLEURS AVANT / CENTRAL / AMBIANCE
Pour éviter aux enceintes acoustiques des dégats causés par une surcharge à l'entrée, respectez les précautions suivantes :
- N'applique pas aux enceintes un signal dépassant l'entrée maximale autorisée.
- Avant de brancher ou de débrancher les cables, assurez-vous que l'amplificateur est hors tension (OFF).
- N'élevez pas excessivement le volume si vous utilisez une commande des tonalités pour accentuer les hautes ou les basses fréquences.
PRECAUTIONS À L'INSTALLATION
HAUT-PARLEURS AVANT / CENTRAL / AMBIANCE
-
N'installez pas ces apparèels près d'un feu ou d'un apparéil de chauffage et ne les placez pas en plein soleil. De tels endroits pourrait décolorer le coffret ou provoquer une panne des haut-parleurs.
-
Les haut-parleurs avant, central et d'ambiance fournis avec ce système sont blindés magnétiquement. Toutefois, s'ils sont placés trop pres d'un téléviseur, une distorsion des couleurs peut se produit sur l'écran. Dans ce cas, écarts de davantage les haut-parleurs et mettez le téléviseur hors tension pendant 15 à 30 minutes.
CAISSON DE BASSE
- Ne posez rien sur le dessus du coffret.
- Ne renversez aucun liquide sur le coffret.
- Posez le caisson de basse à au-moins 20 cm de tout mur ou ridesau afin d'éviter un échauffement interne.
- Comme le caisson de basse n'est pas blindest magnétiquement, ne le place pas a proximé d'un téléviseur ou d'un moniteur. En plus, tout support magnétique de données (teils que disquettes, bandes ou cassettes video) doit être placé loin du caisson de basses.
ATTENTION :
- Ne branchez jamais les haut-parleurs fournis sur un autre amplificateur, car ceci pourrait entraîner des défaillances, voir un incendie.
- Ne fixez pas les haut-parleurs central ou le caisson de basse au mur ou au plafond ; il pourrait cause des blessures en cas de chute.
- Pioneer n'assume aucune responsabilité en cas d'accidents ou de dégats, résultat d'une installation inadéquate.
BRANCHEMENT DU SYSTÉME
IMPORTANT :
Assurez-vous que tous les apparciels sont hors tension avant de procéder aux branchements.
HAUT-PARLEURS AVANT / CENTRAL / AMBIANCE / CAISSON DE BASSE
Un câblage correct des haut-parleurs est indispensable pour obtenir une bonne qualité sonore. Veillez à respecter les polarités lors des branchements.
Torsadez et enlevez la gaine protective de chaque cordon.
Branchez les cordons sur les bornes de haut-parleur à l'arrière de l'ampli-tuner.
Faites correspondre le cordon coloré avec l'étiquette de même couleur (au-dessus du taquet), puis insérez le cordon coloré dans le taquet rouge (+) et l'autre cordon dans le taquet noir (-).

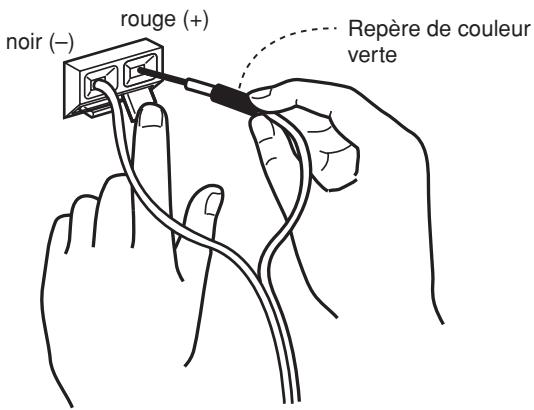

HAUT-PARLEUR CENTRAL SEULEMENT
Raccordez les cordons de haut-parleur sur les bornes d'entrée à l'arrière du haut-parleur central.
Faites correspondre le cordon coloré avec l'étiquette de même couleur (au-dessus du taquet), puis insérez le cordon coloré dans le taquet rouge (+) et l'autre cordon dans le taquet noir (-).
Le son de la plage des très basses fréquences se repand dans toutes les directions. L'oreille humaine détecte difficilement la source des très basses fréquences. Veillez à laisser un espace d'au-moins 20 cm entre l'arrière du caisson de basse et le mur le plus proche.
HAUT-PARLEURS AVANT
Pour optimiser l'écoute, ces haut-parleurs doivent être placés près du niveau des oreilles et séparés à une distance presque égale par rapport à la position d'écoute. Une orientation des haut-parleurs vers l'intérieur et vers l'auditeur améliorera la stabilité de l'image acquistique pour les auditeurs non placés au centre. La trop grande proximité d'un mur létal ou du mur arrêté renforce la performance des basses moyennes, tandis que si vous étés trop près d'un coin surtout, les basses deviennent artificièlement hautes et l'image acquistique est amoindrie.
HAUT-PARLEUR CENTRAL
Ce haut-parleur doit être positionné sous le téléviseur. Pour optimiser les résultats, alignez l'avant du haut-parleur et celui du téléviseur. Si ce haut-parleur est posé sous le téléviseur et très pres du plancher, il est préférible de l'incliner vers le haut.
HAUT-PARLEURS D'AMBIANCE
Pour obtenir d'excellents résultats, ces haut-parleurs doivent être positionnés au niveau des oreilles ou au-dessus. En fonction de l'agencement de la pierce et de vos préférences, les haut-parleurs arrirée gauche et droit seront positionnés sur les murs latéraux juste derrière la position d'écoute ou sur les parois. Placez le haut-parleur central arrirée juste derrière la position d'écoute pour améliorer les performances.

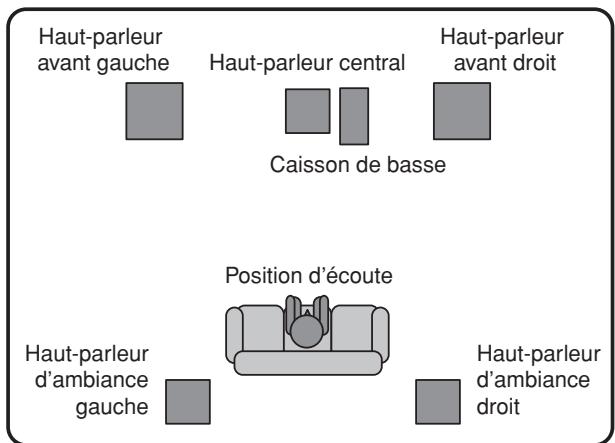

Agencement standard des haut-parleurs d'ambiance
Voici l'agencement habitual des haut-parleurs multicanaux pour optimiser lessons d'un "home theatre" à 5.1 canaux.
Si vous avez effectué les connexions au SX-315 et que l'agencement des haut-parleurs ci-dessus n'est pas possible, vous pouvez sélectionner FRONT SURROUND MODE (Mode de haut-parleur d'ambiance avant) sur l'ampli-tuner en plaçant les haut-parleurs comme suit : Placez les haut-parleurs d'ambiance sur le côté des haut-parleurs avant et orientez-les vers le mur le plus proche (droit ou gauche).

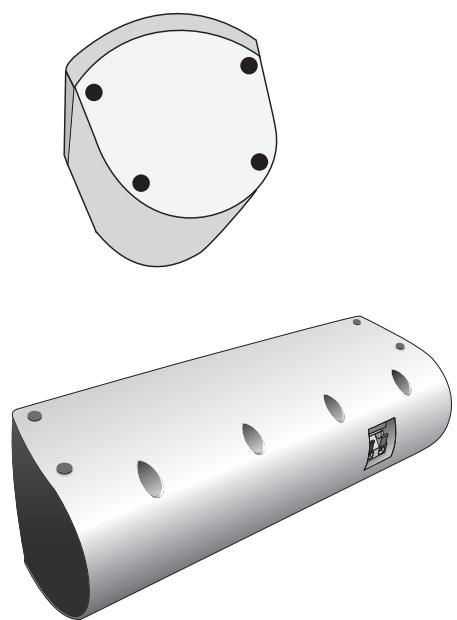

COUSSINETS ANTIDÉRAPANTS
Si les haut-parleurs avant, central ou d'ambiance sont disposés sur une surface dure comme un parquet ou un pavement, placez les 4 coussinets antidérapants (petits) sur la surface du fond des haut-parleurs.
Si le caisson de basse est disposé sur une surface dure comme un parquet ou un pavement, placez les 4 coussinets antidérapants (petits) sur la surface du fond du caisson.
ENTRETIEN DU COFFRET
Servez-vous d'un chiffon de nettoyage ou d'un linge sec pour enlever la poussière et la saleté.
Si le coffret est très sale, frotte-à-lé au moyen d'un linge doux trempe dans un produit de nettoyage neutre, dilué 5 à 6 fois dans son volume l'eau, puis essuyez avec un linge sec. N'utilise pas de cire ou de décapant pour meubles.
N'employez jamais de diluant, benzène, insecticide en atomiseur ou d'autres produits chimiques sur ou a proximé des coffrets de haut-parleur, car leurs surfaces en seraient déteriorées.
ATTENTION :
Les haut-parleurs avant sont dotés d'un dispositif de protection, destiné à protéger les transducteurs dans des situations extrêmes. Dans ces situations, le dispositif de protection agit et empêche la production de son par les haut-parleurs. Si c'est le cas, réduisez le volume pour restituer une sortie normale aux haut-parleurs.
GUIDE DE DÉPANNAGE
| SYMPTÔME | CAUSE PROBABLE | CORRECTION |
| 1. Absence de son | ·Fil de haut-parleur endommagé ou connexion erronée.
·L'ampli-tuner est hors tension.
·La commande de volume est réglée sur zéro. | ·Connectez correctement ou remplacez le fil.
·Mettez l'ampli-tuner sous tension.
·Élevez progressivement le volume sonore. |
| 2. Le son est distordu. | ·L'état des signaux est excessif. | ·Réduisez le niveau de sortie de l' amplificateur (volume, commandes des basses, renforcement des graves) à un niveau approprié. |
| 3. Les haut-parleurs avant cèssent soudain de produit leurs sons. | ·État excessif des signaux pendant une durée prolongée. | ·Réduisez le volume pour restituer une sortie normale aux haut-parleurs. |
FICHE TECHNIQUE
HAUT-PARLEURS AVANT / D'AMBIANCE
Coffret .... Type fermé, bibliothèque
(blindage magnétique)
Système 1 voie, 7,7 cm
Haut-parleur .... Type a cone de 7,7 cm
Impedance nominale 6Ω
Plage de fréquences . De 85 Hz à 20 kHz
Dimensions 105 x 115 x 114 mm (LxHxP)
Poids
HAUT-PARLEUR AVANT 0,6 kg
HAUT-PARLEUR D'AMBIANCE 0,66 kg
HAUT-PARLEUR CENTRAL
Coffret .... Type fermé, bibliothèque
(blindage magnétique)
Système 1 voie, 7,7 cm
Haut-parleur .... Type a cone de 7,7 cm
Impedance nominale 6Ω
Plage de fréquences De 75 Hz à 20 kHz
Dimensions 270 x 90 x 100 mm (LxHxP)
Poids 0,8 kg
CAISSON DE BASSE
Coffret .... Type bass reflex, sur plancher
Système 1 voie, 16 cm
Haut-parleur .... Type a cone de 16 cm
Impedance nominale 6Ω
Plage de fréquences De 30 Hz à 2,5 kHz
Dimensions 190 x 360 x 317 mm (LxHxP)
Poids 4,2 kg
Remarque : Spécifications et design sous réserve de changements sans préavis en raison d'améliorations eventuelles.
