IDK-01 - Station d'accueil audio PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil audio pour iPod
Marque	PIONEER
Modèle	IDK-01
Alimentation	DC 12 V via adaptateur secteur fourni
Compatibilité iPod	iPod, iPod mini, iPod photo (3e génération et plus)
Fonctions de lecture	Lecture, pause, avance/retour, lecture aléatoire, répétition, navigation dans les playlists
Affichage	Affichage graphique sur écran (OSD) via sortie vidéo
Télécommande	Télécommande infrarouge avec pile au lithium CR2025 (incluse)
Portée de la télécommande	Environ 7 mètres
Connectique sorties	Audio RCA stéréo, Vidéo composite (jaune), S-Vidéo, Port CONTROL IN (SR)
Connectique entrée	Port connecteur iPod avec adaptateurs de type interchangeables
Adaptateurs iPod fournis	6 adaptateurs pour différents modèles iPod (20 Go, 40 Go, mini, nano, etc.)
Câbles fournis	Câble audio (2 m), câble vidéo (2 m), câble SR (2 m)
Adaptateur secteur	Oui, avec adaptateurs de prise (x2)
Pile télécommande	Au lithium CR2025 (incluse)
Nettoyage	Chiffon doux et sec, ou solution d'eau et produit neutre
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir, confier l'entretien à un personnel qualifié
Garantie	Carte de garantie incluse
Reparabilité	Aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - IDK-01 PIONEER

Comment installer la pile dans la télécommande ?

Pour installer la pile, appuyez sur la languette vers la droite pour ouvrir le compartiment à pile. Retirez le compartiment, enlevez l'étiquette protectrice si présente, puis placez la pile au lithium CR2025 avec le côté ⊕ vers le haut. Refermez le compartiment.

Quels adaptateurs iPod sont fournis avec le dock ?

Six adaptateurs de type d'iPod sont fournis : pour iPod 20 Go, iPod 40 Go, iPod mini, iPod nano, iPod couleur 20/30 Go et iPod couleur 40/60 Go. Choisissez celui correspondant à votre iPod pour un positionnement correct.

Comment connecter le dock à un récepteur AV ou téléviseur ?

Connectez les câbles audio (RCA rouge/blanc) et vidéo (composite jaune ou S-Vidéo) depuis les bornes de sortie du dock vers les entrées correspondantes de votre récepteur ou téléviseur. Branchez également l'adaptateur secteur. Le câble SR optionnel permet un contrôle via un récepteur Pioneer compatible.

Que faire si aucun son ni image ne sort du dock ?

Vérifiez que votre iPod fonctionne correctement et est bien inséré dans le dock. Assurez-vous que les câbles AV sont correctement connectés et que l'entrée appropriée est sélectionnée sur votre récepteur ou téléviseur. Si vous utilisez la sortie S-Vidéo, aucun signal n'est émis sur la sortie composite.

Comment utiliser l'affichage OSD (On-Screen Display) ?

Appuyez sur le bouton OSD On/Off de la télécommande pour activer l'affichage à l'écran. Utilisez les touches (▲, ▼) pour naviguer et ENTER pour sélectionner. Pour regarder une vidéo, désactivez l'OSD en appuyant à nouveau sur le bouton avant d'utiliser les contrôles de l'iPod.

Puis-je contrôler le volume avec ce dock ?

Non, le volume ne peut pas être contrôlé depuis le dock. Utilisez le récepteur AV ou l'amplificateur auquel le dock est connecté pour régler le volume.

Quelle est la portée de la télécommande ?

La portée de la télécommande infrarouge est d'environ 7 mètres. Des obstacles, une lumière solaire ou fluorescente intense, ou la présence d'autres appareils infrarouges peuvent réduire cette portée.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour enlever la poussière. Si la surface est sale, essuyez-la avec un chiffon doux imbibé d'une solution d'eau et de produit de nettoyage neutre (5 à 6 parts d'eau pour 1 part de produit), bien essoré, puis séchez avec un chiffon sec. N'utilisez jamais de solvants, benzine ou insecticides.

Est-il compatible avec tous les iPod ?

Le dock est compatible avec les iPod, iPod mini et iPod photo de troisième génération et ultérieurs, selon la version du logiciel iPod. Il ne prend pas en charge les versions antérieures à la mise à jour iPod 2004-10-20. Certaines fonctions peuvent ne pas être disponibles selon le modèle.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez d'abord la section Dépannage du manuel : vérifiez l'iPod, les connexions et l'alimentation. Si le problème persiste, ne tentez pas de réparer vous-même l'appareil. Contactez un centre de service agréé Pioneer ou votre revendeur.

MODE D'EMPLOI IDK-01 PIONEER

Dock de contrôle pour iPod

iPod Control Dock

iPod est une marque d'Apple Computer, Inc., déposée aux États-Unis et dans d'autres pays.

Ce symbole de l'éclair, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utiliser sur la présence, à l'intérieur du coffret de l'apparéil, de "tensions dangereuses" non isolées d'une grande suffisante pour représentier un risque d'électrocution pour les étres humains.

ATTENTION

DANGER D ELECTROCUTION NE PAS OUVRIR

ATTENTION:

POUR ÉVITER TOUT RISQUE
D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE).
AUCUNE PIECE REPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTEREUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

Ce point d'exclamation, place dans un triangle équilatéral, a pour but d'attirrer l'attention de l'utilisateur sur la présence, dans les documents qui accompagnant l'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entretien.

D3-4-2-1-Fr

AVERTISSEMENT

Cet apparéil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne place pres de lui un recipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'expose pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité. D3-4-2-1-3.A.Fr

AVERTISSEMENT

Pour éviter les risques d'incendie, ne place aucune flammée nue (telle qu'une bougie allumée) sur l'appareil. D3-4-2-1-7a_A_Fr

Ce produit est conforme aux directives relatives à la compatibilité electromagnétique (89/336/CEE, amendements 92/31/CEE et 93/68/CEE). D3-4-2-1-9b_Fr

Siyou sauhaiteyou de barrasserde cet appeareil ne mettezz pas ala poubelle avec vos ordures menagereles. Il existe un système de collecte séparé pour les appeareils électroniques usages, qui doivent être récapérés,traités et recyclés conformément à la législation.

Les habitants des 25 états mentionés l'UE, de Suisse et de Norvège peuvent returner gratuite leurs apparèts électroniques usages aux centres de collecte agrésés ou à un détaillant (si vous rachaté un apparéil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vousgargntz aies that the ppeins dont you voue darrasse sont correctement recupereis, taites et recycles et previedrez de cette facon les impacts nefastes possibles sur I'environmentne et la sanite humaine.

K058_Fr

Précaution pour l'adaptateur secteur

• Veillez à saisir le boitier de l'adaptateur secteur lorsque vous le retirez de la prise murale. Si vous tirez sur le cordon d'alimentation, il risquerait de s'abimer et pourrait provoquer un incendie et/ou une électrocution.
• N'essayez pas de brancher ou de-retirer l'adaptateur secteur avec les mains mouillées. Cela pourrait provoquer une électrocution.
• Insérez les pointes de l'adaptateur secteur à fond dans la prise murale. Si la connexion est incomplète, de la chaleur risque de se générer et pourrait provoquer un incendie. De plus, le contact avec les pointes connectées de l'adaptateur pourrait provoquer une électrocution.
• N'insérez pas l'adaptateur secteur dans la prise murale ou la connexion reste lâche bien que les pointes soient enforcées dans la prise. De la chaleur risque de se générer et pourrait provoquer un incendie. Consultez le détaillant ou un électricien pour replacer la prise murale.

Nous vous remercions de votre achat d'un produit Pioneer.

Veuillez dire mode d'emploi pour savoir comment utiliser correctement votre modèle. ÀpRES sa lecture, placeze ce mode d'emploi dans un endroit accessible pour pouvoir le consulter.

Table des matieres

01 Avant de commencer

Vérifier le contenu de la boîte 4

Introduction de la pile 4

Portee de la télécommande. 5

Au sujet des interférences possibles avec cet apparéil 5

Fixation de l'adaptateur de type d'iPod. 6

Installation de la prise d'adaptateur secteur ..6

02 Contrôles et affichages

Vue supérieure et avant. 7

Vue arriere. 7

03 Connexion

Connexion du système avec votre

récepteur AV ou télévisueur. 8

04 Pour commencer

Fonctions de lecture iPod 9

Utilisation de l'affichage sur écran. 10

05 Informations supplémentaires

Dépannage 11

Caracteristiques techniques 11

Nettoyage de l'appareil. 11

Décovrez les nombreux avantages offerts en enregistrant votre produit en ligne maintainant sur www.pioneer.fr (ou www.pioneer-eur.com).

Chapitre 1

Avant de commencer

Vérifier le contenu de la boîte

Veuillez vérifier que vous avez reçu les accessoires suivants :

• Télécommande
• Pile au lithium (CR2025)
• Adaptateur de type d'IPod x6
  Adaptateur secteur
• Adaptateurs de prise (pour adaptateur secteur) x2
  Cable audio (2 m) rouge/blanc
  Cable video (2 m) jaune
  Cable SR (2 m)
• Ce mode d'emploi
• Carte de garantie

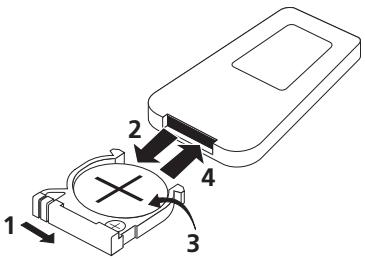

Introduction de la pile

Placez la pile au lithium (CR2025) dans la télécommande comme illustré à droite. Si vous remarquez une réduction de la distance de fonctionnement de la télécommande, remplacez la pile de la même façon.

1 Appuyez sur la languette vers la droite pour ouvrir le compartmente a pile.
2 Retirez le compartmente pile.
3 Otez la pile du compartment.

Si vous effectue cette action pour la première fois, retirez l'étiquette protectrice de la pile fournie avec le système avant son introduction.

4 Placez une nouvelle pile dans le compartment.

Vérifiez que le côté ⊕ de la pile est dirigé vers le haut lors de son introduction.

Attention

Lors de l'utilisation de piles au lithium, suivez les consignes suivantes :

• Il fautmettrelespilesusagéesau rebutdes leur remplacement. Ilfautlestenir hors de portée des enfants.

• Si elles sont availées, il faut immédiatement consulter un médecin.

• Les piles au lithium peuvent partager un risque d'incendie ou de brûture chimique en cas d'utilisation incorrecte. Evitez de les démonter, de les chauffer au-dessus de 100^ ou de les brûlere.

• Retirez la pile si vous n'allez pas utiliser l'appareil pendant au moins un mois.
• Lors de la mise au rebut de piles usées, veuillez vous conformer aux normes gouvernementales ou environnementales en vigueur dans votre pays ou région.
• Il y a danger d'explosion si la pile n'est pas replacée correctement. Remplacez la pile par une pile de type identique recommandee par le fabricant.
• Ni utilisez ni conservez les piles sous la lumière directe du soleil ou dans un endroit excessivement chaud, comme l'intérieur d'une voiture ou a proximé d'un appeareil de chauffage. Les piles risqueraient de fuir, de surchauffer, d'exploser ou de s'enflammer. Leur durée de vie ou leur performance pourrait également être réduite.

Portée de la télécommande

La portée de la télécommande est d'environ 7 mètres. Elle peut ne pas fonctionner correctement si :

• Il y a des obstacles entre la télécommande et le capteur de cet apparéil.
• La luzière du soleil ou une lumière fluorescente rayonnée sur le capteur.
• Ce système est place pres d'un dispositif émettant des rayons infrarouges.
• Cette unité est utilisé en même temps qu'une autre télécommande à infrarouge.

Au sujet des interférences possibles avec cet apparéil

Il peut arriver que l'utilisation d'un téléphone portable pres de cet apparéil provoque des bruits ou interférences. Si c'est le cas, mettez de la distance entre votre téléphone portable et cet apparéil.

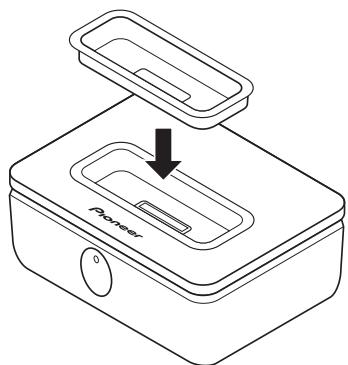

Fixation de l'adaptateur de type d'iPod

Pour que votre iPod soit place correctement dans le port connecteur du dock, vous doivent seLECTIONner l'adaptateur correspondant à votre iPod. Chaque adaptateur de type d'iPod a une indication de modèle comme ci-dessous.

Indication de modèle	Type d'iPod correspondent
iPod 20 Go	iPod 20 Go quatrième génération
iPod 40 Go	iPod 40 Go quatrième génération
mini	iPod mini
Couleur 20	iPod 20 Go / 30 Go
Go 30 Go	<affichage couleur>
Couleur 40	iPod 40 Go / 60 Go
Go 60 Go	<affichage couleur>
nano	iPod nano

Après la sélection de l'adaptateur de type d'iPod correspondant à votre iPod, introduizez le dans l'emplacement prévu à cet effet comme illustré.

• Il est aussi possible de connecter un adaptateur de type d'iPod d'un dock pour iPod original.
• Lors de l'utilisation de modèles d'iPod de la cinquième génération avec ce système, veuillage utiliser l'adaptateur fourni avec votre iPod.
• Lors de l'utilisation d'un iPod de la troisième génération avec ce système, veuillez utiliser un 'Apple iPod Universal Dock Adapter - Jeu de 3 adaptateurs pour iPod avec Dock connector', disponible chez Apple Computer Inc.

Installation de la prise d'adaptateur secteur

Uniquement pour le modèlebritannique

Assurez-vous que l'adaptateur secteur est installé dans la prise appropriée à votre région. Permutez la prise d'adaptateur secteur amovible comme indiqué ci-dessous.

Chapitre 2

Contrôles et affichages

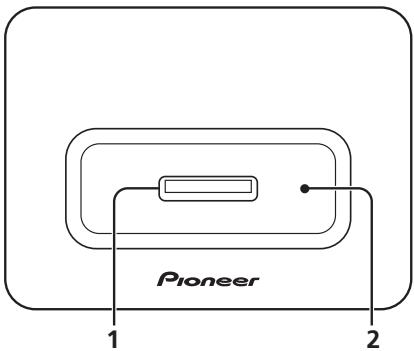

Vue supérieure et avant

1 Port connecteur d'iPod

Introduisez le port connecteur de votre iPod pour brancher et recharger votre iPod.

2 Emplacement pour adaptateur de type d'iPod

Pour placer l'adaptateur de type d'iPod correspondant à votre iPod.

3 Témoin d'alimentation

S'allume quand votre iPod est branché sur le port connecteur du dock.

4 Capteur de télécommande

Voir Portée de la télécommande sur la page 5 pour plus d'information à ce sujet.

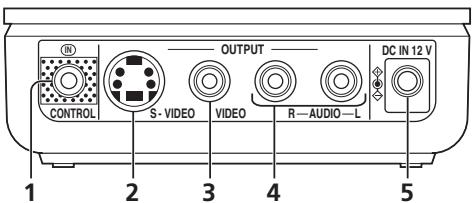

Vue arrière

1 Borne CONTROL IN

Connectez cette borne à la borne CONTROL OUT d'un récepteur AV Pioneer (ou d'un composant équivalent), à l'aide du cable SR fourni. Ceci vous permet d'utiliser la télécommande du récepteur pour contrôler cet appeareil. Consultez le mode d'emploi de votre récepteur Pioneer pour plus de détails.

2 Borne de sortie S-VIDEO

Utilisez cette borne pour connecter un cable S-Video à votre récepteur TV/AV pour visualiser l'affichage sur écran ou pour une meilleure qualité de lecture video iPod (avec cette connexion, aucun signal video n'est émis à la borne VIDEO).

3 Borne de sortie VIDEO

Connectez un cable video (composite) standard à votre récepteur TV/AV pour visualiser l'affichage sur écran ou pour la lecture video iPod.

4 Borne de sortie AUDIO

Pour la connexion d'un cable pour borne stéreo RCA/phono à votre récepteur AV/amplificateur afin d'obtenir un son à deux canaux.

5 Borne DC IN 12 V pour adaptateur secteur Utilisez cette borne pour raccorder l'adaptateur secteur à une prise d'alimentation secteur.

Remarque

1 Si vous avez connecte un cable SR à cette borne, vous veze diriger la telecommande fournie avec cet apparéil vers le capteur de télécommande du récepteur ou de l'amplificateur connecté.

Chapitre 3

Connexion

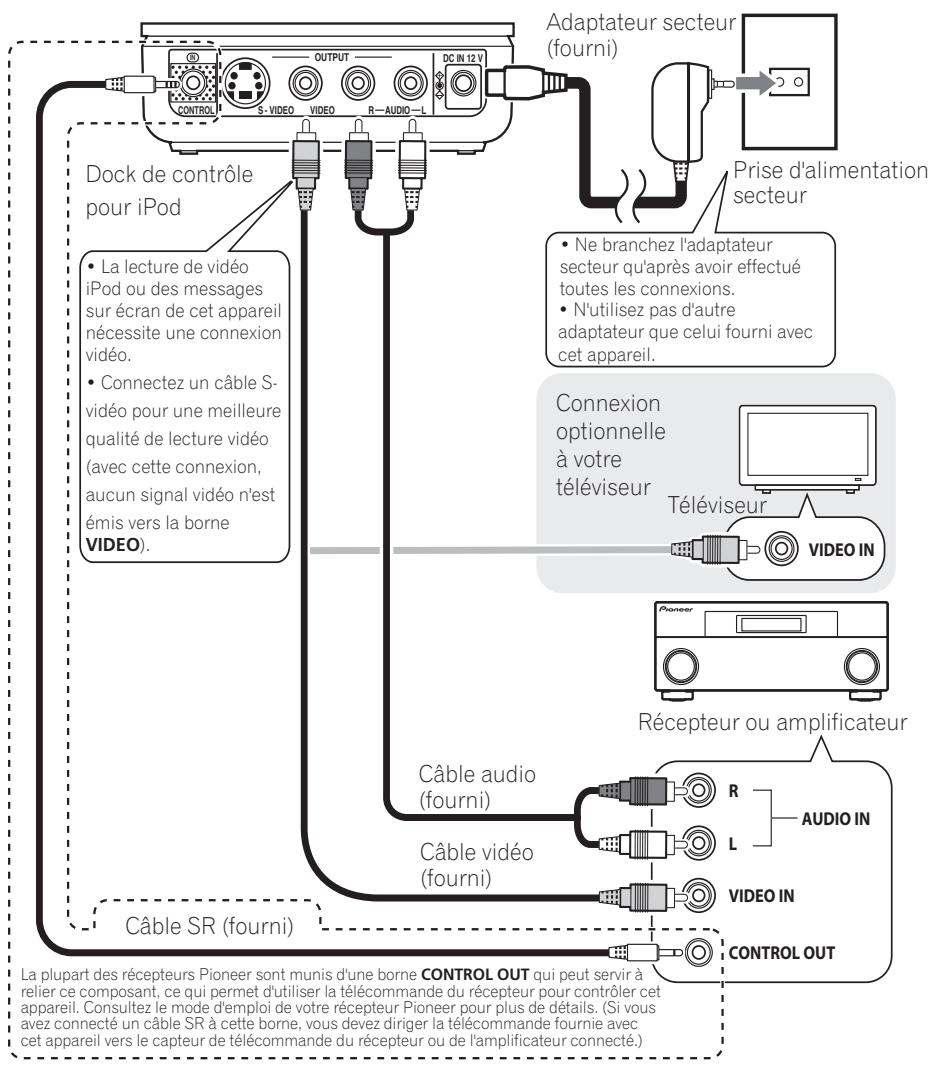

Connexion du système avec votre récepteur AV ou téléviseur

Chapitre 4

Pour commencer

Fonctions de lecture iPod

Une fois que toutes les connexions sont effectuees, vous pouvez regarder des videos et écouter de la musique. Suivez les étapes suivantes pour une introduction à votre dock pour iPod.

1 Placez votre iPod dans le port connecteur du dock.

Vérifiez que vous utilisez le port connecteur avec le connecteur de type d'iPod correspondant à votre iPod (pour ceci, voir Fixation de l'adaptateur de type d'iPod sur la page 6).

2 Sélectionnez l'entrée qui convient sur votre récepteur AV (ou amplificateur).

Pour utiliser l'affichage sur écran ou pour regarder des vidés, vous devez aussi partager vos téléviseur ou monitateur sous tension.

3 Lancez la lecture.

Consultez le tableau dans Contrôles de base de la télécommande ci-dessous pour une explication des fonctions de lecture disponibles avec ce système.

• Comme il n'est pas possible de contrôler le volume à l'aide de cet apparéil, veuillez le régler à l'aide du récepteur AV ou de l'amplificateur auquel vous l'avez connecté.

Contrôles de base de la télécommande

Le tableau suivant montre les contrôles de lecture de base pour votre iPod :

Bouton	Ce qu'il fait
OSD On/Off	Pour activer et désactiver l'affichage sur écran de cette unité (ceci apparait sur le composant video connecté).
Menu	Pour revenir au menu précédent.
Enter	Pour sélectionner les éléments/niveauaux de menu.
II	Pour lancer/arrêter momentarilyément la lecture.
	Appuyez et maintainez pendant la lecture pour lancer le balayage.
	Appuyez pour passer à la chanson précédente/suivante.
Playlist Playlist	Lance la lecture de la liste de lecture précédent.
Shuffle	Appuyez plusieurs fois pour commuter entre les options de lecture aléatoire.
Repeat	Appuyez plusieurs fois pour commuter entre les options de lecture répétée.
	Utilisez ces boutons pour déplacer le curseur (sur l'écran).

Remarque

Pour la lecture, vous pouze aussi utiliser les contrôles principaux de votre iPod. Pour ces fonctions, veuillez consulter le mode d'emploi fourni avec votre iPod.

Important

• Ce système est compatible avec les lecteurs iPod, iPod mini et iPod photo (troisième génération et plus), mais la compatibilité peut varier selon la version de logiciel de votre iPod. Ce récepteur ne prend pas en charge les versions de logiciel antérieures à la mise à jour iPod 2004-10-20. Veuillez vérifier que vous utilisez le logiciel le plus recent. Pour de plus amples informations à ce sujet, veuillez consulter la page d'accueil Apple Computer Inc.
• Suivant votre modèle d'iPod, certaines fonctions peuvent ne pas'être disponibles.
• La sortie video avec ce système est compatible avec le format PAL TV.
• L'accord d'utilisateur iPod permet la reproduction de matériel sans droit d'auteur, de matériel dont vous avez les droits d'auteurs, ou de matériel dont vous avez la permission de reproduction à des fins personnelles. Si vous n'étés pas sûrs de vos droits de reproduction de matériel, consultez votre conseiller juridique.
• Pioneer décline toute responsabilité en cas de perte de données lors de l'utilisation de votre iPod avec cet appareil.

Utilisation de l'affichage sur écran

Pour faciliter son utilisation, ce système utilise un affichage graphique sur écran (OSD).

Tous les écans sont utilisés d'une manière similaire, en appuyant sur les boutons (▲,▼) pour désirir l'élement à sélectionner et en appuyant sur ENTER pour le selectionner. Voir Contrôles de base de la télécommande cédessus pour les autres contrôles disponibles.

• Vérifiez que le dock pour iPod est connecté à un composant video, puis appuyez sur 'OSD On/Off' (OSD activé/désactivé).

L'affichage OSD apparait à l'écran. Si vous souhaitez dire une video de votre iPod, ou utiliser n'importe quel contrôle de lecture de votre iPod, vous doivent appuyer à nouveau sur OSD On/Off pour désactiver l'affichage OSD avant d'utiliser votre iPod.

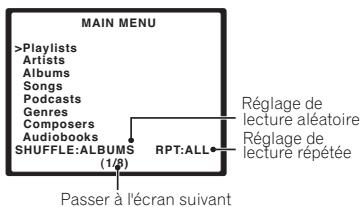

Ecran de menu principal

Menu des listes de lecture2

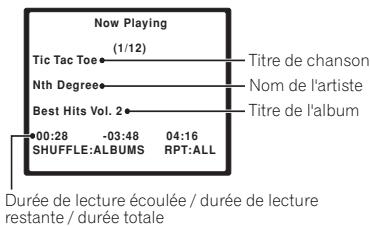

Ecran de lecture

Remarque

1 Un economiseur d'écran apparait après 3 minutes d'inactivité. Appuyez sur n'importe quel bouton pour revenir au menu OSD.
2 Remarquez que les caractères non romains des listede lecture apparaissent comme *.

Chapitre 5

Informations supplémentaires

Dépannage

On prend souvent des utilisations incorrectes pour des problèmes et des défants. Si vous croyez que ce composant a un problème, vérifie les points ci-dessous. Le problème reste parfoids dans un autre composant. Examinez les autres composants et appareils électriques utilisés. Si vous ne pouvez.Remédier au problème après les points de vérifications suivants, consultez cette centre de service autorisé Pioneer ou votre revendeur pour une réparation.

Problème	Solution
Absence de son/d'image.	• Vérifiez le bon fonctionnement de votre iPod. • Vérifiez le bon emplacement de l'iPod dans le dock connecteur pour iPod. • Vérifiez la bonne connexion des sorties AV du dock à vos composants externes. Vérifiez aussi que l'entrée correcte est sélectionnée sur votre récepteur et/ou moniteur. • Si vous avez connecté la sortie S-video, aucun signal n'est émis depuis la sortie video (composite) standard.
L'utilisation semble impossible après la connexion du cable SR de cet apparéil à un composant externe.	• Pour l'utilisation, vous nevez diriger la télécommande fournie avec cet apparéil vers le capteur du récepteur ou de l' amplificateur connecté. • Veillez à bien utiliser le cable SR fourni avec ce système.

Caracteristiques techniques

Section alimentation et divers

Alimentation nécessaire (avec l'adaptateur fourni) DC12V

Pile au lithium (CR2025) 1

Adaptateur de type d'iPod 6

Adaptateur secteur 1

Adaptateurs de prise (pour adaptateur secteur) 2

Cable audio (2 m) rouge/blanc. 1

Cable video (2 m) jaune. 1

Cable SR (2 m) 1

Ce mode d'emploi 1

Carte de garantie 1

Remarque

• Les caractéristiques techniques sont sujettes à modification sans préavis, à des fins d'amélioration.

Nettoyage de l'appareil

Utilisez un chiffon de nettoyage ou un chiffon sec pour enlever la poussière et la saleté.
- Si la surface est sale, essuyez-la avec un chiffon doux imbibé d'une solution d'eau et de produit de nettoyage neutre (cinq à six parts d'eau pour une de produit) et bien essoré, puis essuyez-la à nouveau avec un chiffon sec. Evitez d'utiliser des cires ou produits de nettoyage pour mobilier.
- N'utilise jamais de dissolvants, de benzine, d'insecticides ou autres produits chimiques pres de ou sur cet apparéil, car ces produits pouraient en corroder la surface.

Tous droits de reproduction et de

traduction réservés.

WICHTIG

Montage des iPod-Adapters 6

Montage des iPod-Adapters
