MODE D'EMPLOI EXD25DN3W AEG-ELECTROLUX

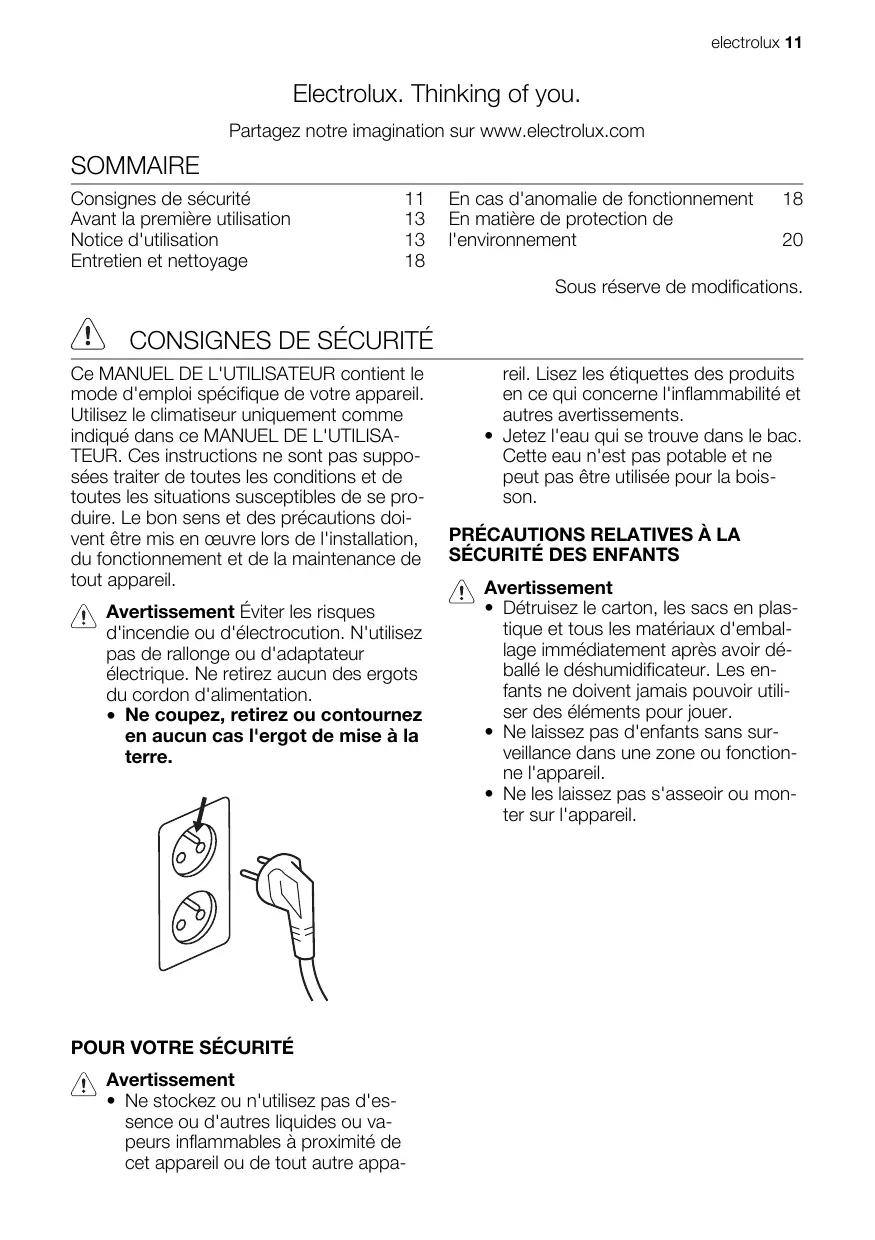

electrolux 11 Electrolux. Thinking of you. Partagez notre imagination sur www.electrolux.com SOMMAIRE Consignes de sécurité 11 En cas d'anomalie de fonctionnement 18 Avant la première utilisation 13 En matière de protection de Notice d'utilisation 13 l'environnement 20 Entretien et nettoyage 18 Sous réserve de modifications. l\ CONSIGNES DE SÉCURITÉ Ce MANUEL DE L'UTILISATEUR contient le reil. Lisez les étiquettes des produits mode d'emploi spécifique de votre appareil. en ce qui concerne l'inflammabilité et Utilisez le climatiseur uniquement comme autres avertissements. indiqué dans ce MANUEL DE L'UTILISA- + Jetez l'eau qui se trouve dans le bac. TEUR. Ces instructions ne sont pas suppo- Cette eau n'est pas potable et ne sées traiter de toutes les conditions et de peut pas être utilisée pour la bois- toutes les situations susceptibles de se pro- Son. duire. Le bon sens et des précautions doi- a à vent être mis en œuvre lors de l'installation, PRÉCAUTIONS RELATIVES À LA du fonctionnement et de la maintenance de SÉCURITÉ DES ENFANTS tout appareil. VAN Avertissement Avertissement Éviter les risques d'incendie ou d'électrocution. N'utilisez pas de rallonge ou d'adaptateur électrique. Ne retirez aucun des ergots du cordon d'alimentation. + Ne coupez, retirez ou contournez en aucun cas l'ergot de mise à la terre.
Avertissement + Ne stockez ou n'utilisez pas d'es- sence où d'autres liquides ou va- peurs inflammables à proximité de cet appareil ou de tout autre appa- + Détruisez le carton, les sacs en plas- tique et tous les matériaux d'embal- lage immédiatement après avoir dé- ballé le déshumidificateur. Les en- fants ne doivent jamais pouvoir utili- ser des éléments pour jouer. Ne laissez pas d'enfants sans sur- veillance dans une zone ou fonction- ne l'appareil. Ne les laissez pas s'asseoir ou mon- ter sur l'appareil.
12 electrolux INFORMATIONS ÉLECTRIQUES {À Avertissement + Pour votre sécurité et votre protec- tion, ce déshumidificateur est équipé d'un cordon d'alimentation avec pri- se de mise à la terre à trois ergots. Ne coupez ou retirez en cas l'ergot rond de mise à la terre de la prise. Votre déshumidificateur doit être branché directement sur une prise à trois ergots polarisés correctement mise à la terre. Si la prise murale que vous souhaitez utiliser n'accepte pas les prises à trois ergots ou si vous n'êtres pas sûr qu'elle est correcte- ment mise à la terre ou protégée par un fusible temporisé ou un disjonc- teur, demandez à une électricien qualifié d'installer une prise conforme National Electrical Code ou autres codes ou règlements locaux en vi- gueur. N'utilisez pas de rallonge ou d'adaptateur électrique. Ne tirez jamais sur le cordon d'ali- mentation pour débrancher le dés- humidificateur. Tenez toujours ferme- ment la prise et sortez-la de la prise murale. Ne pincez pas, ne courbez pas ou ne nouez pas le cordon d'alimenta- tion.
CONSIGNES DE SÉCURITÉ
r les blessures graves ou les décès + Ce déshumidificateur contient des pièces qui ne peuvent pas être répa- rées l'utilisateur. Faites toujours ap- pel à un réparateur agréé par Elec- trolux pour les réparations. Ne mettez pas vos doigts ou des ob- jets dans la zone d'écoulement de l'air ou la grille avant de l'appareil. Ne mettez pas le déshumidificateur en fonctionnement ou ne l'arrêtez pas en tirant sur le cordon d'alimen- tation ou en coupant le courant sur le boîtier électrique. Ne coupez pas où n'endommagez pas le cordon d'alimentation. Si le cordon d'alimentation est en- dommagé, il ne doit être remplacé que par un un réparateur agréé par Electrolux. En cas de mauvais fonctionnement (étincelles, odeur de brûlé, etc.), ar- rêtez immédiatement l'appareil, dé- connectez le cordon d' alimentation et faites à appel à un réparateur agréé par Electrolux. N'utilisez jamais le déshumidificateur avec les mains mouillées. Ne tirez pas sur le cordon d'alimen- tation. L'eau de votre déshumidificateur n'est pas potable A\ Attention Pour éviter les blessures ou les dommages à l'appareil ou à d'autres éléments + Ne dirigez pas le flux d'air sur des foyers ou d'autres sources de cha- leur car cela peut provoquer des ex- plosions. Ne montez pas sur l'appareil et ne posez pas d'objets dessus. Ne suspendez pas d'objets à l'appa- reil. Ne posez pas de récipients conte- nant des liquides sur l'appareil. Éteignez le déshumidificateur à la source d'alimentation quand vous prévoyez de ne pas l'utiliser pendant une période prolongée. Faites fonctionner l'appareil avec le filtre à air en place. N'obstruez pas ou ne couvrez pas la grille d'entrée, la zone d'écoulement ou les ports de sortie. Assurez-vous que tout équipement électrique/électronique est placé à une distance d'un mètre de l'appa- reil. N'utilisez pas ou ne stockez pas de gez inflammable à proximité de l'ap- pareil.
1. Le déshumidificateur doit fonctionner
dans un zone close pour être le plus ef- ficace. Fermez toutes les portes, les fe- nêtres et autres ouvertures de la pièce vers l'extérieur. L'efficacité du déshumi- dificateur dépend du taux d'humidité de l'air qui pénètre dans la pièce.
2. Posez le déshumidificateur dans un
emplacement qui ne limite pas le débit d'air depuis l'avant de l'appareil ou des évents à lames situés sur le côté gau- che de l'armoire.
3. Un déshumidificateur fonctionnant dans
une cave n'aura que peu ou pas d'effet sur les zones de stockage adjacentes, comme un placard, à moins qu'il existe une circulation d'air adéquate entrant et sortant de la zone. Il peut être né- cessaire d'installer un second déshumi- dificateur dans la zone close pour obte- nir un séchage satisfaisant.
4. Le déshumidificateur doit être installé
Sur un sol de niveau capable de le sou- tenir ainsi qu'un bac plein d'eau. NOTICE D'UTILISATION
5. Il doit exister un espace libre d'au

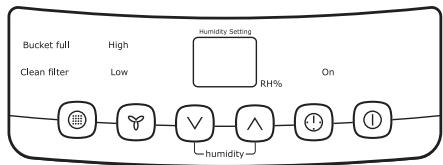

moins 30 cm autour du déshumidifica- teur. PROCÉDURE Quand l'appareil démarre, le ventilateur commence à pousser l'air humide au tra- vers des bobines de déshumidification. Les bobines condensent ou extraient l'humidité de l'air qui passe ensuite, chaud et sec, dans la pièce par les évents à lames. L'hu- midité extraite de l'air est recueillie dans un bac situé à l'avant du déshumidificateur. L'appareil est conçu pour fonctionner entre 5 °C (41 °F) et 35 °C (96 °F). L'appareil ne fonctionnera pas correctement en dehors de cette plage de températures ou ses per- formances en seront fortement affectées. Le circuit « Compresseur » dispose d'un dispositif de démarrage différé de 3 minutes dans le cas où l'appareil est allumé puis éteint rapidement. Ceci permet d'éviter la surchauffe du compresseur et le déclen- chement possible du disjoncteur. Assurez- vous que le réservoir est correctement monté sinon l'appareil ne s'allumera pas. Laissez l'appareil revenir à température am- biante avant de le faire fonctionner. Pour faire fonctionner le déshumidificateur, pro- cédez aux étapes suivantes : l'appareil doit être mis en position droite pendant une heure avant de fonctionner.
1. Branchez le cordon d'alimentation à
une prise 220 V CA correctement reliée à la terre. Si le voyant BUCKET FULL est allumé, retirez la prise et réinstallez-la pour réin- itialiser l'interrupteur à flotteur.

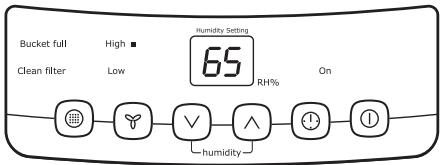

2. Pour mettre l'appareil en marche, ap-
puyez sur la touche ON/OFF L'ap- pareil va fonctionner avec les réglages d'usine, à savoir une vitesse du ventila- teur élevée et en mode CONTINU. Dans le mode CONTINU, l'appareil va uniquement afficher CO et pas l'humi- dité de la pièce. Il est recommandé de laisser l'appareil fonctionner en mode CONTINU pendant les trois ou quatre premiers jours jusqu'à ce que la con- densation et les odeurs d'humidité aient été éliminées.

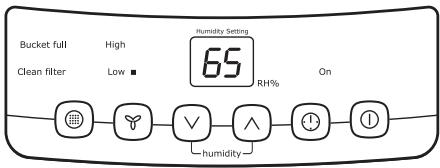

Après quelques jours, une fois que l'hu- midité relative aura diminué, appuyez sur le touche HUMIDITY (2) ou () pour choisir une valeur comprise entre 35 et 85%, de sorte que la pièce soit mainte- nue à un taux d'humidité agréable. En appuyant sur la touche (1) ou () vous allez modifier le taux d'humidité par in- créments de 5 %. Une fois que vous avez réglé le taux d'humidité souhaité, l'affichage va indiquer le taux d'humi- dité réel de la pièce. À tout moment, vous pouvez revenir au mode CONTI- NU en appuyant sur la touche HUMIDI- TY (9) ce qui va réduire l'humidité relati- ve par incréments de 5 % jusqu'à ce que l'affichage indique CO. Vous pouvez également utiliser la tou- che VITESSE VENTILATEUR (+) pour augmenter HIGH ou réduire LOW la vi- tesse du ventilateur. Le voyant lumi- neux vous indique le réglage choisi. Une vitesse du ventilateur plus élevée se traduit par une extraction plus rapide de l'humidité.

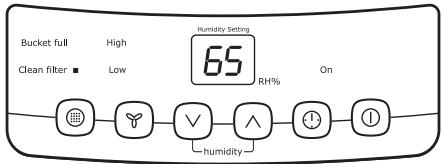

5. Le voyant CLEAN FILTER s'allume
après 250 heures de fonctionnement. À ce moment, consultez le section Entre- tien et nettoyage pour retirer et nettoyer le filtre. Une fois que le filtre a été net- toyé et remis ne place, appuyez sur la touche FILTRE (®) pour désactiver le voyant.

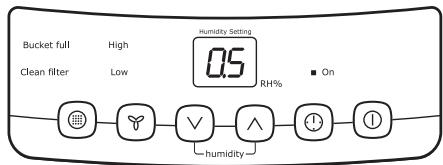

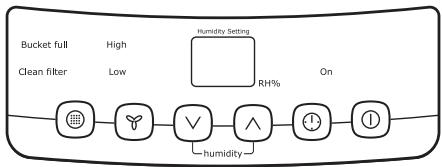

La fonction MINUTERIE vous permet d'utiliser l'appareil en mode Départ dif- féré ou Arrêt différé de 0,5 à 24 heures. Si l'appareil fonctionne, sélectionnez Minuterie pour qu'il s'arrête après le nombre d'heures sélectionné (Arrêt dif- féré). Si l'appareil est arrêté, sélection- nez Minuterie pour qu'il fonctionne après le nombre d'heures sélectionné (Départ différé). Réglage de la MINUTERIE : Appuyez tout d'abord sur la touche MI- NUTEUR (©) , puis réglez le minuteur en appuyant ou en maintenant la tou- che (4) ou (9) enfoncée pour modifier le minuteur par paliers de 30 minutes jus- qu'à 10 heures, puis par paliers de 1 heure jusqu'à 24 heures. Le contrôle procédera au compte à rebours du temps restant (8, 7,5, 7, etc.) jusqu'à ce que l'appareil démarre ou s'arrête. En cas de Départ différé, la vitesse du ventilateur et l'humidité maintenus se- ront les mêmes que lors du réglage précédent. Une fois que le réglage du MINUTEUR est terminé, rappuyez sur à tout instant pour désactiver la fonction MINUTERIE. Le fonction Départ/Arrêt différé fonc- tionnera jusqu'à ce que l'appareil dé- marre ou s'arrête. Quand cela s'est produit, les étapes ci-dessus doivent être répétées. — Avant de saisir le réglage de la MI- NUTERIE, assurez-vous que l'appa- reil est bien alimenté. — Avant de saisir le réglage de la MI- NUTERIE, assurez-vous de tout d'abord sélectionner le taux d'humi- dité souhaité pour la pièce en appuy- ant sur la touche HUMIDITY (9) ou electrolux 15 7... Pour arrêter l'appareil, appuyez sur la CODES D'ANOMALIE Si l'affichage indique « AS » ou « ES », un capteur est défaillant. Contactez votre ser- vice après-vente.
ÉLIMINATION DE L'EAU RECUEILLIE

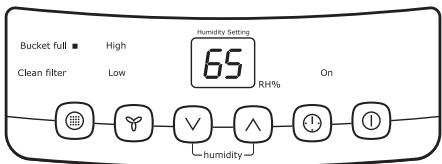

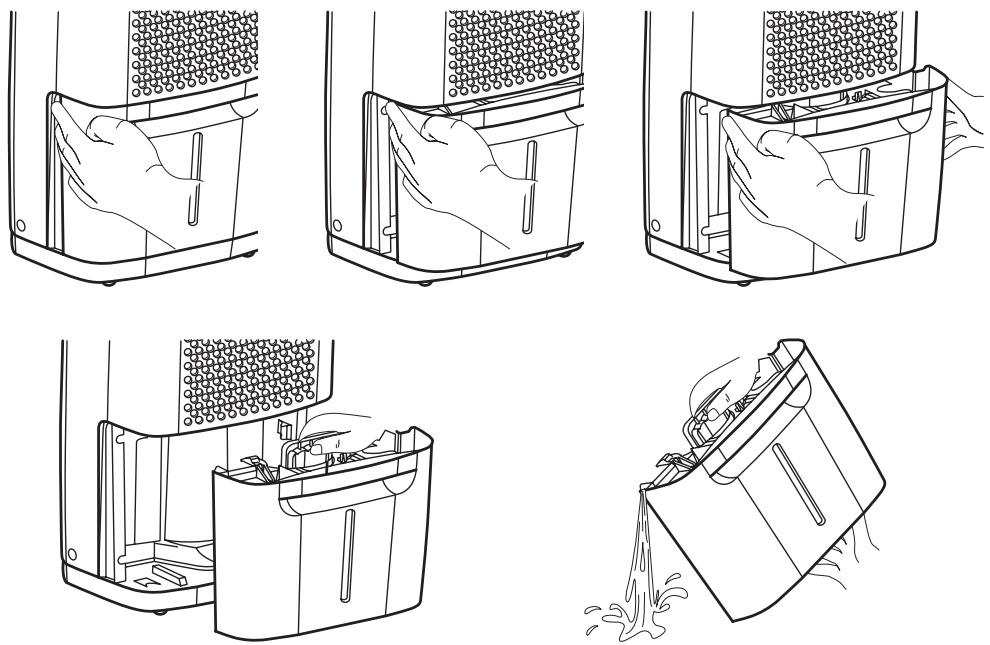

— Lorsque le bac est plein, l'appareil s'arrête et le voyant BUCKET FULL s'allume. — Ne déplacez pas l'appareil car de l'eau pourrait se répandre sur le sol. — Appuyez délicatement sur les côtés du bac afin de le désolidariser de l'appareil. — Sortez le bac comme indiqué sur les illustrations ci-dessous et videz-le. — Remettez le bac vide en place dans l'appareil ; l'appareil redémarre. — Un déclic se fait entendre lorsque le bac est en position correcte. Avertissement Jetez l'eau qui se trouve dans le bac. Cette eau n'est pas potable et est impropre à la consommation.

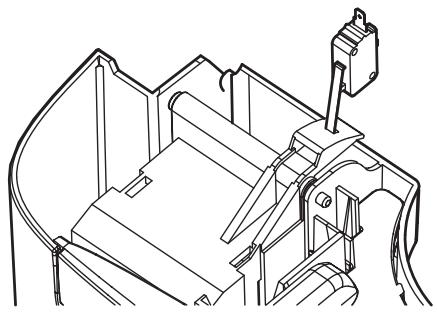

16 electrolux Si le voyant BUCKET FULL ne s'éteint pas, assurez-vous que le flotteur est enclenché correctement, comme illustré ci-dessous.
FONCTIONNEMENT EN VIDANGE
CONTINUE Pour une vidange continue, vous avez be- soin d'un tuyau d'arrosage et d'une canali- sation d'évacuation à proximité pour que l'eau puisse s'écouler.
Desserrez le bouchon de vidange situé à l'arrière de l'appareil. (fig.1) Insérez l'extrémité filetée femelle du tuyau dans le raccord de vidange de l'appareil (fig. 2). Vissez le tuyau d'arrosage sur la partie filetée du raccord. (fig.3) Assurez-vous que le raccord est bien serré et qu'il n'y a pas de fuite. Dirigez le tuyau vers la canalisation d'évacuation en vous assurant qu'il n'y a pas de pliure susceptible de bloquer l'écoulement de l'eau. Placez l'extrémité du tuyau dans la ca- nalisation d'évacuation. (fig.4) Sélectionnez le taux d'humidité et la vi- tesse du ventilateur souhaités sur l'ap- pareil pour que la vidange continue dé- marre.
electrolux 17 fig. 3 fig. 4 Important 2. Sile mode de vidange continue n'est
1. Vérifiez bien l'étanchéité du raccord au pas sélectionné, le bouchon de vidange
niveau du tuyau. En cas de fuite, même doit rester fermé afin d'éviter les fuites. minime, remplacez le joint du tuyau et resserrez le tuyau.

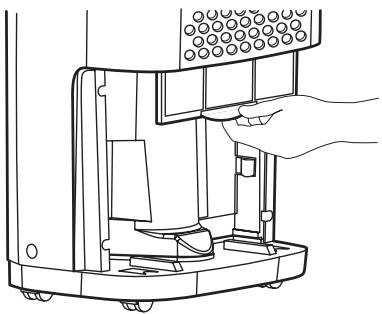

— Retirez le filtre toutes les deux se- maines en conditions de fonctionne- ment normales. — Pour retirer le filtre, retirez le bac puis tirez le filtre vers le bas. — Lavez le filtre à l'eau claire puis sé- chez-le. — Réinstallez le filtre, puis remettez le bac en place.
— Époussetez l'armoire avec un tissu exempt d'huile ou un tissu humide. — Aspirez la grille à l'aide d'une brosse.
— Nettoyez le bac avec de l'eau chau- de et du détergent. STOCKAGE Quand l'appareil est inutilisé, débranchez-le et utilisez un rembobineur de cordon com- me indiqué pour votre modèle. Déshumi ateur 15 ou 25 litres
EN CAS D'ANOMALIE DE FONCTIONNEMENT
Avant de faire appel au service après vente, étudiez cette liste. Cela peut vous permet- tre d'économiser su temps et de l'argent. Cette liste répertorie les problèmes cou- PROBLÈME
LE DÉSHUMIDIFICATEUR NE FONCTIONNE
PAS rants qui ne sont pas le résultat de défauts des pièces ou de la fabrication de cet ap- pareil. SOLUTION La prise murale est débranchée. Enfoncez fer- mement la prise dans a prise murale. Fusible de l'installation domestique grillé ou dis- joncteur déclenché. Remplacez le fusible par un modèle temporisé ou réinitialisez le disjoncteur. Le niveau de séchage sélectionné a été atteint. Le déshumidificateur s'arrête automatiquement quand la quantité d'humidité sélectionnée a été extraite de l'air. Si vous voulez extraire plus d'humidité, sélectionnez CONTINU en utilisant la touche ou la manette d'humidité. Une fois que le déshumidificateur a démarré ialisez la com- mande sur le réglage souhaité.
LA PIÈCE N'EST PAS ASSEZ SÈCHE electrolux 19 Bac mal installé. Voir « Élimination de l'eau re- cueillie ». L'eau a atteint dans le bac le niveau présélec- tionné. Dans un tel cas, le déshumidificateur s'arrête automatiquement. Videz le bac et re- mettez-le en position. Le déshumidificateur n'est pas en fonctionne- ment. Mettez l'appareil en fonctionnement. Le voyant BUCKET FULL s'allume. Retirez le bac, videz l'eau et réinstallez le bac correcte- ment. Les fenêtres ou les portes à proximité du déshu- midificateur sont ouvertes sur l'extérieur. Fermez les fenêtres ou les portes donnant sur l'extérieur. La zone à déshumidifier est trop vaste. Vérifiez. que la capacité de l'appareil est adéquate avec: votre vendeur. Le mouvement de l'air autour du déshumidifica- teur est bloqué. Le grille est peut-être sale. Uti- sez une brosse ou un aspirateur pour nettoyer la grill. Voir « Entretien et nettoyage ». Le déshu- midificateur doit être placé dans un espace ou le flux d'air dans la bobine arrière ou à travers de la grille avant n'est pas limité. Le déshumidificateur a été installé ou redémarré récemment. Plus le taux d'humidité de la pièce est élevé, plus longtemps le déshumidificateur fonctionne. Le déshumidificateur est en mode CONTINU et restera dans ce mode ; utilisez la touche ou la manette d'humidité pour régler un niveau RH% plus élevé. Le réglage de l'humidité est top élevé. Appuyez sur la touche HUMIDITY ou faites tourner la ma- nette vers un réglage plus faible ou choisissez CONTINU pour un séchage maximum. Le déshumidificateur a été installé ou redémarré récemment. Plus le taux d'humidité de la pièce est élevé, plus le temps nécessaire pour que l'air de la pièce devienne sec est long. Le déshumidificateur ne dispose pas d'un espa- ce suffisant pour fonctionner. Le flux d'air vers la grille avant est bloqué. Voir « Choix d'un empla- cement ». La température ambiante est trop faible. L'appa- rell ne fonctionne pas de façon satisfaisante si la température ambiante est inférieure à 5 °C: {41 °F). Voir « Conditions de fonctionnement ». Voir les cause dans LE DÉSHUMIDIFICATEUR
Le déshumidificateur a été mis récemment sous tension. Ce phénomène est normal, il est dû au réfrigérant qui circule à l'intérieur de la bobine. Le givre disparaît en général au bout de 60 mi- nutes. La température ambiante est trop faible. Tous les modèles fonctionnent de façon satisfaisante à des températures supérieures à 5 °C (41 ‘F). L'air se déplace au travers du déshumidificateur. Ce bruit est normal. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Le symbole Æ sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. Avertissement CE PRODUIT
DÉCHETS. Ne pas libérer le R-134A dans l'atmosphère. Le R-134A est un gaz à effet de serre, concerné par le protocole de Kyoto, dont le Potentiel global de réchauffement (GWP) est de
