MANUALE UTENTE EXD25DN3W AEG-ELECTROLUX

Per conoscere meglio il nostro modo di pensare, visitate il sito www.electrolux.com

INDICE

Informazioni per la sicurezza	31	Pulizia e cura	37
Preparazione al primo utilizzo	32	Cosa fare se...	38
Istruzioni d'uso	33	Considerazioni ambientali	39

Con riserva di modifiche.

INFORMAZIONI PER LA SICUREZZA

Il presente MANUALE DI ISTRUZIONI fornisce le indicazioni di utilizzo specifiche per il modello acquistato. Utilizzare il deumidificatore soltanto come indicato nel presente MANUALE DI ISTRUZIONI. Queste istruzioni non contemplano qualsiasi possibile condizione e situazione che si potrebbe verificare. L'installazione, l'utilizzo e la manutenzione di qualsiasi apparecchio devono sempre avvenire rispettando il buonsenso e prestando la massima attenzione.

Avvertenza! Evitare i pericoli di incendio o di scossa elettrica. Non utilizzare prolunghe o adattatori. Non togliere nessuno dei poli dal cavo di alimentazione.

- Mai, in nessun caso, tagliare, rimuovere o bypassare il polo di messa a terra.

- Non conservare o usare benzina o altri vapori e liquidi infiammabili vicino a questo o ad altri apparecchi. Leggere le etichette sul prodotto per av-

vertenze relative all'infiammabilità e ad altri rischi.

- Svuotare l'acqua accumulata nel secchiello. L'acqua non è potabile e non va bevuta.

PRECAUZIONI PER LA SICUREZZA DEI BAMBINI

Avvertenza!

• Smaltire il cartone, le borsine di plastica e altri materiali da imballaggio subito dopo che il deumidificatore è stato disimballato. Non consentire mai ai bambini di giocare con questi oggetti.
• Non lasciare che i bambini agiscano inosservati nell'area dove è in funzione l'apparecchio.
• Non consentire ai bambini di sedersi o stare in piedi sopra l'apparecchio.

INFORMAZIONI ELETTRICHE

Avvertenza!

- Per la sicurezza e la protezione dell'utilizzatore, il cavo di alimentazione di questo deumidificatore è corredato di una spina di messa a terra a tre poli. Mai, in nessun caso tagliare o rimuovere dalla spina il polo rotondo di messa a terra.

- Il deumidificatore deve essere inserito direttamente in una presa elettrica debitamente messa a terra e polarizzata a tre poli. Qualora la presa a muro che si desidera utilizzare non fosse adatta a una spina a tre poli, oppure nel dubbio che la presa sia adeguatamente messa a terra o protetta da un fusibile temporizzato o da un interruttore di circuito, far installare da un elettricista qualificato la presa adatta, conformemente al Codice Elettrico Nazionale e alle normative e disposizioni locali in vigore. Non utilizzare prolunghe o adattatori.

- Non staccare mai la spina del deumidificatore tirando il cavo di alimentazione. Afferrare sempre saldamente la spina ed estrarla in modo deciso dalla presa.

- Non forare, piegare o annodare il cavo di alimentazione.

PRECAUZIONI PER LA SICUREZZA

Attenzione

Evitare lesioni gravi o mortali

- Il deumidificatore non contiene componenti che possano essere riparati dall'utilizzatore. Per le riparazioni, rivolgersi sempre a un tecnico di manutenzione autorizzato da Electrolux.

- Non inserire o appoggiare le dita o altri oggetti nell'area di scarico dell'aria o sulla griglia anteriore dell'apparecchio.

- Non accendere o spegnere il deumidificatore staccando il cavo di ali-

mentazione oppure staccando l'ali- mentazione dalla scatola elettrica.

• Non tagliare o danneggiare il cavo di alimentazione.
• Nel caso il cavo di alimentazione fosse danneggiato, farlo sostituire soltanto da un tecnico di manutenzione autorizzato Electrolux.
• In caso di guasto (scintille, odore di bruciato, ecc.) spegnere immediata-mente l'apparecchio, staccare il cavo di alimentazione e contattare un tecnico di manutenzione autorizzato Electrolux.
• Non utilizzare l'apparecchio con le mani bagnate.
  • Non tirare il cavo di alimentazione.
• Non bere l'acqua prodotta dal deumidificatore.

Attenzione

Evitare possibili lesioni o danni all'apparecchio o alle altre proprietà.

• Non dirigere il flusso dell'aria sui caminetti o su altre fonti di calore per evitare possibili fiammate.
• Evitare di arrampicarsi o appoggiare degli oggetti sull'apparecchio.
• Non appendere oggetti sull'apparecchio.
• Evitare di appoggiare eventuali contenitori con dei liquidi sull'apparecchio.
• Quando inutilizzato per un periodo prolungato, spegnere il deumidificatore dalla sorgente di alimentazione.
• Far funzionare l'apparecchio con il filtro dell'aria montato.
• Non ostruire o coprire la griglia di entrata, l'area di scarico e le aperture di uscita.
• Assicurarsi che qualsiasi apparecchio elettrico/elettronico si trovi a una distanza minima di 90 cm circa.
• Non utilizzare o conservare gas infiammabili vicino all'apparecchio.

PREPARAZIONE AL PRIMO UTILIZZO

SCELTA DEL LUOGO DI INSTALLAZIONE

Importante

1. Per garantire la massima efficacia, il deumidificatore deve essere utilizzato in uno spazio chiuso. Chiudere tutte le porte, finestre e altre aperture esterne

affacciate sulla stanza. L'efficacia del deumidificatore dipende dal tasso di ingresso nella stanza di nuova aria carica di umidità.

1. Collocare il deumidificatore in una posizione tale da non limitare il flusso dell'aria attraverso la parte anteriore dell'apparecchio oppure dai deflettori di uscita dell'aria.
2. Un deumidificatore installato in una cantina darà risultati scarsi o nulli in un eventuale spazio chiuso adiacente, come ad esempio un armadio, a meno che non sia prevista una circolazione adeguata dell'aria in entrata e in uscita da tale spazio. Per ottenere un'asciugatura soddisfacente, potrebbe essere necessario installare un secondo deumidificatore nello spazio chiuso.
3. Il deumidificatore deve essere installato su un pavimento piano in grado di sostenerne il peso con il secchiello dell'acqua pieno.
4. Attorno al deumidificatore rispettare uno spazio minimo di 30 cm.

COME FUNZIONA

Quando l'apparecchio viene acceso, la ventola inizia a tirare l'aria carica di umidità at-

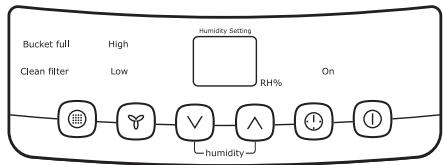

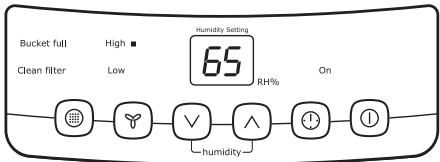

ISTRUZIONI D'USO

Prima di procedere con l'azionamento dell'apparecchio, attendere che raggiunga la temperatura ambiente. Per iniziare a mettere in funzione il deumidificatore, eseguire queste operazioni:

Lasciare l'apparecchio in posizione verticale per un'ora prima di metterlo in funzione.

1. Infilare il cavo di alimentazione in una presa da 220 V AC debitamente messa a terra.

Se la spia BUCKET FULL è accesa, togliere e inserire di nuovo il secchiello per resettare l'interruttore del livello di sicurezza.

traverso lo scambiatore d'aria. Lo scambiatore condensa o estrae l'umidità dall'aria che fuoriesce attraverso i deflettori sotto forma di aria secca e calda. L'umidità estratta dall'aria viene raccolta in un secchiello posto nella parte frontale del deumidificatore.

L'apparecchio è stato progettato per funzionare tra 5° e 35° C (41° e 96° F). Se la temperatura non fosse compresa nell'intervallo prescritto, l'apparecchio non funzionerà correttamente oppure il rendimento dell'apparecchio calerà sensibilmente.

Il circuito del "compressore" prevede un avvio ritardato automatico di 3 minuti nel caso l'apparecchio venga spento e riacceso velocemente. Questo accorgimento previene il surriscaldamento del compressore e la possibile attivazione dell'interruttore principale. Assicurarsi che il serbatoio sia montato correttamente, in caso contrario l'apparecchio non si accenderà.

1. Per accendere l'apparecchio, premere il pulsante ON/OFF Ⓐ . L'apparecchio funzionerà nella modalità predefinita CONTINUO e con la ventola ad alta velocità. In modalità CONTINUO, l'apparecchio visualizzerà soltanto l'indicazione CO e non l'umidità della stanza. Si consiglia di lasciare l'apparecchio in funzione nella modalità CONTINUO per i primi tre o quattro giorni, fino a quando gli odori di traspirazione e umidità saranno scomparsi.

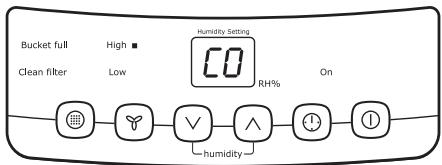

1. Dopo alcuni giorni, quando l'Umidità Relativa sarà diminuita, premere i pulsanti HUMIDITY ⚠ o √ per scegliere un valore tra il 35% e l'85% e mantene-re nella stanza un livello di umidità gra-devole. Premendo i pulsanti ⚠ o √ si modificherà l'umidità scelta per incre-menti del 5%. Una volta impostata l'u-midità desiderata, nel display sarà visualizzata l'umidità ambiente attuale. Se in un qualsiasi momento si volesse tornare alla modalità CONTINUO, pre-mendo il pulsante HUMIDITY √ si ab-basserà l'Umidità Relativa per incre-menti del 5% fino a quando sul display sarà visualizzata l'abbreviazione CO.

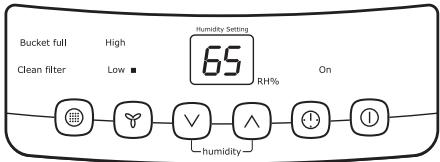

1. Si può anche utilizzare il pulsante VELOCITÀ VENTOLA 🎨 per cambiare la velocità della ventola in HIGH o LOW. La spia indicherà l'impostazione selezionata. Maggiore sarà la velocità della ventola e più veloce sarà l'eliminazione dell'umidità.

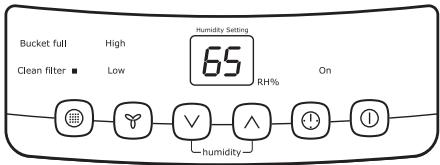

1. La spia CLEAN FILTER si illumina dopo 250 ore di funzionamento. Allo scadere di tale intervallo, fare riferimento alla sezione dedicata alla cura e pulizia per la rimozione e la pulizia del filtro. Una volta pulito e sostituito il filtro, sarà sufficiente premere il pulsante FILTRO @ per spegnere la spia.

1. La funzione TIMER consente di impostare l' Avvio o l'Arresto Ritardato dell'apparecchio scegliendo da un minimo di mezz'ora a un massimo di 24 ore. Se l'apparecchio è in funzione, scegliendo l'opzione Timer l'apparecchio si spegnerà negli orari impostati (Arresto ritardato). Se l'apparecchio è spento, scegliendo l'opzione Timer l'apparecchio si accenderà negli orari impostati (Avvio ritardato).

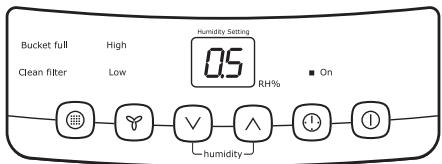

Impostazione timer:

Premere il pulsante TIMER Ⓗ, quindi regolare l'impostazione del timer agendo più volte oppure tenendo il pulsante ∧ o √ premuto per cambiare le impostazioni del timer di mezz'ora alla volta fino a 10 ore e di 1 ora alla volta fino a 24 ore. Il dispositivo di controllo effettuerà il conto alla rovescia del tempo rimanente (8, 7,5, 7, ecc.) prima che l'apparecchio si avvii o si fermi. Per l'Avvio ritardato, la velocità della ventola e l'umidità mantenuta saranno le stesse dell'impostazione precedente. Al termine dell'impostazione TIMER, premendo il pulsante TIMER Ⓤ di nuovo in qualsiasi momento si arresterà il funzionamento del TIMER. La funzione di Avvio/Arresto ritardato funzionerà fino all'avvio o arresto dell'apparecchio. Quindi, ripetere di nuovo i passaggi indicati in precedenza.

• Prima di inserire l'impostazione del TIMER, assicurarsi che la corrente sia alimentata all'apparecchio.
• Prima di inserire l'impostazione del TIMER, assicurarsi che premendo HUMIDITY ⏻ o √ si imposti l'umidità ambiente desiderata.

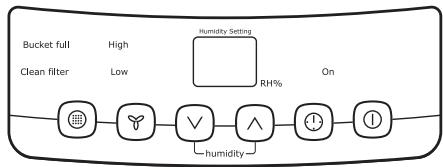

7. Per spegnere l'apparecchio, premere il pulsante ON/OFF Ⓐ.


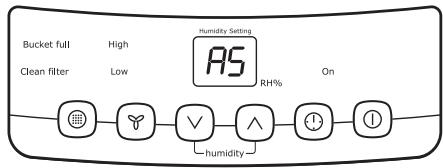

CODICI DI ERRORE

Se il display riporta "AS" o "ES", significa che un sensore si è guastato. Contattare il proprio Centro di Assistenza autorizzato.

ELIMINAZIONE DELL'ACQUA RACCOLTA

1. Svuotamento del secchiello:

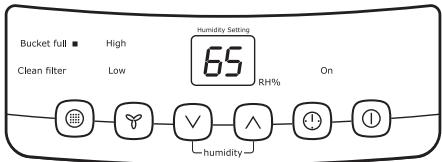

- quando il secchiello è pieno, l'apparecchio si spegne e la spia BUCKET FULL si illumina.

• Non spostare l'apparecchio per evitare di rovesciare l'acqua sul pavimento.
• Premere delicatamente i lati del secchiello per sganciarlo dall'apparecchio.
• Togliere il secchiello come illustrato nelle foto in basso e svuotarlo.
• Rimettere il secchiello vuoto dentro l'apparecchio e una volta posizionato correttamente, l'apparecchio si azionerà di nuovo.
• Quando il secchiello è nella posizione corretta si sente uno scatto

Avvertenza! Svuotare l'acqua accumulata nel secchiello. L'acqua non è potabile e non va bevuta.

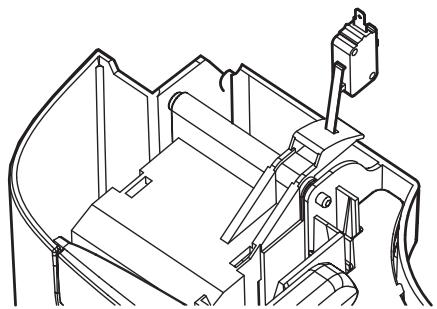

Se la spia BUCKET FULL non si spegne, accertarsi che il galleggiante sia inserito correttamente come indicato nello schema.

FUNZIONAMENTO DELLO SCARICO CONTINUO

Per garantire il funzionamento dello scarico continuo è necessario un tubo da giardino e uno scarico nelle vicinanze nel quale dirige-re l'acqua

1. Svitare il tappo di scarico sul retro dell'apparecchiatura. (fig.1)
2. Inserire l'estremità filettata femmina del tubo nel connettore di scarico dell'apparecchiatura (fig. 2).
3. Avvitare il tubo da giardino sulla porzione filettata del connettore. (fig.3)
4. Assicurarsi che tutti i collegamenti siano avvitati saldamente e che non ci siano perdite.
5. Indirizzare il tubo verso lo scarico, assicurandosi che non ci siano punti schiacciati che bloccano il flusso dell'acqua.
6. Inserire l'estremità del tubo flessibile nello scarico. (fig.4)
7. Impostare l'umidità e la velocità della ventola desiderate sull'apparecchiatura per attivare lo scarico continuo.

1. Controllare la tenuta tra il tubo flessibile e il connettore di scarico. In presenza di una piccola perdita sostituire la guarnizione del tubo e stringerlo di nuovo.

PULIZIA E CURA

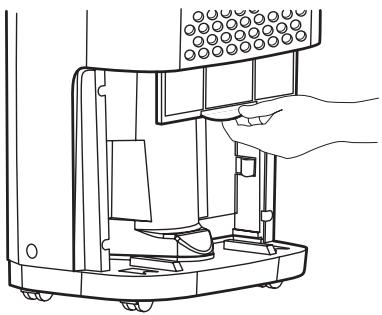

1. Filtro

2. Togliere il filtro ogni due settimane in condizioni di funzionamento normale.

3. Per togliere il filtro, estrarre il secchiello e spingere il filtro verso il basso.
4. Lavare il filtro con dell'acqua pulita e asciugare.

5. Reinstallare il filtro e montare di nuovo il secchiello.

6. Unità

7. Spolverare l'unità con un panno non unto o un panno umido.

8. Aspirare la griglia con l'accessorio a spazzola.

9. Secchiello dell'acqua

- Pulire il secchiello con acqua calda e detergente.

CONSERVAZIONE

Quando inutilizzato, staccare l'apparecchio dalla corrente e utilizzare l'avvolgicavo indicato per il proprio modello.

Deumidificatore da 15 o 25 litri:

1. Se non viene selezionata la modalità di scarico continuo, il tappo di scarico deve essere avvitato saldamente per evitare possibili perdite.

Prima di richiedere assistenza, vedere questo elenco. Potrà aiutare a risparmiare tempo e denaro. Questo elenco riporta le situa-

zioni comuni che non risultano da una lavorazione inadeguata o da materiali difettosi in questo apparecchio.

EVENTO

IL DEUMIDIFICATORE NON FUNZIONA

SOLUZIONE

La spina non è ben inserita nella presa. Spingere a fondo la spina nella presa a muro.

È saltato un fusibile di casa oppure è scattato un interruttore. Sostituire il fusibile con un tipo a ritardato oppure resettare l'interruttore.

Non è stato raggiunto il livello di asciugatura selezionato. Il deumidificatore si spegne automaticamente una volta che la quantità di umidità selezionata viene eliminata dall'aria. Per eliminare ancora più umidità, selezionare CONTINUO con il pulsante o la manopola per l'umidità. Dopo l'avvio del deumidificatore, resettare il comando sull'impostazione desiderata.

Il secchiello non è installato correttamente. Vedi "Eliminazione dell'acqua raccolta".

L'acqua nel secchiello ha raggiunto il livello preimpostato. Il deumidificatore si spegne automaticamente. Svuotare il secchiello e rimetterlo al suo posto.

Il deumidificatore non è acceso. Accendere l'apparecchio.

La spia BUCKET FULLè accesa. Togliere il secchiello, svuotare l'acqua e reinstallarlo correttamente.

IL DEUMIDIFICATORE FUNZIONA TROPPO

Le porte o le finestre vicino al deumidificatore sono aperte verso l'esterno. Chiudere tutte le finestre o porte verso l'esterno.

L'area da deumidificare è troppo vasta. Verifica-re con il proprio rivenditore se la capacità è suffi-ciente.

	Il movimento dell'aria attraverso il deumidificatore è bloccato. La griglia potrebbe essere sporca. Utilizzare l'accessorio a spazzola dell'aspirapolvere per pulire la griglia. Vedere il capitolo "Pulizia e cura". Il deumidificatore va collocato in uno spazio che non limiti il flusso dell'aria nello scambiatore posteriore o fuori dalla griglia frontale.
	Il deumidificatore è stato installato o riavviato di recente. Più alto è il livello di umidità nella stanza, più a lungo funzionerà il deumidificatore.
	Il deumidificatore si trova in modalità CONTINUO e rimane in questa modalità, utilizzare il pulsante o la manopola dell'umidità per impostare un livello RH% superiore.
IL DEUMIDIFICATORE STA FUNZIONANDO MA LA STANZA NON E' ABBASTANZA ASCIUTTA.	Il valore impostato nel termostato è troppo alto. Premere il pulsante HUMIDITY oppure ruotare la manopola su un valore inferiore oppure adottare la modalità CONTINUO per ottenere la massima asciugatura.
	Il deumidificatore è stato installato o riavviato di recente. Più alto è il livello di umidità nella stanza, più tempo ci vorrà per asciugare l'aria nella stanza.
	Il deumidificatore non ha uno spazio sufficiente per funzionare. Il flusso dell'aria sulla griglia anteriore è bloccato. Vedi "Scelta del luogo di installazione".
	La temperatura ambiente è troppo bassa. L'apparecchio non funziona come desiderato se la temperatura ambiente è inferiore a 5°C (41°F). Vedi "Condizioni di funzionamento".
	Fare riferimento alle cause indicate in IL DEUMIDIFICATORE FUNZIONA TROPPO.
SULLO SCAMBIATORE SOPRA IL SECCHIEL-LO APPARE DEL GHIACCIO.	Il deumidificatore è stato acceso di recente. Questa condizione è normale ed è dovuta al refrigerante che scorre nello scambiatore. Il ghiaccio generalmente scompare entro 60 minuti.
	La temperatura ambiente è troppo bassa. Tutti i modelli hanno un funzionamento soddisfacente quando le temperature sono maggiori di 5°C (41°F).
RUMORE DELLA VENTOLA.	L'aria si muove attraverso il deumidificatore. Questo rumore è normale.

CONSIDERAZIONI AMBIENTALI

Il simbolo 🚗 sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed

elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di

questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Avvertenza! QUESTO PRODOTTO CONTIENE GAS REFRIGERANTE ECOLOGICO R-134A CON O.D.P = 0 (POTENZIALE DI DANNO ALL'OZONO). ALLA FINE DELLA SUA DURATA DI SERVIZIO, ESSO ANDRÀ CONSEGNATO PRESSO I CENTRI DI

RACCOLTA SPECIALIZZATI. PER INFORMAZIONI RIVOLGERSI AL PROPRIO SERVIZIO LOCALE DI SMALTIMENTO DEI RIFIUTI. Non liberare il gas R-134A nell'atmosfera: R-134A è un gas fluorurato ad effetto serra, contemplato dal Protocollo di Kyoto, con un potenziale di riscaldamento globale GWP pari a 1300.
