Type de produit	Réfrigérateur encastrable avec compartiment congélateur
Marque	AEG-ELECTROLUX
Modèle	SU 960436
Hauteur de niche d'encastrement	820 à 890 mm
Hauteur maximale réglable	870 mm (via les 4 pieds)
Pieds réglables	4 pieds
Réversibilité de la porte	Oui (gauche ou droite)
Réversibilité du portillon congélateur	Oui (sur certains modèles)
Joint magnétique de porte	Oui
Grille d'aération	Fournie d'origine
Hauteur de plinthe (selon niche)	100 mm (niche 820 mm) ou 170 mm (niche 890 mm)
Distance minimale plinthe-porte	25 mm
Fixation par équerres	Oui (fournies)
Joints d'étanchéité fournis	Oui (type B)
Couvre-joint fourni	Oui (type A)
Alimentation électrique	Prise murale hors niche (220-240 V)
Sécurité après réversibilité	Vérifier l'adhérence du joint magnétique
Type d'installation	Encastrement sous plan de travail
Outils nécessaires	Petit tournevis

FOIRE AUX QUESTIONS - SU 960436 AEG-ELECTROLUX

Comment inverser le sens d'ouverture de la porte du réfrigérateur ?

Pour inverser la porte, retirez la grille inférieure en découpant le côté approprié (A pour ouverture gauche, B pour droite). Ensuite, suivez les instructions de réversibilité de la porte fournies dans la notice. Après modification, vérifiez que le joint magnétique adhère parfaitement à la carrosserie.

Comment ajuster la hauteur du réfrigérateur ?

L'appareil est équipé de 4 pieds réglables. Pour régler la hauteur souhaitée (jusqu'à 870 mm maximum), agissez sur les 4 pieds en les tournant. La hauteur minimale est de 820 mm.

Comment installer le réfrigérateur sous un plan de travail ?

L'installation nécessite une niche de hauteur 820 à 890 mm. Fixez les équerres fournies sur l'appareil, puis mettez-le en place en veillant à ce que la prise murale soit hors de la niche. Appliquez les joints (B) et vissez l'appareil. Montez ensuite la porte du meuble et le couvre-joint (A).

Comment inverser le portillon du compartiment congélateur ?

Utilisez un petit tournevis pour presser le ressort dans le gond inférieur et retirez le gond avec le portillon. Déplacez le cache (M), faites tourner le portillon et replacez-le sur le gond supérieur gauche en engageant le gond inférieur dans le trou carré. La mise en place est facilitée en montant ou descendant le portillon.

Que faire si le joint de la porte n'adhère pas correctement ?

Si la température ambiante est trop basse (en hiver), le joint peut ne pas adhérer parfaitement. Pour accélérer son ajustement, chauffez la partie concernée avec un sèche-cheveux jusqu'à ce qu'il reprenne sa forme naturelle. Vérifiez également que la porte est bien alignée.

Quelle est la hauteur de plinthe nécessaire pour mon installation ?

La hauteur de la plinthe dépend de la hauteur de votre niche : si la niche fait 820 mm, la plinthe doit être de 100 mm ; si la niche fait 890 mm, la plinthe doit être de 170 mm. Pour les hauteurs intermédiaires, découpez la plinthe à la hauteur appropriée sans recouvrir la grille de ventilation.

Comment fixer la plinthe correctement ?

La plinthe doit être fixée au bloc cuisine après avoir été découpée à la hauteur adéquate. Veillez à ce qu'elle ne recouvre pas la grille de ventilation et qu'elle soit positionnée à au moins 25 mm de la porte du réfrigérateur.

Où doit se trouver la prise électrique pour l'installation ?

La prise murale doit impérativement se trouver hors de la niche d'encastrement de l'appareil. Cela permet un accès facile et évite tout risque de surchauffe ou de dommage.

Comment vérifier la bonne adhérence du joint après réversibilité ?

Après avoir inversé la porte, refermez-la et vérifiez que le joint magnétique adhère uniformément à la carrosserie. Si ce n'est pas le cas, ajustez la porte ou chauffez légèrement le joint avec un sèche-cheveux pour améliorer l'adhérence.

Comment nettoyer le réfrigérateur ?

Pour le nettoyage, utilisez un chiffon doux imbibé d'eau savonneuse. Évitez les produits abrasifs ou solvants. Nettoyez régulièrement la grille d'aération et le joint de porte. Veillez à débrancher l'appareil avant tout nettoyage approfondi.

MODE D'EMPLOI SU 960436 AEG-ELECTROLUX

Kuhl- und Gefriergeräte Réfrigérateurs et congélateurs Koel- en vriesapparaten Refrigerators and freezers Kyl- och frysskåp Jäkaapit ja pakastimet Frigoriferi e congelatori Frigorificos y congeladores

Montageanweisung Instructions de montage Montage-aanwijzing Installation instructions Monteringsanvisning Asennusohjeet Istruzioni di montaggio Instrucciones de montaje

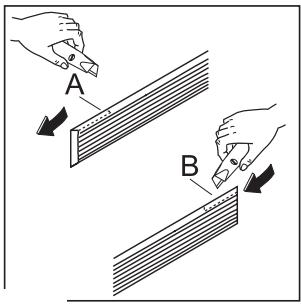

Préparation de la grille

Ouverture porte à gauche:

Enlevez le côté droit (A) de la grille en le coupant de l'arrière.

Ouverture porte à droite:

enlevez le côté droit (B) de la grille en le coupant de l'arrière.

Procédez ensuite comme suit pour remettre la grille sur l'appareil:

glissez la grille à la base de l'appareil puis appuyez sur les crochets (a) jusqu'au déclic.

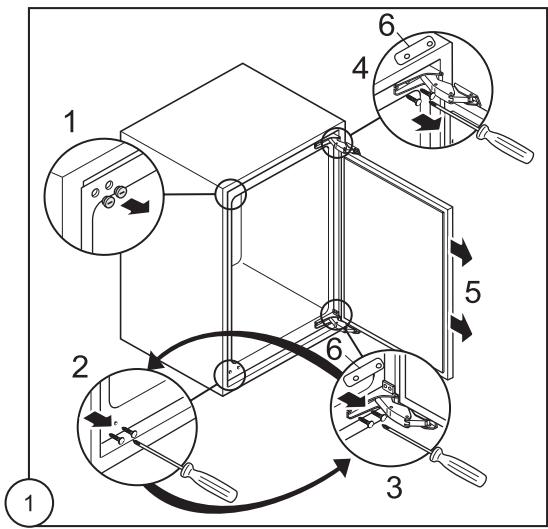

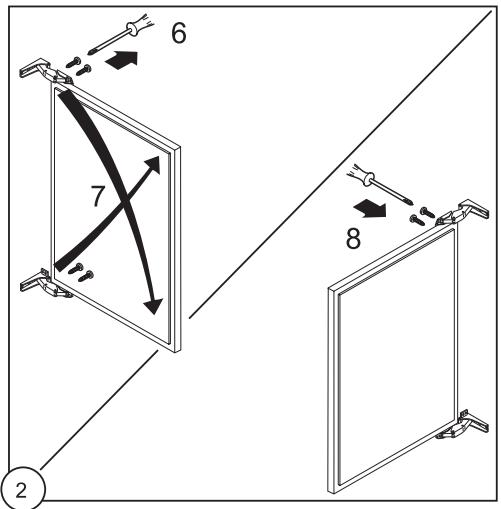

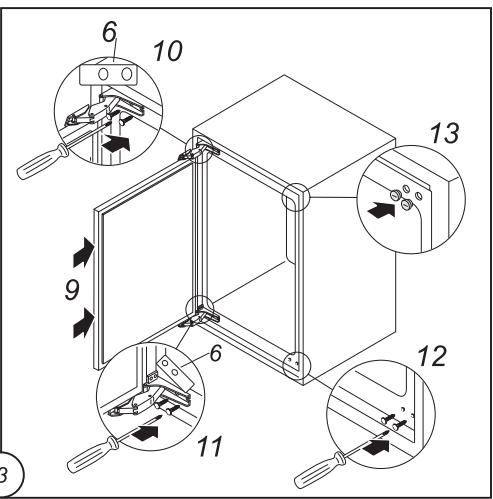

Réversibilité de la porte

La porte de cet appareil est réversible : son sens d'ouverture peut être modifié en fonction du souhait de l'utilisateur.

Attention!

La réversibilité de la porte une fois effectuée, contrôlez que le joint magnétique adhère à la carrosserie. Si la température à l'intérieur de la pièce est trop BASSE (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprenne sa dimension naturelle après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux.

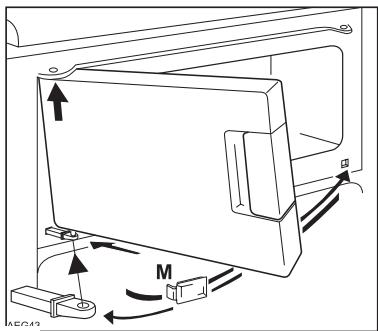

Réversibilité du portillon du compartiment congélateur (pas pour tous les modèles)

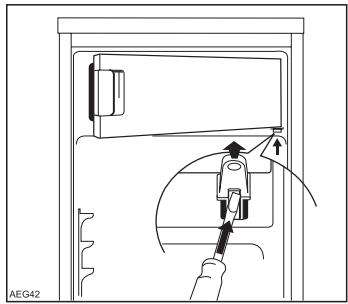

1. À l'aide d'un petit tournevis, pressez le ressort dans l'évidement du gond inférieur de la porte légèrement vers le haut et retirez le gond de la porte en même temps que le portillon.

1. Déplacez le cache (M).
2. Faites tourner le portillon de et placez le gond inférieur de la porte sur le coussinet inférieur du gond du portillon.
3. Soulevez légèrement le portillon vers le haut, mettez-le en place dans le gond supérieur gauche de la porte et placez en même temps le gond inférieur de la porte dans le trou carré. En montant ou descendant le portillon, la mise en place est facilitée.

Encastrement sous un plan de travail

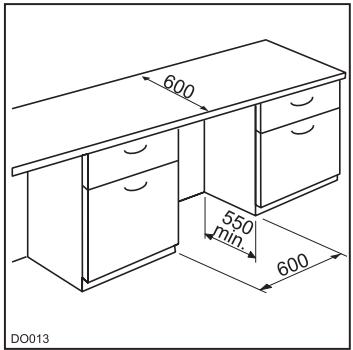

Les dimensions de la niche doivent correspondre à celles indiquées dans la figure.

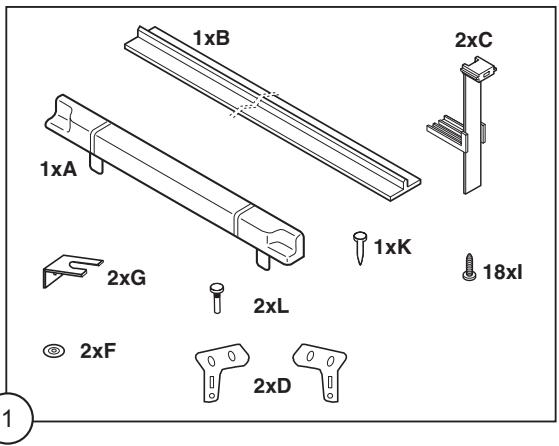

Pièces de montage fournies avec l'appareil.

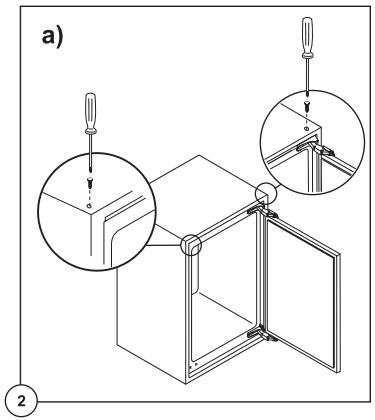

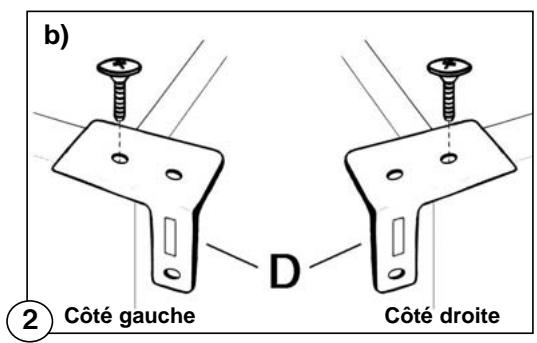

1. Fixez à l'appareil les équerres livrées à cet effet (fig.).
2. Mettre en place l'appareil. La prise murale doit se trouver impérativement hors de la niche d'encastrement de l'appareil.

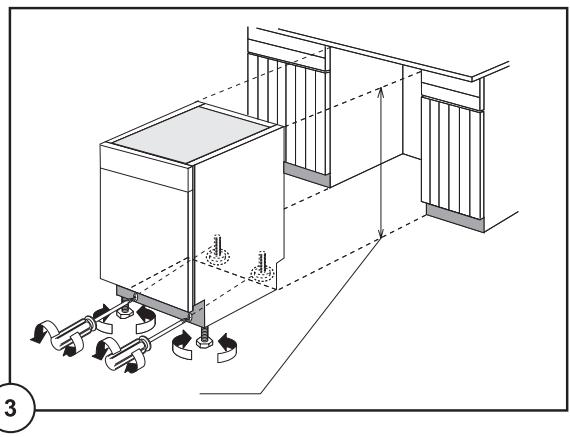

3. L'appareil est équipé de pieds réglables ; pour régler l'appareil à la hauteur souhaitée (870 mm max.), il est nécessaire d'agir sur les 4 pieds réglables.

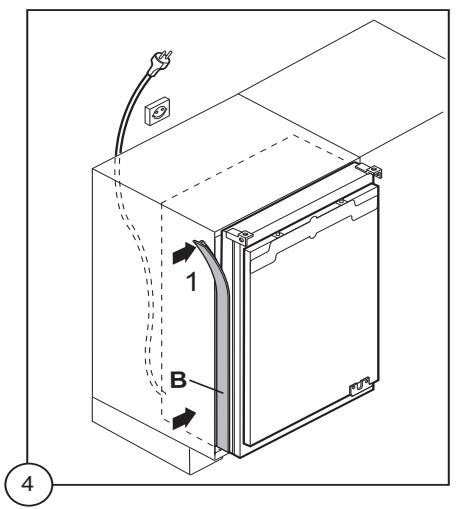

1. Appliquez les joints (B) à pression à l'appareil (fig.).

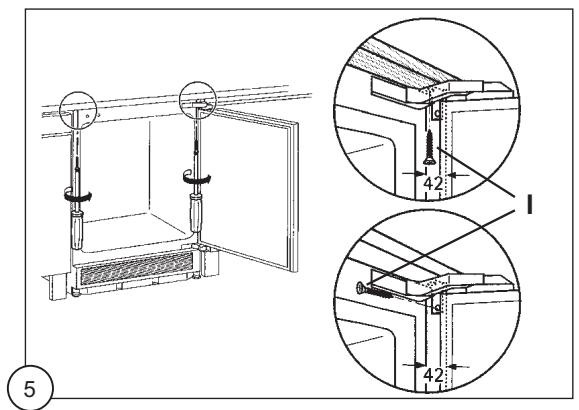

1. Visser l'appareil.

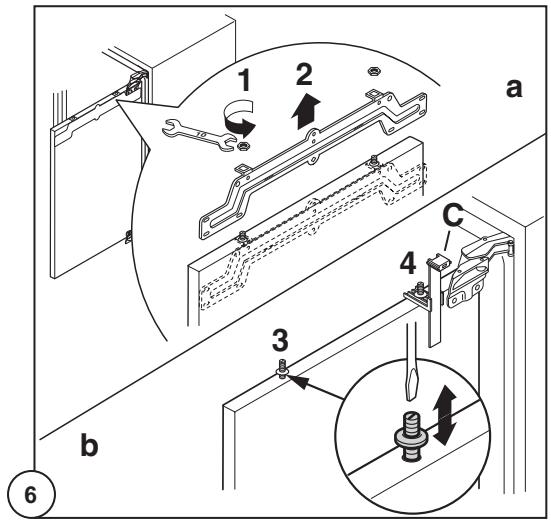

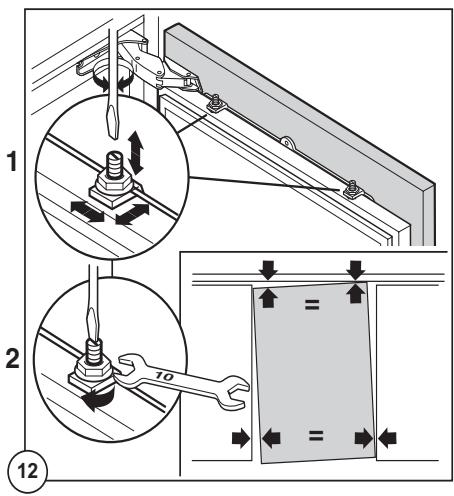

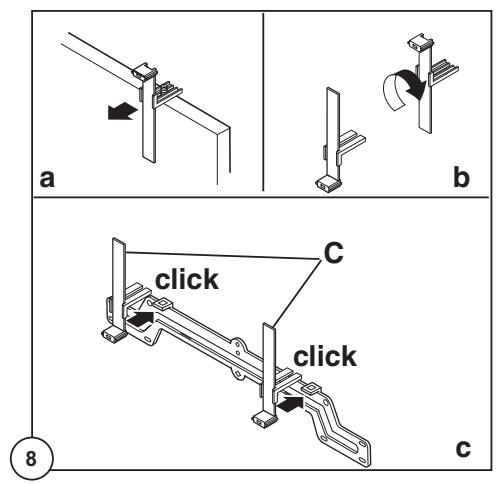

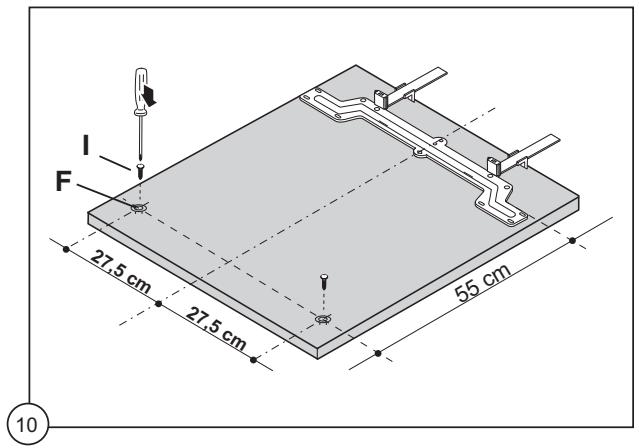

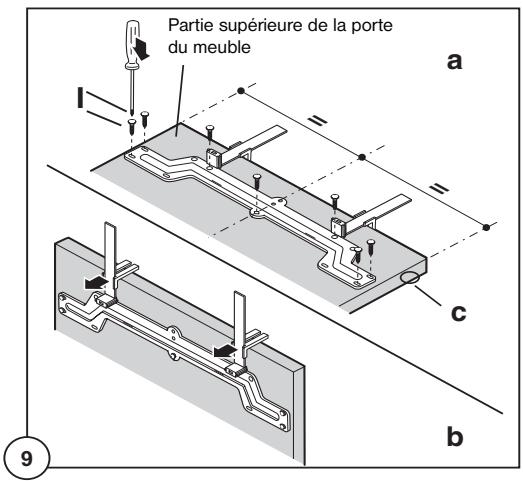

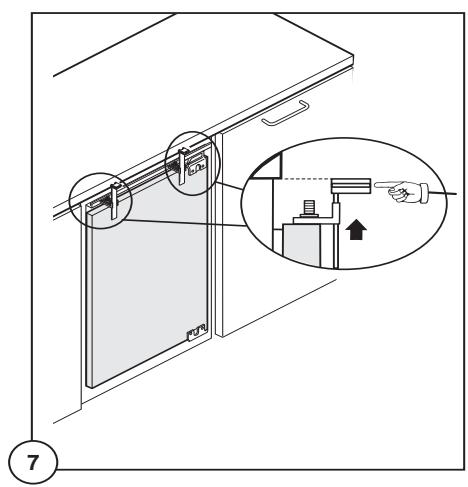

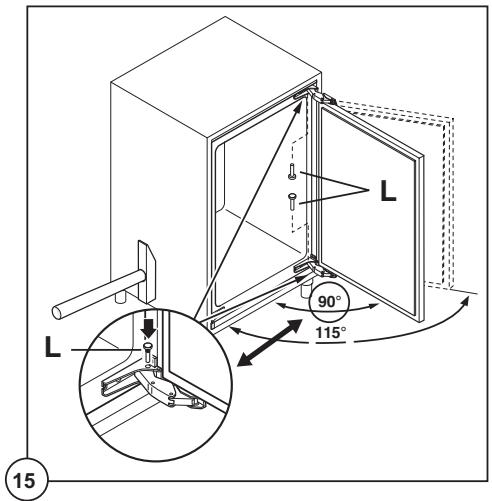

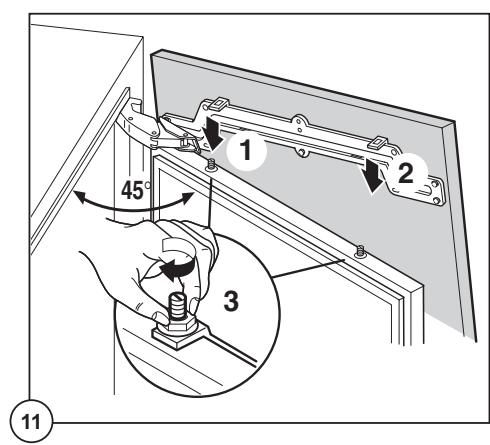

Monter la porte du meuble

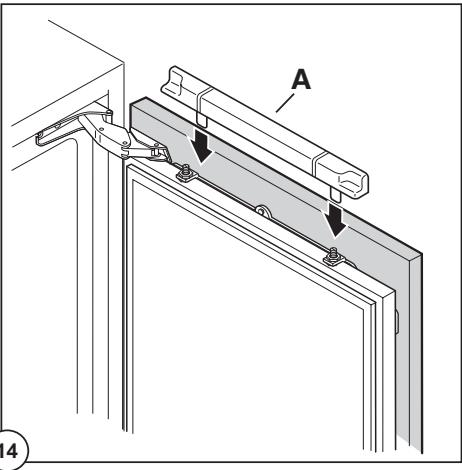

Posez le couvre-joint (A).

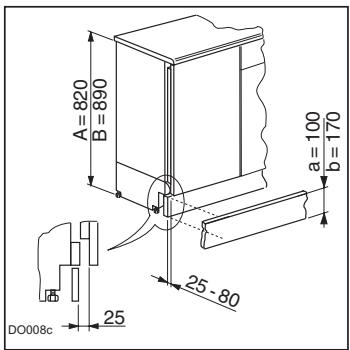

Montage de la plinthe

Attention! Pour ne pas compromettre le bon fonctionnement de l'appareil, il est nécessaire d'utiliser la grille d'aération d'origine.

• Si la niche d'encastrement de l'appareil a une hauteur de A = 820 mm, la hauteur de la plinthe doit être de a = 100 mm.
• Si la niche d'encastrement de l'appareil a une hauteur de B = 890 mm, la hauteur de la plinthe doit être de b = 170 mm.
• Pour des niches d'encastrement d'une hauteur entre 820 et 890 mm, découvrez la plinthe à la hauteur appropriée en veillant à ce qu'elle ne recouvre pas ou qu'elle ne dépasse pas la grille de ventilation. Fixez la plinthe au bloc cuisine.

Important ! La plinthe doit être positionnée à une distance minimum de 25 mm de la porte.
