SU 960436 - Refrigerador AEG-ELECTROLUX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Frigorífico empotrable con compartimento congelador
Marca	AEG-ELECTROLUX
Modelo	SU 960436
Altura del hueco de empotramiento	820 a 890 mm
Altura máxima ajustable	870 mm (mediante las 4 patas)
Patas ajustables	4 patas
Reversibilidad de la puerta	Sí (izquierda o derecha)
Reversibilidad de la portezuela del congelador	Sí (en algunos modelos)
Junta magnética de puerta	Sí
Rejilla de ventilación	Incluida de fábrica
Altura del zócalo (según hueco)	100 mm (hueco 820 mm) o 170 mm (hueco 890 mm)
Distancia mínima zócalo-puerta	25 mm
Fijación mediante escuadras	Sí (incluidas)
Juntas de estanqueidad incluidas	Sí (tipo B)
Cubrejunta incluido	Sí (tipo A)
Alimentación eléctrica	Toma de pared fuera del hueco (220-240 V)
Seguridad después de la reversibilidad	Verificar la adherencia de la junta magnética
Tipo de instalación	Empotramiento bajo encimera
Herramientas necesarias	Destornillador pequeño

Preguntas frecuentes - SU 960436 AEG-ELECTROLUX

¿Cómo invertir el sentido de apertura de la puerta del frigorífico?

Para invertir la puerta, retire la rejilla inferior cortando el lado apropiado (A para apertura izquierda, B para derecha). Luego, siga las instrucciones de reversibilidad de la puerta proporcionadas en el manual. Después de la modificación, verifique que la junta magnética se adhiera perfectamente a la carrocería.

¿Cómo ajustar la altura del frigorífico?

El aparato está equipado con 4 patas ajustables. Para ajustar la altura deseada (hasta 870 mm máximo), actúe sobre las 4 patas girándolas. La altura mínima es de 820 mm.

¿Cómo instalar el frigorífico bajo una encimera?

La instalación requiere un hueco de altura 820 a 890 mm. Fije las escuadras incluidas en el aparato, luego colóquelo asegurándose de que la toma de pared esté fuera del hueco. Aplique las juntas (B) y atornille el aparato. Monte luego la puerta del mueble y el cubrejunta (A).

¿Cómo invertir la portezuela del compartimento congelador?

Utilice un destornillador pequeño para presionar el resorte en la bisagra inferior y retire la bisagra con la portezuela. Desplace la cubierta (M), gire la portezuela y colóquela en la bisagra superior izquierda encajando la bisagra inferior en el agujero cuadrado. La colocación se facilita subiendo o bajando la portezuela.

¿Qué hacer si la junta de la puerta no se adhiere correctamente?

Si la temperatura ambiente es demasiado baja (en invierno), la junta puede no adherirse perfectamente. Para acelerar su ajuste, caliente la parte afectada con un secador de pelo hasta que recupere su forma natural. Verifique también que la puerta esté bien alineada.

¿Cuál es la altura del zócalo necesaria para mi instalación?

La altura del zócalo depende de la altura de su hueco: si el hueco es de 820 mm, el zócalo debe ser de 100 mm; si el hueco es de 890 mm, el zócalo debe ser de 170 mm. Para alturas intermedias, corte el zócalo a la altura adecuada sin cubrir la rejilla de ventilación.

¿Cómo fijar el zócalo correctamente?

El zócalo debe fijarse al bloque de cocina después de haber sido cortado a la altura adecuada. Asegúrese de que no cubra la rejilla de ventilación y que esté posicionado al menos a 25 mm de la puerta del frigorífico.

¿Dónde debe estar la toma eléctrica para la instalación?

La toma de pared debe encontrarse obligatoriamente fuera del hueco de empotramiento del aparato. Esto permite un acceso fácil y evita cualquier riesgo de sobrecalentamiento o daño.

¿Cómo verificar la buena adherencia de la junta después de la reversibilidad?

Después de haber invertido la puerta, ciérrela y verifique que la junta magnética se adhiera uniformemente a la carrocería. Si no es así, ajuste la puerta o caliente ligeramente la junta con un secador de pelo para mejorar la adherencia.

¿Cómo limpiar el frigorífico?

Para la limpieza, use un paño suave humedecido con agua jabonosa. Evite los productos abrasivos o disolventes. Limpie regularmente la rejilla de ventilación y la junta de la puerta. Asegúrese de desconectar el aparato antes de cualquier limpieza profunda.

MANUAL DE USUARIO SU 960436 AEG-ELECTROLUX

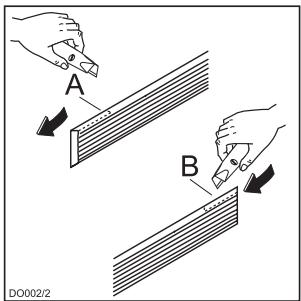

Preparación de la rejilla

Apertura de la puerta a la izquierda: desmontar el lado izquierdo (A) de la rejilla cortandola desde su parte posterior (ver la fig.).

Apertura de la puerta a la derecha:
desmontar elgado Derecho (B) de la rejilla cortandola desde su parte posterior (ver la fig.).

Seguidamente montar la rejilla en el equipo como se indica a continua:
acercar la rejilla a la base del equipo y fjar los ganchos (a) a presion.
Nota: Antes de montar la rejilla, es
necasario anclar el equipo al mueble con los soportes.

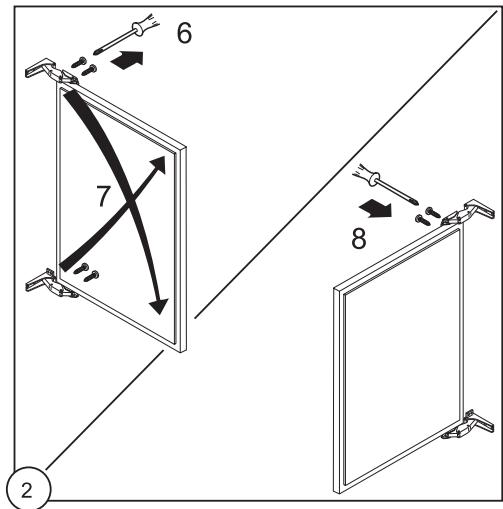

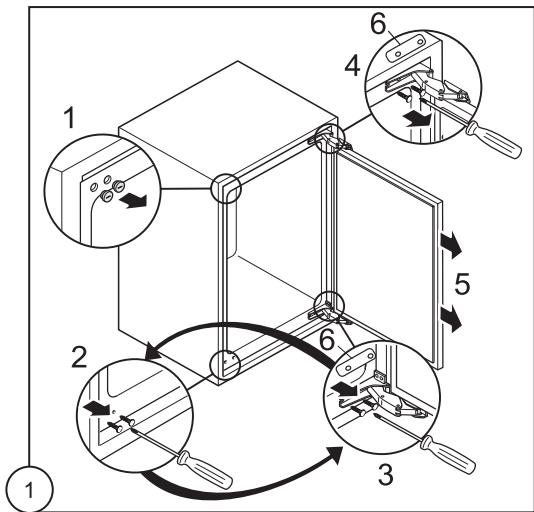

Puerta reversible

La bisagra de la puerta se pueda instalar a la derecha (lado de instalacion de fabrica) o a la izquierda en function de laubicacion del equipo.

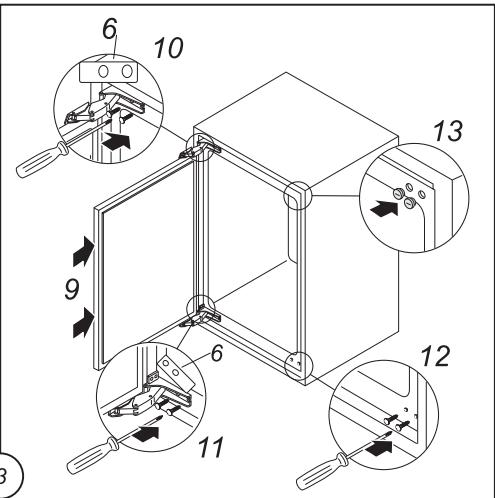

jAtencion!

Una vez montada
la puerta, comprobar que la junta magnética está adherida al mueble correctamente.
Cuando la temperatura ambiente es baja (por ejemplo, en invierno), es possible que la junta no se adhiera al mueble. Cuando this occurre, hay que esperar a que la junta se regenere o calentar la superficie de adherencia con un secador para acelerar el proceso.

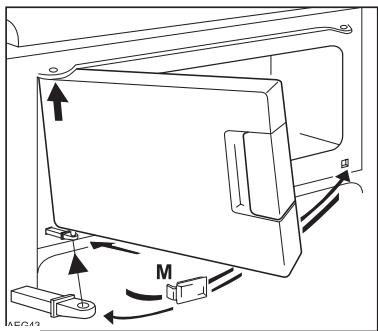

Puerta reversible del congelador

(sólo en algunos modelos)

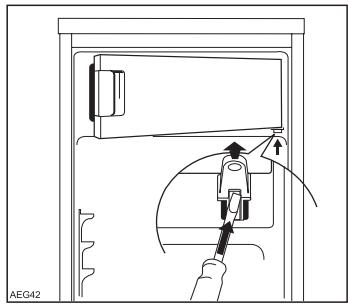

1. Presionar hacía arriba el resorte que hay bajo del asiento del soporte inferior con un destornillador y extraer el soporte y la puerta del congelador.

1. Aplicar el revestimiento (M) sobre elazo opuesto.
   3.Girar la puerta del congelador 180^ y colocar el soporte inferior en el casquillo inferior que sujeta la puerta del congelador.
2. Levantar la puerta ligeramente, encasarla en el soporte superior izquierdo y, al mismo tiempo, introduir el soporte inferior de la puerta en el orificio cuadrángulo. El movimiento de regulación de la puerta hacía elazo superior oinferior faculta

Instrucciones de encastre.

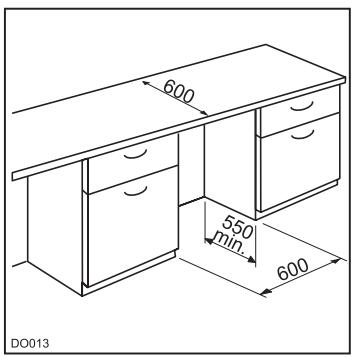

Las dimensiones del mueble deben coincidir con las que se indicate en la figura.

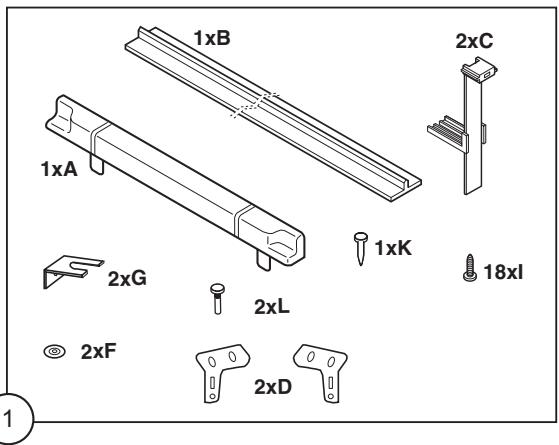

Kit de instalación

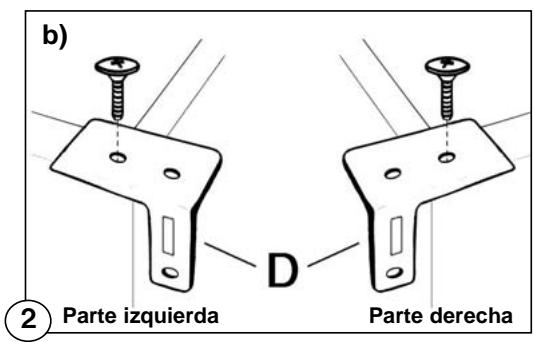

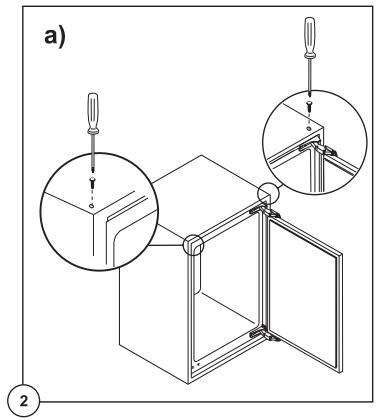

1. Montar las bisagras que se suministran con el equipo (fig.).

2. Introducir el equipo en el mueble. La toma con contacto de tierra para la connexion se ha de instalar de forma que la clavija no coincida con el compiimiento de instalacion del equipo..

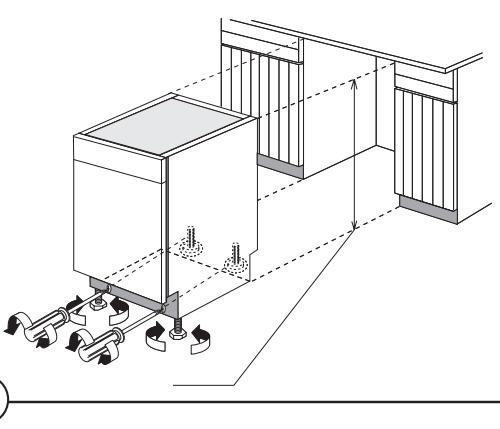

3. El equipo posee pies de regulación; por lo tanto, para regular la alta (870 mm max.) hay que ajustar los cuatro pies inferiores.

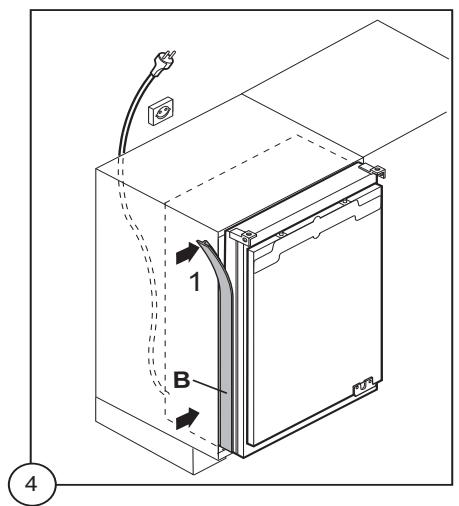

1. Encajjar la junta (B) entre el equipo y el mueble al terminar las operaciones de encastre.

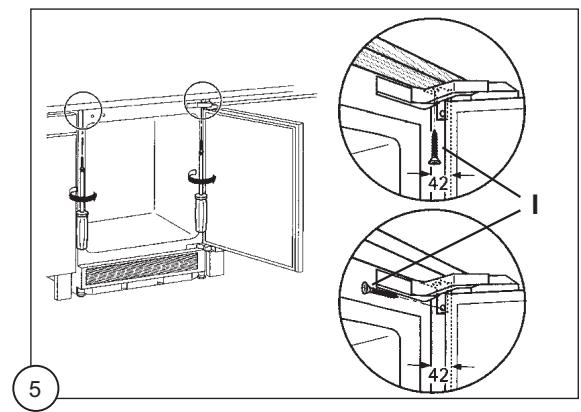

1. Fijar el equipo a la superficie de trabajo del mueble.

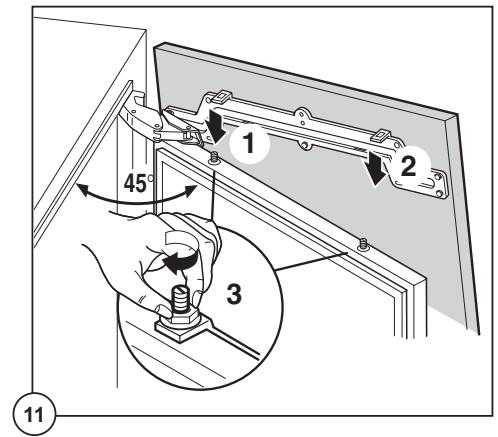

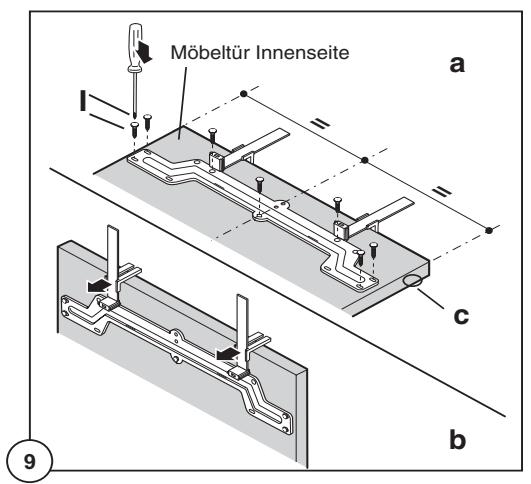

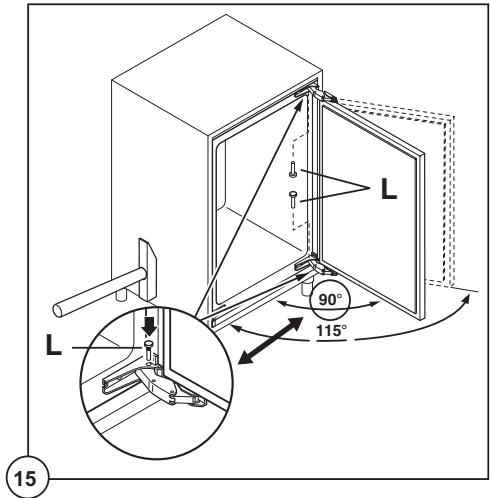

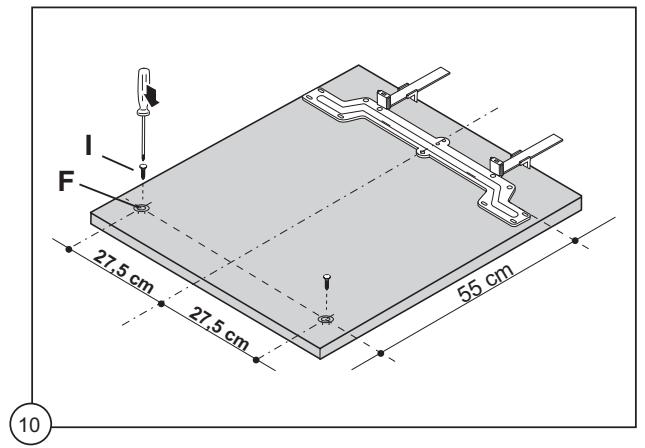

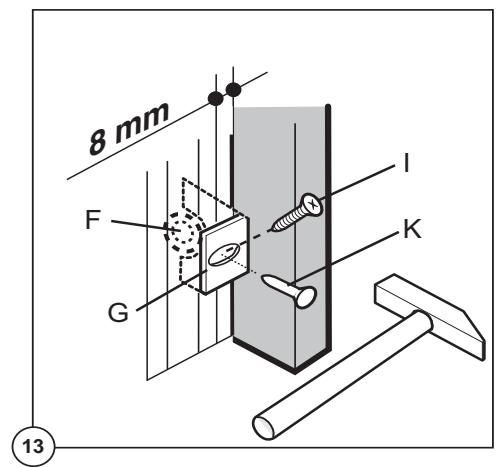

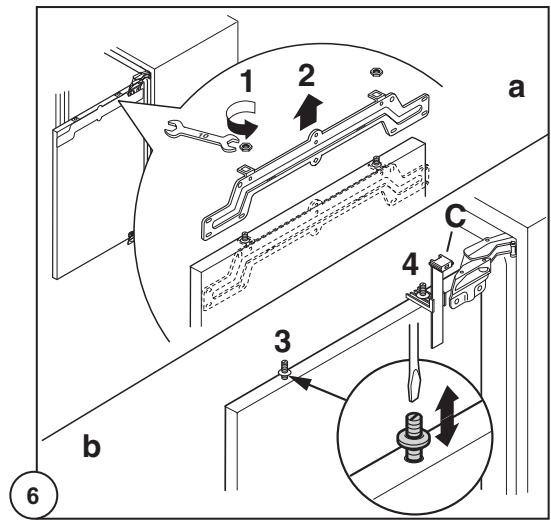

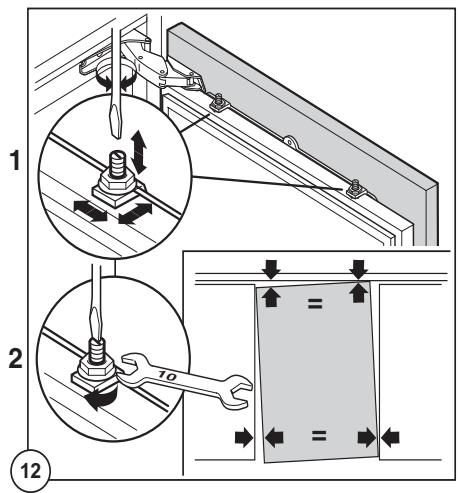

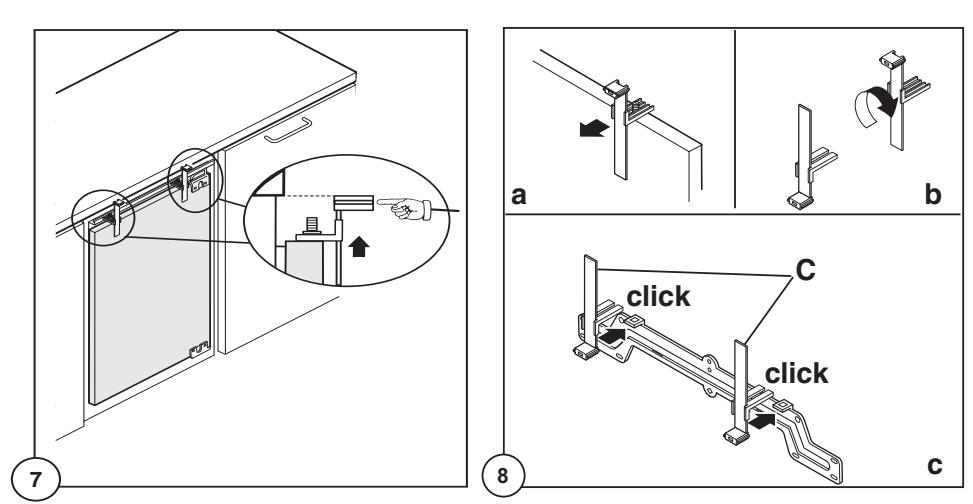

1. Montar la puerta del mueble como se describe a continua.

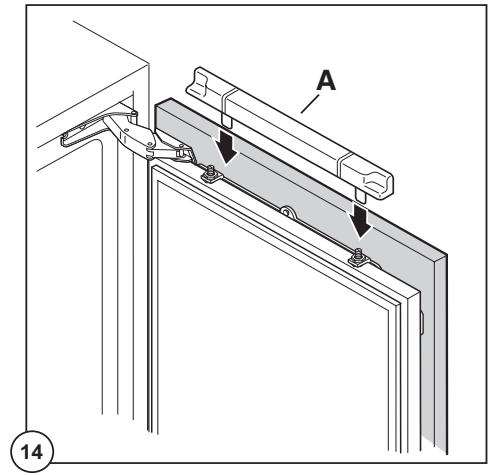

Colocar el listón de revestimiento.

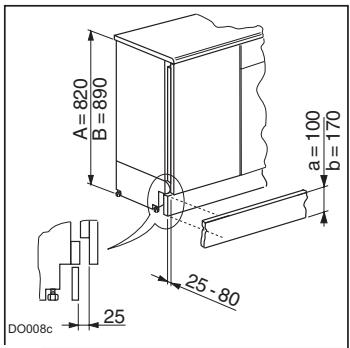

Montaje del rodapié

Important! Para no perjudicar el的功能amiento del equipo se deben utilize la rejilla de ventilacion original.

Si la dimisión de alta de aperture es de mm A=820, la alta del zocalo doit ser en mm de a=100

• Si la dimisión de alta de aperture es de mm B=890, la alta del zocalo debe ser en mm de b=170.
• Para alturas intermediasURTARel zocalo a unaaltitude solicitada,peroponer atencion a que este no cubra la rejilla de ventilacion.
• Fijar el rodapié al bloque de la cucina.很重要的!

I'Importante! La distancia minima entre el rodapié y la puerta ha de ser de 25~mm
