Santo U 960405I - Refrigerador AEG-ELECTROLUX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Frigorífico-congelador integrable bajo encimera
Marca	AEG-ELECTROLUX
Modelo	Santo U 960405I
Clase climática	SN (+10 °C a +32 °C), N (+16 °C a +32 °C), ST (+18 °C a +38 °C), T (+18 °C a +43 °C)
Tensión de alimentación	220-240 V ~ 50 Hz
Refrigerante	Isobutano (R600a), gas poco contaminante pero inflamable
Iluminación interior	Lámpara incandescente máx. 15 W (220-240 V)
Descongelación del compartimento frigorífico	Automática
Descongelación del compartimento congelador	Manual, recomendada cuando la capa de escarcha alcanza 4 mm
Capacidad de congelación en 24 h	2 kg máximo
Temperatura de conservación recomendada	Frigorífico +5 °C, Congelador -18 °C
Ajuste de temperatura	Rueda de 0 (apagado) a 6 (más frío)
Estantes	Ajustables en altura, de vidrio o alambre según modelo
Portabotellas	Sí, soporte extraíble y desplazable lateralmente
Cajón de verduras/frutas	Sí, con tapa
Compartimento de mantequilla/queso	Sí, con tapa
Caja variable	Sí, extraíble y reposicionable según modelo
Ruidos de funcionamiento	Chasquido, zumbido, circulación de líquido
Tipo de instalación	Integrable (bajo encimera), ventilación necesaria
Instalación eléctrica	Toma de tierra con protección (fusible, disyuntor) corriente ≥ 10 A
Materiales	Embalaje reciclable (PE, PS, cartón), circuito frigorífico en acero
Limpieza	Agua tibia, sin vapor, sin productos abrasivos
Seguridad infantil	Dispositivo de bloqueo (para desecho: hacer inutilizable)
Piezas de repuesto	Disponibles en línea (ej. aeg.be para Bélgica)
Reparabilidad	Solo por un profesional cualificado

Preguntas frecuentes - Santo U 960405I AEG-ELECTROLUX

¿Qué hacer si el aparato no enfría?

Compruebe primero que el aparato esté en marcha y que el enchufe esté conectado. Revise el fusible. Si la temperatura no está bien ajustada, gire el botón hacia una posición más fría. Asegúrese de que la puerta no haya quedado abierta demasiado tiempo y de que el aparato no esté cerca de una fuente de calor. Si el problema persiste, contacte a un especialista.

¿Cómo ajustar la temperatura del frigorífico?

Gire el regulador de temperatura ubicado en la parte superior derecha del compartimento frigorífico. La posición '1' es la más cálida, '6' la más fría y '0' apaga el aparato. La temperatura recomendada es de aproximadamente +5 °C en el frigorífico y -18 °C en el congelador.

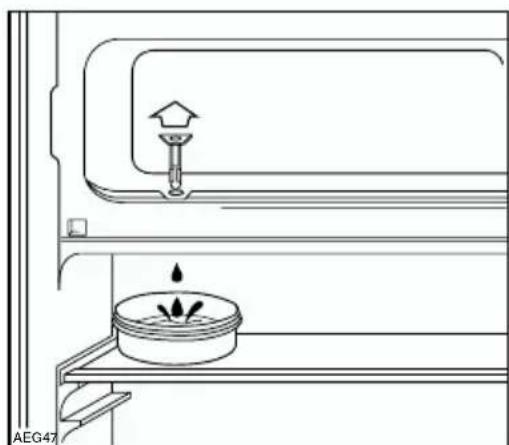

¿Cómo descongelar el compartimento congelador?

Algunas horas antes, gire el botón a '6' para crear una reserva de frío. Retire los alimentos congelados y envuélvalos. Ponga el aparato fuera de servicio y desconéctelo. Retire el tapón del desagüe y coloque una bandeja recolectora. No rasque el hielo con objetos duros. Para acelerar, coloque un recipiente con agua caliente en el compartimento y cierre la puerta. Después de la descongelación, limpie y vuelva a poner en servicio.

¿Cómo limpiar el interior del frigorífico?

Desconecte el aparato. Retire los alimentos. Limpie con un paño suave y agua tibia, eventualmente con unas gotas de jabón líquido. Enjuague con agua clara y seque. Nunca use limpiador de vapor, productos abrasivos o disolventes. Asegúrese de que el orificio de drenaje del agua de descongelación esté limpio.

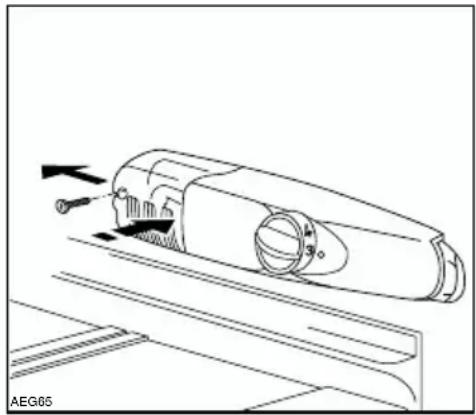

La bombilla interior no se enciende, ¿qué hacer?

Desconecte el aparato. Gire el regulador a '0'. Retire la cubierta de la bombilla desatornillando el tornillo y deslizando la cubierta hacia atrás. Reemplace la bombilla por una nueva de 220-240 V, máx. 15 W. Vuelva a colocar la cubierta y atornille. Vuelva a conectar el aparato.

¿Por qué hay una formación excesiva de escarcha en la pared trasera del frigorífico?

Esto puede deberse a una temperatura ambiente alta combinada con un ajuste demasiado frío. El compresor funciona continuamente y la descongelación automática no se produce. Ajuste el botón a una posición más cálida (4-5). Verifique también que la junta de la puerta sea hermética; de lo contrario, caliéntela suavemente con un secador de pelo (máx. 50 °C) y vuelva a darle forma.

¿Se pueden congelar alimentos calientes?

No, siempre deje enfriar los alimentos a temperatura ambiente antes de colocarlos en el congelador. Introducir alimentos calientes aumenta la formación de escarcha y el consumo de energía, y puede afectar la calidad de otros alimentos congelados.

¿Cómo ahorrar energía con este aparato?

Instale el aparato lejos de fuentes de calor (cocina, radiador). Asegure una buena ventilación alrededor del aparato. No abra la puerta más tiempo del necesario. No ajuste la temperatura más baja de lo necesario. Descongele los alimentos congelados en el frigorífico para aprovechar su frío.

¿Qué hacer si se acumula agua en el fondo del frigorífico?

El orificio de drenaje del agua de descongelación probablemente esté obstruido. Límpielo con el tapón verde incluido (o un palillo). Verifique que el canal en la parte trasera no esté obstruido. Una limpieza regular previene este problema.

¿Puedo instalar el aparato cerca de una cocina o un radiador?

No, evite cualquier ubicación cerca de una fuente de calor. La temperatura ambiente influye en el rendimiento y el consumo. Respete las distancias mínimas y use una placa aislante si es necesario. La instalación directa debajo de una placa de cocción está prohibida.

MANUAL DE USUARIO Santo U 960405I AEG-ELECTROLUX

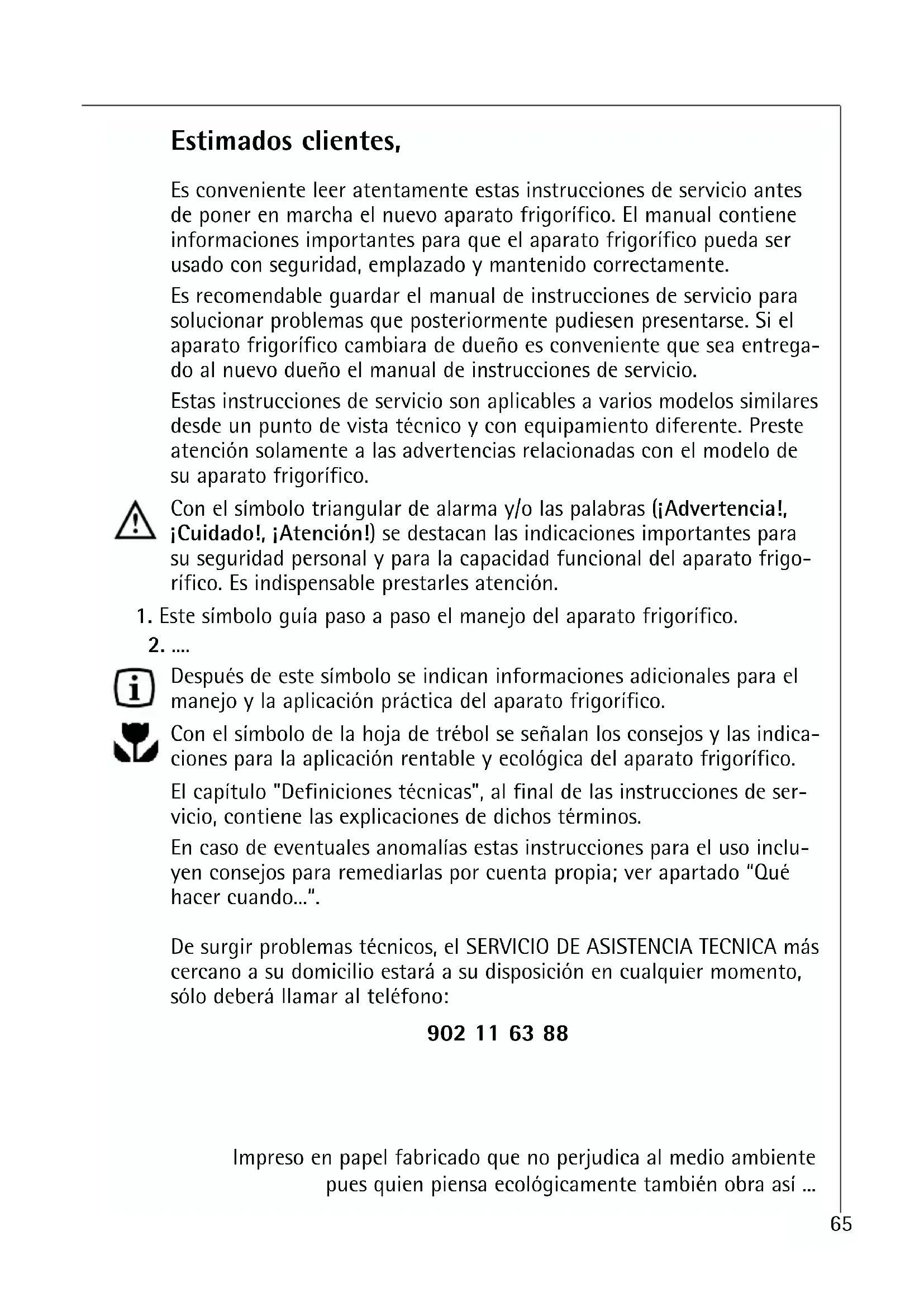

Estimados pacientes,

Es conveniente leer atentamente estas instrucciones de service antes deponer en marcha el nuevo aparato frigorifico. El manual contiene informaciones importantes para que el aparato frigorifico pueda ser uso con seguridad, emplazo y mantenercorrectamente.

Es recommendable guardar el manual de instruciones de servicios para SOLUTIONAR problemas que posteriormente pudiesen presentarse. Si el aparato frigorífico cambiarara de dues es conveniente que sea entrega al nuevo dues el manual de instruciones de servicios.

Estas instruetiones de service son aplicables a various modelos similares desde un punto de vista的技术o y con equipimiento diferente. Preste atencion solamente a las advertencias relacionadas con el modelos de su aparato frigorifico.

Con el símbolo triangular de alarmay/o las palabras (jAdvertencia!, Cuidado!, jAtencion!) se destacan lasindicaciones importantes para su seguridad personal y para la calidad funcional del aparato frigorífico. Es indispensable prestarles atencion.

1. Este symbolo guía bajo a bajo el manejo del aparato frigorífico.

2....

Después de este símbolo se indicate informations adiconiales para el manejo y la aplicación practica del aparato frigorífico.

Con el significo de la hora de trébol seSEO anallos consejos y las indicaciones para la aplicacion rentable y ecologica del aparato frigorifico.

El capitulo "Definuciones sociales", al final de las instrucciones de service, contiene las explicaciones de dichos关键时刻.

En caso de eventuales anomalías estas instrucciones para el uso incluyen consejos para remediarlas por cuenta propia; verApartado "Que hacer cuando...".

De surgir problemas技术和, el SERVICIO DE ASISTENCIA TECNICA mas cercano a su domicilio está a su disposicion en在哪quier tiempo, solo deben llamar al téléphone:

902 11 63 88

Impreso en papel fabricado que no perjudica al medio ambiente puis quien piensa ecologicamente tambiénoba como ...

#

Seguridad 67

Eliminacion de desechos 69

Información sobre el embalaje de aparatos frigoríficos 69

Eliminación y reciclaje de aparatos antiguos 69

Retirar el protector empleado para el transporte 70

Emplazamento 70

Lugar de emplazamento 70

Descripción del aparato 73

Vista del aparato 73

Antes de la puesta en serviceo 74

Puesta en servicios - Ajustar la temperatura 74

Apagado del aparato 75

Bandejas/Rejillas 75

Puerta interior variable 76

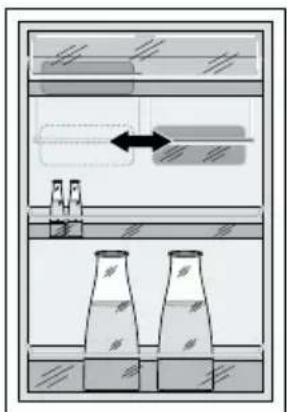

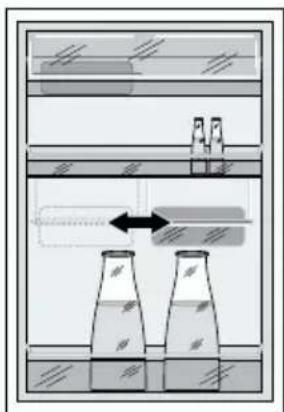

Soporte de botellas / Cajón movable 76

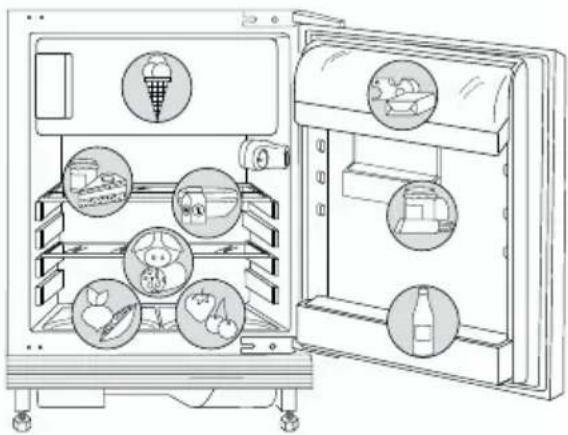

Almacenar correctamente 77

Descongelacion 79

Limpieza y mantenimiento 80

Consejos para el ahora de energia 81

Que hacer cuando ... .82

Ayuda en caso de fallos 82

Cambio de bombilla 84

Ruidos típicos del aparato cuando está en service . 84

Dispositions, normas y directrices 85

Terminologia 85

Servicio de postventa 86

Seguridad

La seguridad de los refrigeradores corresponde a las reglas reconocidas de la的技术ica y de la ley de sécurité de aparatos frigorificos. No obstarante esnecessary tener en cuenta las medidas de seguridad sigui-entes:

Aplicación conforme a la finalidad para la cuales fue设计理念 el aparato

• El Refrigerador fue concebido para uso dométrico. Sirve para conservar productos a boa temperatura. El fabricante no responde por danños occasionados al aparato frigorífico si este ha sido uso paraOthers fines o manejado Incorrectamente.
• Se prohibe por motivos de seguridad reequipar o modificar el refrigerador.
• Si el Refrigerador se emplica commercialmente o parathers fines differentes a la conservacion a bajo temperatura de productos sera necessario respetar los reglamentoles legales vigentes.

Antes de la primera puesta en servicios

• Revisar el refrigerador por si ocurreon danos al transporte. Jamas ha de connectarse un aparato frigorifico daado! Avisar al concessionario en caso de danos.
• Una vez instalado el aparato verificar que no está apoyado sobre el cable de alimentación. Important: en caso de que el cable de alimentación se dane, deben ser sustituido con un cable especial. Ambos cables peuvent ser solicitados al fabricante o al Servicio de asistencia.

Agente para refrigeradores

En el circuito de refrigeracion del aparato frigorifico se enquiryra el agente refrigerante Isobutan (R600a), un gas natural con elevada compatibilidad ambiental, que sin embargo es combustible.

• Advertencia - Al transporte y colocar el aparato frigorífico ha de prestarse atencion a que ninguna pieza del circuito refrigerante se haya dañado.
• Si se dañó alguna pieza del circuito refrigerante es indispensable:
• evaporar fuegos y fuentes de inflamación;
• ventilar bien el recinto en donde se Halla el aparato frigorífico.

Seguridad infantil

• Los materiales de embalaje (p. ej., láminas, icopor) son peligrosos para los niños. Péligro de asfixia! Mantener fuera del alcance de los niños los materiales de embalaje!

• Antes de eliminar el aparato frigorífico antiguo es preciso inutilizarlo. Desenchufar,URTAR el cable de la red,retirar o destruir eventualmente las cerraduras de resorte o los cierres de cerrojo corredizo. Estas medidaspreventivas impiden,p.ej.,que niños jugando al escondite能把nquear atrapadosdentro del aparato frigorífico (ipeligro de asfixia!) o arriesgar su vida por motivos similares.

• Los niños no suelen percibirlos peligros que pueda acarrearlos aparatos domesticos. Por ese motivo hay que vigilar a los niños y no dejarlos hacer con el aparato frigorífico!

En funciona cotidiano

• Los recipientes con gases inflamables o liquidos peuvent perdier su hermeticidad por el efecto del frio. iPeligro de explosión! No deben depositarse en el aparato frigorífico recipientes que contengan No colocar jamás aerosoles, cartuchos para recargar encendedores etc. en el congelador.
• Advertencia - No obstruya los orificios de ventilacion de las cubiertas del aparato ni de los soportes para muebles empotrados.
• Advertencia - No utilizes en el interior de la CAMERA de conservación ningún aparato electrico de comestibles que noonga el visto buena del fabricante.
• Advertencia - Los productos congelados colocados encima del aparato frigorífico puede occasionar que se forme agua de condensación por el frio en el espacio vacio de la plac. Ese espacio vacio contiene componentes electrónicos. Si el agua de condensación moja這些 componentes pueda ocurren un cortocircuito que dañe el aparato frigorífico. Por este motivo no hay que colocar productos congelados encima del aparato frigorífico.
• Antes de efectuar la limpieza de aparato frigorífico hay que disconnectarlo y desenchufarlo o deserroscar el fusible.
• Desconectar siempre el enchufe de la red cogiendo el enchufe, no tirar nunca del cable.

En caso de fallos

• Si el aparato frigorífico falla, consultar primeramente las instrucciones de servicios, capítulo "¿Qué hacer cuando ..." No efectuar reparaciones por cuenta propia si lasindicaciones containidas en las instrucciones de servicios no SOLUTIONAN el problema.
• Los congeladores únicamente deben ser reparados por技术和 de la Empresa. Reparaciones efectuadas por personas no competentes peuvent acarrear graves peligros. En caso de reparaciones hay que dirigirse al concesionario local o al service de postventa de laEmpresa.

Eliminación de desechos

Información sobre el embalaje de aparatos frigorificos

;Ninguno de los materiales employados contagina el medio ambiente! ;Puede tirarse sin peligro a la basura o quemarlos en la planta incineradora!

Respecto a los materiales: Los sintéticos son reciclables y tienen la abreviatura",[6]

PE< para polietilenos, p. ej., los forros exteriores y las bolsas en el interior del aparato frigorífico.

PS< para poliestireno espumado, p. ej., en las partes acolchonadas, completeness libre de hidrocarburofluorado.

Los cartones se fabricaron con papel uso y conviene recolectarlos para su reciclaje.

Eliminación y reciclaje de aparatos antiguos

Por motivos de proteccion del medio ambiente han de eliminarse los aparatos frigorificos con techniques especializadas. Este vale para su antigo aparato frigorifico y también para el nuevo cuando llegue el dia en quecede prestar su serviceo.

jAdvertencia! Los aparatos antiguos que hayan cumplido su tiempo de servicios han de inutilizarse antes de ser eliminados. Desenchufar,URTAR el cable de la red,utar o destruir eventualmente las cerraduras de resorte o los cierras de cerrojo corredizo. Estas medidas preventivas impiden, p.ej.,que niños jugando al escondite能把ndar atrapados bajo del aparato frigorifico (ipeligro de asfixia!) o arriesgar su vida por motivos similares.

Advertencias para la eliminacion de aparatos:

• El aparato frigorífico no debe eliminarse+junto con la basura domés-tica o la engorrosa.

• El circuito del agente refrigerante, especially del intercambiador de calor ubicado en la parte trasera del aparato frigorífico, no debe ser dañado.

• El símbolo en el producto o en su embalaje indica que este producto no se puedaatar como deserdicios normales del hogar. Este producto se debeentar al punto de recoleccion de equipos electricos y electronicos para reciclaje. Al asegurar de que este producto se describe correctamente, usted可以帮助 aatar posibles consecuencias negativas para el ambiente y la salute Pública, lo cualediaocrirsieste producto no se manipula de forma adecuada.

Para Obtener información más detallada sobre el reciclaje de este producto,pongase en contacto con la administración de su Ciudad, con su servicios de desechos del hogar o con la tienda donde compró el producto.

Retirar el protector empleado para el transporte

El aparato frigorífico y las piezas del equipuesto interno está protegidas contra daños que pudiesen occurrir durante el transporte.

1. Retirar las piezas de proteccion de la junta en los lados interiores de la puerta.
2. Retirar todas lasCNTas adhesivas y piezas acolchadas del interior del aparato.

Emplazamento

Lugar de emplazimiento

El aparato frigorífico debe colocarse en un recinto seco y bien ventilado.

La temperatura ambiental reprecute en el Consumo de corriente y en el correcto funciona del aparato.

Por ese motivo conviene que el aparato frigorifico

• no está expuesto directamente a la luz solar;
• no está colocado cerca de radiadores, ni al lado de una comida u另一边 fuente de calor;
• esté colocado solamente en un lugar cuya temperatura ambiental corresponda a la clase climática para elrial fue diseñado.

La类产品a está indicada en la placac del lado izquierdo del interrior del aparato frigorifico.

Las temperatas ambientales asignadas a las clases climáticas está determinadas en la tabla",[6]

Clase climática para temperatura ambiental de

SN +10 hasta +32 °C

N +16 hasta +32 °C

ST +18 hasta +38 °C

Clase climática para temperatura ambiental de

T +18 hasta +43 °C

Si no hay otraalternative que colocar el aparato al bajo de una fuente de calor, han de respetarse las distencias minimas laterales indicadas a continuacion:

• 3 cm respecto a cocinas electricas;

• 30 cm respecto a cocinas de fuel oil o de carbón.

Si noSEO guardarseestasdistancias,es preciso colocaruna placaprotectora contra calor entre la cocina y el aparato frigorifico.

En caso de instalación al lado de un mueble frigorífico o congelador, se requires una distancia de 5 cm por razones技术水平 y para registrar la formación de rocio.

Conexión electrica

Es indispensable para la connexion electrica disponible de una caja de enchufe con una toma de tierra instalada según las prescricciones vigentes. El fusible de protección electrica ha de tener unminimum de 10 amperios.

Si après de explazar el aparato frigorífico no seiene acceso al enchufe hay queayar medidaspreventivas en la instalacion electrica que permittedeparar el aparato de la red (p.ej., fusible, interruptor automatico, interruptor de corriente diferencial o similares provistos de un espio de abertura de contactos de un minimum de 3mm

Antes de la puesta en funciona del aparato frigorífico hay que revisar los datos de la placá de característica para cerriorarse de que la tensión de connexion y el tipo de corriente coinciden con los values de la red electrónica del lugar en donde se ha instalado el aparato,

p.ej.: CA 220 ... 240 V 50 Hz o bien

220 ... 240 V ~50 Hz

(o sea, 220 hasta 240 voltios de corriente alterna, 50 hertzios)

La plac de caracteristicas se encuentra bajo del aparato a mano izquierda.

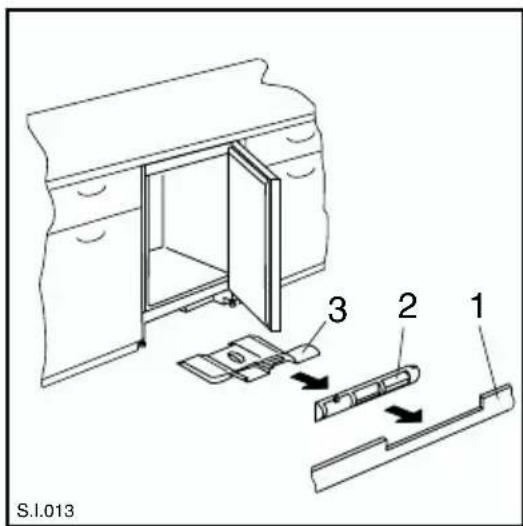

Empotramiento integral

Véanse las intrucciones de montaje adjuntas.

Después de montar el aparato, especiallytrascisbarletope de la puerta,comprobarsi la junta del puerta hermetiza correctamente. Una junta de puerta no herméticauede serlacause deunaexcesivaformacionde escarcha y por tanto de un mayorconsumoenergético.

Descripción del aparato

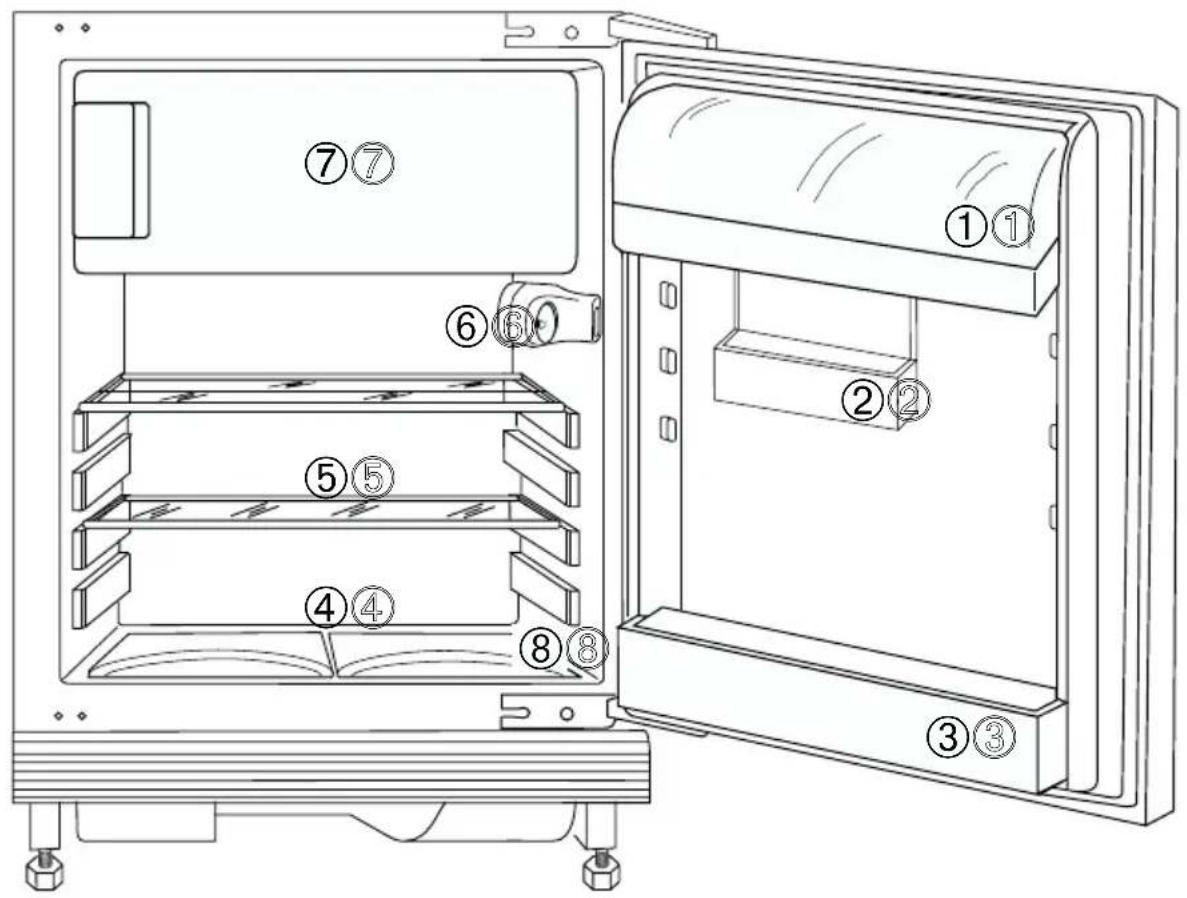

Vista del aparato

1 = Mantequillera y quesera con tapped
2 = Cajon - repisa variable (no en todos los modelos, existente segun el modelos)
3 = Estantes en la puerta
4 = Botellero

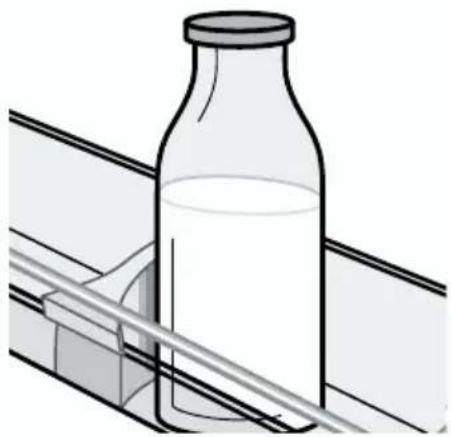

Soporte de botellas (no en todos los modelos)

5 = Cajon de frutas o verduras
6 = Termostato/illumination interior
7. = Congelador
8 = Placa de caracteristicas

Antes de lapellaa en serviceo

Antes de enchufar el aparato y de ponerlo en servicios por primera vez déjelo 30 horas inactivo si ha sido transportado en posición vertical. Si ha sido transportado en posición horizontal, hay que esperar 2 horas antes de encenderlo para que el aceite pueda returnar al compresor. De lo contrario el compresor pourrait sufir desperfectos.

Lavar antes de la primera puesta en servicios el interior del aparato frigorífico y todas las piezas de equipamiento (vease capítulo "Limpieza y mantenimiento").

Puesta en servicios - Ajustar la temperatura

1. Conectar el enchufe de la red en el tomacorriente.

2. Enchufar la clavija en la toma di corriente. La luz interior se enciende cuando la puerta está abierta. El mando del termostato está en la secación frigorífico, a mano derecha.

Posicion "0" significa: stop - apagado.

Posicion "1" significa: Maxima temperatura interna (menos frio).

Posicion "6" significa: Minima temperatura interna (máximo frió).

La temperatura interna depende de los factores siguientes:

• Temperatura ambiente;
• Cantidad y temperatura de los alimentos conservados;
  -Frecuencia y duracion de la aperture de las puertas.

La temperatura del frigorífico y del congelador no se regulan por分开.

Si se desea congelar rapidamente los alimentos se pueda selectionar la posicion "6". Atencion: la temperatura de la section frigorificouede bajo a 0^ en este.
caso.De ser asi hay queponer el mando en la posicion intermedia

Important!

Con una temperatura ambiente elevada (por ej. días veraniegos calurosos) o con el mando puesto en las posiciones de máximo frio, el compresor puedeFuncionar continuamente.

En tal caso esnecessary girar el mando sobre una posicacion de menor frio (posicion "3" o "4"). De estaforma se regula el functionamento del compresor y la descongelacion, en la seccion frigorifico, se produce de nuevo automatistica.
mente.

Apagado del aparato

Si fuese necessario apagar el aparato por un长大o plazo:

1. Vaciar las secciones del frigorífico y del congelador y también las bandejas del hielo.
2. Apagar el aparato poniendo el mando del termostato sobre el "0".
3. Desenchufar la clavija de la toma de corriente o desconectar la valvula de seguidad.
4. Descongelar la sección congelador y limpiarla (ver párafo "Limpieza y cuidados").
5. Dejar abiertas las puertas para evaporar que se formen olores desagradables.

Según el modelo, su aparato va equipado con bandejas de cristal o rejillas.

La bandeja de cristal sobre el cajon de frutas o verduras deben estar siempre en esta posicion, para que la fruta y verduras permanezcan más tiempo frescas.

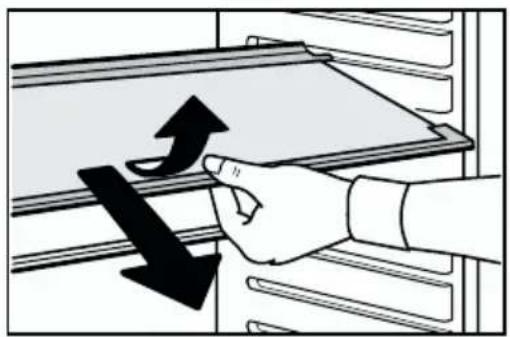

LasDEMAsbandejaspuedeajustarse enaltitude:

1. Para este SACAR hacía afuera la bandeja hasta que se pueda SACAR volteandola hacía arriba o hacía abajo.
2. Para colocarla a另一边 forma procede forma inversa.

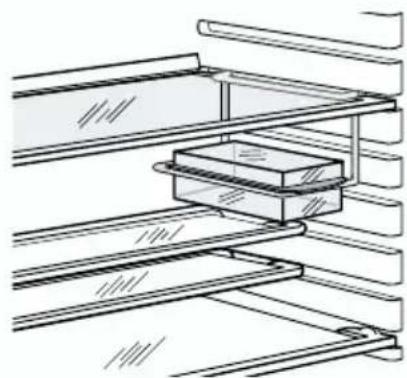

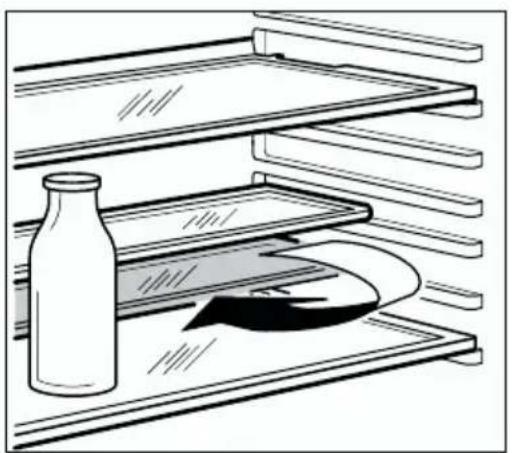

Alimentos o produits con alta ajustar (no en todos los modelos):

Extraer la mitad delantera de la bandeja de cristal de dos piezas y introducirla en除外 nivel. Asi se gana espacio para poder colocar unidades altas en la repisa inmediata inferior.

Puerta interior variable

Según las necessities se pueda quitar las repisas de la puerta y colocarlas a otro;nivel.

Soporte de botellas

(no en todos los modelos)

En algunos modelos hay montado un soporte de botellas en el botellero. Evita que vuelquen las botellas y pueda desplazarse lateralmente.

Cajón movable

(no en todos los modelos, existente según el Modelo)

Algunos modelos van dotados de un cajón movable, dispuesto bajo una repisa de la puerta, y que pueda desplazarse lateralmente.

Este cajon peut colocarse bajo cualesquier repisa de la puerta.

1. ParaATTER la repisa con el cajon, desencajar hacer arriba de los+puntos soporte de la puerta y sacar la brida de sujecion de la guia debajo de la repisa.

2. Para colocarla a另一边 forma proce- der de forma inversa.

El cajón movable puede también colgarse lateralmente de cualquier bandeja interior:

1. Para este SACAR hacía afuera la bandeja hasta que se pueda SACAR volteandola hacer arriba o hacer abajo.
2. Enganchar la brida en el estrechamiento de la bandeja y volver a introduir la bandeja en las guías.

Almacenar correctamente

Debido a motivos fisicos, el compartmento frigorifico offre diferentes Campos de temperatura.

El camino más frió corresponde al panel del fondo situado encima de los cajones para frutas y verduras. Los Campos menos frios corresponden a los paneles situados en las partes superiores y en los componentes de la puerta.

En elARRYe ejemplo se muestran los lugares adecuados para conservar los differentes temas de produits en el compartmento frigorifico a una temperatura adecuada.

Consejo: Los productos siempre han de conservarse cubiertos o empacados en el compartmento frigorífico para estar que se sequen o que se transmita a los demás su olor o saber.

Materiales adequados para empaquetar produits:

• Bolsas y láminas de polietileno;
• Envases de plástico con tappeda;
• Recipientes especials de plástico con tensor de goma;
• Láminas de aluminio.

Cubitos de hielo

1. Llenar hasta los 3/4 la bandeja del hielo con agua fria yponerla en el cajon congelador.
2. Para SACAR los cubitos listos basta torcer la bandeja o ponerla por poco tiempo po debajo de un chorro de agua corriente

jAtencion! Se recomienda no utiliser utensilios puntiagudos ni con cantos para(desprender la bandeja que eventuallyse haya quedado pegada. Utilizar la paleta para rascar la escarcha incluida en el suministro.

Congelación y sobrecongelación

Vuestro congelador es apto tanto para conservar sobrecongelados como para congelar alimentos frescos.

Atencion

• La temperatura en la sección congelador debe ser de -18^ o inferior, antes deponer dentro los alimentos a congelar.
• Para la congelación hay que ajustarse a las cantidades indicadas en la plac de característica. La calidad para la congelación es la calidad maxima de alimentos frescos que es possible congelar en 24 horas. Queriendo congelar alimentos frescos por más días consecutivos, reducir la calidad indica en la plac a 2/3 o 3/4.
• Dejar enfiar eventuales alimentos calientes antes de congelarlos. El caloronna a una fuerte formacion de escharva y conlleva un alto consumo de energia.
• Respectar las fechas de Cadillac indicadas en los paquetes por el productor de los sobrecongelados.
• Los alimentos, una vez descongelados, no se pueda congelar de nuevo previa cocción.
• Los contenedores de gases inflamables o de liquidos, por efecto del frio能把perder su estanqueidad. Peligro de explosiOn! No guardar nunca containedes con sustancias inflamables, como por exemple aerosoles, encendados y cartuchos de abastecimiento, etc. en el frigorifico.
• Las botellas y las latas no se debenponer nunca en el congelador. Puede explotar tan pronto se congela su contenido,@m间隙 que los liquidos que tienen anhidrido carbONOico (bebidas con gas) ipuen delgar a estallar! Noponer nunca en el congelador limonada, zumos de fruta, cerveza, vino, cava, etc.Hacen exception:lasbebidas superalcoholas que se pue donponer en el congelador.
• Enolver herméticamente los alimentos antes de congelarlos, paraatar que se sequen, pierdan el aroma o que los sabores se mezclen con los de los除外 alimentos congelados.

jAtencion! No tocar nunca los productos congelados con las manos moja-das. La piel podria pegarse al producto.

1. Poner los alimentos empaquetados en los cajones. Poner los alimentos frescos a congelar en el cajón superior, jusqu'à la masa eutéctica. Los alimentos no congelados no deben estar en contacto con los ya congelados, de los contrario los productos congelados podrjan descongelarse en algunos+puntos.
2. Si se desea una congelaciónde los alimentos o si se desea utilizes lacantidad maxima, abretar el interruptor climático 12 horas antes deponer los

alimentos. Acordarse al final del proceso de congelación de preparar de nuevo el interruptor climático, paraatar un consumo inutil de energia. La luz chivato incorpORA se apaga.

1. Poner los productos congelados a ser possible分开ados en los cajones.

Descongelación

El compartmento frigorífico se descongela automatistically

La descogelación del evaporador del panel posterior del compartmento frigorífico se efectúa automatístico.

El agua de condensación se recoge en el canal de desagüe del panel posterior, se conduce a工程技术 del orificio de desagüe a la bandeja de recogida jusqu al compresor y allí se evaporata.

El orificio de desaguè del agua de condensación deben limpiarse con regularidad (vease capítulo "Limpieza y mantenimiento").

Congelador

En el compartmento congelador la escarcha deben a ser eliminada cada vez que se ha formado un estrato de aproximadamente 4mm de espesor, utilizing un raspador en plástico. Durante esta operacion no esnecessary interruptar la connexion electrica o quitar los alimentos conténidos en el compartmento.

En el caso que se formara una espesa capa de hielo, seranecessary discon-gelar totalmente el congelador, procediendo de laforma?sigue:

1. Colocar el mando del termostato en posicion «O», o desenchufar el aparato.

2. Enolver los alimentos congelados en variedes papeles de periodico y colocarlos en un lugar muy fresco.

3. Dejar la puerta abierta,poner un recipiente sobre la prima rejilla del compartmento frigorífero en correspondencia con el agujero de descarga,extraer el tapón de ciderre como se indica en la figura;

4. Al completar la operationocularidadosamente la cuba del congelador.

5. Girar el mando del termostato en la posicion deseada o enchubar及其他 vez el aparato.

6. Poner el congelador en situacion de
   congelacion rapiida.

7. Pasadas dos o tres horas, el congelador está de nuevo lista para la conservación

de los alimentos congelados.

Atencion

Se recomienda no utilizerz utensilios metalicos para quitar la eschara a fin de evitar graves daños al aparato.

No usar dispositivo mecánico algo nuto u other medio artificial para acelerar el processo de desescarche excepto los recomendedos.

Un aumento de la temperature de los alimentos ultracongelados durante el desescarche pourrait reducir el tiempo de conservación.

Limpieza y mantenimiento

Por motivos higénicos es recomendable la limpieza freciente del interi r del aparato frigorífico y de su equipimiento.

jAdvertencia!

• El aparato frigorífico no debe estar connectado a la red electrónica cuando se efectue la limpieza. [Cuidado! Peligro de electrocución! Hay que desconectar el aparato frigorífico y desenchufarlo o disconnectar oarkanroscar el fusible antes de efectuar la limpieza.
• El aparato frigorífico jamás ha de limpiarse con aparatos de limpieza a vapor. La humedad podríaoniace mojar los elementos electricos. iPeligro de electrocución! El vapor caliente también podría perjudicar las piezas plácicas.
• Noemploi sprays ni cuales qu'eroodio artificial de descongelar. Estos poder resultar perjudiciales para la salute o contener materiales perjudiciales para el plastico.
• Es indispensable que el aparato frigorífico está seco antes de volverlo aponer en marcha.

Cuido!

• Las piezas plácicas también puede estropearse al emplear aceites etéricos y disolventes orgánicos como por exemple:

• zumo de limones o cascaras de naranjas;

• acido butirico;
  -detergentes que contengan acido acetico.

Dichas sustancias no han de entrada en contacto con las piezas del aparato frigorífico.

• No emplear detergentes abrasivos.

• Extraer los productos refrigerados y ponerlos en un lugar fresco.

• Desconectar el aparato, retirar el enchufe de la red o desconectar el fusible, o bien,.desenroscarlo.
• Quitar la escarcha con un rascador suave como un raspador de mata

de pan. En ningún caso emplear objetos punitiagudos.

1. Limpiar el aparato incluidos los accesos interiores con un paño y agua Templada. De ser besoinoemployando un poco de detergente de lava-vajillas.
2. A continua pasar el paño con agua clara y secar.

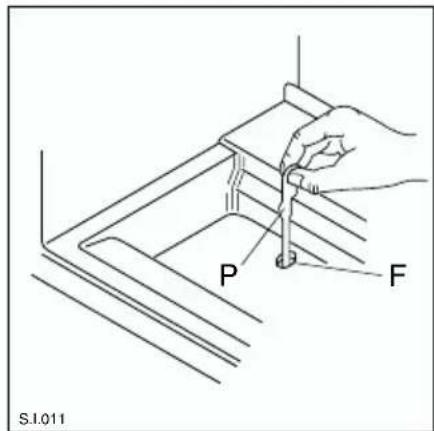

3. Se recomienda limpiar periodicamente el agujero de desagüe del agua de desescar

che (F), situado detrás del cajon verdura en el compartmentimiento refrigerante, realizando el "limpiador" (P)ADECUADQ que se encontrar en el agujero, para evaporar que el agua de desescarche caiga sobre los alimentitos.
7. Una vez seco todo, volver aponer en serviceo el equipo.

El polvo acumulado en el condensador disminuye la capacité de enfiambre y aumento el consumo de energia. Por ese hay que limpiar con cuidado el condensador en la parte trasera una vez al anoempleando paraarlo un cepillo suave o una aspiradora.

El aparato tiene una rejilla de aireación que debe mantenerse limpia para asegurar una buena ventilación y un funciona bajo el aparato.

Una vez por año hacer una limpieza de la zona posterior cerca del muro utilizing una aspiradora.

1. Sacar el zocalo (1);
2. desarmar la rejilla de ventilacion (2);
3. extraer el carter con cautela controlando que no haya huellas de agua.

Consejos para el ahora de energia

• El aparato frigorífico no debe colocarse cerca de cocinas, radiadores u otheras fuentesTERMicas.Cuando hayuna temperatura ambiental muy elevada, el compresor referencia con mas Frequencia y durante mas tiempo.
• Garantizar suficiente ventilacion en la base del aparato frigorifico y en su parte posterior. Jamas cubrir los orificios de ventilacion.

• No colocar platos calientes en el aparato frigorífico. Primeramente hay deportados enfiarse.

• Dejar la puerta abierta solamente por el tiempo requiredo.

• Noaabstar la temperatura a un grado mas frio que lo necessitiesario.
• Mantener siempre limpio el condensador situado en la parte posterior del aparato frigorífico.

Que hacer cuando ...

Ayuda en caso de fallos

En manyos casos los fallos peuvent ser probablemente subsanadas por propia cuenta al aplicar lasindicaciones enunciadas mas adelante.No seguir esforzandose si las informaciones indicadas mas adelante no ayudan a subsanar el fallo del caso en concreto.

jAdvertencia! Las reparaciones del aparato frigorífico sólo las deben efectuar el personal competente. El usuario podra correr graves riesgos si las reparaciones han sido efectuadas por personas incompetentes. En caso de que seanecessaryyefectuar reparaciones hay que dirigirse al service de postventa de laEmpresa o al concesionario local.

Avería PosibleCause Remedio
El aparato no está traja- jando, la luz de control de la red y la indicación de temperatura está apaga- das.	El aparato no está conec- tado.	Conectar el aparato.
	El enchufe no está conec- tado a la red o se ha aflo- jado.	Conectar el enchufe a la red.
	El fusible se ha disparado o está defectuoso.	Controlar el fusible y cam- biarlo, en caso Neededo.
	La caja de enchufe está defectuosa.	Las averías de la red de ali- mentacióndeferberán ser eli- minadas por su electricista especializado.
El testigo luminoso verde no se enciende, el testigo luminosoamarillo se enciende cuando la fon- ción COOLMATIC ha conectada.	El testigo luminoso verde está defectuoso.	Llamar al Servicio Postventa.
Avería Posible causa Remedio
La temperature del refrigerador es insufiente.	La temperatura no estáajustada correctamente.	Sirvase consultar el capitul-"Ajustar la temperatura".
	La puerta estuve abiertadurante是多么 tiempo.	Dejar abierta la puerta solamente el tiempo necem-sario.
	En las ultimas 24 horas seintrodujeron grandes can-tidades de productocalientes.	Pulse la tecla COOLMATIC.
	El aparato frigorífico estácolocado cerca de unafuente tírmica.	Sirvase consultar el capitul"Lugar de emplazamien-to".
La iluminación interior nofunciona.	La lámpara está estropeada.	Sirvase consultar en estecapitulo bajo "Cambio debombilla".
Se ha formado muchaescarcha en el aparato,eventualmente también enla junta de la puerta.	La junta de la puerta no eshermética (quizá antes del cambio del tope).	En los lugares no estancoscalentar cuidadosamentela junta de la puerta conun secador de pelo(no calentar a más de 50°C). Almismo tiempo extendarmano la junta de la puerta de tal forma que quedeapoyadaperfectamente.
Ruidos desacostumbrados.	El aparato no está en posi-ción recta.	Reajuster las patas delan-teras.
	El aparato entra en contacto con la pared o conotros objetos.	Separar un poco el aparato.
	Una pieza, p. ej., un tubo,en la parte posterior del aparato tropieza con othera pieza del aparato o con lapared.	En caso dado分开ar estapieza doblándola cuidadosamente.
Hay agua en el fond delrefrigerador o sobre lasbandejas.	Orificio de desagüe delcondensado obstruido.	Véase el apartado "Lim-pieza y mantenimiento".

Avería Posible causa Remedio

El compresor no arranca de inmediato una vez pulsada la tecla COOLMATIC o tras modificarse el ajuste de la temperatura.

Eso es normal, no ocurren fallas.

El compresor se pone en marcha automatamente antes de haber transcurridongen tiempo.

Cambio de bombilla

jAdvertencia! jPeligro de electrocuncion! Hay que desconectar el aparato frigorifico y desenchufarlo o desconectar o desenroscar el fusible antes de efectuar el cambio de bombillas.
Datas de las bombillas: 220-240 V, max. 15 W, casquillo porta bombillas: E 14

1. Apagar el aparato poniendo el mando sobre el "0".
2. Desenchufar la clavija de la toma.
3. Desenroscar el tornillo de fijación del plafón.
4. SACar la parte movable como做不到 en la figura.
5. Cambiar la bombilla por una nuevo.
6. Poner el plafón y fijarlo con el tornillo.
7. Encender el aparato.

Ruidos típicos del aparato frigorífico cuando está en servicios

Los aparatos frigorificos producen los siguientes ruidos:

• Chasquido

Siempre que el compresor se conecte o desconecte, se escuchará unchasquido.

Zumbido

Tan primo funciona el compresor se escuchará su zumbido.

Burbujeo/gorgoteo

Cuando penetre agente refrigerante en los tubos delgados, se esuchará un ruido similar al burbujeo o gorgoteo. también después de la desconexión del compresor se eschará ese ruido durante breve tiempo.

Dispositions, normals y directrices

El aparato frigorífico ha sido concebido para uso domestico y fabricado conforme a las normas vigentes existables para这些东西 aparatos. Para la fabricación de这些东西 aparatos frigorificos se hanadoptado especialmente las medidas necessarias previstas en la Ley de seguridad de aparatos (GSG), en la Disposition para Prevencion de accidentes en equipo frigorificos (VBG 20) y en las prescricciones de la Asociación de electróctricos alemanes (VDE).

El circuito refrigerante se sometio a una prueba de hermeticidad.

CE Este aparato frigorífico cumple con las siguientes directrices de la CEE: -73/23/CEE del 19.2.1973 - Directriz para baja tensión

• 89/336/CEE del 3.5.1989 (incluyendo la Directriz de modificacion 92/31/CEE) - Directriz de Competibilidad electromagnética.

Terminologia

• Agente refrigerante Los liquidos empleados para la generacion de frio se denominan agentes refrigerantes. Estos liquidos tienen un punto de ebullicion bajo, tan bajo que el calor de los productos almacenados en el aparato frigorifico occasiona la ebullicion o la evaporacion del agente refrigerante.
• Agente refrigerante circula Sistema cerrado en elrial el agente refrigerante. Elsystemadel circuito refrigerante está compuestofundamentalmonte por el evaporador, el compresor, el condensador y los tubos.
• Evaporador En el evaporador se evapora el agente refrigerante. Se elimina el calor en el interior del aparato frigorífico y este se enfía. Al igual que todos los liquidos, el agente refrigerante Neededa calor para evap-parse. Y por ese el evaporador está instalado en el interior del aparato frigorífico o incorpórado en espuma rigida directamente detrás de la pared interna, motivo por el cui no es visible.
• Compresor El aspecto del compresor es similar al de un(PC) Barril. El com-presor seonia con un motor electrico incorporedo en la parte trasera, en la zona de la base del aparato frigorifico. La tarea del compresor consiste en extraer el agente refrigerante en forma de vapor fuera del evaporador, bajo en condensarlo y conducirlo al licuador.
• Condensador El condensador suele tener una forma reticulada. En el condensador se licúa el agente refrigerante condensado en el compresor. Entonces se produce una liberación de calor que se entrega al aire del entorno a工程技术 de la superficie del condensador. Por ese motivo el condensador está situado en la parte exterior trasera del aparato frigorífico.

Servicio de postventa

En el caso de occurrir fallos cuya solución no aparezca en estas instrucaciones de servicios es preciseo dirigirse al concesionario o al service de postventa local. El cuaderno adjunto, "Condiciones de garantía/lugares de servicios de postventa", contiene las direcciones y los nombres de téléphone correspondientes.

La preparación de los respectospecíficos permite evaporar viajes innecasarios y costosos. Por ese es besoino indicar los siguientes datos del

aparato frigorífico:

Denominación del modelo
- Número de articulo (PNC)
- Número de fabricación (S-No.)

Estos datos se.Encuentran en la placaracteristica situada a la izquierda del lado interior del aparato frigorifico. Es recomendable,),) en el manual de instrucciones de service para tenerlos a mano rapidamente.

Advertencia: Las lllamadas unjustificadas al service de postventa se cobran también durante el periodo de garantía. Tf 902116388

Para España: Puede comprar recambios y accesorios on-line entre en http://www.service.electrolux.com y seleccione Tienda Virtual.

Salvo modificaciones
