Produkttyp	Einbaukühl- und Gefrierkombination unter Arbeitsplatte
Marke	AEG-ELECTROLUX
Modell	Santo U 960405I
Klimaklasse	SN (+10 °C bis +32 °C), N (+16 °C bis +32 °C), ST (+18 °C bis +38 °C), T (+18 °C bis +43 °C)
Netzspannung	220-240 V ~ 50 Hz
Kältemittel	Isobutan (R600a), wenig umweltschädliches, aber brennbares Gas
Innenbeleuchtung	Glühlampe max. 15 W (220-240 V)
Abtauen Kühlabteil	Automatisch
Abtauen Gefrierabteil	Manuell, empfohlen wenn Eisschicht 4 mm erreicht
Gefriervermögen in 24 h	max. 2 kg
Empfohlene Lagertemperatur	Kühlschrank +5 °C, Gefrierschrank -18 °C
Temperatureinstellung	Drehknopf von 0 (Aus) bis 6 (kälteste)
Abstellflächen	Höhenverstellbar, Glas oder Draht je nach Modell
Flaschenhalter	Ja, abnehmbare und seitlich verschiebbare Halterung
Gemüse-/Obstschale	Ja, mit Deckel
Butter-/Käsefach	Ja, mit Klappe
Variable Box	Ja, abnehmbar und je nach Modell neu positionierbar
Betriebsgeräusche	Klicken, Summen, Flüssigkeitszirkulation
Installationstyp	Einbau (unter Arbeitsplatte), Belüftung erforderlich
Elektrischer Anschluss	Schutzsteckdose mit Sicherung (Sicherung, Schutzschalter) Strom ≥ 10 A
Materialien	Recycelbare Verpackung (PE, PS, Karton), Kältekreislauf aus Stahl
Reinigung	Warmwasser, kein Dampf, keine Scheuermittel
Kindersicherheit	Verriegelungsvorrichtung (zur Entsorgung: unbrauchbar machen)
Ersatzteile	Online erhältlich (z.B. aeg.be für Belgien)
Reparierbarkeit	Nur durch qualifizierten Fachmann

Häufig gestellte Fragen - Santo U 960405I AEG-ELECTROLUX

Was tun, wenn das Gerät nicht kühlt?

Überprüfen Sie zuerst, ob das Gerät eingeschaltet und der Stecker eingesteckt ist. Prüfen Sie die Sicherung. Wenn die Temperatur falsch eingestellt ist, drehen Sie den Knopf auf eine kältere Position. Stellen Sie sicher, dass die Tür nicht zu lange offen stand und das Gerät nicht in der Nähe einer Wärmequelle steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie stelle ich die Temperatur des Kühlschranks ein?

Drehen Sie den Temperaturregler oben rechts im Kühlabteil. Position '1' ist am wärmsten, '6' am kältesten, und '0' schaltet das Gerät aus. Die empfohlene Temperatur liegt bei etwa +5 °C im Kühlschrank und -18 °C im Gefrierschrank.

Wie taue ich das Gefrierabteil ab?

Drehen Sie einige Stunden vorher den Knopf auf '6', um eine Kältereserve zu schaffen. Entnehmen Sie die gefrorenen Lebensmittel und wickeln Sie sie ein. Schalten Sie das Gerät aus und ziehen Sie den Stecker. Entfernen Sie den Stopfen des Wasserablaufs und stellen Sie eine Auffangschale darunter. Kratzen Sie das Eis nicht mit harten Gegenständen ab. Zum Beschleunigen stellen Sie ein Gefäß mit heißem Wasser in das Abteil und schließen die Tür. Nach dem Abtauen reinigen und wieder in Betrieb nehmen.

Wie reinige ich das Innere des Kühlschranks?

Ziehen Sie den Stecker. Entfernen Sie die Lebensmittel. Reinigen Sie mit einem weichen Tuch und warmem Wasser, gegebenenfalls mit ein paar Tropfen Spülmittel. Mit klarem Wasser nachspülen und trocknen. Verwenden Sie niemals Dampfreiniger, Scheuermittel oder Lösungsmittel. Achten Sie darauf, dass das Abflussloch des Tauwassers sauber ist.

Die Innenlampe leuchtet nicht, was tun?

Ziehen Sie den Stecker. Drehen Sie den Regler auf '0'. Entfernen Sie die Lampenabdeckung, indem Sie die Schraube lösen und die Abdeckung nach hinten schieben. Ersetzen Sie die Lampe durch eine neue 220-240 V, max. 15 W. Setzen Sie die Abdeckung wieder ein und schrauben Sie sie fest. Stecken Sie das Gerät wieder ein.

Warum bildet sich übermäßig viel Reif an der Rückwand des Kühlschranks?

Dies kann an einer hohen Umgebungstemperatur in Kombination mit einer zu kalten Einstellung liegen. Der Kompressor läuft ständig und die automatische Abtauung findet nicht statt. Stellen Sie den Knopf auf eine wärmere Position (4-5). Überprüfen Sie auch, ob die Türdichtung dicht ist; wenn nicht, erwärmen Sie sie vorsichtig mit einem Haartrockner (max. 50 °C) und formen Sie sie neu.

Kann man warme Speisen einfrieren?

Nein, lassen Sie Speisen immer auf Raumtemperatur abkühlen, bevor Sie sie in den Gefrierschrank legen. Das Einlegen warmer Speisen erhöht die Reifbildung und den Energieverbrauch und kann die Qualität anderer gefrorener Lebensmittel beeinträchtigen.

Wie kann ich mit diesem Gerät Energie sparen?

Stellen Sie das Gerät fern von Wärmequellen auf (Herd, Heizkörper). Sorgen Sie für eine gute Belüftung um das Gerät. Öffnen Sie die Tür nicht länger als nötig. Stellen Sie die Temperatur nicht niedriger als nötig ein. Tauen Sie gefrorene Lebensmittel im Kühlschrank auf, um deren Kälte zu nutzen.

Was tun, wenn sich Wasser am Boden des Kühlschranks ansammelt?

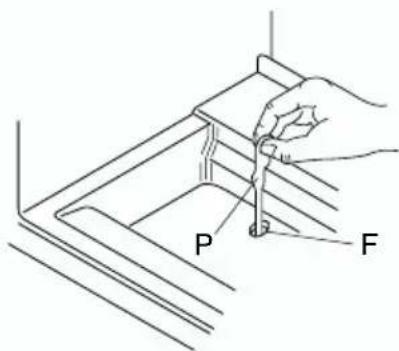

Das Ablaufloch des Tauwassers ist wahrscheinlich verstopft. Reinigen Sie es mit dem mitgelieferten grünen Stopfen (oder einem Zahnstocher). Überprüfen Sie, ob die Rinne hinten nicht verstopft ist. Regelmäßige Reinigung verhindert dieses Problem.

Kann ich das Gerät in der Nähe eines Herdes oder Heizkörpers aufstellen?

Nein, vermeiden Sie einen Standort in der Nähe einer Wärmequelle. Die Umgebungstemperatur beeinflusst die Leistung und den Verbrauch. Halten Sie die Mindestabstände ein und verwenden Sie gegebenenfalls eine Isolierplatte. Die direkte Installation unter einem Kochfeld ist verboten.

BEDIENUNGSANLEITUNG Santo U 960405I AEG-ELECTROLUX

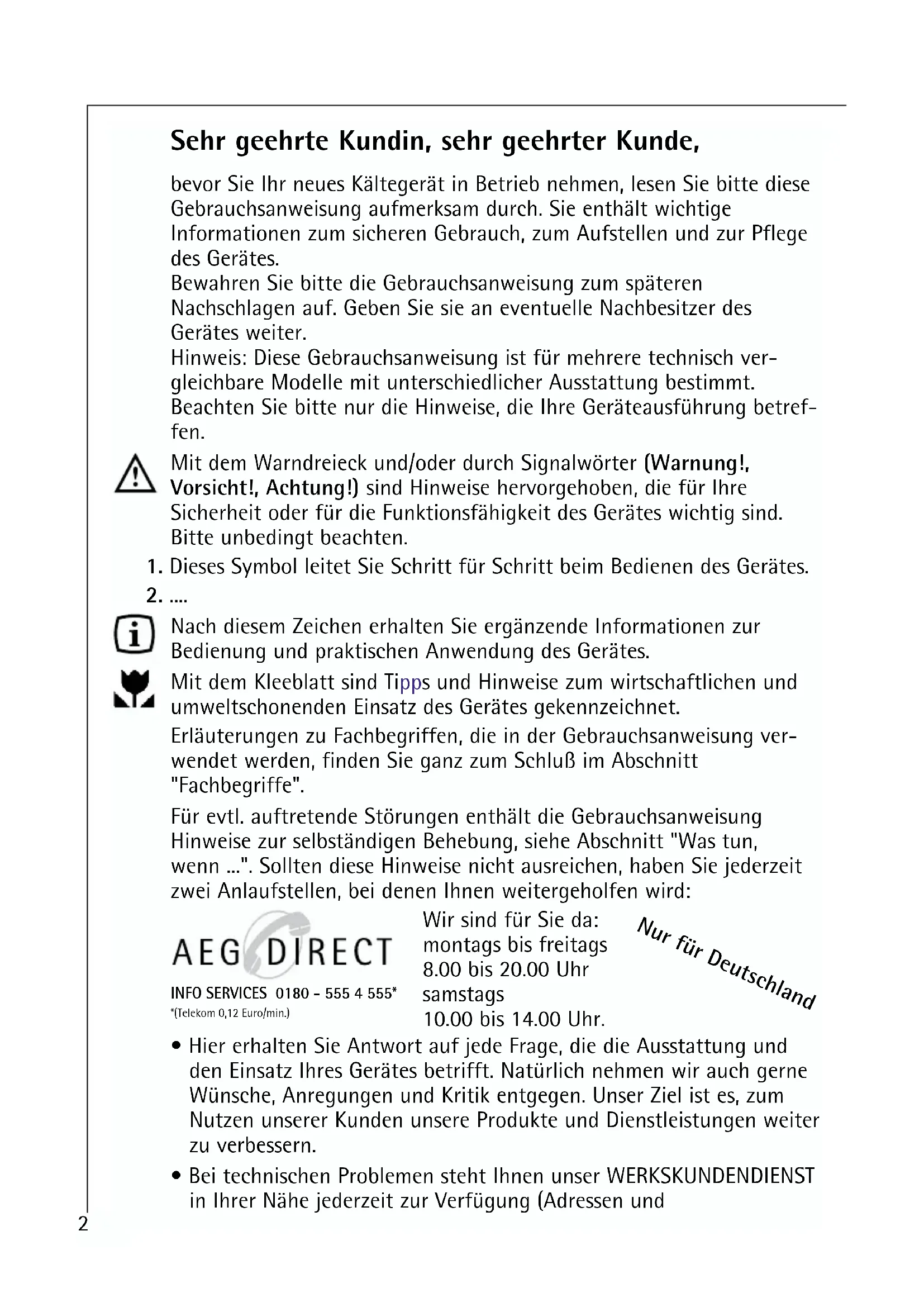

Sehr geehrte Kundin, sehr geehrter Kunde,

bevor Sie Ihr neues Kältegerät in Betriebnehmen,lesen Sieitte diese Gebrauchsanweisung aufmerksam durch. Sie enthalt wichtige Informationen zum sicheren Gebrauch, zum Aufstellen und zur Pflege des Gerätes.

Bewahren Sieitte die Gebrauchsanweisung zum späteren

Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des

Gerätesweiter.

Hinweis: These Gebrauchsanweisung ist für mehrere technisch vergleichbare Modelle mit entsprechlicher Ausstattung bestimmt.

Beachten Sieitte nur die Hinweise, die ihre Gerateausfuhrung betreffen.

Mit dem Warndreieck und/oder durch Signalwörter (Warnung!,

Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für ihre

Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind.

Bitte unbedingt beachten.

1. Dieses Symbol leitet Sie Schritt für Schritt beim Bedienen des Gerätes.
   2....

Nach thisem Zeichen erhalten Sie ergänzende Informationen zur

Bedienung und praktischen Anwendung des Gerätes.

Mit dem Kleeblatt sind Tipps und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Gerätes gekennzeichnet.

Erläuterungen zu Fachbegriffen, die in der Gebrauchsanweisung verwendet werden, finden Sie ganz zum Schluß im Abschnitt

"Fachbegriffe".

Für evtl. auftretende Störungen enthalt die Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt "Was tun, wenn ...". Sollten diese Hinweise nicht ausreichen, haben Sie jederzeit zwei Anlaufstellen, bei denen Ihnen weitergeholfen wird:

INFO SERVICES 0180-5554555*

Wir sind für Sie da: montags bis frei-tags 8.00 bis 20.00 Uhr samstags

10.00 bis 14.00 Uhr.

• Hier erhalten Sie Antwort auf jeder Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. Naturlich behmen wir auch unsere Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.
• Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST in Ihrer Höhe jederzeit zur Verfügung (Adressen und

Telefonnummern finds Sie im Verzeichnis Garantiebedingungen/ Kundendienststellen). Beachten Sie dazu den Abschnitt "Kundendienst".

Gedruckt auf umweltschonend hergestelltem Papier - wer ökologisch denkt, handelt auch so ...

Inhaltsverzeichnis

Sicherheit 4
Entsorgung 6

Information zur Geräteverpackung / Entsorgung von Altgeräten. 6

Transportschutz entfernen. 7
Aufstellen 7

Aufstellort. 7
Einbau/Elektrischer Anschluss 8

Gerätebeschreibung 9
Geräteansicht 9

Vor Inbetriebnahme 9
Inbetriebnahme und Temperaturregelung 10

Gerat abschalten 11
Innenausstattung 12

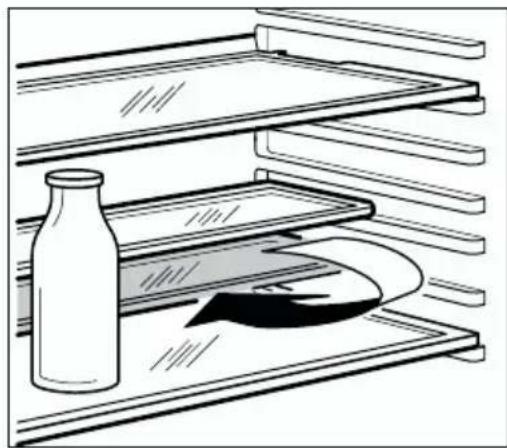

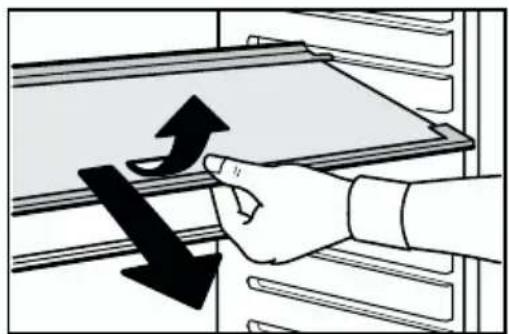

Abstellflächen/Abstellroste 12

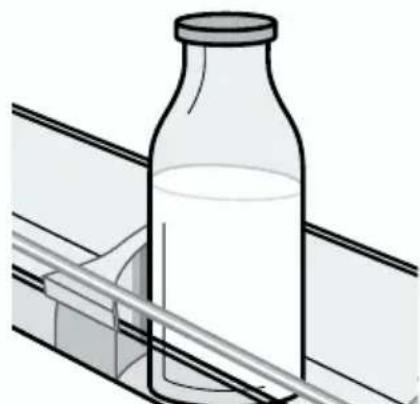

Flaschenhalter 12
Variable Ablagebox 13

Richtig lagern 13
Einfrieren und Tiefkühllagern 14

Eiswürfel bereiten 15
Abtauen 15

Der Kuhlraum taut automatisch ab. 15
Gefrierfach abtauen 16

Reinigung und Pflege 17
Tipps fur Energie-Einsparung 18

Was tun, wenn 18

Abhilfe bei Störungen. 18

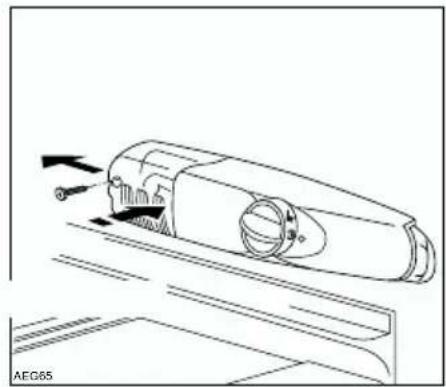

Lampe auswechseln. 20

Betriebsgeräusche / Bestimmungen, Normen, Richtlinien 21
Fachbegriffe 22

Sicherheit

Die Sicherheit unserer Kältegeräte entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns veranlaßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen:

Bestimmungsgemäß Verwendung

• Das Kältegerät ist für die Verwendung im Haushalt bestimmt. Es eignet sich zum Kühlen, Einfrieren und Tiefkühllagern von Lebensmitteln sowie zur Eisbereitung. Wir das Gerät zweckent fremdet oder falsch bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.
• Umbauten oder Veränderungen am Kältegerät sind aus Sicherheitsgründen nicht zulässig.
• Sollten Sie das Kältegerät gewerblich oder für andere Zwecke als zum Tiefkühllagern und Einfrieren von Lebensmitteln benutzen, beachten Sieitte die fur ihren Bereich gultigen gesetzlichen Bestimmungen.

Vor der ersten Inbetriebnahme

• Überprüfen Sie das Kältegerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen! Wenden Sie sich im Schadensfallitte an den Lieferanten.
• Prüfen, dass das Gerät nach der Installation nicht auf dem Netzkabel stehen. Wichtig: Die Netzanschlussleitungarf nur durch eine Fachkraft ausgewechselt werden. Wenden Sie sich im Reparaturfall an unseren Kundendienst.

Kältemittel

Das Gerät enthalt im Kältemittelkreislauf das Kältemittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das jeder brennbar ist.

• Warning - Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kältemittelkreislaufs beschädigt werden.
• Bei Beschädigung des Kältemittelkreislaufs: - offenes Feuer und Zündquellen unbedingt vermeiden; - den Raum, in dem das Gerät steht, gut durchlüften.

Sicherheit von Kindern

• Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten!
• Ausgediente Altgeräteitte vor der Entsorgung unbrauchbar machen. Netzsteckerziehen,Netzkabel durchtrennen, eventuell vorhandene Schnapp- oder Riegelschlösser entfernen oder zerstoren. Dadurch verhindern Sie,dassichspielende Kinder im Gerät einsper

ren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten.

• Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und halten Sie Kinder nicht mit dem Gerät speiten!

Im Alltagsbetrieb

• Behälter mit brennbaren Gasen oder Flüssigkeiten konnen durch Kätleinwirkung undicht werden. Explosionsgefahr! Lagern Sie keine Behälter mit brennbaren Stoffen, wie z.B. Spraydosen, Feuerzeug-Nachfüllkartuschen etc. im Kältegerät.
• Flaschen und Dosen dürfen nicht in das Gefrierfach. Sie konnen springen, wenn der Inhalt gefriert - bei kohlensäurehaltigem Inhalt sogar explodieren! Legen Sie nie Limonaden, Säfte, Bier, Wein, Sekt usw. in das Gefrierfach. Ausnahme: Hochprozentige Spirituosen konnen im Gefrierfach gelagert werden.
• Speiseeis und Eiswurfel nicht unmittelbar aus dem Gefrierfach in den Mund erhmen. Sehr kaltes Eis kann an Lippen oder Zunge festfrierten und Verletzungen verursachen.
• Tiefkühlgut nicht mit nassen Handen berühren. Die Hande konnten daran festfrieren.
• Warning - Keine Elektrogeräte (z. B. elektrische Eismaschinen, Ruhrgeräte etc.) im Kaltegerät betreiben.
• Warning - Um die Funktion des Gerätes nicht zu beeinträchtigen, darüber die Lüftungsöffnungen der Geräteverkleidungen oder des Aufbaus von Einbaumöbeln nicht abgedeckt oder zugestellt werden.
• Warning - Um den Abtauvorgang zu beschleunigen, keine mechanischen oder künstlichen Hilfsmittel verwenden, als die vom Hersteller empfohlenen.
• Vor Reinigungsrarbeiten das Gerät grundsätzlich abschalten und den Netzsteckerziehen oder Sicherung in der Wohnung abschalten bzw. herausdrehen.
• Netzstecker immer am Stecker aus der Steckdoseziehen, nie am Kabel.

Im Störungsfall

• Sollte einmal eine Störung am Gerät auftreten, sehen Sieitte zuerst in dieser Gebrauchsanweisung unter "Was tun, wenn ..." nach. Falls die dort aufgeführten Hinweise nicht weiterhelfen, führen Sieitte keine weiteren Arbeiten selbst aus.
• Kältegeräte)dürfen nur von Fachkräften repariert werden. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfallitte an ihren Fachhändler oder an unseren Kundendienst.

Entsorgung

Information zur Geräteverpackung

Entsorgen Sie das Verpackungsmaterial Ihres Gerätes sachgerecht. Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Zu den Werkstoffen: Die Kunststoffe können auch wiederverwertet werden und sind folgendermaBen gekennzeichnet:

PE< für Polyäthylen, z. B. bei der äußeren Hülle und den Beuteln im Innern.
PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich FCKW-frei.

Die Kartonteile werden aus Altpapier hergestellt und sollenn auch wieder zur Altpapiersammlung gegeben werden.

Entsorgung von Altgeräten

Aus Umweltschutzgründen müssen Kältegeräte fachgerecht entsorgt werden. Dies gilt für Ihr bisheriges Gerät und - nach dem es eines Tages ausgedient hat - auch für Ihr neues Gerät.

Warning! Ausgediente Altgeräteitte vor der Entsorgung unbrauchbar machen. Netzsteckerziehen,Netzkabel durchtrennen, eventuellvorhandene Schnapp- oder Riegelschlösser entfernen oder zerstoren. Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere Lebensgefährliche Situationen geraten.

Entsorgungshinweise:

• Das Gerätarf nicht mit dem Haus- oder Sperrmüll entsorgt werden.
• Der Kältemittelkreislauf, insbesondere der Wärmetauscher an der Geräterückseite,arf nicht beschädigt werden.
• Das Symbol auf dem Produkt oder seiner Verpackung weist darüberhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling这些东西 Produkt erhalten Sie von Ihrrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Transportschutz entfernen

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.

1. Klebebänder links und rechts an den Turaußenseiten abziehen.
2. Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfern.

Aufstellen

Aufstellort

Das Gerät soll in einem gut belufteten und trockenen Raum stehen. Die Umgebungstemperatur wird sich auf den Stromverbrauch und die einwandfrei Funktion des Gerätes aus.

Daher sollte das Gerät

• nicht direkter Sonneneinstrahlung ausgesetzt sein;
• nicht an Heizkörpern, geben einem Herd oder sonstigen Wärmequellen stehen;
• nur an einem Ort stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist.

Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenaum des Gerätes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse für Umgebungstemperatur von
SN +10 bis +32 °C
N +16 bis +32 °C
ST +18 bis +38 °C
T +18 bis +43 °C

Direkter Einbau unter einem Kochfeld ist nicht zulässig. Die teilweise hohen Abstrahlungstemperaturen des Kochfeldes können das Gerät beschädigen.

Wird in der Höhe ein Kochfeld eingebaut, sind die zugehörigen Einbau- und Schutzvorschriften zu beachten. Durch die Vielzahl der möglichen Einbausituationen können hier keine detailierten Angaben erfolgen.

Eine Erwärung des Kältegerätes ist durch ausreichenden Abstand und Einbringung einer geeigneten Wärmeschutzplatte zu verhindern. Die ordnungsgemäß Be- und Entlüfung des Kältegerätes muss gewährleistet sein.

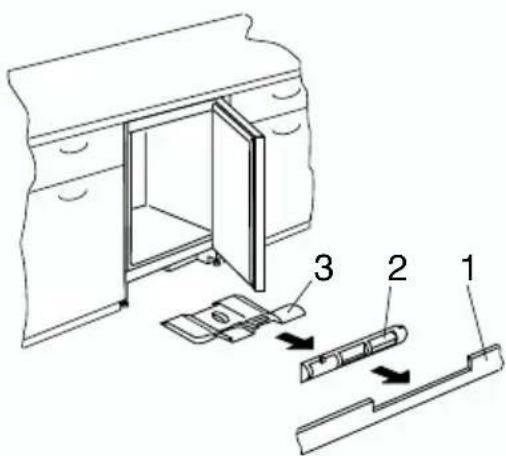

Einbau

Siehe beiliegende Montageanweisung.

Prüfen Sieitte nach dem Einbau des Gerats,insbesondere nach Turanschlagwechsel,ob die Turdichtung ringsum richtig abdichtet. Eine undichte Turdichtung kann zu verstärkter Reifbildung und dadurch zu hoherem Energieverbrauch führen (siehe auch Abschnitt „Abhilfe bei Störungen").

Elektrischer Anschluss

Für den elektrischen Anschluss ist eine vorschriftsmäßig installierte Schutzkontakt-Steckdose erforderlich. Sie sollen so gesetzt sein, dass ein Ziehen des Netzsteckers möglich ist.

Die zum Anschluss des Gerätes nötige Schutzkontakt-Steckdose sollensich links oder rechts darüber der Einbaunische befinden.

Die elektrische Absicherung muss mindestens 10/16 Ampere betragen. Ist die Steckdose bei eingebautem Gerät nicht mehr zugänglich, muss eine geeignete Maßnahme in der Elektroinstallationsherstellen, dass das Gerät vom Netz getrennt werden kann (z. B. Sicherung, LS-Schalter, Fehlerstrom-Schutzschalter oder dergleichen mit einer Kontaktöffnungseweite von min. 3 mm).

Vor Inbetriebnahme am Typschild des Gerätes überprüfen, ob Anschlusspannung und Stromart mit den Werten des Stromnetzes am Aufstellort übereinstimmen.

Z. B.: AC 220 ... 240 V 50 Hz oder

220 ... 240 V~ 50 Hz

(d. h. 220 bis 240 Volt Wechselstrom, 50 Hertz)

Das Typschild befindet sich rechts im Innenraum des Gerätes.

Gerätebeschreibung

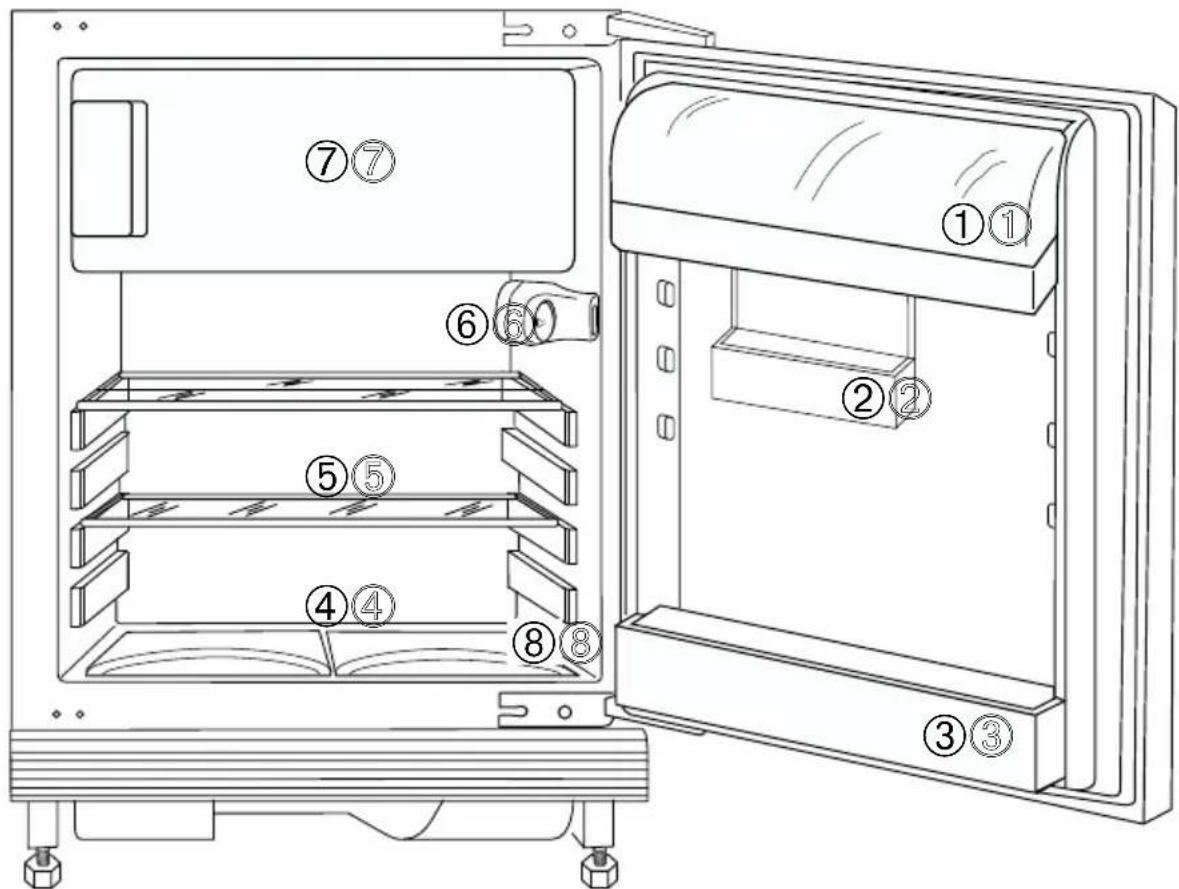

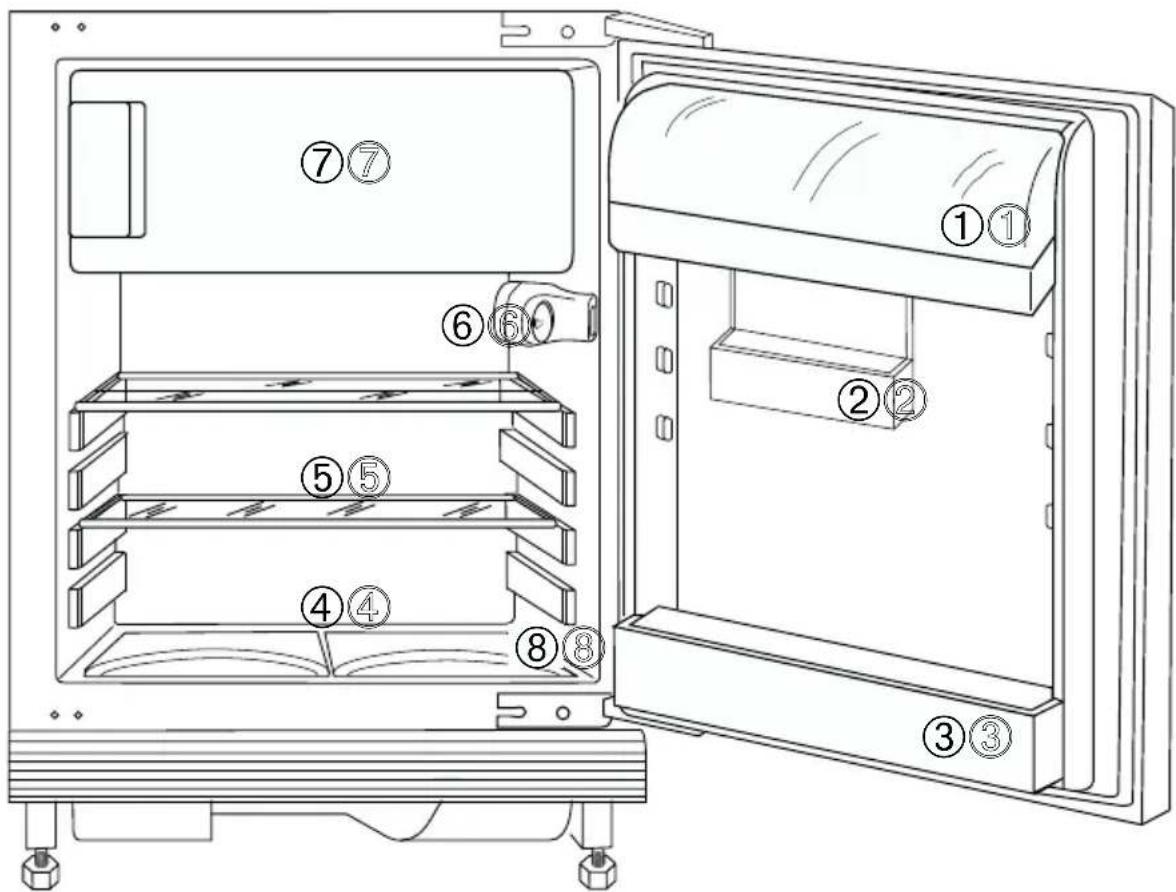

Geräteansicht

1 = Butter-/Kasefach mit Klappe

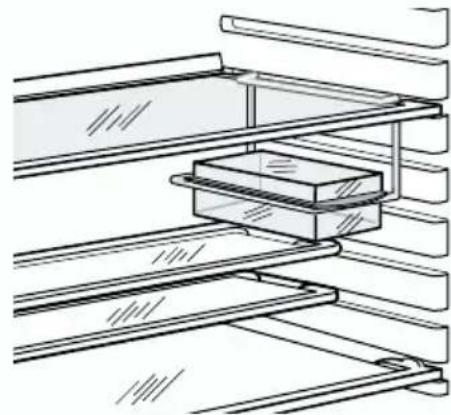

2 = Variable Ablagebox (Ausfuhrung je nach Modell unterscheidlich)
3 = Flaschenhalter
4 = Obst-/Gemüseschale
5 = Abstellflächen
6 = Temperaturregler und Innenbeleuchtung
7 = Gefrierfach (zum Lagern und Einfrieren)
8 = Typschild

Vor Inbetriebnahme

Das Geräteinnere und alle Ausstattungsteileitte vor Erstinbetriebnahme reinigen (siehe Abschnitt "Reinigung und Pflege").

Inbetriebnahme und Temperaturregelung

Achtung! Das Gerät nur im eingebauten Zustand betreiben!

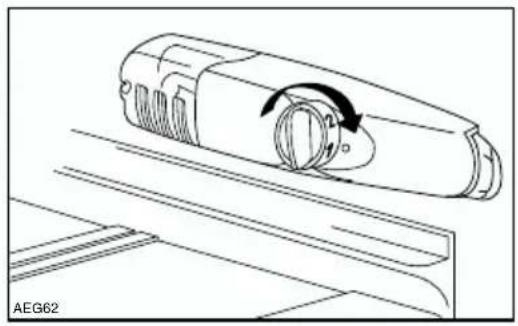

Der Temperaturregler befindet sich im Kuhlraum rechts oben. Er ist zugleich der EIN/AUS-Schalter.

Stellung 0^ = Kuhlung aus

Stellung 1^ = wärmste Innentemperatur

Stellung "6" = kalteste Innentemperatur

1. Netzstecker in die Steckdose stecken.
2. Gewünschte Temperatur durch Drehen des Temperaturreglers einstellen. Die Innenbeleuchtung besteht an. Der Kompressor startet und lauft dann automatisch.

Hinweis: Bei Änderung der Einstellung lauft der Kompressor nicht sofort an, wenn grenade automatisch abgetaut wird.

i Da die Lagertemperatur im Kuhlraum schnell erreicht wird, konnen Sie gleich nach dem Einsatzen Kuhlgut einlagern.

Wichtig! Warten Sie mit dem Einlagern von Gefriergut, bis die Temperatur im Gefrierfach -18^ erreicht hat.

i Aus ernährungswissenschaftlicher Sicht ist +5^ fur den Kuhlraum und -18^ fur das Gefrierfach als ausreichend kalte Lagertemperatur anzusehen.

Die Temperaturen im Kuhlraum und Gefrierfach setzen sich nicht getrennt regeln.

Folgende Einflüsse sind ausschlaggebend für die Innentemperatur:

• Umgebungstemperatur;
• Menge und Temperatur der eingelagerten Lebensmittel;
• Häufiges oder langes Öffnen der Tür;
• ein Fehler am Gerät.

Deshalb muss die Temperaturregler-Einstellung eventuell den gegebenen Einflüssen angepasst werden.

Einstellungsempfehlungen:

Umgebungstemperatur Temperaturregler-Stellung

ca. 10^ Bereich bis 1

ca. 16^ Bereich um 2

Umgebungstemperatur Temperaturregler-Stellung

ca. 25^ Bereich um 2

ca. 32^2 bis 3

ca. 38^ 1 bis 2

Hinweis: Bei Einstellung gemäß Tabelle Hinweis: Bei Einstellung gemäß Tabelle „Einstellungsempfehlungen" stellt sich eine mittlere Kühraumtemperatur von ca. +5^ ein. Die mittlere Temperatur im Gefrierfach beträgt dann ca. -18^ oder kälter.

Dies gilt für Umgebungstemperaturen von +10^ bis +38^ Bei hoher Umgebungstemperatur werden bei einer Reglerstellung im Bereich um 2^ frische Lebensmittel zuverlüssig eingefroren, ohne dass es im Kuhlraum zu kalt wird.

1. Falls Sie höhere oder tiefere Temperatur wünschen, drehen Sie den Temperaturregler auf wärmere bzw. kältere Einstellung.

Wichtig!

Hohe Umgebungstemperatur (z. B. an bereits Sommertagen) und kalte Einstellung des Temperaturreglers (Stellung „5" bis „6") kann zu Dauerbetrieb des Kompressors führen.

Grund: Der Kompressor muß ununterbrochen laufen, um bei hoher Umgebungstemperatur die tiefe Temperatur im Gerät zu halten. Der Kühlraum taut dann nicht mehr ab - Denn automatisches Abtauen des Kühlraums ist nur bei stillstehendem Kompressor möglich (siehe auch Abschnitt „Abtauen"). Starke Reifbildung an der Kühlraumrückwand ist die Folge.

In dieser Fall den Temperaturregler auf eine wärmere Einstellung zusammen drehen (Stellung „3" bis „4"). Bei dieser Einstellung wird der Kompressor geregelt und der Abtauvorgang wieder automatisch eingeleitet.

Gerät abschalten

Zum Abschalten der Kuhlung Temperaturregler auf Stellung "0" dieren.

Soll das Gerät für längerere Zeit außer Betrieb genommen werden:

1. Kuhl- und Gefriergut sowie Eisschalen herausnehmer.
2. Gerät abschalten, dazu Temperaturregler auf Stellung „0" drehen.

3. Netzsteckerziehen oder Sicherung abschalten bzw.herausdrehen.

4. Gefrierfach abtauen und gründlich reinigen (siehe Abschnitt "Reinigung und Pflege").

5. Turen anschließend geöffnet setzen, um Geruchsbildung zu vermeiden.

Innenausstattung

Abstellflächen/Abstellroste

Je nach Modell ist Ihr Gerät entweder mit Abstellflächen aus Glas oder mit Abstellrosten ausgestattet.

Die Abstellfläche aus Glas über den Obst- und Gemüseschalen muss immer in dieser Stellung verbleiben, damit Obst und Gemüse länger frisch bleiben.

Die übrigen Abstellflächen sind hohenverstellbar:

1. Dazu die Abstellfläche soweit nach vorneziehen, bis sie sich nach oben oder unten abschwenken und herausnehmerlässt.
2. Das Einsetzen in eine andere Höherette in umgekehrter Reihenfolgevornehmen.

Hohes Kuhlgut einstellen (nicht bei allen Modellen):

Die vordere Hälfte der zweiteiligen Glasabstellfläche Herausnahmen und in eine andere Ebene einschieben. Dadurch gewinnen Sie Raum, um auf der darunterliegenden Abstellfläche hohes Kühlgut abzustellen.

Flaschenhalter (nicht bei allen Modellen)

Bei einigen Modellen ist im Flaschenfach ein Flaschenhalter eingesetzt. Er dient als Kippschutz für einzelne Flaschen und ist seitlich verschiebbar.

Variable Ablagebox (Ausführung je nach Modell unterschiedlich)

Einige Modelle sind mit einer variablen Ablagebox ausgestattet, die seitlich verschiebbar unter dem Turabstellfach angebracht ist.

1. Zum Abnehmer das Abstellfach mit der Box nach oben aus den Aufnahmen in der Tur herausheiten und den Haltebügel aus der Führung unter dem Abstellfach hersausnehmen.

Die variable Box kann auch im Kuhlraum an einer Abstellfläche seitlich eingehängt werden:

1. Dazu die Abstellfläche soweit nach vorneziehen, bis sie sich nach oben oder unten abschwenken und Herausnehmen laßt.

2. Den Haltebügel an der Verjungung der Abstellfläche einhängen und die Abstellfläche wieder in die Führungen einschieben.

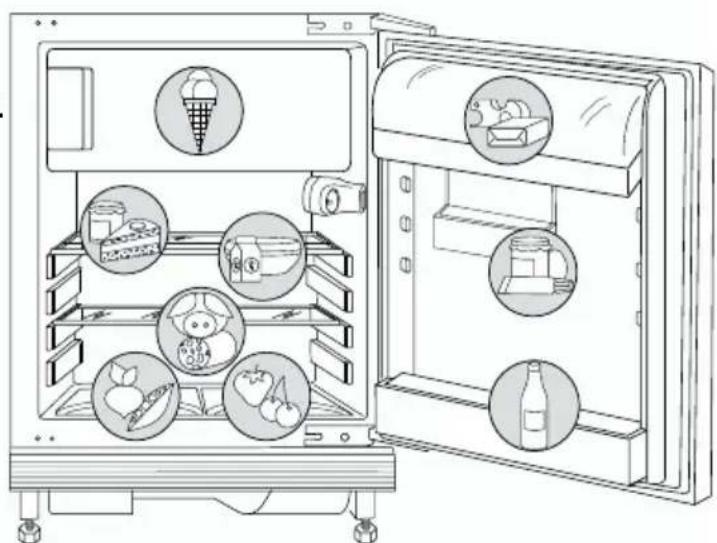

Richtig lagern

Im Kuhlraum ergeben sich, physikalisch bedingt, unterscheidliche Temperaturbereiche.

Der kälteste Bereich befindet sich auf der untersten Abstellfläche über den Obst- und Gemüseschalen.

Wärmere Bereiche sind die oberen Abstellflächen und die Abstellfächer an derTür. An welcher Stelle im Kühlraum geeignete Temperaturen für verschiedene Arten von Lebensmitteln vorliegen, zeigt nebenstehendes Einordnungsbispiel.

Tipp: Lebensmittel sollen immer abgedeckt oder verpackt in den Kuhlraum, um

Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut zu vermeiden.

Zum Verpacken eignen sich:

-Frischhaltebeutel und -folien aus Polyathylen;
- Kunststoffbehälter mit Deckel;
- Spezielle Hauben aus Kunststoff mit Gummizug;
Aluminiumfolie.

Einfrieren und Tiefkühllagern

Zum Einfrieren und Tiefkühllagern von Lebensmitteln dient das Gefrierfach.

Achtung!

• Vor dem Einfrieren von Lebensmitteln muss die IST-Temperatur im Gefrierfach -18^ oder kälter sein (Einstellungsempfehlungen siehe Tabelle im Kapitel „Inbetriebnahme - Temperatur einstellen").
• Bitte das auf dem Typschild angegebene Gefriervermögen beachten. Das Gefriervermögen ist die maximale Menge an frischer Ware, die innerhalb von 24 Stunden eingefroren werden kann. Wenn Sie an mehreren Tagen hintereinander einfrierten,nehmen Sieitte nur 2/3 bis 3/4 der auf dem Typschild angegebenen Menge.
• Warme Lebensmittel vor dem Einbringen in das Gefrierfach abkühlen halten. Die Wärme führt zu verstärkter Eisdlung und zu higherem Energieverbrauch.
• Die Lagerzeit bzw. auf das Haltbarkeitsdatum von Tiefkuhlprodukten beachten.
• Einmal aufgetaute Lebensmittel ohne weitere Verarbeitung (garen zu Fertiggerichten) auf keinen Fall ein zweites Mal einfrierten.

• Nicht zu große Mengen, bis maximal 2 kg in 24 Stunden einfrierten. Sie erreichen eine bessere Qualität, wenn die Lebensmittel rasch bis zum Kern durchgefrören werden.

• Alle Lebensmittel vor dem Einfrieren luftdicht verpacken, damit sie nicht austrocknen, nicht den Geschmack verlieren und keine Geschmacksübertragung auf anderes Tiefkühlgut erfolgen kann.

Vorsicht! Tiefkuhlgut nicht mit nassen Handen berühren. Die Hande konnten daran festfrieren.

1. Die verpackten Lebensmittel auf den Boden des Gefrierfachs legen. Nicht gefrorene Warearfereits gefrorene Ware nicht berühren, die gefrorene Ware kann sonst antauen.

2. Gefrierfachtür nicht schreiben.

Tipps zum Einfrieren:

• Geeignet zum Verpacken von Gefriergut sind:
• Gefrierbeutel und -folie aus Polyäthylen;
  spezielle Gefriergutdosen;
  Aluminiumfolie, extra stark.
• Zum Verschlieben von Beuteln und Folien eignen sich:
  Plastikklemmen, Gummiringe oder Klebebänder.
• Vor dem Verschlieben die Luft aus Beuteln und Folien streichen, dess Luft begunstigt das Austrocknen des Gefrierguts.
• Flache Päckchen formen, diese frieren schneller durch.
• Gefriergutdosen nicht bis zum oberen Rand mit flüssigem oder breiigem Gefriergut fullen, da sich Flüssiges beim Gefrieren noch ausdehnt.

Eiwürfel bereiten

1. Eiswürfelschale zu 3/4 mit kaltem Wasser füssen, in das Gefrierfach stellen und gefrieren halten.
2. Zum Herauslösen der fertigen Eiwürfel die Eiwürfelschale verwinden oder kurz unter fließendes Wasser halten.

Achtung! Eine eventuell angefreore Eiwurfelschale keinesfalls mit spitzen oder scharfkantigen Gegenständen ablösen. Einen Löffelstiel oder dergleichen verwenden.

Abtauen

Der Kuhlraum taut automatisch ab

Das Abtauen des Verdampfers in der Rückwand des Kuhlraums erfolgt automatisch.

Das Tauwasser wird in der Ablaufrinne an der Rückwand des Kühlraumes aufgefangen, durch das Ablaufloch in die Auffangschale am Kompressor geleitet und Dort verdunstet.

Das Tauwasser-Ablaufloch muss regelmäßig gereinigt werden (siehe Kapitel „Reinigung und Pflege").

Gefrierfach abtauen

Während des Betriebs und beim Öffnen der Gefrierfach-Tür schlägt sich Feuchtigkeit im Gefrierfach als Reif nieder. Entfernen Sie diesen Reif von Zeit zu Zeit mit dem weichen Kunststoffschaiber. Keinesfalls harte oder spitze Gegenstände dazu benutzen.

Abgetaut werden soll immer dann, wenn die Reifschicht eine Dicke von ca. 4 Millimeter erreicht hat; mindestens jedoch einmal im Jahr. Ein geeigneter Zeitpunkt zum Abtauen ist dann, wenn das Gerät leer oder nur weniger beladen ist.

Warning!

• Keine elektrischen Heiz- oder Wärmegeräte und keine anderen Mechanischen oder künstlichen Hilfsmittel verwenden, um den Abtauvorgang zu beschleunigen.
• Keine Abtausprays verwenden, sie konnen gesundheitsschädlich sein und/oder kunststoffschädigende Stoffe enthalten.

Vorsicht! Berühren Sie Tiefkuhlgut nicht mit nassen Handen. Die Hande konnten daran festfrieren.

1. Einige Stunden vor dem Abtauen den Temperaturregler auf Stellung 6 drehen, um eine Kältereserve im Tiefkühlgut zu schaffen.
2. Tiefkühlgut Herausnahmen, in mehrere Lagen Zeitungspapier einpacken und abgedeckt an einem kühlen Ort lagern.

3. Gerät abschalten und den Netzsteckerziehen oder Sicherung abschalten bzw. herausdrehen.

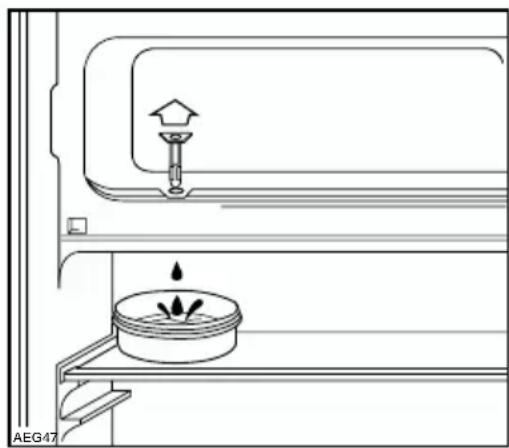

4. Verschlussstopfen aus dem Tauwasserablauf entfernen. Auffangschale unterstellen, um das Tauwasser aufzufangen. Achtung! Nach dem Abtauen den Verschlussstopfen wieder in den Tauwasserablauf einsetzen.

Tipp: Sie können den Abtauvorgang beschleunigen, indem Sie einen Topf mit freiBem Wasser in das Gefrierfachstellen. Nehmen Sie auBerdem abfal

lende Eisstücke schon vor dem volligen Abtauen heraus.

1. Nach dem Abtauen, Gerät einschließlich Innenausstattung gründlich reinigen (siehe Abschnitt "Reinigung und Pflege").
2. Lebensmittel einlagern und Gerät wieder in Betriebnehmen.

Reinigung und Pflege

Aus hygienischen Gründen sollen das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.

Warning!

• Das Gerätarf während der Reinigung nicht am Stromnetz angeschlossen sein. Stromschlaggefahr! Vor Reinigungserbeiten Gerät abschalten und Netzsteckerziehen oder Sicherung abschalten bzw.
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen, Stromschlaggefahr! HeiBer Dampf kann zu Schäden an Kunststoffteilen führen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betriebnehmen.

Achtung!

• Atherische Ole und organische Lösungsmittel können Kunststoffe angreifen, z. B.

• Saft von Zitronen- oder Apfelsinenschalen;

• Buttersäure;
• Reinigungsmittel, die Essigsäure enthalten.

Solche Substanzen nicht mit den Geräteilen in Kontakt bringen.

• Keine scheuernden Reinigungsmittel verwenden.

• Kuhl- und Tiefkühlgut Herausnahmen. Tiefkühlgut in mehrere Lagen Zeitungspapier einpacken. Alles abgedeckt an einem kühlen Ortlagen.

• Gefrierfach vor dem Reinigen abtauen (siehe Abschnitt "Abtauen").
• Gerät abschalten und den Netzsteckerziehen oder Sicherung abschlten bzw. herausdrehen.
• Gerä einschließlich Innenausstattung mit einem Lappen und lauwarmem Wasser reinigen. Eventuell etwas handelsübliches Geschirrspul-mittel beigegeben.
• AnschlieBend mit klarem Wasser nachwischen und trockenreiben.
• Die Ablauföffnung der Tropfrinne (F) der Gemüseschale kontrollieren. Bei Verstopfung die Öffnung mit Hilfe des grünen Stöpsels (P) aus dem Geräte-Beipack frei machen.
• Nachdem alles trocken ist, Lebensmittel wieder einlagern und Gerät wieder in Betriebnehmen.

Der Aufbau des Gerätes erlaubt auch die Reinigung der Geräterückseite mit Hilfe eines Staubsaugers, um einen sicheren und stromsparen den Betrieb des Gerätes zu gewährleisten.

1. Nehmen Sie die Sockelblende (1) ab;
2. demontieren Sie die Beluftungsblende (2);
   3.ziehen Sie vorsichtig die Verdunsterschale (3) hereaus.Achten Sie daraufuf,dass sich darin Abtauwasser befinden kann.

Saugen Sie die Geräteunterseite und -rückseite ab, soweit zugänglich.

Vorsicht! Keine Gerätele beschädiggen!

Tipps zur Energie-Einsparung

• Das Gerät nicht in der Höhe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur lauft der Kompressor haufiger und länger.
• Ausreichende Be- und Entlüftung des Gerätes gewährleisten. Lüfungsöffnungen niemals abdecken.
• Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen setzen.
• Tur nur so lange wie notig geöffnet setzen.
  Die Temperatur nicht kälter als nötig einstellen.
• Tiefkuhlgut zum Auftauen in den Kuhlraum legen. Die Kälte im Tiefkuhlgut wird so zur Kuhlung im Kuhlraum genutzt.

Was tun, wenn …

Abhilfe bei Störungen

Möglicherweise handelt es sich bei einer Störung nur um einen kleinen Fehler, den Sie anhand nachfolgender Hinweise selbst beheben konnen. Führn Sie keine weiteren Arbeiten selbst aus, wenn nachstehende Informationen im konkreten Fall nicht weiterhelfen.

Warning! Reparaturen am Kältegerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an ihren Fachhändler oder an unseren Kundendienst.

Störung	Mögliche Ursache	Abhilfe
Gerät arbeitet nicht.	Gerät ist nicht eingeschal-tet.	Gerät einschalten.
	Netzstecker ist nicht ein-gesteckt oder lose.	Netzstecker einstecken.
	Sicherung hat ausgelöst oder ist defekt.	Sicherung überprüfen, gegebenenfalls erneuern.
	Steckdose ist defekt.	Störungen am Stromnetz behegt Ihr Elektrofachmann.
Gerät kühlt zu stark.	Temperatur ist zu kalt ein-gestellt.	Temperaturregler vorüber-gehend auf wärmere Einstellung drehen.
Die Lebensmittel sind zu warm.	Temperatur ist nicht rich-tig eingestellt.	Bitte im Abschnitt "Inbe-triebnahme" nachsehen.
	Tür war länger Zeit geöff-net.	Tür nur so lange wie nötig geöffnet{lassen.
	Innerhalb der letzen 24 Std. wurden größere Mengen warmer Lebensmittel eingelagert.	Temperaturregler vorüber-gehend auf kältere Einstellung regeln.
	Das Gerät steth neben einer Wärmequelle.	Bitte im Abschnitt "Aufstellort" nachsehen.
Innenbeleuchtung faktio-niert nicht.	Lampe ist defekt.	Bitte im Abschnitt "Lampe auswechseln" nachsehen.
Starke Reifbildung im Gerät, evtl. auch an der Türdichtung.	Türdichtung ist undicht (evtl. nach Turanschlag-wechsel).	An den undachten Stellen Türdlichtung vorsichtig mit einem Haartrockner erwär-men (nicht wärmer als ca. 50°C). Gleichzeitig die erwärmte Türdlichtung von Hand so in Form ziehen, dass sie wieder einwandfrei anliegt.
Nach Änderung der Temperatureinstellungläuft der Kompressor nicht(sofort an.	Dies ist normal, es liegt keine Störung vor.	Der Kompressor lauft nach einiger Zeit selbstätig an.
Wasser am Kühlaumboden oder auf Abstellflächen.	Tauwasser-Ablaufloch ist verstopft.	Siehe Abschnitt "Reinigung und Pflege".

Lampe auswechseln

Warning! Stromschlaggefahr! Vor dem Lampenwechsel Gerät abschalten und den Netzsteckerziehen oder Sicherung abschalten bzw. herausdrehen. Lampendaten: 220-240 V, max. 15 W, Fassung: E 14

1. Zum Abschalten des Gerätes Temperaturregler auf Stellung "0" drehen.
2. Netzsteckerziehen.
3. Zum Auswechseln der Lampe Befestigungsschraube herausdrehen.
4. Gemäß Abbildung auf die Lampenabdeckung drücken und diese nach hinten abschieben.
5. Defekte Lampe auswechseln.
6. Lampenabdeckung wieder einsetzen und Befestigungsschraube eindrehen.
7. Gerät wieder in Betriebnehmen.

Betriebsgeräuche

Folgende Geräusche sind charakterstisch für Kältegeräte:

• Klicken

Immer wenn der Kompressor ein- oder ausschaltet, ist ein Klicken zu horen.

Summen

Sobald der Kompressor arbeitet, konnen Sie ihn summen horen.

• Blubbern/Platschern

Wenn Kältemittel in)dunne Rohre einströmt, konnen Sie ein blub-berndes oder platscherndes Geräusch horen. Auch nach dem Abschalten des Kompressors ist diese Geräusch noch kurze Zeit hörbar.

Bestimmungen, Normen, Richtlinien

Das Kältegerät ist für den Haushalt bestimmt und wurde unter Beachtung der für diese Geräte geltenden Normen hergestellt.

Bei der Fertigung wurden insbesondere die nach dem Gerätesicherheitsgesetz (GSG), der Unfallverhütungsvorschrift für Kälteanlagen (VBG 20) und den Bestimmungen des Verbandes Deutscher Elektrotechniker (VDE) notwendigen Maßnahmen getroffen.

Der Kältekreislauf wurde auf Dichtheit geprüft.

Ces Dieses Gerat entspricht den folgenden EG-Richtlinien:

• 73/23/EWG vom 19.2.1973 - Niederspannungsrichtlinie
• 89/336/EWG vom 3.5.1989

(einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie

• 94/2/EG vom 21.01. 1994 - Richtlinie zur Energieettikettierung

• 96/57 EG vom 3.9. 1996 - Anforderung im Hinblick auf die Energie-effizienz von elektrischen Haushaltskuhl- und Gefriergeräten und entsprechenden Kombinationen.

Fachbegriffe

Kältemittel

Flüssigkeiten, die zur Kälteerzeugung verwendet werden können, nennt man Kältemittel. Sie haben einen verhältnismäßig niedrigen Siedepunkt, so niedrig, dass die Wärme der im Kältegerätagernden Lebensmittel das Kältemittel zum Sieden bzw. Verdampfen bringen kann.

Kältemittelkreislauf

Geschlossenes Kreislaufsystem, in dem sich das Kältemittel befindet. Der Kältemittelkreislauf besteht im wesentlichen aus Verdampfer, Kompressor, Verflüssiger sowie aus Rohrleitungen.

- Verdampfer

Im Verdampfer verdampft das Kältemittel. Wie alle Flüssigkeiten benötigt Kältemittel zum Verdampfen Wärme. Diese Wärme wird dem Geräteinnenraum entzogen, der dadurch abkühlt. Deshalb ist der Verdampfer im Geräteinnenraum angeordnet oder unmittelbar hinter der Innwand eingeschiedt und dadurch nicht sightbar.

- Kompressor

Der Kompressor sieht aus wie eine keine Tonne. Er wird von einem eingebauten Elektromotor angetrieben und ist hinten im Sockelbereich des Gerätes untergebracht. Aufgabe des Kompressors ist es, dampförmiges Kältemittel aus dem Verdampfer abzuziehen, zu verdichten und zum Verflüssiger weiterzuleiten.

- Verflüssiger

Der Verflüssiger hat mein die Form eines Gitters. Im Verflüssiger wird das vom Kompressor verdichtete Kaltemittel verflüssigt. Dabei wird Wärme frei, die über die Oberfläche des Verflüssigers an die Umgebungsluft abgegeben wird. Der Verflüssiger ist deshalb außen, mein an der Geräterückseite angebracht.

Für Deutschland: Sie können Ersatzteile, Zubehör und Pflegemittel on-line bestellen unter http://www.aeg-hausgeraete.de

Für Österreich: Sie können Ersatzteile, Zubehör und Pflegemittel für Ihr AEG Gerät über das Internet bestellen.

Ersatzteile Online findsie aufunsere Homepage:

http://www.aeg-hausgeraete.at unter der Rubrik "Service".

Chère(Client,Cher Client

Description de l'ordinateil

Vue de l'appareil

De temperaturen in koelruimte en vriesvak können nicht geschaden geregeld worden.

Die Elektronik-Gruppe ist der weltweit groBe Herstell von gas- und strombetriebenen Geraten fur die Kuch, zum Rigen und fur Forst und Garten. Jedes Jahr verkauf die Eleclotix-Gruppe in uber 150 Landern der Erde uber 55 Millionen Produkte (Kuhnschrake, Herde, Waschmaschinen, Staubssager, Motorsagen und Rasenmaher) mit einem Wert vom rund 14 Mrd. USD

http://www.aeg.hausgeraete.de

Copyright by AEG

2222 683-87 -00- 082007

Änderungen vorbehalten
