SU 960436 - Jääkaappi AEG-ELECTROLUX - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sisäänrakennettava jääkaappi pakastinosastolla
Merkki	AEG-ELECTROLUX
Malli	SU 960436
Sisäänrakennusaukon korkeus	820–890 mm
Säädettävä enimmäiskorkeus	870 mm (4 jalalla)
Säädettävät jalat	4 jalkaa
Oven vaihdettavuus	Kyllä (vasen tai oikea)
Pakastinluukun vaihdettavuus	Kyllä (joissakin malleissa)
Magneettinen oven tiiviste	Kyllä
Ilmanottoaukko	Toimitetaan vakiona
Sokkelihuuletuskorkeus (aukon mukaan)	100 mm (aukko 820 mm) tai 170 mm (aukko 890 mm)
Sokkeli-oven vähimmäisetäisyys	25 mm
Kiinnitys kulmarautoilla	Kyllä (mukana)
Tiivistenauhat mukana	Kyllä (tyyppi B)
Peitelista mukana	Kyllä (tyyppi A)
Sähköliitäntä	Pistorasia aukon ulkopuolella (220–240 V)
Turvallisuus vaihdon jälkeen	Tarkista magneettitiivisteen tarttuvuus
Asennustyyppi	Asennus työtason alle
Tarvittavat työkalut	Pieni ruuvimeisseli

Usein kysytyt kysymykset - SU 960436 AEG-ELECTROLUX

Kuinka jääkaapin oven avaussuunta vaihdetaan?

Vaihtaaksesi oven, poista alaristikko leikkaamalla sopiva puoli (A vasemmalle avaukselle, B oikealle). Noudata sitten mukana tulleita oven vaihto-ohjeita. Muutoksen jälkeen tarkista, että magneettinen tiiviste tarttuu täydellisesti runkoon.

Kuinka jääkaapin korkeutta säädetään?

Laite on varustettu 4 säädettävällä jalalla. Säädä haluttu korkeus (enintään 870 mm) kiertämällä 4 jalkaa. Vähimmäiskorkeus on 820 mm.

Kuinka jääkaappi asennetaan työtason alle?

Asennus edellyttää aukkoa, jonka korkeus on 820–890 mm. Kiinnitä mukana tulevat kulmaraudat laitteeseen, aseta se paikalleen varmistaen, että pistorasia on aukon ulkopuolella. Asenna tiivisteet (B) ja ruuvaa laite. Kiinnitä sitten kalusteen ovi ja peitelista (A).

Kuinka pakastinlokeron luukun avaussuunta vaihdetaan?

Käytä pientä ruuvimeisseliä painaaksesi jousta alemmassa saranassa ja irrota sarana luukun kanssa. Siirrä suojus (M), käännä luukku ja aseta se uudelleen ylempään vasempaan sanaan työntämällä alempi sarana neliömäiseen reikään. Asennus helpottuu nostamalla tai laskemalla luukkua.

Mitä tehdä, jos oven tiiviste ei tartu kunnolla?

Jos ympäristön lämpötila on liian alhainen (talvella), tiiviste ei välttämättä tartu täydellisesti. Nopeuttaaksesi sen asettumista, lämmitä kyseistä kohtaa hiustenkuivaajalla, kunnes se palautuu luonnolliseen muotoonsa. Tarkista myös, että ovi on suorassa.

Mikä on asennukseen tarvittava sokkelihuuletuskorkeus?

Sokkelihuuletuskorkeus riippuu aukon korkeudesta: jos aukko on 820 mm, sokkelihuuletuksen tulee olla 100 mm; jos aukko on 890 mm, sokkelihuuletuksen tulee olla 170 mm. Muilla korkeuksilla leikkaa sokkelihuuletus sopivaan korkeuteen peittämättä ilmanottoaukkoa.

Kuinka sokkelihuuletus kiinnitetään oikein?

Sokkelihuuletus tulee kiinnittää keittiön runkoon sen jälkeen, kun se on leikattu sopivaan korkeuteen. Varmista, ettei se peitä ilmanottoaukkoa ja että se on vähintään 25 mm etäisyydellä jääkaapin ovesta.

Missä pistorasian tulee sijaita asennusta varten?

Pistorasian tulee ehdottomasti sijaita laitteen asennusaukon ulkopuolella. Tämä mahdollistaa helpon pääsyn ja estää ylikuumenemisen tai vaurioitumisen riskin.

Kuinka tarkistaa tiivisteen hyvä tarttuvuus oven vaihdon jälkeen?

Kun olet vaihtanut oven, sulje se ja tarkista, että magneettinen tiiviste tarttuu tasaisesti runkoon. Jos ei, säädä ovea tai lämmitä tiivistettä kevyesti hiustenkuivaajalla parantaaksesi tarttuvuutta.

Kuinka jääkaappi puhdistetaan?

Puhdistukseen käytä pehmeää liinaa, joka on kostutettu saippuavedellä. Vältä hankaavia aineita tai liuottimia. Puhdista säännöllisesti ilmanottoaukko ja oven tiiviste. Muista irrottaa laite verkosta ennen perusteellista puhdistusta.

KÄYTTÖOHJE SU 960436 AEG-ELECTROLUX

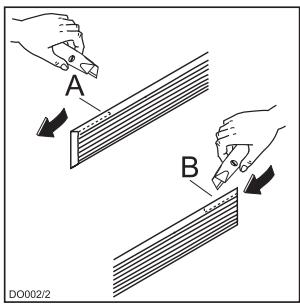

Tuuletusritilän valmistelu

Ennen kuin aloitat työn, irrota pistotulppa pistorasiasta.

Vasemman puoleinen katisyys:

Poista leikkaamalla osa (A) tuuletusritilän takaa vasemmalta puolelta (katso kuva).

Oikeanpuoleinen katisyys:

Poista leikkaamalla osa (B) tuuletusritilän takaa oikealta puolelta (katso kuva, b).

Aseta tuuletusritilä paikalleen painamalla se pidikkeisiin (a) kunnes kuulet lukitusäänen.

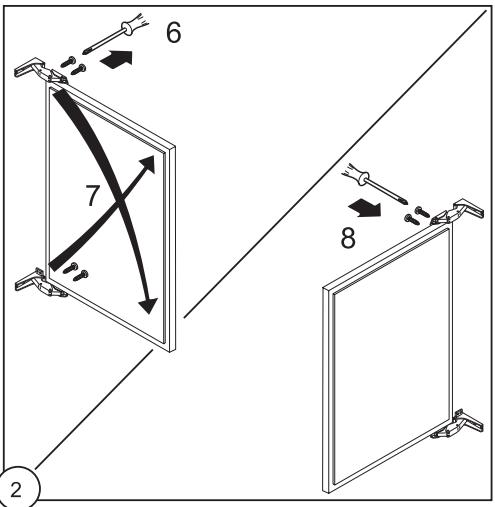

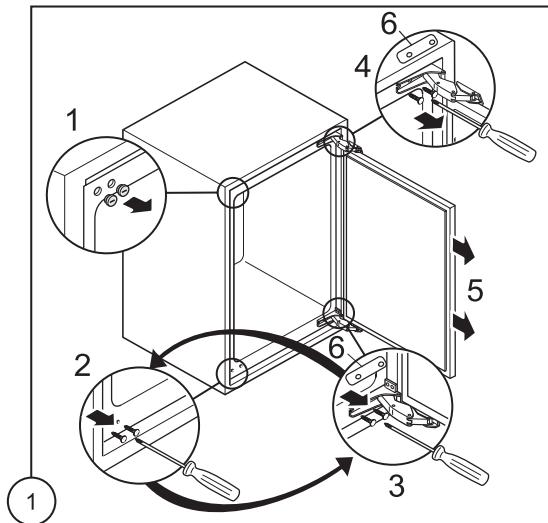

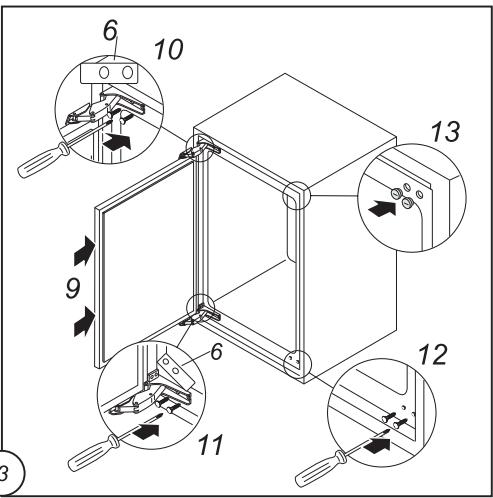

Oven avautumissuunnan vaihto

Oven avautumissunta voidaan vaihtaa oikealta puolelta (tehdasasetus) vasemmalle, jos se on tarpeellista asennustilan kannalta.

Menettele sen jälkeen seuraavasti:

Varoitus! Tarkista oven kātisyyden muuttamisen jälkeen, etta oven tiiviste asettuu oikein paikoilleen. Tiiviste eivättämättä asetu kaipin myotäisesi, mikä iymäristön lampötila on matala (esim. talvella). Odota tassapaukssessa, etta tiiviste asettuu luonnolliseti paikoilleen tai voit nopeuttaa tata toimenpidettä puhaltamalla kyseiselle osalle lammintä ilmaa tavallisella hiustenuivaajalla matalalla lampötilala.

Pakastelokeron oven avaussunnan muuttaminen

(ei koske kaikkia malleja)

1. Avaa pakastelokeron ovi raolleen.

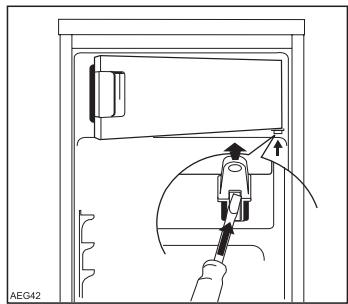

2. Nosta alemman saranan reiass olevaa jousta pienellra ruuvimeisselillja ja irrota sarana yhdess a oven kanssa.

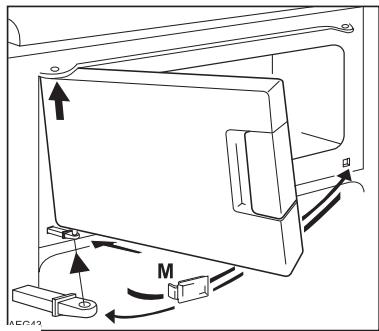

1. Siirra tulppa (M).
2. Kännä ovea 180^ ja aseta alasarana alempaan pesään.
3. Nosta ovea hieman ylos, aseta se vasemmanpuoleiseen ylasaranaan ja aseta samalla alasarana nelion muotoiseen reikaaan. Oven liikuttaminen auki ja kiinn helppottaa asentamista.

Laitteen asentaminen työtason alle

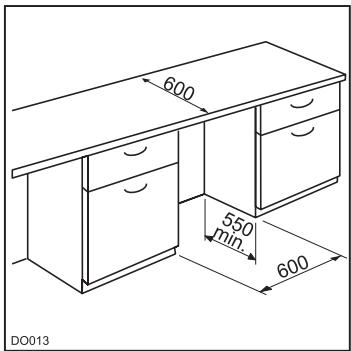

Kalusteen mitat on annettu kuvassa.

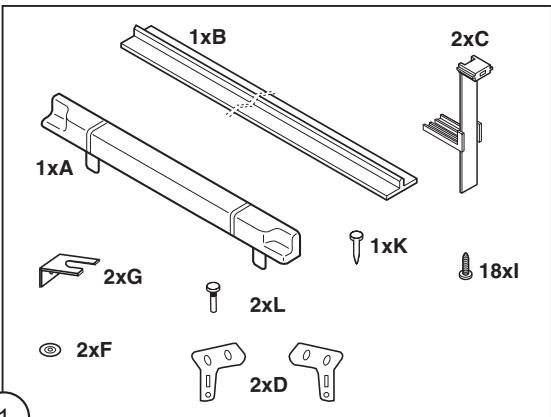

Laitteen mukana toimitetut asennusosat

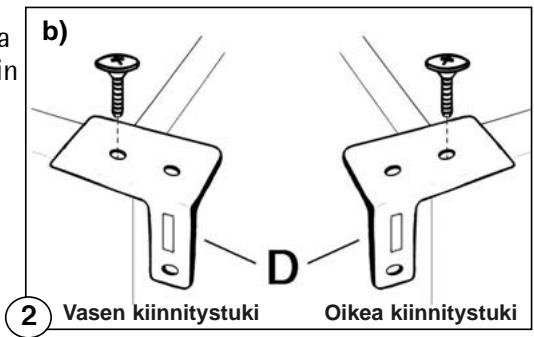

Asennuspakkauksen mukana toimitetaan kaksi kaapin kiinnitystukea. Kiinnitta ne paikalleen ennen kuin työnnät kaapin salle tarkoitettuun tilaan.

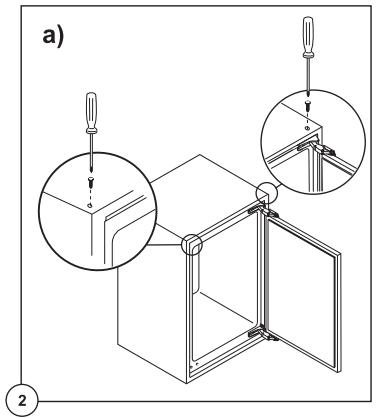

1. Poista kaipin etupuolen vasemmassa ja oikeassa ylakulmassa olevat kaksi kiinnitysruuvia ennen tukien kiinnittamista.

1. Sijoita kyseiset tuet kuvan osoittamalla tavalla ja aseta kaksi kiinnitysruuvia takaisin paikalleen.

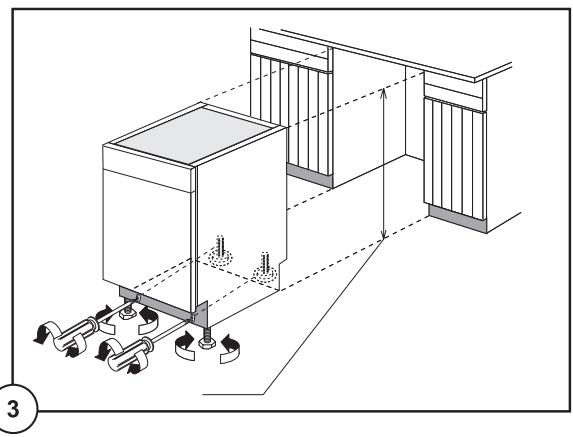

1. Laitteen tyontäminen paikalleen. Laite tulee pystyä kytkemään irti sahköver-kosta. Pistokkeen tulee olla helposti saavutet-tavassa paikassa lait-teen asentamisen jäl-keen.
2. Korkeuden tasoitus: Lóysää tai kirista etujalkoja.

Jotta voit säätä taka- jalkaa, poista ensin sukkelilevy ruvaamalla irti ruuvit. Voit tamän jäl- keen säätä takajalkaa ruvaamalla etulevyn keskellä olevaa ruuvia vasemmalle tai oikealle.

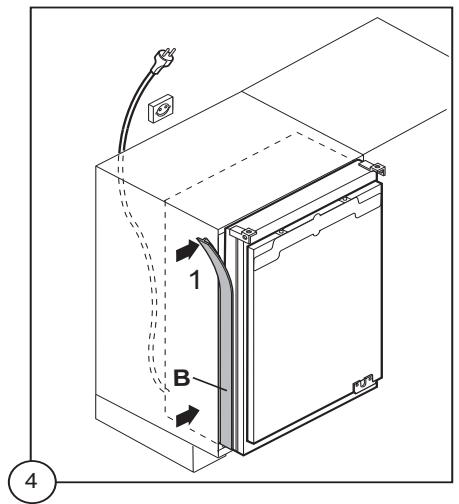

1. Paina tiivistyslsta kaapin ja kalusteen valiin.

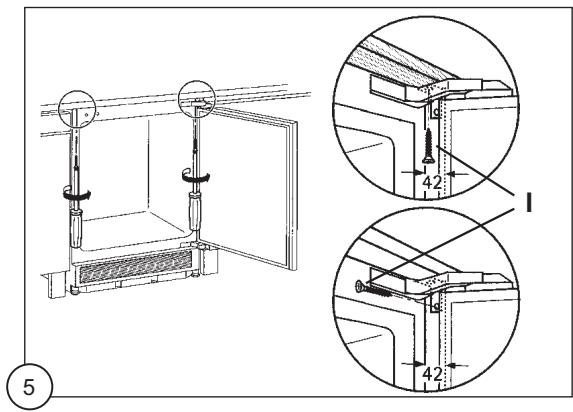

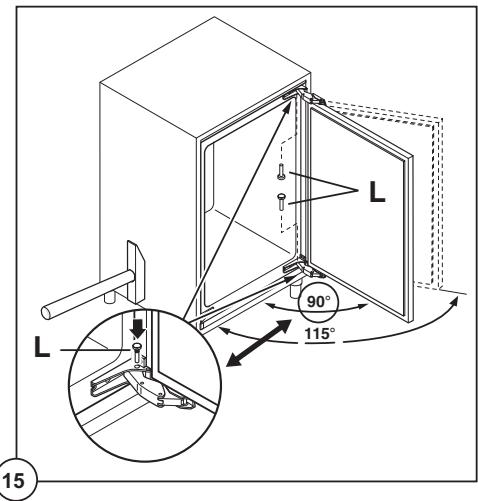

Laitteen ruuvaaminen kiinni

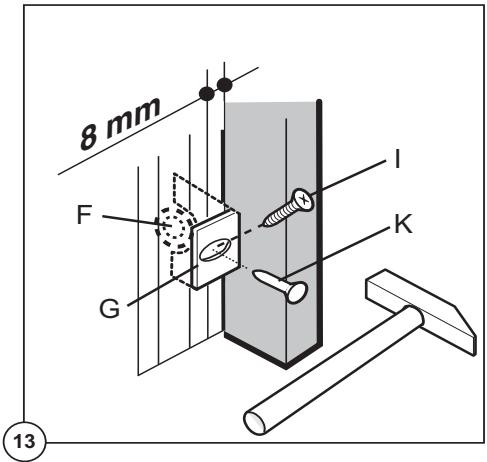

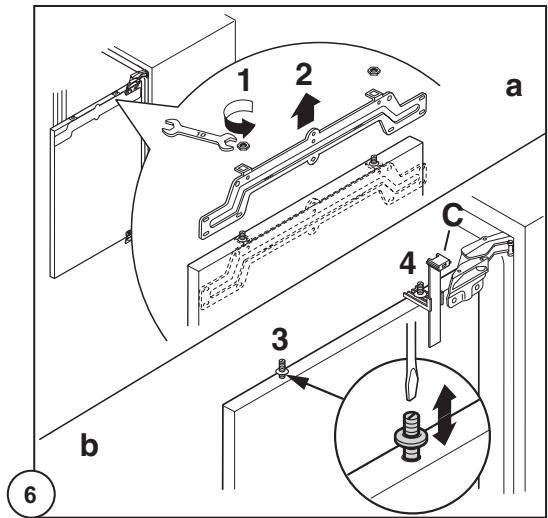

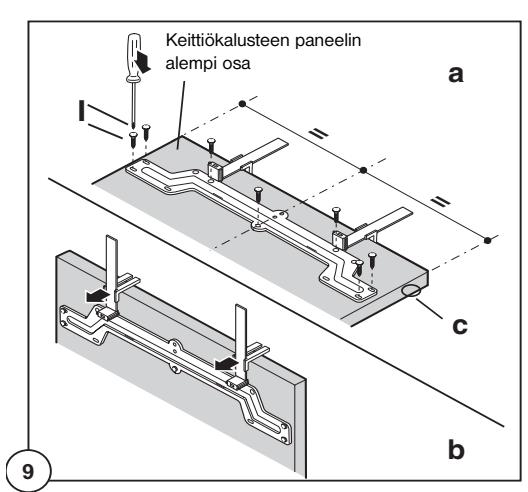

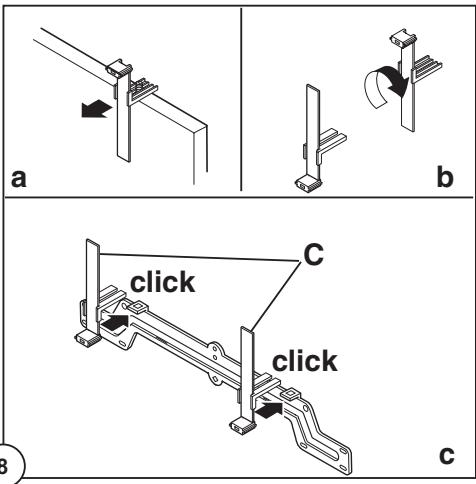

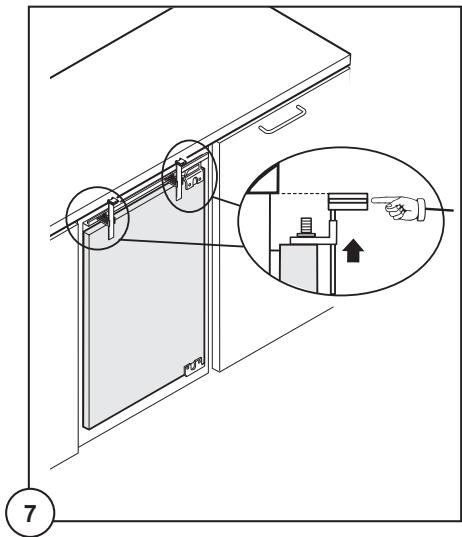

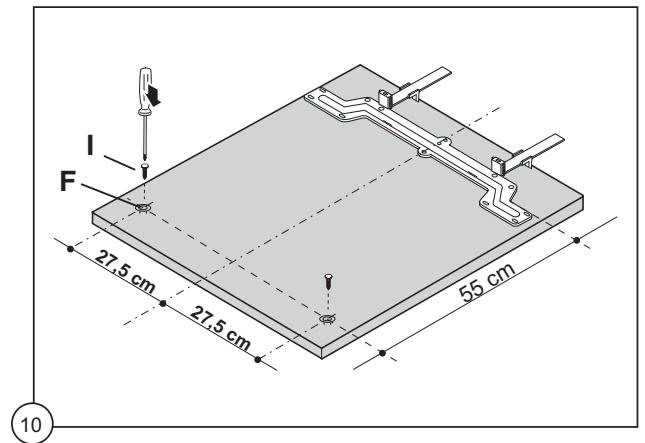

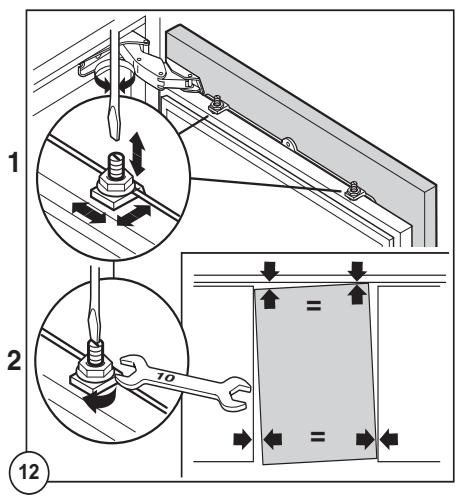

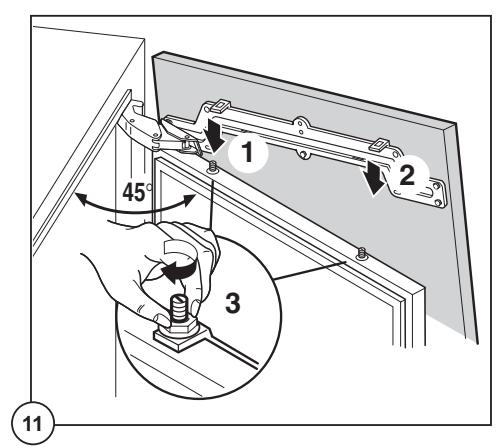

Laitteen oven/calustekaaipin oven yhdistaminen

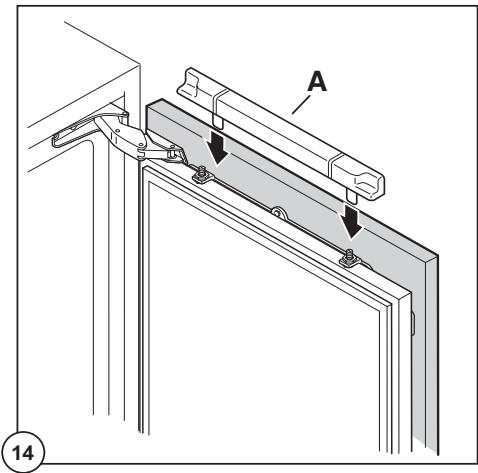

Sijoita suojalistat paikalleen.

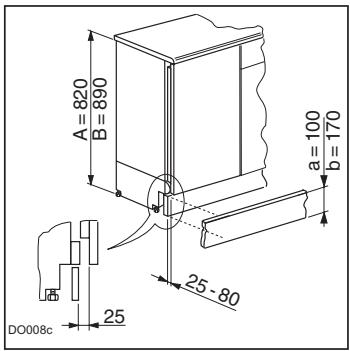

Sokkelievyn asentaminen

Tärkeää

Laitteen moitteettoman toiminnan var-mistamiseksi on tärkeä käyttaa ainoastaan alkuperäista tuuletusritilä.

• Jos asennusaukon korkeus on A = 820mm, tulee sukkelin korkeuden olla a = 100mm.
• Jos asennusaukon korkeus on B = 890mm, tulee sukkelin korkeuden olla b = 170mm.
• Jos asennusaukon korkeus on joku muu leikkaa sukkiel haluttuun koreuteen mutta, huomioi ettei se peita laitteen ilmankiertoritilä.
• Kiinnitä sukkelilevy kalusteeseen.

Tärkeää

Sokkelilevy tulee asentaa minimietäisyyteen 25 mm laitteen ovesta.
