Produkttyp	Inbyggbart kylskåp med frysfack
Märke	AEG-ELECTROLUX
Modell	SU 960436
Inbyggnadsnischhöjd	820 till 890 mm
Maximal justerbar höjd	870 mm (via de 4 fötterna)
Justerbara fötter	4 fötter
Dörrens reversibilitet	Ja (vänster eller höger)
Frysluckans reversibilitet	Ja (på vissa modeller)
Magnetisk dörrtätning	Ja
Ventilationsgaller	Medföljer från fabrik
Sockelhöjd (enligt nisch)	100 mm (nisch 820 mm) eller 170 mm (nisch 890 mm)
Minsta avstånd sockel-dörr	25 mm
Fästning med vinklar	Ja (medföljer)
Medföljande tätningslister	Ja (typ B)
Medföljande täcklist	Ja (typ A)
Elanslutning	Vägguttag utanför nisch (220-240 V)
Säkerhet efter reversering	Kontrollera magnetdörrtätningens vidhäftning
Installationstyp	Inbyggnad under arbetsbänk
Nödvändiga verktyg	Liten skruvmejsel

Vanliga frågor - SU 960436 AEG-ELECTROLUX

Hur vänder man kylskåpsdörrens öppningsriktning?

För att vända dörren, ta bort den nedre gallret genom att klippa lämplig sida (A för vänsteröppning, B för höger). Följ sedan reverseringsinstruktionerna som medföljer i manualen. Efter ändring, kontrollera att den magnetiska tätningslisten fäster perfekt mot karossen.

Hur justerar man kylskåpets höjd?

Apparaten är utrustad med 4 justerbara fötter. För att ställa in önskad höjd (upp till 870 mm max), vrid på de 4 fötterna. Minsta höjd är 820 mm.

Hur installerar man kylskåpet under en arbetsbänk?

Installationen kräver en nisch med höjd 820 till 890 mm. Fäst de medföljande vinklarna på apparaten, placera den sedan på plats och se till att vägguttaget är utanför nischen. Applicera tätningslisterna (B) och skruva fast apparaten. Montera sedan möbeldörren och täcklisten (A).

Hur vänder man frysfackets lucka?

Använd en liten skruvmejsel för att trycka in fjädern i den nedre gångjärnet och ta bort gångjärnet med luckan. Flytta skyddet (M), vrid luckan och sätt tillbaka den på det övre vänstra gångjärnet genom att föra in det nedre gångjärnet i det fyrkantiga hålet. Montering underlättas genom att höja eller sänka luckan.

Vad gör man om dörrtätningen inte fäster ordentligt?

Om omgivningstemperaturen är för låg (vintertid) kan tätningen inte fästa perfekt. För att påskynda dess anpassning, värm den berörda delen med en hårfön tills den återgår till sin naturliga form. Kontrollera också att dörren är korrekt inriktad.

Vilken sockelhöjd behövs för min installation?

Sockelhöjden beror på nischens höjd: om nischen är 820 mm ska sockeln vara 100 mm; om nischen är 890 mm ska sockeln vara 170 mm. För mellanhöjder, kapa sockeln till lämplig höjd utan att täcka ventilationsgallret.

Hur fäster man sockeln korrekt?

Sockeln ska fästas på köksblocket efter att ha kapats till lämplig höjd. Se till att den inte täcker ventilationsgallret och att den är placerad minst 25 mm från kylskåpsdörren.

Var ska eluttaget vara placerat för installationen?

Vägguttaget måste absolut vara placerat utanför apparatens inbyggnadsnisch. Detta ger enkel åtkomst och undviker risk för överhettning eller skada.

Hur kontrollerar man att tätningen fäster bra efter reversering?

Efter att ha vänt dörren, stäng den och kontrollera att den magnetiska tätningslisten fäster jämnt mot karossen. Om inte, justera dörren eller värm försiktigt tätningen med en hårfön för att förbättra vidhäftningen.

Hur rengör man kylskåpet?

För rengöring, använd en mjuk trasa fuktad med såpvatten. Undvik slipande medel eller lösningsmedel. Rengör regelbundet ventilationsgallret och dörrtätningen. Se till att koppla ur apparaten före djuprengöring.

BRUKSANVISNING SU 960436 AEG-ELECTROLUX

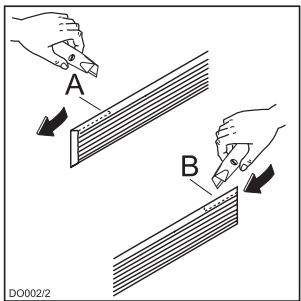

Förberedelse av gallret

Innan nedanstænde utföres, tag ur stickkontakten ur vagguttaget.

Vänsterhängd dorr:

ta bort den vänstra delen (A) av gallret genom att skära bort den bakifrān (se fig.).

Högerhängd dorr:

ta bort den högra delen (B) av gallret genom att skära bort den bakifrän (se fig.).

Fäst gallret på skåpets bas genom att trycka det mot snapplåsen (a) tills det snapper fast.

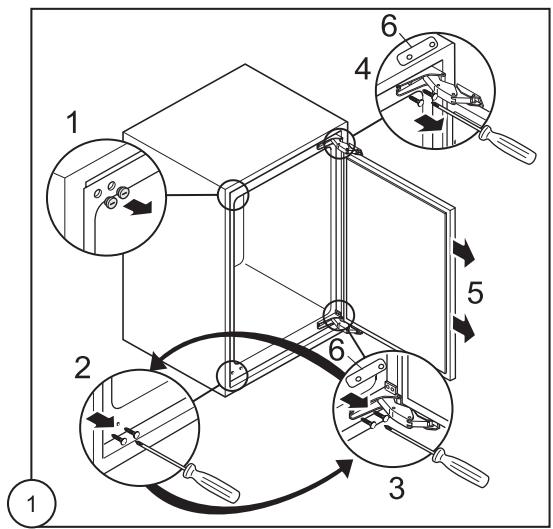

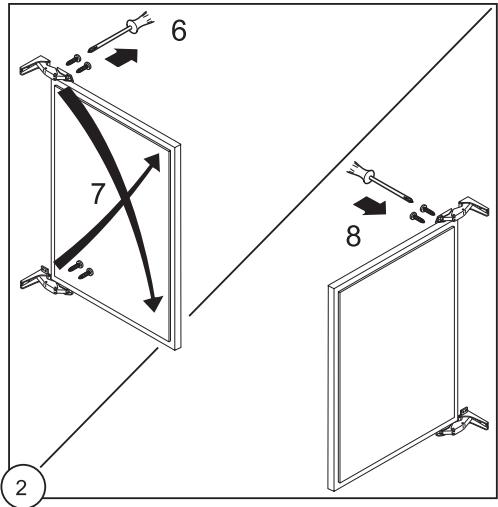

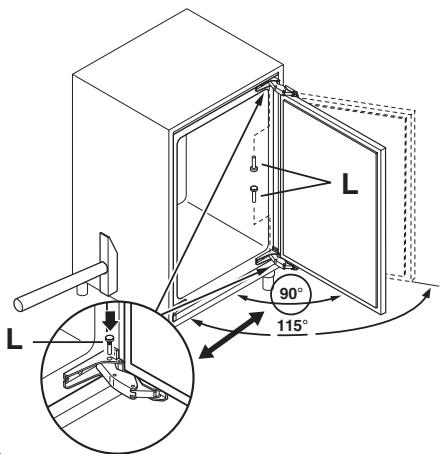

Omhängning av dorr

Gångjärnssidan på dörren kanändras frän höger (fabriksmontering) till vänster sida, om sö behövs.

Gör enligt följande:

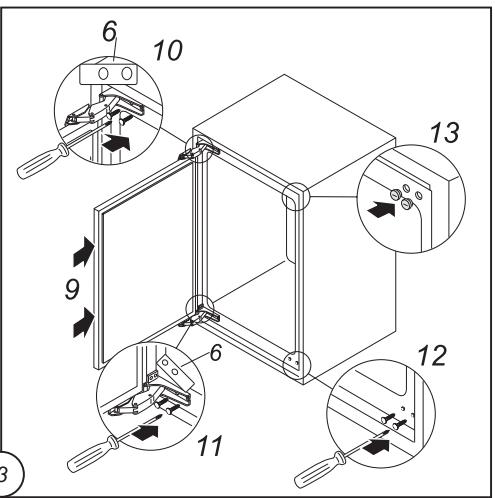

Varning!

Kontrolera att tätningslisten for dörren sitter fast på skåpet;när du har vän't dorrarna. Om omgivningstemperaturen ar låg (t.ex.pavintern) kan det hända att tätningen inte fester ordentlich på skåpet.Vanta i sö fall tills den utvidgas på naturlig vag eller snabba på processen genom att varma den berörda delen med en vanlig hårtork på låg varme.

1. Öppna frysfackets lucka något.

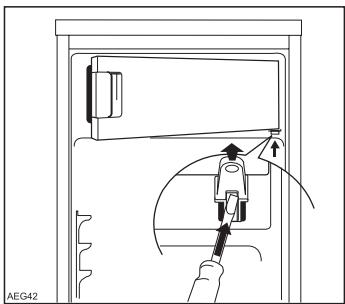

2. Tryck fjädern i spåret på det undre gängjärnet lätt uppät med en liters skruvmejsel och ta ut gängjärnet tillsam mans med frysfacksluckan.

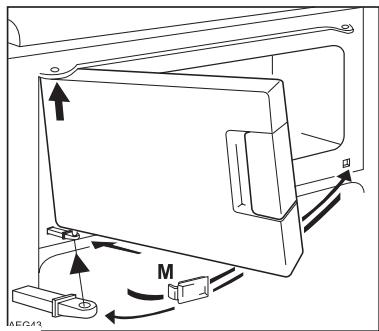

1. Placera om tackkapan (M).
2. Vrid frysfackets lucka 180^ och satt det undre gängjärnet på frysfacksluckans undre gangled.
3. Luft frysfackets lucka nagot, satt in i det vänstra övre gangjärnet och satt samtidigt in det undre gangjärnet i det fyrkantiga hålet. Det går lättare att satta in frysfackets lucka om man for den nagot uppät och nedät.

Inbyggnad av skåpet under en arbetsbänk

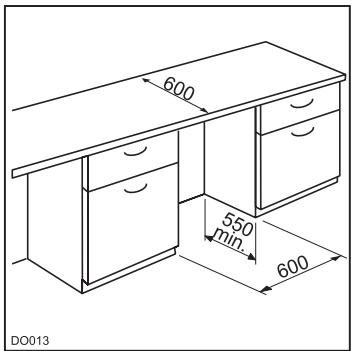

Inbyggnadsoppingens matt ska overensstämmed vad som anges i fig.

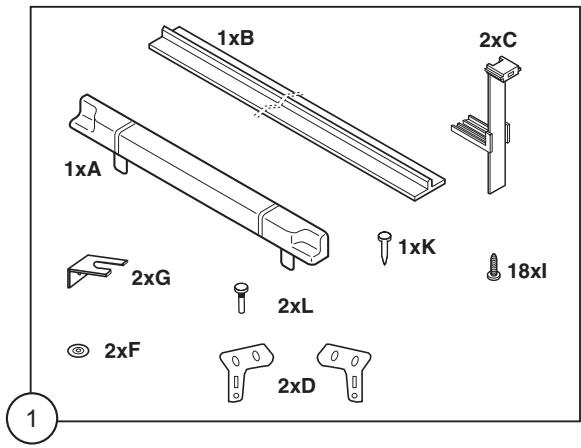

Medleverade monteringsdeler

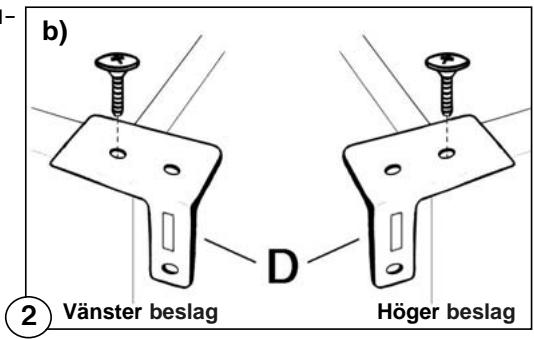

I installationssatsen ingår två fästbeslag for skåpet. Montera dessa på skåpet innan du skjuter in det på plats i köket.

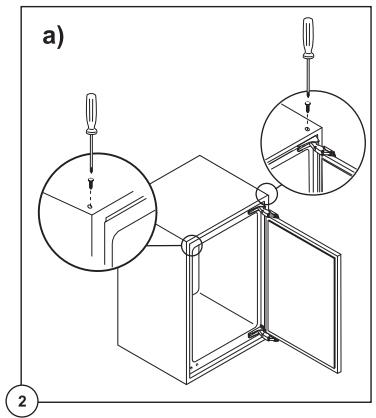

1. Ta loss de två skruvarna i de övre vänstra och högra hörnen framtil pa skapet.

1. Placera beslagen som i figu-ren och satt tillbaka faskruvarna.

1. Skjut in skåpet.
   Urustningen skakunna kopplas frännätet.
   Det ar dārfor nödvändigt att kontakten gäratt komma at afterinstallationen.

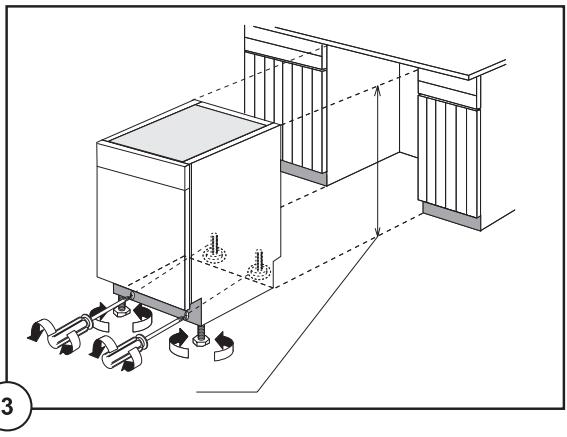

2. Justera hójden enligt
   foljande:
   Lossa eller dra Åt de
   två främre fötterna.
   De bakre fötterna jus
   teras framifrän genor

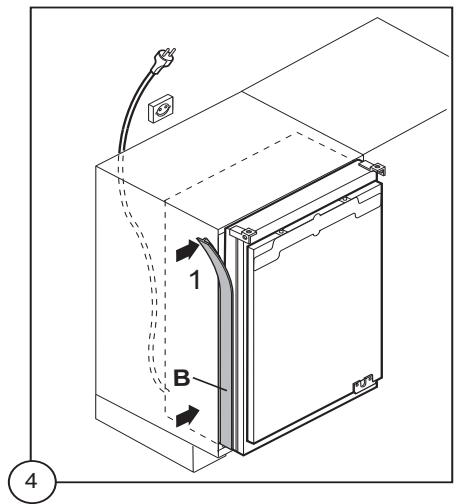

1. Pressa in tätningslisten (B) mellan skåpet och snickerivägen.

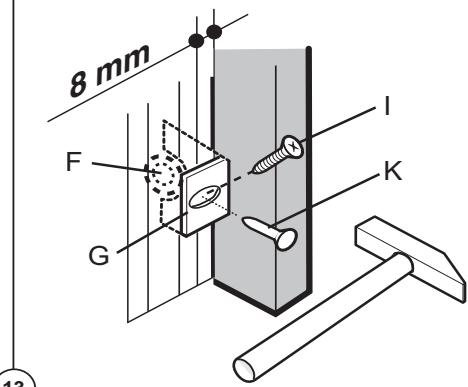

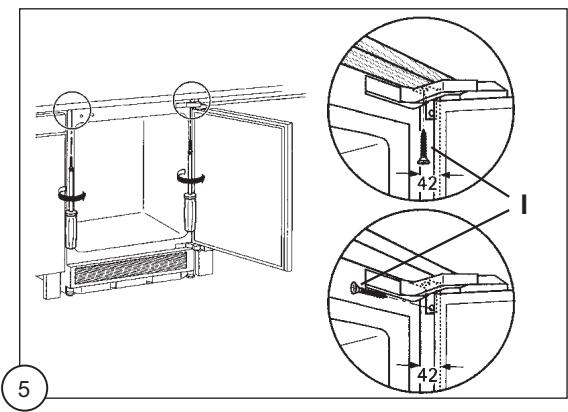

Skruva fast skåpet

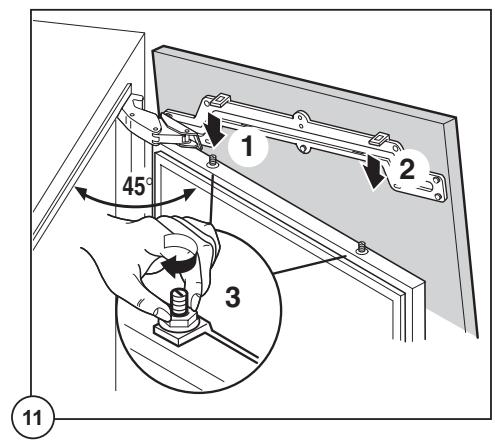

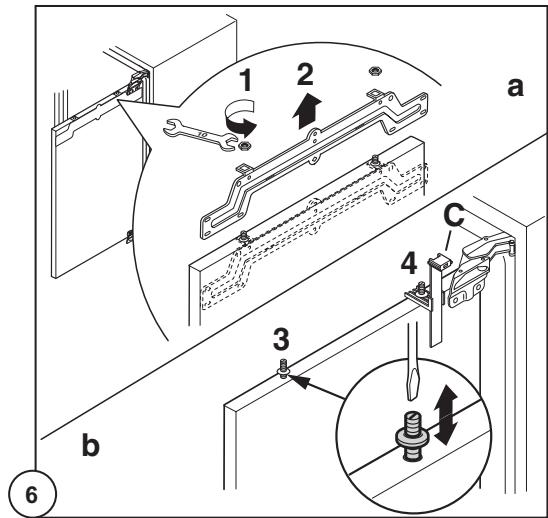

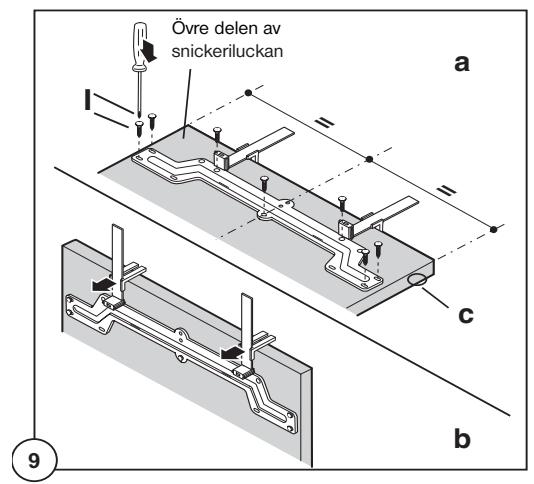

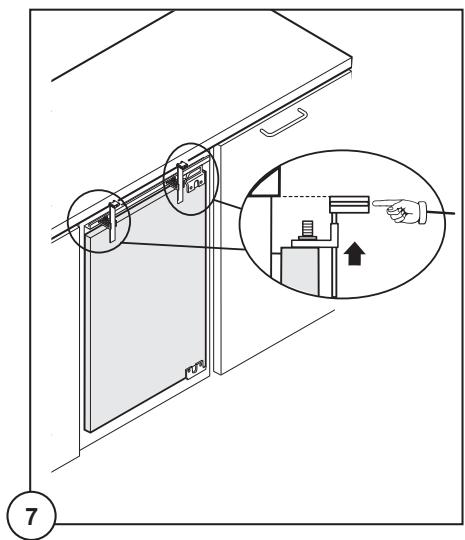

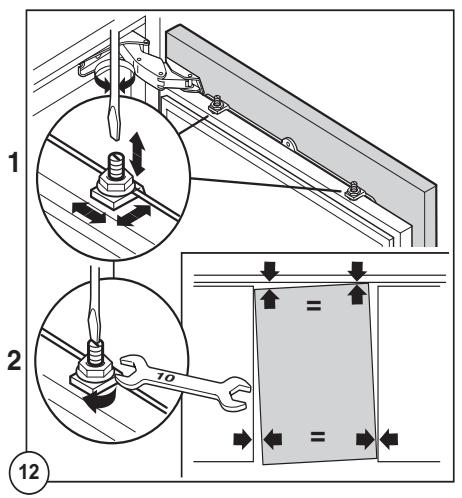

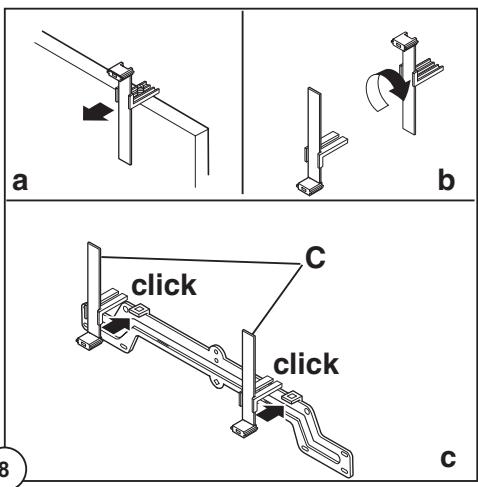

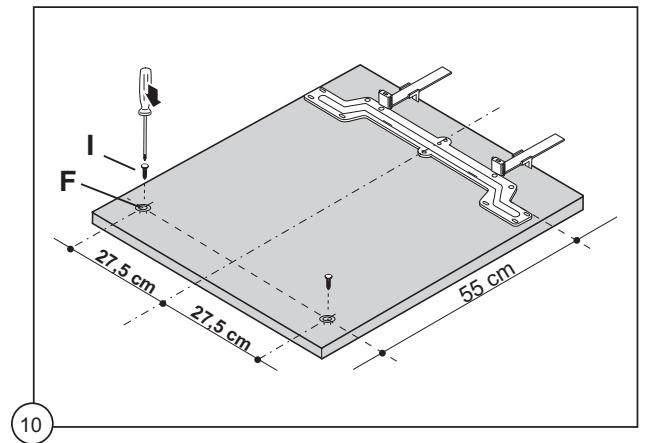

Montering skåpets dorr/snickeriluckan

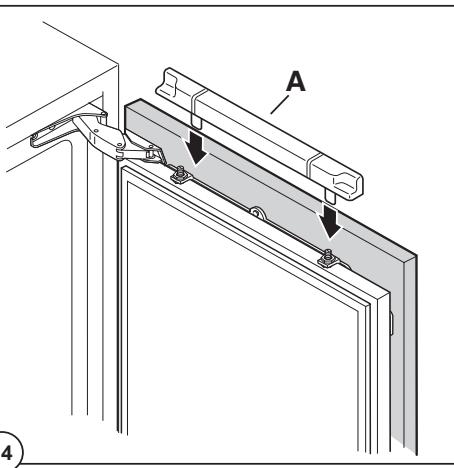

Satt tillbaka tackkapan.

14

15

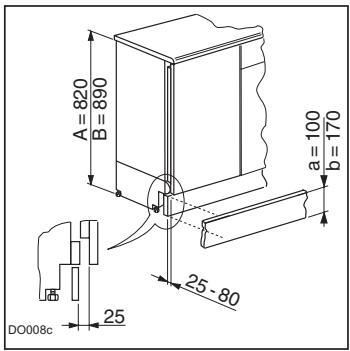

Montering av sockel

Viktigt!

For att skapet sca fungera på basta satt ar det viktigt att originalventilations-gallret anvands.

• Om hõjden på öppningen ar A=820 mm, mäste passbitens Höjd vara a=100mm.
• Om hõjden på öppningen ar B=890 mm, mäste passbitens Höjd vara b=170mm.
  För andra mätt, anpassa passbitten enligt önskemål, men sakerställ att ventilationsgaller ar helt fria.
  Fast sockeln vid skapen.

Viktigt! Sockeln måste placeras med att minimiavständ till dörren på 25 mm.
