Producttype	Inbouwkoelkast met vriesvak
Merk	AEG-ELECTROLUX
Model	SU 960436
Inbouwnis hoogte	820 tot 890 mm
Maximale instelbare hoogte	870 mm (via de 4 poten)
Verstelbare poten	4 poten
Omkeerbaarheid van de deur	Ja (links of rechts)
Omkeerbaarheid van het vriesvakdeurtje	Ja (bij sommige modellen)
Magnetische deurafdichting	Ja
Ventilatierooster	Standaard meegeleverd
Plinthoogte (afhankelijk van nis)	100 mm (nis 820 mm) of 170 mm (nis 890 mm)
Minimale afstand plint-deur	25 mm
Bevestiging met beugels	Ja (meegeleverd)
Afdichtingen meegeleverd	Ja (type B)
Afdeklijst meegeleverd	Ja (type A)
Elektrische voeding	Wandcontactdoos buiten nis (220-240 V)
Veiligheid na omkeerbaarheid	Controleer de hechting van de magnetische afdichting
Installatietype	Inbouw onder werkblad
Benodigde gereedschappen	Kleine schroevendraaier

Veelgestelde vragen - SU 960436 AEG-ELECTROLUX

Hoe kan ik de openingsrichting van de koelkastdeur omkeren?

Om de deur om te keren, verwijder het onderste rooster door de juiste zijde uit te snijden (A voor linksdraaiend, B voor rechts). Volg daarna de instructies voor het omkeren van de deur zoals in de handleiding. Controleer na het aanpassen of de magnetische afdichting perfect hecht aan de carrosserie.

Hoe stel ik de hoogte van de koelkast in?

Het apparaat is voorzien van 4 verstelbare poten. Om de gewenste hoogte in te stellen (maximaal 870 mm), draai aan de 4 poten. De minimale hoogte is 820 mm.

Hoe installeer ik de koelkast onder een werkblad?

Voor installatie is een nis nodig met een hoogte van 820 tot 890 mm. Bevestig de meegeleverde beugels aan het apparaat, plaats het vervolgens in de nis en zorg dat het stopcontact buiten de nis is. Breng de afdichtingen (B) aan en schroef het apparaat vast. Monteer daarna de meubeldeur en de afdeklijst (A).

Hoe kan ik het deurtje van het vriesvak omkeren?

Gebruik een kleine schroevendraaier om de veer in de onderste scharnier in te drukken en verwijder de scharnier met het deurtje. Verplaats de afdekking (M), draai het deurtje om en plaats het terug op de linker bovenste scharnier door de onderste scharnier in het vierkante gat te steken. Het plaatsen wordt vergemakkelijkt door het deurtje omhoog of omlaag te bewegen.

Wat te doen als de deurafdichting niet goed hecht?

Als de omgevingstemperatuur te laag is (in de winter), hecht de afdichting mogelijk niet perfect. Versnel het aanpassen door het betreffende deel te verwarmen met een föhn totdat het zijn natuurlijke vorm terugkrijgt. Controleer ook of de deur goed is uitgelijnd.

Wat is de benodigde plinthoogte voor mijn installatie?

De hoogte van de plint hangt af van de nishoogte: als de nis 820 mm is, moet de plint 100 mm zijn; als de nis 890 mm is, moet de plint 170 mm zijn. Voor tussenliggende hoogtes snijd u de plint op de juiste hoogte zonder het ventilatierooster te bedekken.

Hoe bevestig ik de plint correct?

De plint moet na het op maat snijden aan het keukenblok worden bevestigd. Zorg ervoor dat deze het ventilatierooster niet bedekt en op minimaal 25 mm van de koelkastdeur is geplaatst.

Waar moet het stopcontact zich bevinden voor de installatie?

Het stopcontact moet zich absoluut buiten de inbouwnis van het apparaat bevinden. Dit zorgt voor eenvoudige toegang en voorkomt oververhitting of schade.

Hoe controleer ik de goede hechting van de afdichting na het omkeren?

Sluit de deur na het omkeren en controleer of de magnetische afdichting gelijkmatig aan de carrosserie hecht. Is dit niet het geval, stel de deur dan bij of verwarm de afdichting licht met een föhn om de hechting te verbeteren.

Hoe reinig ik de koelkast?

Gebruik voor het reinigen een zachte doek gedrenkt in zeepsop. Vermijd schurende middelen of oplosmiddelen. Reinig regelmatig het ventilatierooster en de deurafdichting. Haal de stekker uit het stopcontact voordat u grondig reinigt.

GEBRUIKSAANWIJZING SU 960436 AEG-ELECTROLUX

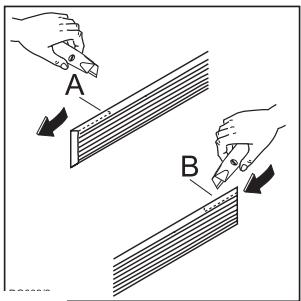

Voorbereiding van het ventilatierooster

Neem het roosteruit de onderste verpakkingsschaal.

Deuropening links:

Het linker paneel (A) van het rooster vanaf dechterzijde afsnijden.

Deuropening rechts:

Hetrecht paneleB) van het rooster vanaf dechterzijde afsnijden.

Om het rooster op het apparaat teplaatsen, drukt u het op de haken (a) tot het vastklikt.

Het rooster met de montagehaken in de nis bevestigen, daarna het rooster monteren.

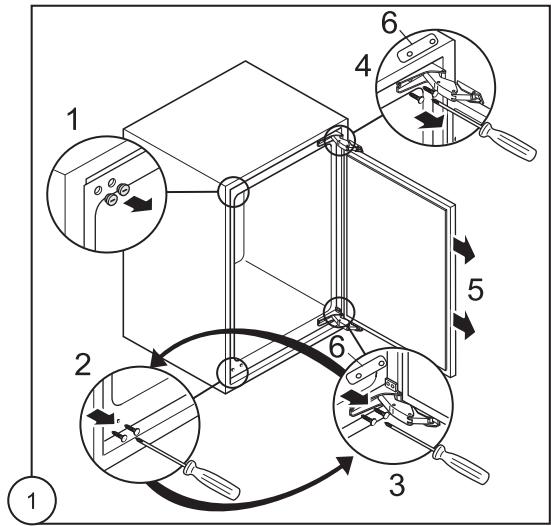

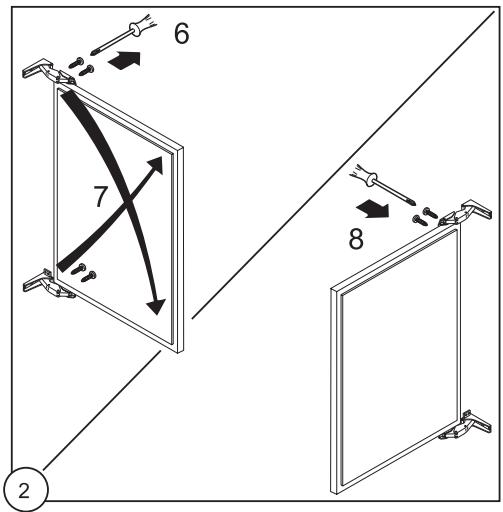

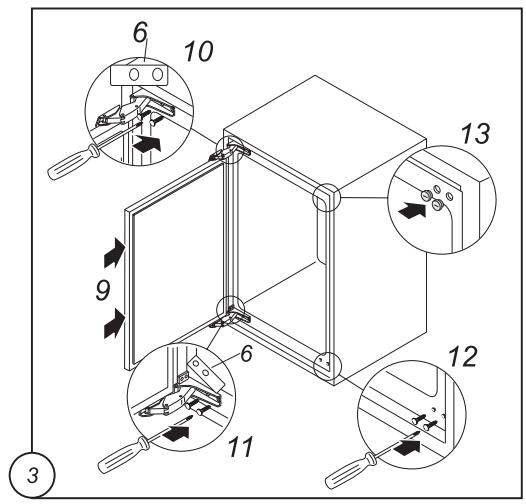

Overzetten van het deurscharnier

Het deurscharnier kan van rechts (stand waarin het worden afgeleverd) maar links overgezet worden als dat voor de opstelplaats nodig is.

Attentie!

Bij een lage omgevingstemperatuur (bijv. in de winter) kan het voorkomen dat de deurafdichting Niet perfect aan de kast hecht. De afdichting worden na een bepaalde tijd vanzelf in vorm getrokken. Als u dit proces wilt bespoedigen, is het voldoende om de afdichting m.b.v. eenhaar-droger te verwarmen.

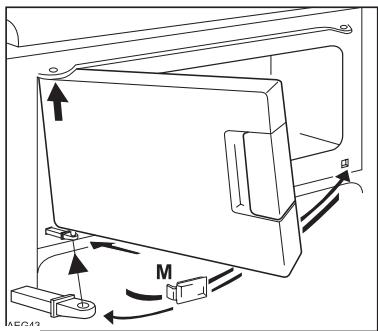

Omzetten van de deur van het vriesvak

(niet bij alle modellen)

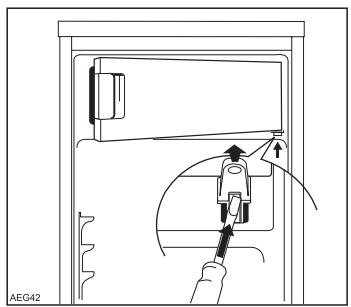

1. Deur van het vriesvak iets openen.
2. M. b. v. eenkleine schroevendraier de veer in de uitsparing van het onderste deurscharnierietsnaarbovendrukken endeurscharnier samen met de deur van het vriesvakuitnemen.

1. Afdekkap (M) omzetten.
2. Deur van het vriesvak 180^ draaien en onderste deurscharnier op de onderste scharnierbus van de deur van het vriesvak zetten.
3. Deur van het vriesvakiets optillen, in bovenste deurscharnier links zetten en tegelijk onderste deurscharnier in het vierkante gat zetten. Regelmatig op en neer bewegen van de deur van het vriesvak vergemakkelijk het inzetten.

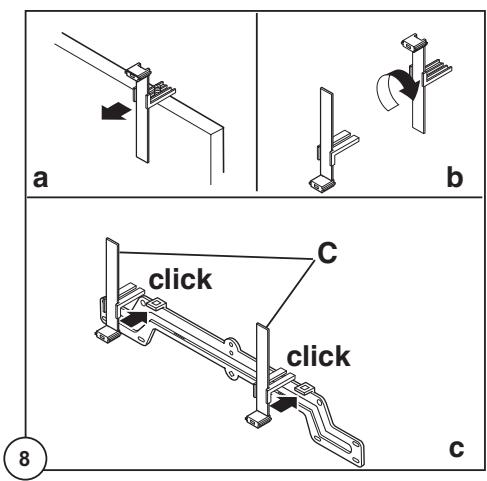

Inbouw onder een werkblad

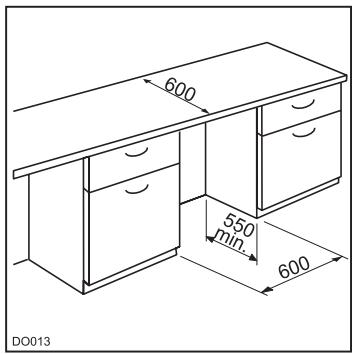

De afmetingen van de nis moeten overeenkomen met de afmetingen uit de tekening.

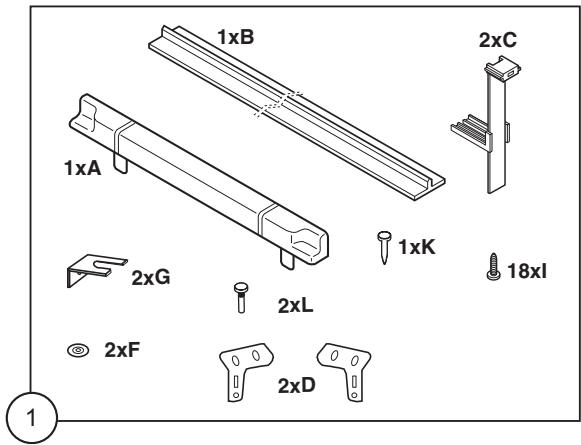

Meegeleverde montage-onderdelen

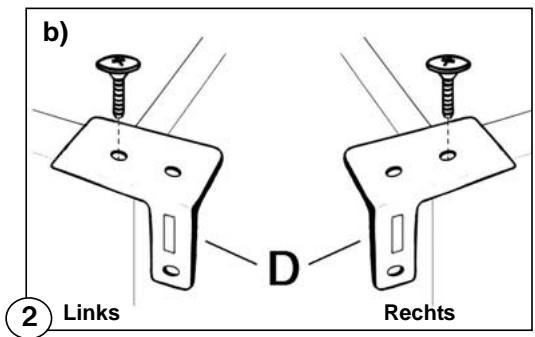

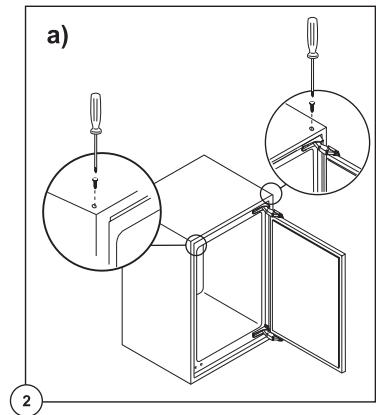

1. De bijgeleverde hoeken aan de kast bevestigen (zie afb.).

2. Apparaat waar binnen schuiven. Het stopcontact met randaarde dat het apparaat voor aansluiting nodig heeft, moet zodenig geinstalleerd�d het hiern door het apparaat worden bedekt.

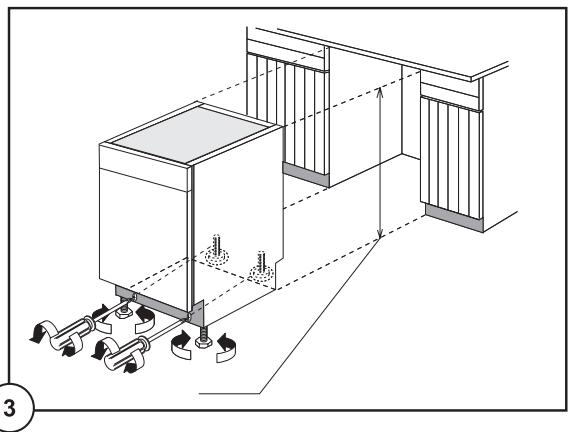

3. Het apparaat is voor- zien van verstelbare voeten; u brengt het apparaat op de gewenste hoogte

(max. 870 mm) door de voeten in de vier onderhoeken te verstellen.

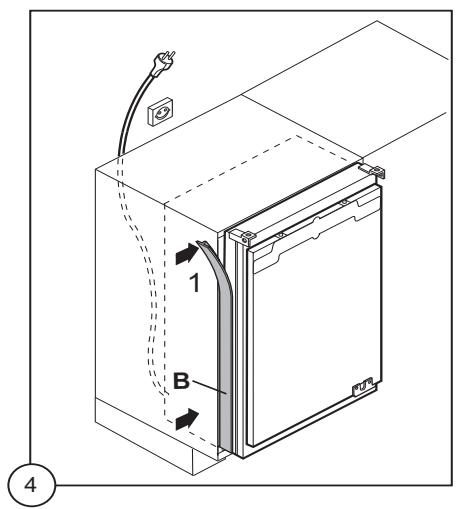

1. Voegafdekprofil (B) op het apparaat plakken (zie aflb.).

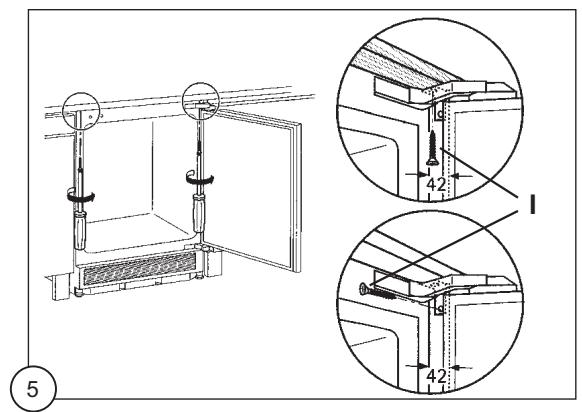

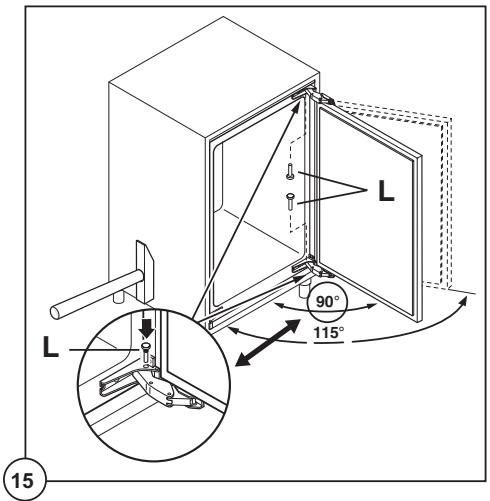

Apparaat vastschroeven

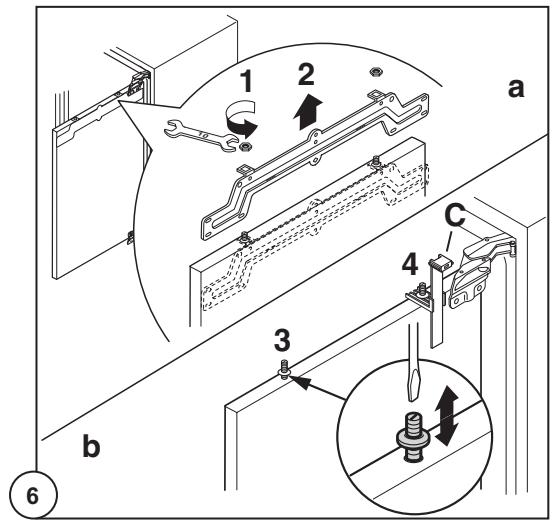

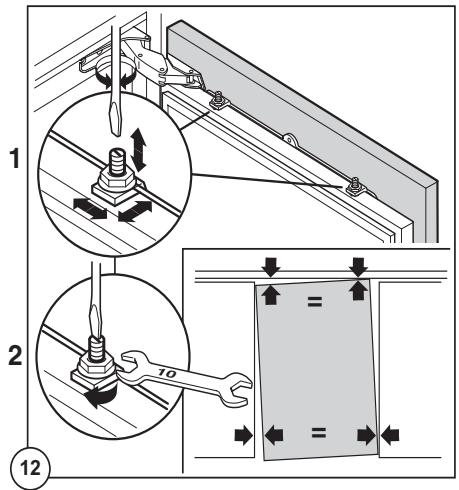

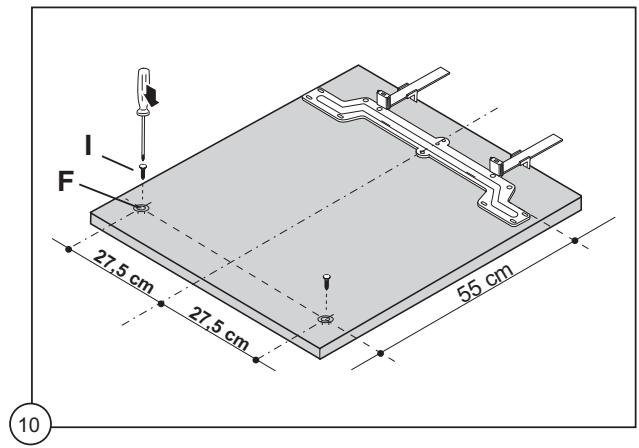

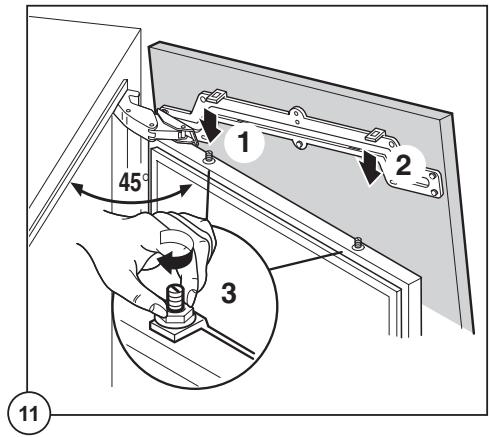

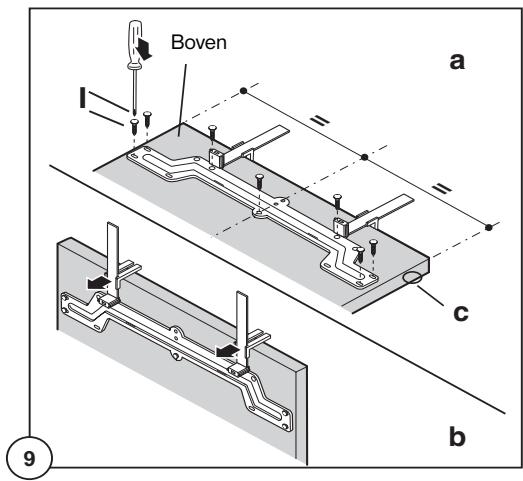

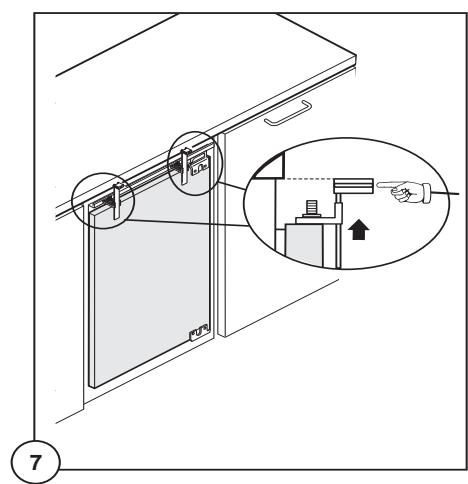

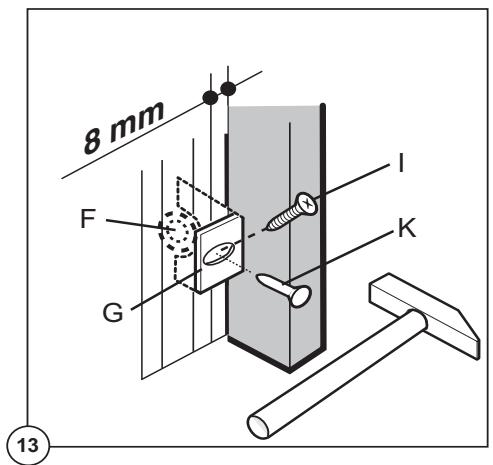

Meubeldeur monteren

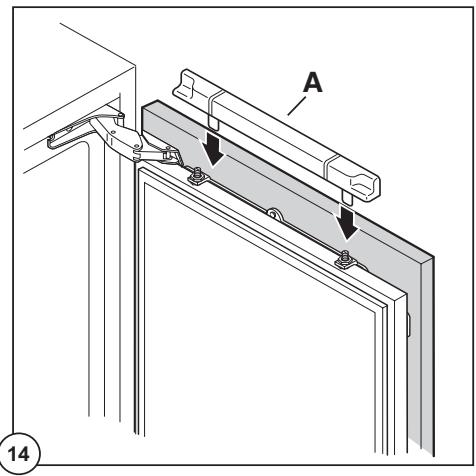

Afdekking (A) aanbrengen.

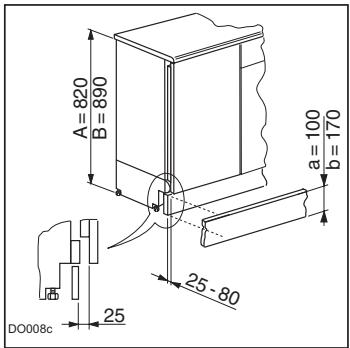

Montage van het sokkelpaneel

Belangrijk! Het originele ventilatie-rooster dient gezrukt te worden opdat defunctionaliteit van het apparaat nichtbelemmerd worden.

• Als de hoogte A = 820 mm is,要去 de plinthhoogte a = 100 mmন.
• Als de hoogte B = 890 mm is,moet de plinthhoogte b = 170 mm +zijn.
• Voor:tussenliggendehoogteskuntudeplintaanpassentodgewenstehoogte,maarletopdathetniethetventilatiegatbedektofoverdekt.
• Het sukkelpaneel aan het keukenblok bevestigen.

Belangrijk! Het sokkelpaneel moet op een afstand van tenminste 25 mm van de deur geplaatst worden.
