SU 960436 - Kühlschrank AEG-ELECTROLUX - Kostenlose Bedienungsanleitung

Produkttyp	Einbaukühlschrank mit Gefrierfach
Marke	AEG-ELECTROLUX
Modell	SU 960436
Einbaunischenhöhe	820 bis 890 mm
Maximale verstellbare Höhe	870 mm (über die 4 Füße)
Verstellbare Füße	4 Füße
Türanschlagwechsel	Ja (links oder rechts)
Wechsel des Gefriertüranschlags	Ja (bei einigen Modellen)
Magnetische Türdichtung	Ja
Lüftungsgitter	Im Lieferumfang enthalten
Sockelhöhe (je nach Nische)	100 mm (Nische 820 mm) oder 170 mm (Nische 890 mm)
Mindestabstand Sockel-Tür	25 mm
Befestigung mit Winkeln	Ja (im Lieferumfang)
Mitgelieferte Dichtungen	Ja (Typ B)
Mitgelieferte Abdeckleiste	Ja (Typ A)
Stromversorgung	Steckdose außerhalb der Nische (220-240 V)
Sicherheit nach Anschlagwechsel	Haftung der magnetischen Dichtung prüfen
Installationstyp	Einbau unter Arbeitsplatte
Erforderliche Werkzeuge	Kleiner Schraubendreher

Häufig gestellte Fragen - SU 960436 AEG-ELECTROLUX

Wie kann der Türanschlag des Kühlschranks gewechselt werden?

Um die Tür zu wechseln, entfernen Sie das untere Gitter, indem Sie die entsprechende Seite ausschneiden (A für Linksanschlag, B für Rechtsanschlag). Befolgen Sie dann die Anweisungen zum Türanschlagwechsel in der Bedienungsanleitung. Überprüfen Sie nach der Änderung, dass die magnetische Dichtung perfekt am Gehäuse haftet.

Wie kann die Höhe des Kühlschranks eingestellt werden?

Das Gerät ist mit 4 verstellbaren Füßen ausgestattet. Um die gewünschte Höhe (maximal 870 mm) einzustellen, drehen Sie die 4 Füße. Die Mindesthöhe beträgt 820 mm.

Wie wird der Kühlschrank unter einer Arbeitsplatte installiert?

Die Installation erfordert eine Nische mit einer Höhe von 820 bis 890 mm. Befestigen Sie die mitgelieferten Winkel am Gerät, setzen Sie es dann ein und achten Sie darauf, dass die Steckdose außerhalb der Nische liegt. Bringen Sie die Dichtungen (B) an und schrauben Sie das Gerät fest. Montieren Sie dann die Möbeltür und die Abdeckleiste (A).

Wie kann der Anschlag der Gefriertür gewechselt werden?

Verwenden Sie einen kleinen Schraubendreher, um die Feder im unteren Scharnier zu drücken und entfernen Sie das Scharnier mit der Tür. Verschieben Sie die Abdeckung (M), drehen Sie die Tür und setzen Sie sie wieder auf das linke obere Scharnier, indem Sie das untere Scharnier in das quadratische Loch einrasten lassen. Das Einsetzen wird durch Anheben oder Absenken der Tür erleichtert.

Was tun, wenn die Türdichtung nicht richtig haftet?

Wenn die Umgebungstemperatur zu niedrig ist (im Winter), kann die Dichtung möglicherweise nicht perfekt haften. Um ihre Anpassung zu beschleunigen, erwärmen Sie den betroffenen Bereich mit einem Föhn, bis er seine natürliche Form wieder annimmt. Überprüfen Sie auch, ob die Tür richtig ausgerichtet ist.

Welche Sockelhöhe ist für meine Installation erforderlich?

Die Höhe des Sockels hängt von der Höhe Ihrer Nische ab: Wenn die Nische 820 mm beträgt, sollte der Sockel 100 mm hoch sein; wenn die Nische 890 mm beträgt, sollte der Sockel 170 mm hoch sein. Für Zwischenhöhen schneiden Sie den Sockel auf die entsprechende Höhe zu, ohne das Lüftungsgitter zu verdecken.

Wie wird der Sockel richtig befestigt?

Der Sockel muss nach dem Zuschneiden auf die richtige Höhe am Küchenblock befestigt werden. Achten Sie darauf, dass er das Lüftungsgitter nicht bedeckt und mindestens 25 mm von der Kühlschranktür entfernt positioniert ist.

Wo muss sich die Steckdose für die Installation befinden?

Die Steckdose muss sich unbedingt außerhalb der Einbaunische des Geräts befinden. Dies ermöglicht einen einfachen Zugang und vermeidet Überhitzungs- oder Beschädigungsrisiken.

Wie wird die gute Haftung der Dichtung nach dem Anschlagwechsel überprüft?

Nach dem Wechseln der Tür schließen Sie sie und überprüfen, ob die magnetische Dichtung gleichmäßig am Gehäuse haftet. Falls nicht, korrigieren Sie die Tür oder erwärmen Sie die Dichtung leicht mit einem Föhn, um die Haftung zu verbessern.

Wie wird der Kühlschrank gereinigt?

Verwenden Sie zur Reinigung ein weiches Tuch, das mit Seifenwasser angefeuchtet ist. Vermeiden Sie scheuernde Mittel oder Lösungsmittel. Reinigen Sie regelmäßig das Lüftungsgitter und die Türdichtung. Ziehen Sie vor einer gründlichen Reinigung den Netzstecker.

BEDIENUNGSANLEITUNG SU 960436 AEG-ELECTROLUX

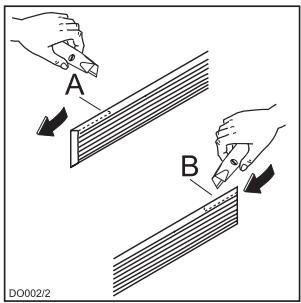

Vorbereitung des Luftungsgitters

Nehmen Sie das Gitter aus der unteren Verpackungsschale.

Tür Öffnung links:

entfernen Sie die linke Turlagerblende (A) vom Gitter durch einen Schnitt von halten.

Tür Öffnung rechts:

entfernen Sie die rechte Turlagerblende (B) vom Gitter durch einen Schnitt von halten.

Für die Positionierung des Gitters am Gerät drücken Sie das Gitter auf die Haken (a) bis diese einrasten.

Das Gerät mit den Montagewinkeln in der Nische befestigen, danach das Gitter montieren.

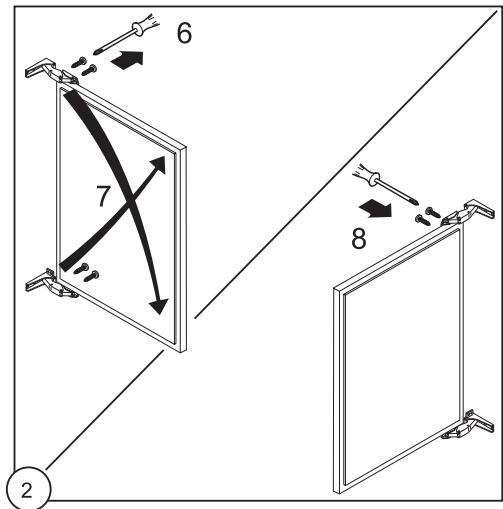

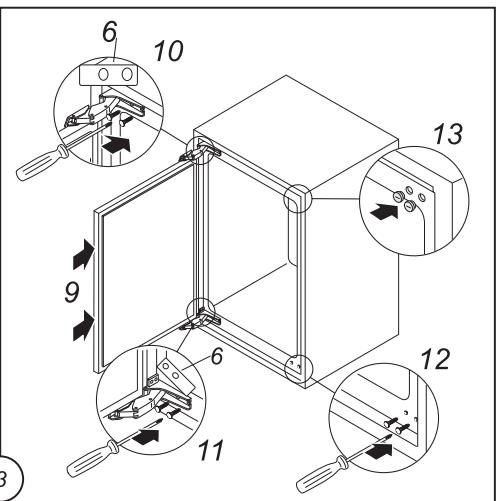

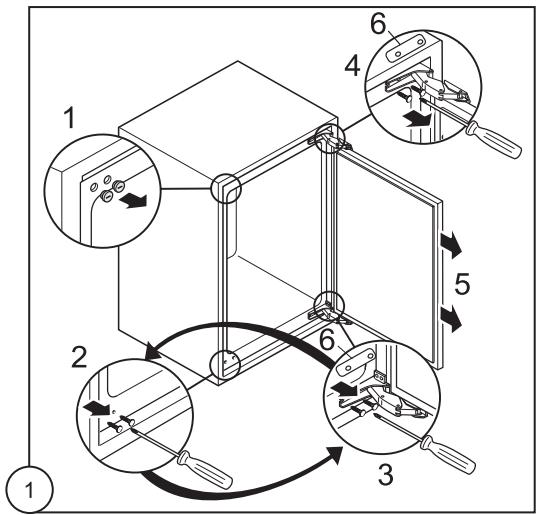

Türanschlag wechseln

Der Turanschlag kann von rechts (Lieferzustand) nach links gewechselt werden, falls der Aufstellort dies erfordert.

Achtung!

Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfect am Schrank haftet. Die Dichtungzieht sich nach gewisser Zeit von selbst in Form. Wollen Sie aber diesen Prozess beschleunigen, so genugt es, die Dichtung mit einem Haartrockner zu erwärmen.

Anschlagwechsel der Gefrierfachtür (nicht bei allen Modellen)

1. Gefrierfachtür etwas öffnen.

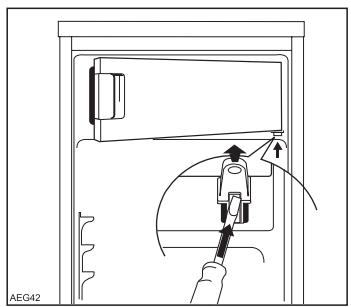

2. Mit einem kleinen Schraubenzieher die Feder in der Aussparung des unteren Turlagers leicht nach oben drücken und Turlager zusammen mit der Gefrierfachtür herausziehen.

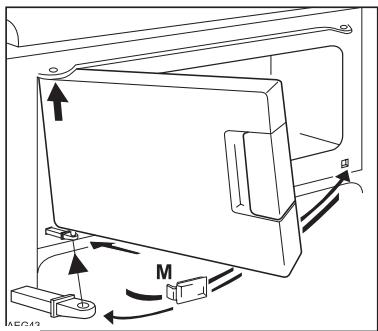

1. Abdeckkappe (M) umsetzen.
2. Gefrierfachtür um 180^ drehen und unteres Türlager auf die untere Lagerbuchse der Gefrierfachtür aufsetzen.
3. Gefrierfachtür etwas nach oben anheben, in linkes oberes Turlager einsetzen und gleichzeitig unteres Turlager in das Vierkantloch einsetzen. Regulierende Auf- und Abbewegung der Gefrierfachtür erleichtert das Einsetzen.

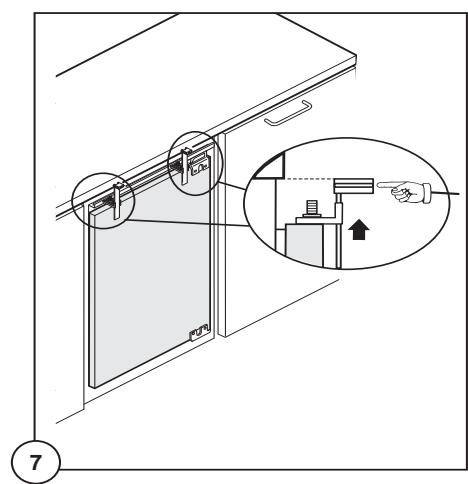

Einbau unter eine Arbeitsplatte

Die Maße der Nische,müssen den angegebenen Werten entsprechen.

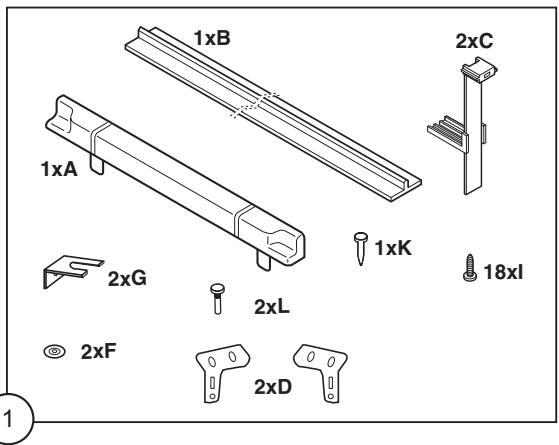

Mitgelieferte Montageteile

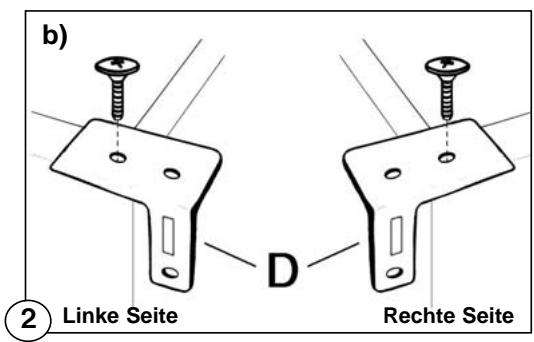

1. Winkel rechts und links wie abgebildet befestigen.

2. Gerät in die Nische einschieben. Die zum Anschuss des Gerätes nötige Schutzkontakt-Steckdose sollte so positioniert sein, dass sich sie nicht vom Gerät verdeckt wird.

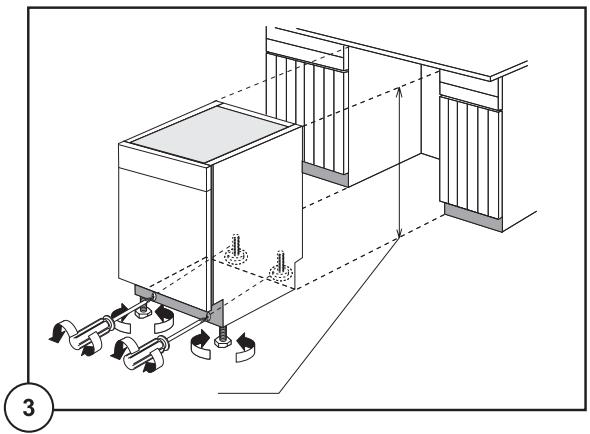

3. Das Gerät ist mit regulierbaren Fußen ausgestattet, um es der gewünschten Höhe (max 870 mm) anzupassen; diese befinden sich an den vier unteren Ecken des Gerätes.

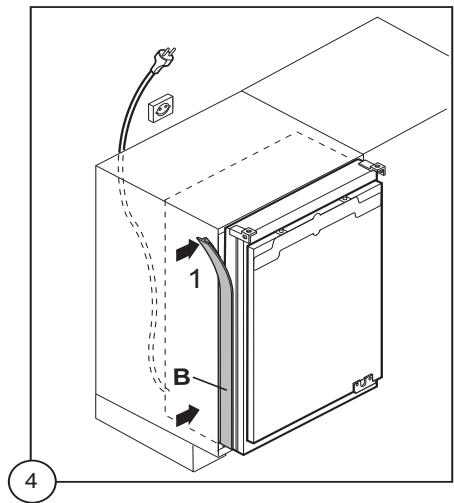

1. Fugenabdeckprofil (B) am Gerät ankleben, wie in der Abbildung gezeigt.

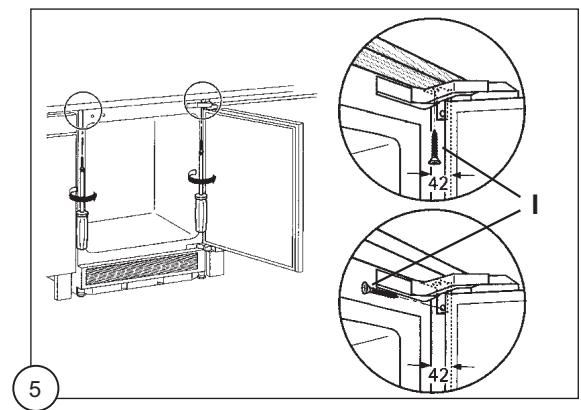

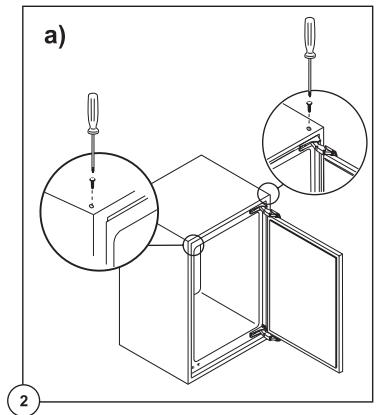

Gerat festschrauben

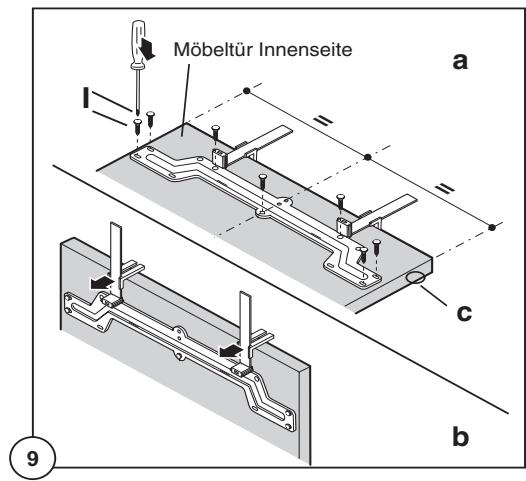

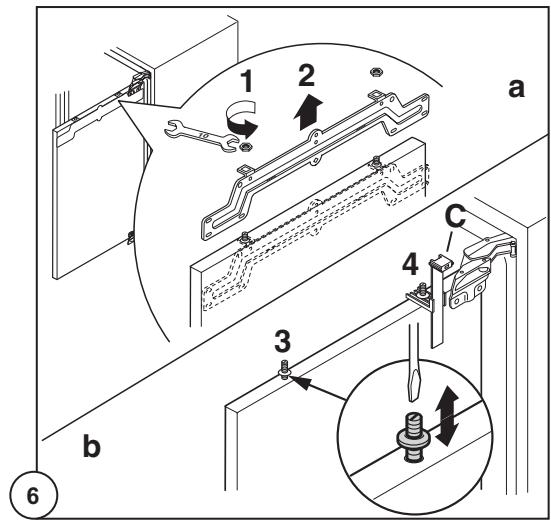

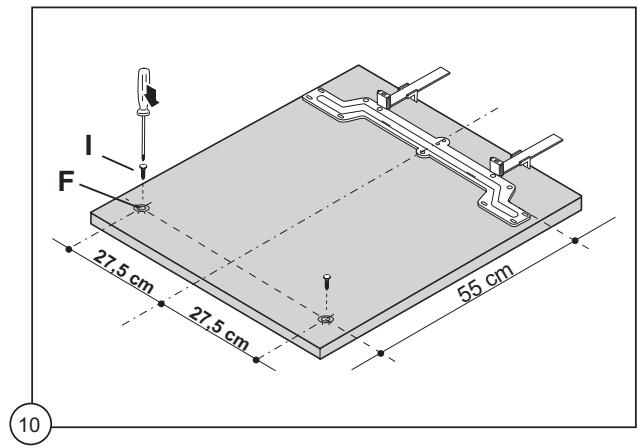

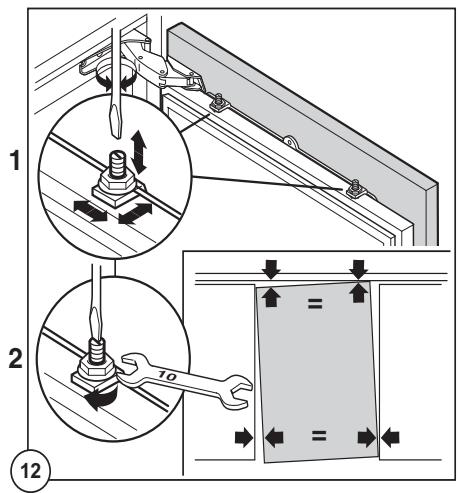

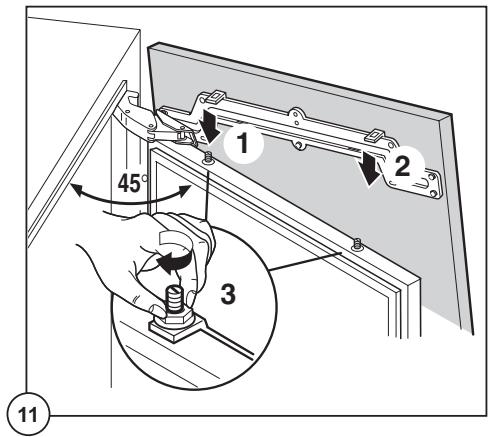

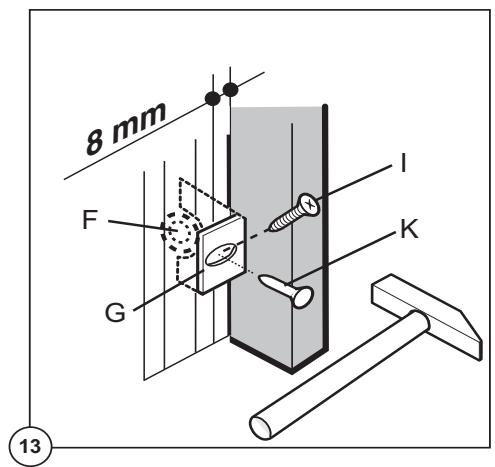

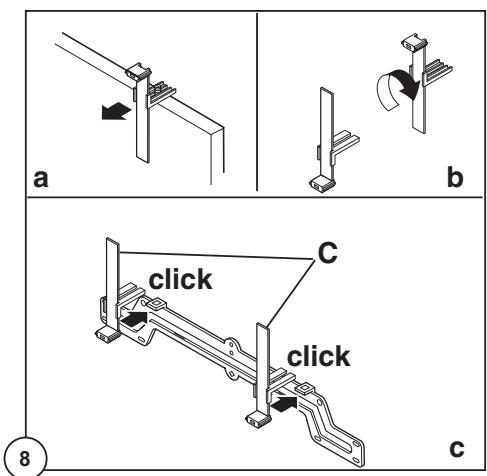

Möbeltür montieren

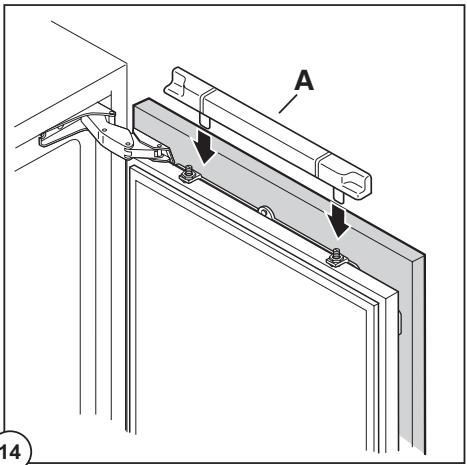

Abdeckung (A) anbringen

(14)

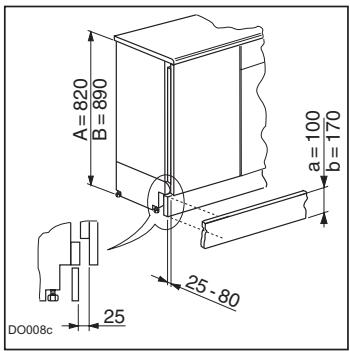

Montage der Sockelblende

Achtung! Um die Funktion des Gerätes nicht zu beeinträchtigen ist es notwendig das Original-Luftungsgitter zu benutzen.

• Bei einer lichten Einbauhöhe von A =820 mm muss die Sockelblendenhöhe a=100 mm detragen.
• Bei einer lichten Einbauhöhe von B =890 mm muss die Sockelblendenhöhe b=170 mm betragen.
• .Für Zwischen-Einbauhohen (>820 mm, < 890 mm) muss die Sockelblende beschnitten werden. Es ist darauf zu achten, dass das Luftungsgitter nicht abgedeckt wird.
• Sockelblende an der Kuchenzeile befestigen.

Wichtig! Die Sockelblende muss mit mindestens 25mm Abstand von der Tur montiert werden.
