Preparazione griglia

Aperture porta a sinistra:

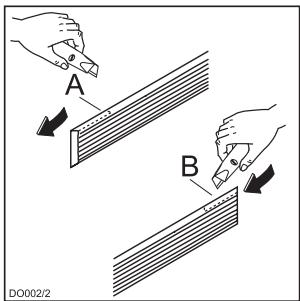

asportare il lato sinistro (A) della griglia incidendo dal retro (v. fig.).

Aperture porta a destra:

asportare il lato destro (B) della griglia incidendo dal retro (v. fig.).

Successivamente, per riposizionare la griglia sull'apparecchiatura procedere come segue: accostare la griglia alla base dell'apparecchiatura, quando premere sui ganci (a) sono allo scatto.

N.B. Montare la grigliaupon aver fissato, con le staffe,l'apparecchiatura nel vano.

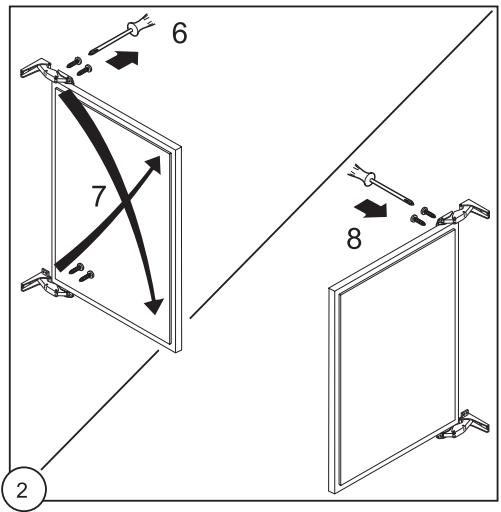

Reversibilità della porta

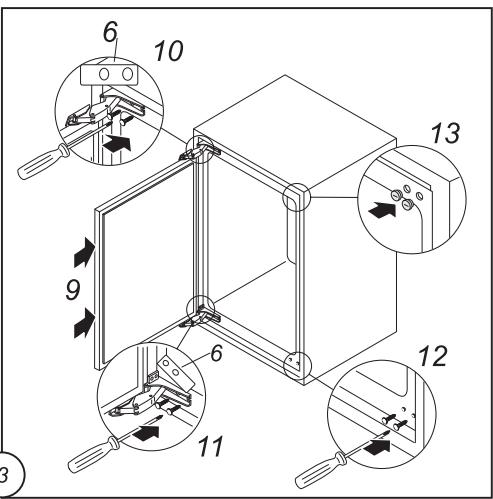

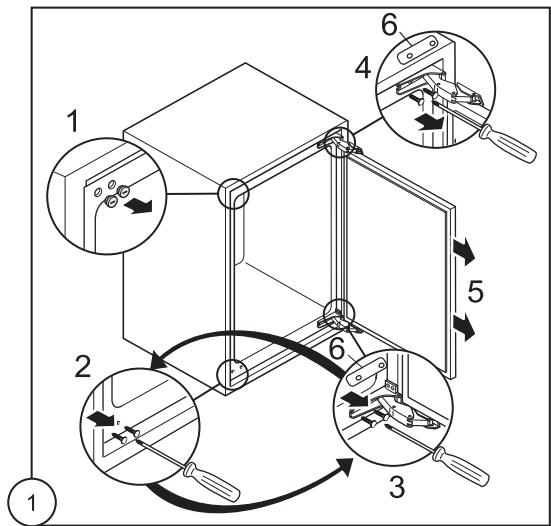

La cernieratura della porta può essere modificata dal lato destro (cosi viene fornito l'apparecchio) al lato sinistro, qualora il luogo diInstallatione lo rendesse necessario.

Attenzione! Ultimata la reversibilità della porta, controllare che la guarnizione magnetica sia aderente al mobile. Se la temperatura ambiente è fredda (ad es. in inverno), cui succedere che la guarnizione non aderisca perfettamente al mobile. In tal caso attendere il naturale rivenimento della guarnizione stessa oppure accelerare tale processo riscaldando la parte interessata con un normale asciugacapelli.

Reversibilità della porta dello scomparto congelatore

(non su tutti i modelli)

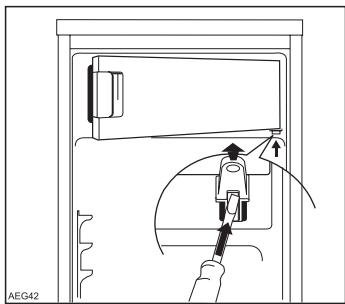

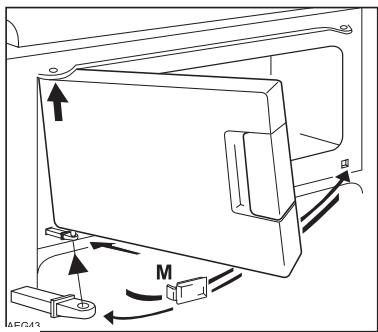

1. Per mezzo di un cacciavite, premete leggermente verso l'alto la molla disposa nell'incavatura del supporto inferiore ed extraete il supporto della porta insieme alla porta dello scomparto congelatore.

1. Applicate la cappa di copertura (M) sul lato opposto.
2. Rotate la porta dello scomparto di 180^ ed applicate il supporto inferiore della porta sulla boccola inferiore di supporto della porta dello scomparto congelatore.
3. Sollevate leggermente la porta dello scomparto congelatore, applicatela sul supporto sinistro superiore della porta e ponete contemporaneamente

il supporto inferiore della porta nel foro quadrangolare. Il movi-mento regolante della porta in direzione lato superiore ed inferiore facilita l'installazione della porta summenzionata.

Istruzioni per l'incasso

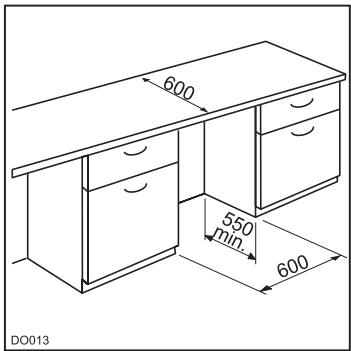

Le dimensione del vano devono corrispondere a quella indicate in figura.

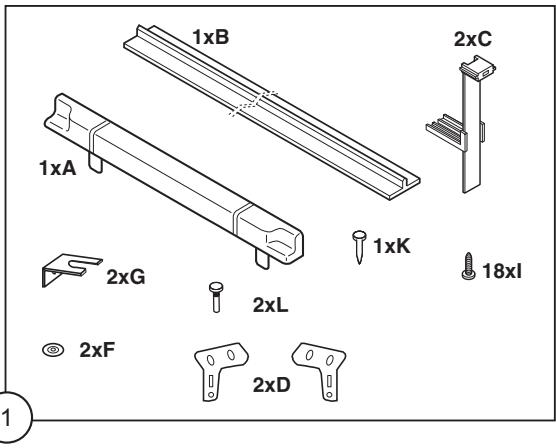

Kit di installmente

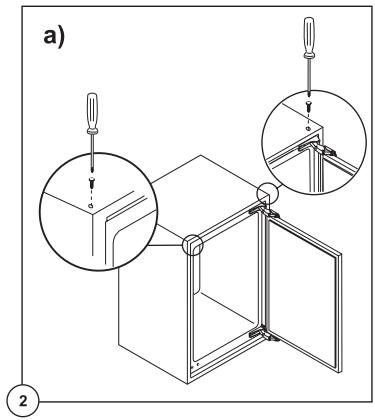

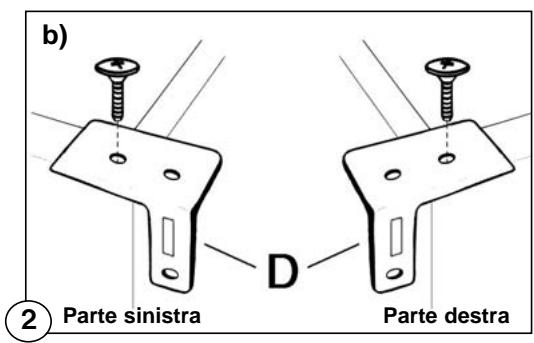

1. Fissate all'apparecchio le cerniere fornite a questo scopo (fig.).

2. Inserire l'apparecchia-tura nel vano. La presa con contatto di terra necessaria per il collegamento dell'apparec-chiatura delve essere installata in modo che la spina non sia situata nel vano di installmente dell'apparecchiatura.

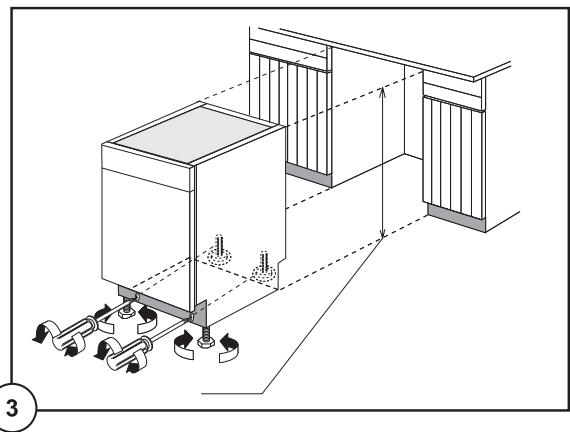

3. L'apparecchiatura è dotata di piedini regolabili; pertanto per

adattare l'apparecchiatura all'altezza desiderata (max. 870 mm) è necessario agire sui piedini posti ai quattro angoli inferiori.

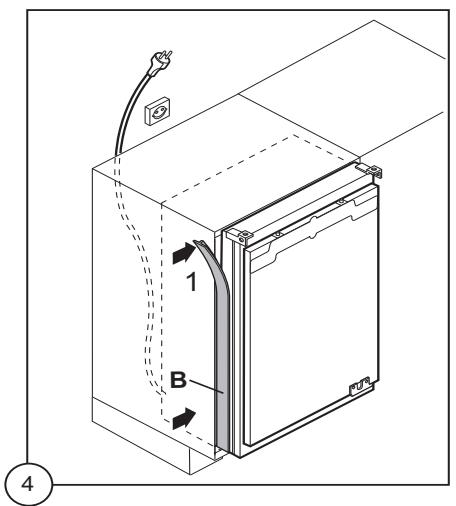

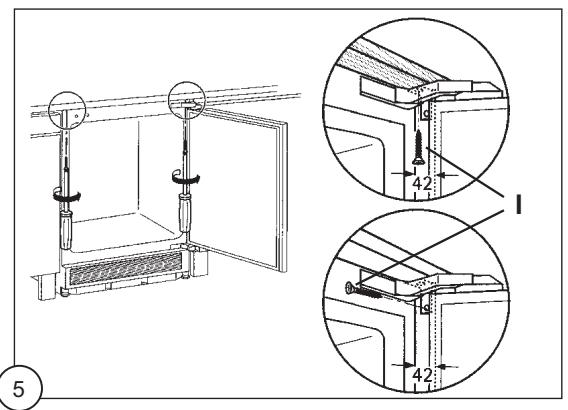

1. Applicare a pressione il coprifuga (B) tra apparecchiatura e mobile dopo aver inserito l'apparecchiatura nel vano di alloggiamo.

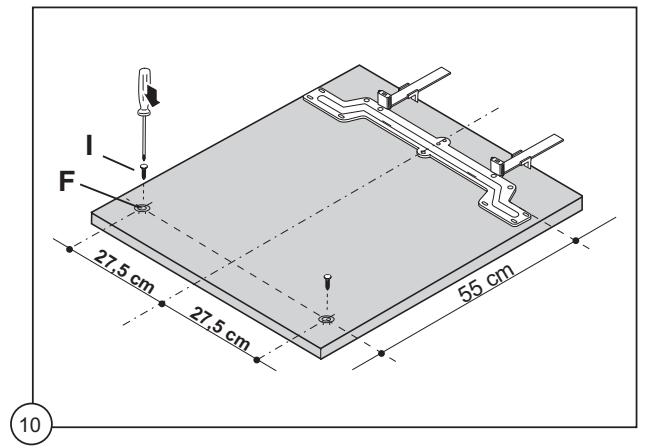

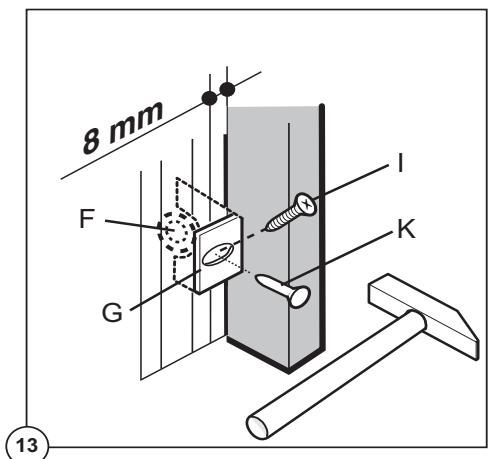

1. Fissare l'apparecchia-tura al piano lavoro del mobile.

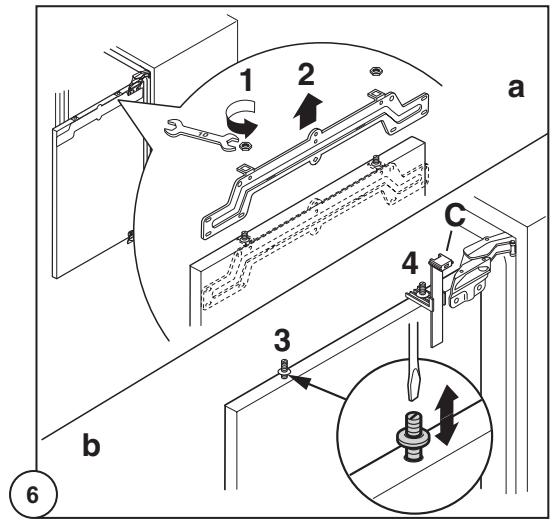

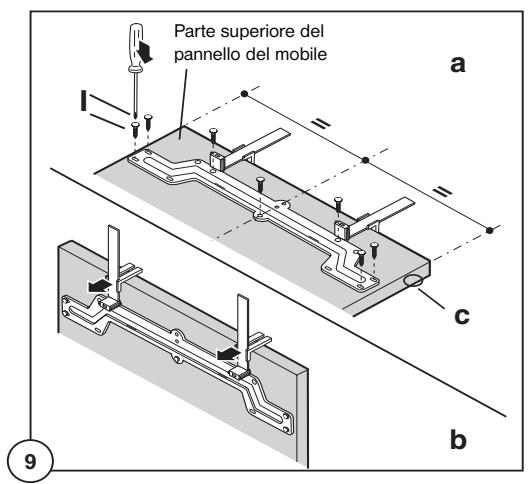

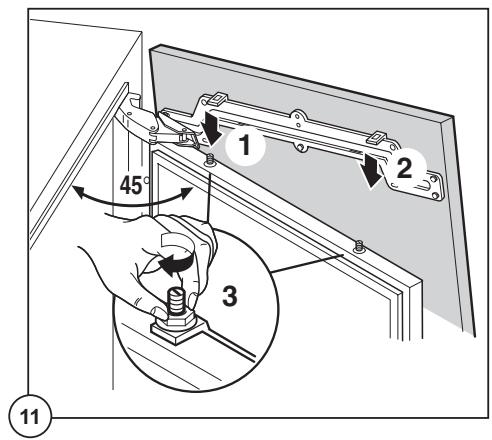

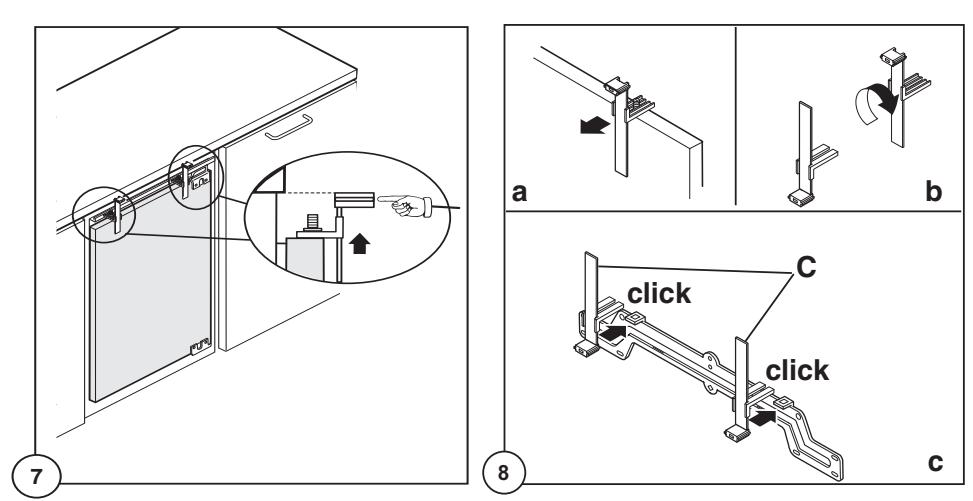

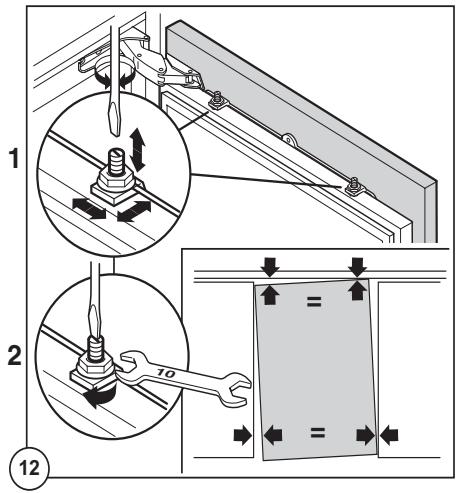

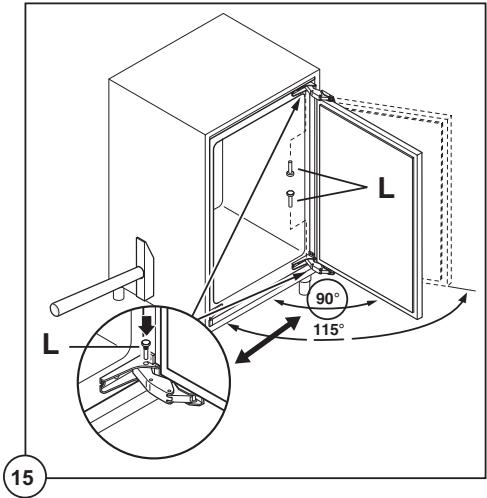

1. Per montare la porta del mobile procedere come molto nelle figure successive.

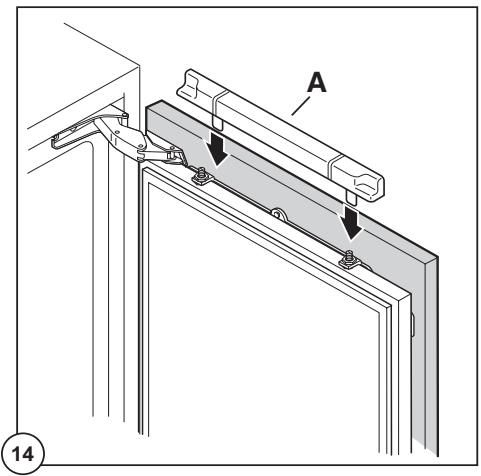

Applicare il listello di copertura.

Montaggio del battiscopa

Importante! Per non compensettere la funzionalità dell'apparecchio è necessario utilizzato la griglia di ventilazione originale.

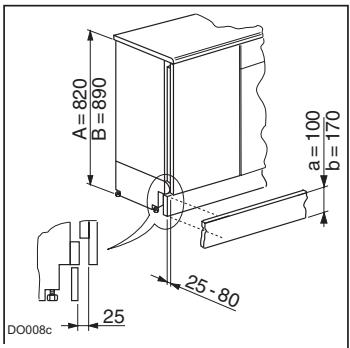

• Nel caso in cui l'altezza del vano A = 820 mm, il battiscopa deve essere alto a=100 mm, perché se l'altezza del vano misura A = 890 mm il battiscopa deve ave un' altezza di b=170 mm.
• Per altezze intermedie tagliare il battiscopa alla misura desiderata, accertandosi di non coprire ne superare la griglia di ventilazione.
• Fissare il battiscopa al blocco cucina.

Important! Il battiscopa deve essere posizionato a una distanza minima di 25mm alla porta.
