Santo K 710036I - Frigorifero AEG-ELECTROLUX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero da incasso
Marca	AEG-Electrolux
Modello	Santo K 710036I
Dimensioni del vano (A x L x P)	1030 x 560 x 550 mm
Classe climatica	SN, N, ST, T
Intervallo di temperatura ambiente	+10°C a +43°C (a seconda della classe)
Alimentazione	220-240 V, 50 Hz
Refrigerante	Idrocarburi (infiammabili)
Sbrinamento	Automatico
Reversibilità della porta	Sì
Illuminazione interna	Lampadina sostituibile
Funzioni principali	Ripiani rimovibili, balconcini regolabili, illuminazione interna, sbrinamento automatico
Manutenzione e pulizia	Pulizia periodica, pulizia del condensatore
Sicurezza	Sicurezza bambini (porte magnetiche)
Ricambi e riparabilità	Disponibili online su www.aeg-electrolux.be
Informazioni generali	Manuale d'uso incluso (56 pagine)

Domande frequenti - Santo K 710036I AEG-ELECTROLUX

Come regolare la temperatura del mio frigorifero AEG-Electrolux Santo K 710036I ?

Ruotare la manopola del termostato verso il basso per un freddo minimo o verso l'alto per un freddo massimo. Si consiglia una posizione media. La temperatura dipende dalla temperatura ambiente, dalla frequenza di apertura della porta, dalla quantità di alimenti e dalla posizione. Evitare di impostare sulla posizione massima se l'apparecchio è pieno e la temperatura ambiente è elevata per evitare un'eccessiva formazione di brina.

Cosa fare se il mio frigorifero non raffredda abbastanza ?

Verificare che l'apparecchio sia acceso e che la temperatura sia impostata correttamente. Assicurarsi che la porta chiuda bene e non venga aperta troppo spesso. Lasciare raffreddare gli alimenti caldi prima di riporli. Se il problema persiste, consultare il capitolo "Cosa fare se..." del manuale.

Come pulire l'interno del mio frigorifero ?

Scollegare l'apparecchio. Pulire l'interno e gli accessori con acqua tiepida saponata. Non utilizzare prodotti abrasivi o spugne metalliche. Sciacquare e asciugare accuratamente. Pulire regolarmente il condensatore (griglia nera) sul retro con una spazzola o un aspirapolvere.

Il frigorifero sbrina automaticamente ?

Sì, la brina viene eliminata automaticamente dall'evaporatore ad ogni arresto del compressore. L'acqua di sbrinamento defluisce in un contenitore sopra il compressore. Pulire regolarmente il foro di scarico al centro del frigorifero con l'apposito bastoncino per evitare traboccamenti.

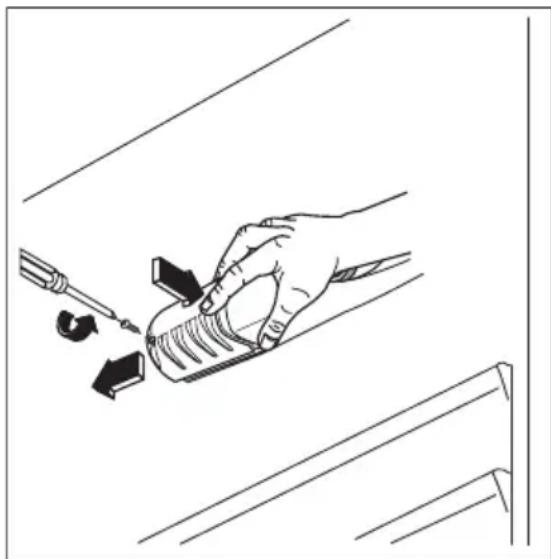

Come sostituire la lampadina dell'illuminazione ?

Scollegare l'apparecchio. Rimuovere la vite del diffusore, quindi il diffusore. Sostituire la lampadina con un modello identico della stessa potenza (indicata sul diffusore). Rimontare il diffusore e serrare la vite. Ricollegare l'apparecchio.

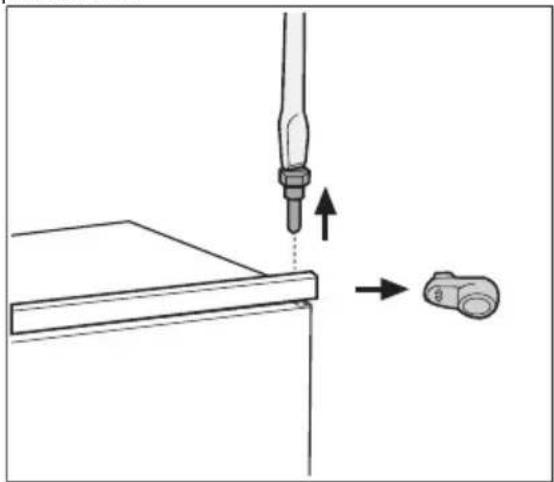

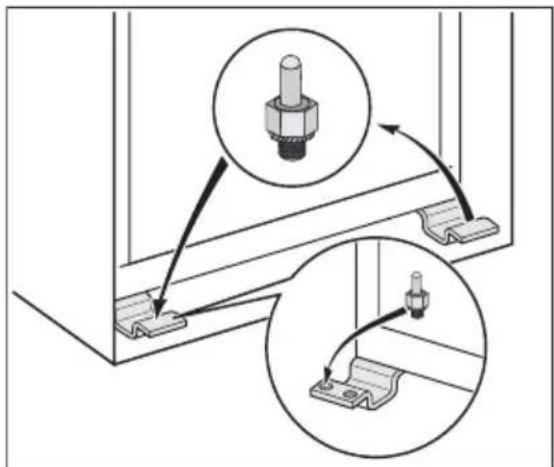

Si può invertire il senso di apertura della porta ?

Sì, la porta è reversibile. Per invertire l'apertura, svitare il perno superiore, rimuovere la porta e il distanziale, allentare l'asta superiore, quindi installare il perno inferiore dall'altro lato, rimontare il distanziale e la porta, e serrare il perno superiore. Consultare il manuale per i dettagli.

C'è acqua che cola nel frigorifero, cosa fare ?

Il foro di scarico dell'acqua di sbrinamento potrebbe essere ostruito. Pulirlo con l'apposito bastoncino. Assicurarsi che gli alimenti non tocchino la parete posteriore e che l'acqua defluisca correttamente nel contenitore di evaporazione.

Come risparmiare energia con il mio frigorifero ?

Non aprire la porta troppo spesso o troppo a lungo. Posizionare il termostato su una posizione media. Evitare di riporre cibi caldi. Assicurare una buona circolazione d'aria intorno all'apparecchio. Pulire regolarmente il condensatore.

Quali sono le norme di sicurezza per i bambini ?

Non lasciare che i bambini giochino con l'apparecchio. Durante lo smaltimento, tagliare il cavo di alimentazione e smontare la porta per evitare che i bambini vi si chiudano dentro. L'apparecchio è dotato di chiusure magnetiche. Se si sostituisce un apparecchio con chiusura a scatto, renderlo inutilizzabile.

Dove trovare i ricambi per il mio frigorifero ?

È possibile ordinare accessori, consumabili e ricambi tramite il negozio online su www.aeg-electrolux.be. Contattare anche il servizio post-vendita autorizzato.

MANUALE UTENTE Santo K 710036I AEG-ELECTROLUX

Istruzioni per l'uso Frigorifero

Grazie per aver scelto uno dei nostri prodotti di qualità.

Per garantire il funzionamento ottimale e regolare dell'apparecchio, la preghiamo di leggere attendamente quello manuale d'istruzioni. In tal modo potrà eseguire agli operazione alla perfezione e con la massima efficienza. Le consiglio inoltre di conservare il manuale in un luogo sicuro, affinché possa consultrarlo agli volte che neavrà bisogno. Infine, qualora l'apparecchio cambiase proprietario, non dimentichi di consegnargli il presente manuale.

Le auguriamo di trattre la massima soddisfazione dal suo nuovo acquisto.

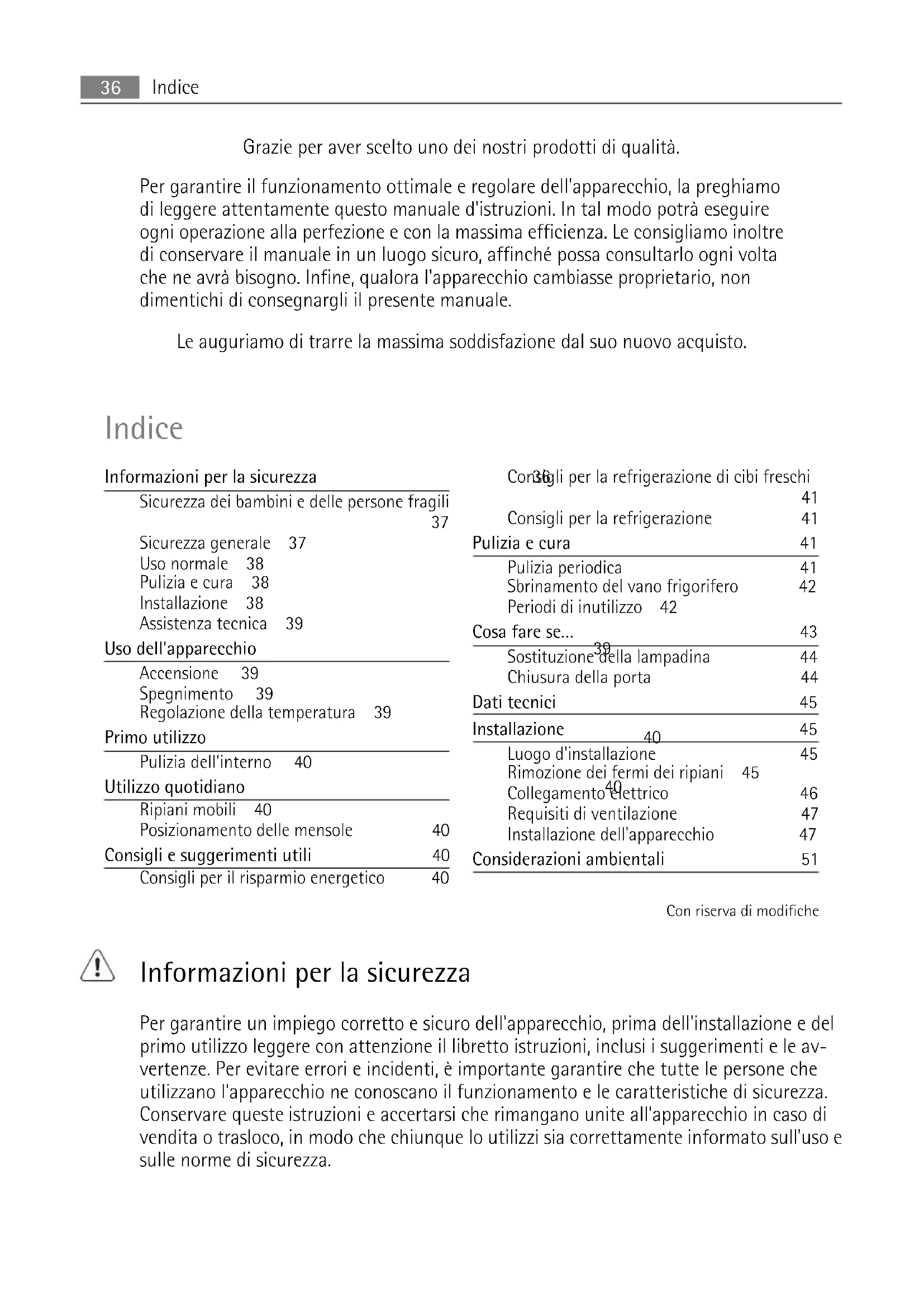

Indice

Informazioni per la sicurezza
Sicurezza dei bambini e delle persone fragili
	37
Sicurezza generale	37
Uso normale	38
Pulizia e cura	38
Installazione	38
Assistenza technique	39
Uso dell'apparecchio
Accensione	39
Spegnimento	39
Regolazione della temperature	39
Primo utilizzo
Pulizia dell'interno	40
Utilizzo quotidiano
Ripiani mobili	40
Posizionamento delle mensole		40
Consigli e suggerimenti utili		40
Consigli per il risparmio energetico		40

Consiglio per la refrigerazione di cibi freschi
	41
Consiglio per la refrigerazione	41
Pulizia e cura	41
Pulizia periodica	41
Sbrinamento del vano frigorifero	42
Periodi di inutilizzo 42
Cosafare se...	43
Sostituzione della lampadina	44
Chiusura della porta	44
Dati tecnici	45
Installazione 40	45
Luogo d'installazione	45
Rimozione dei fermi dei ripiani 45
Collegamento elettrico	46

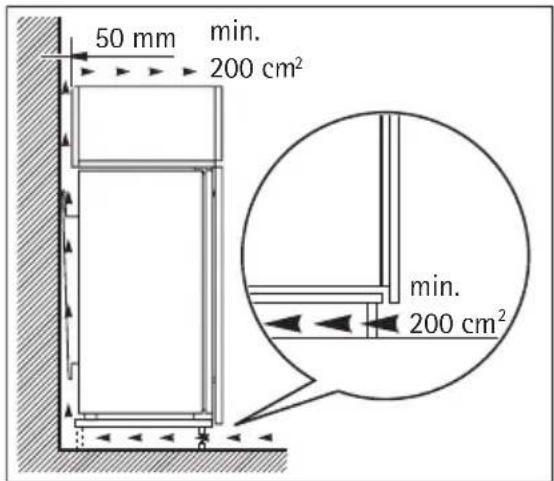

Requisiti di ventilazione	47
Installazione dell'apparecchio	47
Considerazioni ambientali	51

Con riserva di modifiche

Informazioni per la sicurezza

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'infallazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avventenze. Per evitare errors e incidenti, è importante garantire che tutte le persone che utilizzato l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizi sia correttamente informatato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsable dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

• Questo appearecchio non deve essere usato da persona, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza e esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi.
  I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina alla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio.
• Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche dello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si devere renderere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Sicurezza generale

ATTENZIONE

Assicurarsi che le aperture di ventilazione non siano otturate.

• L'apparecchio è progettato per la conservazione di alimenti e bevande per il normale uso domestico, come spiegato nelle presenti istruzioni per l'uso.
• Non utilizzato dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento.
• Non utilizzato altri appearecchi elettrici (per esempio gelatiere) all'interno dei frigoriferi, a meno che non siano approvati per questo scopo dal produttore.
• Non danneggiare il circuito refrigerante.
• Nel circuito refrigerante dell'apparecchio è contentuto il refrigerante isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale, che è però infiam-mabile.

Durante il trasporto e l'installazione dell'apparecchio, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

Se il circuito refrigerante dovesse venire danneggiato:

• evitare fiamme libero e sorgenti di accensione

• ventilare la stanza in cui si trovla l'apparecchio

• É pericolosobineare le specifiche o cercare di modificare il prodotto in qualunque modo. Se il cavo è danneggiato potrebbe provocare cortocircuito, incendi e/o scosse elettriche.

AVVERTENZA

Ogni componente elettrico (cavo elettrico, spina, compressore) deve essere sostituito da un technique certificate o da personale d'assistenza qualificato.

1. Non si devono applicare prolonghe al cavo elettrico.
2. Controllare che la spina non venga schiacciata o danneggiata dal retro dell'apparecchio. Una spina schiacciata o danneggiata può surriscaldarsi e provocare incendi.
3. Accertare di riuscire a raggiungere la spina dell'apparecchio.
4. Non tirare il cavo di rete.
5. Se la presa è allentata, non insere la spina. si potrebbero provocare scosse elettriche o incendi.

6. Non mettere in funzione l'apparecchio除去 la copertura della lampadina⁷ di illuminazione interna.

7. Questo appearecchio è pesante. Spostarlo con cautela.
   Non rimuovere né toccare alimenti riposti nel vano congelatore con le mani bagnate/ umide, si potrebbero provocare abrasioni della pelle o bruciature da gelo.

8. Evitare un'esposizione prolungata dell'apparecchio alla luce solare diretta.

Uso normale

• Non collocare pentole calde sulle parti in plastica dell'apparecchio.
  Non collocare gas e liquidi inflammabili nell'apparecchio, perché potrebbero esplodere.
• Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni.

Pulizia e cura

• Prima della manutenzione, spegnere l'apparecchio e staccare la spina alla presa. Se non è possibile arrivare alla presa, interrompere l'alimentazione elettrica.
  Non pulire l'apparecchio con oggetti metallici.
• Esaminare regolarmente il foro di scarico dell'acqua di sbrinamento nel frigorifero. Se necessario, pulirlo. Se il foro è otturato, l'acqua si raccoglie sul fondo dell'apparecchio.

Installazione

Per il collegamento elettrico, seguire attendamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immeditamente gli eventuali danni al negozio in cui è stato acquistato. In quello caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si cui quod surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di in- stallazione.

• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.

• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
  Per il collegamento idrico, usare solo sorgenti d'acqua potabile. 8)

Assistenza tecnica

• Tutti gli interventi elettrici richiesti per gli interventi di assistenza dell'apparecchio devono essere eseguita da un elettricista qualificato o da una persona competente.
• Gli interventi di assistenza sul prodotto devono essere escludivamente da tecnici autorizzati e utilizzato solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal symbolo sono riciclabili.

Uso dell'apparecchio

Accensione

Inserire la spina nella presa.

Ruotare il termostato in senso orario fino a una regolazione media.

Spegnimento

Per spagnere l'apparecchio, ruotare il termostato in posizione "O".

Regolazione della temperatura

La temperatura è regolata automaticamente.

Perutilizzare l'apparecchio,procedere come segue:

• ruotare il termostato verso una regolazione Bassa per un raffreddamento minimo.
• ruotare il termostato verso una regolazione alla per un raffreddamento massimo.

Una regolazione media è in genere la più adatta.

Tuttavia la regolazione esatta dovrebbe essere scelta tenendo a mente che la temperatura all'interno dell'apparecchio dipende da:

• temperatura ambiente
• frequenza di aperture della porta
• quantità di cibo conservato
• posizione dell'apparecchio.

8) Per gli apparecchi che prevedono un collegamento alla rete idrica

Se la temperature ambiente è elevata o l'apparecchio è a pieno carico ed è regolato su temperature minime, perché funzionare in continuo causando la formazione di brina sulla parete posteriori. In quello caso la manopola deve essere regolata su una temperatura per consentire lo sbrinamento automatico riducendo così il consumo di energia.

Primoutilizzato

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Non usare detergenti corrosivi o polveri abrasive che possano danneggiare la finitura.

Utilizzo quotidiano

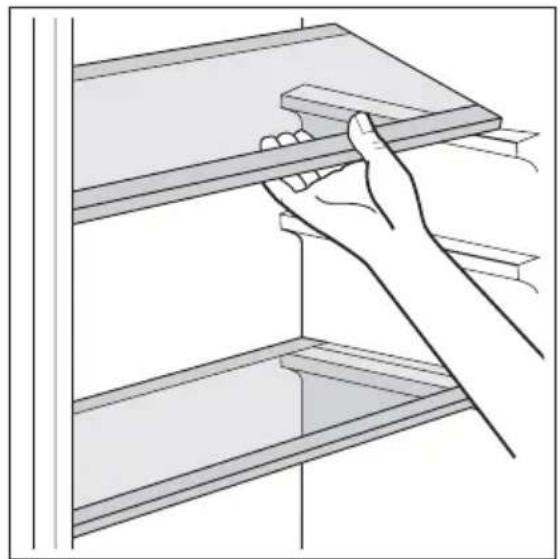

Ripiani mobili

Le guide presenti sulle pareti del frigorifero permettono di posizionare i ripiani a diverse altezze. Per un migliorie sfruttamento dello spazio, i semiripiani anteriori possono essere collocati sopra a quelli posteriori.

Posizionamento delle mensole

Per facilitare l'introduzione di alimenti di diverse dimensioni, le mensole della porta possono essere posizionate ad altezze differenti.

Consigli e suggerimenti utili

Consigli per il risparmio energetico

• Non après frequentlymente la porta e non lasciarla aperta più di quello assolutamente necessario.

• Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore più funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In quello caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiandoosi energia.

Consigli per la refrigerazione di cibi freschi

Per ottener i migliori risultati:

• non ripore nel frigorifero cibi caldi o liquidi in fase di evaporazione
• coprire o avolgere il cibo, in particolare se emana un odore forte
• posizionare il cibo in modo che l'aria possa circolare liberamente attorno adesso

Consigli per la refrigerazione

Consigli utili:

Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure.

Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo.

Cibi cucinati, piatti freddi ecc.: dovrebbero essere coperti e possono essere collocati su qualsiasi ripiano.

Frutta e verdura: dovrebbero essere pulite accuramente e collocate nell'apposto/i cas-setto/i speciale/i.

Burro e formaggio: dovrebbero essere posti in contentitori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria.

Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposto ripiano sulla porta.

Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati.

Pulizia e cura

ATTENZIONE

Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• controllare regolarmente le guarnizioni della porta e verificare che siano pulite e privedi residui.
• risciacquare e asciugare accuramente.

Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro con una spazzola o un aspi-rapolvere. Questa operazione migliorera le prestazioni dell'apparecchio riducendo i consumi elettrici.

Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine dimarca contengono sostanze chimiche in grado di attaccare/ danneggiare la plastica impiegata in quello appearecchio. Per quello motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po'di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

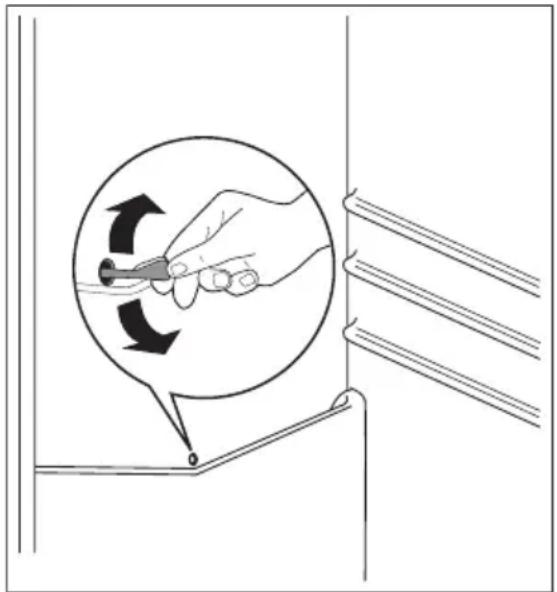

Sbrinamento del vano frigorifero

Durante l'uso normale, la brina viene eliminata automaticamente dall'evaporatore del vano frigorifero agli volta che il motocompressore si arresta. L'acqua di sbrinamento giunge attraverso un condotto in un apposto recipientte posto sul retro dell'apparecchio, sopra il motocompressore, dove evapora.

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriori, per evitare che l'acqua fuoriesca sugli alimenti. Usare l'apposto utensile più inserto nel foro di scarico.

Periodi di inutilizzo

Quando l'apparecchio non è utilizzato per lunghi periodi, adottare le seguenti precauzioni:

• scollegare l'apparecchio alla rete elettrica
• rimuovere tutto il cibo
• sbrinare ^9) e pulire l'apparecchio e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare agli tanto per evitare che il cibo contentuto marcisca in caso di interruzione dell'alimentazione elettrica.

Cosa fare se...

AWVERTENZA

Prima della ricerca guasti, staccare la spina alla presa.

Le operazioni di ricerca guasti non contenate nel presente manuale sono riservate solo ad elettricii qualiati o a persone competenti.

Durante l'uso normale sono emessi alcuni suoni (compressore, circolazione del refrigerante).

Problema Possibile	causa Soluzione
L'apparecchio non funziona. La lampada non si accende.	L'apparecchio è spento. Accendere l'apparecchio.
La spina non è collegata correttamente alla presa.	Collegare correttamente la spina alla presa.
L'apparecchio non riceve energia. Non arrivava tensione alla pre-sa.	Collegare alla presa un apparecchio elettrico diverso.Contattare un elettricista qualificato.
La lampada non funziona.	La lampada è difettosa.	Vedere "Sostituzione della lampada".
Il compressore funziona sensza interruzione.	La temperature non è regolata correttamente.	Impostare una temperatura supe-riore.
La porta non è chiusa corretta-mente.	Vedere "Chiusura della porta".
La porta è stata aperta troppo frequentemente.	Non tenere la porta aperta più alungo del necessario.
La temperature del prodotto è troppo alta.	Prima di riporlo, lasciare che il prodotto raggiunga la tempera-tura ambiente.
La temperature ambiente è troppo alta.	Ridurre la temperature ambiente.
L'acqua scorre sulla piastra posteriore del frigo-riferro.	Durante il processo di sbrinamento automatico, la brina sulla piatra posteriore si scongela.	Questo è corretto.
L'acqua scorre nel frigo-riferro.	Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua.
I prodotti impediscono che l'ac-qua scorrna nel relativivo colletto-re.	Accertare che i prodotti non toc-chino la piatra posteriore.
L'acqua scorre sul pavi-mente.	Lo scarico dell'acqua sciolta non fluisce nella bacinella di evapo-razione sopra il compressore.	Attaccare lo scarico dell'acqua di fusione alla bacinella di evapora-zione.
La temperature nell'ap-parecchio è troppo Bassa.	Il termostato non è regolato cor-rettamente.	Impostare una temperatura supe-riore.
La temperature nell'ap-parecchio è troppo alta.	Il termostato non è regolato cor-rettamente.	Impostare una temperatura infe-riore.
La porta non è chiusa corretta-mente.		Vedere "Chiusura della porta".
La temperature del prodotto è troppo alta.		Prima di riporlo, lasciare che il prodotto raggiunga la tempera-tura ambiente.
Molti prodotti sono riposti con-temporaneamente.		Riporre meno prodotti contem-poraneamente.
Nell'apparecchio non circola aria fredda.		Accertare che nell'apparecchio circoli aria fredda.

Sostituzione della lampadina

1. Staccare la spina alla presa.
2. Rimuovere la vite dal coprilampada.
3. Rimuovere il coprilampada (vedere la figura).
4. Sostituire la lampadina con una nuova della stessa potenza (la potenza massima è individata sul coprilampada).
5. Installare il coprilampada.
6. Serrare la vite del coprilampada.
7. Inserire la spina nella presa.
8. Apriere la porta. Controllare che la lampadina si accenda.

Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Vedere "Installazione".
3. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

Dati tecnici

Nicchia di incasso
Altezza 1030 mm
Larghezza 560 mm
Profondità 550 mm

Le informazioni tecniche sono riportate sulla targhetto sul lato sinistro interno dell'apparecchio e sull'etichetta dei valori energetici.

Installazione

Luogo d'installazione

AVVERTENZA

Qualora occorra ritirare dall'uso un appearecchio con serratura, si raccomanda di renderere quest'ultima inservibile per evitare che i bambini possano chiudersi all'interno.

La spina dell'apparecchio deve essere accessibile dopo l'infallazione.

Installare l'apparecchio in un luogo la cui temperatura ambiente corrisponda alla classe climaticaindicata sulla targhetto del modello:

Classe climatica Temperatura ambiente

SN da +10°C a +32°C

N da +16°C a +32°C

ST da +16°C a +38°C

T da +16°C a +43°C

Rimozione dei fermi dei ripiani

L'apparecchio è equipaggiato con fermi dei ripiani che permettono di assicurarli durante il trasporto.

Per rimuoverli, procedere come segue:

1. Spostare i fermi dei ripiani in direzione della freccia (A).
2. Sollevare il ripiano alla parte posteriore e spinnerlo in avanti fino a liberarlo (B).
3. Rimuovere i fermi (C).

Collegamento elettrico

Prima di inseire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina qualsi responsabilità se le precauzioni suddette non sono rispetto. Il presente appearecchio è conforme alle direttive CEE.

Reversibilità delle porte

La porta dell'apparecchio si prese versuso destra. Se si desidera che la porta si apra versuso sinistra, prima di installare l'apparecchio esquire queste operazioni:

1. Allentare e rimuovere il perno superiore.
2. Rimuovere la porta.
3. Rimuovere il distanziatore.

1. Svitare con una chiave il perno inferiore.

Sul lato opposito:

1. Serrare il perno inferiore.
2. Installare il distanziatore.
3. Installare la porta.
4. Serrare il perno superiore.

Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchio deve essere sufficiente.

Installazione dell'apparecchio

ATTENZIONE

Accertare che il cavo di rete possa muoversi liberamente.

Eseguire les seguenti operazioni:

1. Installare l'apparecchio nella nicchia.

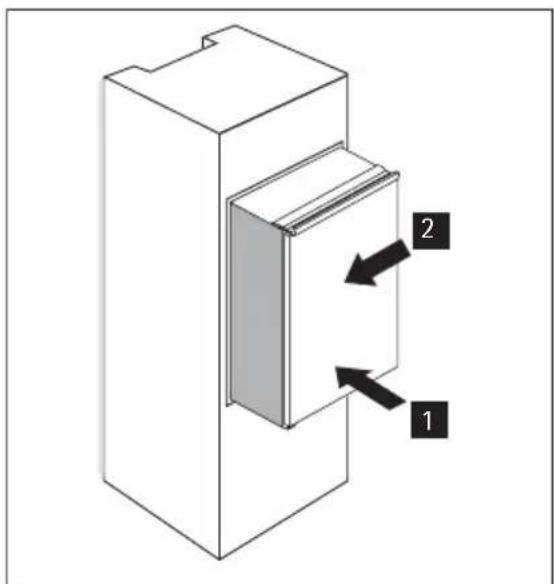

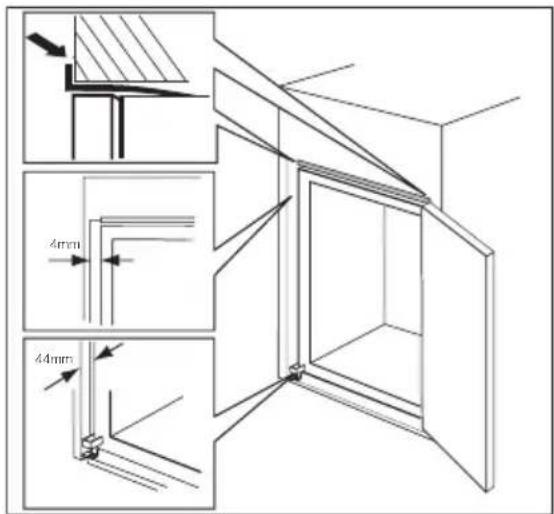

Spingere l'apparecchio in direzione della freccia (1) finché la mascherina superiore si arresta contro il mobile. Accertarsi che la distanza fra l'apparecchio e il bordo anteriore del mobile sia di 44mm .

Spingere l'apparecchio in direzione della freccia (2) contro il mobile sul lato opposto rispetto alla cerniera. Accertarsi che lo spazio fra l'apparecchio e il mobile sia di 4 mm.

1. Regolare l'apparecchio nella nicchia.

Il distanziale di plastica (nel sacchetto degli accessori) permette di controllare che la distance fra l'apparecchio e il mobile della cucina sia corretta.

Aprière la porta. Posizione are il distanziale di plastica.

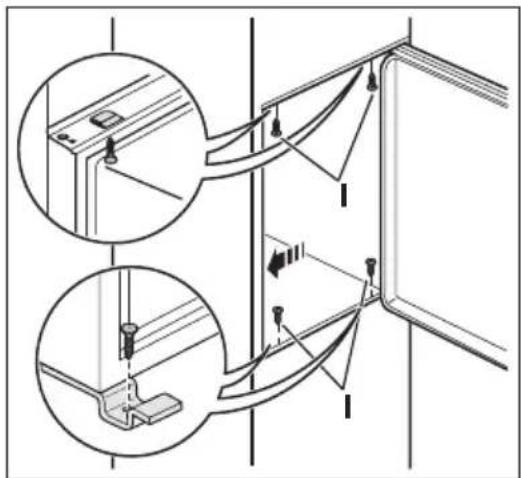

1. Fissare l'apparecchio nella nicchia con 4 viti.

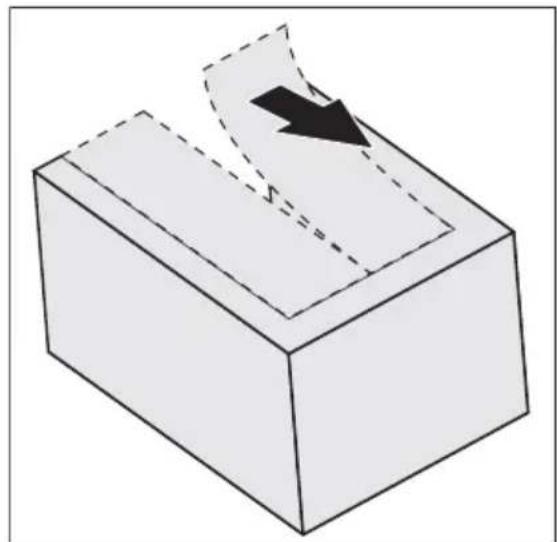

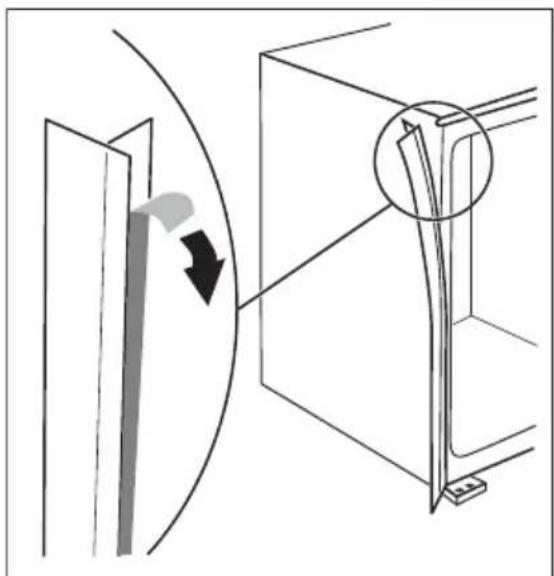

1. Applicare la striscia sigillante adesiva al- l'apparecchio come molto in figura.

1. Rimuovere la parte appropriata del copricerniera (E). Rimuovere la parte DX per la cerniera di destra, o la parte SX per quella di sinistra.

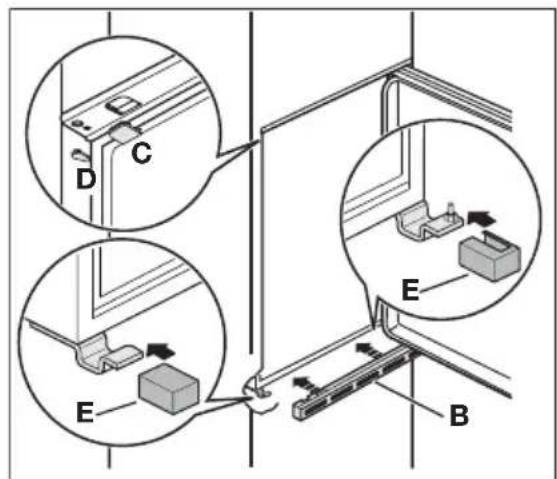

1. Applicare i cappucci (C, D) sui coprigiunti e nei fori delle cerniere. Installare la griglia di sfiato (B). Applicare i copricerniera (E).

1. Staccare le parti (Ha), (Hb), (Hc) e (Hd).

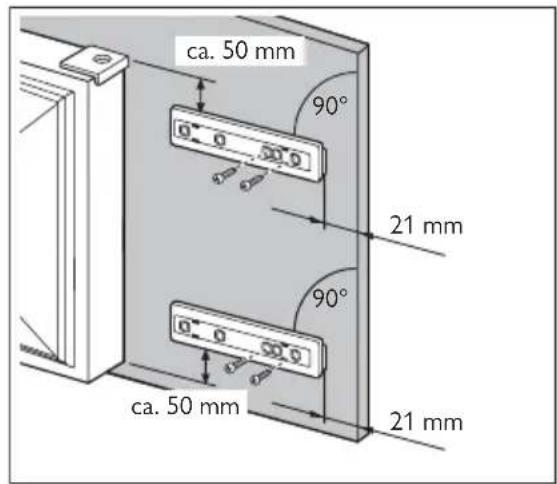

1. Installare la parte (Ha) sul lato interno della porta del mobile.

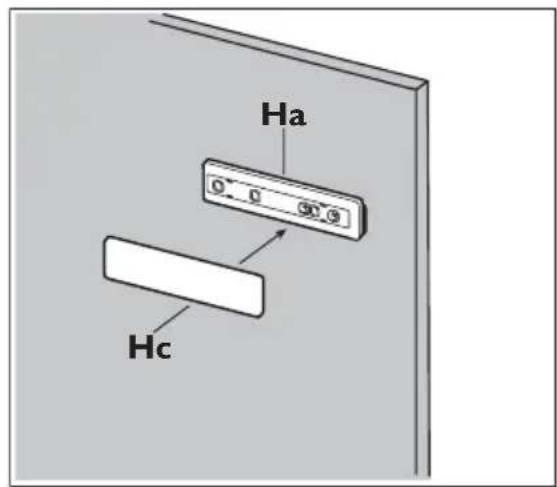

1. Spingere la parte (Hc) sulla parte (Ha).

1. Aprire la porta dell'apparecchio e la porta del mobile da cucina con un'angolazione di 90^ .

Inserire la squadretta (Hb) nella guida (Ha).

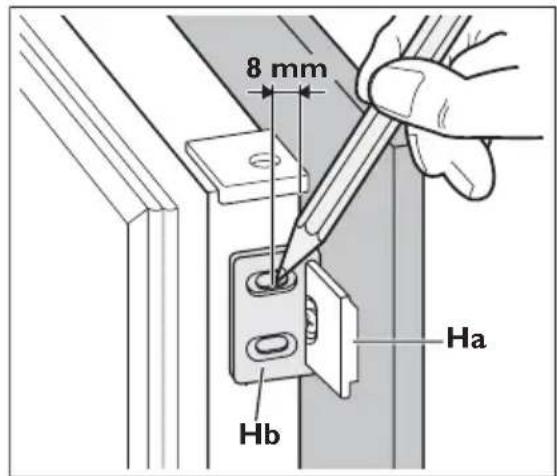

Unire la porta dell'apparecchio alla porta del mobile e marcare i fori.

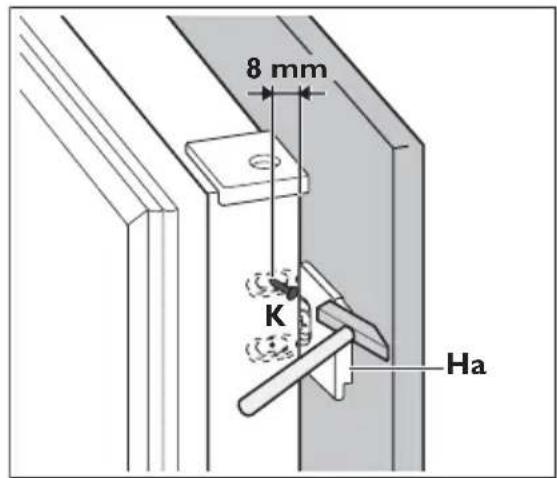

1. Togliere le staffe e segnare la posizione in cui delve essere inserto il chiodo (K) a una distanza di 8 mm dal bordo esterno della porta.

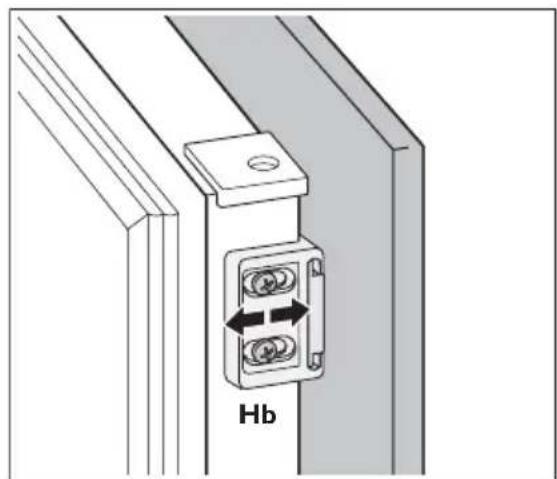

1. Riapplicare la squadretta sulla guida e fissarla con le viti in dotazione. Allineare la porta del mobile con quella dell'apparecchio regolando la parte (Hb).

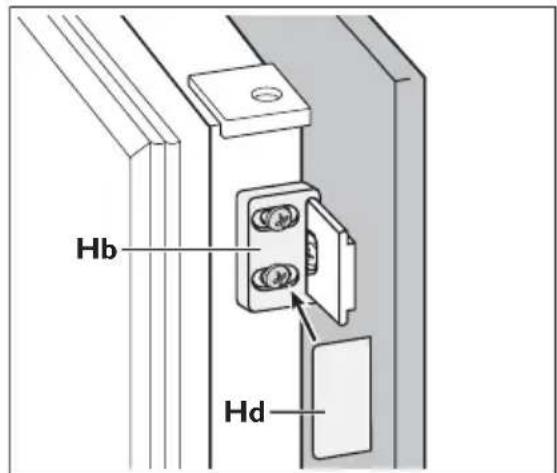

1. Premere la parte (Hd) sulla parte (Hb). Effettuare un controllo finale per verificare che:

2. Tutte le viti siano serrate.

3. La striscia signillante sia fissata saldamente all'unità.
4. La porta si apra e si chiuda correttamente.

Considerazioni ambientali

Il symbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadequato del prodotto. Per informazioni più dettagliate sul riciclaggio

di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
